Type de produit	Positionneur de soudage
Marque	Vevor
Modèle	HD-10
Catégorie	Outil de soudage
Tension d'entrée	AC 120V/60Hz ou AC 230V/50Hz selon version
Capacité de charge horizontale	10 kg
Capacité de charge verticale	5 kg
Diamètre de la table de travail	205 mm
Hauteur de la table de travail	220 mm
Angle d'inclinaison	0 à 90°
Vitesse de rotation	1 à 12 tr/min
Courant de soudage nominal	80 A
Moteur d'entraînement	20 W
Mandrin compatible	K01-63
Accessoires fournis	1 pédale, 1 câble d'alimentation, 1 manuel, 2 clés à mandrin
Fonctions principales	Rotation avant/arrière, inclinaison, contrôle de vitesse variable
Entretien et nettoyage	Nettoyer régulièrement avec un chiffon sec, vérifier les connexions, stocker dans un endroit sec et à l'abri de la poussière
Sécurité	Lire le manuel avant utilisation, porter des équipements de protection, ne pas utiliser en extérieur humide, respecter les directives FCC et DEEE
Pièces détachées et réparabilité	Fusible, moteur, carte de commande, potentiomètre, interrupteur, pédale disponibles via le support technique
Informations générales	Garantie électronique, assistance technique sur www.vevor.com/support, fabriqué en Chine
Dimensions approximatives (L x l x H)	300 x 300 x 400 mm
Poids net estimé	12 kg

FOIRE AUX QUESTIONS - HD-10 Vevor

Comment installer le positionneur de soudage HD-10 ?

Installez l'appareil sur une surface stable et plane. Branchez le câble d'alimentation sur une prise adaptée à la tension de votre version (120V ou 230V). Fixez la pièce à souder sur le mandrin et ajustez l'inclinaison à l'aide du levier.

Comment régler la vitesse de rotation ?

Utilisez le potentiomètre VR sur le panneau de commande pour ajuster la vitesse de 1 à 12 tr/min. Tournez dans le sens horaire pour augmenter la vitesse.

Comment utiliser la pédale de commande ?

Branchez la pédale sur le connecteur K4 (3 broches) à l'arrière. Appuyez sur la pédale pour activer la rotation ; relâchez pour arrêter. La pédale permet un contrôle précis sans les mains.

Que faire si le moteur ne tourne pas ?

Vérifiez d'abord l'alimentation électrique et le fusible. Assurez-vous que l'interrupteur K1 est en position marche. Si le moteur ne tourne toujours pas, le moteur ou la carte de commande peut être défectueux. Contactez le support technique.

Quelle est la capacité de charge maximale ?

La capacité de charge horizontale est de 10 kg et verticale de 5 kg. Ne dépassez pas ces limites pour éviter d'endommager l'appareil.

Comment entretenir le positionneur ?

Nettoyez régulièrement la table et les pièces mobiles avec un chiffon sec. Vérifiez les connexions et lubrifiez les axes si nécessaire. Stockez l'appareil dans un endroit sec et à l'abri de la poussière.

Le positionneur est-il compatible avec tous les mandrins ?

Le mandrin recommandé est le modèle K01-63. D'autres mandrins de même taille peuvent être utilisés, mais assurez-vous qu'ils sont compatibles avec le diamètre de la table (205 mm).

Comment inverser le sens de rotation ?

Utilisez l'interrupteur K2 (avant/arrière) sur le panneau de commande. Basculez-le pour changer le sens de rotation de la table.

Quelles sont les précautions de sécurité essentielles ?

Lisez attentivement le manuel. Portez des gants et un masque de soudage. Ne pas utiliser en extérieur par temps humide. Débranchez l'appareil avant tout entretien. Respectez les consignes FCC et DEEE.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange (fusible, moteur, carte de commande, potentiomètre, interrupteur, pédale) sont disponibles via le support technique Vevor. Rendez-vous sur www.vevor.com/support pour plus d'informations.

MODE D'EMPLOI HD-10 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

POSTES DE SOUDAGE

MODÈLE:HD-10

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. "Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie

pas nécessairement couvrir toutes les catégories d'outils proposés. par nous.

Nous vous rappelons de vérifier attentivement lorsque vous passez une commande

chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

SOUDAGE

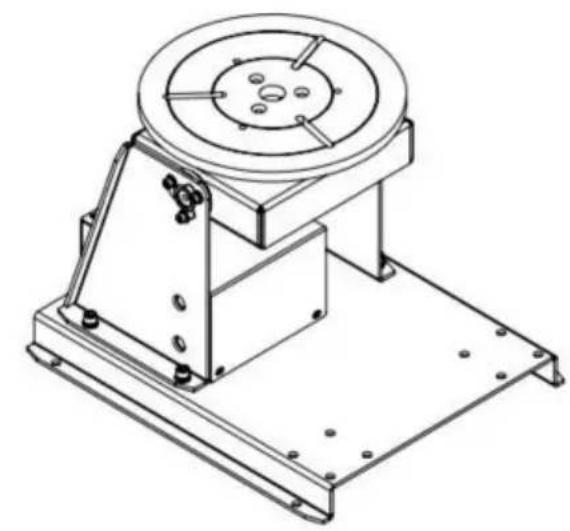

POSITIONNEUR

MODÈLE:HD-10

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas

à nous contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologique ou logicielles sur notre produit.

	Avertissement : Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.
	Cet appareil est conforme à la partie 15 des règles FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne doit pas provoquer d'interférences nuisibles et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.
	Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle barrée indique que le produit nécessite une collecte sélective des déchets dans l'Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jetés avec les ordures ménagères normales, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.

INSTRUCTIONS

AVERTISSEMENT : Une procédure qui, si elle n'est pas correctement suivie, peut provoquer des blessures à l'opérateur ou à d'autres personnes se trouvant dans la zone d'opération.

Identification de l'équipement

Le numéro d'identification ou le modèle et le numéro de série de cet appareil apparaissent généralement sur une plaque signalétique fixée au panneau de commande, enregistrez ces numéros pour référence future.

Réception du matériel

Lorsque vous recevez l'équipement, vérifiez-le par rapport aux documents d'expédition. Assurez-vous qu'il est complet et inspectez l'équipement pour déceler d'éventuels dommages pendant le transport. En cas de dommage, informez-en immédiatement le transporteur pour déposer une réclamation.

Fournir des informations complètes concernant les réclamations pour dommages ou les erreurs d'expédition à Machinery Co., Ltd. Incluez le numéro d'identification de l'équipement ainsi qu'un description des pièces en question.

Déplacez l'équipement vers le site d'installation avant de déballer l'unité. Faites attention à évitez d'endommager l'équipement lorsque vous utilisez des barres, des marteaux, etc. pour déballer le unité.

SPÉCIFICATION

Modèle	HD-10	HD-10
Tension d'entrée	AC120V/60Hz	AC230V/50Hz
Capacité de chargement horizontale	10 kg	10 kg
	5 kg Capacité de chargement vérégale
Diamètre de la table de travail	205mm	205mm
Hauteur de la table de travail	220 mm	220 mm
Angle d'inclinaison de la table de travail	0-90°	0-90°
Vitesse de la table de travail	1-12 tr/min	1-12 tr/min
Courant de soudage nominal	80A	80A
Moteur d'entraînement	20W	20W
Mandrin applicable	K01-63	K01-63
Zone d'attente/zone d'attente	2-58/22-50	2-58/22-50
Accessoires	1x pédale; 1x pédale;1x ligne électrique ;1x manuel ;2xclé à mandrin 2xclé à mandrin	1x ligne électrique ;1x manuel ;mandrin

PANNEAU DE CONTRÔLE

1. Panneau principal

K1 : interrupteur marche/arrêt

K2 : interrupteur avant/arrière

2. Panneau réel

PL : Pilote de puissance

VR : ajustement de la vitesse

K3 : connecteur d'alimentation d'entrée

K4 : connecteur de commutateur au pied (3 broches)

N° SYMPTÔME		CAUSE POSSIBLE	REMÈDE
1	Pilote de puissance ne s'allume pas	1. Le fusible d'alimentation est grillé.2. La LED est grillée.3. L'interrupteur d'alimentation est grillé.4. Aucune entrée d'énergie.	1. Remplacez un nouveau fusible.2. Remplacez la LED.3. Remplacez l'interrupteur.4. Vérifiez l'interrupteur ou remplacer.
2	VitesseAjustementpas de mouvement.	1. Endommagépotentiomètre.2. PCB de commande du moteur non sortir.	1. Vérifiez si le potentiomètre est de 10 KΩ, sinon remplacez-le.2. Remplacez un nouveau moteur carte de contrôle.
3	Interrupteur au piedpas de mouvement	La pédale de commande est endommagée.	Vérifiez la pédale de commande ou remplacer.
4	Avant /Inverser nonsortir	Commutateur avant/arrièreest abimé.	Vérifiez l'interrupteur ou remplacer.
5	Moteur non mouvement	1. Le moteur a une entrée de puissance mais pas de mouvement.2. Le PCB de commande du moteur a pas d'entrée d'alimentation3. Le PCB de commande du moteur est endommagé.	1. Remplacez un nouveau moteur.2. Vérifiez le transformateur ou remplacer.3. Remplacez la carte de commande.
