Produkttyp	Svetsningspositionerare
Märke	Vevor
Modell	HD-10
Kategori	Svetsverktyg
Ingångsspänning	AC 120V/60Hz eller AC 230V/50Hz beroende på version
Horisontell lastkapacitet	10 kg
Vertikal lastkapacitet	5 kg
Arbetsbordets diameter	205 mm
Arbetsbordets höjd	220 mm
Lutningsvinkel	0 till 90°
Rotationshastighet	1 till 12 rpm
Märksvetsström	80 A
Drivmotor	20 W
Kompatibel chuck	K01-63
Medföljande tillbehör	1 pedal, 1 strömkabel, 1 manual, 2 chucknycklar
Huvudfunktioner	Framåt/bakåt rotation, lutning, variabel hastighetskontroll
Underhåll och rengöring	Rengör regelbundet med en torr trasa, kontrollera anslutningar, förvara på en torr och dammfri plats
Säkerhet	Läs manualen före användning, bär skyddsutrustning, använd inte utomhus i fuktigt väder, följ FCC- och WEEE-direktiven
Reservdelar och reparerbarhet	Säkring, motor, kontrollkort, potentiometer, strömbrytare, pedal tillgängliga via teknisk support
Allmän information	Elektronisk garanti, teknisk support på www.vevor.com/support, tillverkad i Kina
Ungefärliga mått (L x B x H)	300 x 300 x 400 mm
Uppskattad nettovikt	12 kg

Vanliga frågor - HD-10 Vevor

Hur installerar man svetsningspositioneraren HD-10?

Installera enheten på en stabil och plan yta. Anslut strömkabeln till ett uttag som är anpassat för din versions spänning (120V eller 230V). Fäst arbetsstycket på chucken och justera lutningen med spaken.

Hur justerar man rotationshastigheten?

Använd potentiometern VR på kontrollpanelen för att justera hastigheten från 1 till 12 rpm. Vrid medurs för att öka hastigheten.

Hur använder man kontrollpedalen?

Anslut pedalen till kontakten K4 (3 stift) på baksidan. Tryck på pedalen för att aktivera rotationen; släpp för att stoppa. Pedalen möjliggör precisionskontroll utan att använda händerna.

Vad gör man om motorn inte snurrar?

Kontrollera först strömförsörjningen och säkringen. Se till att strömbrytaren K1 är i på-läge. Om motorn fortfarande inte snurrar kan motorn eller kontrollkortet vara defekt. Kontakta teknisk support.

Vad är den maximala lastkapaciteten?

Den horisontella lastkapaciteten är 10 kg och vertikala 5 kg. Överskrid inte dessa gränser för att undvika skador på enheten.

Hur underhåller man positioneraren?

Rengör regelbundet bordet och rörliga delar med en torr trasa. Kontrollera anslutningar och smörj axlar vid behov. Förvara enheten på en torr och dammfri plats.

Är positioneraren kompatibel med alla chuckar?

Den rekommenderade chucken är modell K01-63. Andra chuckar av samma storlek kan användas, men se till att de är kompatibla med bordets diameter (205 mm).

Hur vänder man rotationsriktningen?

Använd strömbrytaren K2 (framåt/bakåt) på kontrollpanelen. Växla den för att ändra bordets rotationsriktning.

Vilka är de viktigaste säkerhetsåtgärderna?

Läs manualen noggrant. Bär handskar och svetsmask. Använd inte utomhus i fuktigt väder. Koppla bort enheten före underhåll. Följ FCC- och WEEE-anvisningarna.

Var kan jag hitta reservdelar?

Reservdelar (säkring, motor, kontrollkort, potentiometer, strömbrytare, pedal) finns tillgängliga via Vevors tekniska support. Besök www.vevor.com/support för mer information.

BRUKSANVISNING HD-10 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

SVETSLÄGEN

MODELL: HD-10

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte

nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss.

Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos

oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

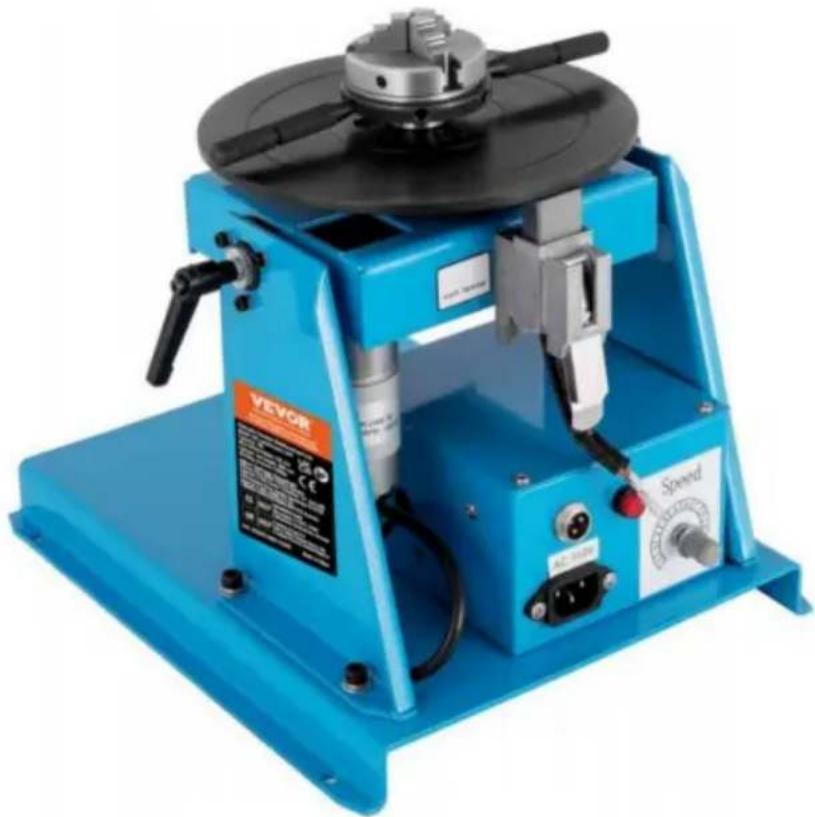

SVETSNING POSITIONER

MODELL: HD-10

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk

support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste användaren läsa instruktionerna noggrant.
	Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor: (1) Den här enheten får inte orsaka skadliga störninga och (2) den här enheten måste acceptera alla mottagna störningar, inklusi störningar som kan orsaka oönskad funktion.
	Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en softunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater

INSTRUKTIONER

WARNING: En procedur som, om den inte följs korrekt, kan orsaka skada på operatören eller andra i arbetsområdet.

Identifikationsnummerspecifikationen eller modellen och serienumret för denna enhet finns vanligtvis på en märkskylt som är fäst på kontrollpanelen, anteckna dessa nummer för framtida referens.

När du tar emot utrustningen, kontrollera den mot fraktdokumenten, Se till att den är komplett och inspektera utrustningen för eventuella skador under frakten, om det finns några skador, meddela fraktföraren omedelbart för att göra en reklamation.

Lämna fullständig information om skadeanspråk eller misstag vid leverans

till Machinery Co., Ltd's Inkludera utrustningens identifieringsnummer tillsammans med en beskrivning av delarna i fråga.

Flytta utrustningen till installationsplatsen innan du tar upp enheten. Var försiktig med att undvik att skada utrustningen när du använder stänger, hammare, etc. för att ta upp lådan enhet.

SPECIFICATION

Modell	HD-10	HD-10
Inspänning	AC120V/60Hz	AC230V/50Hz
Horisontell lastkapacitet	10 kg	10 kg
Vertikal lastkapacitet	5 kg	5 kg
Arbetsbords diameter	205 mm	205 mm
Arbetsbordshöjd	220 mm	220 mm
Arbetsbord lutningsvinkel	0-90°	0-90°
Arbetsbordshastighet	1-12 rpm	1-12 rpm
Märksvetsström	80A	80A
Kör motor	20W	20W
Tillämplig chuck	K01-63	K01-63
Hållplats/hållplats	2-58/22-50	2-58/22-50
Tillbehör	1x fotpedal; 1x fotpedal;1x kraftledning;1x manuell;2xchuck skiftnyckel	1x kraftledning;1x manuell;2xchuck skiftnyckel

KONTROLLPANEL

1. Primär panel

K1: Strömbrytare PÅ/AV

K2: Omkopplare framåt/bakåt

2. Real Panel

PL: Power Pilot

VR: Hastighetsjustering

K3: Ingångsströmkontakt

Nej.	SYMPTOM	MÖJLIG ORSAK	AVHJÄLPA
1	Power pilot lyser inte	Strömsäkringen är bränd.LED bränd.Strömbrytaren är bränd.Ingen strömingång.	Byt ut en ny säkring.Byt ut LED.Byt omkopplare.Kontrollera omkopplaren eller byta ut.
2	Fart Justering ingen rörelse.	Skadad potentiometer.Motorstyrning PCB nr produktion.	Kontrollera om potentiometer är 10Kÿ, byt ut annars.Byt ut en ny motor styra PCB.
3	Pedal ingen rörelse	Fotkontakten är skadad.	Kontrollera fotkontakten eller byta ut.
4	Framåt / Omvänd nr produktion	Omkopplare framåt/bakåt är skadad.	Kontrollera omkopplaren eller byta ut.
5	Motor inte rörelse	Motorn har strömingång men ingen rörelse.Motorstyrning PCB har ingen strömingång Motorstyrning PCB är skadad.	Byt ut en ny motor.Kontrollera transformatorn eller byt ut Byt ut styrkort.

Tillverkad i Kina
