MANUALE UTENTE HD-10 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

POSIZIONI DI SALDATURA

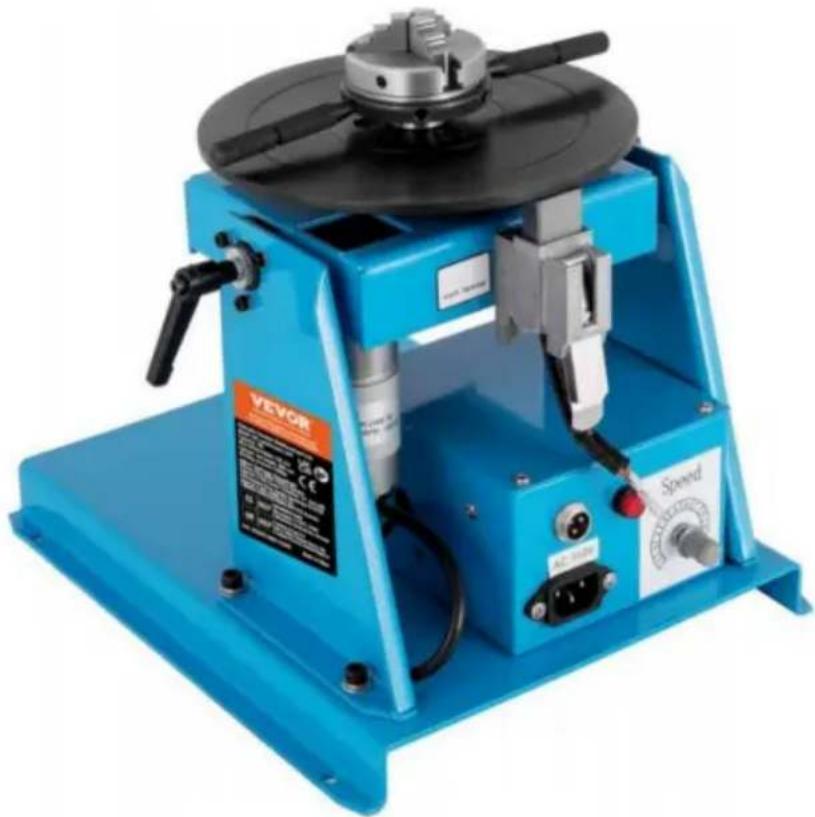

MODELLO:HD-10

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più

importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui

un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi princ

VEVOR®

TOUGH TOOLS, HALF PRICE

SALDATURA

POSIZIONATORE

MODELLO:HD-10

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
	Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) Questo dispositivo non può causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare un funzionamento indesiderato.
	Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo del bidone della spazzatura barrato indica che nell'Unione Europea il prodotto richiede la raccolta differenziata dei rifiuti. Ciò vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici

ISTRUZIONI

AVVERTENZA: una procedura che, se non seguita correttamente, può causare lesioni all'operatore o ad altre persone presenti nell'area operativa.

Identificazione dell'attrezzatura

La specifica del numero di identificazione o del modello e il numero di serie di questa unità solitamente appaiono su una targhetta attaccata al pannello di controllo, registrare questi numeri per riferimento futuro.

Ricezione dell'attrezzatura

Quando si riceve l'attrezzatura, confrontarla con i documenti di spedizione, assicurarsi che sia completa e ispezionare l'attrezzatura per eventuali danni durante la spedizione, in caso di danni, avvisare immediatamente il corriere per presentare un reclamo.

Fornire informazioni complete relative a richieste di risarcimento danni o errori nella spedizione a Machinery Co., Ltd. Includere il numero di identificazione dell'apparecchiatura insieme a a descrizione delle parti in questione.

Spostare l'apparecchiatura nel luogo di installazione prima di disimballare l'unità. Fare attenzione a evitare di danneggiare l'attrezzatura quando si utilizzano barre, martelli, ecc. per disimballarla unità.

SPECIFICA

Modello	HD-10	HD-10
Tensione di ingresso	CA 120 V/60 Hz	CA 230 V/50 Hz
Capacità di carico orizzontale	10kg	10kg
Capacità di carico verticale	5 kg	5 kg
Diametro piano di lavoro	205 mm	205 mm
Altezza del tavolo di lavoro	220mm	220mm
Angolo di inclinazione del piano di lavoro	0-90°	0-90°
Velocità del piano di lavoro	1-12 giri/min	1-12 giri/min
Corrente di saldatura nominale	80A	80A
Motore di azionamento	20 W	20 W
Mandrino applicabile	K01-63	K01-63
Area di attesa/area di attesa	2-58/22-50	2-58/22-50
Accessori	1x pedale;1x linea elettrica;1x manuale;2 chiavi per mandrino	1x pedale;1x linea elettrica;1x manuale;2 chiavi per mandrino

PANNELLO DI CONTROLLO

1. Pannello principale

K1: interruttore di accensione/spegnimento

K2: interruttore avanti/indietro

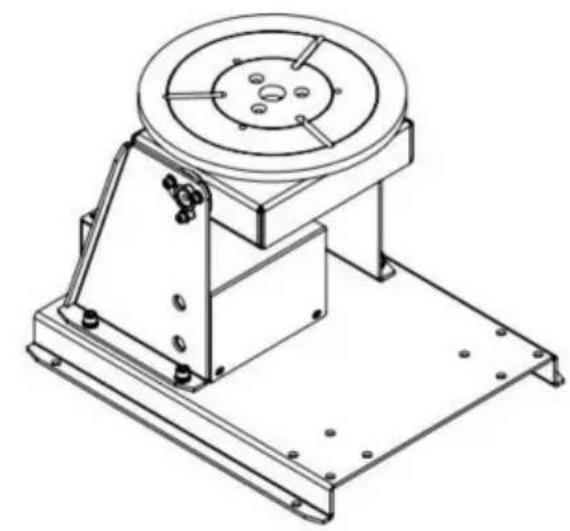

2. Pannello reale

PL: Pilota di potenza

VR: regolazione della velocità

K3: connettore di alimentazione in ingresso

K4: connettore dell'interruttore a pedale (3 pin)

No. SINTOMO		CAUSA POSSIBILE	RIMEDIO
1	Pilota di potenza non si accende	1. Il fusibile di alimentazione è bruciato.2. LED bruciato.3. L'interruttore di alimentazione è bruciato.4. Nessun ingresso di alimentazione.	1. Sostituire un nuovo fusibile.2. Sostituire il LED.3. Sostituire l'interruttore.4. Controllare l'interruttore o sostituire.
2	VelocitàRegolazione nessun movimento.	1. Danneggiato potenziometro.2. Scheda di controllo motore n produzione.	1. Controllare se il potenziometro è 10Kÿ, altrimenti sostituire.2. Sostituire un nuovo motore scheda di controllo.
3	Interruttore a pedale nessun movimento	L'interruttore a pedale è danneggiato.	Controllare l'interruttore a pedale o sostituire.
4	Inoltrare / Inverso n produzione	Interruttore avanti/indietro è danneggiato.	Controllare l'interruttore o sostituire.
5	Motore no movimento	1. Il motore è alimentato ma nessun movimento.2. La scheda di controllo del motore è dotata nessun ingresso di alimentazione3. La scheda di controllo del motore è danneggiato.	1. Sostituire un nuovo motore.2. Controllare il trasformatore o sostituire.3. Sostituire la scheda di controllo.

Made in China
