HD-10 - Schweißwerkzeug Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Schweißpositionsgerät
Marke	Vevor
Modell	HD-10
Kategorie	Schweißwerkzeug
Eingangsspannung	AC 120V/60Hz oder AC 230V/50Hz je nach Version
Horizontale Tragfähigkeit	10 kg
Vertikale Tragfähigkeit	5 kg
Durchmesser Arbeitstisch	205 mm
Höhe Arbeitstisch	220 mm
Neigungswinkel	0 bis 90°
Drehgeschwindigkeit	1 bis 12 U/min
Nennschweißstrom	80 A
Antriebsmotor	20 W
Kompatibles Futter	K01-63
Mitgeliefertes Zubehör	1 Fußpedal, 1 Netzkabel, 1 Handbuch, 2 Futterschlüssel
Hauptfunktionen	Vorwärts-/Rückwärtsdrehung, Neigung, stufenlose Geschwindigkeitsregelung
Wartung und Reinigung	Regelmäßig mit einem trockenen Tuch reinigen, Verbindungen prüfen, an einem trockenen und staubgeschützten Ort lagern
Sicherheit	Vor Gebrauch Handbuch lesen, Schutzausrüstung tragen, nicht im Freien bei Nässe verwenden, FCC- und WEEE-Richtlinien beachten
Ersatzteile und Reparierbarkeit	Sicherung, Motor, Steuerplatine, Potentiometer, Schalter, Fußpedal erhältlich über technischen Support
Allgemeine Informationen	Elektronische Garantie, technische Unterstützung unter www.vevor.com/support, hergestellt in China
Ungefähre Maße (L x B x H)	300 x 300 x 400 mm
Geschätztes Nettogewicht	12 kg

Häufig gestellte Fragen - HD-10 Vevor

Wie installiere ich das Schweißpositionsgerät HD-10?

Installieren Sie das Gerät auf einer stabilen, ebenen Oberfläche. Schließen Sie das Netzkabel an eine geeignete Steckdose entsprechend der Spannung Ihrer Version (120V oder 230V) an. Befestigen Sie das Werkstück am Futter und stellen Sie die Neigung mit dem Hebel ein.

Wie stelle ich die Drehgeschwindigkeit ein?

Verwenden Sie das Potentiometer VR auf dem Bedienfeld, um die Geschwindigkeit von 1 bis 12 U/min einzustellen. Drehen Sie im Uhrzeigersinn, um die Geschwindigkeit zu erhöhen.

Wie benutze ich das Fußpedal?

Schließen Sie das Pedal an den Anschluss K4 (3-polig) auf der Rückseite an. Drücken Sie das Pedal, um die Drehung zu aktivieren, lassen Sie los zum Stoppen. Das Pedal ermöglicht eine präzise Steuerung ohne Hände.

Was tun, wenn der Motor nicht läuft?

Überprüfen Sie zuerst die Stromversorgung und die Sicherung. Stellen Sie sicher, dass der Schalter K1 in der Position EIN ist. Wenn der Motor immer noch nicht läuft, könnte der Motor oder die Steuerplatine defekt sein. Kontaktieren Sie den technischen Support.

Was ist die maximale Tragfähigkeit?

Die horizontale Tragfähigkeit beträgt 10 kg und die vertikale 5 kg. Überschreiten Sie diese Grenzen nicht, um Schäden am Gerät zu vermeiden.

Wie warte ich das Schweißpositionsgerät?

Reinigen Sie regelmäßig den Tisch und die beweglichen Teile mit einem trockenen Tuch. Überprüfen Sie die Verbindungen und schmieren Sie die Achsen bei Bedarf. Lagern Sie das Gerät an einem trockenen und staubgeschützten Ort.

Ist das Schweißpositionsgerät mit allen Futtern kompatibel?

Das empfohlene Futter ist das Modell K01-63. Andere gleich große Futter können verwendet werden, stellen Sie jedoch sicher, dass sie mit dem Tischdurchmesser (205 mm) kompatibel sind.

Wie kehre ich die Drehrichtung um?

Verwenden Sie den Schalter K2 (vorwärts/rückwärts) auf dem Bedienfeld. Umschalten, um die Drehrichtung des Tisches zu ändern.

Welche Sicherheitsvorkehrungen sind wesentlich?

Lesen Sie das Handbuch sorgfältig. Tragen Sie Handschuhe und eine Schweißmaske. Nicht im Freien bei Nässe verwenden. Ziehen Sie den Netzstecker vor Wartungsarbeiten. Beachten Sie die FCC- und WEEE-Richtlinien.

Wo finde ich Ersatzteile?

Ersatzteile (Sicherung, Motor, Steuerplatine, Potentiometer, Schalter, Fußpedal) sind über den technischen Support von Vevor erhältlich. Besuchen Sie www.vevor.com/support für weitere Informationen.

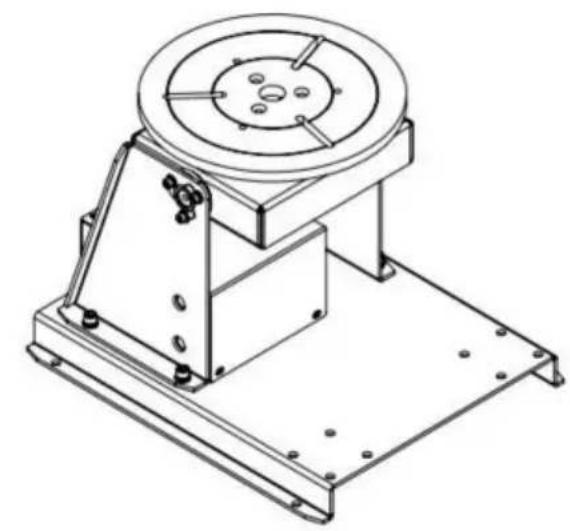

BEDIENUNGSANLEITUNG HD-10 Vevor

Technischer Support und E-Garantiezertifikat www.vevor.com/support

SCHWEIBPOSITIONEN

MODELL:HD-10

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

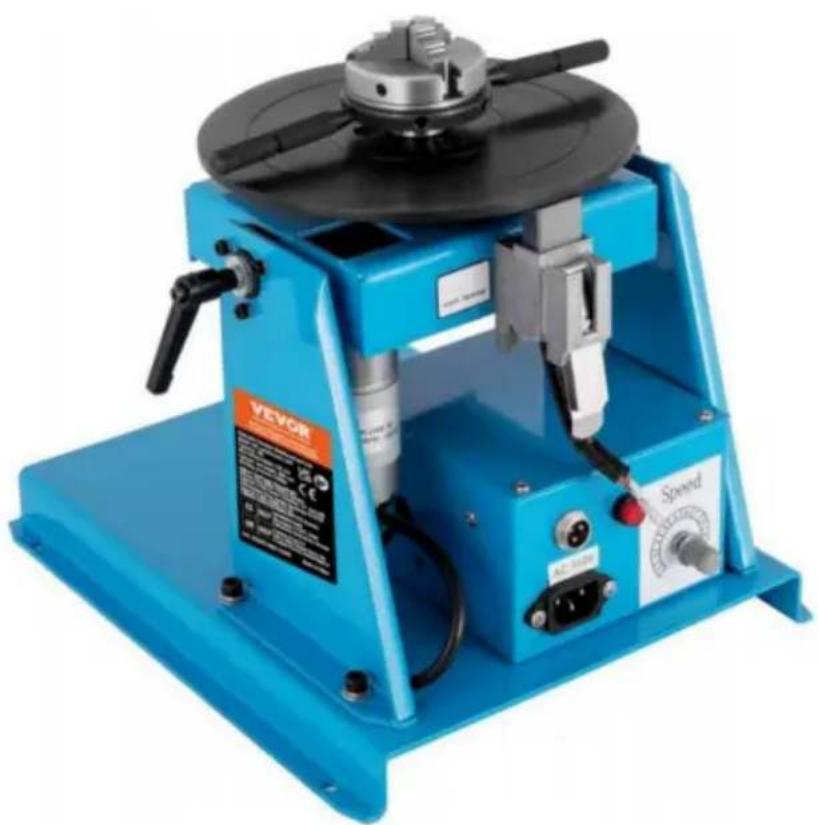

SCHWEISSEN

POSITIONIERER

MODELL:HD-10

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren

Sie uns: Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

	Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.
	Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen und (2) dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
	Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllsammlung bedarf. Dies gilt für das Produkt und alle Zubehörteile, die mit diesem Symbol gekennzeichnet sind. Als solche gekennzeichnete Produkte dürfen nicht über den normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden

ANWEISUNGEN

WARNUNG: Ein Verfahren, das, wenn es nicht ordnungsgemäß befolgt wird, zu Verletzungen des Bedieners oder anderer Personen im Betriebsbereich führen kann.

Geräteidentifikation

Die Identifikationsnummer, die Spezifikation oder das Modell sowie die Seriennummer dieses Geräts finden Sie normalerweise auf einem am Bedienfeld angebrachten Typenschild. Notieren Sie sich diese Nummern zur späteren Bezugnahme.

Empfang der Ausrüstung

Wenn Sie das Gerät erhalten, überprüfen Sie es anhand der Versandpapiere. Stellen Sie sicher, dass es vollständig ist, und überprüfen Sie das Gerät auf mögliche Transportschäden. Sollten Schäden vorhanden sein, benachrichtigen Sie sofort den Spediteur, um eine Reklamation einzureichen.

Stellen Sie vollständige Informationen zu Schadensersatzansprüchen oder Fehlern beim Versand bereit an Machinery Co., Ltd's Geben Sie die Geräteidentifikationsnummer zusammen mit einem an Beschreibung der betreffenden Teile.

Bewegen Sie das Gerät zum Installationsort, bevor Sie das Gerät auspacken. Seien Sie vorsichtig Vermeiden Sie eine Beschädigung der Ausrüstung, wenn Sie zum Auspacken Stangen, Hämmer usw. verwenden Einheit.

SPEZIFIKATION

Modell	HD-10	HD-10
Eingangsspannung	AC120V/60Hz	AC230V/50Hz
Horizontale Ladekapazität	10kg	10kg
Vertikale Ladekapazität	5kg	5kg
Durchmesser des Arbeitstisches	205mm	205mm
Arbeitstischhöhe	220mm	220mm
Neigungswinkel des Arbeitstisches	0-90°	0-90°
Arbeitstischgeschwindigkeit	1–12 U/min	1–12 U/min
Nennschweißstrom	80A	80A
Antriebsmotor	20W	20W
Anwendbares Spannfutter	K01-63	K01-63
Haltebereich/Haltebereich	2-58/22-50	2-58/22-50
Zubehör	1x Fußpedal;1x Stromleitung;1x Handbuch;2x Spannfutterschlüssel 2x Spannfutterschlüssel	1x Fußpedal;1x Stromleitung;1x Handbuch;

BEDIENFELD

1. Primäres Panel

K1: Ein-/Ausschalter

K2: Vorwärts-/Rückwärtsschalter

2. Echtes Panel

PL: Power Pilot

VR: Geschwindigkeitsanpassung

K3: Eingangsstromanschluss

K4: Fußschalteranschluss (3-polig)

ANLEITUNG ZUR FEHLERBEHEBUNG

Nein.	SYMPTOM	MÖGLICHE URSACHE	ABHILFE
1	Powerpilot leuchtet nicht	Die Netzsicherung ist durchgebrannt.LED durchgebrannt.Der Netzschalter ist durchgebrannt.Kein Stromeingang.	Ersetzen Sie eine neue Sicherung.LED ersetzen.Schalter austauschen.Überprüfen Sie den Schalter bzw ersetzen.
2	GeschwindigkeitEinstellungkein Antrag.	BeschädigtPotentiometer.Motorsteuerungsplatine NrAusgabe.	Überprüfen Sie, ob das Potentiometer vorhanden ist beträgt 10 ky, andernfalls ersetzen.Ersetzen Sie einen neuen Motor Steuerplatine.
3	Fußschalterkeine Bewegung	Fußschalter ist beschädigt.	Überprüfen Sie den Fußschalter bzw ersetzen.
4	Nach vorne /RückwärtsnrAusgabe	Vorwärts-/Rückwärtsschalterist beschädigt.	Überprüfen Sie den Schalter bzw ersetzen.
5	Motor nichtBewegung	Der Motor verfügt über eine Leistungsaufnahme aber keine Bewegung.Motorsteuerungsplatine hat kein Stromeingang.Motorsteuerungsplatine ist beschädigt.	Ersetzen Sie einen neuen Motor.Überprüfen Sie den Transformator oder ersetzen.Steuerplatine austauschen.

In China hergestellt

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantiezertifikat www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

K4: Fotkontaktkontakt (3-stift)
