BEDIENUNGSANLEITUNG HD-50 Vevor
Technischer Support und E-Garantiezertifikat www.vevor.com/support

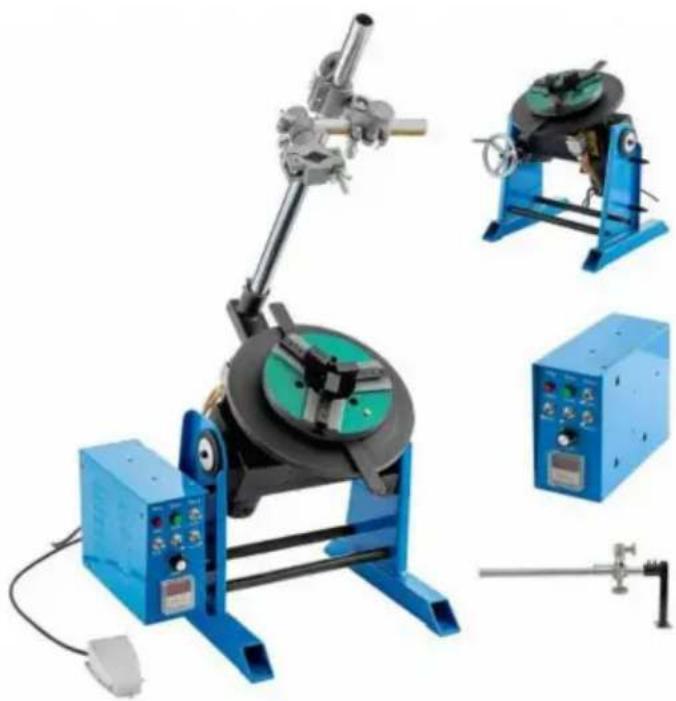

SCHWEIBPOSITIONEN
MODELL:HD-30/HD-50
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.
VEVOR®
TOUGH TOOLS, HALF PRICE
SCHWEIBPOSITIONEN
MODELL:HD-30/HD-50
Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren
Sie uns: Technischer Support und E-Garantiezertifikat www.vevor.com/support
Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.
 | Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen. |
 | RICHTIGE ENTSORGUNGDieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllsammlung bedarf. Dies gilt für das Produkt und alle Zubehörteile, die mit diesem Symbol gekennzeichnet sind. Als solche gekennzeichnete Produkte dürfen nicht über den normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden |
WICHTIGE SICHERHEITSMASSNAHMEN
WARNUNG: Ein Verfahren, das, wenn es nicht ordnungsgemäß befolgt wird, zu Verletzungen des Bedieners oder anderer Personen im Betriebsbereich führen kann.
Geräteidentifikation
Die Identifikationsnummer, die Spezifikation oder das Modell sowie die Seriennummer dieses Geräts finden Sie normalerweise auf einem am Bedienfeld angebrachten Typenschild. Notieren Sie sich diese Nummern zur späteren Bezugnahme.
Empfang der Ausrüstung
Wenn Sie das Gerät erhalten, überprüfen Sie es anhand der Versandpapiere. Stellen Sie sicher, dass es vollständig ist, und überprüfen Sie das Gerät auf mögliche Transportschäden. Sollten Schäden vorhanden sein, benachrichtigen Sie sofort den Spediteur, um eine Reklamation einzureichen.
Stellen Sie Machinery Co., Ltd's vollständige Informationen zu Schadensersatzansprüchen oder Fehlern beim Versand bereit. Geben Sie dabei die Identifikationsnummer des Geräts sowie eine Beschreibung der betreffenden Teile an.
Bewegen Sie das Gerät zum Installationsort, bevor Sie das Gerät auspacken. Seien Sie vorsichtig, um eine Beschädigung der Ausrüstung zu vermeiden, wenn Sie zum Auspacken Stangen, Hämmer usw. verwenden Einheit.
Allgemeine Sicherheitsregeln:
Bevor Sie das Produktgehäuse entfernen, ziehen Sie zuerst das Kabel heraus.
Der Bediener muss entsprechend qualifiziert sein.
Der Betrieb kann nur von qualifizierten Technikern kontrolliert werden.
Vor der Wartung muss die Druckluftversorgung unterbrochen und abgeschaltet werden
Operation durchgeführt wird.
Elektroden, Elektrodenarme und andere Sekundärleiter können sehr hoch reichen
Die Temperaturen bleiben auch nach dem Abschalten der Maschine noch lange hoch. Zahlen
Aufmerksamkeit auf Verbrühungen.
Regelmäßige vorbeugende Wartung ist erforderlich.
Netzanschluss:
- Überprüfen Sie, ob das Gerät mit dem Erdungskoppler und mit dem verbunden sein muss Boden. Es ist in gutem Zustand.
- Überprüfen Sie, ob die Werkbank mit dem Erdungsanschluss verbunden ist.
- Stellen Sie sicher, dass der Bediener keine Kontakt-, Schutz- oder nasse Kleidung trägt mit den zu verschweißenden Metallteilen.
- Vermeiden Sie den Kontakt mit geschweißten Teilen.
- Punktschweißen Sie nicht an sehr nassen Orten oder auf nassen Böden.
- Schweißen Sie nicht mit verschlissenen Kabeln. Stellen Sie sicher, dass der Isolationsgürtel kein Problem aufweist Das Standardkabel ist defekt oder die Verbindung ist locker.
- Bitte schalten Sie das Gerät aus, bevor Sie die Elektrode austauschen.
- Bitte trennen Sie das Gerät direkt bevor es kontrolliert oder repariert wird.
Schutz von Augen und Körper:
- Tragen Sie beim Schweißen Lederhandschuhe, eine Schweißschürze und Sicherheitsschuhe Schutzkleidung, Lichtbogenfilter und Strahlenschutzhelm oder -brille
Der Bediener muss beim Reiben und Hämmern seine Augen schützen.
- Tragen Sie keine Ringe, Uhren oder Schmuck. Es kann zu Verbrennungen kommen.
- Alle Schutzplatten müssen in gutem Zustand und in der richtigen Position sein. Im
Wenn kein Augenschutz vorhanden ist, schauen Sie nicht in den Schweißlichtbogen. Schütze die Umwelt in der Nähe des Produkts vor Projektionen und Reflexionen.
Schweißrauch:
Beim Schweißen kann es zur Emission von giftigem Rauch und gesundheitsschädlichem Metall kommen
Staub. Das Gerät sollte in überdachten Bereichen mit Rauchinhalatoren installiert werden.
Bediener müssen Rauchmasken tragen. Schweißmaterialien müssen gereinigt werden.
Auf Feuer achten:
- Prüfen Sie, ob Funken Brände verursachen, insbesondere in der Nähe von brennbaren Stoffen Materialien.
- Stellen Sie sicher, dass der Feuerlöscher nicht weit vom Bediener entfernt ist.
- Platzieren Sie das Gerät dort, wo pneumatische Geräte vorhanden sind.
- Schweißen Sie nicht an einem Behälter mit brennbaren Stoffen und Schmiermitteln, auch wenn dieser leer ist.
- Schweißen Sie nicht in einer Atmosphäre, die mit brennbaren Gasen oder Kraftstoffdämpfen gefüllt ist.
Elektromagnetische Verträglichkeit:
Überprüfen Sie in der Nähe der Schweißstelle Folgendes: •
Es gibt keine anderen Stromkabel, Steuerkabel, Telefonleitungen, Radio usw
Fernsehempfangsgeräte, Uhren, Mobiltelefone, Magnetkarten, Computer oder andere elektronische Geräte.
- Es wurden keine aktiven medizinischen Geräte (Herzschrittmacher, Akustikprothesen) verwendet herum (mindestens 3 Meter).
FCC-Informationen:
- ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden
Verantwortlich für die Einhaltung kann die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen Ausrüstung!
©
| Neigungswinkel des Arbeitstisches | 0-90° | 0-90° |
| Drehzahl des Arbeitstisches | 1–12 U/min | 0,5–6 U/min |
| Rotationsmotor | 80W | 120W |
| Kabelanschluss | 30-50mm2 | 30-50mm2 |
| Tischmitte, Durchgangsloch, Durchmesser 25 mm | 25mm | |
| Zubehör | Netzkabel *1 Netzkabel *1Fußschalter * 1, Fußschalter * 1,Handrad * 1, Handrad * 1,Steuerkasten *1Luftfahrt verbindenStecker *1Satz Waffenhalter (mit Stange) *1,Pistolenhalterhalter *1,Handbuch *1,Befestigungsschrauben*4(M8*20 Bolzen flach Pads, Federpads) | Steuerkasten *1Luftfahrt verbindenStecker *1Satz Waffenhalter (mit Stange) *1,Pistolenhalterhalter *1,Handbuch*1, Montage Schrauben*4(M8*20 ,WohnungBolzenauflagen, Federauflagen) |

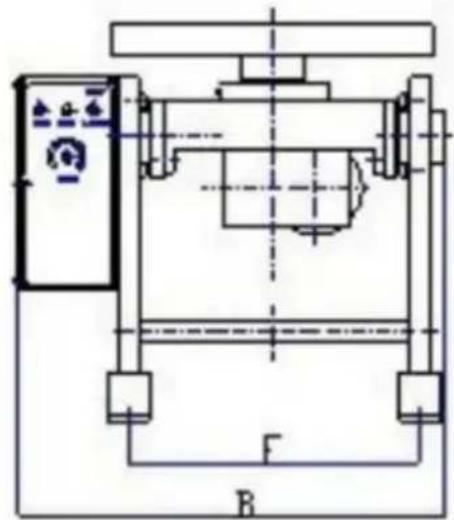

ABMESSUNGEN
HD-50 (120 W) Schematische Darstellung HD-30
NOTIZ:
- HD-50: E=340 mm F=320 mm
-
SCHMIERÖL: Wöchentlich Schmieröl einfüllen.
-
DROP LOCK: Halten Sie die Feststellschraube fest, wenn Sie den Arbeitstischwinkel wählen.

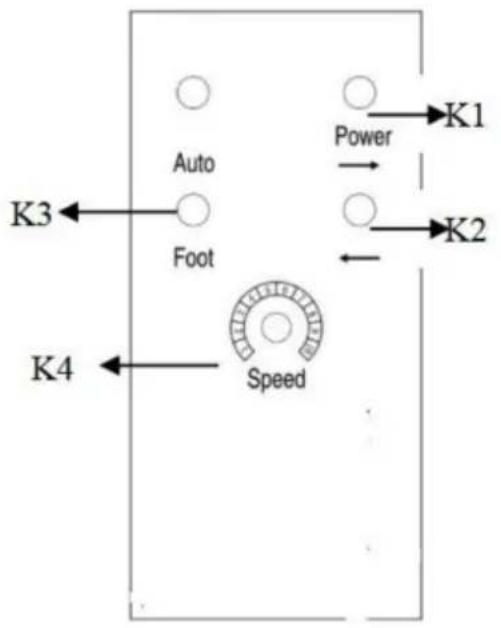

K2: VORWÄRTS-/RÜCKWÄRTS-SCHALTER
K3: POWER PLIOT
K4: GESCHWINDIGKEITSANPASSUNG
ANLEITUNG ZUR FEHLERBEHEBUNG
| NEIN. SYMPTOM | MÖGLICHE URSACHE | ABHILFE | |
| 1 Power-Pilot leuchtet nicht | Die Netzsicherung ist durchgebrannt.LED durchgebrannt.Der Netzschalter ist durchgebrannt.Kein Stromeingang. | Ersetzen Sie eine neue Sicherung.LED ersetzen.Schalter austauschen.Überprüfen Sie den Schalter bzw ersetzen. | |
| 2 | GeschwindigkeitEinstellung kein Antrag. | BeschädigtPotentiometer.Motorsteuerungsplatine NrAusgabe. | Überprüfen Sie, ob das Potentiometer vorhanden ist beträgt 10 , andernfalls ersetzen.Ersetzen Sie einen neuen Motor Steuerplatine. |
| 3 | Fußschalter keine Bewegung | Fußschalter ist beschädigt. | Überprüfen Sie den Fußschalter bzw ersetzen. |
| 4 | Vorwärts/Rückwärtssiehe NrAusgabe | Vorwärts-/Rückwärtsschalter ist beschädigt. | Überprüfen Sie den Schalter bzw ersetzen. |
| 5 | Motor nichtBewegung | 1. Der Motor verfügt über eine Leistungsaufnahme aber keine Bewegung.2. Motorsteuerungsplatine hat kein Stromeingang3. Motorsteuerungsplatine ist beschädigt. | 1. Ersetzen Sie einen neuen Motor.2. Überprüfen Sie den Transformator bzw ersetzen.3. Steuerplatine austauschen. |
ABBILDUNG DER EINSTELLUNG DER STEUERPLATTE
- Achtung, wenn Sie die Schalter für Eingangs- und Ausgangsspannung auswählen, trennen Sie diese Schalten Sie die Stromversorgung rechtzeitig ein, wenn Sie den Schalter umschalten.
- ACCEL ist ein einstellbares Zeitbeschleunigungspotentiometer
Wenn die Ausgangsspannung 0-90 VDC beträgt, können zwischen 0,5 Sekunden und 11 Sekunden liegen einstellbar;
Wenn die Ausgangsspannung 0-180 VDC beträgt, können zwischen 0,5 Sekunden und 22 Sekunden liegen einstellbar.
- DECEL ist ein einstellbares Verzögerungspotentiometer.
Bei einer Ausgangsspannung von 0–90 VDC beträgt die längste Zeit 13 Sekunden; Wenn das Die Ausgangsspannung beträgt 0-180 VDC, die längste Zeit beträgt 25 Sekunden.
- MAX SPD ist ein Potentiometer mit einstellbarer Höchstgeschwindigkeit;
Drehen Sie ihn bis zum Anschlag im Uhrzeigersinn, um die maximale Geschwindigkeit einzustellen.
- MIN SPD ist ein einstellbarer Potentiometer für die Mindestgeschwindigkeit;
Drehen Sie ihn bis zum Anschlag im Uhrzeigersinn, um die Nullgeschwindigkeit gegen den Uhrzeigersinn einzustellen.
- INHIBIT ist die externe Freigabesteuerseite.
Wenn diese Funktion funktioniert, wird die Motorgeschwindigkeit durch MIN SPD eingestellt.
- TORQUE \ IRCOMP sind drehmoment- und lasteinstellbare Potentiometer.
STEUERUNGSSCHEMA

