Varumärke	Vevor
Modell	HD-50
Produkttyp	Svetsstation (svetsbord)
Strömförsörjning	120 V~60 Hz eller 230 V~50 Hz
Horisontell lastkapacitet	50 kg
Vertikal lastkapacitet	25 kg
Arbetsbordets diameter	400 mm
Arbetsbordets höjd	520 mm
Bordets lutningsvinkel	0° till 90°
Bordets rotationshastighet	0,5 till 6 varv/min
Rotationsmotorns effekt	120 W
Godkänd kabelarea	30 till 50 mm²
Bordets centralhåls diameter	25 mm
Mått (E x F)	340 mm x 320 mm
Ingående tillbehör	Strömkabel, fotpedal, svänghjul, kontrollbox, luftanslutning med kontakt, pistolhållare, pistolstöd, monteringsbultar M8x20

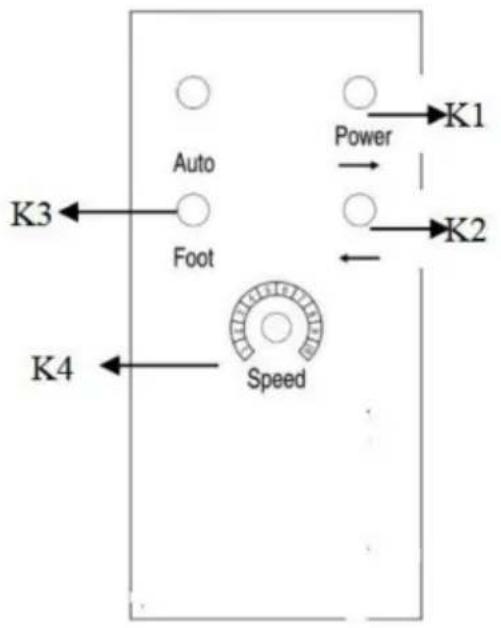

Fram/bak-omkopplare	Ja (K2)
Hastighetsreglering	Potentiometer K4
Smörjning	Veckovis genom smörjhålet
Säkerhet	Användning av skyddsutrustning (handskar, hjälm, glasögon) obligatorisk; svetsa inte i brandfarliga atmosfärer; stäng av före underhåll
Elektromagnetisk kompatibilitet	Uppfyller del 15 av FCC-reglerna (klass B)
Garanti och support	Elektroniskt garantibevis finns på www.vevor.com/support

Vanliga frågor - HD-50 Vevor

Hur justerar man bordets rotationshastighet?

Använd hastighetsregleringspotentiometern (K4) på kontrollboxen. Vrid medurs för att öka hastigheten, moturs för att minska den. Hastighetsområdet är 0,5 till 6 varv/min.

Vad gör jag om motorn inte snurrar?

Kontrollera först strömförsörjningen och säkringen. Om motorn får ström men inte snurrar, byt ut motorn. Om styrkortet inte har någon utsignal, kontrollera transformatorn eller byt ut styrkortet.

Hur underhåller jag svetsbordet?

Häll smörjolja varje vecka genom smörjhålet som är avsett för detta. Kontrollera regelbundet kablars och anslutningars skick.

Vilka är de viktigaste säkerhetsåtgärderna?

Använd alltid läderhandskar, förkläde, säkerhetsskor, svetshjälm med bågfilter och skyddsglasögon. Bär inte smycken. Se till att utrustningen är korrekt jordad och undvik fuktiga miljöer.

Hur använder jag fotpedalen?

Anslut fotpedalen till det avsedda uttaget. Den gör det möjligt att starta och stoppa rotationen utan att använda händerna, så att du kan hålla händerna fria för svetsning. Om pedalen inte fungerar, kontrollera om den är i gott skick eller byt ut den.

Hur ändrar jag bordets rotationsriktning?

Använd fram/bak-omkopplaren (K2) på kontrollboxen. Slå om den för att byta rotationsriktning på motorn.

Vad gör jag om strömbrytaren inte tänds?

Kontrollera strömsäkringen: om den är trasig, byt ut den. Kontrollera även lysdioden: om den är trasig, byt ut den. Om brytaren är defekt, byt ut den. Se till att enheten är korrekt ansluten.

Hur installerar jag svetsbordet?

Placera bordet på en stabil yta. Fäst det på arbetsbänken med de medföljande monteringsbultarna M8x20. Se till att centrumhålet är i linje vid behov. Anslut ström och tillbehör enligt schemat.

Vad är garantin för denna produkt?

Produkten täcks av en elektronisk garanti. För reklamationer, besök www.vevor.com/support och ha ditt elektroniska garantibevis till hands.

Var hittar jag reservdelar?

Kontakta Vevors tekniska support via www.vevor.com/support. Delar som motor, styrkort, potentiometer och strömbrytare finns tillgängliga.

BRUKSANVISNING HD-50 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

SVETSLÄGEN

MODELL: HD-30/HD-50

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss.

Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

SVETSLÄGEN

MODELL: HD-30/HD-50

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk

support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa instruktionerna noggrant.

KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkter och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater

VIKTIGA SÄKERHETSÅTGÄRDER

WARNING: En procedur som, om den inte följs korrekt, kan orsaka skada på operatören eller andra i arbetsområdet.

Identifikationsnummerspecifikationen eller modellen och serienumret för denna enhet finns vanligtvis på en märkskylt som är fäst på kontrollpanelen. Anteckna dessa nummer för framtida referens.

När du tar emot utrustningen, kontrollera den mot fraktdokumenten. Se till att den är komplett och inspektera utrustningen för eventuella skador under frakten. Om det finns några skador, meddela fraktföraren omedelbart för att göra en reklamation.

Lämna fullständig information om skadeanspråk eller misstag vid leverans till Machinery Co., Ltd. Inkludera utrustningens identifieringsnummer tillsammans med en beskrivning av delarna i fråga.

Flytta utrustningen till installationsplatsen innan du tar upp enheten. Var försiktig för att undvika att skada utrustningen när du använder stänger, hammare, etc. för att ta upp lådan enhet.

Allmänna säkerhetsregler:

Innan du tar bort produktens kropp, dra först ut kabeln.

Operatören måste vara kvalificerad för detta.

Driften kan endast kontrolleras av kvalificerade tekniker.

Tryckluftsströmmen måste stängas av och stängas av före underhållet

operation utförs.

Elektroder, elektrodarmar och andra sekundära ledare kan nå mycket högt

temperaturer och förbli hög under lång tid efter att du har stoppat maskinen. Betala uppmärksamhet på skällning.

Förebyggande underhåll är nödvändigt på regelbunden basis.

Strömanslutning:

1. Kontrollera att enheten måste vara ansluten till jordkopplingen och till mark. Den är i gott skick.
2. Kontrollera att arbetsbänken är ansluten till jordkontakten.
3. Se till att operatören inte har någon kontakt, skydd eller våta kläder med metalldelarna som ska svetsas.
4. Undvik kontakt med svetsade delar.
5. Punktsvetsa inte på mycket våta ställen eller på våta golv.
6. Svetsa inte med slitna kablar. Kontrollera att isoleringshöljet inte är skadat eller att anslutningen är lös.
7. Stäng av enheten innan du byter ut elektroden.
8. Koppla bort utrustningen direkt innan den kontrolleras eller repareras.

Skydd av ögon och kropp:

1. Under svetsning, använd läderhandskar, svetsförkläde, skyddsskor, svetskläder, bågfilter och strålningsskyddande hjälm eller glasögon. Operatören måste skydda sina ögon under slipning och hamring.
2. Bär inte ringar, klockor eller smycken. Det kan orsaka brännskador.
3. Alla skyddsanordningar måste vara i gott skick och i korrekt läge. Utan ögonskydd, titta inte på svetsbågen. Skydda miljön nära produkten från gnistor och reflektioner.

Svetsrök:

Svetsoperationer kan leda till utsläpp av giftig rök och skadligt metalldamm. Utrustningen bör installeras i täckta utrymmen med rökutsug. Operatörer måste bära andningsskydd. Svetsmaterial måste rengöras.

Var uppmärksam på eld:

1. Kontrollera om gnistor orsakar bränder, särskilt i närheten av brandfarliga material.
2. Kontrollera att brandsläckaren inte är långt från operatören.
3. Placera utrustningen där det finns pneumatiska anordningar.
4. Svetsa inte på en behållare med brandfarligt och smörjmedel, även om den är tom.
5. Svetsa inte i en atmosfär fylld med brandfarlig gas eller bränsleånga.

Nära svetsplatsen, kontrollera: • Det finns inga

andra nätsladdar, styrkablar, telefonlinjer, radio eller

TV-mottagningsutrustning, klockor, mobiltelefoner, magnetkort, datorer eller någon annan elektronisk anordning.

- Inga aktiva medicintekniska produkter (pacemakers, akustiska proteser) användes runt (minst 3 meter).

FCC-information:

- VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av parten ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion. •

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av parten som är ansvarig för efterlevnaden kan ogiltigförklara användarens behörighet att använda produkten. •

Obs: Denna produkt har testats och befunnits uppfylla gränserna för en Klass B digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadlig störning i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna, kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och sätta på produkten, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder: • Rikta om eller flytta mottagningsantennen. • Öka avståndet mellan produkten

och mottagaren. • Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.

- Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.

Modell	HD-30	HD-50
Strömingång	AC120V/60Hz; AC230V/50Hz	AC120V/60Hz; AC230V/50Hz
Horisontell lastkapacitet	30 kg	50 kg
Vertikal lastkapacitet	15 kg	25 kg
Arbetsbords diameter	315 mm	400 mm
Arbetsbordshöjd	380 mm	520 mm

Arbetsbord lutningsvinkel	0-90°	0-90°
Arbetsbordets rotationshastighet	1-12 rpm	0,5-6 rpm
Rotationsmotor	80W	120W
Kabelterminal	30-50mm2	30-50mm2
Bord mitt genomgående hål Dia 25 mm		25 mm

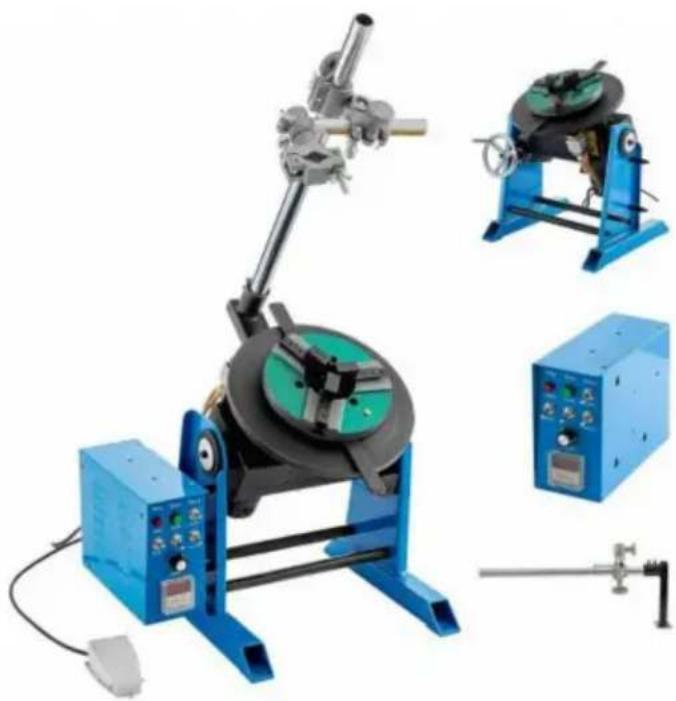

Tillbehör	Nätsladd *1fotkontakt *1,handhjul *1, handhjul *1,kontrollbox *1 kontrollboxanslutande flygplugg *1set med vapenhållare(med stång) *1,vapenhållare *1, manuell*1,Monteringsbultar*4(M8*20 dubb plattkuddar, fjäderkuddar)	Nätsladd *1fotkontakt *1,*1anslutande flygplugg *1set med vapenhållare(med stång) *1,vapenhållare *1, manuell*1, monteringbultar*4(M8*20 , plattdubbdynor, fjäderkuddar)

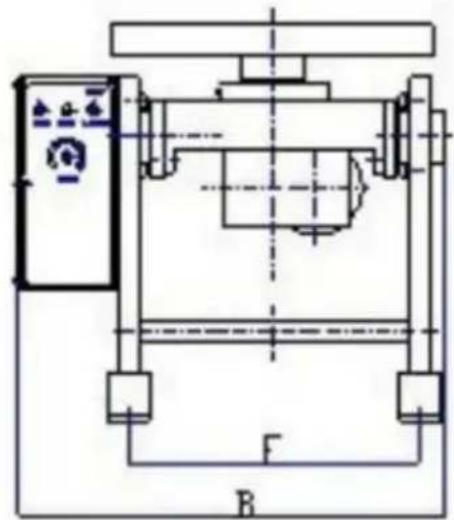

DIMENSIONER

HD-50 120W Schematiskt diagram HD-30 Sc

NOTERA:

1. HD-50: E=340mm F=320 mm
2. SMÖRJHÅL: Häll på smörjolja per vecka.
3. DROP LOCK: Håll fast lässkruven när du väljer arbetsbordsvinkel.

NEJ. SYMPTOM		MÖJLIG ORSAK	AVHJÄLPA
1 Powerpilot lyser inte		Strömsäkringen är bränd.LED bränd.Strömbrytaren är bränd.Ingen strömingång.	Byt ut en ny säkring.Byt ut LED.Byt omkopplare.Kontrollera omkopplaren eller byta ut.
2	Fart Justering ingen rörelse.	Skadad potentiometer.Motorstyrning PCB nr produktion.	Kontrollera om potentiometer är 10ÿÿ, byt ut annars.Byt ut en ny motor styra PCB.
3	Pedal ingen rörelse	Fotkontakten är skadad.	Kontrollera fotkontakten eller byta ut.
4	Framåt/Re se nr produktion	Fram/back-omkopplaren är skadad.	Kontrollera omkopplaren eller byta ut.
5	Motor inte rörelse	1. Motorn har strömingång men ingen rörelse.2. Motorstyrning PCB har ingen strömingång3. Motorstyrning PCB är skadad.	1. Byt ut en ny motor.2. Kontrollera transformatorn eller byta ut.3. Byt ut styrkort.

ILLUSTRATION AV REGLERINGSKONTROLLEN

1. Var uppmärksam när du väljer omkopplarna för ingångs- och utgångsspänning, koppla från strömmen i tid när du gör växlingen.
2. ACCEL är tidsaccelererande justerbar potentiometer

När utspänningen är 0-90VDC kan från 0,5 sekunder till 11 sekunder vara justerbar;

När utspänningen är 0-180VDC kan från 0,5 sekunder till 22 sekunder vara justerbar.

1. DECEL är en retarderande justerbar potentiometer.

När utspänningen är 0-90 VDC är den längsta tiden 13 sekunder; när utgångsspänningen är 0-180 VDC är den längsta tiden 25 sekunder.

1. MAX SPD är maximal hastighet justerbar potentiometer;

Vrid den medurs till slutet för att ställa in maximal hastighet.

1. MIN SPD är en potentiometer som kan justeras med lägsta hastighet;

Vrid den medurs till slutet för att ställa in nollhastigheten moturs.

1. INHIBIT är extern aktiveringskontrollsida,

När denna funktion fungerar ställs motorns hastighet in av MIN SPD.

1. TORQUE \ IRCOMP är vridmoment och lastad justerbar potentiometer.

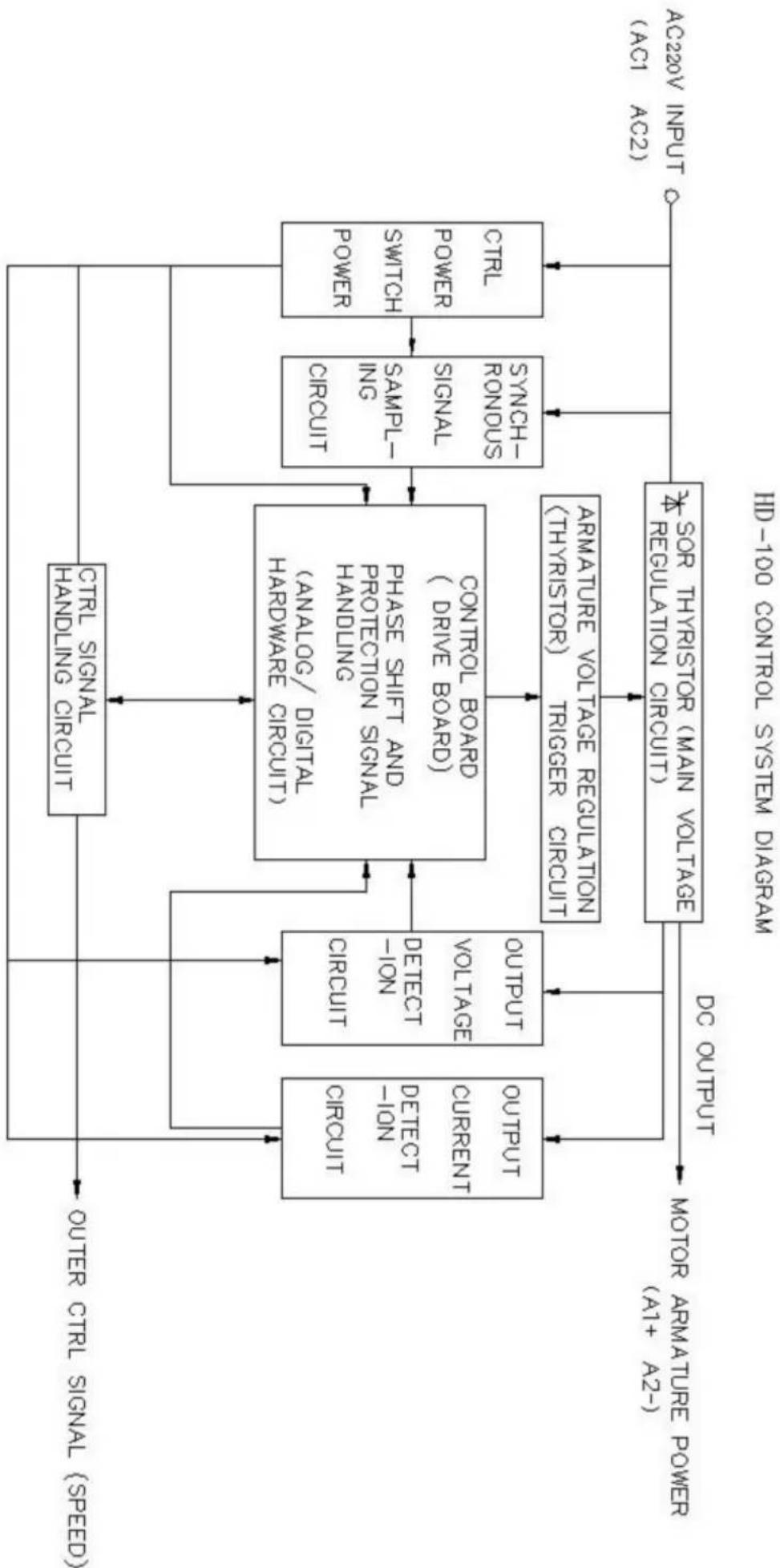

STYRSCHEMATISKA DIAGRAM
