HD-10 - Lasgereedschap Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Laspositioneerder
Merk	Vevor
Model	HD-10
Categorie	Lasgereedschap
Ingangsspanning	AC 120V/60Hz of AC 230V/50Hz afhankelijk van versie
Horizontale laadcapaciteit	10 kg
Verticale laadcapaciteit	5 kg
Diameter werktafel	205 mm
Hoogte werktafel	220 mm
Hellingshoek	0 tot 90°
Rotatiesnelheid	1 tot 12 omw/min
Nominale lasstroom	80 A
Aandrijfmotor	20 W
Compatibele boorkop	K01-63
Meegeleverde accessoires	1 voetpedaal, 1 voedingskabel, 1 handleiding, 2 boorkopsleutels
Hoofdfuncties	Vooruit/achteruit draaien, kantelen, variabele snelheidsregeling
Onderhoud en reiniging	Regelmatig reinigen met een droge doek, verbindingen controleren, bewaren op een droge en stofvrije plaats
Veiligheid	Lees de handleiding voor gebruik, draag beschermende uitrusting, niet gebruiken in vochtige buitenomgeving, volg de FCC- en WEEE-richtlijnen
Reserveonderdelen en repareerbaarheid	Zekering, motor, besturingskaart, potentiometer, schakelaar, voetpedaal verkrijgbaar via technische ondersteuning
Algemene informatie	Elektronische garantie, technische ondersteuning op www.vevor.com/support, gemaakt in China
Afmetingen bij benadering (L x B x H)	300 x 300 x 400 mm
Geschat nettogewicht	12 kg

Veelgestelde vragen - HD-10 Vevor

Hoe installeer ik de laspositioneerder HD-10?

Plaats het apparaat op een stabiel en vlak oppervlak. Sluit de voedingskabel aan op een stopcontact dat geschikt is voor de spanning van uw versie (120V of 230V). Bevestig het te lassen werkstuk op de boorkop en pas de hellingshoek aan met de hendel.

Hoe stel ik de rotatiesnelheid in?

Gebruik de potentiometer VR op het bedieningspaneel om de snelheid in te stellen van 1 tot 12 omw/min. Draai met de klok mee om de snelheid te verhogen.

Hoe gebruik ik het voetpedaal?

Sluit het voetpedaal aan op de connector K4 (3 pinnen) aan de achterzijde. Druk op het pedaal om de rotatie in te schakelen; laat los om te stoppen. Het pedaal zorgt voor nauwkeurige bediening zonder handen.

Wat moet ik doen als de motor niet draait?

Controleer eerst de stroomtoevoer en de zekering. Zorg ervoor dat schakelaar K1 in de aan-stand staat. Als de motor nog steeds niet draait, zijn mogelijk de motor of de besturingskaart defect. Neem contact op met technische ondersteuning.

Wat is de maximale laadcapaciteit?

De horizontale laadcapaciteit is 10 kg en de verticale 5 kg. Overschrijd deze limieten niet om schade aan het apparaat te voorkomen.

Hoe onderhoud ik de positioneerder?

Reinig regelmatig de tafel en bewegende delen met een droge doek. Controleer de verbindingen en smeer indien nodig de assen. Bewaar het apparaat op een droge en stofvrije plaats.

Is de positioneerder compatibel met alle boorkoppen?

De aanbevolen boorkop is model K01-63. Andere boorkoppen van dezelfde maat kunnen worden gebruikt, maar zorg ervoor dat ze compatibel zijn met de tafeldiameter (205 mm).

Hoe keer ik de draairichting om?

Gebruik schakelaar K2 (vooruit/achteruit) op het bedieningspaneel. Schakel deze om om de draairichting van de tafel te veranderen.

Wat zijn de essentiële veiligheidsmaatregelen?

Lees de handleiding aandachtig. Draag handschoenen en een lasmasker. Niet gebruiken buitenshuis bij vochtig weer. Koppel het apparaat los voor onderhoud. Volg de FCC- en WEEE-richtlijnen.

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen (zekering, motor, besturingskaart, potentiometer, schakelaar, voetpedaal) zijn verkrijgbaar via de technische ondersteuning van Vevor. Ga naar www.vevor.com/support voor meer informatie.

GEBRUIKSAANWIJZING HD-10 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

"Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigt slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat deze alle categorieën van aangeboden gereedschappen omvatten door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

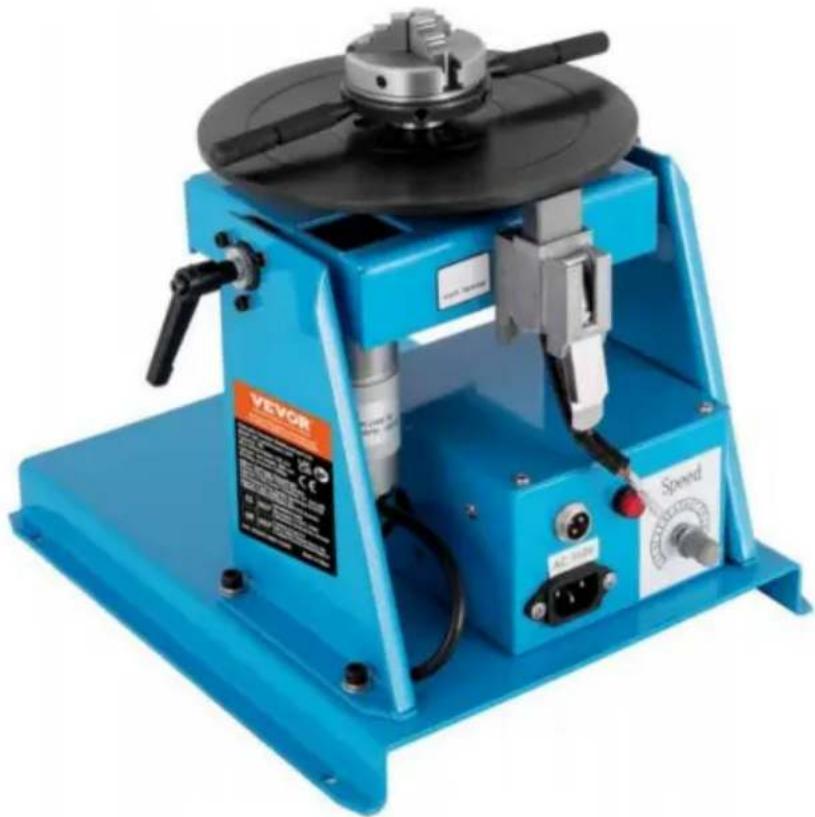

LASSEN POSITIONER

MODEL:HD-10

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

	Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker de handleiding zorgvuldig lezen.
	Dit apparaat voldoet aan Deel 15 van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.
	Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalcontainer geeft aan dat het product in de Europese Unie een aparte afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig gemarkeerd zijn, mogen niet met het normale huisvuil worden weggegooid, maar moeten naar een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht

INSTRUCTIES

WAARSCHUWING: Een procedure die, als deze niet correct wordt gevolgd, letsel kan veroorzaken bij de operator of anderen in het bedieningsgebied.

Identificatie van apparatuur

De specificatie van het identificatienummer of het model- en serienummer van dit apparaat staan gewoonlijk op een naamplaatje dat op het bedieningspaneel is bevestigd. Noteer deze nummers voor toekomstig gebruik.

Ontvangst van apparatuur

Wanneer u de apparatuur ontvangt, controleert u deze aan de hand van de verzenddocumenten. Zorg ervoor dat deze compleet is en inspecteer de apparatuur op mogelijke schade tijdens het transport. Als er schade is, breng dan onmiddellijk de vervoerder op de hoogte om een claim in te dienen.

Geef volledige informatie over schadeclaims of fout(en) tijdens de verzending

aan Machinery Co., Ltd's Vermeld het identificatienummer van de apparatuur samen met een beschrijving van de betreffende onderdelen.

Verplaats de apparatuur naar de installatielocatie voordat u de unit uit de verpakking haalt. Wees voorzichtig voorkom beschadiging van de apparatuur wanneer u staven, hamers enz. gebruikt om de apparatuur uit de doos te halen eenheid.

SPECIFICATIE

Model	HD-10	HD-10
Ingangsspanning	AC120V/60Hz	AC230V/50Hz
Horizontaal laadvermogen	10 kg	10 kg
Verticale laadcapaciteit	5 kg	5 kg
Diameter werktafel	205 mm	205 mm
Hoogte werktafel	220 mm	220 mm
Kantelhoek van werktafel	0-90°	0-90°
Snelheid werktafel	1-12 tpm	1-12 tpm
Nominale lasstroom	80A	80A
Rij motor	20W	20W
Toepasselijke boorkop	K01-63	K01-63
Wachtruimte/wachtruimte	2-58/22-50	2-58/22-50
Accessoires	1x voetpedaal;1x stroomkabel;1x Handleiding;2x boorkopsleutel	1x voetpedaal;1x stroomkabel;1x Handleiding;2x boorkopsleutel

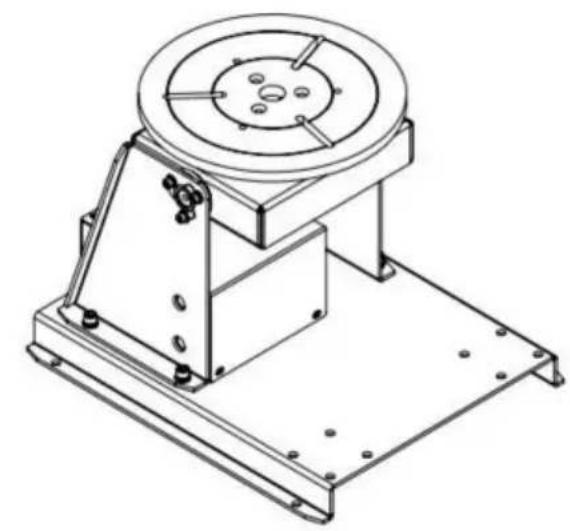

CONTROLEPANEEL

1. Primair paneel

VR: snelheidsaanpassing

K3: Ingangsstroomconnector

K4: Voetschakelaarconnector (3-pins)

Nee.	SYMPTOOM	MOGELIJKE OORZAAK	REMEDIE
1	Macht piloot brandt niet	1. Zekering is doorgebrand.2. LED verbrand.3. Aan/uit-schakelaar is doorgebrand.4. Geen stroomtoevoer.	1. Vervang een nieuwe zekering.2. Vervang de LED.3. Vervang de schakelaar.4. Controleer de schakelaar of vervangen.
2	SnelheidAanpassing geen beweging.	1. Beschadigd potentiometer.2. Motorbesturingsprintplaat nr uitgang.	1. Controleer of potentiometer is 10Kÿ, anders vervangen.2. Vervang een nieuwe motor besturingsprintplaat.
3	Voetschakelaar geen beweging	Voetschakelaar is beschadigd.	Controleer de voetschakelaar of vervangen.
4	Vooruit / Achteruit nr uitgang	Vooruit/achteruit schakelaar is beschadigd.	Controleer de schakelaar of vervangen.
5	Motor niet beweging	1. Motor heeft stroomtoevoer maar geen beweging.2. Motorbesturingsprintplaat heeft geen stroomtoevoer3. Motorbesturingsprintplaat is beschadigd.	1. Vervang een nieuwe motor.2. Controleer de transformator of vervangen.3. Vervang de besturingsprintplaat.

Gemaakt in China

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support
