INSTRUKCJA OBSŁUGI HD-10 Vevor
Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support
POZYCJE SPAWANIA
MODEL: HD-10
Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają
uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.
VEVOR®
TOUGH TOOLS, HALF PRICE

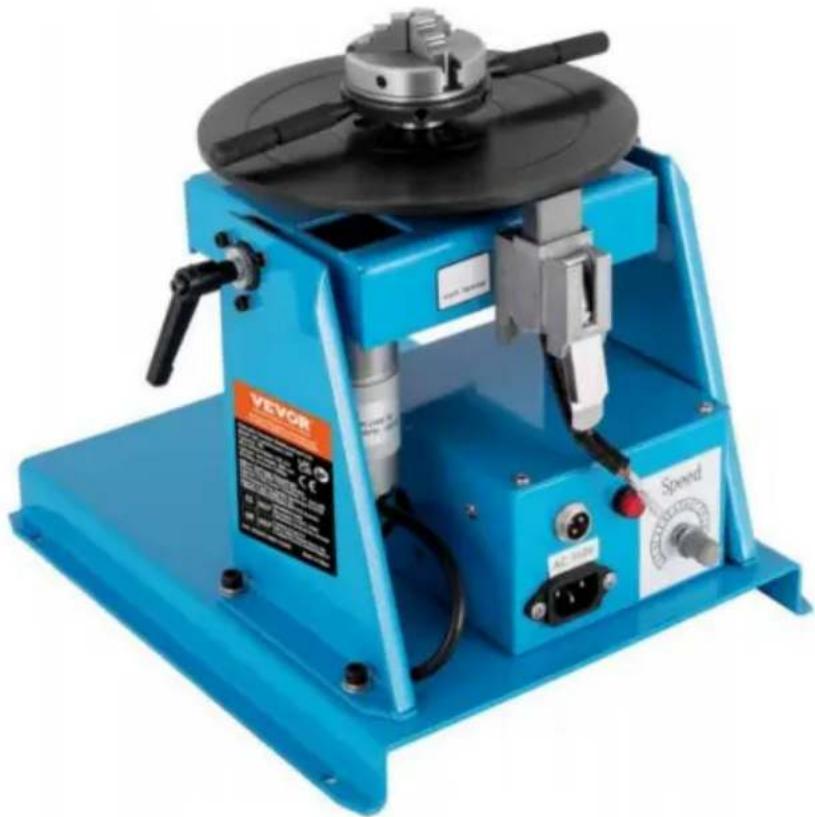

SPAWALNICZY
POZYCJONATOR
MODEL: HD-10
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt:
Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support
To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.
 | Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi uważnie przeczytać instrukcję obsługi. |
 | To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie podlega następującym dwóm warunkom: (1) to urządzenie nie może powodować szkodliwych zakłóceń oraz (2) u urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie. |
 | Ten produkt podlega przepisom Dyrektywy Europejskiej 2012/19/EC. Symbol przekreślonego kosza na śmieci oznacza, że produkt wymaga selektywnej zbiórki śmieci na terenie Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych jako takie nie można wyrzucać razem ze zwykłymi odpadami domowymi, lecz należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych |
INSTRUKCJE
OSTRZEŻENIE: Procedura, która, jeśli nie jest właściwie przestrzegana, może spowodować obrażenia operatora lub innych osób znajdujących się w obszarze działania.
Identyfikacja sprzętu
Specyfikacja numeru identyfikacyjnego lub modelu oraz numer seryjny tego urządzenia zwykle znajdują się na tabliczce znamionowej przymocowanej do panelu sterowania. Zapisz te numery do wykorzystania w przyszłości.
Odbiór Sprzętu
Po otrzymaniu sprzętu sprawdź jego zgodność z dokumentami przewozowymi, upewnij się, że jest kompletny i sprawdź sprzęt pod kątem ewentualnych uszkodzeń podczas transportu, jeśli wystąpią jakiekolwiek uszkodzenia, natychmiast powiadom przewoźnika w celu złożenia reklamacji.
Podaj pełne informacje dotyczące roszczeń z tytułu szkód lub błędów w wysyłce do Machinery Co., Ltd. Należy podać numer identyfikacyjny urządzenia wraz z literą „opis omawianych części.
Przed rozpakowaniem urządzenia należy przenieść urządzenie w miejsce instalacji. Zachowaj ostrożność unikaj uszkodzenia sprzętu podczas używania prętów, młotków itp. do rozpakowywania skrzyni
jednostka.
SPECYFIKACJA
| Model | HD-10 | HD-10 |
| Napięcie wejściowe | AC120 V/60 Hz | AC230 V/50 Hz |
| Pozioma ładowność | 10 kg | 10 kg |
| Ładowność pionowa | 5 kg | 5 kg |
| Średnica stołu roboczego | 205 mm | 205 mm |
| Wysokość stołu roboczego | 220mm | 220mm |
| Kąt pochylenia stołu roboczego | 0-90° | 0-90° |
| Prędkość stołu roboczego | 1-12 obr./min | 1-12 obr./min |
| Znamionowy prąd spawania | 80A | 80A |
| Silnik napędowy | 20 W | 20 W |
| Odpowiedni uchwyt | K01-63 | K01-63 |
| Obszar przetrzymywania/obszar przetrzymywania | 2-58/22-50 | 2-58/22-50 |
| Akcesoria | 1x pedał nożny;1x linia zasilająca;1x Instrukcja;2x klucz imbusowy | 1x pedał nożny;1x linia zasilająca;1x Instrukcja;2x klucz imbusowy |
PANEL STEROWANIA
1. Panel główny
K1: Włącznik/wyłącznik zasilania
K2: Przełącznik do przodu/do tyłu
2. Prawdziwy panel
PL: Pilot mocy
VR: Regulacja prędkości
K3: Złącze zasilania wejściowego
K4: Złącze przełącznika nożnego (3-pinowe)
| Nie. OBJAW | MOŻLIWA PRZYCZYNA | ZARADZIĆ | |
| 1 | Pilot mocy nie świeci | 1. Przepalony bezpiecznik zasilania.2. Spalona dioda LED.3. Wyłącznik zasilania jest spalony.4. Brak zasilania. | 1. Wymień nowy bezpiecznik.2. Wymień diodę LED.3. Wymień przełącznik.4. Sprawdź przełącznik lub zastępować. |
| 2 | Prędkość Modyfikacja brak ruchu. | 1. Uszkodzony potencjometr.2. Nr płytki sterującej silnika wyjście. | 1. Sprawdź, czy potencjometr wynosi 10 KΩ, w przeciwnym razie wymienić.2. Wymień nowy silnik płytka sterująca. |
| 3 | Przełącznik nożny żadnego ruchu | Włącznik nożny jest uszkodzony. | Sprawdź przełącznik nożny lub zastępować. |
| 4 | Do przodu / Rewers nr wyjście | Przełącznik do przodu/do tyłu jest uszkodzone. | Sprawdź przełącznik lub zastępować. |
| 5 | Silnik nie ruch | 1. Silnik ma pobór mocy ale żadnego ruchu.2. Płytka sterująca silnikiem ma brak zasilania3. PCB sterowania silnikiem uszkodzony. | 1. Wymień nowy silnik.2. Sprawdź transformator lub wymienić.3. Wymień płytkę sterującą. |
Wyprodukowano w Chinach
