Type de produit	Klaxon d'air pour camion
Modèle	HS-551
Marque	Vevor
Tension d'alimentation	12 V CC
Puissance	170 W
Plage de pression de travail	Marche à 90 psi, arrêt à 120 psi
Capacité du réservoir de stockage	0,8 gal (environ 3 L)
Niveau sonore maximal	150 dB
Poids net	4,5 kg
Contenu du kit	Compresseur, tube à air, ruban téflon, 4 tampons en caoutchouc, siège de montage de sécurité, fusible, boulons M6 (4), écrous M6 (4), rondelles M6 (4), joint de tuyau d'air
Fonctions principales	Alimentation en air comprimé pour klaxon, protection thermique automatique, vidange du réservoir
Entretien et nettoyage	Vidanger régulièrement le réservoir (tous les 5 mois) pour évacuer le condensat ; nettoyer l'extérieur avec un chiffon sec
Sécurité	Protection contre les surcharges thermiques ; ne pas toucher le compresseur chaud ; porter des lunettes et gants lors du montage ; éviter l'exposition à l'humidité
Pièces détachées et réparabilité	Fusible remplaçable (20A) ; électrovanne remplaçable ; joints et ruban d'étanchéité disponibles
Informations générales	Conforme à la directive européenne 2012/19/UE (DEEE) ; ne pas jeter avec les ordures ménagères
Installation	Monter sur une surface plane, fraîche et sèche ; utiliser les boulons M4 et écrous fournis ; connecter le klaxon au compresseur avec le tube à air et le ruban téflon
Garantie	Consulter le certificat de garantie fourni

FOIRE AUX QUESTIONS - HS-551 Vevor

Comment installer le klaxon d'air Vevor HS-551 ?

Fixez le compresseur au véhicule à l'aide des boulons M6, écrous, rondelles et tampons en caoutchouc. Branchez le tube à air sur le compresseur et le klaxon. Utilisez du ruban téflon sur les filetages pour éviter les fuites. Connectez l'alimentation électrique : fil rouge à la borne positive via un interrupteur, fil noir à la masse. Consultez le schéma de câblage dans la notice.

Quelle est la tension d'alimentation requise ?

Le klaxon fonctionne en 12 V CC, typiquement sur une batterie de véhicule.

Comment vidanger le réservoir d'air ?

Abaissez la pression du réservoir en dessous de 0,1 MPa (environ 14,5 psi). Ouvrez le robinet de vidange situé en bas du réservoir pour évacuer le condensat. Refermez ensuite. Effectuez cette opération tous les 5 mois ou plus souvent par temps humide.

Que faire si le compresseur s'arrête en cours d'utilisation ?

Il s'agit probablement d'une protection thermique : le compresseur a surchauffé. Coupez l'alimentation et laissez refroidir environ 20 minutes. Le protecteur thermique se réinitialisera automatiquement.

Comment entretenir le klaxon d'air ?

Vérifiez régulièrement l'état du filtre à air (si présent), les connexions électriques et les fuites d'air. Nettoyez l'extérieur avec un chiffon sec. Vidangez le réservoir périodiquement.

Quelle est la puissance sonore maximale ?

Le klaxon peut atteindre 150 dB de niveau sonore maximal. Portez une protection auditive lors de l'utilisation.

Le klaxon ne fonctionne pas, que vérifier ?

1. Assurez-vous que l'alimentation est sous tension et l'interrupteur sur ON. 2. Vérifiez le fusible (20A) : remplacez-le si grillé. 3. Contrôlez la pression d'air : le réservoir doit être à la pression de travail. 4. Inspectez le câblage : branchez directement le klaxon à la batterie pour tester. 5. Si l'électrovanne est défectueuse, remplacez-la.

Où trouver les pièces de rechange ?

Les pièces de rechange (fusible, joints, électrovanne) sont disponibles auprès du service après-vente Vevor ou de revendeurs agréés. Consultez le site www.vevor.com/support.

Puis-je utiliser ce klaxon sur un véhicule 24 V ?

Non, ce modèle est conçu pour 12 V uniquement. L'utiliser sur 24 V peut endommager le compresseur et annuler la garantie.

Quelles précautions de sécurité observer ?

Portez des lunettes de sécurité et des gants lors du montage. Ne touchez pas le compresseur lorsqu'il est chaud. Gardez les enfants à distance. Installez l'appareil dans un endroit sec et bien ventilé. Protégez vos oreilles du bruit.

MODE D'EMPLOI HS-551 Vevor

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support

KLAXON À AIR POUR CAMION

MODÈLE : HS-660/HS-550/HS-661/HS-551

Centre d'assistance VEVOR

Modèle	HS-660	HS-550	HS-661	HS-551
Tension	12	12	12	12
Puissance (w)	190	170	190	170
Plage de pression de travail (psi)	MARCHE : 90 ARRÊT 120	MARCHE : 90 ARRÊT 120	MARCHE : 90 ARRÊT : 120	ON : 90 OFF : 120
Capacité du réservoir de stockage (gal)	1.6	0,8	1.6	0,8
Niveau sonore de sortie maximal (dB)	1 5 0	150	150	150
net (kg)	6.1	5.45	4,65	4,5

LISTE DES PIÈCES

NON .	Nom	HS-660	HS-550	HS-661	HS-551
1	compresseur	1	1	1	1
2	corne	2	1	0	0
3	Tube à air	1	1	1	1
4	Connexion du klaxon	1	0	0	0
5	Support de corne	1	1	0	0
6	ruban téflon	1	1	1	1
7	tampon en caoutchouc	4	4	4	4
8	Siège de montage de sécurité	1	1	1	1
9	Fusible	1	1	1	1
10	M 6 boulon	12	8	4	4
11	M 6 noix	12	8	4	4
12	rondelle M 6	12	4	4	4
13	Joint de tuyau d'air	0	0	1	1

SÉCURITÉ ET AVERTISSEMENTS

AVERTISSEMENT : Veuillez lire attentivement les instructions avant d'utiliser ce produit. Le non-respect de ces instructions peut entraîner des blessures graves. Veuillez toujours respecter les consignes de sécurité.

1. La température du compresseur peut être très élevée pendant le fonctionnement ou après son arrêt, ne le touchez donc pas à mains nues.
2. Installez le système dans un endroit plat, frais et sec. Évitez les endroits chauds et humides et ne mouillez pas le moteur du compresseur.
3. Le haut-parleur est très fort, alors gardez vos oreilles éloignées du haut-parleur pour éviter de les endommager.
4. Ce produit n'est pas un jouet. Ne laissez pas les enfants jouer à proximité de cet article.

PRÉCAUTIONS DE MONTAGE :

1. Assemblez uniquement conformément à ces instructions. Un assemblage incorrect peut créer des dangers.
2. Portez des lunettes de sécurité approuvées ANSI et des gants robustes pendant l'assemblage.
3. Gardez la zone de montage propre et bien éclairée.
4. Gardez les spectateurs hors de la zone pendant le montage.
5. Ne vous assemblez pas lorsque vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments.
6. Les capacités du produit s'appliquent uniquement aux produits correctement et entièrement assemblés.
7. Assembler sur une surface plane, de niveau, dure et lisse capable de supporter en toute sécurité un klaxon d'air de camion entièrement cl.

CONSERVEZ CES INSTRUCTIONS

OPÉRATION

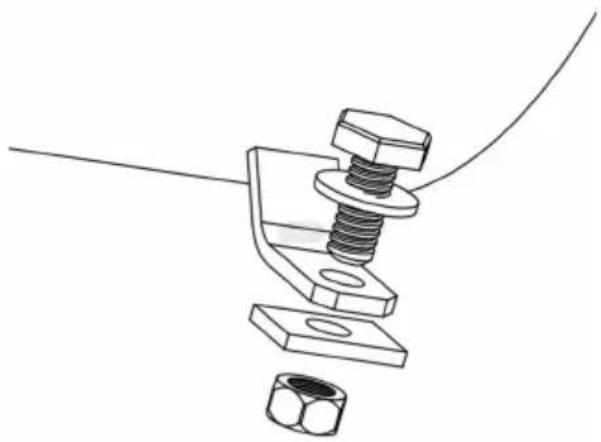

Étape 1 : Utilisez une clé de 10 mm ou une clé à douille de 10 mm. Fixez le compresseur à la voiture à l'aide de boulons M6, de quatre écrous, de quatre rondelles plates et de quatre coussinets en caoutchouc. Installez les boulons à travers le joint, le compresseur, les rondelles en caoutchouc, le châssis et les écrous.

Étape 2 : Utilisez une clé de 10 mm ou une clé à douille de 10 mm. Utilisez une clé à douille de 10 mm pour fixer le support du klaxon au klaxon et à la voiture à l'aide de quatre boulons M6, de quatre écrous et d'un trépied. Insérez les boulons à travers le trépied : une extrémité dans le contre-écrou du klaxon, l'autre dans le contre-écrou de la voiture.

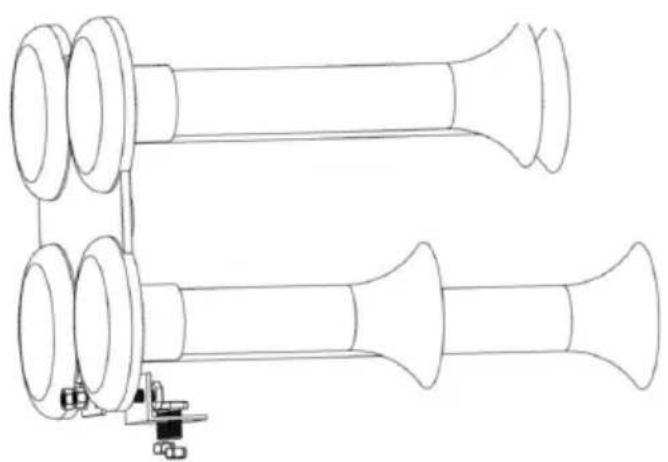

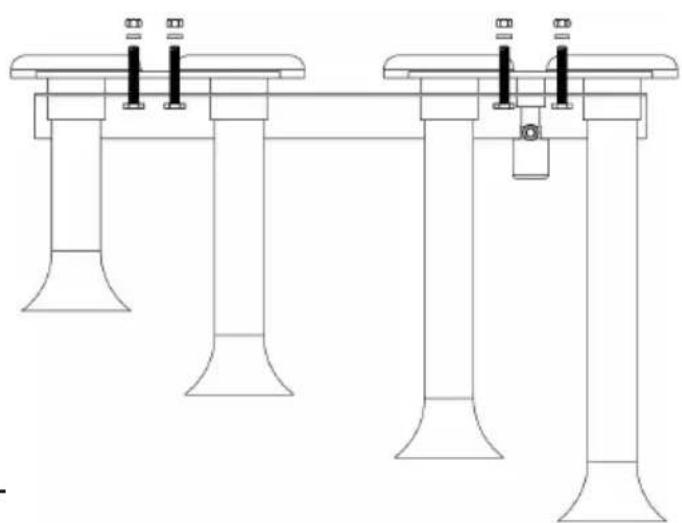

2.1 Modèle HS-660 Assemblage du pavillon. Étape 1 : Utilisez une clé plate ou une clé à douille de 10 mm pour fixer les deux pavillons au support à l'aide de quatre boulons M6, quatre écrous M6, quatre joints M6 et un trépied.

Installez les boulons à travers le trépied, à travers le pavillon, à travers le joint, et bloquez les écrous.

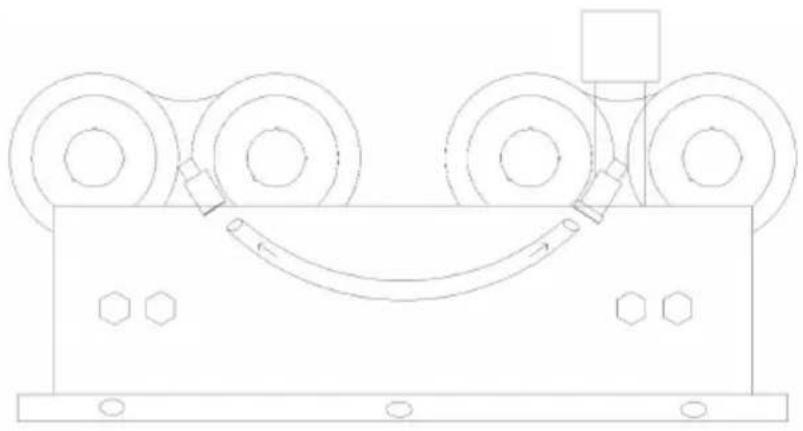

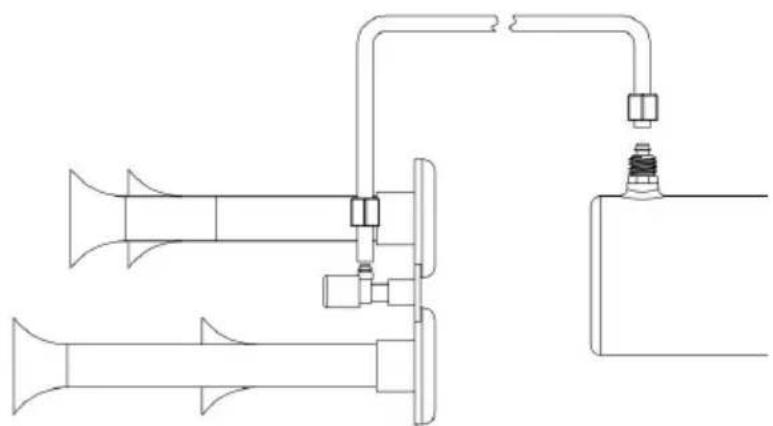

2.2 Modèle HS-660 Assemblage du klaxon. Étape 2 : Insérez les connecteurs des deux klaxons à l'aide du raccord de tuyau.

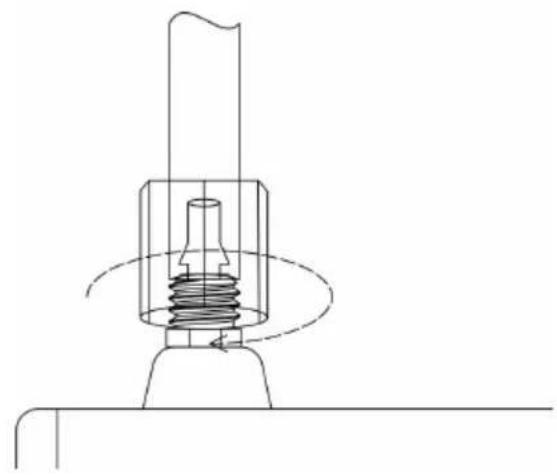

Étape 3 : Fixez l'écrou de couplage aux deux extrémités du tuyau.

Étape 4 : Branchez le tuyau dans le connecteur (le tuyau sera plus facile à installer après chauffage).

Étape 5 : Utilisez une clé plate de 12 mm pour serrer l'écrou du tuyau d'air.

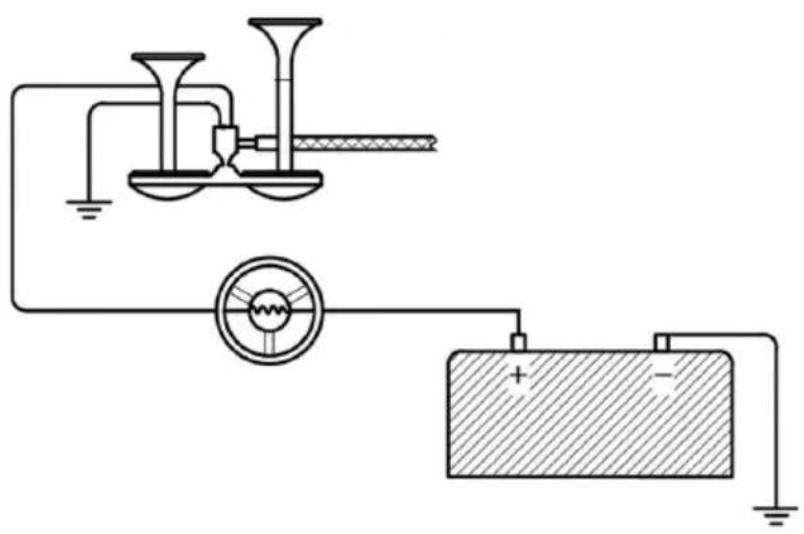

Étape 6 : Utilisez un fil de cuivre de calibre 16 AWG ou supérieur pour connecter la ligne du klaxon, le klaxon a deux lignes d'alimentation (indépendamment des bornes positives et négatives), une base (borne négative) et l'autre est connectée à l'alimentation de la borne positive après l'interrupteur.

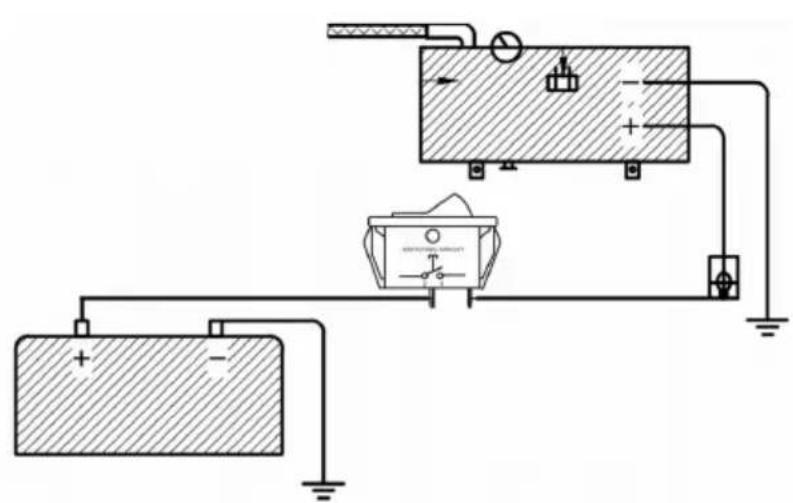

Étape 7 : Utilisez un fil de cuivre 14AWG, un interrupteur d'alimentation 20A, un fusible 20A. Connectez la ligne du compresseur : le fil noir du compresseur à la borne négative, le fil rouge à la borne positive de la batterie via l'interrupteur d'alimentation.

l'électrode positive de la batterie via l'interrupteur d'alimentation.

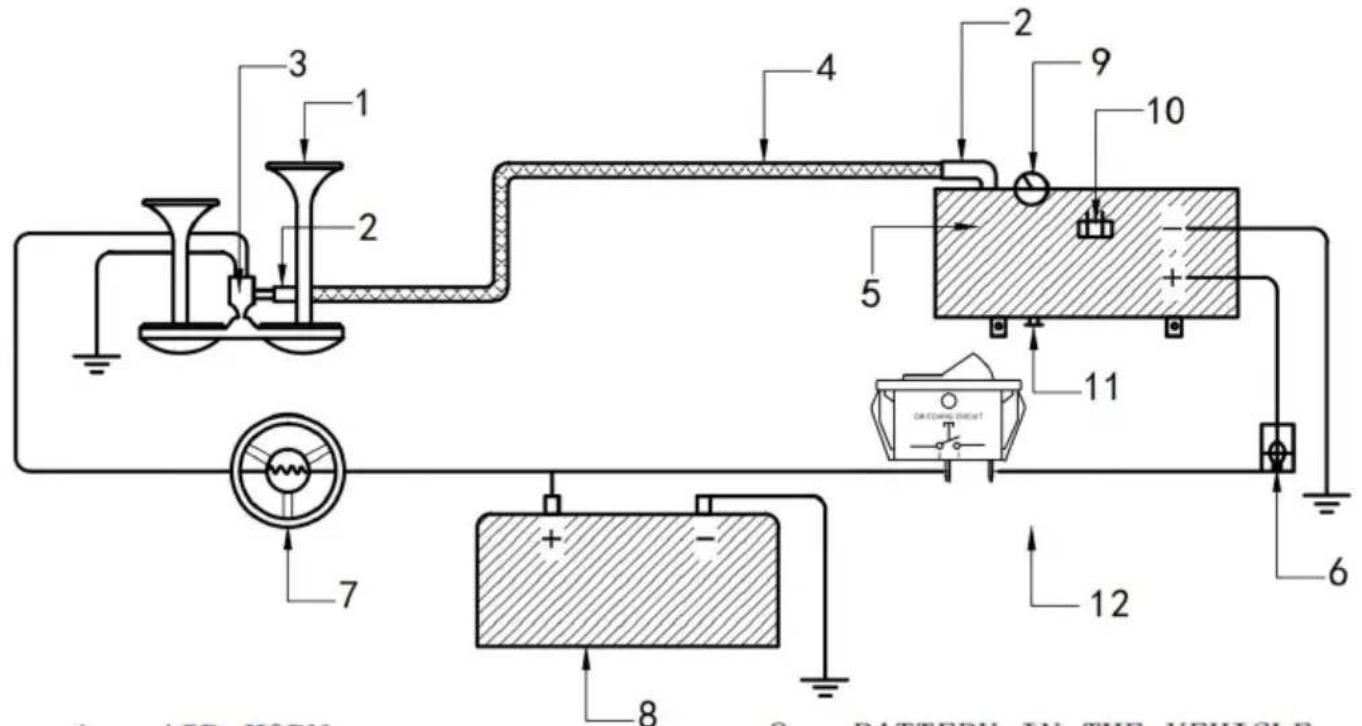

1 Avertisseur pneumatique

2 Raccord de tuyau de gaz

3 Électrovanne de l'avertisseur

4 Tuyau d'air

5 Compresseur d'air

6 Fusible

7 Bouton de l'avertisseur

8 Batterie du véhicule

9 Manomètre

10 Pressostat

11 Vanne de purge

12 Interrupteur d'alimentation

Instructions d'installation Ajout de la méthode d'utilisation du bouchon (vidange

1. Inspection régulière (généralement 5 mois), doit être ajustée en fonction de l'utilisation de produits secs et humides.

(Climat) Le récipient pour évacuer le gaz condensé, la pression doit être inférieure à

Décharger l'eau à 0,1 MPa pour éviter tout danger.

(Pendant l'installation, faites tourner le ruban d'étanchéité dans le sens des aiguilles d'une montre et enroulez-le fermement autour du filetage. Après environ 5 à 10 tours, scellez et serrez la vis de drainage.)

Dépannage

Protection automatique contre les surcharges thermiques

Votre compresseur d'air est équipé d'un dispositif de protection thermique automatique. Ce dispositif est conçu pour protéger le compresseur d'air contre la surchauffe et les dommages irréversibles. Ce dispositif coupe automatiquement l'alimentation de votre compresseur si sa température interne dépasse les valeurs de sécurité lors d'une utilisation excessive. Si votre compresseur d'air s'arrête automatiquement pendant son utilisation, n'essayez pas de le redémarrer. Coupez l'alimentation et laissez l'appareil refroidir pendant environ 20 minutes. Cela permettra au protecteur thermique de se réinitialiser et vous pourrez reprendre l'utilisation du compresseur en toute sécurité.

la pression du réservoir chute lorsque les compresseurs	3. Robinet de vidange desserré4. Connexions lâches	3. Enveloppez le fil avec du ruba d'étanchéité et serrez-le4. Vérifiez toutes les connexions avec une solution d'eau et de sa et serrez-les
Le compresseur fonctionne en continu et le débit d'air est inférieur à la normale	4. Consommation excessive d'air5. Connexions lâches6. Segment de pisto ou soupape d'admission usé.	4. Réduire la consommation d'air5. Vérifiez toutes les connexions avec une solution d'eau savonneu et serrez-les.Enveloppez les filetages du joint fuit avec du ruban d'étanchéité et serrez le joint qui fuit Fil envelop de ruban d'étanchéité et scellé se6. Piston ou soupape d'admission
Humidité excessive dans la décharge	3. Excès d'eau dans le réservoir d'air4. Humidité élevée	3. Vidangez le réservoir, inclinez-le pour le vider. Vidangez le réservé plus fréquemment.4. Déplacez le compresseur dans une zone moins humide ou utilise
Le compresseur ne fonctionne pas	5. Pas d'alimentation ou interrupteur d'alimentation en position OFF6. Fusible grillé7. Le moteur surchauffe8. Pressostat défectueux (si raccordé à un pressostat).	5. Assurez-vous que l'interrupteur du compresseur est sur ON6. Débranchez le compresseur de source d'alimentation, remplacez le fusible. (Reportez-vous à la sectio Spécifications pour la connexion ampérage du fusible)7. Laissez le compresseur refroidir pendant environ 30 minutes pour permettre au disjoncteur de surcharge thermique de se
Le protecteur de surcharge thermique	3. Manque de ventilation adéquate ou température	2. Déplacez le compresseur dans endroit bien ventilé ou dans un endroit avec une température
Compresseur Bruit anormal, cognement ou cliquetis excessifs	3. Boulons de montage desserrés4. Le cylindre ou le segment de piston e usé	3. Serrer les boulons4. Piston ou soupape d'admission de remplacement.
Le klaxon ne fonctionne pas	1. L'alimentation n'es pas sous tension2. Pas d'air comprim3. Tension ou coura insuffisant4. Défaillance de l'électrovanne	1. Connectez correctement le circet allumez l'alimentation2. Connectez correctement le tube air et assurez-vous qu'il n'est pas obstrué3. Raccourcissez ou épaississez le cordon d'alimentation du klaxon jusqu'à ce que le défaut disparais puis connectez le cordon d'alimentation du klaxon directement au test de la batterie de l'automo4. Remplacer l'électrovanne

Ce produit est soumis aux dispositions de la directive européenne 2012/19/UE. Le symbole représentant une poubelle barrée indique que le produit doit faire l'objet d'une collecte sélective dans l'Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits ainsi marqués ne doivent pas être jetés avec les ordures ménagères, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.
