Produkttyp	Lufthorn für LKW
Modell	HS-551
Marke	Vevor
Betriebsspannung	12 V DC
Leistung	170 W
Arbeitsdruckbereich	Einschaltdruck 90 psi, Ausschaltdruck 120 psi
Speichertankkapazität	0,8 gal (ca. 3 L)
Maximaler Schallpegel	150 dB
Nettogewicht	4,5 kg
Lieferumfang	Kompressor, Luftschlauch, Teflonband, 4 Gummipuffer, Sicherheitsmontagesitz, Sicherung, M6 Schrauben (4), M6 Muttern (4), M6 Unterlegscheiben (4), Luftschlauchdichtung
Hauptfunktionen	Druckluftversorgung für Hupe, automatischer Überhitzungsschutz, Tankentleerung
Wartung und Reinigung	Tank regelmäßig (alle 5 Monate) entleeren, um Kondensat abzulassen; Außenseite mit einem trockenen Tuch reinigen
Sicherheit	Überhitzungsschutz; heißen Kompressor nicht berühren; bei Montage Schutzbrille und Handschuhe tragen; Feuchtigkeit vermeiden
Ersatzteile und Reparatur	Austauschbare Sicherung (20A); auswechselbares Magnetventil; Dichtungen und Dichtband erhältlich
Allgemeine Informationen	Entspricht der EU-Richtlinie 2012/19/EU (WEEE); nicht mit dem Hausmüll entsorgen
Installation	Auf einer ebenen, kühlen und trockenen Oberfläche montieren; die mitgelieferten M4 Schrauben und Muttern verwenden; Hupe mit Luftschlauch und Teflonband an Kompressor anschließen
Garantie	Siehe beiliegende Garantieurkunde

Häufig gestellte Fragen - HS-551 Vevor

Wie installiere ich das Vevor HS-551 Lufthorn?

Befestigen Sie den Kompressor am Fahrzeug mit den M6 Schrauben, Muttern, Unterlegscheiben und Gummipuffern. Verbinden Sie den Luftschlauch mit dem Kompressor und der Hupe. Verwenden Sie Teflonband auf den Gewinden, um Leckagen zu vermeiden. Schließen Sie die Stromversorgung an: rotes Kabel an Pluspol über einen Schalter, schwarzes Kabel an Masse. Beachten Sie den Schaltplan in der Anleitung.

Welche Betriebsspannung ist erforderlich?

Die Hupe arbeitet mit 12 V DC, typischerweise an einer Fahrzeugbatterie.

Wie entleere ich den Lufttank?

Senken Sie den Tankdruck unter 0,1 MPa (ca. 14,5 psi). Öffnen Sie das Ablassventil unten am Tank, um Kondensat abzulassen. Schließen Sie es danach wieder. Führen Sie diesen Vorgang alle 5 Monate oder bei feuchtem Wetter häufiger durch.

Was tun, wenn der Kompressor während des Betriebs stoppt?

Es handelt sich wahrscheinlich um einen Überhitzungsschutz: Der Kompressor ist überhitzt. Schalten Sie die Stromversorgung aus und lassen Sie ihn etwa 20 Minuten abkühlen. Der Thermoschutz setzt sich automatisch zurück.

Wie warte ich das Lufthorn?

Überprüfen Sie regelmäßig den Luftfilter (falls vorhanden), die elektrischen Anschlüsse und Luftlecks. Reinigen Sie die Außenseite mit einem trockenen Tuch. Entleeren Sie den Tank regelmäßig.

Was ist die maximale Lautstärke?

Die Hupe kann einen maximalen Schallpegel von 150 dB erreichen. Tragen Sie bei Gebrauch einen Gehörschutz.

Die Hupe funktioniert nicht, was überprüfen?

1. Stellen Sie sicher, dass die Stromversorgung eingeschaltet ist und der Schalter auf ON steht. 2. Überprüfen Sie die Sicherung (20A): Ersetzen Sie sie, wenn durchgebrannt. 3. Kontrollieren Sie den Luftdruck: Der Tank muss den Arbeitsdruck haben. 4. Inspizieren Sie die Verkabelung: Schließen Sie die Hupe direkt an die Batterie an, um zu testen. 5. Wenn das Magnetventil defekt ist, ersetzen Sie es.

Wo finde ich Ersatzteile?

Ersatzteile (Sicherung, Dichtungen, Magnetventil) sind beim Kundendienst von Vevor oder autorisierten Händlern erhältlich. Besuchen Sie www.vevor.com/support.

Kann ich diese Hupe an einem 24 V Fahrzeug verwenden?

Nein, dieses Modell ist nur für 12 V ausgelegt. Die Verwendung an 24 V kann den Kompressor beschädigen und die Garantie ungültig machen.

Welche Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie eine Schutzbrille und Handschuhe bei der Montage. Berühren Sie den heißen Kompressor nicht. Halten Sie Kinder fern. Installieren Sie das Gerät an einem trockenen, gut belüfteten Ort. Schützen Sie Ihre Ohren vor Lärm.

BEDIENUNGSANLEITUNG HS-551 Vevor

Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support

LKW-DRUCKLUFTHUPE

MODELL: HS-660/HS-550/HS-661/HS-551

VEVOR-Supportcenter

Modell	HS-660	HS-550	HS-661	HS-551
Stromspannung	12	12	12	12
Leistung (W)	190	170	190	170
Arbeitsdruckbereich (psi)	EIN: 90AUS: 120	EIN: 90AUS: 120	EIN: 90AUS: 120	EIN : 90AUS : 120
Fassungsvermögen des Vorratstanks (gal)	1.6	0,8	1.6	0,8
Maximaler Ausgangston (dB)	1 5 0	150	150	150
Nettogewicht (kg)	6.1	5.45	4,65	4.5

TEILELISTE

NEIN .	Name	HS-660	HS-550	HS-661	HS-551
1	Kompressor	1	1	1	1
2	Horn	2	1	0	0
3	Luftschlauch	1	1	1	1
4	Hupenanschluss	1	0	0	0
5	Hornhalterung	1	1	0	0
6	Teflonband	1	1	1	1
7	Gummiauflage	4	4	4	4
8	Sicherheits-Montagesitz	1	1	1	1
9	Sicherung	1	1	1	1
10	M 6 Bolzen	12	8	4	4
11	M 6 Nuss	12	8	4	4
12	M 6 Unterlegscheibe	12	4	4	4
13	Luftrohrverbindung	0	0	1	1

SICHERHEIT & WARNHINWEISE

WARNUNG: Lesen Sie die Anweisungen, bevor Sie dieses Produkt verwenden. Andernfalls kann es zu schweren Verletzungen kommen. Beachten Sie stets die Regeln für einen sicheren Betrieb.

1. Die Temperatur des Kompressors kann während des Betriebs oder nach dem Abschalten sehr hoch sein. Berühren Sie ihn daher nicht mit bloßer Haut.
2. Installieren Sie das System an einem ebenen, kühlen und trockenen Ort. Vermeiden Sie heiße und feuchte Bereiche und lassen Sie den Kompressormotor nicht nass werden.
3. Der Lautsprecher ist sehr laut. Halten Sie daher Ihre Ohren vom Lautsprecher fern, um Gehörschäden zu vermeiden.
4. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Artikel oder in dessen Nähe zu spielen.

VORSICHTSMASSNAHMEN BEI DER MONTAGE:

1. Führen Sie die Montage ausschließlich gemäß dieser Anleitung durch. Eine unsachgemäße Montage kann zu Gefahren führen.
2. Tragen Sie während der Montage eine ANSI-zugelassene Schutzbrille und strapazierfähige Arbeitshandschuhe.
3. Halten Sie den Montagebereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Personen vom Bereich fern.
5. Montieren Sie nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
6. Die Produktfunktionen gelten nur für ordnungsgemäß und vollständig montierte Produkte.
7. Montieren Sie die Hupe auf einer flachen, ebenen, harten und glatten Oberfläche, die eine voll beladene LKW-Hupe sicher tragen kann.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

BETRIEB

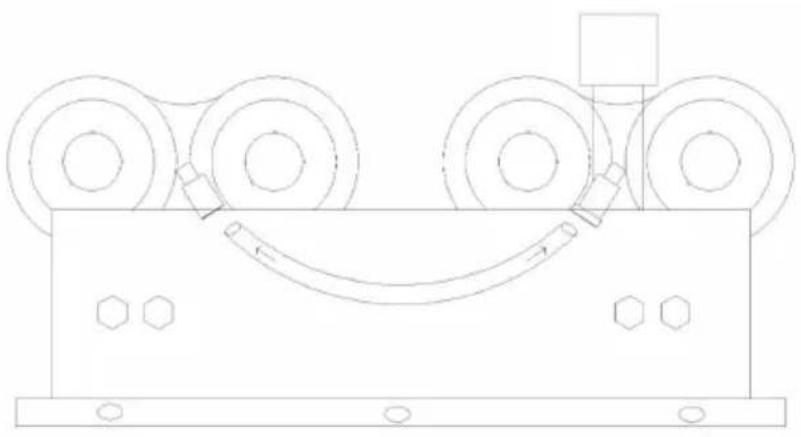

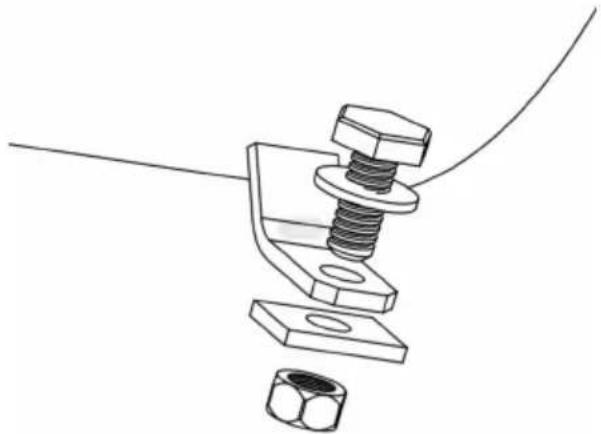

Schritt 1: Verwenden Sie einen 10-mm-Maulschlüssel oder einen 10-mm-Steckschlüssel, um den Kompressor mit M6-Schrauben, vier Muttern, vier Unterlegscheiben und vier Gummipuffern am Fahrzeug zu befestigen. Führen Sie die Schrauben durch die Dichtung, die Kompressorhalterung, die

Maulschlüssel oder ein 10-mm-Steckschlüssel

Befestigen Sie den Kompressor mit einem

1-mm-Steckschlüssel mit

M6-Schrauben, vier Muttern, vier

Unterlegscheiben und vier

Gummipuffern am Fahrzeug. Führe

Sie die Schrauben durch die Dich

die Kompressorhalterung, die

Gummischeiben, den Fahrzeugrahmen und die Muttern.

Schritt 2: Verwenden Sie einen

10-mm-Maulschlüssel oder einen 10

mm-Steckschlüssel, um die

Hupenhalterung mit vier

M6-Schrauben, vier M6-Muttern

und einem Stativ an der Hupe

am Auto zu befestigen.

Installieren Sie die Schrauben

durch das Stativ - ein Ende durch

die Hupen-Kontermutter und das andere Ende durch die

Auto-Kontermutter.

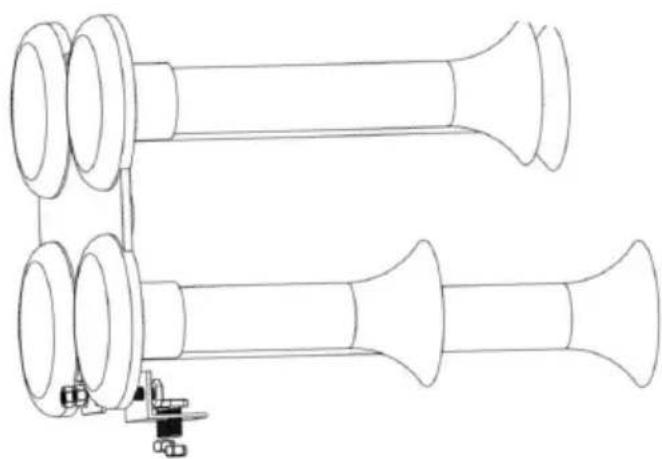

HS-660 Schritt 1: Befestigen

Sie die beiden Hörner mit einem 10-mm-Maulschlüssel oder einem 10-mm-Steckschlüssel mit vier M6-Schrauben, vier M6-Muttern, vier M6-Dichtungen und einem Stativ an der Halterung. Führen Sie die Schrauben durch das Stativ, durch das Horn, durch die Dichtung und ziehen Sie die Muttern fest.

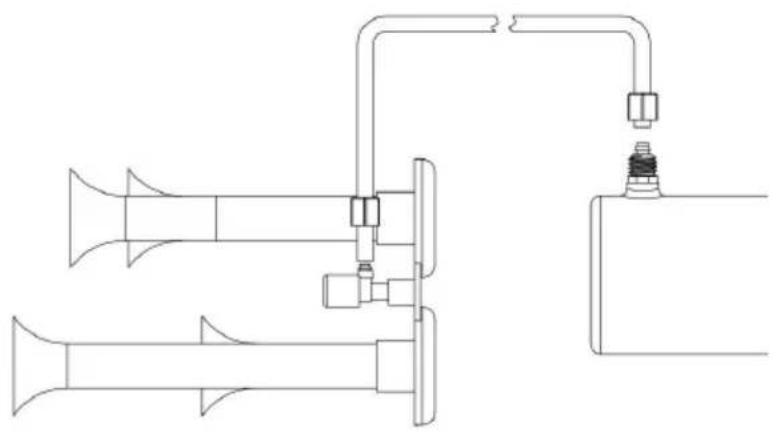

2.2 Montage der Hupen Modell HS-660, Schritt Stecken Sie die Anschlüsse der beiden Hupen mithilfe des passenden Schlauchendes ein.

Schritt 3: Befestigen Sie die Überwurfmutter an beiden Enden des Schlauchs.

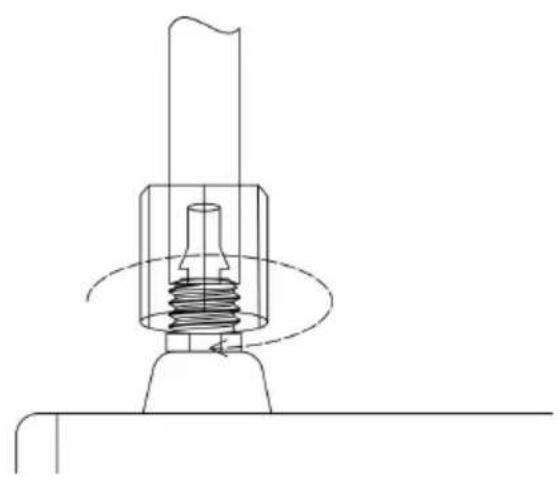

Schritt 4: Stecken Sie den Schlauch an den Anschluss (der Schlauch lässt sich nach dem Erhitzen leichter installieren).

Schritt 5: Verwenden Sie einen 12-mm-Maulschlüssel zum Festziehen der Luftrohrmutter.

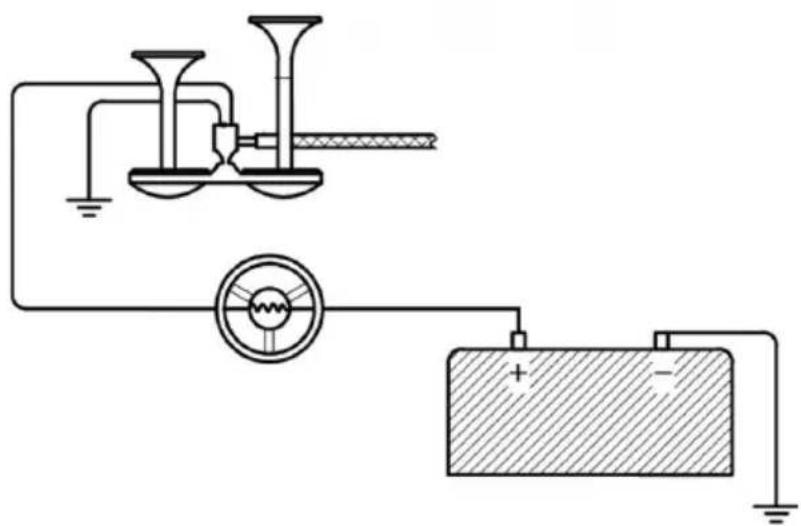

Schritt 6: Verwenden Sie zum Anschließen der Hupenleitung Kupferkabel der Stärke 16 AWG oder höher. Die Hupe verfügt über zwei Stromleitungen (unabhängig von den Plus- und Minuspolen), eine Basisleitung (Minuspol) und die andere ist nach dem Hupenschalter mit der Pluspol-Stromversorgung verbunden.

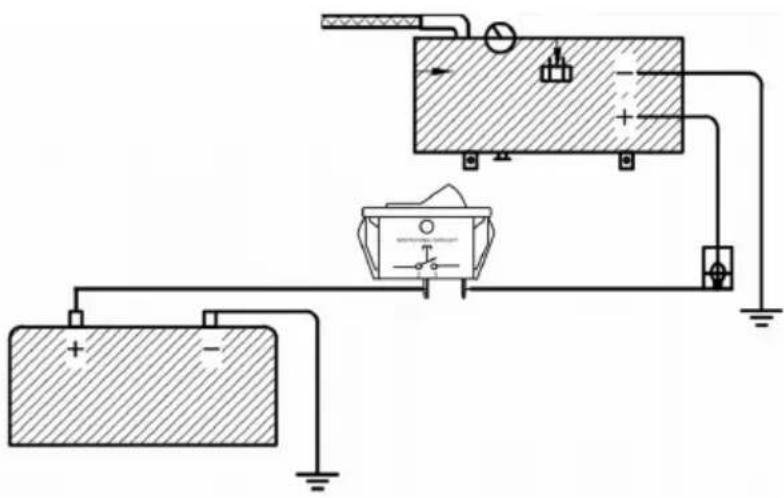

Schritt 7: Verwenden Sie Kupferdraht 14 AWG,

20A-Netzschalter,

20A-Sicherung, schließen

Sie die Kompressorleitung

an, die schwarze Leitung

des Kompressors an das

Elektrode), die rote Leitung wird über den Netzschalter mit der positiven Elektrode der Batterie verbunden.

Installationsanweisungen: Die Methode zur Verwendung der Ablassschraube wurde hinzugefügt.

1. Regelmäßige Inspektion (in der Regel 5 Monate), sollte entsprechend

der Verwendung von trockenen und nassen Bedingungen angepasst werden (Klima). Der Behälter zum Ablassen von kondensiertem Gas, der Luftdruck muss weniger als 0,1 MPa betragen. Lassen Sie das Wasser mit 0,1 MPa ab, um Gefahren zu vermeiden. (Während der Montage das Dichtband im Uhrzeigersinn drehen und fest um das Gewinde wickeln. Nach ca. 5-10 Umdrehungen die Ablassschraube abdichten und festziehen.)

Fehlerbehebung

Automatischer thermischer Überlastungsschutz

Ihr Kompressor ist mit einem automatischen Überhitzungsschutz

ausgestattet. Diese Funktion schützt den Kompressor vor Überhitzung und dauerhaften Schäden. Der Überhitzungsschutz schaltet die Stromzufuhr automatisch ab, wenn die interne Betriebstemperatur des Kompressors übermäßiger Nutzung über das zulässige Niveau steigt.

Sollte sich Ihr Kompressor während des Betriebs automatisch abschalten, versuchen Sie nicht, ihn neu zu starten. Schalten Sie die Stromversorgung aus und lassen Sie das Gerät etwa 20 Minuten abkühlen. Dadurch wird der Überhitzungsschutz zurückgesetzt, sodass Sie den Kompressor sicher wieder verwenden können.

geringerDruckabfall beimAbschalten der	5. Ablasshahn loser6. LoseVerbindungen	5. Gewinde mit Dichtband umwickeln und festziehen6. Alle Verbindungen mit Seifenwasserlösung prüfen und festziehen
DerKompressorläuft ständigund derLuftstrom istgeringer alsnormal	7. ÜbermäßigerLuftverbrauch8. LoseVerbindungen9. Kolbenring oderEinlassventilverschlissen.	7. Reduzieren Sie denLuftverbrauch8. Alle Verbindungen mitSeifenwasserlösung prüfen undfestziehen.Umwickeln Sie die undichtenVerbindungsgewinde mitDichtungsband und ziehen Sie dieundichte Verbindung fest Gewinde
ÜbermäßigeFeuchtigkeitim Ausfluss	5. Zu viel Wasser inLufttank6. HoheLuftfeuchtigkeit	5. Tank entleeren, Tank zumEntleeren kippen. Tank häufigerentleeren6. Stellen Sie den Kompressor ineinen Bereich mit geringerer
Kompressorläuft nicht	9. Kein Strom oderNetzschalter in derPosition „AUS“10. DurchgebrannteSicherung11. Motor überhitzt12. FehlerhafterDruckschalter (fallsan einenDruckschalterangeschlossen).	9. Stellen Sie sicher, dass derKompressorschalter eingeschaltetist.10. Trennen Sie den Kompressorvon der Stromquelle und ersetzenSie die Sicherung. (Informationenzum Anschluss finden Sie imAbschnitt „Spezifikationen“)Sicherungsstromstärke)11. Lassen Sie den Kompressoretwa 30 Minuten abkühlen, damit
DerthermischeÜberlastschut	5. MangelndeBelüftung oder zuhohe	3. Bewegen Sie den Kompressoreinen gut belüfteten Bereich odereinen Bereich mit niedrigerer
Kompressor Ungewöhnliche Geräusche, übermäßiges Klopfen oder Klappern	5. Lose Befestigungsschrauben6. Zylinder oder Kolbenring ist verschlissen	5. Schrauben festziehen6. Ersatzkolben oder Einlassventil.
Hupe funktioniert nicht	1. Das Netzteil ist nicht eingeschaltet2. Keine Druckluft3. Unzureichende Spannung oder Stromstärke4. Magnetventilfehler	1. Schließen Sie den Stromkreis richtig an und schalten Sie die Stromversorgung ein2. Schließen Sie den Luftschlauch richtig an und stellen Sie sicher, der Luftschlauch frei ist3. Kürzen oder verdicken Sie das Hupenstromkabel, bis der Fehler verschwindet, und schließen Sie d Hupenstromkabel direkt an den Autobatterietest an4. Magnetventil ersetzen

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Entsprechend

gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
