BEDIENUNGSANLEITUNG HS-1000A Vevor
Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support
LKW-DRUCKLUFTHUPE
MODELL: HS-1000A
VEVOR-Supportcenter

| Modell | HS-1000A |
| Stromspannung | Gleichstrom 12 V |
| Arbeitsdruckbereich (psi) | EIN : 110 AUS : 160 |
| Fassungsvermögen des Speichertanks (Mädel) | 2.6 |
| Maximaler Ausgangsschalldruck (dB) | 150 |
| Nettogewicht (kg) | 9.2 |
TEILELISTE
| NEIN | Name | Menge | NEIN | Name | Menge |
| 1 | Horn | 1 | 12 | Kompressor | 1 |
| 2 | Gummiauflage | 4 | 13 | M6 Nuss | 4 |
| 3 | Filter | 1 | 14 | M5 -Schraube | 4 |
| 4 | Dichtungsring | 1 | 15 | M5 Nuss | 4 |
| 5 | Teflonband | 1 | 16 | M5 Waschmaschine | 8 |
| 6 | Hupenschalter | 1 | 17 | M8 -Schraube | 4 |
| 7 | Sicherheits-Montagesitz | 1 | 18 | M 8 Mutter | 4 |
| 8 | Sicherung | 1 | 19 | M 8 Unterlegscheibe | 4 |
| 9 | Luftschlauch | 1 | 20 | M 5 Federscheibe | 4 |
| 10 | Hornhalterung | 1 | 21 | Luftspeichertank | 1 |
| 11 | M6 Bolzen | 4 | 22 | Bolzen | 2 |
SICHERHEIT & WARNHINWEISE
WARNUNG: Lesen Sie diese Anweisungen vor der Verwendung dieses Produkts. Andernfalls kann es zu schweren Verletzungen kommen. Beachten Sie stets die Regeln für einen sicheren Betrieb.
- Die Temperatur des Kompressors kann während des Betriebs oder nach dem Abschalten sehr hoch sein. Berühren Sie ihn daher nicht mit bloßer Haut.
- Installieren Sie das System an einem ebenen, kühlen und trockenen Ort. Vermeiden Sie heiße und feuchte Bereiche und lassen Sie den Kompressor nicht nass werden.
- Der Lautsprecher ist sehr laut. Halten Sie daher Ihre Ohren vom Lautsprecher fern, um Gehörschäden zu vermeiden.
- Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Artikel oder in dessen Nähe zu spielen.
VORSICHTSMASSNAHMEN BEI DER MONTAGE:
- Montieren Sie das Gerät nur gemäß dieser Anleitung. Eine unsachgemäße Montage kann zu Gefahren führen.
- Tragen Sie während der Montage eine ANSI-zugelassene Schutzbrille und strapazierfähige Arbeitshandschuhe.
- Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
- Halten Sie während der Montage unbeteiligte Personen vom Bereich fern.
- Nicht zusammenbauen, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
- Die Produktfunktionen gelten nur für ordnungsgemäß und vollständig montierte Produkte. Bauen Sie eine LKW-Lufthupe zusammen, die sicher eine voll beladene Last tragen kann.
- Installieren Sie das System in einem kühlen, trockenen Bereich. Vermeiden Sie nasse und feuchte Bereiche.
BEWAHREN SIE DIESE ANWEISUNGEN AUF
BETRIEB

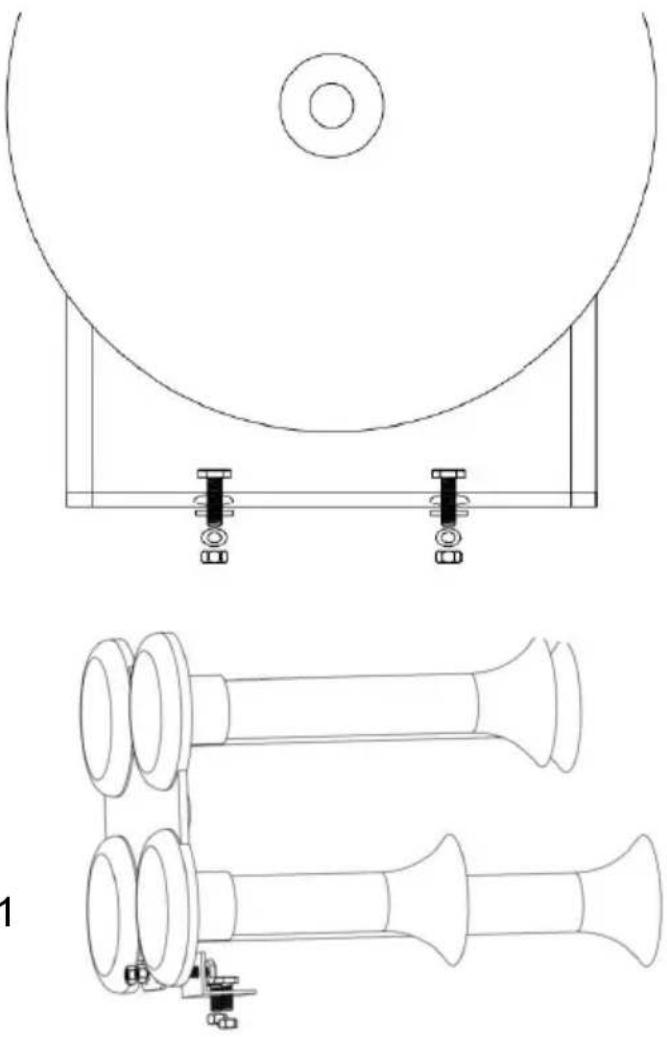

Schritt 1: Verwenden Sie einen mm-Maulschlüssel oder einen mm-Steckschlüssel zur Befestigung des Kompressors am Fahrzeug (4 M8-Schrauben, 4 Muttern, 4 Unterlegscheiben, 4 Gummipuffer). Setzen Sie die Schrauben durch die Dichtung, Kompressorhalterung, Gummischeiben, Fahrzeugrahmen und Muttern ein.
Schritt 2: Verwenden Sie einen 1/4-Zoll-Maulschlüssel oder einen 10-mm-Steckschlüssel, um die

Hupenhalterung mit vier M6-Schrauben, vier M6-Muttern und einem Stativ an der Hupe und dem Auto zu befestigen. Installieren Sie die Schrauben durch das Stativ – ein Ende durch die Hupen-Kontermutter und das andere Ende durch die Kontermutter des Fahrzeugrahmens.

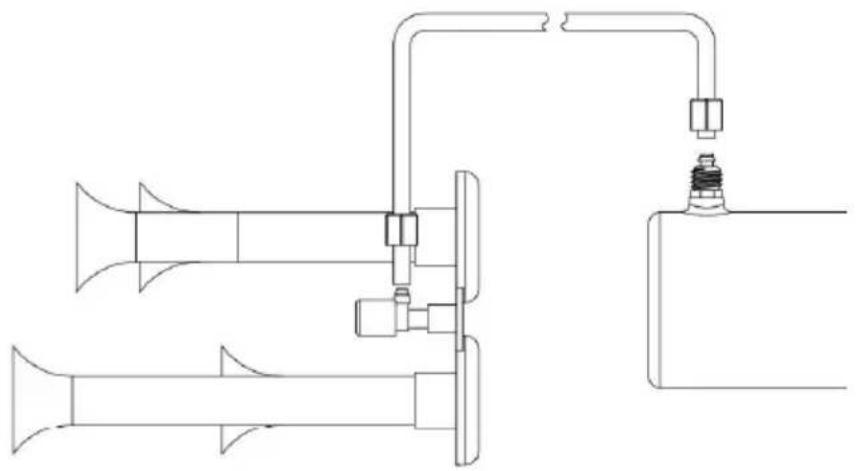

Schritt 3: Befestigen Sie die Anschlussmutter an beiden Enden des Schlauchs, wie unten gezeigt.

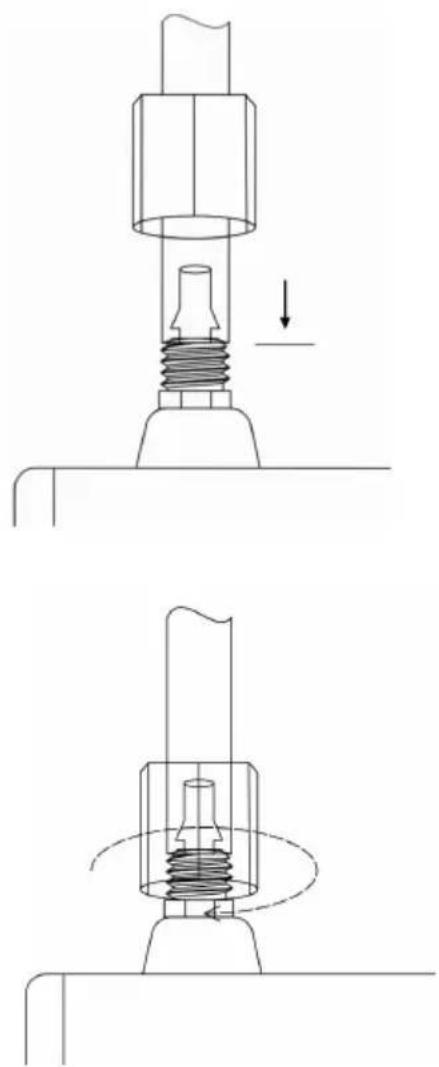

Schritt 4: Stecken Sie den Schlauch wie gezeigt in den Anschluss (nach dem Erhitzen lässt sich der Schlauch leichter installieren).

Schritt 5: Installieren und ziehen Sie die Luftrohrmutter mit einem 12-mm-Maulschlüssel fest.
Schritt 6: Schrauben Sie das Dichtungsband um die Verbindung des Kompressorgasrohrs und rollen Sie das Dichtungsband mehr als eine Runde lang bis zum Gewinde (wenn es nicht abgedichtet ist, kann die Anzahl der Runden erhöht werden, bis es abgedichtet ist).
Im Uhrzeigersinn drehen
Schritt 7: Kompressorgasleitung wird am Behälter installiert (mit 17-mm-Maulschlüssel festziehen)
Schritt 8: Verwenden Sie einen Kreuzschlitzschraubendreher und einen 8-mm-Maul- oder Steckschlüssel, um den Kompressor mit M5-Schrauben, Flachdichtungen *8, Federdichtungen *4 und M5-Muttern am Rahmen zu befestigen.

Installationsreihenfolge: Durch die
Federdichtung-Flachdichtung-Kompressorhalterung - Fahrzeugrahmen - Flachdichtung-Mutter schrauben.

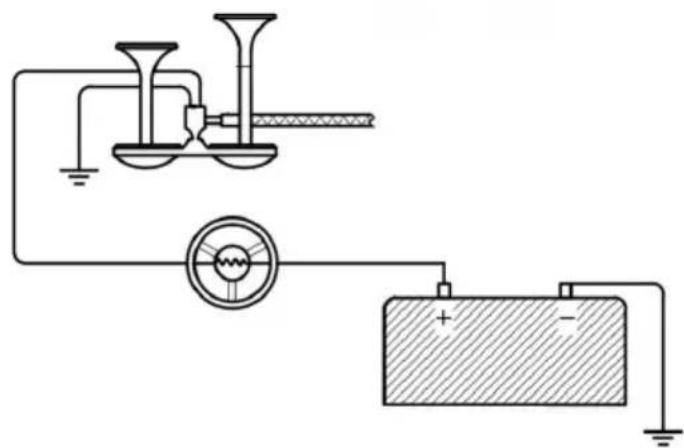

Schritt 9: Schließen Sie die
Hupenleitung an. Die Hupe verfügt über zwei Stromleitungen (unabhängig von Plus und Minus): eine Eisenleitung (Minuspol) und die andere ist nach dem Hupenschalter mit der Pluspol-Stromversorgung verbunden. (Als Anschlusskabel wird Kupferdraht ab 16 AWG benötigt.)

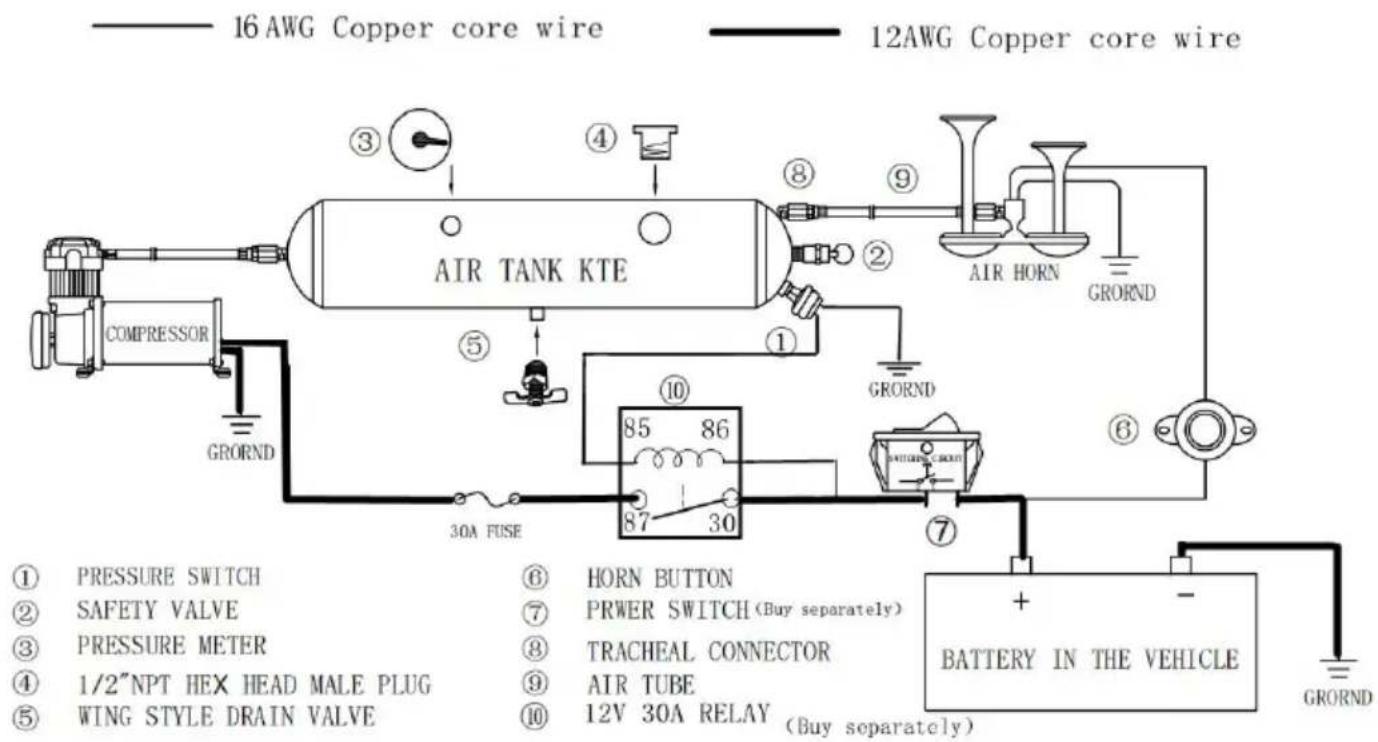

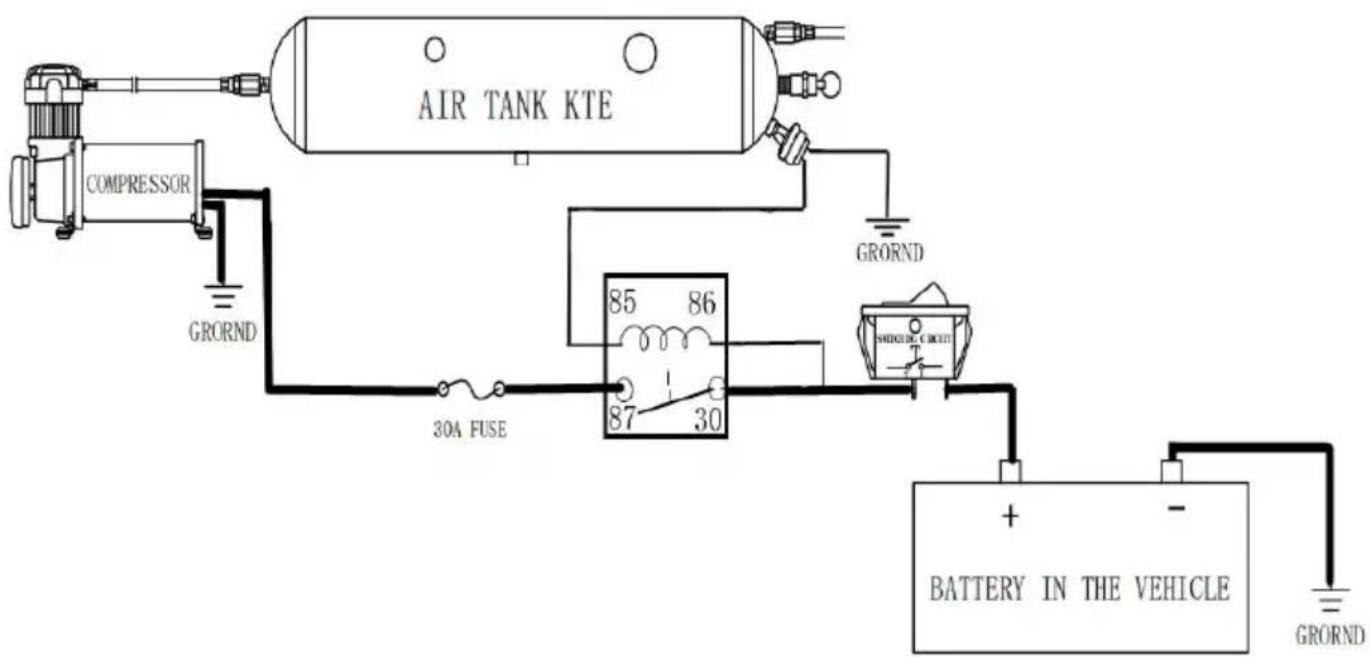

Schritt 10: Kompressorleitungsanschluss
10.1 Anschluss der Kompressor-Hauptleitung (hier muss Kupferdraht 12 AWG, 12 V 30 A Relais, 30 A Netzschalter, 30 A Sicherung verwendet werden) Kompressor-Schwarzdraht (Minus), rote Leitung durch die Sicherung zum Relais an Port 87, Relais-Port 30 zum Netzschalter, der Netzschalter zum Pluspol der Batterie.
10.2 Anschluss des Druckschalterkreises (hier wird Kupferdraht 16 AWG benötigt) Der Druckschalter-Verdrahtungsanschluss ist mit zwei Drähten (positiv und negativ) verbunden, einer ist mit dem Relaisanschluss 85 verbunden und der Relaisanschluss 86 ist mit dem Ausgangsende des Kompressor-Netzschalters verbunden.
Installationsanweisungen: Die Methode zur Verwendung der Ablassschraube wurde hinzugefügt.
- Regelmäßige Inspektion (in der Regel 5 Monate), sollte entsprechend der Verwendung von trockenen und nassen Bedingungen angepasst werden (Klima). Der Behälter zum Ablassen von kondensiertem Gas, der Luftdruck weniger als
Lassen Sie das Wasser mit 0,1 MPa ab, um Gefahren zu vermeiden. Drehen Sie das Ablassventil gegen den Uhrzeigersinn, um den Ablass zu öffnen, und ziehen Sie es im Uhrzeigersinn fest (das Festziehen erfordert nicht zu viel Kraft, um eine Beschädigung des Dichtungsrings zu vermeiden).
Fehlerbehebung
Automatischer thermischer Überlastungsschutz
Ihr Kompressor ist mit einem automatischen Überhitzungsschutz ausgestattet.
Diese Funktion schützt den Kompressor vor Überhitzung und dauerhaften
Schäden. Der Überhitzungsschutz schaltet die Stromzufuhr automatisch ab, wenn die interne Betriebstemperatur des Kompressors bei übermäßiger Nutzung über das zulässige Niveau steigt.
Sollte sich Ihr Kompressor während des Betriebs automatisch abschalten,
versuchen Sie nicht, ihn neu zu starten. Schalten Sie die Stromversorgung aus
und lassen Sie das Gerät etwa 30 Minuten abkühlen. Dadurch wird der Überhitzungsschutz zurückgesetzt, sodass Sie den Kompressor wieder sicher verwenden können.
| Der Kompressor läuft ständig und der Luftstrom ist geringer als norma | 9. Übermäßiger Luftverbrauch10. Lose Verbindungen11. Abgenutzter Kolbenring oder Einlassventil.12. Verstopftes | 9. Reduzieren Sie den Luftverbrauch10. Alle Verbindungen mit Seifenwasserlösung prüfen und festziehen.11. Kompressor ersetzen12. Luftfilterelement ersetzen |
| Der Kompressor läuft ständig und verursacht ein Sicherheitsventil (falls vorhanden). ) zu lönen | 5. Druckschalter defekt6. Defektes Sicherheitsventil | 5. Druckschalter ersetzen6. Sicherheitsventil ersetzen |
| Übermäßige Feuchtigkeit im Ausfluss | 5. Zu viel Wasser in Lufttank6. Hohe Luftfeuchtigkeit | 5. Tank entleeren, Tank zum Entleeren kippen. Tank häufiger entleeren6. Stellen Sie den Kompress in einen Bereich mit geringe |
| Kompressor läuft nicht | 9. Kein Strom oder Netzschalter in der Position „AUS“10. Durchgebrannte Sicherung11. Motor überhitzt12. Fehlerhafter Druckschalter (falls ar einen Druckschalter angeschlossen). | 11. Stellen Sie sicher, dass der Kompressorschalter eingeschaltet ist.12. Trennen Sie den Kompressor von der Stromquelle und ersetzen Sie die Sicherung. (Informationen zum Anschluss finden Sie in Abschnitt „Spezifikationen“)13. Sicherungsstromstärke)14. Lassen Sie den Kompressor etwa 30 Minuten |
| Der thermische Überlastschutz schaltet wiederholt ab | 5. Mangelnde Belüftung oder zu hohe Umgebungstemperatur6. Kompressorventile sind ausgefallen | 5. Bewegen Sie den Kompressor in einen gut belüfteten Bereich oder in einen Bereich mit niedrigerer Umgebungstemperatur.6. Austausch des Einlassventils. |
| Übermäßiges Klopfen oder Klappern | 5. Lose Befestigungsschrauben6. Zylinder oder Kolbenring ist | 5. Schrauben festziehen6. Kompressor ersetzen |
| Hupe funktioniert nicht | 1. Das Netzteil ist nicht eingeschaltet2. Keine Druckluft3. Unzureichende Spannung oder Stromstärke4. Ausfall des Magnetventils | 1. Schließen Sie den Stromkreis richtig an und schalten Sie die Stromversorgung ein2. Schließen Sie den Luftschlauch richtig an und stellen Sie sicher, dass der Luftschlauch frei ist3. Kürzen oder verdicken Sie das Hupenstromkabel, bis de Fehler verschwindet, und schließen Sie das |

Dieses Produkt unterliegt den Bestimmungen der Europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Entsprechend gekennzeichnete Produkte dürfen nicht im Hausmüll entsorgt werden, sondern müssen einer Sammelstelle zugeführt werden. Sammelstelle für das Recycling von elektrischen und elektronischen Geräten.
