HS-1000A - Clacson ad aria Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Clacson ad aria per veicoli
Marca	Vevor
Modello	HS-1000A
Tensione di alimentazione	12 V CC
Pressione di esercizio	Avvio: 110 psi, Arresto: 16 psi
Capacità del serbatoio d'aria	2,6 litri
Livello sonoro massimo	150 dB
Peso netto	9,2 kg
Materiale principale	Acciaio e gomma
Componenti inclusi	Tromba, compressore, serbatoio d'aria, staffe, tubi, interruttore, fusibile, filtro, guarnizioni
Protezione termica	Dispositivo di protezione automatica contro i sovraccarichi termici
Installazione	Montaggio su veicolo, richiede utensili (chiavi 10, 12, 14, 17 mm, cacciavite)
Manutenzione	Svuotamento regolare del serbatoio (circa ogni 5 mesi), controllo dei collegamenti
Sicurezza	Indossare occhiali e guanti, non toccare il compressore caldo, evitare l'umidità
Pezzi di ricambio	Disponibili (elenco di 22 pezzi fornito nel manuale)
Riparabilità	Possibile sostituzione del compressore, pressostato, valvola di sicurezza, ecc.
Conformità	Direttiva europea 2012/19/UE (RAEE)
Garanzia	Garanzia del produttore (vedi condizioni)
Utilizzo	Ideale per camion, veicoli pesanti, 4x4

Domande frequenti - HS-1000A Vevor

Come installare il clacson ad aria HS-1000A ?

Seguire i passaggi da 1 a 10 del manuale. Utilizzare una chiave da 14 mm per fissare il compressore al veicolo e una chiave da 10 mm per il supporto del clacson. Collegare i cavi secondo lo schema: cavo di rame 16 AWG per il clacson, 12 AWG per il compressore, con un relè 12V 30A e un fusibile 30A.

Cosa fare se il compressore non si avvia?

Controllare prima l'alimentazione e l'interruttore. Se il fusibile è bruciato, sostituirlo (30A). Se il motore surriscalda, lasciare raffreddare 30 minuti. Un pressostato difettoso può anche esserne la causa.

Come svuotare il serbatoio dell'aria?

Assicurarsi che la pressione sia inferiore a 0,1 MPa. Ruotare il rubinetto di scarico in senso antiorario per aprire, quindi serrare in senso orario dopo lo svuotamento. Non forzare la chiusura.

Che tipo di cavo usare per il cablaggio?

Per il clacson, utilizzare cavo di rame 16 AWG. Per il compressore, utilizzare cavo di rame 12 AWG e un relè 12V 30A con un fusibile 30A.

Il clacson non suona, cosa controllare?

Controllare l'alimentazione, il collegamento dei tubi dell'aria (nessuna ostruzione), la tensione (cavo troppo lungo o troppo sottile) e l'elettrovalvola. Testare direttamente il clacson su una fonte 12V.

Come regolare il pressostato?

Il pressostato non è regolabile. Se è difettoso (attivazione/disattivazione errata), deve essere sostituito.

Qual è la pressione di funzionamento normale?

Il compressore si avvia a 110 psi e si arresta a 16 psi. L'intervallo di lavoro è compreso tra questi due valori.

Il compressore surriscalda, cosa fare?

Spegnere l'alimentazione e lasciare raffreddare 30 minuti. Assicurarsi che l'apparecchio sia in un luogo ben ventilato. Controllare che la protezione termica non si attivi troppo spesso.

Posso usare questo clacson su un'auto?

Sì, a condizione che la batteria fornisca 12V CC e che l'installazione sia adatta. È ideale per camion, 4x4 e veicoli pesanti.

Dove trovare i pezzi di ricambio?

Contattare il servizio clienti Vevor o un rivenditore autorizzato. Il manuale contiene un elenco di 22 pezzi con riferimenti.

MANUALE UTENTE HS-1000A Vevor

Supporto tecnico e certificato di garanzia elettronica: www.vevor.com/support

CLACSON PER CAMION

MODELLO: HS-1000A

Centro di supporto VEVOR

Modello	HS-1000A
Voltaggio	CC 12V
Intervallo di pressione di lavor (psi)	ACCESO : 110 SPENTO : 1
Capacità del serbatoio di stoccaggio (ragazza)	2.6
Suono in uscita massimo ( dB	150
Peso netto ( kg )	9.2

ELENCO DEI COMPONENTI

NO	Nome	Quantità	NO	Nome	Quantità
1	corno	1	12	compressore	1
2	cuscinetto di gomma	4	13	M6 noce	4
3	Filtro	1	14	bullone M5	4
4	Anello di tenuta	1	15	M5 noce	4
5	nastro di teflon	1	16	M5 rondella	8
6	Interruttore del clacson	1	17	bullone M8	4
7	Sedile di montaggi di sicurezza	1	18	Dado M 8	4
8	Fusibile	1	19	Rondella M 8	4
9	Camera d'aria	1	20	M 5	4
10	Montatura a corno	1	21	serbatoio di accumulo dell'aria	1
11	M6 bullone	4	22	bullone	2

SICUREZZA E AVVERTENZE

ATTENZIONE: Leggere attentamente le istruzioni prima di utilizzare il prodotto.

La mancata osservanza di queste istruzioni può causare gravi lesioni. Rispettare sempre le norme di sicurezza.

1. La temperatura del compressore potrebbe essere molto elevata durante il funzionamento o dopo l'arresto, pertanto non toccarlo a pelle nuda.
2. Installare il sistema in un luogo piano, fresco e asciutto. Evitare zone calde e umide e non bagnare il motore del compressore.
3. L'altoparlante è molto potente, quindi tieni le orecchie lontane dall'altoparlante per evitare danni alle orecchie.
4. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con questo articolo o nelle sue vicinanze.

PRECAUZIONI DI MONTAGGIO:

1. Eseguire il montaggio solo seguendo queste istruzioni. Un montaggio improprio può comportare pericoli.
2. Durante il montaggio, indossare occhiali di sicurezza omologati ANSI e guanti da lavoro resistenti.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Tenere gli astanti fuori dall'area durante l'assemblaggio.
5. Non lavorare quando si è stanchi o sotto l'effetto di alcol, droghe o medicinali.
6. Le capacità del prodotto si applicano solo ai prodotti correttamente e completamente assemblati.

Montare su una superficie piana, livellata, dura e liscia in grado di sostenere in sicurezza una tromba pneumatica per camion completamente carica.

1. Installare il sistema in un'area fresca e asciutta. Evitare ambienti umidi e bagnati.

CONSERVARE QUESTE ISTRUZIONI

OPERAZIONE

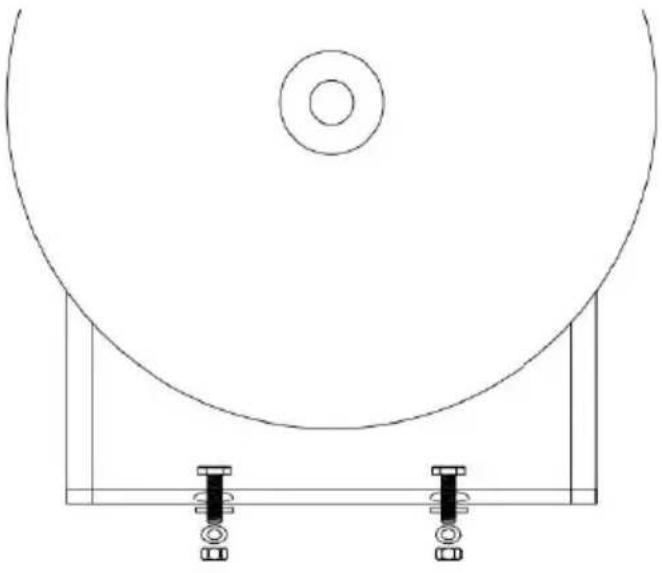

Passaggio 1: Utilizzare una chiave inglese da 14 mm o una chiave a bussola da 14 mm per fissare il compressore all'auto con (4 bulloni M8, 4 dadi, 4 rondelle piatte, 4 cuscinetti in gomma). Installare i bulloni attraverso la guarnizione - supporto del compressore - rondelle in gomma - telaio dell'auto - dadi.

Fase 2: Usare una chiave inglese da 10 mm o una chiave a bussola da 10 mm.

Fissare il supporto del clacson al clacson e all'auto utilizzando quattro bulloni M6, quattro dadi M6 e un treppiede. Installare i bulloni attraverso il treppiede: un'estremità attraverso il dado di bloccaggio del clacson e l'altra estremità attraverso il dado di bloccaggio del telaio dell'auto.

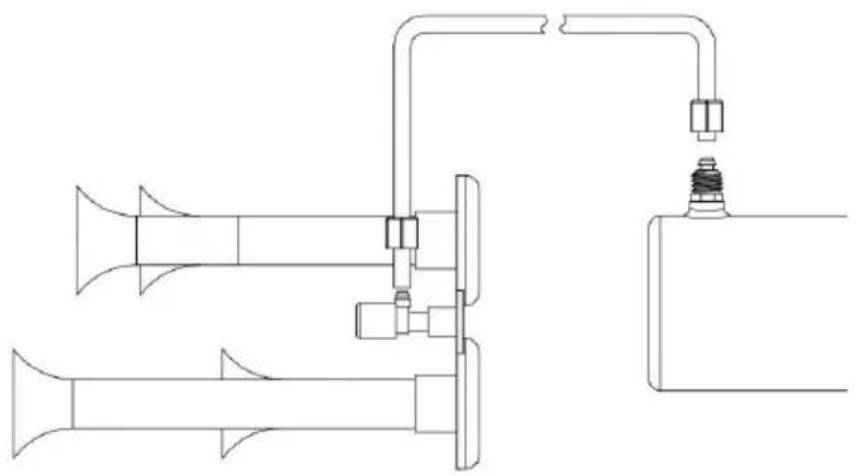

Fase 3: Fissare il connettore a entrambe le estremità del tubo come mostrato di seguito.

Fase 4: Inserire il tubo nel connettore come mostrato di seguito (il tubo sarà più facile da installare dopo il riscaldamento).

Fase 5: Installare e serrare il dado del raccordo dell'aria utilizzando una chiave inglese da 12 mm.

Fase 6: Avvitare la cinghia di tenuta attorno al giunto del tubo del gas del compressore e avvolgere la cinghia di tenuta sulla filettatura per più giri (se non sigillata, il numero di giri può essere aumentato fino a quando non è sigillata).

Rotazione in senso orario

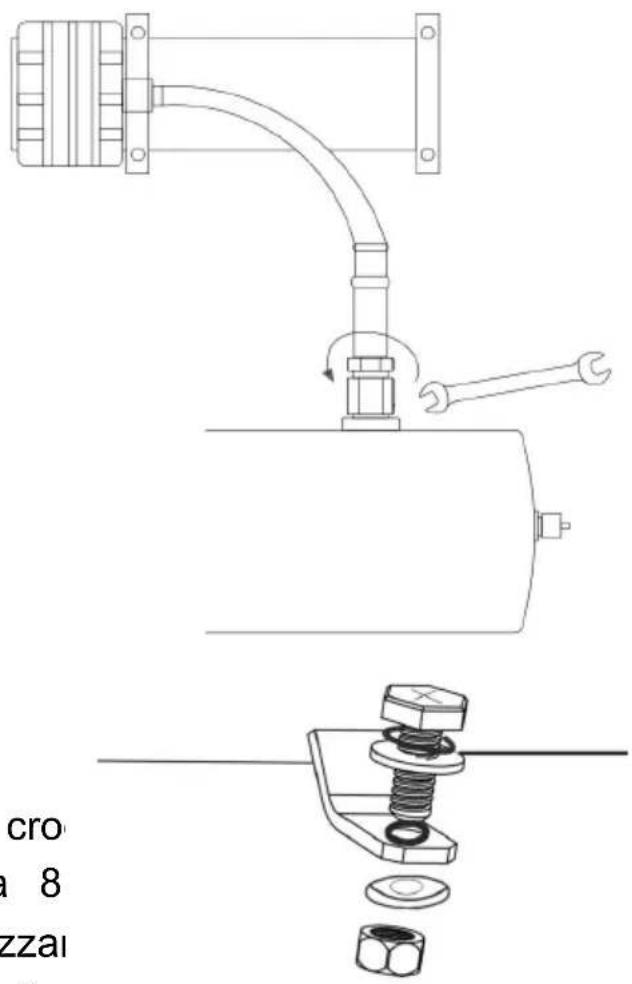

Fase 7: Il tubo del gas del compressore è installato sul serbatoio (serrare con una chiave aperta da 17 mm)

Fase 8: Utilizzare un cacciavite a croce, una chiave inglese o a bussola da 8 mm per fissare il compressore al telaio. Utilizzare bulloni M5 * 4, guarnizioni piatte * 8

guarnizioni a molla * 4, dadi M5 * 4. Sequenza di installazione: Avvitare attraverso la guarnizione a molla - guarnizione piatta - staffa del compressore - telaio dell'auto - guarnizione piatta - dado.

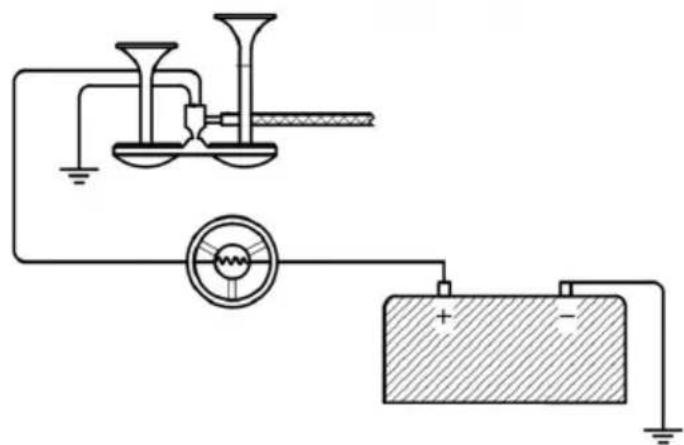

Fase 9: Collegare il cavo del clacson. Il clacson ha due linee di alimentazione (indipendentemente dal positivo e dal negativo): un filo (messa a terra negativa) e l'altro collegato all'alimentazione positiva dopo l'interruttore del clacson. (Come cavo di collegamento è necessario un filo di rame da 16 AWG e superiore)

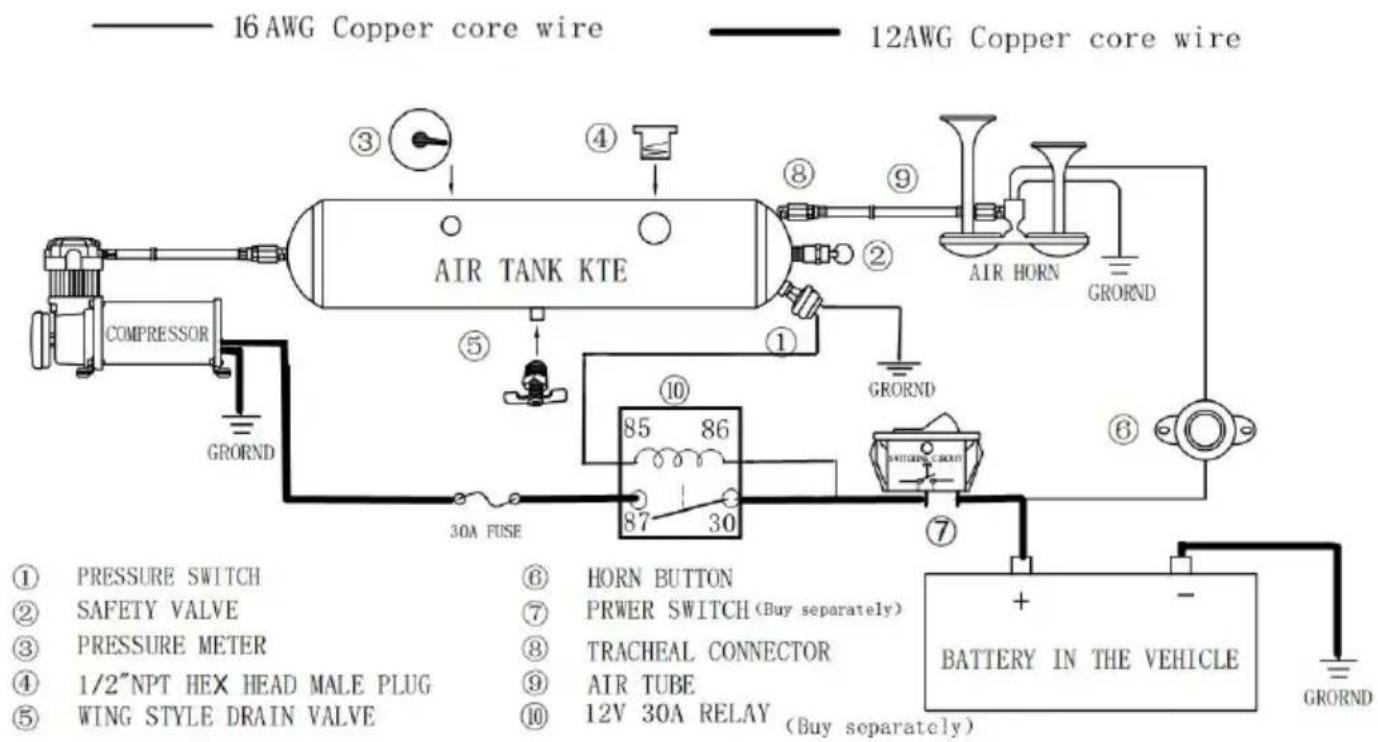

Fase 10: Collegamento della linea del compressore

10.1 Collegamento della linea principale del compressore (qui è necessario utilizzare un filo di rame 12AWG, relè 12V 30A, interruttore di alimentazione 30A, fusibile 30A): filo nero del compressore (negativo), linea rossa attraverso il fusibile al relè alla porta 87, porta del relè all'interruttore di alimentazione, l'interruttore di alimentazione al terminale positivo della batteria.

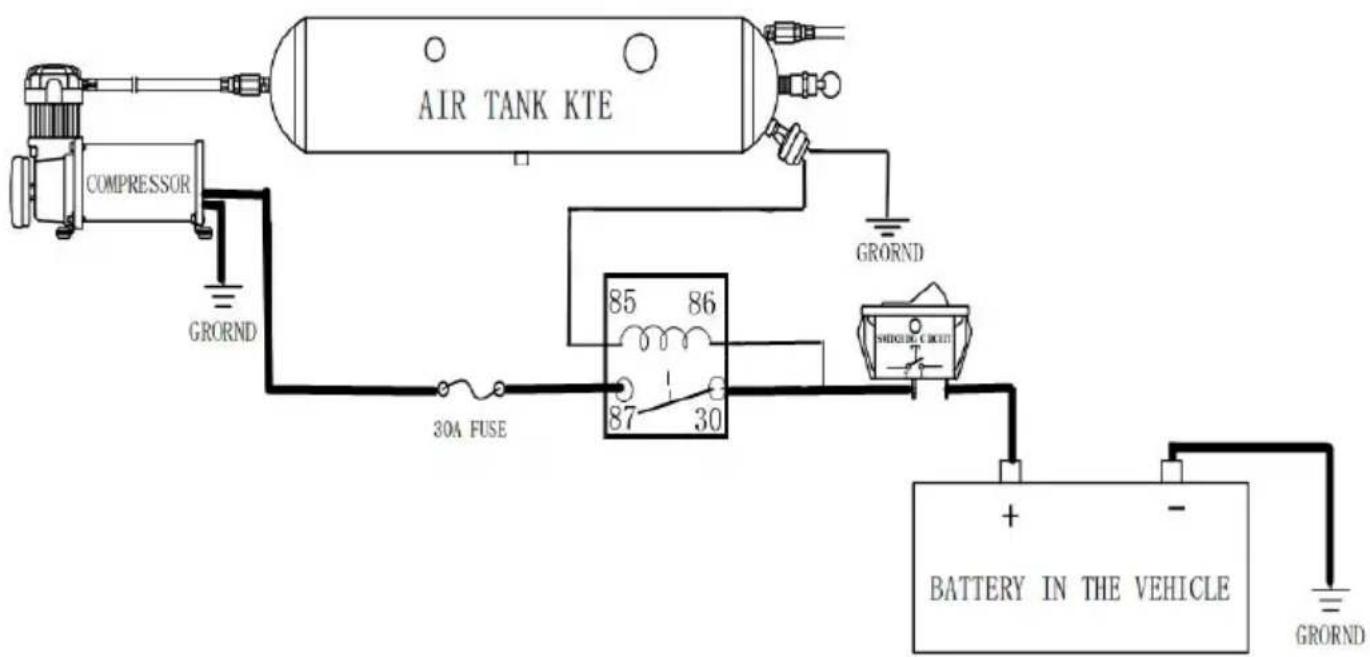

10.2 Collegamento del circuito del pressostato (in questo caso è necessario un filo di rame 16AWG). Il terminale del cablaggio del pressostato è collegato a due fili (positivo e negativo), uno è collegato alla porta relè 85 e la porta relè 86 è collegata all'estremità di uscita dell'interruttore di alimentazione del compressore.

Istruzioni di installazione. Aggiunto il metodo di utilizzo del tappo di scarico. 4. Ispezione regolare (generalmente ogni 5 mesi), da regolare in base all'uso di prodotti asciutti e bagnati

(Clima) Il contenitore per lo scarico del gas condensato, la pressione dell'aria deve essere inferiore a

Scaricare l'acqua a 0,1 MPa per evitare pericoli

Ruotare la valvola di scarico in senso antiorario per aprire lo scarico, serrare in senso orario (il serraggio non richiede troppa forza per evitare di danneggiare l'anello di tenuta)

Risoluzione dei problemi

Protezione automatica da sovraccarico termico

Il compressore d'aria è dotato di un dispositivo automatico di protezione da sovraccarico termico. Questa funzione è progettata per proteggere il compressore d'aria dal surriscaldamento e da danni permanenti. Il dispositivo di protezione da sovraccarico termico interrompe automaticamente l'alimentazione del compressore d'aria nel caso in cui la temperatura interna di esercizio del compressore superi i livelli di sicurezza durante un utilizzo eccessivo.

Se in qualsiasi momento durante l'uso il compressore d'aria dovesse spegnersi automaticamente, non tentare di riavviarlo. Spegnere l'unità e lasciarla raffreddare per circa 30 minuti. Questo consentirà al dispositivo di protezione da sovraccarico termico di ripristinarsi e di poter riprendere a utilizzare il compressore d'aria in sicurezza.

Il compressore funziona continuamente e il flusso d'aria è inferiore al normale	13. Consumo eccessivo di aria14. Collegamenti allentati15. Anello del piston o valvola di aspirazione usurati .16. Elemento del raccordo dell'aria	13. Ridurre il consumo di a14. Controllare tutti i collegamenti con una soluzione di acqua e sapone serrarli.15. Sostituire il compressore16. Sostituire l'elemento del filtro dell'aria
Il compressore funziona continuamente, provocando la valvola di sicurezza (se in dotazione) per slacciare	7. Pressostato difettoso8. Valvola di sicurezza difettosa	7. Sostituire il pressostato8. Sostituire la valvola di sicurezza
Umidità eccessiva nello scarico	7. Acqua in eccesso nel serbatoio dell'aria8. Alta umidità	7. Svuotare il serbatoio, inclinare il serbatoio per svuotarlo. Svuotare il serbato più frequentemente8. Spostare il compressore i
Il compressore non funziona	13. Nessuna alimentazione o interruttore di alimentazione in posizione OFF14. Fusibile bruciato15. Il motore si surriscalda16. Pressostato difettoso (se collegato a un pressostato).	16. Assicurarsi che l'interruttore del compressore sia acceso17. Scollegare il compressore dalla fonte di alimentazione, sostituire il fusibile. (Fare riferimento alla sezione Specifiche per il collegamento)18. amperaggio del fusibile)19. Lasciare raffreddare il compressore per circa 30 minuti per consentire
termico da sovraccarico si interrompe ripetutamente	7. Mancanza di ventilazione adeguata o temperatura ambiente troppo alta8. Valvole del compressore guaste	7. Spostare il compressore i un'area ben ventilata o in un'area con temperatura ambiente più bassa8. Sostituzione della valvola aspirazione.
Colpi o sferragliamenti eccessivi	7. Bulloni di montaggio allentati8. Il cilindro o l'anell del pistone sono usurati	7. Stringere i bulloni8. Sostituire il compressore
Il clacson non funziona	1. L'alimentatore non è acceso2. Nessuna aria compressa3. Tensione o corren insufficienti4. Guasto dell'elettrovalvola	1. Collegare correttamente il circuito e accendere l'alimentatore2. Collegare correttamente il tubo dell'aria e assicurarsi c non sia bloccato3. Accorciare o ispessire il cavo di alimentazione del clacson finché il guasto non scompare e collegare il cavo alimentazione del clacson direttamente al test della

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata nell'Unione Europea. Questo vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere conferiti a un centro di raccolta differenziata, punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.
