Tipo di prodotto	Clacson ad aria per camion
Marca	Vevor
Modello	HS-550
Tensione	12 V
Potenza	170 W
Intervallo di pressione di lavoro	90-120 psi (accensione/spegnimento)
Capacità del serbatoio	0,8 gal (circa 3 L)
Livello sonoro massimo	150 dB
Peso netto	5,45 kg
Compressore integrato	Sì (1 pezzo)
Numero di clacson	1
Accessori inclusi	Tubo dell'aria, nastro in teflon, tamponi in gomma, fusibile, bulloni/dadi/rosette M6
Protezione termica	Spegnimento automatico in caso di surriscaldamento
Fusibile consigliato	20 A
Sezione cavo consigliata	14 AWG per compressore, 16 AWG per clacson
Manutenzione	Svuotare il serbatoio circa ogni 5 mesi
Precauzioni di sicurezza	Non toccare il compressore caldo; indossare occhiali e guanti durante il montaggio

Domande frequenti - HS-550 Vevor

Come installare il compressore sul veicolo?

Fissare il compressore al telaio utilizzando i bulloni M6, dadi, rosette piatte e tamponi in gomma forniti. Utilizzare una chiave da 10 mm o una chiave a bussola da 1,5 mm. Assicurarsi che la superficie di montaggio sia piana e pulita.

Cosa fare se il clacson non emette alcun suono?

Verificare prima l'alimentazione: assicurarsi che l'interruttore sia in posizione ON e che il fusibile non sia bruciato. Quindi controllare la pressione dell'aria: il serbatoio deve essere tra 90 e 120 psi. Se il problema persiste, controllare i collegamenti elettrici e l'elettrovalvola; sostituirla se necessario.

Come svuotare il serbatoio dell'aria?

Spegnere l'alimentazione e ridurre la pressione del serbatoio a meno di 0,1 MPa. Aprire il rubinetto di scarico situato nella parte inferiore del serbatoio per drenare l'acqua condensata. Eseguire questa operazione regolarmente, soprattutto in clima umido, almeno ogni 5 mesi.

Perché il compressore si ferma automaticamente?

È dovuto alla protezione termica integrata. Se il compressore si surriscalda (uso eccessivo, scarsa ventilazione), il dispositivo interrompe l'alimentazione. Lasciare raffreddare l'apparecchio per circa 20 minuti prima di riavviarlo. Migliorare la ventilazione se necessario.

Quali sono le precauzioni di sicurezza essenziali durante l'installazione?

Indossare occhiali di sicurezza approvati ANSI e guanti robusti. Installare su una superficie piana, dura e stabile. Tenere lontani bambini e spettatori. Non assemblare sotto l'effetto di alcol o farmaci. Rispettare tutte le istruzioni di montaggio.

Come collegare correttamente i cavi elettrici?

Per il compressore: utilizzare un cavo di rame da 14 AWG. Collegare il filo nero al terminale negativo (massa) e il filo rosso al terminale positivo tramite un interruttore di alimentazione da 20 A. Per il clacson: utilizzare cavo da 16 AWG minimo, collegare le due linee di alimentazione (positiva e negativa) indipendentemente.

Quale pressione dell'aria è necessaria per far funzionare il clacson?

Il clacson funziona quando la pressione nel serbatoio è compresa tra 90 e 120 psi. Il compressore si accende a 90 psi e si spegne a 120 psi. Controllare il manometro per monitorare la pressione.

Cosa fare in caso di rumore anomalo del compressore?

Un rumore di battito o tintinnio può indicare bulloni di montaggio allentati o un pistone/segmento usurato. Stringere i bulloni. Se il rumore persiste, sostituire il pistone o la valvola di aspirazione.

Come sostituire il fusibile?

Scollegare prima il compressore dalla fonte di alimentazione. Individuare il portafusibile (spesso sul filo rosso). Sostituire il fusibile bruciato con uno dello stesso valore, consigliato 20 A. Ricollegare e testare.

Si può usare questo clacson su tutti i veicoli a 12 V?

Sì, questo clacson è progettato per sistemi elettrici 12 V (auto, camion, barche). Assicurarsi che la batteria possa fornire corrente sufficiente (circa 15 A per il compressore). Verificare lo spazio di montaggio disponibile.

MANUALE UTENTE HS-550 Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

CLACSON PER CAMION

MODELLO: HS-660/HS-550/HS-661/HS-551

Centro di supporto VEVOR

Modello	HS-660	HS-550	HS-661	HS-551
Voltaggio	12	12	12	12
Potenza (w)	190	170	190	170
Intervallo di pressione di esercizio (psi)	ACCESO: 90 SPENTO: 120	ACCESO: 90 SPENTO: 120	ACCESO: 90 SPENTO: 120	ACCESO : 90 SPENTO : 120
Capacità del serbatoio di stoccaggio (gal)	1.6	0,8	1.6	0,8
Suono in uscita massimo (dB)	1 5 0	150	150	150
netto (kg)	6.1	5.45	4.65	4.5

PART LIST

NO.	Nome	HS-660	HS-550	HS-661	HS-551
1	compressore	1	1	1	1
2	corno	2	1	0	0
3	Camera d'aria	1	1	1	1
4	Collegamento del corno	1	0	0	0
5	Montatura a corno	1	1	0	0
6	nastro di teflon	1	1	1	1
7	cuscinetto di gomma	4	4	4	4
8	Sedile di montaggio di sicurezza	1	1	1	1
9	Fusibile	1	1	1	1
10	M 6 bullone	12	8	4	4
11	M 6 noce	12	8	4	4
12	Rondella M 6	12	4	4	4
13	Giunto del tubo dell'aria	0	0	1	1

SECURITY & WARNINGS

ATTENZIONE: Leggere attentamente le istruzioni prima di utilizzare questo prodotto. La mancata osservanza di queste istruzioni può causa gravi lesioni. Rispettare sempre le norme di sicurezza.

1. La temperatura del compressore potrebbe essere molto elevata dura il funzionamento o dopo l'arresto, pertanto non toccarlo a pelle nuda.
2. Installare il sistema in un luogo piano, fresco e asciutto. Evitare z calde e umide e non bagnare il motore del compressore.
3. L'altoparlante è molto potente, quindi tieni le orecchie lontane dall'altoparlante per evitare danni alle orecchie.
4. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con questo articolo o nelle sue vicinanze.

PRECAUZIONI DI MONTAGGIO:

1. Montare solo secondo queste istruzioni. Un montaggio improprio può comportare pericoli.

2. Durante il montaggio, indossare occhiali di sicurezza approvati ANS guanti da lavoro resistenti.

3. Mantenere l'area di assemblaggio pulita e ben illuminata.

4. Durante l'assemblea, tenere gli astanti lontani dall'area.

5. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe (medicinali.

6. Le capacità del prodotto si applicano solo ai prodotti correttamente completamente assemblati.

7. Montare su una superficie piana, livellata, dura e liscia, in grado o sostenere in sicurezza una tromba pneumatica di un camion completamente carica.

CONSERVARE QUESTE ISTRUZIONI

OPERATION

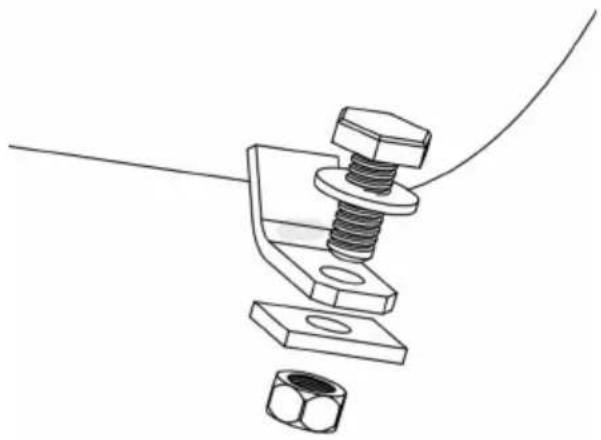

Passaggio 1: utilizzare un 10 chi inglese da 10 mm o una chiave da 10 Chiave a bussola da 1,5 fissare il compressore all'auto utilizzando bulloni M6, quattro dad quattro rondelle piatte e quattro cuscinetti in gomma. Installare i b attraverso la guarnizione, il suppor del compressore, le rondelle in gc il telaio dell'auto e i dadi.

Passaggio 2: utilizzare un 10 chiave inglese da 10 mm o ur chiave inglese da 10 Chiave a bussola da 1 mm per fissare i supporto del clacson al clacson all'auto utilizzando quattro bullon M6, quattro dadi M6 e un trep Installare i bulloni attraverso il treppiede: un'estremità attravers il dado di bloccaggio del clac: l'altra estremità attraverso il da di bloccaggio dell'auto.

Montaggio del corno modello

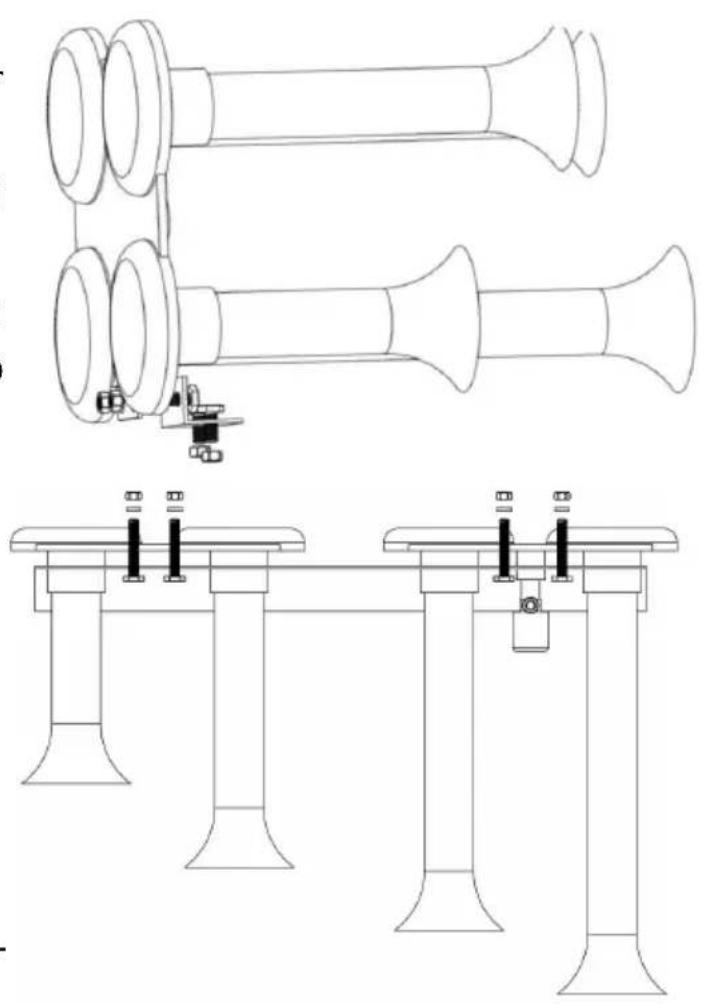

HS-660 Fase 1 : utilizzare una chiave inglese da 10 mm o una chiabussola da 10 mm per fissare i due corni al supporto utilizzando qua bulloni M6, quattro dadi M6, quattro guarnizioni M6 e un treppiede. Installare i bulloni attraverso il treppiede, attraverso il corno, attraverso guarnizione e bloccare i dadi.

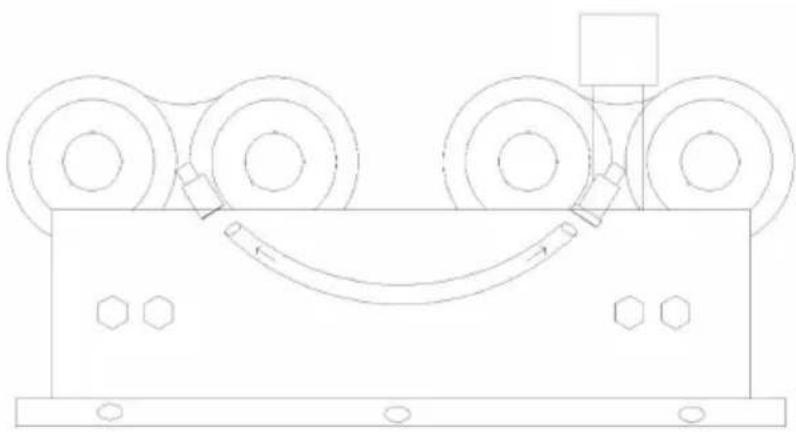

2.2 Assemblaggio del clacson modello HS-6 Fase 2: inserire i connettori dei due clacson utilizzando il raccordo del tubo flessibile.

Fase 3: Fissare il dado accoppiamento a entrambe le estremità de tubo.

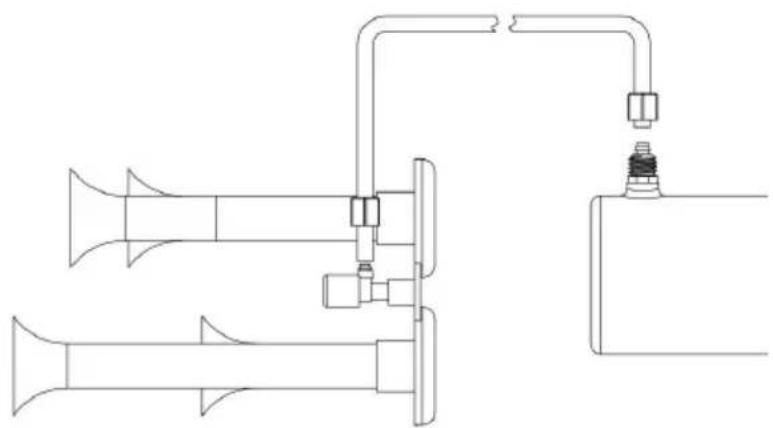

Fase 4: Collegare il tubo al connec ( il tubo sarà più facile da installare il riscaldamento)

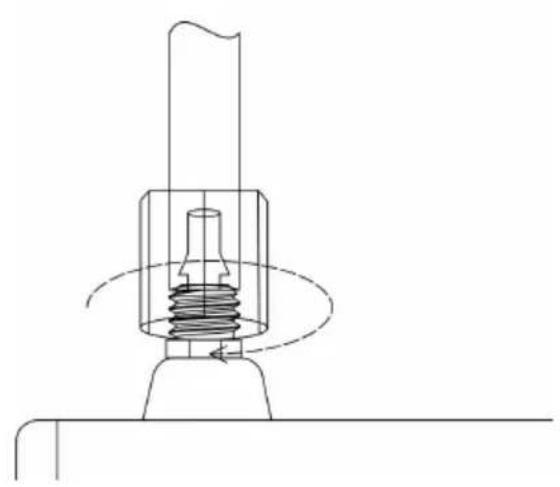

Passaggio 5: utilizzare un 12 Chiave da mm per serrare il dado del tubo dell'aria.

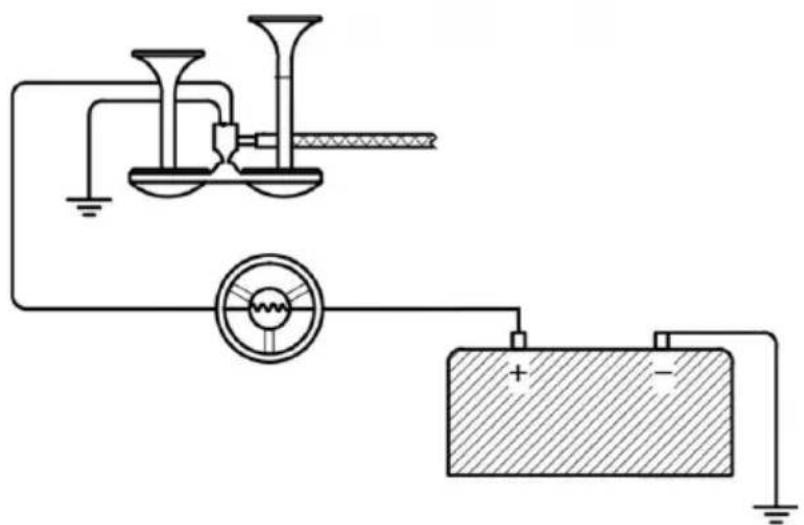

Fase 6: utilizzare un filo rame da 16 AWG e superiore per collegare la linea del clacson; il clac ha due linee di alimentazione (indipendentemente dai terminali positivo e negativo), una base in f (terminale negativo) e l'a è collegata

all'alimentazione del terminale positivo dopo l'interruttore del clacson.

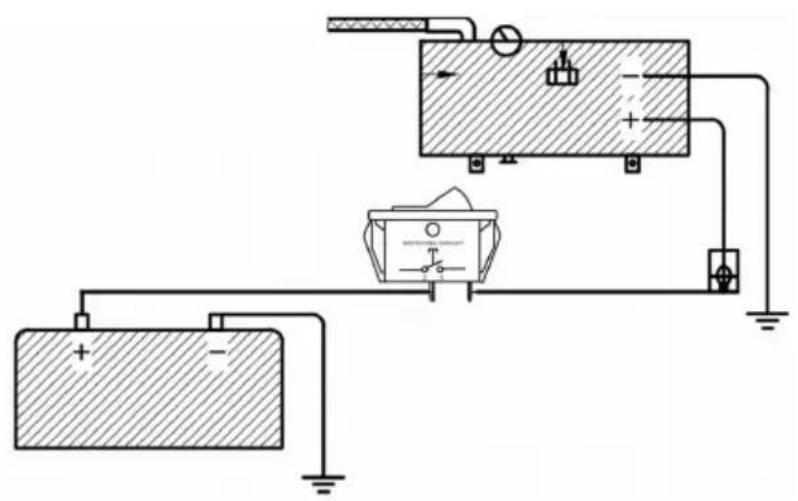

Fase 7: Utilizzare un filo rame 14AWG, un interrutt di alimentazione da 20A, un'assicurazione da 20A, collegare la linea del compressore, la linea nera del compressore al ferro (elettrodo negativo), la line rossa è collegata all'elettrodo positivo della batteria tramite l'interruttore

Istruzioni di installazione Aggiunto il metodo di utilizzo del tappo di sc 4. Ispezione regolare (generalmente ogni 5 mesi), da regolare in base all'uso di prodotti asciutti e bagnati

(Clima) Il contenitore per lo scarico del gas condensato, la pressione dell'aria deve essere inferiore a

Scaricare l'acqua a 0,1 jmpa per evitare pericoli

(Durante l'installazione, ruotare il nastro sigillante in senso orario e avvolgerlo saldamente attorno alla filettatura. Dopo circa 5-10 giri, sigil e serrare la vite di scarico.)

Risoluzione dei problemi

Protezione automatica da sovraccarico termico

Il compressore d'aria è dotato di un dispositivo di protezione termica automatica. Questa funzione è progettata per proteggere il compressore d'aria dal surriscaldamento e da danni permanenti. Il dispositivo di protezione termica interrompe automaticamente l'alimentazione del compressore d'aria nel caso in cui la temperatura interna di esercizio compressore superi i livelli di sicurezza durante un utilizzo eccessivo. Se in qualsiasi momento durante l'uso il compressore d'aria dovesse spegnersi automaticamente, non tentare di riavviarlo. Spegnere l'alimentazione e lasciare raffreddare l'unità per circa 20 minuti. Questo consentirà al dispositivo di protezione da sovraccarico termico di ripristinarsi e di poter riprendere a utilizzare il compressore d'aria in sicurezza.

la pressione dell'acqua cala quando i compressori si spengono	7. Rubinetto di scarico allentato8. Collegamenti allentati	7. Avvolgere il filo con nastro sigillante e stringerlo8. Controllare tutti i collegamenti una soluzione di acqua e sapone serrare
Il compressore funziona continuamente e il flusso d'aria è inferiore al normale	10. Consumo eccessivo di aria11. Collegamenti allentati12. Fascia elastica o valvola di aspirazione usurate.	10. Ridurre il consumo di aria11. Controllare tutti i collegamenti con una soluzione di acqua e sapone e serrarli.Avvolgere i filetti del giunto che perde con nastro sigillante e stringere il giunto di perdita Filo avvolto con nastro sigillante e sigillato stretto
Umidità eccessiva nello scarico	7. Acqua in eccesso nel serbatoio dell'aria8. Alta umidità	7. Svuotare il serbatoio, inclinare serbatoio per svuotarlo. Svuotare serbatoio più frequentemente8. Spostare il compressore in un'area con meno umidità o
Il compressore non funziona	13. Nessuna alimentazione o interruttore di alimentazione in posizione OFF14. Fusibile bruciato15. Il motore si surriscalda16. Pressostato difettoso (se collegato a un	13. Assicurarsi che l'interruttore de compressore sia acceso14. Scollegare il compressore dalla fonte di alimentazione, sostituire il fusibile. (Fare riferimento alla sezione Specifiche per il collegamento amperaggio del fusibile)15. Lasciare raffreddare il compressore per circa 30 minuti consentire all'interruttore di
Il protettore termico da sovraccarico	7. Mancanza di ventilazione adeguata o	4. Spostare il compressore in un'area ben ventilata o in un'area con temperatura ambiente più bas
Compressore Rumore anomalo, battito o tintinnio eccessivi	7. Bulloni di montaggio allentati8. Il cilindro o l'anel del pistone sono usurati	7. Stringere i bulloni8. Pistone o valvola di aspirazioni sostitutivi.
Il clacson non funziona	1. L'alimentatore non è acceso2. Nessuna aria compressa3. Tensione o corrente insufficienti4. Guasto dell'elettrovalvola	1. Collegare correttamente il circui e accendere l'alimentatore2. Collegare correttamente il tubo dell'aria e assicurarsi che non sia bloccato3. Accorciare o ispessire il cavo alimentazione del clacson finché il guasto non scompare e collegare cavo di alimentazione del clacson direttamente al test della batteria dell'automobile4. Sostituire l'elettrovalvola
