Producttype	Luchthoorn voor vrachtwagen
Merk	Vevor
Model	HS-550
Spanning	12 V
Vermogen	170 W
Werkdrukbereik	90-120 psi (aan/uit)
Tankinhoud	0,8 gal (ongeveer 3 L)
Maximaal geluidsniveau	150 dB
Netto gewicht	5,45 kg
Ingebouwde compressor	Ja (1 stuk)
Aantal hoorns	1
Inbegrepen accessoires	Luchtslang, teflon tape, rubberen pads, zekering, M6 bouten/moeren/ringen
Thermische beveiliging	Automatische uitschakeling bij oververhitting
Aanbevolen zekering	20 A
Aanbevolen draaddoorsnede	14 AWG voor compressor, 16 AWG voor hoorn
Onderhoud	Tank ongeveer elke 5 maanden aftappen
Veiligheidsmaatregelen	Raak de hete compressor niet aan; draag een bril en handschoenen bij montage

Veelgestelde vragen - HS-550 Vevor

Hoe installeer ik de compressor op het voertuig?

Bevestig de compressor aan het chassis met de meegeleverde M6 bouten, moeren, platte ringen en rubberen pads. Gebruik een 10 mm sleutel of een 1,5 mm dopsleutel. Zorg ervoor dat het montageoppervlak vlak en schoon is.

Wat te doen als de hoorn geen geluid maakt?

Controleer eerst de stroomvoorziening: zorg ervoor dat de schakelaar in de AAN-stand staat en dat de zekering niet is doorgebrand. Controleer vervolgens de luchtdruk: de tank moet tussen 90 en 120 psi zijn. Als het probleem aanhoudt, controleer dan de elektrische aansluitingen en de elektromagnetische klep; vervang deze indien nodig.

Hoe tap ik de luchttank af?

Schakel de stroom uit en verlaag de tankdruk tot onder 0,1 MPa. Open de aftapkraan onderaan de tank om het condenswater af te voeren. Voer deze bewerking regelmatig uit, vooral in een vochtig klimaat, minstens elke 5 maanden.

Waarom stopt de compressor automatisch?

Dit komt door de ingebouwde thermische beveiliging. Als de compressor oververhit raakt (overmatig gebruik, slechte ventilatie), schakelt het apparaat de stroom uit. Laat het apparaat ongeveer 20 minuten afkoelen voordat u het opnieuw start. Verbeter de ventilatie indien nodig.

Wat zijn de essentiële veiligheidsmaatregelen tijdens de installatie?

Draag ANSI-goedgekeurde veiligheidsbril en stevige handschoenen. Installeer op een vlak, hard en stabiel oppervlak. Houd kinderen en toeschouwers op afstand. Monteer niet onder invloed van alcohol of medicijnen. Volg alle montage-instructies.

Hoe sluit ik de elektrische draden correct aan?

Voor de compressor: gebruik een koperdraad van 14 AWG. Sluit de zwarte draad aan op de negatieve pool (massa) en de rode draad op de positieve pool via een 20 A stroomschakelaar. Voor de hoorn: gebruik minimaal 16 AWG draad en sluit de twee stroomlijnen (positief en negatief) onafhankelijk aan.

Welke luchtdruk is nodig om de hoorn te laten werken?

De hoorn werkt wanneer de druk in de tank tussen 90 en 120 psi ligt. De compressor start bij 90 psi en stopt bij 120 psi. Controleer de manometer om de druk in de gaten te houden.

Wat te doen bij abnormaal geluid van de compressor?

Een kloppend of ratelend geluid kan wijzen op losse montagebouten of een versleten zuiger/segment. Draai de bouten vast. Als het geluid aanhoudt, vervang dan de zuiger of de inlaatklep.

Hoe vervang ik de zekering?

Koppel eerst de compressor los van de stroombron. Zoek de zekeringhouder (vaak op de rode draad). Vervang de doorgebrande zekering door een zekering van dezelfde waarde, aanbevolen 20 A. Sluit opnieuw aan en test.

Kan deze hoorn op alle 12 V voertuigen worden gebruikt?

Ja, deze hoorn is ontworpen voor 12 V elektrische systemen (auto's, vrachtwagens, boten). Zorg ervoor dat de accu voldoende stroom kan leveren (ongeveer 15 A voor de compressor). Controleer de beschikbare montageruimte.

GEBRUIKSAANWIJZING HS-550 Vevor

VEVOR Ondersteuningscentrum

WAARSCHUWING: Lees de instructies voordat u dit product gebruikt. niet naleven hiervan kan leiden tot ernstig letsel. Neem altijd de rege veilig gebruik in acht.

1. De temperatuur van de compressor kan erg hoog zijn tijdens gebrin nadat deze is gestopt. Raak de compressor daarom niet met blote hu aan.
2. Installeer het systeem op een vlakke, koele en droge plaats. Verm warme en vochtige ruimtes en zorg ervoor dat de compressormotor ni nat wordt.
3. De luidspreker maakt erg veel lawaai. Houd uw oren daarom uit van de luidspreker om gehoorschade te voorkomen.
4. Dit product is geen speelgoed. Laat kinderen niet met of in de bu dit artikel spelen.

MONTAGEVOORZORGSMAATREGELEN:

1. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan gevaarlijk zijn.

2. Draag tijdens de montage een ANSI-goedgekeurde veiligheidsbril en stevige werkhandschoenen.

3. Houd de verzamelplaats schoon en goed verlicht.

4. Houd omstanders tijdens de montage uit de buurt.

5. Kom niet in actie als u moe bent of onder invloed van alcohol, of medicijnen.

6. De producteigenschappen gelden uitsluitend voor producten die volle en naar behoren zijn gemonteerd.

7. Monteer de apparatuur op een vlak, egaal, hard en glad oppervlak een volledig beladen vrachtwagenhoorn veilig kan dragen .

BEWAAR DEZE INSTRUCTIES

OPERATION

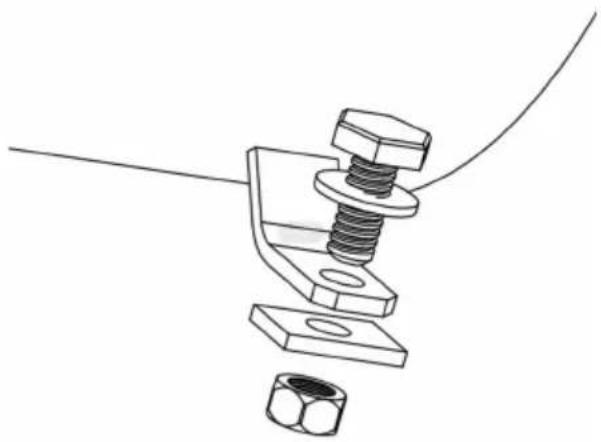

Stap 1 : Gebruik een 10 mm steeksleutel of een 10 1/4 mm dopsleutel om de compressor aan auto te bevestigen met M6-bouten vier moeren, vier sluitringen en vier rubberen kussentjes. Plaats de bo door de pakking, compressorsteun, rubberen ringen, het autoframe en moeren.

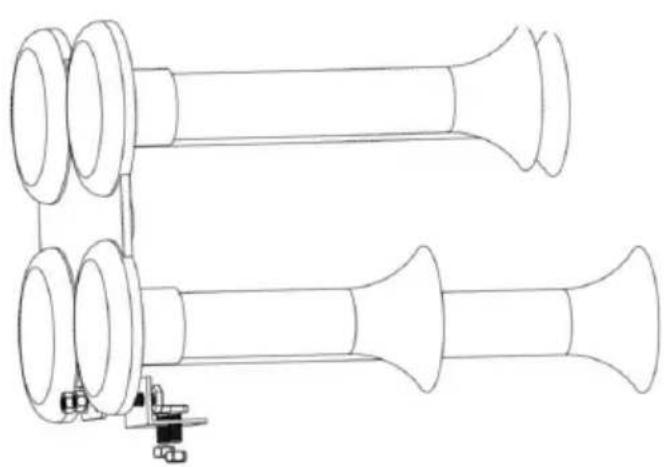

Stap 2 : Gebruik een 10 mm steeksleutel of een 10 1/4 mm dopsleutel om de claxonsteun a de claxon en de auto te beves met vier M6-bouten, vier M6-moeren en een statief. Plaat de bouten door het statief - he uiteinde door de claxonborgmoer het andere uiteinde door de borgmoer van de auto .

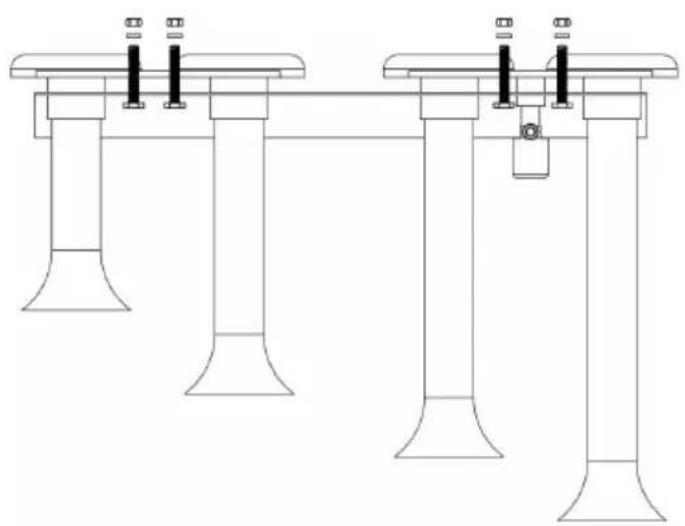

2.1 Model HS-660 Hoornmonta Stap 1 : Gebruik een steeksle van 10 mm of een dopsleutel 10 mm om de twee hoorns a steun te bevestigen met vier M6-bouten, vier M6-moeren, vier M6-pakkingen en één statief. Plaats de bouten door het sta door de hoorn, door de pakki

en draai de moeren vast.

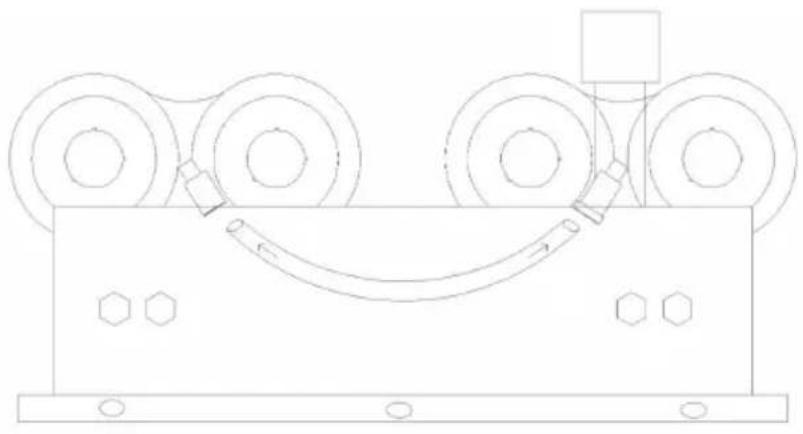

2.2 Montage van de hoorn van model HS-660 Stap 2: Plaat de connectoren van c twee hoorns met beh van de slangpilaar.

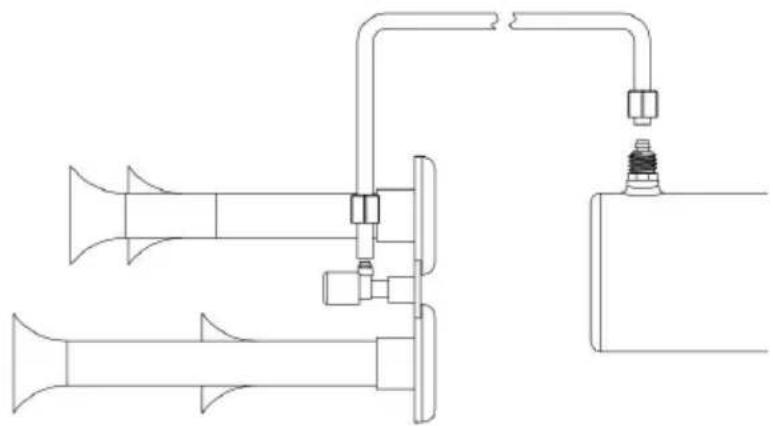

Stap 3 : Bevestig de koppelmoer aan beide uiteinden van de slang .

Stap 4: Steek de slang in de conr (de slang is gemakkelijker te installe na verhitting)

Stap 5: Gebruik een 12 mm steeksle om de moer van de luchtleiding vast draaien.

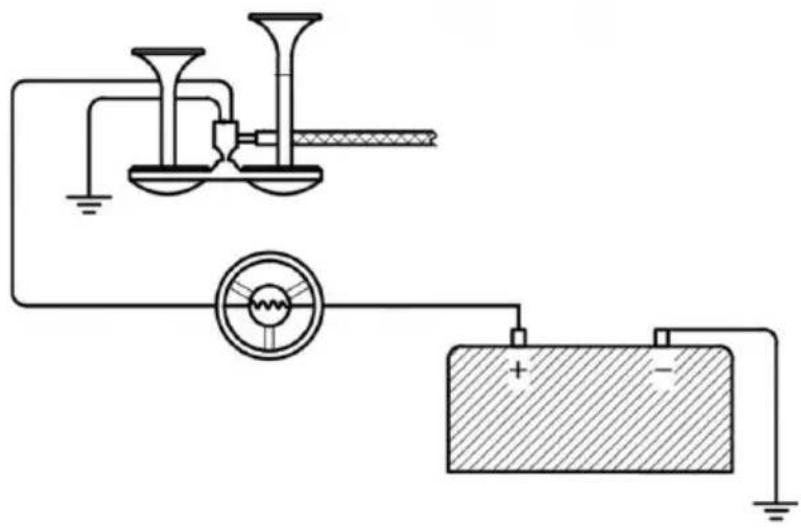

Stap 6: Gebruik 16AWG sterker koperdraad om d hoornlijn aan te sluiten. hoorn heeft twee stroomkabels (ongeacht c positieve en negatieve aansluitingen), één basisijzer (negatieve aansluiting) en de ander aangesloten op de positieve aansluiting van voeding na de hoornschakelaar.

Stap 7: Gebruik koperdra 14AWG, 20A aan/uit-schakelaar, 20A verzekering, sluit de compressorlijn aan, de zwarte lijn van de compressor op het strijkijz (negatieve elektrode), de rode lijn wordt aangeslote

op de positieve elektrode van de batterij via de aan/uit-schakelaar.

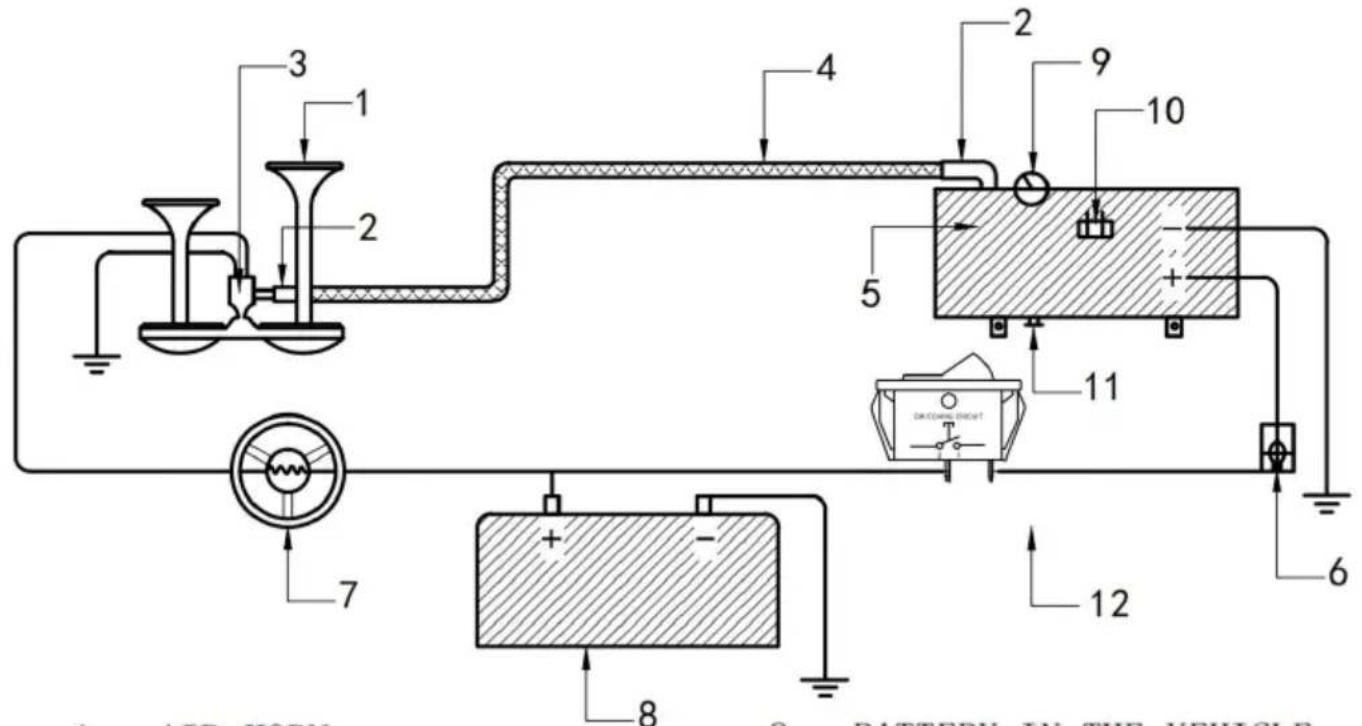

1 AIR HORN
2 GAS POPE JOINT
3 AIR HORN SOLENOID
4 AIR TUBE
5 AIR COMPR ESSOR
6 FUSE WIRE
7 HORN BUTTON

8 BATTERY IN THE VEHICLE
9 PRESSURE METER
10 PRESSURE SWITCH
11 DRAIN VALVE
12 POWER SWITCH

Installatie-instructies Methode voor het gebruik van de aftapplug toegevoegd

1. Regelmatige inspectie (over het algemeen elke 5 maanden), moet worden aangepast aan het gebruik van droog en nat

(Klimaat) De container voor het afvoeren van gecondenseerd gas, de luchtdruk moet lager zijn dan

Water afvoeren met 0,1 jmpa om gevaar te voorkomen

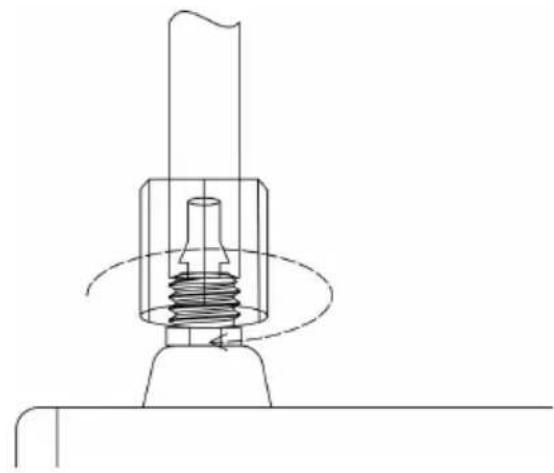

(Draai tijdens de installatie de afdichtingstape met de klok mee en wi deze strak om de schroefdraad. Na ongeveer 5-10 slagen sluit u de aftapschroef af en draait u deze vast.)

Probleemoplossing

Automatische thermische overbelastingsbeveiliging

Uw luchtcompressor is uitgerust met een automatische thermische overbelastingsbeveiliging. Deze functie is ontworpen om de

luchtcompressor te beschermen tegen oververhitting en permanente schade aan uw luchtcompressor. De thermische overbelastingsbeveiliging schakelt automatisch de stroom naar uw luchtcompressor uit als de in bedrijfstemperatuur van de luchtcompressor tijdens overmatig gebruik boven een veilig niveau stijgt.

Mocht uw luchtcompressor tijdens het gebruik automatisch uitschakelen, probeer hem dan niet opnieuw te starten. Schakel de stroom uit en apparaat ongeveer 20 minuten afkoelen. Hierdoor wordt de thermische overbelastingsbeveiliging gereset, zodat u de luchtcompressor weer veilig kunt gebruiken.

de druk in de leidingen daalt wanneer de compressoren worden	13. Losse aftapkraan 14. Losse verbindingen	13. Wikkel de draad in met afdichtingstape en trek deze strak 14. Controleer alle verbindingen m een oplossing van water en zeep draai ze goed vast.
Compressor draait continu en luchtstroom lager dan normaal	19. Overmatig luchtverbruik 20. Losse verbindingen 21. Versleten zuigerveer of inlaatklep.	19. Verminder het luchtverbruik 20. Controleer alle verbindingen m een oplossing van water en zeep draai ze goed vast. Omwikkel de lekkende verbindingsdraden met afdichtingstape en draai de lekken verbinding vast. Draad omwikkeld met afdichtingstape en vastgezet
Overmatig vocht in de afscheiding	13. Overmatig water in de luchttank14. Hoge luchtvochtigheid	13. Leeg de tank, kantel de tank leeg te laten lopen. Leeg de tan vaker.14. Verplaats de compressor naar een gebied met minder vochtigheid
Compressor werkt niet	25. Geen stroom, of de schakelaar staat in de UIT-stand26. Doorgebrande zekering27. Motor oververhit28. Defecte drukschakelaar (indien aangesloten op een drukschakelaar).	25. Zorg ervoor dat de compressorschakelaar op AAN staat26. Koppel de compressor los van de stroombron en vervang de zekering. (Raadpleeg het gedeelte Specificaties voor de aansluiting.) zekering ampèrage)27. Laat de compressor ongeveer 30 minuten afkoelen zodat de thermische overbelastingsschakelaar kan
Thermische overbelastings beveiliging	13. Gebrek aan goede ventilatie of te hoge	7. Verplaats de compressor naar een goed geventileerde ruimte of een ruimte met een lagere
Compressor Abnormaal geluid, overmatig kloppen of ratelen	13. Losse bevestigingsbouten14. Cilinder of zuigerveer is versleten	13. Bouten vastdraaien14. Vervangende zuiger of inlaatklep.
Claxon werkt niet	1. De voeding is nie ingeschakeld2. Geen perslucht3. Onvoldoende spanning of stroom4. Storing van de magneetklep	1. Sluit het circuit correct aan en schakel de voeding in2. Sluit de luchtslang correct aan zorg ervoor dat de luchtslang vrij3. Verkort of verdik het claxonsno totdat de storing verdwijnt en slui het claxonsnoer rechtstreeks aan de auto-accutest4. Vervang het magneetventiel

Dit product valt onder de bepalingen van de Europese Richtl 2012/19/EU. Het symbool met een doorgekruiste vuilnisbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normal-

huisvuil worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.
