Type product	Luchthoorn voor vrachtwagen
Merk	Vevor
Model	HS-661
Voedingsspanning	12 V
Nominaal vermogen	190 W
Werkdruk	Start 90 psi, Stop 120 psi
Tankcapaciteit	1,6 gallon (ongeveer 6 L)
Maximaal geluidsniveau	150 dB
Netto gewicht	4,65 kg
Compressor	Inbegrepen (1 stuks)
Hoorn	Inbegrepen (hoeveelheid niet gespecificeerd)
Luchtslang	Inbegrepen
Teflon tape	Inbegrepen
Rubberen pads	4 inbegrepen
M6 bouten en moeren	Inbegrepen
Aanbevolen zekering	20 A
Thermische beveiliging	Ja, automatische uitschakeling bij oververhitting
Onderhoud	Water uit de tank aftappen elke 5 maanden
Veiligheid	Gebruik veiligheidsbril en handschoenen; vermijd contact met hete compressor
Gebruik	Vrachtwagens, voertuigen, pneumatische systemen

Veelgestelde vragen - HS-661 Vevor

Hoe installeer ik de Vevor HS-661 luchthoorn?

Bevestig eerst de compressor aan het voertuig met behulp van de M6 bouten, moeren en rubberen pads. Sluit de luchtslang aan tussen de compressor en de hoorn. Gebruik teflon tape op de schroefdraden om afdichting te garanderen. Sluit de stroom aan: zwarte draad aan de minpool van de accu, rode draad via een schakelaar en 20A zekering aan de pluspool. Raadpleeg het bedradingsschema in de handleiding.

Wat te doen als de compressor niet stopt?

Controleer de drukschakelaar: deze moet de stroom uitschakelen bij 120 psi. Als de drukschakelaar defect is, vervang deze dan. Zorg er ook voor dat er geen luchtlek is die voorkomt dat de druk de uitschakeldrempel bereikt.

Waarom stopt de compressor plotseling tijdens gebruik?

De compressor is uitgerust met een thermische beveiliging die de stroom uitschakelt bij oververhitting. Laat het apparaat ongeveer 20 minuten afkoelen voordat u het opnieuw start. Zorg voor voldoende ventilatie rond de compressor.

Hoe tap ik water uit de tank af?

Open de aftapkraan aan de onderkant van de tank. Zorg ervoor dat de interne druk lager is dan 0,1 MPa (ongeveer 15 psi) voor het aftappen. Voer deze handeling elke 5 maanden uit, of vaker in vochtig klimaat.

De hoorn werkt niet, wat controleren?

Controleer eerst de elektrische voeding: de hoorn moet correct zijn aangesloten. Zorg ervoor dat de compressor perslucht levert (voldoende druk). Als de spanning te laag is, gebruik dan een dikkere kabel. Als de magneetklep defect is, vervang deze dan.

De compressor maakt een abnormaal geluid, wat doen?

Controleer of alle montagebouten goed zijn vastgedraaid. Als het geluid aanhoudt, kan de zuiger of inlaatklep versleten zijn. Neem in dat geval contact op met de klantenservice voor vervanging.

Hoe onderhoud ik het systeem regelmatig?

Tap regelmatig water uit de tank. Controleer alle luchtverbindingen met zeepwater op lekkage. Vervang de zekering indien nodig. Bewaar de compressor op een droge en koele plaats.

Wat is de normale werkdruk?

De compressor start bij 90 psi en stopt bij 120 psi. De werkdruk voor de hoorn ligt binnen dit bereik.

Kan ik deze luchthoorn op een standaard auto gebruiken?

Ja, maar zorg ervoor dat het elektrische systeem van de auto (12V accu) het vermogen van 190W aankan. Gebruik indien nodig een relais. De installatie moet veilig zijn.

De zekering springt vaak door, wat doen?

Gebruik een 20A zekering zoals aanbevolen. Als de zekering vaak doorslaat, controleer dan de kabels op kortsluiting of overbelasting. Vervang de zekering door een identiek exemplaar. Als het probleem aanhoudt, raadpleeg dan een professional.

GEBRUIKSAANWIJZING HS-661 Vevor

VEVOR Ondersteuningscentrum

WAARSCHUWING: Lees de instructies voordat u dit product gebruikt. Het niet naleven hiervan kan leiden tot ernstig letsel. Neem altijd de regels voor veilig gebruik in acht.

1. De temperatuur van de compressor kan erg hoog zijn tijdens gebruik of nadat deze is gestopt. Raak de compressor daarom niet met blote huid aan.
2. Installeer het systeem op een vlakke, koele en droge plaats. Vermijd warme en vochtige ruimtes en zorg ervoor dat de compressormotor niet nat wordt.
3. De luidspreker maakt erg veel lawaai. Houd uw oren daarom uit de buurt van de luidspreker om gehoorschade te voorkomen.
4. Dit product is geen speelgoed. Laat kinderen niet met of in de buurt van dit artikel spelen.

MONTAGEVOORZORGSMAATREGELEN:

1. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan gevaarlijk zijn.
2. Draag tijdens de montage een ANSI-goedgekeurde veiligheidsbril en stevige werkhandschoenen.
3. Houd de verzamelplaats schoon en goed verlicht.
4. Houd omstanders tijdens de montage uit de buurt.
5. Kom niet in actie als u moe bent of onder invloed van alcohol, drugs of medicijnen.
6. De producteigenschappen gelden uitsluitend voor producten die volledig en naar behoren zijn gemonteerd.
7. Monteer de apparatuur op een vlak, egaal, hard en glad oppervlak dat een volledig beladen vrachtwagenhoorn veilig kan dragen.

BEWAAR DEZE INSTRUCTIES

OPERATION

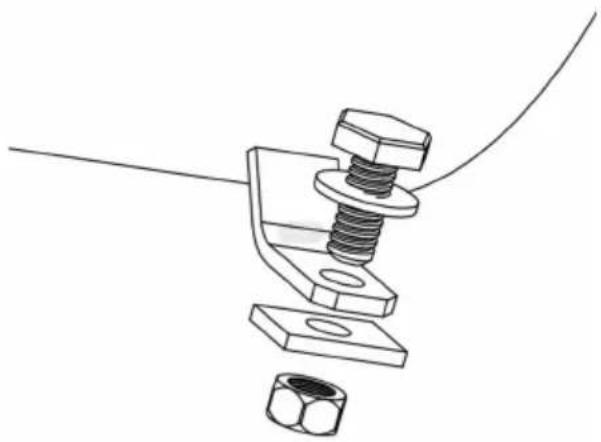

Stap 1 : Gebruik een 10 mm steeksleutel of een 10 1/4 mm dopsleutel om de compressor aan auto te bevestigen met M6-bouten vier moeren, vier sluitringen en vier rubberen kussentjes. Plaats de bo door de pakking, compressorsteun, rubberen ringen, het autoframe en moeren.

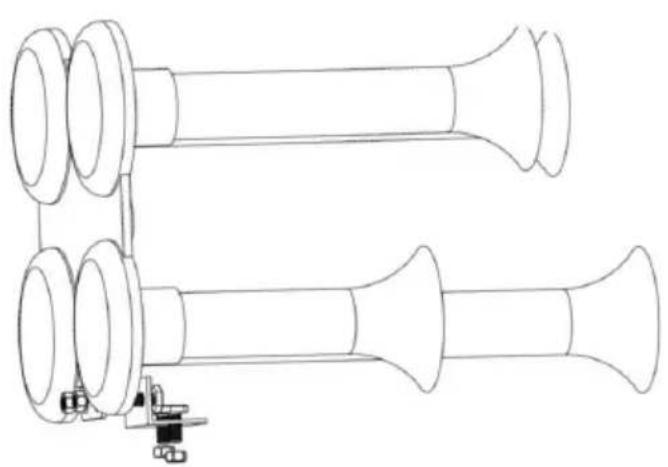

Stap 2 : Gebruik een 10 mm steeksleutel of een 10 1/4 mm dopsleutel om de claxonsteun a de claxon en de auto te beves met vier M6-bouten, vier M6-moeren en een statief. Plaat de bouten door het statief - he uiteinde door de claxonborgmoer het andere uiteinde door de borgmoer van de auto .

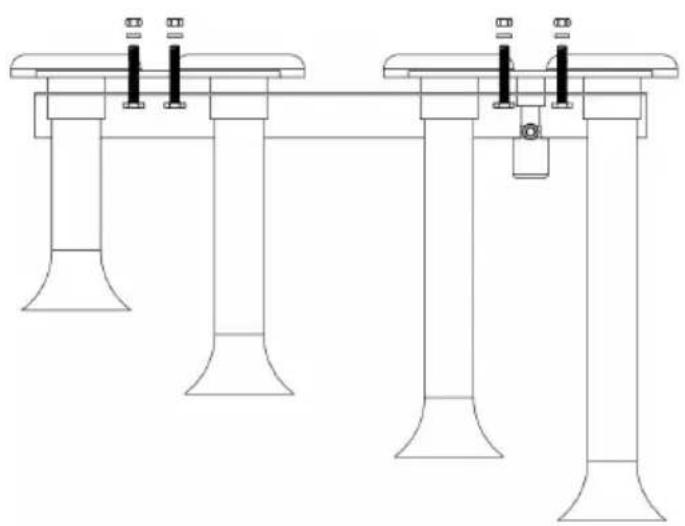

2.1 Model HS-660 Hoornmonta Stap 1 : Gebruik een steeksle van 10 mm of een dopsleutel 10 mm om de twee hoorns a steun te bevestigen met vier M6-bouten, vier M6-moeren, vier M6-pakkingen en één statief. Plaats de bouten door het sta door de hoorn, door de pakki

en draai de moeren vast.

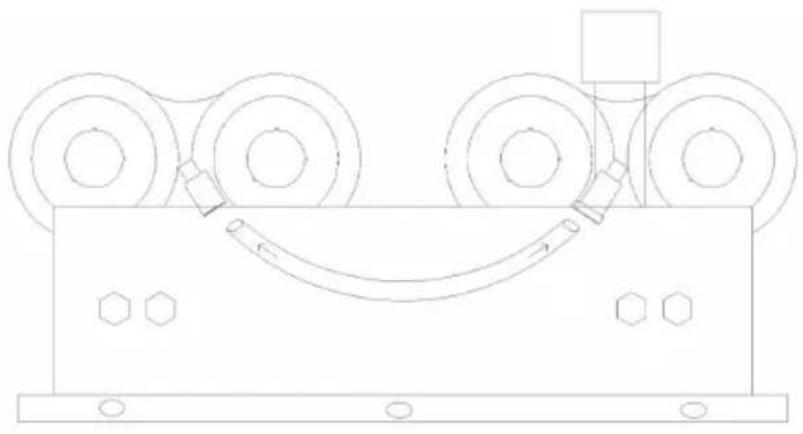

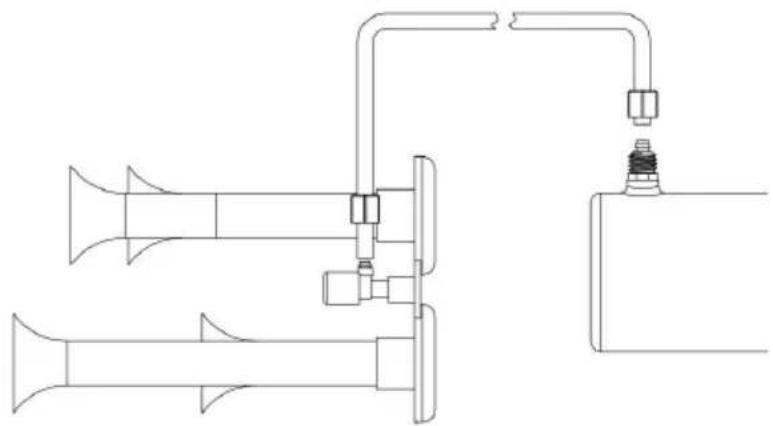

2.2 Montage van de hoorn van model HS-660 Stap 2: Plaat de connectoren van c twee hoorns met beh van de slangpilaar.

Stap 3 : Bevestig de koppelmoer aan beide uiteinden van de slang .

Stap 4: Steek de slang in de conr (de slang is gemakkelijker te installe na verhitting)

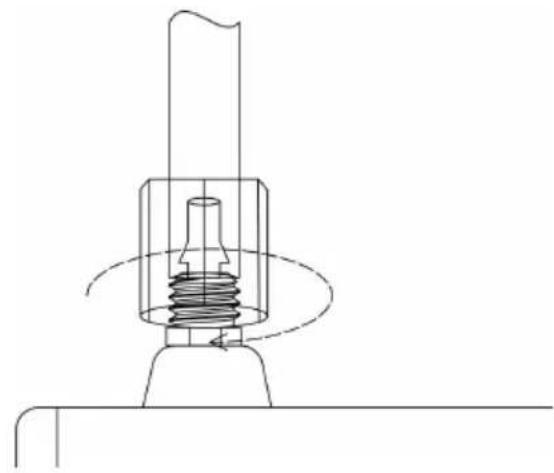

Stap 5: Gebruik een 12 mm steeksle om de moer van de luchtleiding vast draaien.

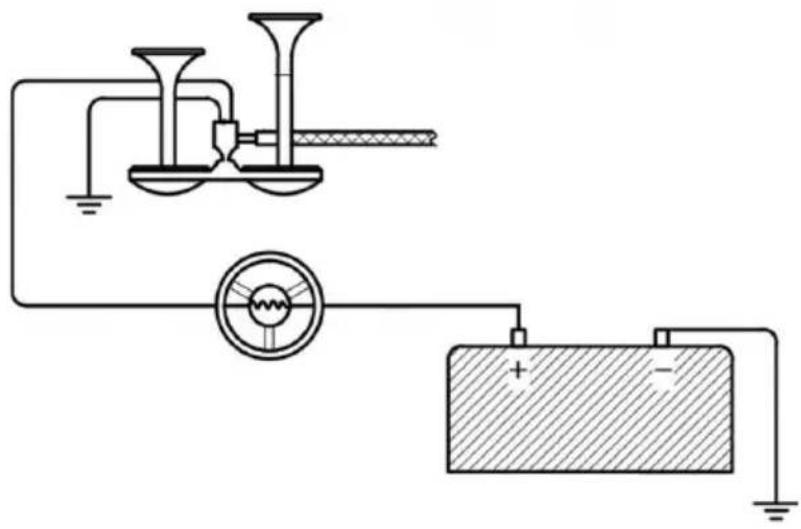

Stap 6: Gebruik 16AWG sterker koperdraad om d hoornlijn aan te sluiten. hoorn heeft twee stroomkabels (ongeacht c positieve en negatieve aansluitingen), één basisijzer (negatieve aansluiting) en de ander aangesloten op de positieve aansluiting van voeding na de hoornschakelaar.

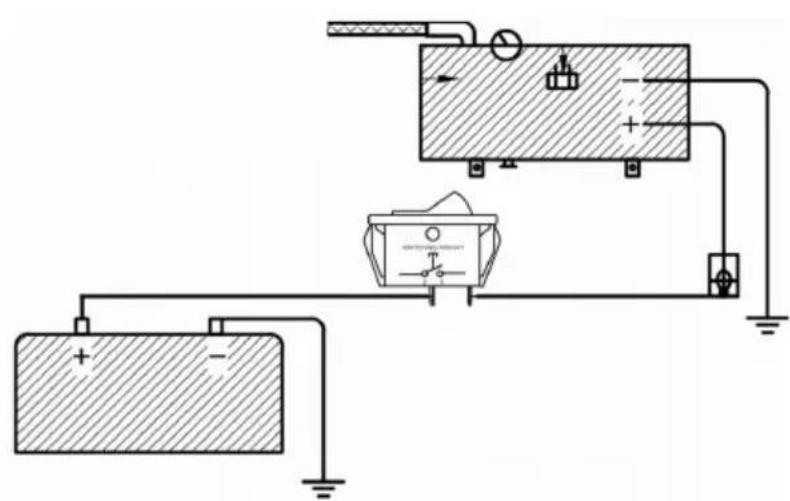

Stap 7: Gebruik koperdra 14AWG, 20A aan/uit-schakelaar, 20A verzekering, sluit de compressorlijn aan, de zwarte lijn van de compressor op het strijkijz (negatieve elektrode), de rode lijn wordt aangeslote

op de positieve elektrode van de batterij via de aan/uit-schakelaar.

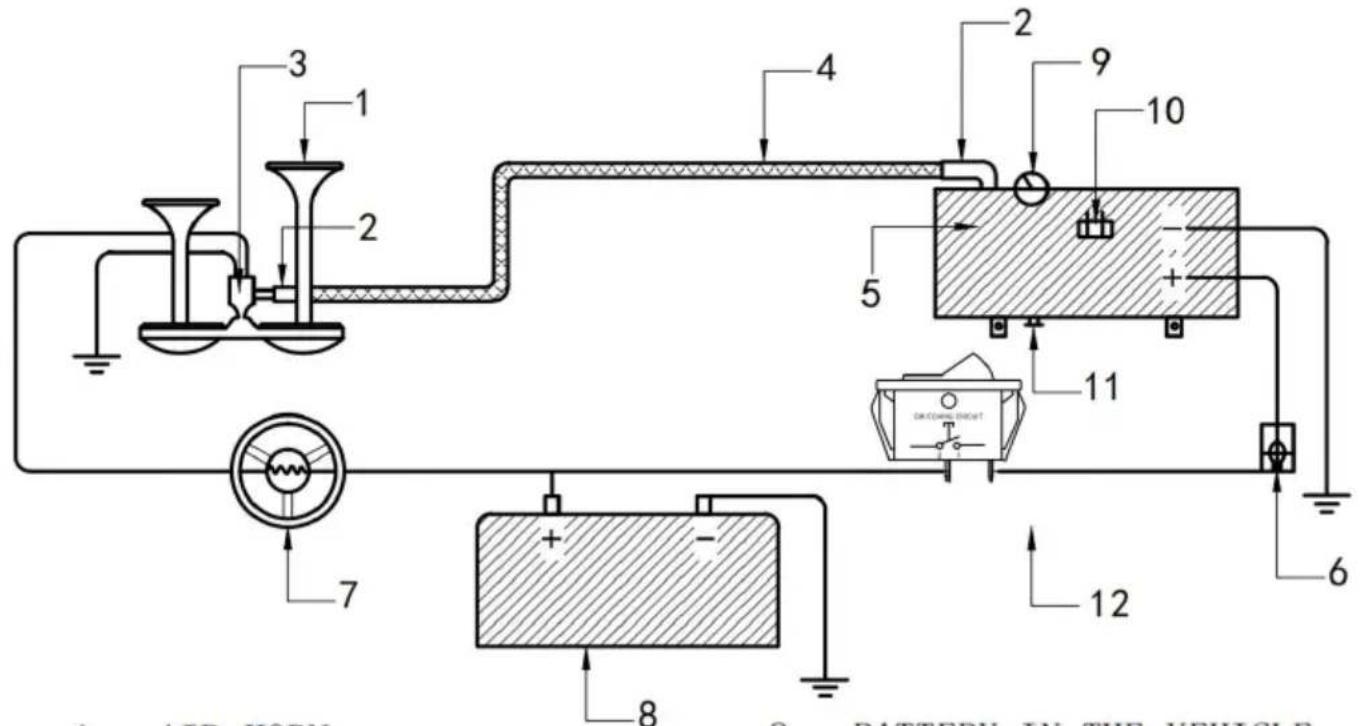

1 AIR HORN
2 GAS POPE JOINT
3 AIR HORN SOLENOID
4 AIR TUBE
5 AIR COMPR ESSOR
6 FUSE WIRE
7 HORN BUTTON

8 BATTERY IN THE VEHICLE
9 PRESSURE METER
10 PRESSURE SWITCH
11 DRAIN VALVE
12 POWER SWITCH

Installatie-instructies Methode voor het gebruik van de aftapplug toegevoegd

1. Regelmatige inspectie (over het algemeen elke 5 maanden), moet worden aangepast aan het gebruik van droog en nat

(Klimaat) De container voor het afvoeren van gecondenseerd gas, de luchtdruk moet lager zijn dan

Water afvoeren met 0,1 jmpa om gevaar te voorkomen

(Draai tijdens de installatie de afdichtingstape met de klok mee en wi deze strak om de schroefdraad. Na ongeveer 5-10 slagen sluit u de aftapschroef af en draait u deze vast.)

Probleemoplossing

Automatische thermische overbelastingsbeveiliging

Uw luchtcompressor is uitgerust met een automatische thermische overbelastingsbeveiliging. Deze functie is ontworpen om de

luchtcompressor te beschermen tegen oververhitting en permanente schade aan uw luchtcompressor. De thermische overbelastingsbeveiliging schakelt automatisch de stroom naar uw luchtcompressor uit als de in bedrijfstemperatuur van de luchtcompressor tijdens overmatig gebruik boven een veilig niveau stijgt.

Mocht uw luchtcompressor tijdens het gebruik automatisch uitschakelen, probeer hem dan niet opnieuw te starten. Schakel de stroom uit en apparaat ongeveer 20 minuten afkoelen. Hierdoor wordt de thermische overbelastingsbeveiliging gereset, zodat u de luchtcompressor weer veilig kunt gebruiken.

de druk in de leidingen daalt wanneer de compressoren worden	13. Losse aftapkraan 14. Losse verbindingen	13. Wikkel de draad in met afdichtingstape en trek deze strak 14. Controleer alle verbindingen m een oplossing van water en zeep draai ze goed vast.
Compressor draait continu en luchtstroom lager dan normaal	19. Overmatig luchtverbruik 20. Losse verbindingen 21. Versleten zuigerveer of inlaatklep.	19. Verminder het luchtverbruik 20. Controleer alle verbindingen m een oplossing van water en zeep draai ze goed vast. Omwikkel de lekkende verbindingsdraden met afdichtingstape en draai de lekken verbinding vast. Draad omwikkeld met afdichtingstape en vastgezet
Overmatig vocht in de afscheiding	13. Overmatig water in de luchttank14. Hoge luchtvochtigheid	13. Leeg de tank, kantel de tank leeg te laten lopen. Leeg de tan vaker.14. Verplaats de compressor naar een gebied met minder vochtigheid
Compressor werkt niet	25. Geen stroom, of de schakelaar staat in de UIT-stand26. Doorgebrande zekering27. Motor oververhit28. Defecte drukschakelaar (indien aangesloten op een drukschakelaar).	25. Zorg ervoor dat de compressorschakelaar op AAN staat26. Koppel de compressor los van de stroombron en vervang de zekering. (Raadpleeg het gedeelte Specificaties voor de aansluiting.) zekering ampèrage)27. Laat de compressor ongeveer 30 minuten afkoelen zodat de thermische overbelastingsschakelaar kan
Thermische overbelastings beveiliging	13. Gebrek aan goede ventilatie of te hoge	7. Verplaats de compressor naar een goed geventileerde ruimte of een ruimte met een lagere
Compressor Abnormaal geluid, overmatig kloppen of ratelen	13. Losse bevestigingsbouten14. Cilinder of zuigerveer is versleten	13. Bouten vastdraaien14. Vervangende zuiger of inlaatklep.
Claxon werkt niet	1. De voeding is nie ingeschakeld2. Geen perslucht3. Onvoldoende spanning of stroom4. Storing van de magneetklep	1. Sluit het circuit correct aan en schakel de voeding in2. Sluit de luchtslang correct aan zorg ervoor dat de luchtslang vrij3. Verkort of verdik het claxonsno totdat de storing verdwijnt en slui het claxonsnoer rechtstreeks aan de auto-accutest4. Vervang het magneetventiel

Dit product valt onder de bepalingen van de Europese Richtl 2012/19/EU. Het symbool met een doorgekruiste vuilnisbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normal-

huisvuil worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.
