MANUALE UTENTE HS-661 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

CLACSON PER CAMION

MODELLO: HS-660/HS-550/HS-661/HS-551

Centro di supporto VEVOR

Modello	HS-660	HS-550	HS-661	HS-551
Voltaggio	12	12	12	12
Potenza (w)	190	170	190	170
Intervallo di pressione di esercizio (psi)	ACCESO: 90 SPENTO: 120	ACCESO: 90 SPENTO: 120	ACCESO: 90 SPENTO: 120	ACCESO : 90 SPENTO : 120
Capacità del serbatoio di stoccaggio (gal)	1.6	0,8	1.6	0,8
Suono in uscita massimo (dB)	1 5 0	150	150	150
netto (kg)	6.1	5.45	4.65	4.5

ELENCO DEI COMPONENTI

NO.	Nome	HS-660	HS-550	HS-661	HS-551
1	compressore	1	1	1	1
2	corno	2	1	0	0
3	Camera d'aria	1	1	1	1
4	Collegamento del corno	1	0	0	0
5	Montatura a corno	1	1	0	0
6	nastro di teflon	1	1	1	1
7	cuscinetto di gomma	4	4	4	4
8	Sedile di montaggio di sicurezza	1	1	1	1
9	Fusibile	1	1	1	1
10	M 6 bullone	12	8	4	4
11	M 6 noce	12	8	4	4
12	Rondella M 6	12	4	4	4
13	Giunto del tubo dell'aria	0	0	1	1

SICUREZZA E AVVERTENZE

ATTENZIONE: Leggere attentamente le istruzioni prima di utilizzare questo prodotto. La mancata osservanza di queste istruzioni può causare gravi lesioni. Rispettare sempre le norme di sicurezza.

1. La temperatura del compressore potrebbe essere molto elevata durante il funzionamento o dopo l'arresto, pertanto non toccarlo a pelle nuda.
2. Installare il sistema in un luogo piano, fresco e asciutto. Evitare zone calde e umide e non bagnare il motore del compressore.
3. L'altoparlante è molto potente, quindi tieni le orecchie lontane dall'altoparlante per evitare danni alle orecchie.
4. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con questo articolo o nelle sue vicinanze.

PRECAUZIONI DI MONTAGGIO:

1. Montare solo secondo queste istruzioni. Un montaggio improprio può comportare pericoli.
2. Durante il montaggio, indossare occhiali di sicurezza approvati ANSI e guanti da lavoro resistenti.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Durante l'assemblaggio, tenere gli astanti lontani dall'area.
5. Non assemblare quando si è stanchi o sotto l'effetto di alcol, droghe o medicinali.
6. Le capacità del prodotto si applicano solo a prodotti correttamente e completamente assemblati.
7. Montare su una superficie piana, livellata, dura e liscia, in grado di sostenere in sicurezza una tromba pneumatica di un camion completamente carica.

CONSERVARE QUESTE ISTRUZIONI

OPERAZIONE

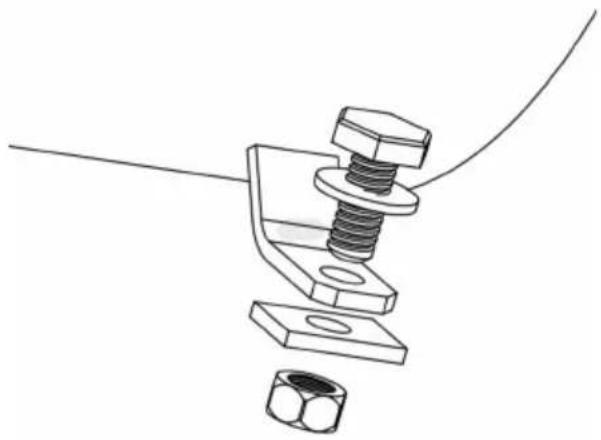

Passaggio 1: utilizzare una chiave inglese da 10 mm o una chiave a bussola da 10 mm per fissare il compressore all'auto utilizzando bulloni M6, quattro dadi, quattro rondelle piatte e quattro cuscinetti in gomma. Installare i bulloni attraverso la guarnizione, il supporto del compressore, le rondelle in gomma, il telaio dell'auto e i dadi.

Passaggio 2: utilizzare una chiave inglese da 10 mm o una chiave a bussola da 10 mm per fissare il supporto del clacson al clacson e all'auto utilizzando quattro bulloni M6, quattro dadi M6 e un treppiede. Installare i bulloni attraverso il treppiede: un'estremità attraverso il dado di bloccaggio del clacson, l'altra estremità attraverso il dado di bloccaggio dell'auto.

Montaggio del corno modello

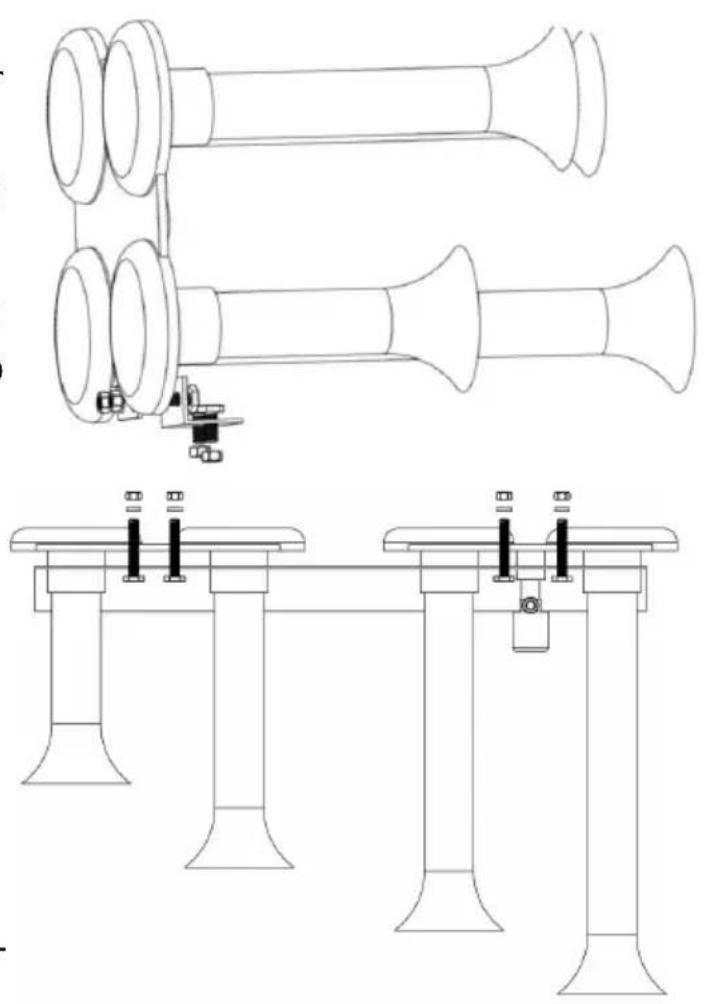

HS-660 Fase 1: utilizzare una chiave inglese da 10 mm o una chiave a bussola da 10 mm per fissare i due corni al supporto utilizzando quattro bulloni M6, quattro dadi M6, quattro guarnizioni M6 e un treppiede. Installare i bulloni attraverso il treppiede, attraverso il corno, attraverso la guarnizione e bloccare i dadi.

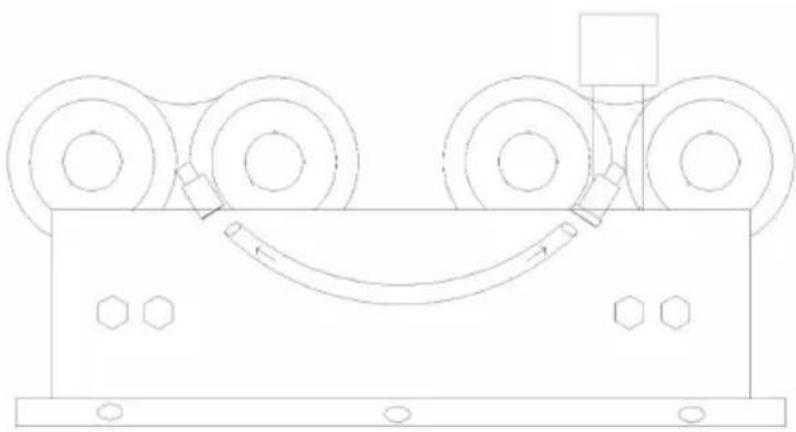

2.2 Assemblaggio del clacson modello HS-60 Fase 2: inserire i connettori dei due clacson utilizzando il raccordo del tubo flessibile.

Fase 3: Fissare il dado di accoppiamento a entrambe le estremità del tubo.

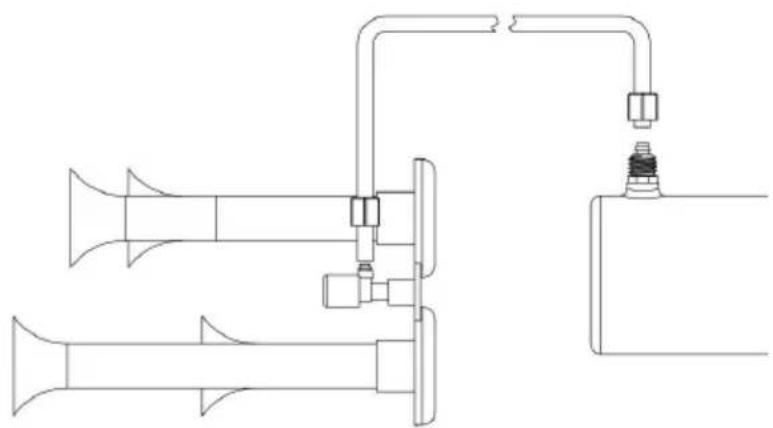

Fase 4: Collegare il tubo al connettore (il tubo sarà più facile da installare se riscaldato).

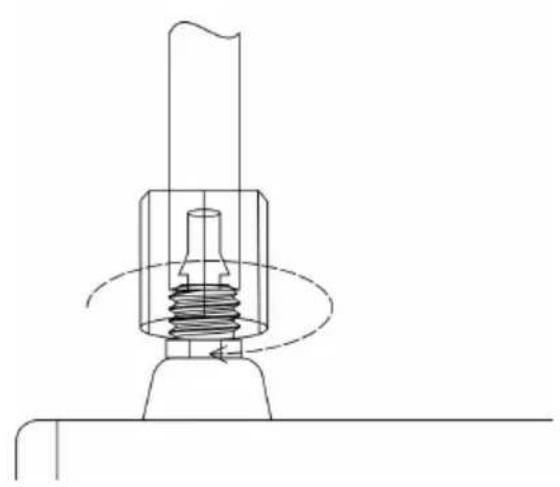

Passaggio 5: utilizzare una chiave da 12 mm per serrare il dado del tubo dell'aria.

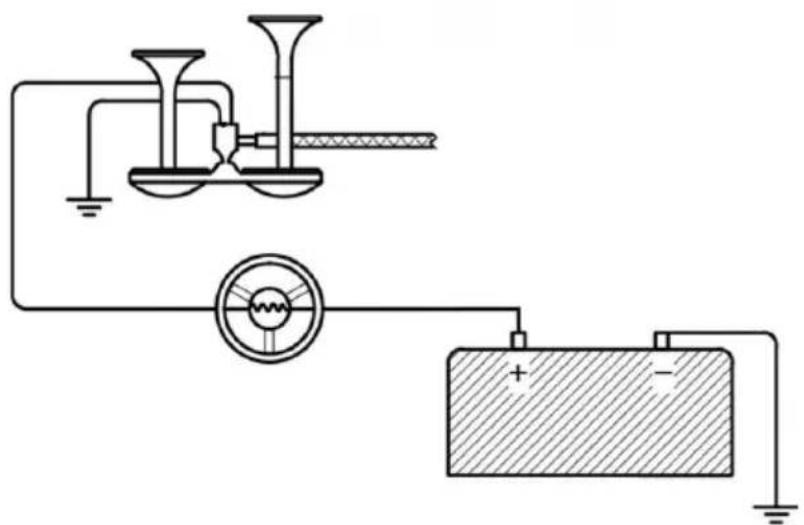

Fase 6: utilizzare un filo di rame da 16 AWG o superiore per collegare la linea del clacson; il clacson ha due linee di alimentazione (indipendentemente dai terminali positivo e negativo), una base in ferro (terminale negativo) e l'altra è collegata

all'alimentazione del terminale positivo dopo l'interruttore del clacson.

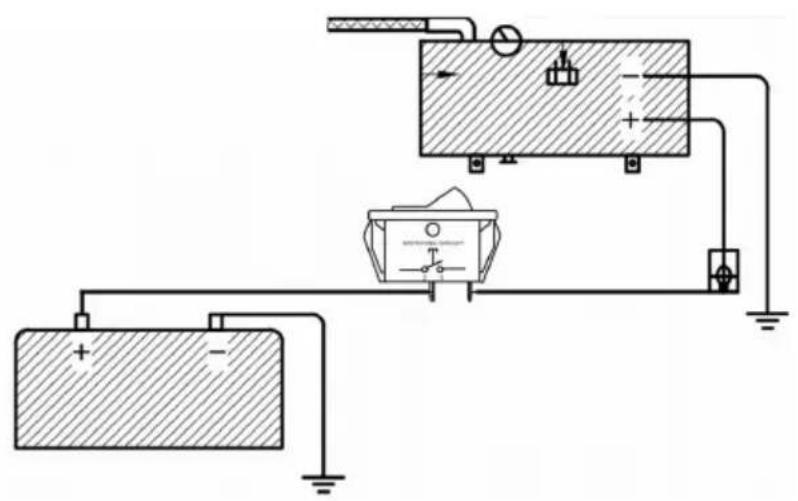

Fase 7: Utilizzare un filo di rame da 14 AWG, un interruttore di alimentazione da 20 A, un fusibile da 20 A, collegare la linea del compressore, la linea nera del compressore al ferro (elettrodo negativo), la linea rossa è collegata all'elettrodo positivo della batteria tramite l'interruttore.

Istruzioni di installazione Aggiunto il metodo di utilizzo del tappo di scarico. 4. Ispezione regolare (generalmente ogni 5 mesi), da regolare in base all'uso di prodotti asciutti e bagnati.

(Clima) Il contenitore per lo scarico del gas condensato, la pressione dell'aria deve essere inferiore a

Scaricare l'acqua a 0,1 MPa per evitare pericoli.

(Durante l'installazione, ruotare il nastro sigillante in senso orario e avvolgerlo saldamente attorno alla filettatura. Dopo circa 5-10 giri, sigillare e serrare la vite di scarico.)

Risoluzione dei problemi

Protezione automatica da sovraccarico termico

Il compressore d'aria è dotato di un dispositivo di protezione termica automatica. Questa funzione è progettata per proteggere il compressore d'aria dal surriscaldamento e da danni permanenti. Il dispositivo di protezione termica interrompe automaticamente l'alimentazione del compressore d'aria nel caso in cui la temperatura interna di esercizio del compressore superi i livelli di sicurezza durante un utilizzo eccessivo. Se in qualsiasi momento durante l'uso il compressore d'aria dovesse spegnersi automaticamente, non tentare di riavviarlo. Spegnere l'alimentazione e lasciare raffreddare l'unità per circa 20 minuti. Questo consentirà al dispositivo di protezione da sovraccarico termico di ripristinarsi e di poter riprendere a utilizzare il compressore d'aria in sicurezza.

la pressione dell'acqua cala quando i compressori si spengono	7. Rubinetto di scarico allentato8. Collegamenti allentati	7. Avvolgere il filo con nastro sigillante e stringerlo8. Controllare tutti i collegamenti una soluzione di acqua e sapone serrare
Il compressore funziona continuamente e il flusso d'aria è inferiore al normale	10. Consumo eccessivo di aria11. Collegamenti allentati12. Fascia elastica o valvola di aspirazione usurate.	10. Ridurre il consumo di aria11. Controllare tutti i collegamenti con una soluzione di acqua e sapone e serrarli.Avvolgere i filetti del giunto che perde con nastro sigillante e stringere il giunto di perdita Filo avvolto con nastro sigillante e sigillato stretto
Umidità eccessiva nello scarico	7. Acqua in eccesso nel serbatoio dell'aria8. Alta umidità	7. Svuotare il serbatoio, inclinare serbatoio per svuotarlo. Svuotare serbatoio più frequentemente8. Spostare il compressore in un'area con meno umidità o
Il compressore non funziona	13. Nessuna alimentazione o interruttore di alimentazione in posizione OFF14. Fusibile bruciato15. Il motore si surriscalda16. Pressostato difettoso (se collegato a un	13. Assicurarsi che l'interruttore de compressore sia acceso14. Scollegare il compressore dalla fonte di alimentazione, sostituire il fusibile. (Fare riferimento alla sezione Specifiche per il collegamento amperaggio del fusibile)15. Lasciare raffreddare il compressore per circa 30 minuti consentire all'interruttore di
Il protettore termico da sovraccarico	7. Mancanza di ventilazione adeguata o	4. Spostare il compressore in un'area ben ventilata o in un'area con temperatura ambiente più bas
Compressore Rumore anomalo, battito o tintinnio eccessivi	7. Bulloni di montaggio allentati8. Il cilindro o l'anel del pistone sono usurati	7. Stringere i bulloni8. Pistone o valvola di aspirazioni sostitutivi.
Il clacson non funziona	1. L'alimentatore non è acceso2. Nessuna aria compressa3. Tensione o corrente insufficienti4. Guasto dell'elettrovalvola	1. Collegare correttamente il circui e accendere l'alimentatore2. Collegare correttamente il tubo dell'aria e assicurarsi che non sia bloccato3. Accorciare o ispessire il cavo alimentazione del clacson finché il guasto non scompare e collegare cavo di alimentazione del clacson direttamente al test della batteria dell'automobile4. Sostituire l'elettrovalvola
