BEDIENUNGSANLEITUNG HS-661 Vevor
Technisch Support und E-Garantie-Zertifikat www.vevor.com/support
LKW-DRUCKLUFTHUPE
MODELL: HS-660/HS-550/HS-661/HS-551
VEVOR-Supportcenter
| Modell | HS-660 | HS-550 | HS-661 | HS-551 |
| Stromspannung | 12 | 12 | 12 | 12 |
| Leistung (W) | 190 | 170 | 190 | 170 |
| Arbeitsdruckbereich (psi) | EIN: 90AUS: 120 | EIN: 90AUS: 120 | EIN: 90AUS: 120 | EIN : 90AUS : 120 |
| Fassungsvermögen des Vorratstanks (gal) | 1.6 | 0,8 | 1.6 | 0,8 |
| Maximaler Ausgangston (dB) | 1 5 0 | 150 | 150 | 150 |
| Nettogewicht (kg) | 6.1 | 5.45 | 4,65 | 4.5 |

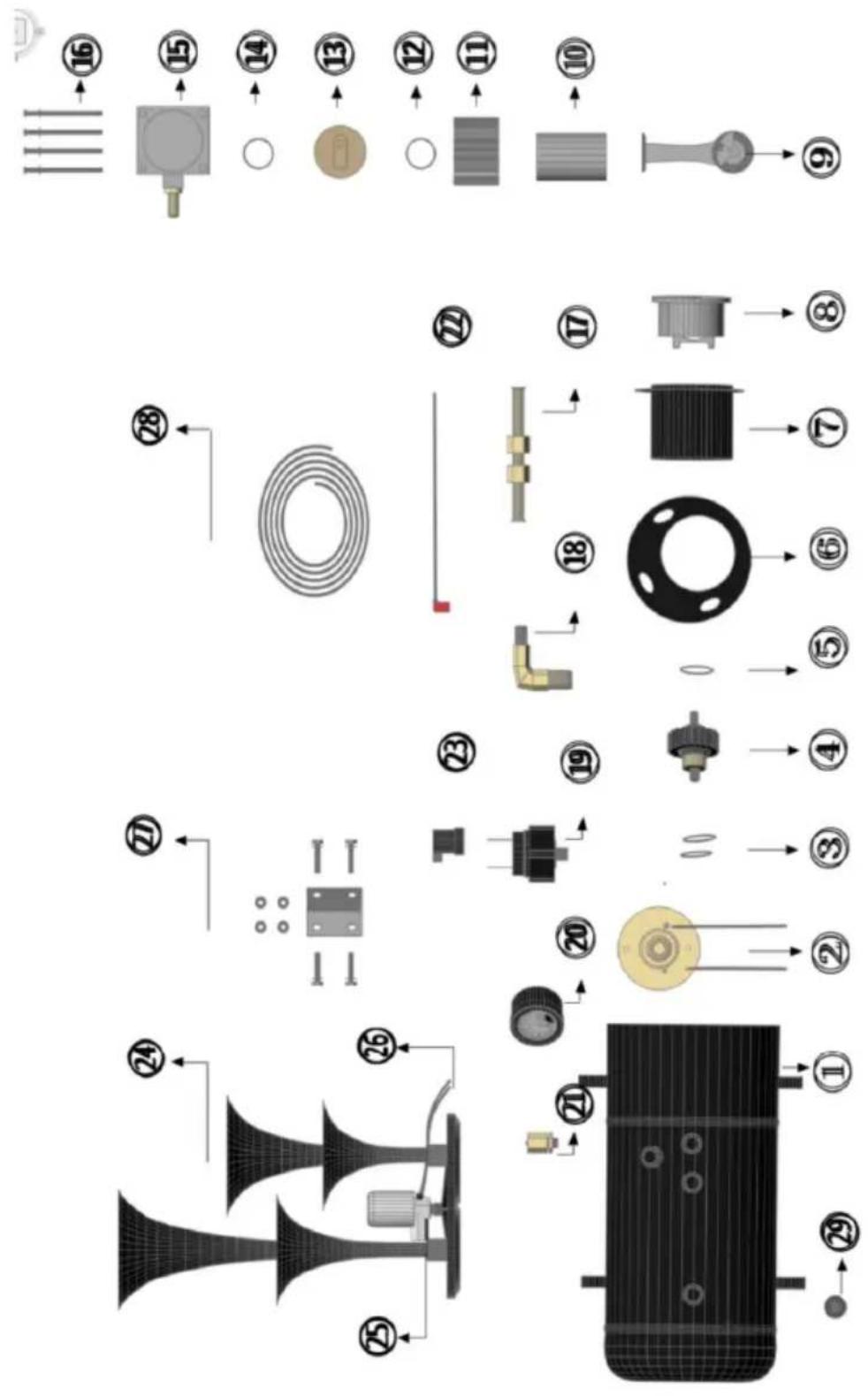

PART LIST
| NEIN . | Name | HS-660 | HS-550 | HS-661 | HS-551 |
| 1 | Kompressor | 1 | 1 | 1 | 1 |
| 2 | Horn | 2 | 1 | 0 | 0 |
| 3 | Luftschlauch | 1 | 1 | 1 | 1 |
| 4 | Hupenanschluss | 1 | 0 | 0 | 0 |
| 5 | Hornhalterung | 1 | 1 | 0 | 0 |
| 6 | Teflonband | 1 | 1 | 1 | 1 |
| 7 | Gummiauflage | 4 | 4 | 4 | 4 |
| 8 | Sicherheits-Montagesitz | 1 | 1 | 1 | 1 |
| 9 | Sicherung | 1 | 1 | 1 | 1 |
| 10 | M 6 Bolzen | 12 | 8 | 4 | 4 |
| 11 | M 6 Nuss | 12 | 8 | 4 | 4 |
| 12 | M 6 Unterlegscheibe | 12 | 4 | 4 | 4 |
| 13 | Luftrohrverbindung | 0 | 0 | 1 | 1 |
SECURITY & WARNINGS
WARNUNG: Lesen Sie die Anweisungen, bevor Sie dieses Produkt verwenden. Andernfalls kann es zu schweren Verletzungen kommen. Beachten Sie stets die Regeln für einen sicheren Betrieb.
- Die Temperatur des Kompressors kann während des Betriebs oder dem Abschalten sehr hoch sein. Berühren Sie ihn daher nicht mit blc Haut.
- Installieren Sie das System an einem ebenen, kühlen und trockene Vermeiden Sie heiße und feuchte Bereiche und lassen Sie den Kompressormotor nicht nass werden.
- Der Lautsprecher ist sehr laut. Halten Sie daher Ihre Ohren vom Lautsprecher fern, um Gehörschäden zu vermeiden.
- Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Artikel oder in dessen Nähe zu spielen.
VORSICHTSMASSNAHMEN BEI DER MONTAGE:
- Führen Sie die Montage ausschließlich gemäß dieser Anleitung durch Eine unsachgemäße Montage kann zu Gefahren führen.
- Tragen Sie während der Montage eine ANSI-zugelassene Schutzbrill und strapazierfähige Arbeitshandschuhe.
- Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
- Halten Sie während der Montage unbeteiligte Personen vom Bereich fern.
- Montieren Sie nicht, wenn Sie müde sind oder unter dem Einfluss Alkohol, Drogen oder Medikamenten stehen.
- Die Produktfunktionen gelten nur für ordnungsgemäß und vollständig montierte Produkte.
- Montieren Sie die Hupe auf einer flachen, ebenen, harten und glat Oberfläche, die eine voll beladene LKW - Hupe sicher tragen kann
BEWAHREN SIE DIESE ANWEISUNGEN AUF
OPERATION

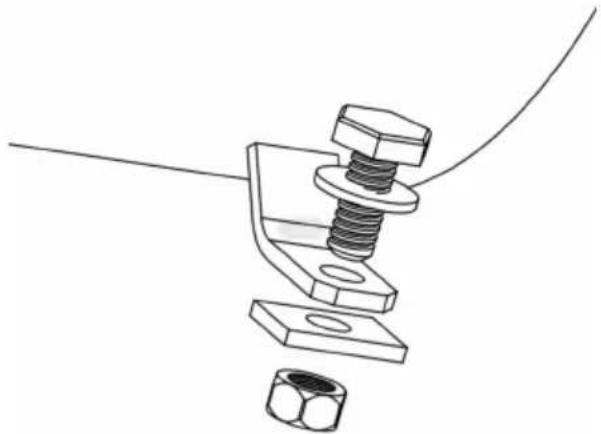

Schritt 1: Verwenden Sie eine 10
Maulschlüssel oder ein 10 Befestig
Sie den Kompressor mit einem
1-mm-Steckschlüssel mit
M6-Schrauben, vier Muttern, vier
Unterlegscheiben und vier
Gummipuffern am Fahrzeug. Führe
Sie die Schrauben durch die Dich
die Kompressorhalterung, die
Gummischeiben, den Fahrzeugrahmen und die Muttern.
Schritt 2: Verwenden Sie eine
mm Maulschlüssel oder ein 10
mm-Steckschlüssel, um die
Hupenhalterung mit vier
M6-Schrauben, vier M6-Muttern
und einem Stativ an der Hupe
dem Auto zu befestigen.
Installieren Sie die Schrauben
durch das Stativ - ein Ende d
die Hupen-Kontermutter und da andere Ende durch die
Auto-Kontermutter .

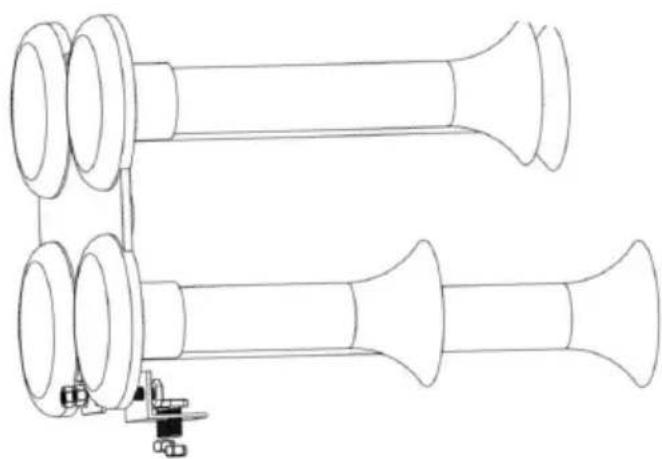

HS-660 Schritt 1 : Befestigen
die beiden Hörner mit einem 10-mm-Maulschlüssel oder einem 10-mm-Steckschlüssel mit vier M6-Schrauben, vier M6-Muttern, vier M6-Dichtungen und einem Stativ an der Halterung. Führen Sie die Schrauben durch das Stativ, durch das Horn, durch die Dichtung und ziehen Sie die Muttern fest.

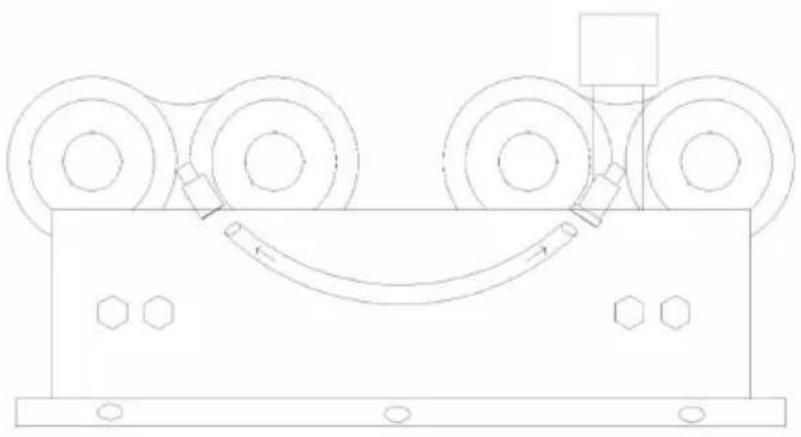

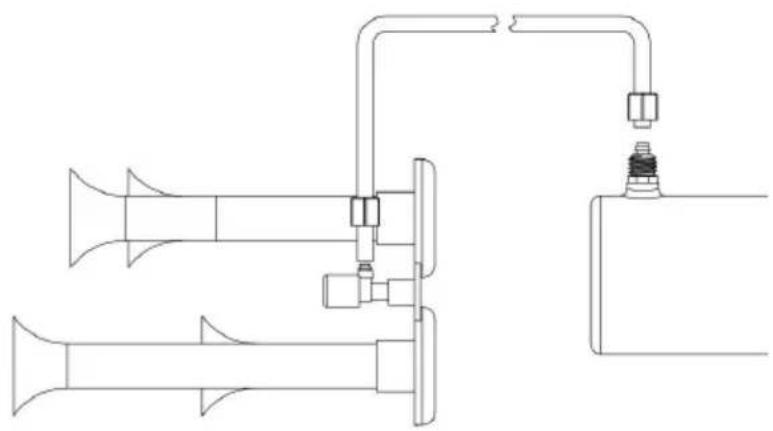

2.2 Montage der Hup Modell HS-660, Schritt Stecken Sie die Anschlüsse der beider Hupen mithilfe des passenden Schlauchendes ein.

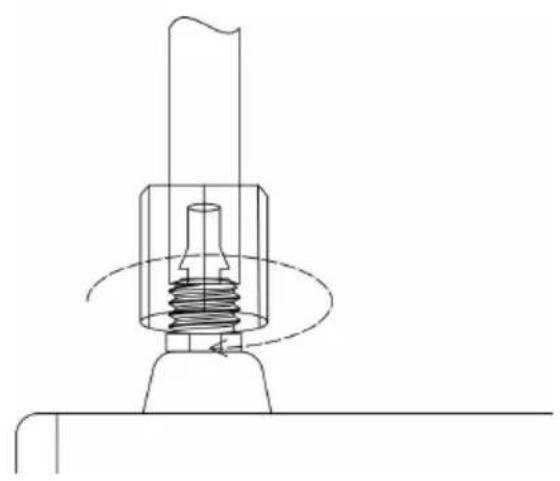

Schritt 3: Befestigen Sie die Überwurfmutter an beiden Enden des Schlauchs.
Schritt 4: Stecken Sie den Schlauch den Anschluss (der Schlauch lässt sich nach dem Erhitzen leichter installieren)
Schritt 5: Verwenden Sie eine 12 m Maulschlüssel zum Festziehen der Luftrohrmutter.

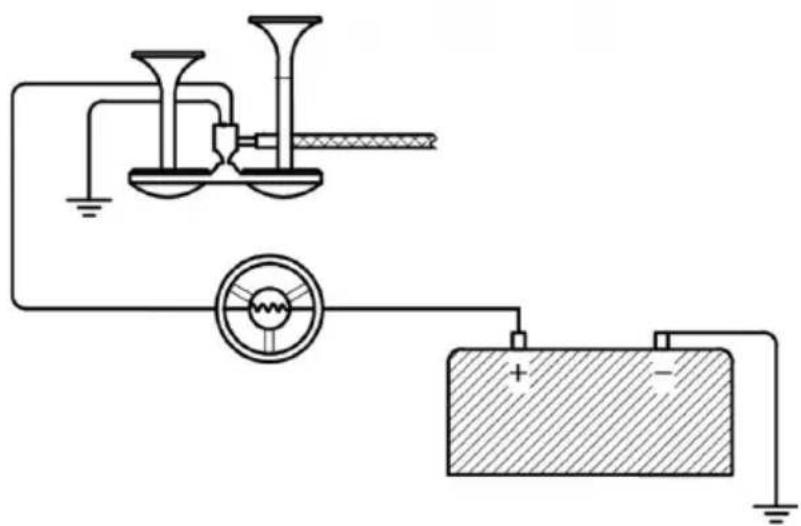

Schritt 6: Verwenden Si zum Anschließen der Hupenleitung Kupferkabel der Stärke 16 AWG oder höher. Die Hupe verfügt über zwei Stromleitungen (unabhängig von den Plu und Minuspolen), eine Basisleitung (Minuspol) und die andere ist nach den Hupenschalter mit der Pluspol-Stromversorgung v

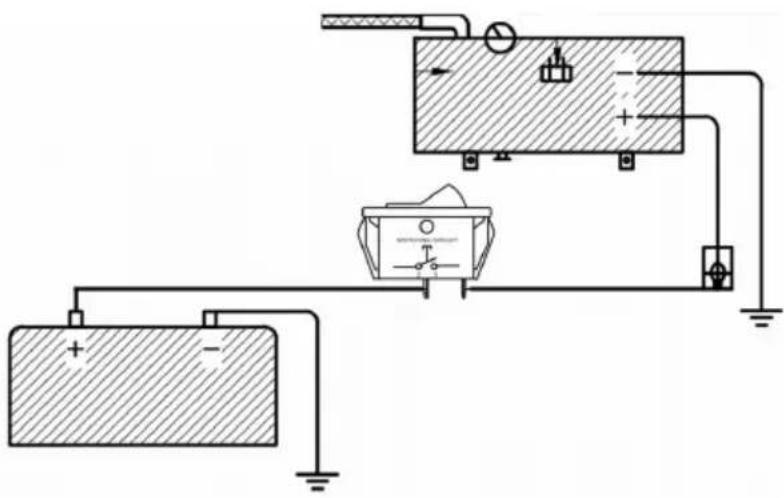

Schritt 7: Verwenden Sie Kupferdraht 14AWG,
20A-Netzschalter,
20A-Versicherung, schließe
Sie die Kompressorleitung an, die schwarze Leitung des Kompressors an das Bügeleisen (negative
Elektrode), die rote Leitun wird über den Netzschalte mit der positiven Elektrode der Batterie verbunden.
Installationsanweisungen: Die Methode zur Verwendung der Ablassschraube wurde hinzugefügt.
- Regelmäßige Inspektion (in der Regel 5 Monate), sollte entsprechen
der Verwendung von trockenen und nassen angepasst werden (Klima) Der Behälter zum Ablassen von kondensiertem Gas, der Luftdr muss weniger als Lassen Sie das Wasser mit 0,1 MPa ab, um Gefahren zu vermeiden (Während der Montage das Dichtband im Uhrzeigersinn drehen und fe um das Gewinde wickeln. Nach ca. 5-10 Umdrehungen die Ablassschraube abdichten und festziehen.)
Fehlerbehebung
Automatischer thermischer Überlastungsschutz
Ihr Kompressor ist mit einem automatischen Überhitzungsschutz ausgestattet. Diese Funktion schützt den Kompressor vor Überhitzung und dauerhaften Schäden. Der Überhitzungsschutz schaltet die Stromzufuhr automatisch ab, wenn die interne Betriebstemperatur des Kompressors übermäßiger Nutzung über das zulässige Niveau steigt.
Sollte sich Ihr Kompressor während des Betriebs automatisch abschalte versuchen Sie nicht, ihn neu zu starten. Schalten Sie die Stromversor aus und lassen Sie das Gerät etwa 20 Minuten abkühlen. Dadurch w Überhitzungsschutz zurückgesetzt, sodass Sie den Kompressor sicher wieder verwenden können.
| geringerDruckabfall beimAbschalten der | 5. Ablasshahn loser6. LoseVerbindungen | 5. Gewinde mit Dichtband umwickeln und festziehen6. Alle Verbindungen mit Seifenwasserlösung prüfen und festziehen |
| DerKompressorläuft ständigund derLuftstrom istgeringer alsnormal | 7. ÜbermäßigerLuftverbrauch8. LoseVerbindungen9. Kolbenring oderEinlassventilverschlissen. | 7. Reduzieren Sie denLuftverbrauch8. Alle Verbindungen mitSeifenwasserlösung prüfen undfestziehen.Umwickeln Sie die undichtenVerbindungsgewinde mitDichtungsband und ziehen Sie dieundichte Verbindung fest Gewinde |
| ÜbermäßigeFeuchtigkeitim Ausfluss | 5. Zu viel Wasser inLufttank6. HoheLuftfeuchtigkeit | 5. Tank entleeren, Tank zumEntleeren kippen. Tank häufigerentleeren6. Stellen Sie den Kompressor ineinen Bereich mit geringerer |
| Kompressorläuft nicht | 9. Kein Strom oderNetzschalter in derPosition „AUS“10. DurchgebrannteSicherung11. Motor überhitzt12. FehlerhafterDruckschalter (fallsan einenDruckschalterangeschlossen). | 9. Stellen Sie sicher, dass derKompressorschalter eingeschaltetist.10. Trennen Sie den Kompressorvon der Stromquelle und ersetzenSie die Sicherung. (Informationenzum Anschluss finden Sie imAbschnitt „Spezifikationen“)Sicherungsstromstärke)11. Lassen Sie den Kompressoretwa 30 Minuten abkühlen, damit |
| DerthermischeÜberlastschut | 5. MangelndeBelüftung oder zuhohe | 3. Bewegen Sie den Kompressoreinen gut belüfteten Bereich odereinen Bereich mit niedrigerer |
| Kompressor Ungewöhnliche Geräusche, übermäßiges Klopfen oder Klappern | 5. Lose Befestigungsschrauben6. Zylinder oder Kolbenring ist verschlissen | 5. Schrauben festziehen6. Ersatzkolben oder Einlassventil. |
| Hupe funktioniert nicht | 1. Das Netzteil ist nicht eingeschaltet2. Keine Druckluft3. Unzureichende Spannung oder Stromstärke4. Magnetventilfehler | 1. Schließen Sie den Stromkreis richtig an und schalten Sie die Stromversorgung ein2. Schließen Sie den Luftschlauch richtig an und stellen Sie sicher, der Luftschlauch frei ist3. Kürzen oder verdicken Sie das Hupenstromkabel, bis der Fehler verschwindet, und schließen Sie d Hupenstromkabel direkt an den Autobatterietest an4. Magnetventil ersetzen |
Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Entsprechend
gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
