HS-661 - Bocina de aire Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Bocina de aire para camión
Marca	Vevor
Modelo	HS-661
Tensión de alimentación	12 V
Potencia nominal	190 W
Presión de trabajo	Marcha 90 psi, Parada 120 psi
Capacidad del tanque	1,6 galones (aproximadamente 6 L)
Nivel de sonido máximo	150 dB
Peso neto	4,65 kg
Compresor	Incluido (1 unidad)
Bocina	Incluida (cantidad no especificada)
Manguera de aire	Incluida
Cinta de teflón	Incluida
Almohadillas de goma	4 incluidas
Pernos y tuercas M6	Incluidos
Fusible recomendado	20 A
Protección térmica	Sí, parada automática en caso de sobrecalentamiento
Mantenimiento	Drenar el agua del tanque cada 5 meses
Seguridad	Usar gafas y guantes de protección; evitar el contacto con el compresor caliente
Uso	Camiones, vehículos, sistemas neumáticos

Preguntas frecuentes - HS-661 Vevor

¿Cómo instalar la bocina de aire Vevor HS-661?

Primero, fije el compresor al vehículo usando los pernos M6, tuercas y almohadillas de goma. Conecte la manguera de aire entre el compresor y la bocina. Use cinta de teflón en las roscas para asegurar el sellado. Conecte la alimentación: cable negro al negativo de la batería, cable rojo a través de un interruptor y fusible de 20A al positivo. Consulte el diagrama de cableado en el manual.

¿Qué hacer si el compresor no se detiene?

Verifique el presostato: debe cortar la alimentación a 120 psi. Si el presostato está defectuoso, reemplácelo. Asegúrese también de que no haya una fuga de aire que impida que la presión alcance el umbral de parada.

¿Por qué el compresor se detiene repentinamente durante el funcionamiento?

El compresor está equipado con una protección térmica que corta la alimentación en caso de sobrecalentamiento. Deje enfriar el aparato durante unos 20 minutos antes de reiniciarlo. Asegure una ventilación adecuada alrededor del compresor.

¿Cómo drenar el agua del tanque?

Abra la válvula de drenaje ubicada en la parte inferior del tanque. Asegúrese de que la presión interna sea inferior a 0,1 MPa (aproximadamente 15 psi) antes de drenar. Realice esta operación cada 5 meses o con más frecuencia en clima húmedo.

La bocina no funciona, ¿qué revisar?

Primero verifique la alimentación eléctrica: la bocina debe estar correctamente conectada. Asegúrese de que el compresor suministre aire comprimido (presión suficiente). Si el voltaje es demasiado bajo, use un cable más grueso. Si la electroválvula está defectuosa, reemplácela.

El compresor hace un ruido anormal, ¿qué hacer?

Verifique que todos los pernos de montaje estén bien apretados. Si el ruido persiste, el pistón o la válvula de admisión puede estar desgastada. En ese caso, contacte al servicio postventa para un reemplazo.

¿Cómo mantener el sistema regularmente?

Drene el agua del tanque regularmente. Verifique todas las conexiones de aire con agua jabonosa para detectar fugas. Reemplace el fusible si es necesario. Mantenga el compresor en un lugar seco y fresco.

¿Cuál es la presión de funcionamiento normal?

El compresor se enciende a 90 psi y se detiene a 120 psi. La presión de servicio para la bocina está dentro de este rango.

¿Puedo usar esta bocina de aire en un automóvil estándar?

Sí, pero asegúrese de que el sistema eléctrico del automóvil (batería de 12V) pueda soportar la potencia de 190W. Use un relé si es necesario. La instalación debe ser segura.

El fusible se funde a menudo, ¿qué hacer?

Use un fusible de 20A como se recomienda. Si el fusible se funde con frecuencia, revise los cables para detectar un cortocircuito o sobrecarga. Reemplace el fusible por un modelo idéntico. Si el problema persiste, consulte a un profesional.

MANUAL DE USUARIO HS-661 Vevor

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

BOCINA DE AIRE PARA CAMIÓN

MODELO: HS-660/HS-550/HS-661/HS-551

Centro de soporte de VEVOR

Modelo	HS-660	HS-550	HS-661	HS-551
Voltaje	12	12	12	12
Potencia (w)	190	170	190	170
Rango de presión de trabajo (psi)	ENCENDIDO: 90APAGADO: 120	ENCENDIDO: 90APAGADO: 120	ENCENDIDO: 90APAGADO: 120	ENCENDIDO: 90APAGADO: 120
Capacidad del tanque de almacenamiento (gal)	1.6	0.8	1.6	0.8
Sonido de salida máximo (dB)	1 5 0	150	150	150
neto (kg)	6.1	5.45	4.65	4.5

LISTA DE PIEZAS

NO.	Nombre	HS-660	HS-550	HS-661	HS-551
1	compresor	1	1	1	1
2	bocina	2	1	0	0
3	Tubo de aire	1	1	1	1
4	Conexión de bocina	1	0	0	0
5	Montura de cuerno	1	1	0	0
6	cinta de teflón	1	1	1	1
7	Almohadilla de goma	4	4	4	4
8	Asiento de montaje de seguridad	1	1	1	1
9	Fusible	1	1	1	1
10	M 6 tornillo	12	8	4	4
11	M 6 tuerca	12	8	4	4
12	Arandela M 6	12	4	4	4
13	Unión de tubería de ai	0	0	1	1

SEGURIDAD Y ADVERTENCIAS

ADVERTENCIA: Lea las instrucciones antes de usar este producto. De lo contrario, podría sufrir lesiones graves. Observe siempre las normas de seguridad.

1. La temperatura del compresor puede ser muy alta durante el funcionamiento o después de haberse detenido, por lo que no lo toque con la piel descubierta.
2. Instale el sistema en un lugar nivelado, fresco y seco. Evite zonas calientes y húmedas y no moje el motor del compresor.
3. El altavoz es muy fuerte, así que mantenga los oídos alejados para evitar dañarlos.
4. Este producto no es un juguete. No permita que los niños jueguen con él ni cerca de él.

PRECAUCIONES DE MONTAJE:

1. Ensamble únicamente según estas instrucciones. Un montaje incorrecto puede causar riesgos.
2. Use gafas de seguridad aprobadas por ANSI y guantes de trabajo resistentes durante el montaje.
3. Mantenga el área de reunión limpia y bien iluminada.
4. Mantenga a los transeúntes fuera del área durante el montaje.
5. No se reúna cuando esté cansado o bajo la influencia del alcohol, drogas o medicamentos.
6. Las capacidades del producto se aplican únicamente a productos ensamblados de forma correcta y completa.
7. Monte sobre una superficie plana, nivelada, dura y lisa capaz de soportar de forma segura la bocina de un camión completamente cargado.

GUARDE ESTAS INSTRUCCIONES

OPERACIÓN

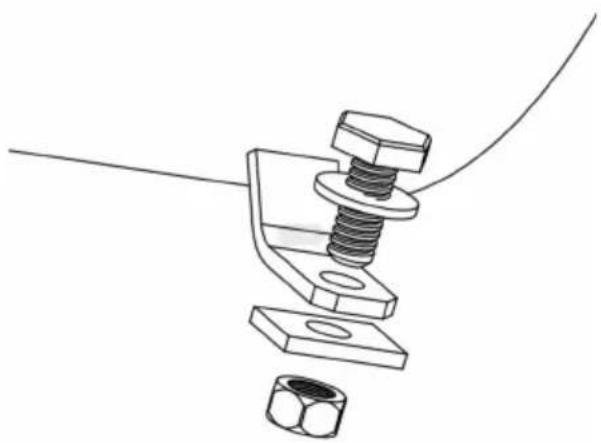

Paso 1: Utilice una llave abierta de 10 mm o una llave de tubo de 1/4" para fijar el compresor al coche con pernos M6, cuatro tuercas, cuatro arandelas planas y cuatro almohadillas de goma. Instale los pernos a través de la junta, el soporte del compresor, las arandelas de goma, el chasis del coche y las tuercas.

Paso 2: Utilice una llave abierta de 10 mm o una llave de tubo de 1/4" para fijar el soporte de la bocina a la bocina y al coche. Use cuatro pernos M6, cuatro tuercas M6 y un trípode. Coloque los pernos a través del trípode, un extremo en la tuerca de seguridad de la bocina y el otro en la de seguridad del coche.

2.1 Montaje de la bocina mod HS-660 Paso 1: Utilice una

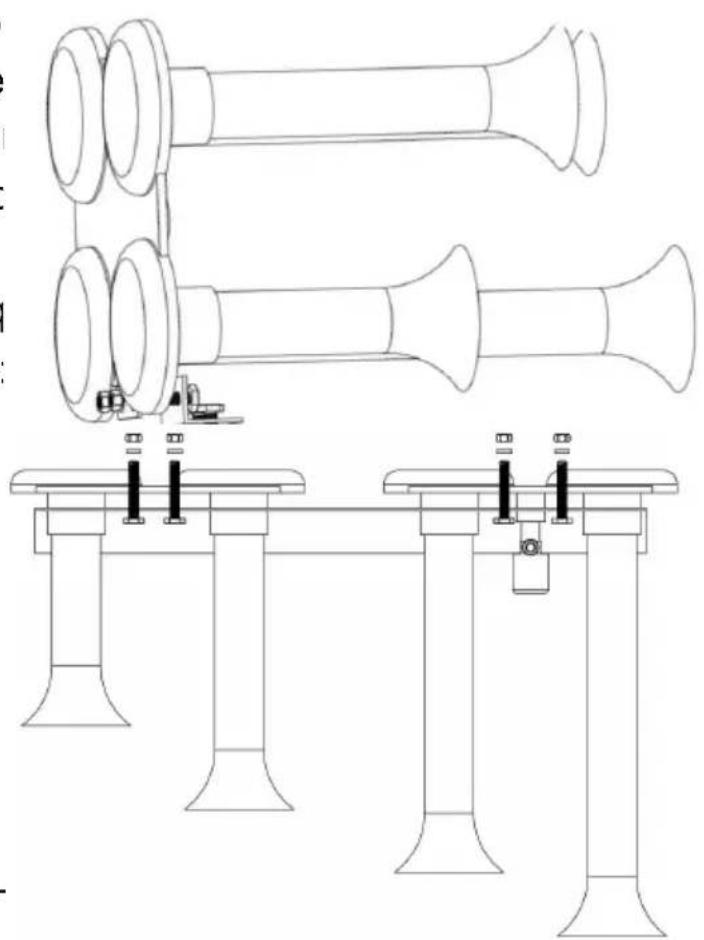

llave fija de 10 mm o una llave de tubo de 10 mm para fijar las dos bocinas al soporte con cuatro pernos M6, cuatro tuercas M6, cuatro juntas M6 y el trípode. Instale los pernos a través del trípode, a través de la bocina, a través de la junta y bloquee las tuercas.

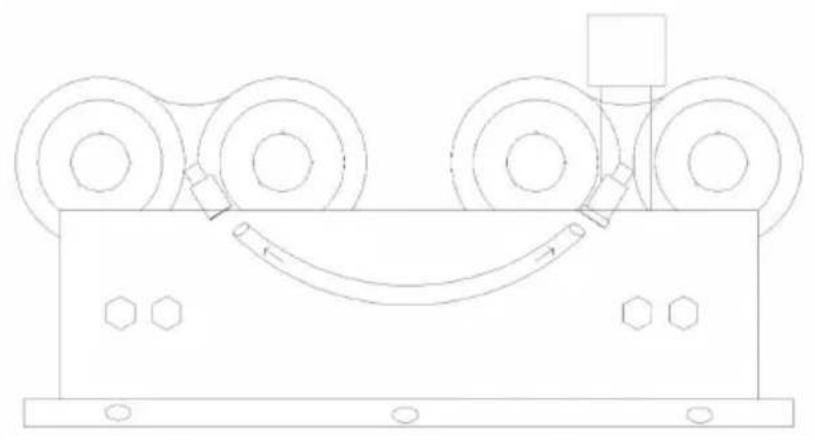

2.2 Modelo HS-660 Conjunto de bocina Paso 2: Inserte los conectores de las dos bocinas usando el extremo de la manguera de ajuste.

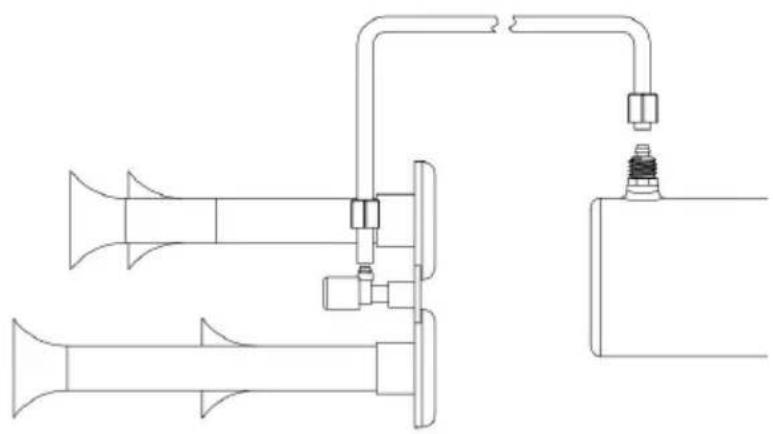

Paso 3: Conecte la tubería de acoplamiento a ambos extremos de la manguera.

Paso 4: Conecte la manguera al conector (la manguera será más fácil de instalar después de calentarla).

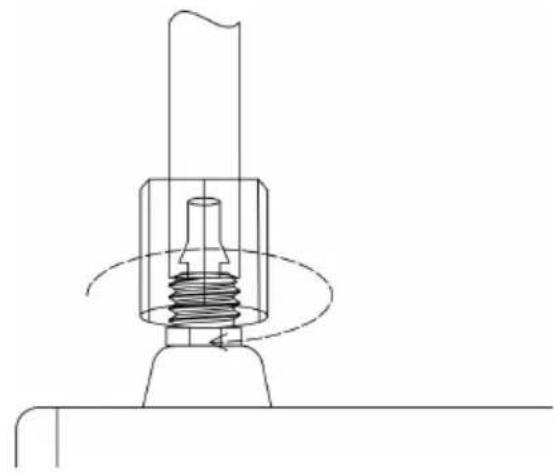

Paso 5: Utilice una llave de boca abierta de 12 mm (1/2 pulgada) para apretar la tuerca del tubo de aire.

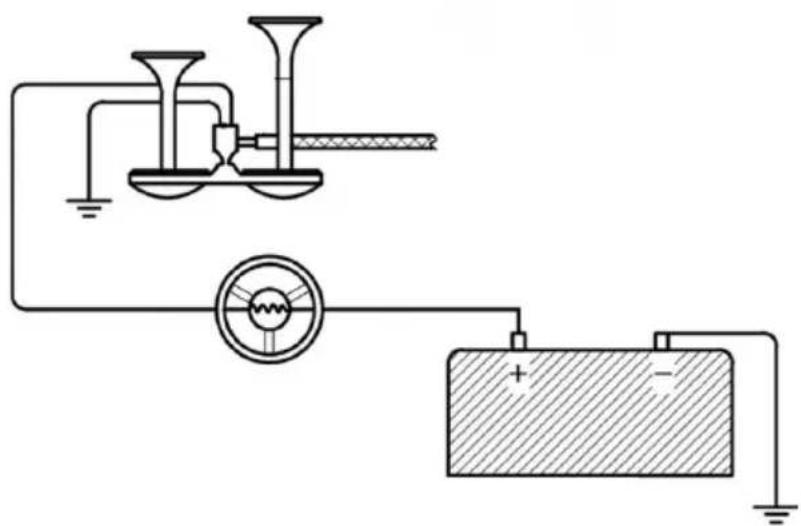

Paso 6: Use un cable de cobre de 16 AWG o superior para conectar la línea de la bocina. La bocina tiene dos líneas de alimentación (independientemente de los terminales positivo y negativo): una base de hierro (terminal negativo) y la otra conectada a la fuente de alimentación del terminal positivo después del interruptor de bocina.

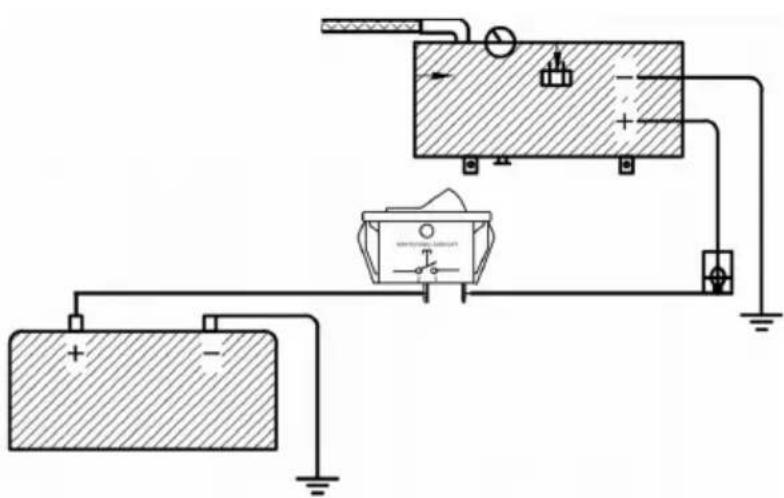

Paso 7: Utilice un cable de cobre de 14 AWG, un interruptor de encendido (20 A) y un fusible de 20 A para conectar la línea del compresor. La línea negra del compresor se conecta al hierro (electrodo negativo), y la línea roja se conecta al electrodo

positivo de la batería a través del interruptor de encendido.

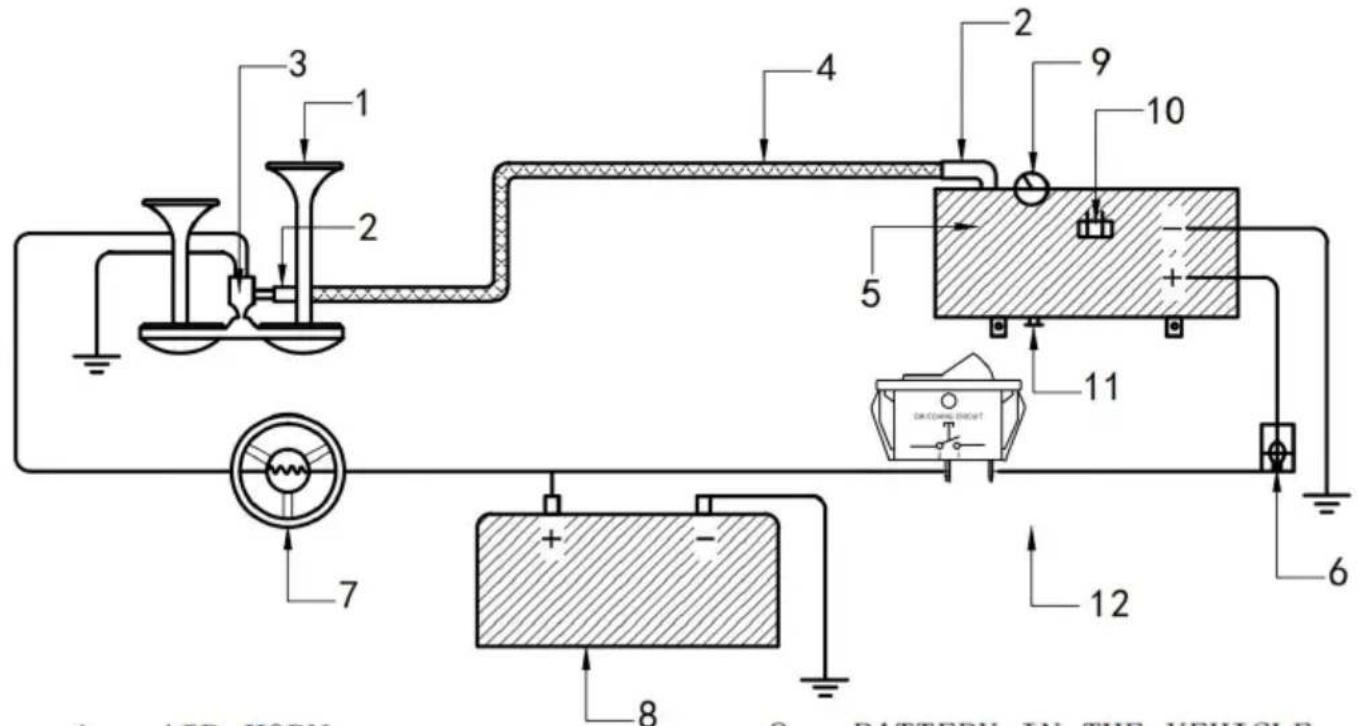

1 BOCINA DE AIRE 2 ACOPLAMIENTO DE TUBO DE GAS 3 SOLENOIDE DE BOCINA DE AIRE 4 TUBO DE AIRE 5 COMPRESOR DE AIRE 6 CABLE DE FUSIBLE 7 BOTÓN DE BOCINA

8 BATERÍA DEL VEHÍCULO 9 MEDIDOR DE PRESIÓN 10 INTERRUPTOR DE PRESIÓN 11 VÁLVULA DE DRENAJE 12 INTERRUPTOR DE ALIMENTACIÓN

Instrucciones de instalación: Se agregó el método de uso del tapón de drenaje.

1. Inspección regular (generalmente cada 5 meses). Debe ajustarse según el uso en condiciones secas y húmedas.

(Clima) El recipiente para descargar el gas condensado. La presión debe ser menor a

Descargue agua a 0,1 MPa para evitar peligro.

(Durante la instalación, gire la cinta de sellado en el sentido de las agujas del reloj y envuélvala firmemente alrededor de la rosca. Después de aproximadamente 5 a 10 vueltas, selle y ajuste el tornillo de drenaje)

Solución de problemas

Protección automática contra sobrecarga térmica

Su compresor de aire está equipado con un protector térmico automático. Esta función protege el compresor de sobrecalentamiento y daños permanentes. El protector térmico cortará automáticamente la alimentación del compresor si la temperatura interna de funcionamiento supera los niveles seguros durante un uso excesivo.

Si durante el uso, el compresor de aire se apaga automáticamente, intente reiniciarlo. Apague la unidad y deje que se enfríe durante unos minutos. Esto permitirá que el protector de sobrecarga térmica se restablezca para que pueda volver a usar el compresor de aire de forma segura.

La presión baja cae cuando los compresores se apagan	9. grifo de drenaje suelto10. Conexiones sueltas	9. Envuelva el hilo con cinta selladora y apriételo.10. Revise todas las conexiones una solución de agua y jabón y apriételas.
El compresor funciona continuamente y el flujo aire es menor de lo normal	13. Uso excesivo de aire14. Conexiones sueltas15. Anillo de pistón válvula de entrada desgastados.	13. Disminuir el consumo de aire14. Revise todas las conexiones una solución de agua y jabón y apriételas.Envuelva las roscas de la junta fugas con cinta selladora y apriet junta con fugas. Hilo envuelto con cinta selladora y apretado herméticamente.
Exceso de humedad en la descarga	9. Exceso de agua el tanque de aire10. Alta humedad	9. Vaciar el tanque, inclinarlo para vaciarlo. Vaciar el tanque con má frecuencia.10. Mueva el compresor a un ár con menos humedad o use un fi
El compresor no funciona	17. No hay energía, el interruptor de encendido está en la posición APAGADO18. Fusible fundido19. El motor se sobrecalienta20. Interruptor de presión defectuoso (si está conectado	17. Asegúrese de que el interrupt del compresor esté encendido18. Desconecte el compresor de fuente de alimentación y reemplad el fusible. (Consulte la sección Especificaciones para la conexión), amperaje del fusible)19. Deje que el compresor se er durante aproximadamente 30 minutos para permitir que el interruptor de sobrecarga térmica
El protector de sobrecarga térmica corta	9. Falta de ventilación adecuada o la	5. Mueva el compresor a un áre bien ventilada o a un área con temperatura ambiente más baja.
Compresor Sonido anormal, golpes o traqueteo excesivo	9. Pernos de montaj sueltos10. El cilindro o el anillo del pistón está desgastados	9. Apretar los tornillos10. Pistón de repuesto o válvula entrada.
La bocina no funciona	1. La fuente de alimentación no está encendida2. Sin aire comprimido3. Voltaje o corriente insuficiente4. Fallo de la válvul solenoide	1. Conecte el circuito correctamen y encienda la fuente de alimentación.2. Conecte el tubo de aire correctamente y asegúrese de que no esté bloqueado.3. Acorte o engrose el cable de alimentación de la bocina hasta o desaparezca la falla y conecte el cable de alimentación de la bocir directamente a la prueba de bate del automóvil.
