HS-550 - Bocina de aire Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Claxon de aire para camión
Marca	Vevor
Modelo	HS-550
Tensión	12 V
Potencia	170 W
Rango de presión de trabajo	90-120 psi (encendido/apagado)
Capacidad del tanque	0,8 gal (aproximadamente 3 L)
Nivel sonoro máximo	150 dB
Peso neto	5,45 kg
Compresor integrado	Sí (1 pieza)
Número de cláxones	1
Accesorios incluidos	Manguera de aire, cinta de teflón, almohadillas de goma, fusible, pernos/tuercas/arandelas M6
Protección térmica	Corte automático en caso de sobrecalentamiento
Fusible recomendado	20 A
Sección de cable recomendada	14 AWG para compresor, 16 AWG para claxon
Mantenimiento	Drenar el tanque cada 5 meses aproximadamente
Precauciones de seguridad	No tocar el compresor caliente; usar gafas y guantes durante el montaje

Preguntas frecuentes - HS-550 Vevor

¿Cómo instalar el compresor en el vehículo?

Fije el compresor al chasis usando los pernos M6, tuercas, arandelas planas y almohadillas de goma suministrados. Use una llave de 10 mm o una llave de vaso de 1,5 mm. Asegúrese de que la superficie de montaje esté plana y limpia.

¿Qué hacer si el claxon no produce ningún sonido?

Primero verifique la alimentación: asegúrese de que el interruptor esté en posición ON y que el fusible no esté fundido. Luego, controle la presión de aire: el tanque debe estar entre 90 y 120 psi. Si el problema persiste, revise las conexiones eléctricas y la electroválvula; reemplácela si es necesario.

¿Cómo drenar el tanque de aire?

Corte la alimentación y reduzca la presión del tanque a menos de 0,1 MPa. Abra la llave de drenaje ubicada en la parte inferior del tanque para evacuar el agua condensada. Realice esta operación regularmente, especialmente en clima húmedo, al menos cada 5 meses.

¿Por qué se detiene el compresor automáticamente?

Se debe a la protección térmica incorporada. Si el compresor se sobrecalienta (uso excesivo, mala ventilación), el dispositivo corta la alimentación. Deje enfriar el aparato durante aproximadamente 20 minutos antes de reiniciarlo. Mejore la ventilación si es necesario.

¿Cuáles son las precauciones de seguridad esenciales durante la instalación?

Use gafas de seguridad aprobadas ANSI y guantes resistentes. Instale sobre una superficie plana, dura y estable. Mantenga a los niños y espectadores alejados. No realice el montaje bajo la influencia del alcohol o medicamentos. Siga todas las instrucciones de montaje.

¿Cómo conectar correctamente los cables eléctricos?

Para el compresor: use un cable de cobre de 14 AWG. Conecte el cable negro al terminal negativo (tierra) y el cable rojo al terminal positivo a través de un interruptor de alimentación de 20 A. Para el claxon: use cable de 16 AWG como mínimo, conecte las dos líneas de alimentación (positiva y negativa) de forma independiente.

¿Qué presión de aire se necesita para hacer funcionar el claxon?

El claxon funciona cuando la presión en el tanque está entre 90 y 120 psi. El compresor se enciende a 90 psi y se apaga a 120 psi. Verifique el manómetro para monitorear la presión.

¿Qué hacer en caso de ruido anormal del compresor?

Un ruido de golpeteo o chasquido puede indicar pernos de montaje flojos o un pistón/segmento desgastado. Apriete los pernos. Si el ruido persiste, reemplace el pistón o la válvula de admisión.

¿Cómo reemplazar el fusible?

Primero desconecte el compresor de la fuente de alimentación. Localice el portafusibles (a menudo en el cable rojo). Reemplace el fusible fundido por un fusible del mismo calibre, recomendado 20 A. Vuelva a conectar y pruebe.

¿Se puede usar este claxon en todos los vehículos de 12 V?

Sí, este claxon está diseñado para sistemas eléctricos de 12 V (autos, camiones, barcos). Asegúrese de que la batería pueda proporcionar suficiente corriente (aproximadamente 15 A para el compresor). Verifique el espacio de montaje disponible.

MANUAL DE USUARIO HS-550 Vevor

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

BOCINA DE AIRE PARA CAMIÓN

MODELO: HS-660/HS-550/HS-661/HS-551

Centro de soporte de VEVOR

Modelo	HS-660	HS-550	HS-661	HS-551
Voltaje	12	12	12	12
Potencia (w)	190	170	190	170
Rango de presión de trabajo (psi)	ENCENDIDO: 90APAGADO: 120	ENCENDIDO: 90APAGADO: 120	ENCENDIDO: 90APAGADO: 120	ENCENDIDO: 90APAGADO: 120
Capacidad del tanque de almacenamiento (gal)	1.6	0.8	1.6	0.8
Sonido de salida máximo (dB)	1 5 0	150	150	150
neto (kg)	6.1	5.45	4.65	4.5

LISTA DE PIEZAS

NO.	Nombre	HS-660	HS-550	HS-661	HS-551
1	compresor	1	1	1	1
2	bocina	2	1	0	0
3	Tubo de aire	1	1	1	1
4	Conexión de bocina	1	0	0	0
5	Montura de cuerno	1	1	0	0
6	cinta de teflón	1	1	1	1
7	Almohadilla de goma	4	4	4	4
8	Asiento de montaje de seguridad	1	1	1	1
9	Fusible	1	1	1	1
10	M 6 tornillo	12	8	4	4
11	M 6 tuerca	12	8	4	4
12	Arandela M 6	12	4	4	4
13	Unión de tubería de ai	0	0	1	1

SEGURIDAD Y ADVERTENCIAS

ADVERTENCIA: Lea las instrucciones antes de usar este producto. De lo contrario, podría sufrir lesiones graves. Observe siempre las normas de seguridad.

1. La temperatura del compresor puede ser muy alta durante el funcionamiento o después de haberse detenido, por lo que no lo toque con la piel descubierta.
2. Instale el sistema en un lugar nivelado, fresco y seco. Evite zonas calientes y húmedas y no moje el motor del compresor.
3. El altavoz es muy fuerte, así que mantenga los oídos alejados para evitar dañarlos.
4. Este producto no es un juguete. No permita que los niños jueguen con él ni cerca de él.

PRECAUCIONES DE MONTAJE:

1. Ensamble únicamente según estas instrucciones. Un montaje incorrecto puede causar riesgos.
2. Use gafas de seguridad aprobadas por ANSI y guantes de trabajo resistentes durante el montaje.
3. Mantenga el área de reunión limpia y bien iluminada.
4. Mantenga a los transeúntes fuera del área durante el montaje.
5. No se reúna cuando esté cansado o bajo la influencia del alcohol, drogas o medicamentos.
6. Las capacidades del producto se aplican únicamente a productos ensamblados de forma correcta y completa.
7. Montar sobre una superficie plana, nivelada, dura y lisa capaz de soportar de forma segura la bocina de un camión completamente cargado.

GUARDE ESTAS INSTRUCCIONES

OPERACIÓN

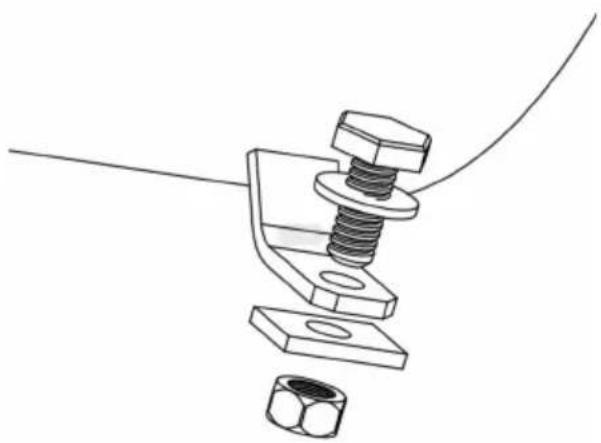

Paso 1: Utilice una llave abierta de 10 mm o una llave de tubo de 1/4" para fijar el compresor al coche con pernos M6, cuatro tuercas, cuatro arandelas planas y cuatro almohadillas de goma. Instale los pernos a través de la junta, el soporte del compresor, las arandelas de goma, el chasis del coche y las tuercas.

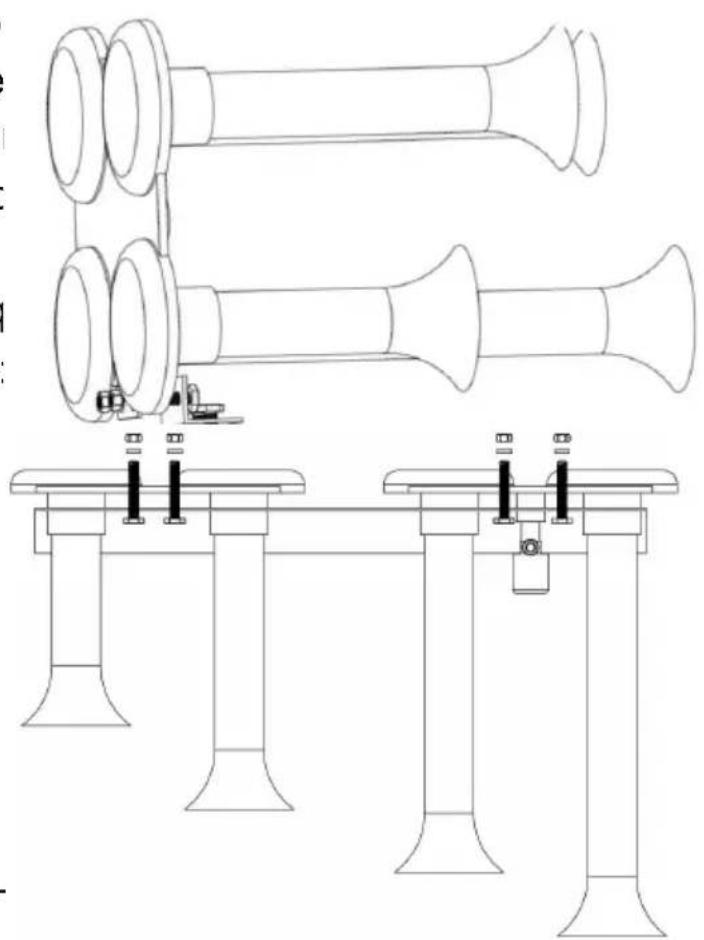

Paso 2: Utilice una llave abierta de 10 mm o una llave de tubo de 1/4" para fijar el soporte de la bocina a la bocina y al coche. Use cuatro pernos M6, cuatro tuercas M6 y un trípode. Coloque los pernos a través del trípode, un extremo en la tuerca de seguridad de la bocina y el otro en la de seguridad del coche.

2.1 Montaje de la bocina mod HS-660 Paso 1: Utilice una

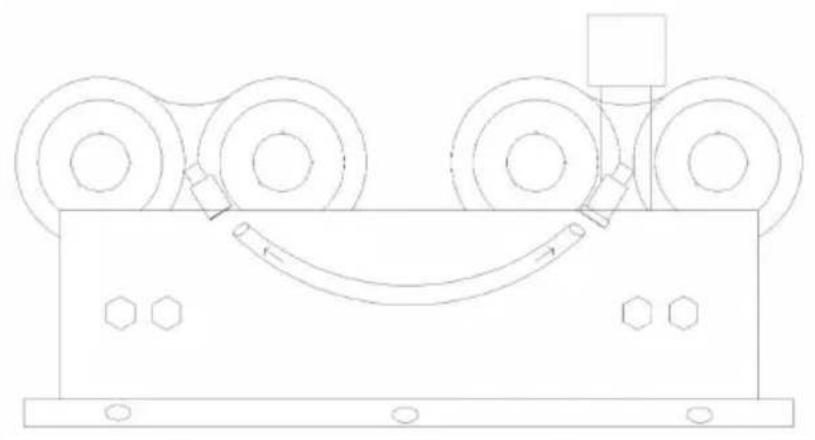

llave fija de 10 mm o una llave de tubo de 10 mm para fijar las dos bocinas al soporte con cuatro pernos M6, cuatro tuercas M6, cuatro juntas M6 y el trípode. Instale los pernos a través del trípode, a través de la bocina, a través de la junta y bloquee las tuercas.

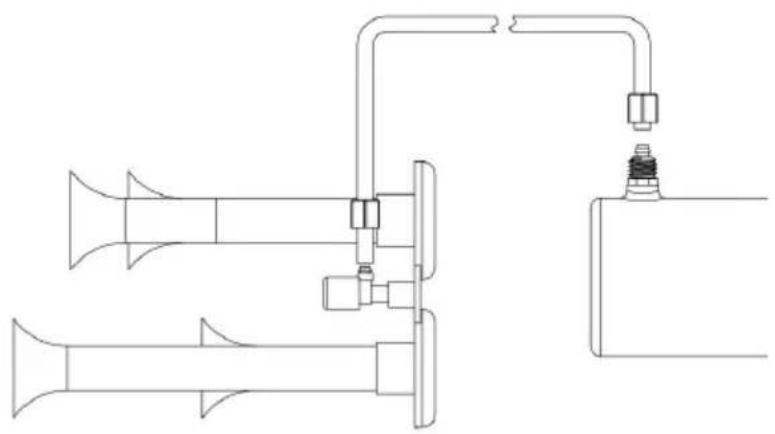

2.2 Modelo HS-660 Conjunto de bocina Paso 2: Inserte los conectores de las dos bocinas usando el extremo de la manguera de ajuste.

Paso 3: Conecte la tubería de acoplamiento a ambos extremos de la manguera.

Paso 4: Conecte la manguera al conector (la manguera será más fácil de instalar después de calentarla).

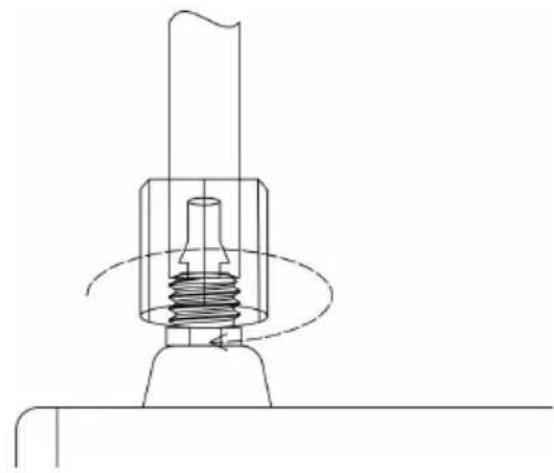

Paso 5: Utilice una llave de boca abierta de 12 mm (1/2 pulgada) para apretar la tuerca del tubo de aire.

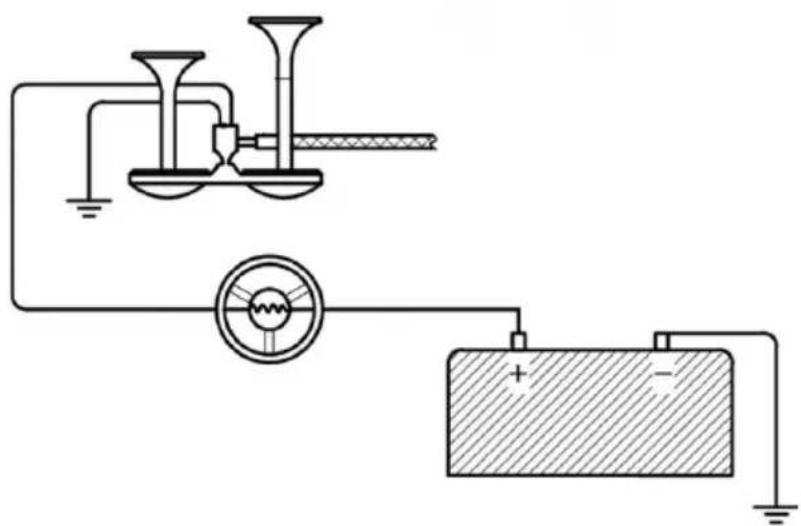

Paso 6: Use un cable de cobre de 16 AWG o superior para conectar la línea de la bocina. La bocina tiene dos líneas de alimentación (independientemente de los terminales positivo y negativo): una base de hierro (terminal negativo) y la otra conectada a la fuente de alimentación del terminal positivo después del interruptor de bocina.

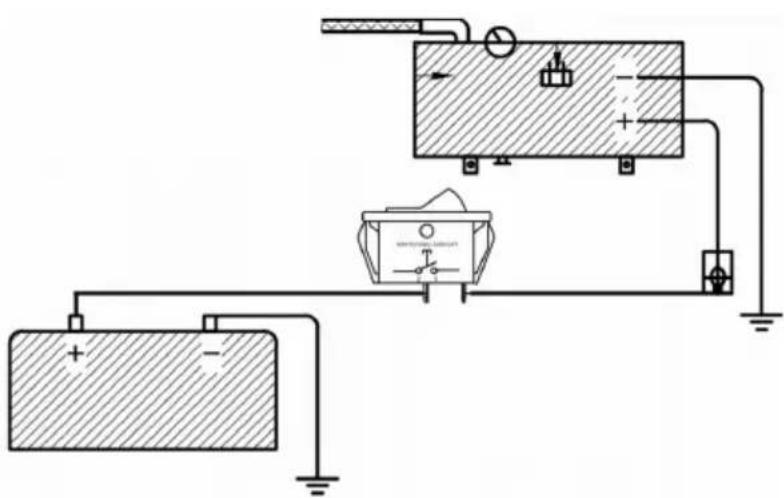

Paso 7: Utilice un cable de cobre de 14 AWG, un interruptor de encendido (20 A) y un fusible de 20 A para conectar la línea del compresor. La línea negra del compresor se conecta al hierro (electrodo negativo), y la línea roja se conecta al electrodo

positivo de la batería a través del interruptor de encendido.

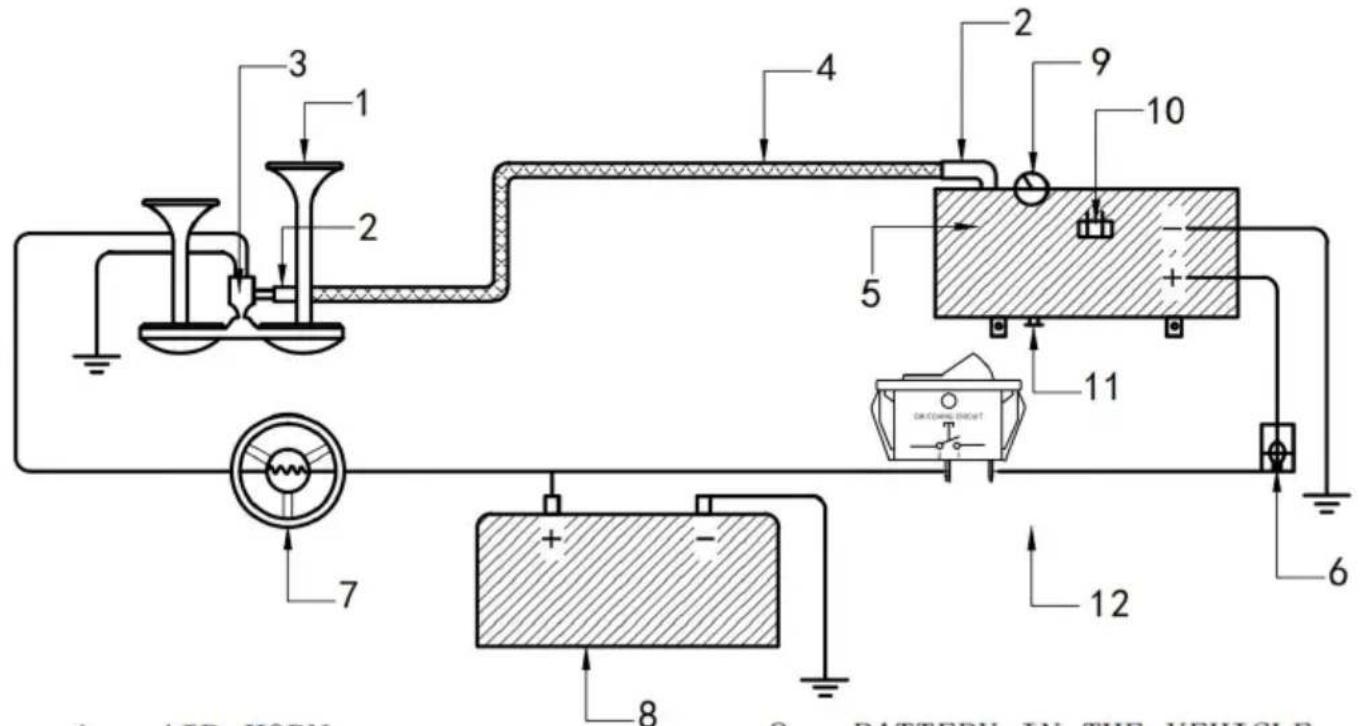

1 BOCINA DE AIRE 2 ACOPLAMIENTO DE TUBO DE GAS 3 SOLENOIDE DE BOCINA DE AIRE 4 TUBO DE AIRE 5 COMPRESOR DE AIRE 6 CABLE DE FUSIBLE 7 BOTÓN DE BOCINA

8 BATERÍA DEL VEHÍCULO 9 MEDIDOR DE PRESIÓN 10 INTERRUPTOR DE PRESIÓN 11 VÁLVULA DE DRENAJE 12 INTERRUPTOR DE ALIMENTACIÓN

Instrucciones de instalación: Se agregó el método de uso del tapón de drenaje.

1. Inspección regular (generalmente cada 5 meses). Debe ajustarse según el uso en condiciones secas y húmedas.

(Clima) El recipiente para descargar el gas condensado. La presión debe ser menor a

Descargue agua a 0,1 MPa para evitar peligro.

(Durante la instalación, gire la cinta de sellado en el sentido de las agujas del reloj y envuélvala firmemente alrededor de la rosca. Después de aproximadamente 5 a 10 vueltas, selle y ajuste el tornillo de drenaje)

Solución de problemas

Protección automática contra sobrecarga térmica

Su compresor de aire está equipado con un protector térmico automático. Esta función protege el compresor de sobrecalentamiento y daños permanentes. El protector térmico cortará automáticamente la alimentación del compresor si la temperatura interna de funcionamiento supera los niveles seguros durante un uso excesivo.

Si durante el uso, el compresor de aire se apaga automáticamente, intente reiniciarlo. Apague la unidad y deje que se enfríe durante unos minutos. Esto permitirá que el protector de sobrecarga térmica se restablezca para que pueda volver a usar el compresor de aire de forma segura.

La presión baja cae cuando los compresores se apagan	9. grifo de drenaje suelto10. Conexiones sueltas	9. Envuelva el hilo con cinta selladora y apriételo.10. Revise todas las conexiones una solución de agua y jabón y apriételas.
El compresor funciona continuamente y el flujo aire es menor de lo normal	13. Uso excesivo de aire14. Conexiones sueltas15. Anillo de pistón válvula de entrada desgastados.	13. Disminuir el consumo de aire14. Revise todas las conexiones una solución de agua y jabón y apriételas.Envuelva las roscas de la junta fugas con cinta selladora y apriet junta con fugas. Hilo envuelto con cinta selladora y apretado herméticamente.
Exceso de humedad en la descarga	9. Exceso de agua el tanque de aire10. Alta humedad	9. Vaciar el tanque, inclinarlo para vaciarlo. Vaciar el tanque con má frecuencia.10. Mueva el compresor a un ár con menos humedad o use un fi
El compresor no funciona	17. No hay energía, el interruptor de encendido está en la posición APAGADO18. Fusible fundido19. El motor se sobrecalienta20. Interruptor de presión defectuoso (si está conectado	17. Asegúrese de que el interrupt del compresor esté encendido18. Desconecte el compresor de fuente de alimentación y reemplad el fusible. (Consulte la sección Especificaciones para la conexión), amperaje del fusible)19. Deje que el compresor se er durante aproximadamente 30 minutos para permitir que el interruptor de sobrecarga térmica
El protector de sobrecarga térmica corta	9. Falta de ventilación adecuada o la	5. Mueva el compresor a un áre bien ventilada o a un área con temperatura ambiente más baja.
Compresor Sonido anormal, golpes o traqueteo excesivo	9. Pernos de montaj sueltos10. El cilindro o el anillo del pistón está desgastados	9. Apretar los tornillos10. Pistón de repuesto o válvula entrada.
La bocina no funciona	1. La fuente de alimentación no está encendida2. Sin aire comprimido3. Voltaje o corriente insuficiente4. Fallo de la válvul solenoide	1. Conecte el circuito correctamen y encienda la fuente de alimentación.2. Conecte el tubo de aire correctamente y asegúrese de que no esté bloqueado.3. Acorte o engrose el cable de alimentación de la bocina hasta o desaparezca la falla y conecte el cable de alimentación de la bocir directamente a la prueba de bate del automóvil.

ELIMINACIÓN CORRECTA

Este producto está sujeto a la Directiva Europea 2012/19/UE. El símbolo de un contenedor de basura tachado indica que el producto requiere recogida selectiva en la Unión Europea. Se aplica al producto y a todos los accesorios marcados con el símbolo. Los productos marcados con este símbolo no pueden desecharse con la basura doméstica normal, sino que deben llevarse a un punto de recogida para el reciclaje de aparatos eléctricos y electrónicos.
