HS-550 - Lufthorn Vevor - Gratis bruksanvisning och manual

Produkttyp	Luftsignalhorn för lastbil
Märke	Vevor
Modell	HS-550
Spänning	12 V
Effekt	170 W
Arbetstryckområde	90-120 psi (start/stopp)
Tankkapacitet	0,8 gal (cirka 3 L)
Maximal ljudnivå	150 dB
Nettovikt	5,45 kg
Inbyggd kompressor	Ja (1 st)
Antal signalhorn	1
Inkluderade tillbehör	Luftslang, teflontejp, gummikuddar, säkring, M6-bultar/mutter/brickor
Termiskt skydd	Automatisk avstängning vid överhettning
Rekommenderad säkring	20 A
Rekommenderad kabelarea	14 AWG för kompressor, 16 AWG för signalhorn
Underhåll	Töm tanken ungefär var 5:e månad
Säkerhetsföreskrifter	Rör inte den varma kompressorn; använd skyddsglasögon och handskar vid montering

Vanliga frågor - HS-550 Vevor

Hur installerar jag kompressorn på fordonet?

Fäst kompressorn på chassit med de medföljande M6-bultarna, muttrarna, brickorna och gummikuddarna. Använd en 10 mm nyckel eller en 1,5 mm hylsnyckel. Se till att monteringsytan är plan och ren.

Vad gör jag om signalhornet inte ger något ljud?

Kontrollera först strömförsörjningen: se till att strömbrytaren är påslagen och att säkringen inte är trasig. Kontrollera sedan lufttrycket: tanken ska ha mellan 90 och 120 psi. Om problemet kvarstår, kontrollera de elektriska anslutningarna och magnetventilen; byt ut den om det behövs.

Hur tömmer jag lufttanken?

Stäng av strömmen och minska tankens tryck till under 0,1 MPa. Öppna tömningsventilen längst ner på tanken för att dränera kondensvatten. Gör detta regelbundet, särskilt i fuktigt klimat, minst var 5:e månad.

Varför stannar kompressorn automatiskt?

Det beror på det inbyggda termiska skyddet. Om kompressorn blir överhettad (överanvändning, dålig ventilation) bryter enheten strömförsörjningen. Låt apparaten svalna i cirka 20 minuter innan du startar den igen. Förbättra ventilationen om det behövs.

Vilka viktiga säkerhetsåtgärder bör jag vidta vid installation?

Använd ANSI-godkända skyddsglasögon och kraftiga handskar. Montera på en plan, hård och stabil yta. Håll barn och åskådare på avstånd. Montera inte påverkad av alkohol eller mediciner. Följ alla monteringsanvisningar.

Hur ansluter jag de elektriska ledningarna korrekt?

För kompressorn: använd en koppartråd på 14 AWG. Anslut den svarta ledningen till den negativa polen (jord) och den röda ledningen till den positiva polen via en 20 A strömbrytare. För signalhornet: använd minst 16 AWG ledning, anslut de två strömförsörjningsledningarna (positiv och negativ) separat.

Vilket lufttryck krävs för att signalhornet ska fungera?

Signalhornet fungerar när trycket i tanken är mellan 90 och 120 psi. Kompressorn startar vid 90 psi och stannar vid 120 psi. Kontrollera manometern för att övervaka trycket.

Vad gör jag om kompressorn låter onormalt?

Ett bankande eller skramlande ljud kan indikera lossnade monteringsbultar eller en sliten kolv/cylinder. Dra åt bultarna. Om ljudet kvarstår, byt ut kolven eller insugsventilen.

Hur byter jag säkringen?

Koppla först bort kompressorn från strömkällan. Hitta säkringshållaren (ofta på den röda ledningen). Byt ut den trasiga säkringen mot en av samma storlek, rekommenderad 20 A. Återanslut och testa.

Kan detta signalhorn användas på alla 12 V-fordon?

Ja, detta signalhorn är utformat för 12 V elsystem (bilar, lastbilar, båtar). Se till att batteriet kan leverera tillräcklig ström (cirka 15 A för kompressorn). Kontrollera tillgängligt monteringsutrymme.

BRUKSANVISNING HS-550 Vevor

Teknisk support och e-garanticertifikat: www.vevor.com/support

LASTBILSLUFTHORN

MODELL: HS-660/HS-550/HS-661/HS-551

VEVOR Supportcenter

VARNING: Läs instruktionerna innan du använder produkten.

Underlåtenhet att göra det kan leda till allvarliga skador. Följ alltid reglerna för säker användning.

1. Kompressorns temperatur kan vara mycket hög under drift eller efter att den har stoppats, så rör inte vid den med bar hud.
2. Installera systemet på en plan, sval och torr plats. Undvik varma och fuktiga områden och fukta inte kompressormotorn.
3. Högtalaren är mycket högljudd, så håll öronen borta från högtalaren för att förhindra skador på öronen.
4. Denna produkt är inte en leksak. Låt inte barn leka med eller i närheten av denna produkt.

MONTERINGSÅTGÄRDER:

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa risker.
2. Använd ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under monteringen.
3. Håll samlingsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.
5. Montera inte när du är trött eller påverkad av alkohol, droger eller mediciner.
6. Produktegenskaperna gäller endast korrekt och fullständigt monterade produkter.
7. Montera på en plan, jämn, hård och slät yta som säkert kan stödja ett fullastat lastbilslufthorn.

SPARA DESSA INSTRUKTIONER

DRIFT

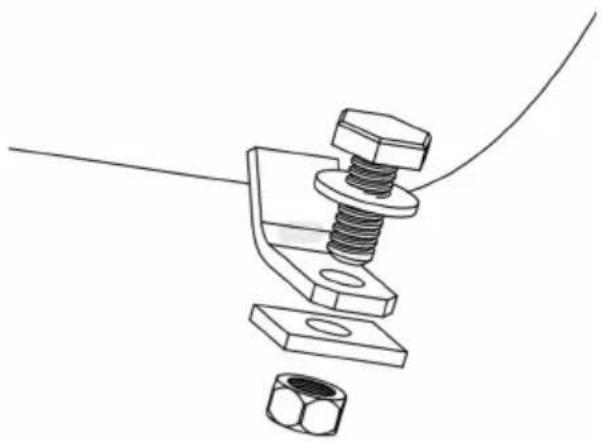

Steg 1: Använd en 10 mm öppen nyckel eller en 10 mm hylsnyckel för att fästa kompressorn på bilen med M6-bultar, fyra muttrar, fyra plana brickor och fyra gummikuddar. Montera bultarna genom packningen, kompressorstödet, gummibrickorna, bilramen och muttrarna.

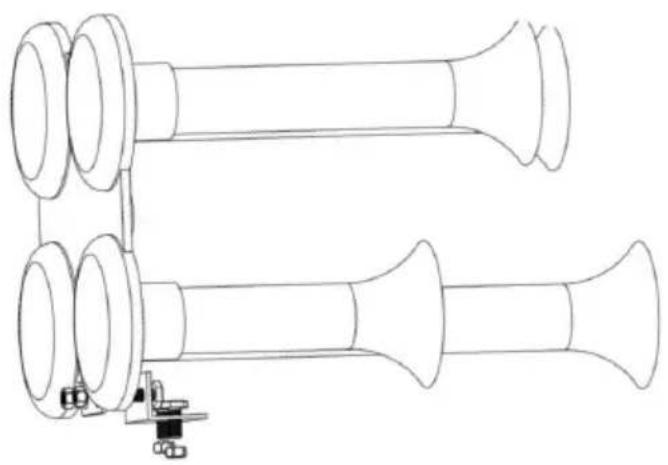

Steg 2: Använd en 10 mm öppen nyckel eller en 10 mm hylsnyckel för att fästa tutstödet till tutan med fyra M6-bultar, fyra M6-muttrar och ett stativ. Montera bultarna genom stativet - ena änden genom tutans låsmutter och den andra änden genom bilens låsmutter.

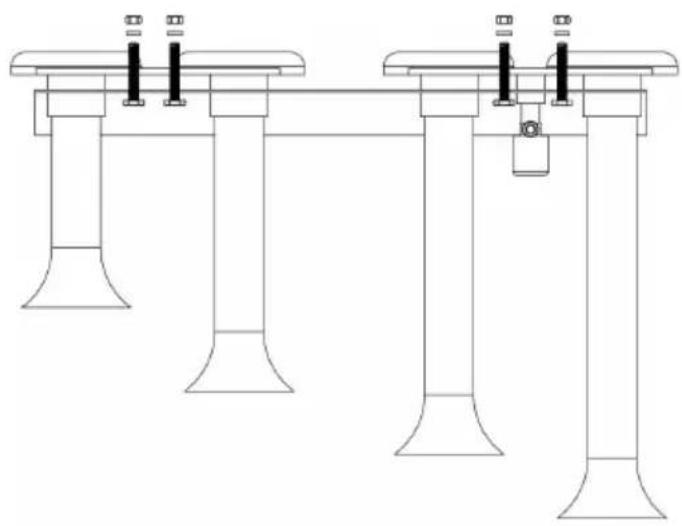

2.1 Montering av hornmodell HS-660 Steg 1: Använd en 10 mm fast nyckel eller en 10 mm hylsnyckel för att fästa de två hornen på stödet med fyra M6-bultar, fyra M6-muttrar, fyra M6-packningar och ett stativ. Montera bultarna genom stativet, genom hornet, genom packningen och lås muttrarna.

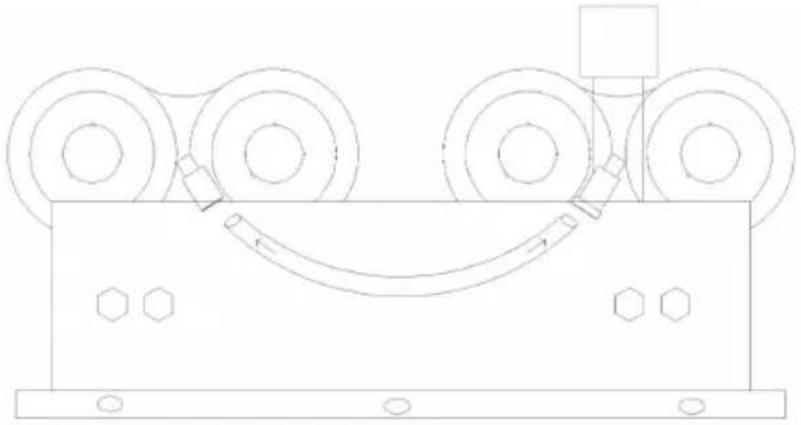

2.2 Montering av modell HS-660 signalhorn Steg 2: Sätt i kopplingarna på de två signalhornen med hjälp av slangkopplingen.

Steg 3: Fäst kopplingsmuttern på båda ändar av slangen.

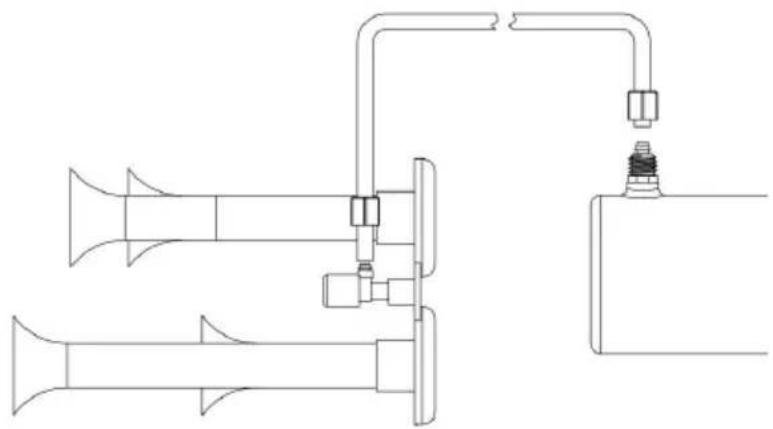

Steg 4: Anslut slangen till kopplingen (slangen blir lättare att installera efter uppvärmning).

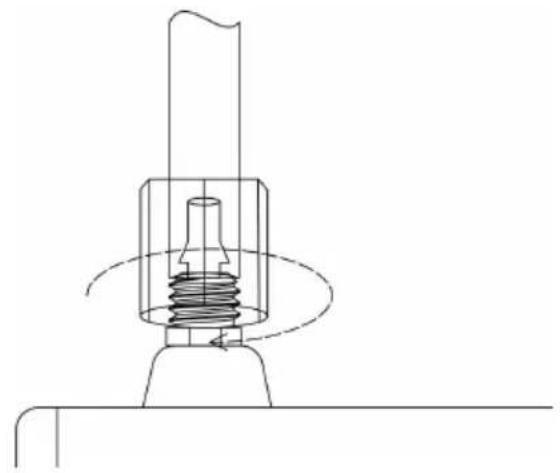

Steg 5: Använd en 12 mm gaffelnyckel för att dra åt luftrörets mutter.

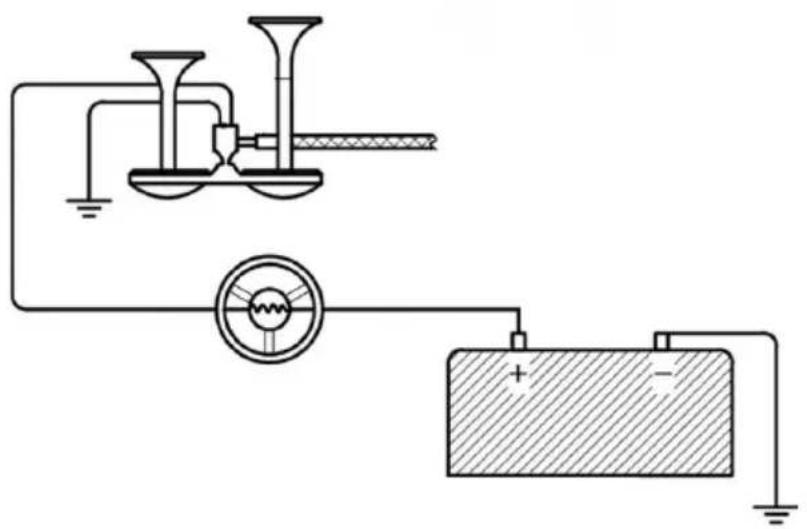

Steg 6: Använd 16AWG eller mer koppartråd för att ansluta signalhornsledningen. Signalhornet har två kraftledningar (oavsett positiva och negativa terminaler), en basjärnsledning (negativ terminal) och den andra ansluts till den positiva terminalens strömförsörjning.

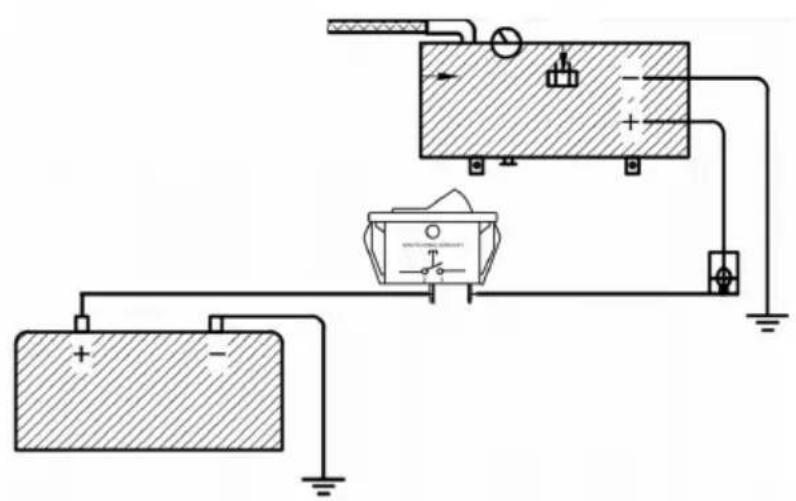

Steg 7: Använd koppartråd 14AWG, 20A strömbrytare, 20A säkring, anslut kompressorledningen, kompressorns svarta linje till järnet (negativ elektrod), den röda ledningen är ansluten till batteriets positiva elektrod via strömbrytaren.

Installationsanvisningar: Lägg till metoden för att använda avtappningspluggen.

1. Regelbunden inspektion (vanligtvis var 5:e månad), bör justeras beroende på användningen av torra och våta

(Klimat) Behållaren för uttömning av kondenserad gas, lufttrycket måste vara lägre än

Töm ut vatten vid 0,1 MPa för att undvika fara

(Vrid tätningstejpen medurs under installationen och linda den ordentligt runt gängan. Efter cirka 5–10 varv, täta och dra åt dräneringsskruven

Felsökning

Automatiskt termiskt överbelastningsskydd

Din luftkompressor är utrustad med ett automatiskt termiskt

överbelastningsskydd. Denna funktion är utformad för att skydda

luftkompressorn från överhettning och permanent skada på den. Termis

överbelastningsskydd stänger automatiskt av strömmen till din

luftkompressor om luftkompressorns interna driftstemperatur stiger över

säkra nivåer under överdriven användning.

Om din luftkompressor stängs av automatiskt när som helst under

användning, försök inte starta om den. Stäng av strömmen och låt den

svalna i cirka 20 minuter. Detta gör att överbelastningsskyddet återställs

att du säkert kan återuppta användningen av luftkompressorn.

(slankt tryck sjunker när kompressorer na) stängs av	15. Lös avtappningskran16. Lösa anslutningar	15. Linda tråden med tätningstejp och dra åt den16. Kontrollera alla anslutningar m tvål- och vattenlösning och dra åt dem.
Kompressorn går kontinuerligt och luftflödet är lägre än normalt	22. Överdriven luftanvändning23. Lösa anslutningar24. Sliten kolvring eller insugningsventil.	22. Minska luftförbrukningen23. Kontrollera alla anslutningar m tvållösning och vatten och dra åt dem.Linda in de läckande skarvgängorn med tätningstejp och dra åt läckageskarven. Gängan är lindad med tätningstejp och förseglad och åtdragen
För mycket fukt i utsläppe	15. För mycket vatte i lufttanken16. Hög luftfuktighet	15. Töm tanken, luta tanken för tömma. Töm tanken oftare.16. Flytta kompressorn till ett område med lägre luftfuktighet, ell använd luftfilter
Kompressorn går inte	29. Ingen ström, elle strömbrytaren i AVSTÄNGT läge30. Trasig säkring31. Motorn överhettas32. Felaktig tryckbrytare (om den är ansluten till en tryckbrytare).	29. Se till att kompressorns brytar är PÅ30. Koppla bort kompressorn från strömkällan, byt säkring. (Se avsnittet Specifikationer för anslutning)säkringens strömstyrka)31. Låt kompressorn svalna i cirk30 minuter så att den termiska överbelastningsbrytaren återställs.32. Byt ut tryckbrytaren
Termiskt överbelastningsskydd	15. Bristande ventilation eller för hög	8. Flytta kompressorn till ett välventilerat område, eller område med lägre omgivningstemperatur
Kompressor Onormalt ljud Överdriven knackning eller skrammel	15. Lösa monteringsbultar16. Cylindern eller kolvringen är sliten	15. Dra åt bultarna16. Utbyte av kolv eller inloppsve
Hornetfungerar inte	1. Strömförsörjningenär inte påslagen2. Ingen tryckluft3. Otilräckligspänning eller ström4. Fel påmagnetventilen	1. Anslut kretsen korrekt och slå strömförsörjningen2. Anslut luftslangen korrekt och till att luftslangen är fri.3. Förkorta eller förtjockla hornets strömkabel tills felet försvinner och anslut hornets strömkabel direkt til bilbatteriets testdon.4. Byt ut magnetventilen

Denna produkt omfattas av bestämmelserna i EU-direktiv 2012/19/EU. Symbolen som visar en överstruken soptunna indikerar att produkten kräver separat sophämtning inom Europeiska unionen. Detta gäller produkten och alla tillbehör som är märkta med denna symbol. Produkter som är märkta som sådana får inte kasseras med vanligt hushållsavfall utan

måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.
