HS-550 - Lufthorn Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Lufthorn für LKW
Marke	Vevor
Modell	HS-550
Spannung	12 V
Leistung	170 W
Arbeitsdruckbereich	90-120 psi (Ein/Aus)
Tankinhalt	0,8 gal (ca. 3 L)
Maximaler Schalldruckpegel	150 dB
Nettogewicht	5,45 kg
Integrierter Kompressor	Ja (1 Stück)
Anzahl der Hörner	1
Im Lieferumfang enthalten	Luftschlauch, Teflonband, Gummipuffer, Sicherung, M6 Schrauben/Muttern/Unterlegscheiben
Thermoschutz	Automatische Abschaltung bei Überhitzung
Empfohlene Sicherung	20 A
Empfohlener Kabelquerschnitt	14 AWG für Kompressor, 16 AWG für Horn
Wartung	Tank alle ca. 5 Monate entleeren
Sicherheitshinweise	Heißen Kompressor nicht berühren; bei Montage Schutzbrille und Handschuhe tragen

Häufig gestellte Fragen - HS-550 Vevor

Wie installiere ich den Kompressor am Fahrzeug?

Befestigen Sie den Kompressor mit den mitgelieferten M6 Schrauben, Muttern, Unterlegscheiben und Gummipuffern am Fahrgestell. Verwenden Sie einen 10-mm-Schlüssel oder einen 1,5-mm-Steckschlüssel. Stellen Sie sicher, dass die Montagefläche eben und sauber ist.

Was tun, wenn das Horn keinen Ton von sich gibt?

Überprüfen Sie zuerst die Stromversorgung: Stellen Sie sicher, dass der Schalter auf ON steht und die Sicherung nicht durchgebrannt ist. Überprüfen Sie dann den Luftdruck: Der Tank muss zwischen 90 und 120 psi liegen. Wenn das Problem weiterhin besteht, überprüfen Sie die elektrischen Anschlüsse und das Magnetventil; ersetzen Sie es bei Bedarf.

Wie entleere ich den Lufttank?

Schalten Sie die Stromversorgung aus und reduzieren Sie den Tankdruck auf unter 0,1 MPa. Öffnen Sie das Ablassventil am unteren Ende des Tanks, um Kondenswasser abzulassen. Führen Sie diesen Vorgang regelmäßig durch, besonders bei feuchtem Klima, mindestens alle 5 Monate.

Warum stoppt der Kompressor automatisch?

Dies liegt am integrierten Thermoschutz. Wenn der Kompressor überhitzt (übermäßiger Gebrauch, schlechte Belüftung), unterbricht das Gerät die Stromversorgung. Lassen Sie das Gerät etwa 20 Minuten abkühlen, bevor Sie es neu starten. Verbessern Sie bei Bedarf die Belüftung.

Welche grundlegenden Sicherheitshinweise sind bei der Installation zu beachten?

Tragen Sie eine Schutzbrille nach ANSI-Standard und robuste Handschuhe. Montieren Sie auf einer ebenen, harten und stabilen Oberfläche. Halten Sie Kinder und Zuschauer fern. Montieren Sie nicht unter dem Einfluss von Alkohol oder Medikamenten. Befolgen Sie alle Montageanweisungen.

Wie schließe ich die elektrischen Kabel richtig an?

Für den Kompressor: Verwenden Sie ein Kupferkabel mit 14 AWG. Verbinden Sie das schwarze Kabel mit dem Minuspol (Masse) und das rote Kabel über einen 20 A Hauptschalter mit dem Pluspol. Für das Horn: Verwenden Sie mindestens 16 AWG Kabel und verbinden Sie die beiden Stromleitungen (Plus und Minus) unabhängig voneinander.

Welcher Luftdruck ist für den Betrieb des Horns erforderlich?

Das Horn funktioniert, wenn der Tankdruck zwischen 90 und 120 psi liegt. Der Kompressor schaltet sich bei 90 psi ein und bei 120 psi aus. Überwachen Sie den Druck mit dem Manometer.

Was tun bei abnormalen Geräuschen des Kompressors?

Klopf- oder Klickgeräusche können auf gelockerte Montageschrauben oder einen abgenutzten Kolben/Ring hinweisen. Ziehen Sie die Schrauben fest. Wenn das Geräusch anhält, ersetzen Sie den Kolben oder das Einlassventil.

Wie ersetze ich die Sicherung?

Trennen Sie den Kompressor zuerst von der Stromquelle. Finden Sie den Sicherungshalter (oft am roten Kabel). Ersetzen Sie die durchgebrannte Sicherung durch eine Sicherung gleicher Stärke, empfohlen 20 A. Schließen Sie wieder an und testen Sie.

Kann dieses Horn in allen 12 V Fahrzeugen verwendet werden?

Ja, dieses Horn ist für 12 V elektrische Systeme ausgelegt (Autos, LKWs, Boote). Stellen Sie sicher, dass die Batterie ausreichend Strom liefern kann (ca. 15 A für den Kompressor). Überprüfen Sie den verfügbaren Montageplatz.

BEDIENUNGSANLEITUNG HS-550 Vevor

Technisch Support und E-Garantie-Zertifikat www.vevor.com/support

LKW-DRUCKLUFTHUPE

MODELL: HS-660/HS-550/HS-661/HS-551

VEVOR-Supportcenter

Modell	HS-660	HS-550	HS-661	HS-551
Stromspannung	12	12	12	12
Leistung (W)	190	170	190	170
Arbeitsdruckbereich (psi)	EIN: 90AUS: 120	EIN: 90AUS: 120	EIN: 90AUS: 120	EIN : 90AUS : 120
Fassungsvermögen des Vorratstanks (gal)	1.6	0,8	1.6	0,8
Maximaler Ausgangston (dB)	1 5 0	150	150	150
Nettogewicht (kg)	6.1	5.45	4,65	4.5

PART LIST

NEIN .	Name	HS-660	HS-550	HS-661	HS-551
1	Kompressor	1	1	1	1
2	Horn	2	1	0	0
3	Luftschlauch	1	1	1	1
4	Hupenanschluss	1	0	0	0
5	Hornhalterung	1	1	0	0
6	Teflonband	1	1	1	1
7	Gummiauflage	4	4	4	4
8	Sicherheits-Montagesitz	1	1	1	1
9	Sicherung	1	1	1	1
10	M 6 Bolzen	12	8	4	4
11	M 6 Nuss	12	8	4	4
12	M 6 Unterlegscheibe	12	4	4	4
13	Luftrohrverbindung	0	0	1	1

SECURITY & WARNINGS

WARNUNG: Lesen Sie die Anweisungen, bevor Sie dieses Produkt verwenden. Andernfalls kann es zu schweren Verletzungen kommen. Beachten Sie stets die Regeln für einen sicheren Betrieb.

1. Die Temperatur des Kompressors kann während des Betriebs oder dem Abschalten sehr hoch sein. Berühren Sie ihn daher nicht mit blc Haut.
2. Installieren Sie das System an einem ebenen, kühlen und trockene Vermeiden Sie heiße und feuchte Bereiche und lassen Sie den Kompressormotor nicht nass werden.
3. Der Lautsprecher ist sehr laut. Halten Sie daher Ihre Ohren vom Lautsprecher fern, um Gehörschäden zu vermeiden.
4. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Artikel oder in dessen Nähe zu spielen.

VORSICHTSMASSNAHMEN BEI DER MONTAGE:

1. Führen Sie die Montage ausschließlich gemäß dieser Anleitung durch Eine unsachgemäße Montage kann zu Gefahren führen.
2. Tragen Sie während der Montage eine ANSI-zugelassene Schutzbrill und strapazierfähige Arbeitshandschuhe.
3. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Personen vom Bereich fern.
5. Montieren Sie nicht, wenn Sie müde sind oder unter dem Einfluss Alkohol, Drogen oder Medikamenten stehen.
6. Die Produktfunktionen gelten nur für ordnungsgemäß und vollständig montierte Produkte.
7. Montieren Sie die Hupe auf einer flachen, ebenen, harten und glat Oberfläche, die eine voll beladene LKW - Hupe sicher tragen kann

BEWAHREN SIE DIESE ANWEISUNGEN AUF

OPERATION

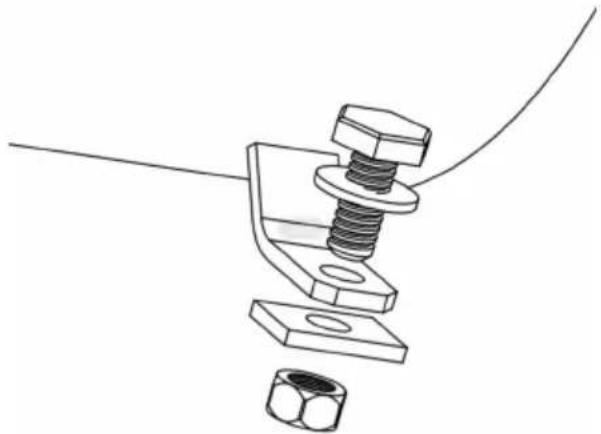

Schritt 1: Verwenden Sie eine 10

Maulschlüssel oder ein 10 Befestig

Sie den Kompressor mit einem

1-mm-Steckschlüssel mit

M6-Schrauben, vier Muttern, vier

Unterlegscheiben und vier

Gummipuffern am Fahrzeug. Führe

Sie die Schrauben durch die Dich

die Kompressorhalterung, die

Gummischeiben, den Fahrzeugrahmen und die Muttern.

Schritt 2: Verwenden Sie eine

mm Maulschlüssel oder ein 10

mm-Steckschlüssel, um die

Hupenhalterung mit vier

M6-Schrauben, vier M6-Muttern

und einem Stativ an der Hupe

dem Auto zu befestigen.

Installieren Sie die Schrauben

durch das Stativ - ein Ende d

die Hupen-Kontermutter und da andere Ende durch die

Auto-Kontermutter .

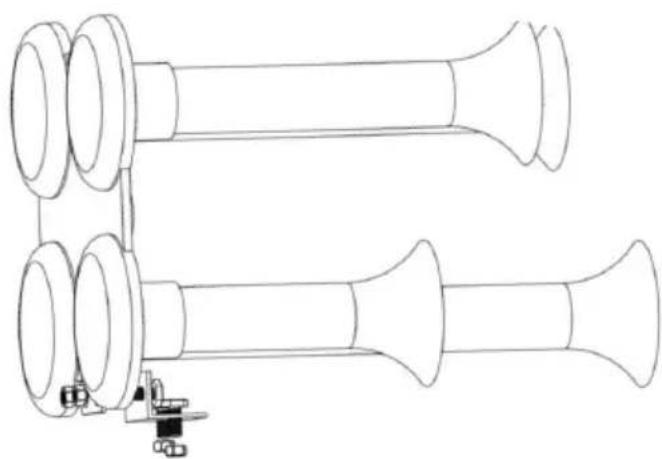

HS-660 Schritt 1 : Befestigen

die beiden Hörner mit einem 10-mm-Maulschlüssel oder einem 10-mm-Steckschlüssel mit vier M6-Schrauben, vier M6-Muttern, vier M6-Dichtungen und einem Stativ an der Halterung. Führen Sie die Schrauben durch das Stativ, durch das Horn, durch die Dichtung und ziehen Sie die Muttern fest.

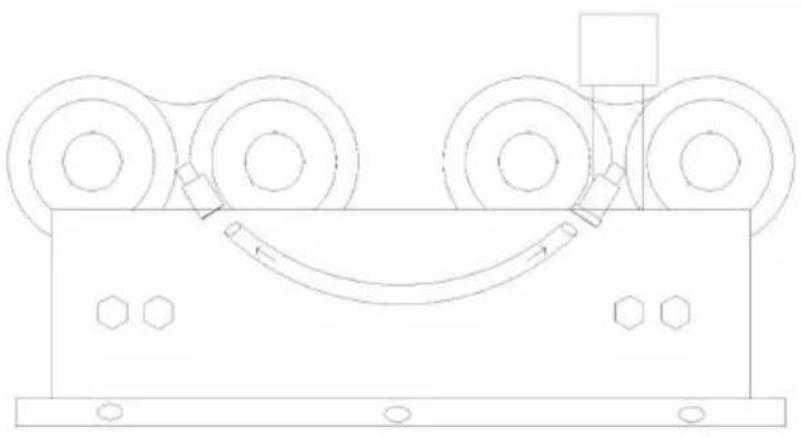

2.2 Montage der Hup Modell HS-660, Schritt Stecken Sie die Anschlüsse der beider Hupen mithilfe des passenden Schlauchendes ein.

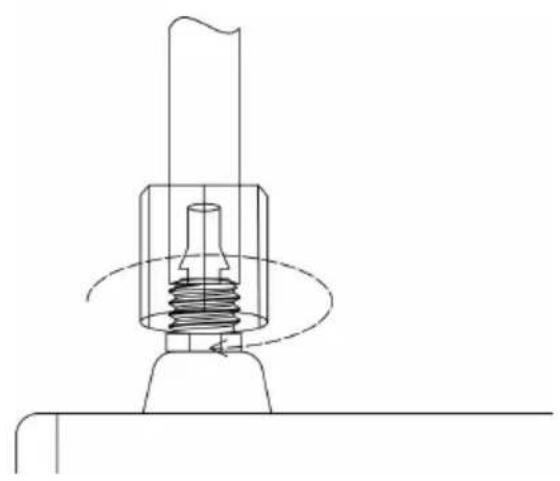

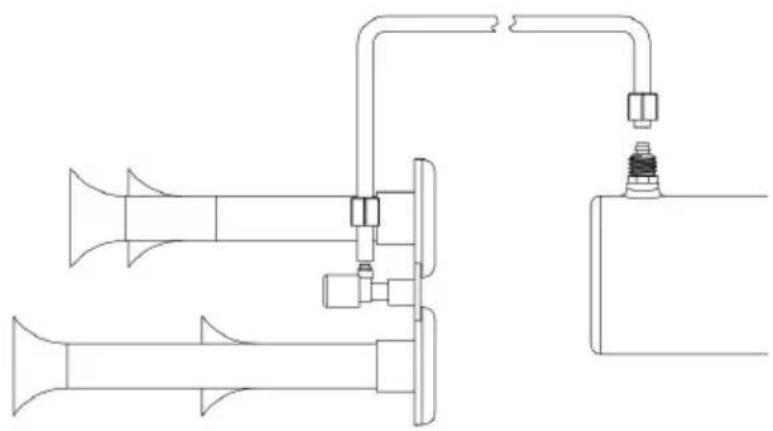

Schritt 3: Befestigen Sie die Überwurfmutter an beiden Enden des Schlauchs.

Schritt 4: Stecken Sie den Schlauch den Anschluss (der Schlauch lässt sich nach dem Erhitzen leichter installieren)

Schritt 5: Verwenden Sie eine 12 m Maulschlüssel zum Festziehen der Luftrohrmutter.

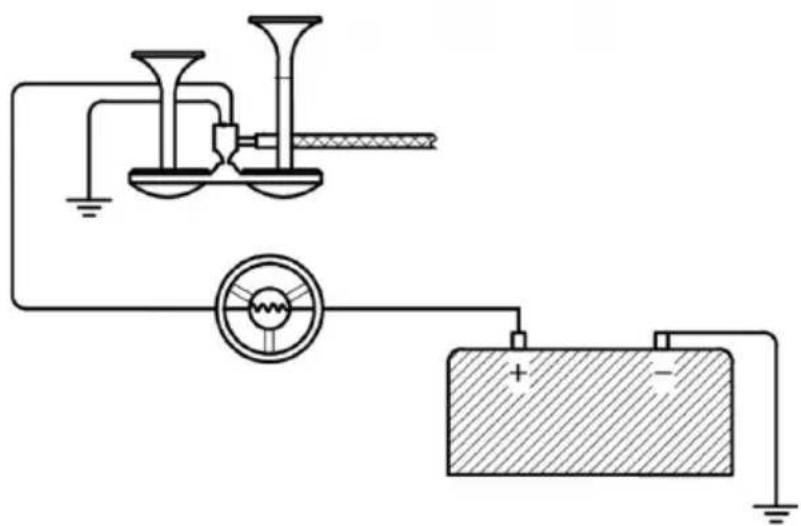

Schritt 6: Verwenden Si zum Anschließen der Hupenleitung Kupferkabel der Stärke 16 AWG oder höher. Die Hupe verfügt über zwei Stromleitungen (unabhängig von den Plu und Minuspolen), eine Basisleitung (Minuspol) und die andere ist nach den Hupenschalter mit der Pluspol-Stromversorgung v

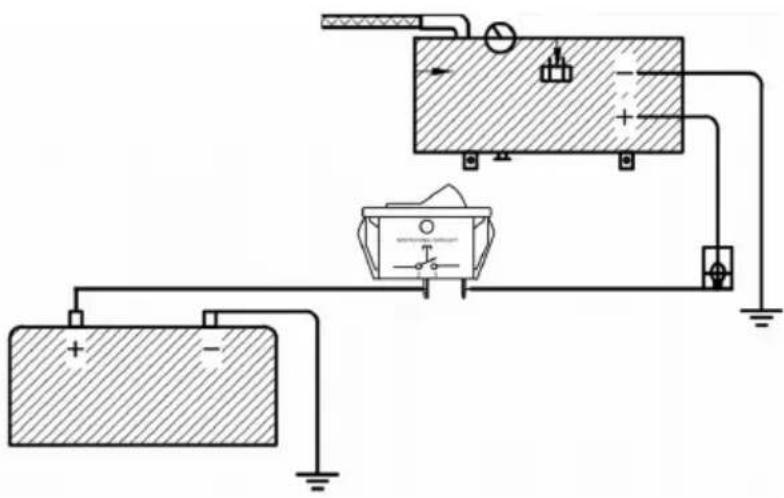

Schritt 7: Verwenden Sie Kupferdraht 14AWG,

20A-Netzschalter,

20A-Versicherung, schließe

Sie die Kompressorleitung

an, die schwarze Leitung

des Kompressors an das

Elektrode), die rote Leitun wird über den Netzschalte mit der positiven Elektrode der Batterie verbunden.

Installationsanweisungen: Die Methode zur Verwendung der Ablassschraube wurde hinzugefügt.

1. Regelmäßige Inspektion (in der Regel 5 Monate), sollte entsprechen

der Verwendung von trockenen und nassen angepasst werden (Klima) Der Behälter zum Ablassen von kondensiertem Gas, der Luftdr muss weniger als Lassen Sie das Wasser mit 0,1 MPa ab, um Gefahren zu vermeiden (Während der Montage das Dichtband im Uhrzeigersinn drehen und fe um das Gewinde wickeln. Nach ca. 5-10 Umdrehungen die Ablassschraube abdichten und festziehen.)

Fehlerbehebung

Automatischer thermischer Überlastungsschutz

Ihr Kompressor ist mit einem automatischen Überhitzungsschutz ausgestattet. Diese Funktion schützt den Kompressor vor Überhitzung und dauerhaften Schäden. Der Überhitzungsschutz schaltet die Stromzufuhr automatisch ab, wenn die interne Betriebstemperatur des Kompressors übermäßiger Nutzung über das zulässige Niveau steigt.

Sollte sich Ihr Kompressor während des Betriebs automatisch abschalte versuchen Sie nicht, ihn neu zu starten. Schalten Sie die Stromversor aus und lassen Sie das Gerät etwa 20 Minuten abkühlen. Dadurch w Überhitzungsschutz zurückgesetzt, sodass Sie den Kompressor sicher wieder verwenden können.

geringerDruckabfall beimAbschalten der	5. Ablasshahn loser6. LoseVerbindungen	5. Gewinde mit Dichtband umwickeln und festziehen6. Alle Verbindungen mit Seifenwasserlösung prüfen und festziehen
DerKompressorläuft ständigund derLuftstrom istgeringer alsnormal	7. ÜbermäßigerLuftverbrauch8. LoseVerbindungen9. Kolbenring oderEinlassventilverschlissen.	7. Reduzieren Sie denLuftverbrauch8. Alle Verbindungen mitSeifenwasserlösung prüfen undfestziehen.Umwickeln Sie die undichtenVerbindungsgewinde mitDichtungsband und ziehen Sie dieundichte Verbindung fest Gewinde
ÜbermäßigeFeuchtigkeitim Ausfluss	5. Zu viel Wasser inLufttank6. HoheLuftfeuchtigkeit	5. Tank entleeren, Tank zumEntleeren kippen. Tank häufigerentleeren6. Stellen Sie den Kompressor ineinen Bereich mit geringerer
Kompressorläuft nicht	9. Kein Strom oderNetzschalter in derPosition „AUS“10. DurchgebrannteSicherung11. Motor überhitzt12. FehlerhafterDruckschalter (fallsan einenDruckschalterangeschlossen).	9. Stellen Sie sicher, dass derKompressorschalter eingeschaltetist.10. Trennen Sie den Kompressorvon der Stromquelle und ersetzenSie die Sicherung. (Informationenzum Anschluss finden Sie imAbschnitt „Spezifikationen“)Sicherungsstromstärke)11. Lassen Sie den Kompressoretwa 30 Minuten abkühlen, damit
DerthermischeÜberlastschut	5. MangelndeBelüftung oder zuhohe	3. Bewegen Sie den Kompressoreinen gut belüfteten Bereich odereinen Bereich mit niedrigerer
Kompressor Ungewöhnliche Geräusche, übermäßiges Klopfen oder Klappern	5. Lose Befestigungsschrauben6. Zylinder oder Kolbenring ist verschlissen	5. Schrauben festziehen6. Ersatzkolben oder Einlassventil.
Hupe funktioniert nicht	1. Das Netzteil ist nicht eingeschaltet2. Keine Druckluft3. Unzureichende Spannung oder Stromstärke4. Magnetventilfehler	1. Schließen Sie den Stromkreis richtig an und schalten Sie die Stromversorgung ein2. Schließen Sie den Luftschlauch richtig an und stellen Sie sicher, der Luftschlauch frei ist3. Kürzen oder verdicken Sie das Hupenstromkabel, bis der Fehler verschwindet, und schließen Sie d Hupenstromkabel direkt an den Autobatterietest an4. Magnetventil ersetzen

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Entsprechend

gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
