BRUKSANVISNING HS-551 Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

LASTBILSLUFTHORN

MODELL: HS-660/HS-550/HS-661/HS-551

VEVOR Supportcenter

WARNING: Läs instruktionerna innan du använder produkten.

Underlåtenhet att göra det kan leda till allvarliga skador. Följ alltid reg för säker användning.

1. Kompressorns temperatur kan vara mycket hög under drift eller efter den har stoppats, så rör inte vid den med bar hud.
2. Installera systemet på en plan, sval och torr plats. Undvik varma fuktiga områden och fukta inte kompressormotorn.
3. Högtalaren är mycket högljudd, så håll öronen borta från högtalarer att förhindra skador på öronen.
4. Denna produkt är inte en leksak. Låt inte barn leka med eller i r av denna produkt.

MONTERINGSÅTGÄRDER:

1. Montera endast enligt dessa instruktioner. Felaktig montering kan sk risker.
2. Använd ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under monteringen.
3. Håll samlingsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.
5. Montera inte när du är trött eller påverkad av alkohol, droger eller mediciner.
6. Produktegenskaperna gäller endast korrekt och fullständigt monterade produkter.
7. Montera på en plan, jämn, hård och slät yta som säkert kan stell fullastat lastbilslufthorn.

SPARA DESSA INSTRUKTIONER

OPERATION

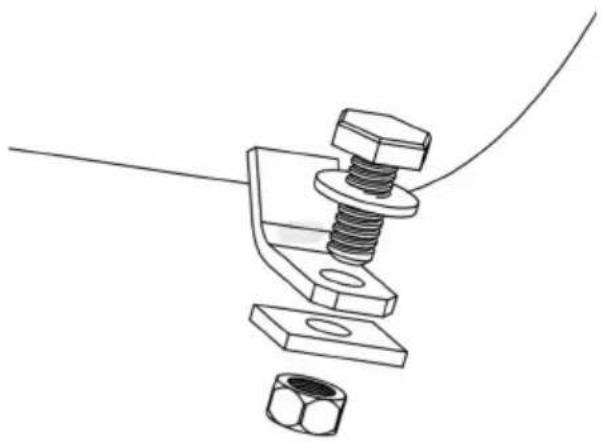

Steg 1: Använd en 10 mm öppe nyckel eller en 10 mm hylsnyckel att fästa kompressorn på bilen me M6-bultar, fyra muttrar, fyra plana brickor och fyra gummikuddar. Montera bultarna genom packninge kompressorstödet, gummibrickorna, bilramen och muttrarna.

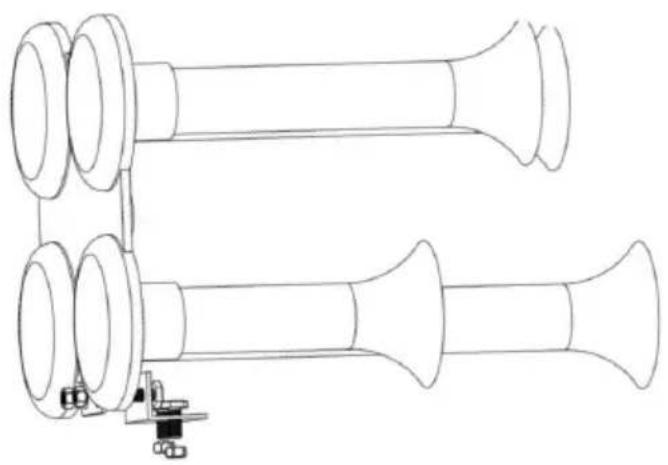

Steg 2: Använd en 10 mm öp nyckel eller en 10 mm hylsnyck att fästa tutstödet till tutan och med fyra M6-bultar, fyra M6-mu och ett stativ. Montera bultarna genom stativet - ena änden ge tutans låsmutter och den andra änden genom bilens låsmutter.

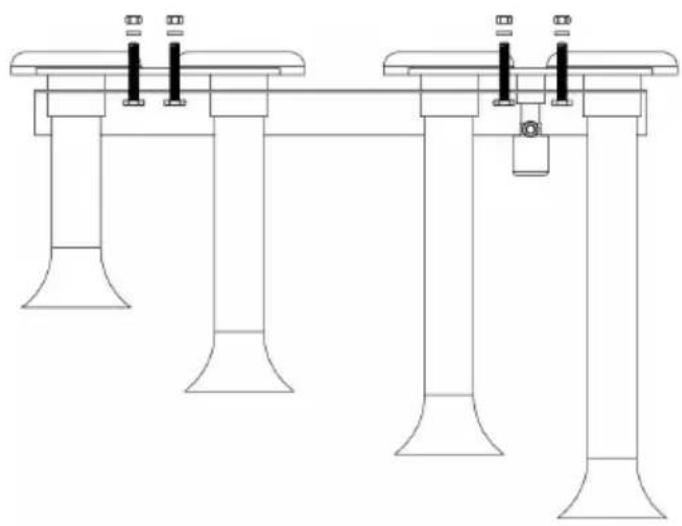

2.1 Montering av hornmodell HS-660 Steg 1 : Använd en mm fast nyckel eller en 10 n hylsnyckel för att fästa de två hornen på stödet med fyra M6-bultar, fyra M6-muttrar, fyra M6-packningar och ett stativ. Montera bultarna genom stative genom hornet, genom packning och lås muttrarna.

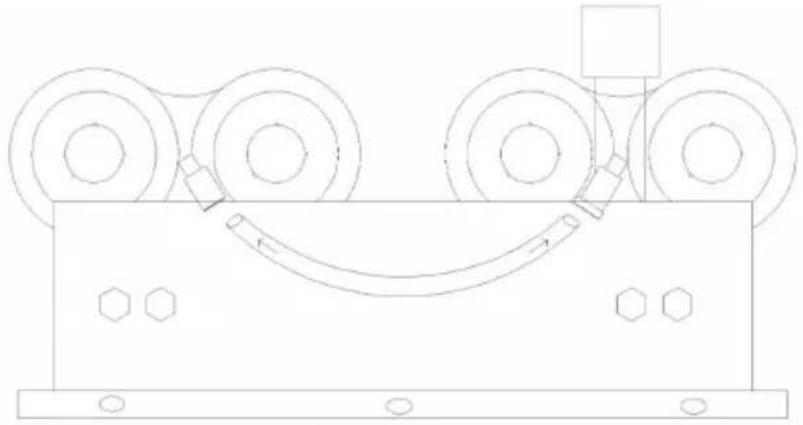

2.2 Montering av mod HS-660 signalhorn Ste 2: Sätt i kopplingarna de två signalhornen med hjälp av slangkopplingen.

Steg 3: Fäst kopplingsmuttern på båda ändar av slangen.

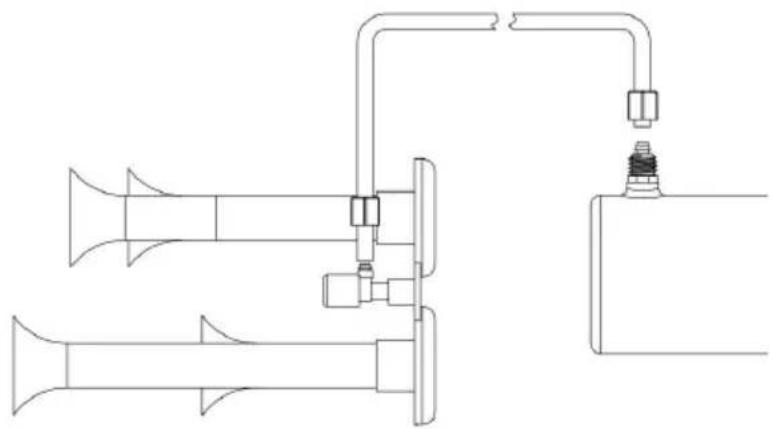

Steg 4 : Anslut slangen till koppling (slangen blir lättare att installera efter uppvärmning)

Steg 5: Använd en 12 mm gaffelnyc att dra åt luftrörets mutter.

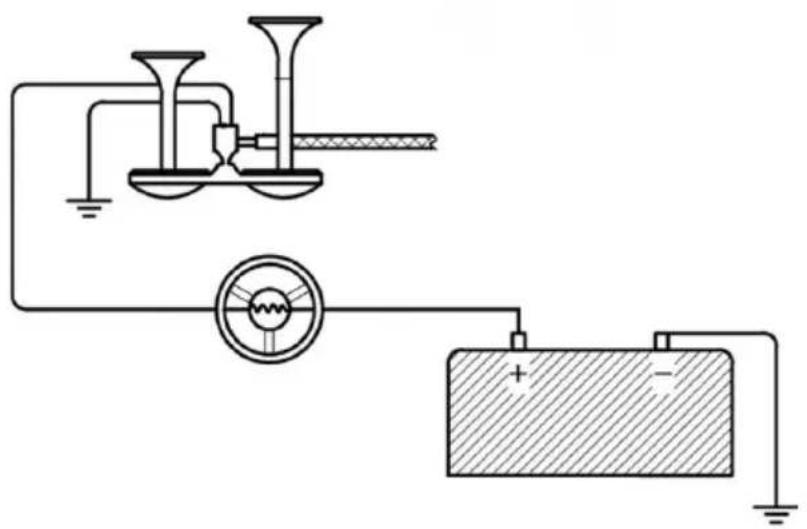

Steg 6: Använd 16AWG eller mer koppartråd för ansluta signalhornsledningen. Signalhornet har två kraftledningar (oavsett positiva och negativa terminaler), en basjärnsledning (negativ terminal) och den andra ansluts till den positiva terminalens strömförsörjning

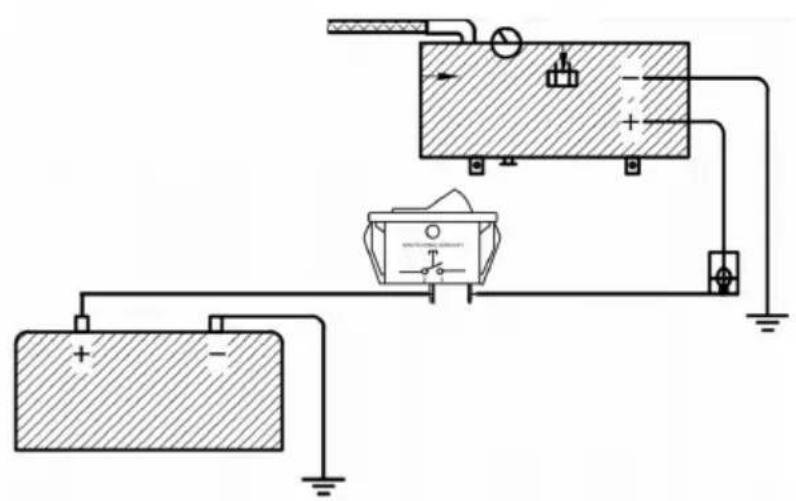

Steg 7: Använd kopparträ 14AWG, 20A strömbrytare 20A försäkring, anslut kompressorledningen, kompressorns svarta linje järnet (negativ elektrod), c röda ledningen är anslute till batteriets positiva elekt via strömbrytaren.

Installationsanvisningar Lade till metoden för att använda avtappningspluggen

1. Regelbunden inspektion (vanligtvis var 5:e månad), bör justeras beroende på användningen av torra och våta

(Klimat) Behållaren för uttömning av kondenserad gas, lufttrycket måste vara lägre än

Töm ut vatten vid 0,1 jmpa för att undvika fara

(Vrid tätningstejpen medurs under installationen och linda den ordentligt runt gängan. Efter cirka 5–10 varv, täta och dra åt dräneringsskruver

Felsökning

Automatiskt termiskt överbelastningsskydd

Din luftkompressor är utrustad med ett automatiskt termiskt

överbelastningsskydd. Denna funktion är utformad för att skydda

luftkompressorn från överhettning och permanent skada på den. Termis

överbelastningsskydd stänger automatiskt av strömmen till din

luftkompressor om luftkompressorns interna driftstemperatur stiger över

säkra nivåer under överdriven användning.

Om din luftkompressor stängs av automatiskt när som helst under

användning, försök inte starta om den. Stäng av strömmen och låt er

svalna i cirka 20 minuter. Detta gör att överbelastningsskyddet återställ

att du säkert kan återuppta användningen av luftkompressorn.

(slankt tryck sjunker när kompressorer na) stängs av	15. Lös avtappningskran16. Lösa anslutningar	15. Linda tråden med tätningstejp och dra åt den16. Kontrollera alla anslutningar m tvål- och vattenlösning och dra åt dem.
Kompressorn går kontinuerligt och luftflödet är lägre än normalt	22. Överdriven luftanvändning23. Lösa anslutningar24. Sliten kolvring eller insugningsventil.	22. Minska luftförbrukningen23. Kontrollera alla anslutningar m tvållösning och vatten och dra åt dem.Linda in de läckande skarvgängorn med tätningstejp och dra åt läckageskarven. Gängan är lindad med tätningstejp och förseglad och åtdragen
För mycket fukt i utsläppe	15. För mycket vatte i lufttanken16. Hög luftfuktighet	15. Töm tanken, luta tanken för tömma. Töm tanken oftare.16. Flytta kompressorn till ett område med lägre luftfuktighet, ell använd luftfilter
Kompressorn går inte	29. Ingen ström, elle strömbrytaren i AVSTÄNGT läge30. Trasig säkring31. Motorn överhettas32. Felaktig tryckbrytare (om den är ansluten till en tryckbrytare).	29. Se till att kompressorns brytar är PÅ30. Koppla bort kompressorn från strömkällan, byt säkring. (Se avsnittet Specifikationer för anslutning)säkringens strömstyrka)31. Låt kompressorn svalna i cirk30 minuter så att den termiska överbelastningsbrytaren återställs.32. Byt ut tryckbrytaren
Termiskt överbelastningsskydd	15. Bristande ventilation eller för hög	8. Flytta kompressorn till ett välventilerat område, eller område med lägre omgivningstemperatur
Kompressor Onormalt ljud Överdriven knackning eller skrammel	15. Lösa monteringsbultar16. Cylindern eller kolvringen är sliten	15. Dra åt bultarna16. Utbyte av kolv eller inloppsve
Hornetfungerar inte	1. Strömförsörjningenär inte påslagen2. Ingen tryckluft3. Otilräckligspänning eller ström4. Fel påmagnetventilen	1. Anslut kretsen korrekt och slå strömförsörjningen2. Anslut luftslangen korrekt och till att luftslangen är fri.3. Förkorta eller förtjockla hornets strömkabel tills felet försvinner och anslut hornets strömkabel direkt til bilbatteriets testdon.4. Byt ut magnetventilen

Denna produkt omfattas av bestämmelserna i EU-direktiv 2012/19/EU. Symbolen som visar en överstruken soptunna indikerar att produkten kräver separat sophämtning inom Europeiska unionen. Detta gäller produkten och alla tillbehör som är märkta med denna symbol. Produkter som är märkta som sådana får inte kasseras med vanligt hushållsavfall utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.
