HS-551 - Klakson powietrzny Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Klakson pneumatyczny do ciężarówki
Model	HS-551
Marka	Vevor
Napięcie zasilania	12 V DC
Moc	170 W
Zakres ciśnienia roboczego	Włączenie przy 90 psi, wyłączenie przy 120 psi
Pojemność zbiornika	0,8 gal (ok. 3 L)
Maksymalny poziom hałasu	150 dB
Waga netto	4,5 kg
Zawartość zestawu	Sprężarka, przewód powietrza, taśma teflonowa, 4 gumowe podkładki, bezpieczne siedzisko montażowe, bezpiecznik, śruby M6 (4), nakrętki M6 (4), podkładki M6 (4), uszczelka przewodu powietrza
Główne funkcje	Zasilanie sprężonym powietrzem dla klaksonu, automatyczne zabezpieczenie termiczne, spuszczanie zbiornika
Konserwacja i czyszczenie	Regularnie opróżniać zbiornik (co 5 miesięcy) w celu usunięcia skroplin; czyścić zewnętrzną powierzchnię suchą szmatką
Bezpieczeństwo	Ochrona przed przeciążeniem termicznym; nie dotykać gorącej sprężarki; podczas montażu nosić okulary i rękawice; unikać narażenia na wilgoć
Pięści zamienne i naprawialność	Wymienny bezpiecznik (20A); wymienny elektrozawór; dostępne uszczelki i taśma uszczelniająca
Informacje ogólne	Zgodny z dyrektywą UE 2012/19/UE (WEEE); nie wyrzucać z odpadami domowymi
Instalacja	Zamontować na płaskiej, chłodnej i suchej powierzchni; użyć dostarczonych śrub M4 i nakrętek; podłączyć klakson do sprężarki za pomocą przewodu powietrza i taśmy teflonowej
Gwarancja	Sprawdź dołączony certyfikat gwarancji

Często zadawane pytania - HS-551 Vevor

Jak zainstalować klakson pneumatyczny Vevor HS-551?

Przymocuj sprężarkę do pojazdu za pomocą śrub M6, nakrętek, podkładek i gumowych podkładek. Podłącz przewód powietrza do sprężarki i klaksonu. Użyj taśmy teflonowej na gwintach, aby uniknąć wycieków. Podłącz zasilanie elektryczne: czerwony przewód do bieguna dodatniego przez wyłącznik, czarny przewód do masy. Zapoznaj się ze schematem okablowania w instrukcji.

Jakie jest wymagane napięcie zasilania?

Klakson działa przy 12 V DC, zazwyczaj na akumulatorze pojazdu.

Jak opróżnić zbiornik powietrza?

Obniż ciśnienie w zbiorniku poniżej 0,1 MPa (ok. 14,5 psi). Otwórz zawór spustowy znajdujący się na dole zbiornika, aby usunąć skropliny. Następnie zamknij. Czynność tę należy wykonywać co 5 miesięcy lub częściej w wilgotne dni.

Co zrobić, jeśli sprężarka zatrzyma się podczas pracy?

Prawdopodobnie jest to zabezpieczenie termiczne: sprężarka się przegrzała. Wyłącz zasilanie i pozostaw do ostygnięcia na około 20 minut. Zabezpieczenie termiczne zresetuje się automatycznie.

Jak konserwować klakson pneumatyczny?

Regularnie sprawdzaj stan filtra powietrza (jeśli jest), połączeń elektrycznych i wycieków powietrza. Czyść zewnętrzną powierzchnię suchą szmatką. Okresowo opróżniaj zbiornik.

Jaki jest maksymalny poziom hałasu?

Klakson może osiągnąć maksymalny poziom hałasu 150 dB. Podczas użytkowania należy nosić ochronniki słuchu.

Klakson nie działa, co sprawdzić?

1. Upewnij się, że zasilanie jest włączone, a przełącznik w pozycji ON. 2. Sprawdź bezpiecznik (20A): wymień, jeśli przepalony. 3. Sprawdź ciśnienie powietrza: zbiornik powinien być pod ciśnieniem roboczym. 4. Sprawdź okablowanie: podłącz klakson bezpośrednio do akumulatora, aby przetestować. 5. Jeśli elektrozawór jest uszkodzony, wymień go.

Gdzie znaleźć części zamienne?

Części zamienne (bezpiecznik, uszczelki, elektrozawór) są dostępne w dziale obsługi klienta Vevor lub u autoryzowanych sprzedawców. Odwiedź stronę www.vevor.com/support.

Czy mogę używać tego klaksonu w pojeździe 24 V?

Nie, ten model jest przeznaczony wyłącznie do 12 V. Używanie go przy 24 V może uszkodzić sprężarkę i unieważnić gwarancję.

Jakie środki ostrożności należy zachować?

Podczas montażu należy nosić okulary ochronne i rękawice. Nie dotykaj sprężarki, gdy jest gorąca. Trzymaj dzieci z dala. Zamontuj urządzenie w suchym i dobrze wentylowanym miejscu. Chroń uszy przed hałasem.

INSTRUKCJA OBSŁUGI HS-551 Vevor

Techniczne wsparcie i certyfikat gwarancji elektronicznej: www.vevor.com/support

KLAKSON PNEUMATYCZNY DO CIEŻARÓWKI

MODEL: HS-660/HS-550/HS-661/HS-551

Centrum wsparcia VEVOR

Model	HS-660	HS-550	HS-661	HS-551
Napięcie	12	12	12	12
Moc (w)	190	170	190	170
Zakres ciśnienia roboczego (psi)	WŁ.: 90WYŁ.: 120	WŁ.: 90WYŁ.: 120	WŁ.: 90WYŁ.: 120	WŁ.: 90WYŁ.: 120
Pojemność zbiornika magazynowego (gal)	1.6	0,8	1.6	0,8
Maksymalny poziom dźwięku wyjściowego (dB)	1 5 0	150	150	150
netto (kg)	6.1	5,45	4,65	4.5

LISTA CZĘŚCI

NIE .	Nazwa	HS-660	HS-550	HS-661	HS-551
1	kompresor	1	1	1	1
2	klakson	2	1	0	0
3	Rurka powietrzna	1	1	1	1
4	Połączenie klaksonu	1	0	0	0
5	Mocowanie rogu	1	1	0	0
6	Taśma teflonowa	1	1	1	1
7	Podkładka gumowa	4	4	4	4
8	Fotelik montażowybezpieczeństwa	1	1	1	1
9	Bezpiecznik	1	1	1	1
10	M 6 śruba	12	8	4	4
11	M 6 nakrętka	12	8	4	4
12	Podkładka M 6	12	4	4	4
13	Złącze rury powietrznej	0	0	1	1

BEZPIECZEŃSTWO I OSTRZEŻENIA

OSTRZEŻENIE: Przed użyciem produktu należy zapoznać się z instrukcją obsługi. Nieprzestrzeganie jej może spowodować poważne obrażenia. Należy zawsze przestrzegać zasad bezpiecznego użytkowania.

1. Temperatura sprężarki podczas pracy lub po jej zatrzymaniu może być bardzo wysoka, dlatego nie należy dotykać jej gołą skórą.
2. Zamontuj system w równym, chłodnym i suchym miejscu. Unikaj gorących i wilgotnych miejsc oraz nie dopuszczaj do zamoczenia silnika sprężarki.
3. Głośnik jest bardzo głośny, dlatego należy trzymać uszy z dala od głośnika, aby uniknąć uszkodzenia słuchu.
4. Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się nim ani przebywać w jego pobliżu.

ŚRODKI OSTROŻNOŚCI PODCZAS MONTAŻU:

1. Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenie.
2. Podczas montażu należy nosić okulary ochronne zatwierdzone przez ANSI oraz wytrzymałe rękawice robocze.
3. Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.
4. Nie dopuszczać osób postronnych na teren montażu w trakcie jego trwania.
5. Nie należy gromadzić się, gdy jest się zmęczonym lub pod wpływem alkoholu, narkotyków lub leków.
6. Możliwości produktu odnoszą się wyłącznie do produktów prawidłowo i całkowicie zmontowanych.
7. Zamontuj na płaskiej, równej, twardej i gładkiej powierzchni, która bezpiecznie utrzyma w pełni załadowany klakson pneumatyczny ciężarówki.

ZACHOWAJ TE INSTRUKCJE

OBSŁUGA

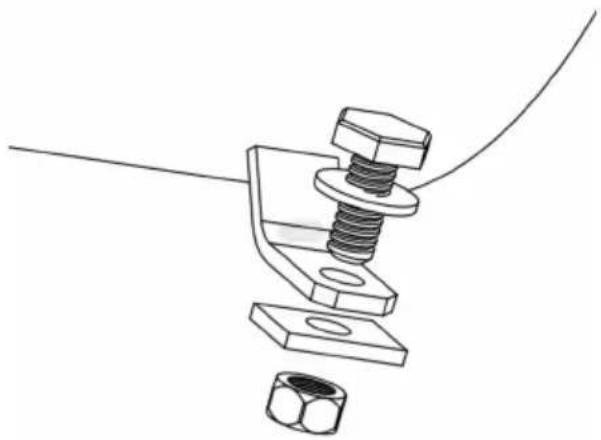

Krok 1: Użyj klucza płaskiego 10 mm lub klucza nasadowego 1/4" do zamocowania sprężarki do samochodu za pomocą śrub M6, czterech nakrętek, czterech podkładek płaskich i czterech gumowych podkładek amortyzujących. Zamontuj śruby przez uszczelkę, wspornik sprężarki, gumowe podkładki, ramę samochodu i nakrętki.

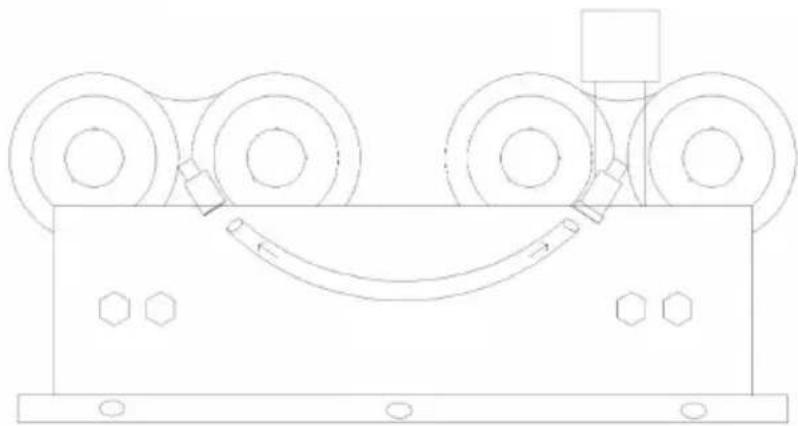

Krok 2: Użyj klucza płaskiego 10 mm lub klucza nasadowego 10 mm do zamocowania wspornika klaksonu do klaksonu i samochodu za pomocą czterech śrub M6, czterech nakrętek M6 i jednego trójnogu. Zamontuj śruby przez trójnóg - jeden koniec przez nakrętkę zabezpieczającą klaksonu, a drugi przez nakrętkę zabezpieczającą samochodu.

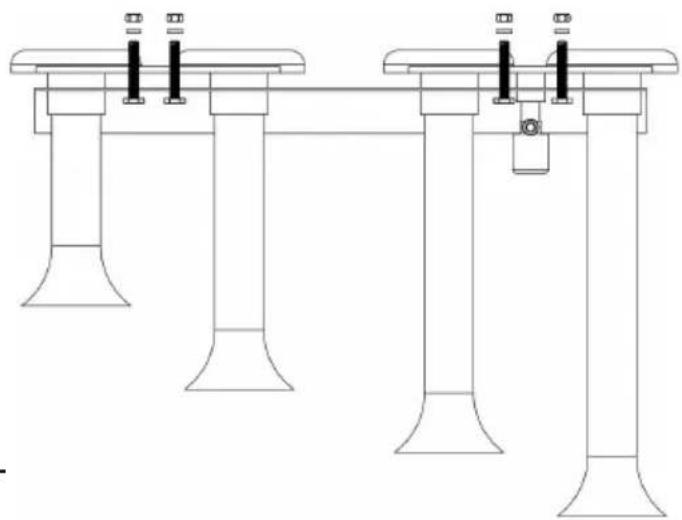

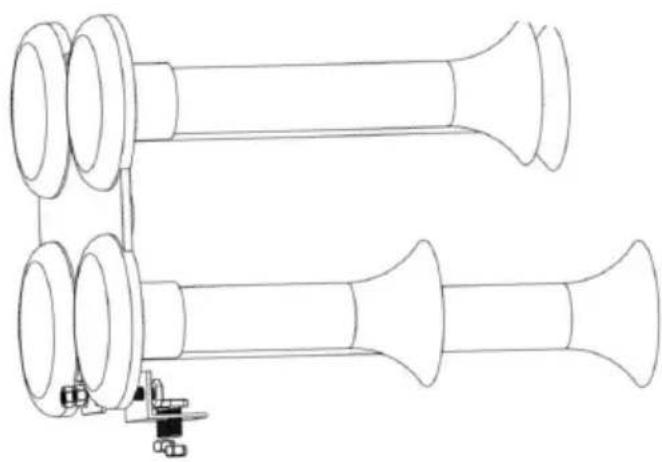

Montaż klaksonu modelu HS-60 Krok 1: Za pomocą klucza płaskiego 10 mm lub klucza nasadowego 10 mm przymocuj

dwa klaksony do wspornika za pomocą czterech śrub M6, czterech nakrętek M6, czterech uszczelek M6 i jednego statywu. Zamontuj śruby przez statyw – przez klakson, przez uszczelkę i dokręć nakrętki.

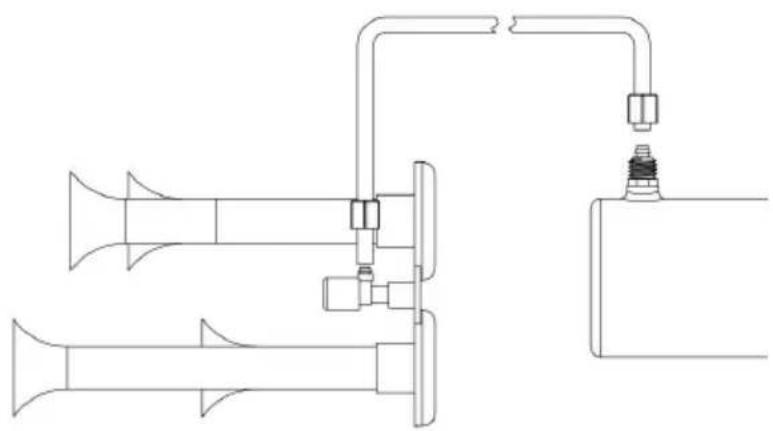

2.2 Montaż klaksonu modelu HS-660 Krok 1: Włóż złącza dwóch klaksonów za pomocą końcówki węża montażowego.

Krok 3: Załóż nakrętkę łączącą na oba końce węża.

Krok 4: Podłącz wąż do złącza (wąż będzie łatwiej zamontować po podgrzaniu)

Krok 5: Użyj klucza płaskiego 12 mm do dokręcania nakrętki przewodu powietrza.

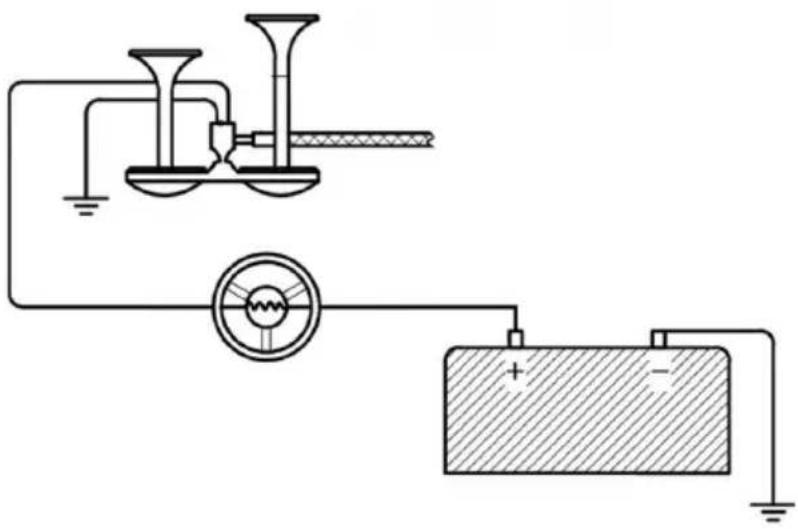

Krok 6: Użyj przewodu miedzianego o przekroju 16AWG lub większym, aby podłączyć przewód klaksonu. Klakson ma dwa przewody zasilające (niezależnie od zacisków dodatnich i ujemnych), jeden przewód bazowy (zacisk ujemny), a drugi jest podłączony do dodatniego zacisku zasilania za przełącznikiem klaksonu.

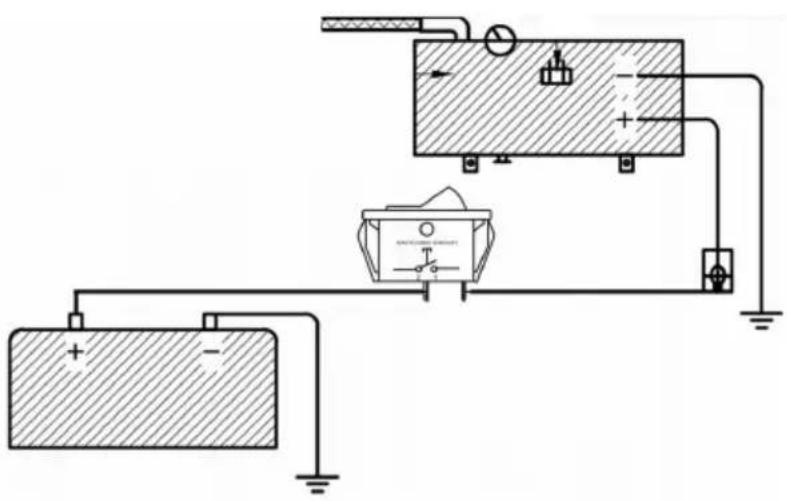

Krok 7: Użyj przewodu miedzianego 14AWG, przełącznika zasilania 20A, bezpiecznika 20A, podłącz przewód sprężarki. Czarny przewód sprężarki należy podłączyć do żelazka (elektrody ujemnej), a czerwony przewód należy podłączyć do dodatniej elektrody akumulatora poprzez przełącznik zasilania.

Instrukcja instalacji Dodano metodę użycia korka spustowego

1. Regularne kontrole (zwykle co 5 miesięcy) należy dostosować do użytkowania na sucho i na mokro

(Klimat) Pojemnik do odprowadzania skroplonego gazu, ciśnienie powietrza musi być mniejsze niż

Aby uniknąć niebezpieczeństwa, wypuszczaj wodę pod ciśnieniem 0,1 MPa

(Podczas montażu należy obrócić taśmę uszczelniającą zgodnie z ruchem wskazówek zegara i ciasno owinąć ją wokół gwintu. Po około 5 - 10 obrotach uszczelnić i dokręcić śrubę spustową.)

Rozwiązywanie problemów

Automatyczna ochrona przed przeciążeniem termicznym Twój kompresor powietrza jest wyposażony w automatyczne zabezpieczenie termiczne. Funkcja ta ma na celu ochronę sprężarki powietrza przed przegrzaniem i trwałym uszkodzeniem. Zabezpieczenie termiczne automatycznie odetnie zasilanie sprężarki powietrza, jeśli wewnętrzna temperatura robocza sprężarki wzrośnie powyżej bezpiecznego poziomu podczas intensywnego użytkowania.

Jeśli w dowolnym momencie użytkowania sprężarka powietrza wyłączy się automatycznie, nie należy jej ponownie uruchamiać. Wyłącz zasilanie i odczekaj około 20 minut, aż urządzenie ostygnie. Umożliwi to zresetowanie zabezpieczenia termicznego i umożliwia bezpieczne wznowienie użytkowania sprężarki.

ciśnienie w rurach spadki, gdy sprężarki się wyłączają	11. Luźny zawór spustowy12. Luźne połączenia	11. Owiń gwint taśmą uszczelniają i dokręć12. Sprawdź wszystkie połączenia roztworem wody z mydłem i dokr
Sprężarka pracuje nieprzerwanie, a przepływ powietrza jest niższy niż normalnie	16. Nadmierne zużycie powietrza17. Luźne połączenia18. Zużyty pierścień tłokowy lub zawór wlotowy.	16. Zmniejsz zużycie powietrza17. Sprawdź wszystkie połączenia roztworem wody z mydłem, a następnie dokręć.Owiń nieszczelne połączenia gwintowe taśmą uszczelniającą i dokręć nieszczelne połączenieGwint owinąć taśmą uszczelniająca mocne dokrecić
Nadmierna wilgoć w wydzielinie	11. Nadmiar wody w zbiorniku powietrza12. Wysoka wilgotność	11. Opróżnij zbiornik, przechyl zbiornik, aby opróżnić. Opróżniaj zbiornik częściej.12. Przenieś sprężarkę do pomieszczenia o mnieiszei
Kompresor nie będzie działał	21. Brak zasilania lu wyłącznik zasilania w pozycji WYŁĄCZONY22. Przepalony bezpiecznik23. Silnik się przegrzewa24. Uszkodzony wyłącznik ciśnieniowy (jeśli	21. Upewnij się, że przełącznik sprężarki jest w pozycji WŁ.22. Odłącz sprężarkę od źródła zasilania i wymień bezpiecznik. (Informacje na temat podłączania znajdują się w sekcji Specyfikacje (prąd bezpiecznika)23. Odczekaj około 30 minut, aż sprężarka ostygnie, aby umożliwiać zresetowanie wyłącznika termicznego
Zabezpieczenie termiczne wielokrotnie	11. Brak odpowiedniej wentylacji lub zbyt	6. Przenieś sprężarkę do dobrze wentylowanego pomieszczenia lub pomieszczenia o niższej
Sprężarka Nieprawidłowy dźwięk, nadmierne stukanie lub grzechotanie	11. Luźne śruby montażowe12. Zużyty pierścień cylindra lub tłoka	11. Dokręć śruby12. Wymiana tłoka lub zaworu wlotowego.
Klakson nie działa	1. Zasilacz nie jest włączony2. Brak sprężonego powietrza3. Niewystarczające napięcie lub prąd4. Awaria zaworu elektromagnetycznego	1. Podłącz obwód prawidłowo i włącz zasilanie2. Podłącz prawidłowo przewód powietrza i upewnij się, że przew powietrza nie jest zablokowany.3. Skróć lub pogrub przewód zasilający klaksonu, aż usterka zniknie, i podłącz przewód zasilaja klaksonu bezpośrednio do gniazda testowego akumulatora samochodowego.4. Wymień zawór

Niniejszy produkt podlega przepisom Dyrektywy Europejskiej 2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga selektywnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem.

Produktów oznaczonych tym symbolem nie wolno wyrzucać

razem z normalnymi odpadami domowymi, lecz należy je oddać do punktu zbiórki urządzeń elektrycznych i elektronicznych przeznaczonych do recyklingu.
