HS-1000A - Lufthorn Vevor - Gratis bruksanvisning och manual

Produkttyp	Luftsignalhorn för fordon
Märke	Vevor
Modell	HS-1000A
Matningsspänning	12 V DC
Arbetstryck	Start: 110 psi, Stopp: 16 psi
Lufttankens kapacitet	2,6 liter
Maximal ljudnivå	150 dB
Nettovikt	9,2 kg
Huvudmaterial	Stål och gummi
Ingående komponenter	Horn, kompressor, lufttank, fästen, slangar, strömbrytare, säkring, filter, packningar
Termiskt skydd	Automatisk överhettningsskydd
Installation	Montering på fordon, kräver verktyg (nycklar 10, 12, 14, 17 mm, skruvmejsel)
Underhåll	Regelbunden tömning av tanken (ungefär var 5:e månad), kontroll av anslutningar
Säkerhet	Bär skyddsglasögon och handskar, rör inte den varma kompressorn, undvik fukt
Reservdelar	Tillgängliga (lista med 22 delar medföljer i manualen)
Reparerbarhet	Möjligt att byta kompressor, tryckvakt, säkerhetsventil mm.
Överensstämmelse	EU-direktiv 2012/19/EU (WEEE)
Garanti	Tillverkarens garanti (se villkor)
Användning	Idealisk för lastbilar, tunga fordon, 4x4

Vanliga frågor - HS-1000A Vevor

Hur installerar man luftsignalhornet HS-1000A?

Följ steg 1 till 10 i manualen. Använd en 14 mm nyckel för att fästa kompressorn på fordonet och en 10 mm nyckel för hornfästet. Anslut ledningarna enligt schemat: koppartråd 16 AWG för hornet, 12 AWG för kompressorn, med ett 12V 30A relä och en 30A säkring.

Vad gör man om kompressorn inte startar?

Kontrollera först strömförsörjningen och strömbrytaren. Om säkringen är trasig, byt ut den (30A). Om motorn överhettas, låt den svalna i 30 minuter. En defekt tryckvakt kan också vara orsaken.

Hur tömmer man lufttanken?

Se till att trycket är lägre än 0,1 MPa. Vrid avtappningsventilen moturs för att öppna, dra sedan åt medurs efter tömning. Överdraga inte.

Vilken typ av ledning ska man använda för kablage?

För hornet, använd koppartråd 16 AWG. För kompressorn, använd koppartråd 12 AWG och ett 12V 30A relä med en 30A säkring.

Hornet låter inte, vad ska man kontrollera?

Kontrollera strömförsörjningen, anslutningen av luftslangar (inga blockeringar), spänningen (för lång eller för tunn ledning) och elektromagnetventilen. Testa hornet direkt på en 12V-källa.

Hur ställer man in tryckvakten?

Tryckvakten är inte justerbar. Om den är defekt (felaktig aktivering/avaktivering) måste den bytas.

Vad är normalt arbetstryck?

Kompressorn startar vid 110 psi och stannar vid 16 psi. Arbetsområdet ligger mellan dessa två värden.

Kompressorn överhettas, vad gör man?

Stäng av strömmen och låt den svalna i 30 minuter. Se till att enheten är på en väl ventilerad plats. Kontrollera att det termiska skyddet inte löser ut för ofta.

Kan jag använda detta horn på en bil?

Ja, förutsatt att batteriet levererar 12V DC och att installationen är anpassad. Det är idealiskt för lastbilar, 4x4 och tunga fordon.

Var hittar man reservdelar?

Kontakta Vevors kundtjänst eller en auktoriserad återförsäljare. Manualen innehåller en lista med 22 delar med referenser.

BRUKSANVISNING HS-1000A Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

LASTBILSLUFTHORN

MODELL: HS-1000A

VEVOR Supportcenter

Modell	HS-1000A
Spänning	12V likström
Arbetstrycksområde (psi)	PÅ : 110 AV : 160
Lagringstankens kapacitet (tjej)	2.6
Maximalt ljudutflöde ( dB )	150
Nettovikt ( kg )	9.2

DELLISTA

N O	Namn	Antal	N O	Namn	Antal
1	horn	1	12	kompressor	1
2	Gummidyna	4	13	M6 mutter	4
3	Filtrera	1	14	M5 -bult	4
4	Tätningsring	1	15	M5 mutter	4
5	Teflontejp	1	16	M5 bricka	8
6	Hornbrytare	1	17	M8 -bult	4
7	Säkerhetsmonteringssäte	1	18	M 8 mutter	4
8	Säkring	1	19	M 8 bricka	4
9	Luftslang	1	20	M 5 fjäderbricka	4
10	Hornfäste	1	21	luftlagringstank	1
11	M6 bult	4	22	bult	2

SÄKERHET OCH VARNINGAR

VARNING: Läs dessa instruktioner innan du använder produkten. Underlåtenhet att göra det kan leda till allvarliga skador. Följ alltid reglerna för säker användning.

1. Kompressorns temperatur kan vara mycket hög under drift eller efter att den stoppats, så rör inte vid den med bar hud.
2. Installera systemet på en plan, sval och torr plats. Undvik varma och fuktiga områden och fukta inte kompressormotorn.
3. Högtalaren är mycket högljudd, så håll öronen borta från högtalaren för att förhindra skador på öronen.
4. Denna produkt är inte en leksak. Låt inte barn leka med eller i närheten av denna produkt.

MONTERINGSÅTGÄRDER:

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa risk.
2. Använd ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under monteringen.
3. Håll samlingsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.
5. Montera inte när du är trött eller påverkad av alkohol, droger eller medicin.
6. Produktegenskaperna gäller endast korrekt och fullständigt monterade produkter.
7. Montera på en plan, jämn, hård och slät yta som säkert kan bära ett fullt lastbilshorn.
8. Installera systemet i ett svalt, torrt område. Undvik fuktiga och våta områden.

SPARA DESSA INSTRUKTIONER

DRIFT

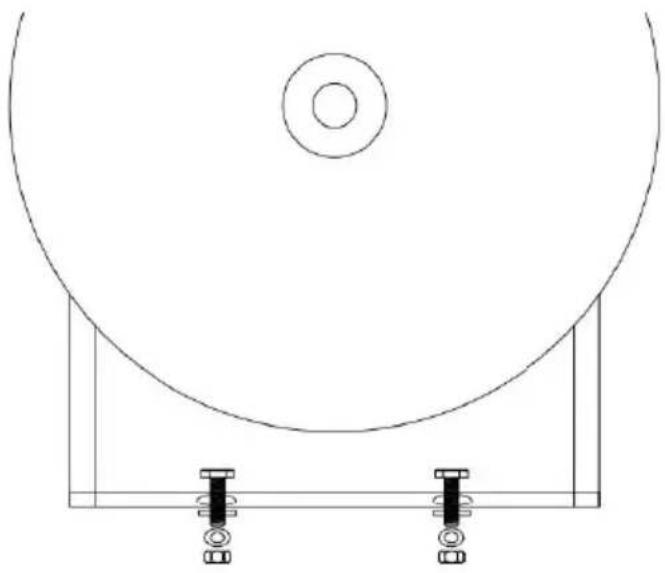

Steg 1: Använd en 14 mm nyckel eller en 14 mm hylsnyckel för att fästa kompressorn med (4 M8-bultar, 4 muttrar, brickor, 4 gummikuddar). Montera bultarna genom packningen - kompressorstödet - gummibrickorna - bilramen - muttrarna.

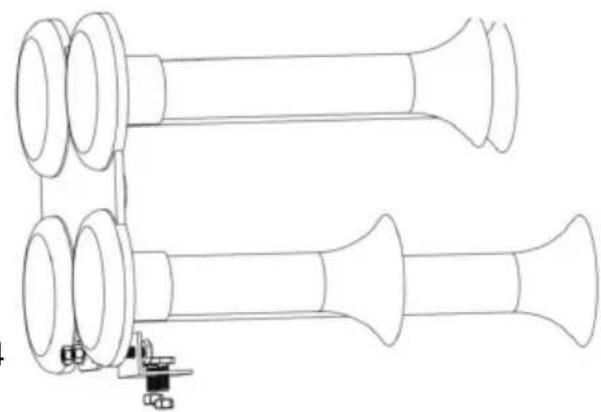

Steg 2: Använd en 10 mm nyckel eller en 10 mm hylsnyckel för att fästa tutstödet på bilen med fyra M6-bultar, 1 M6-mutter och ett stativ. Montera

bultarna genom stativet - ena änden genom tutans låsmutter och den andra änden genom bilens ramlåsmutter.

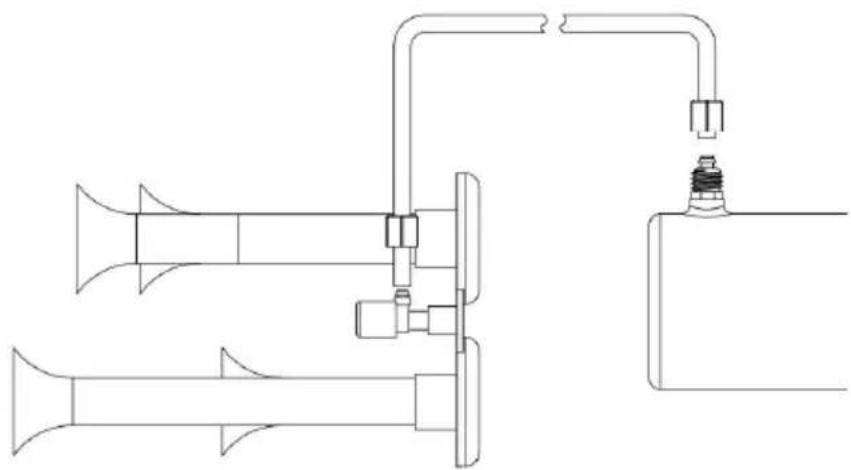

Steg 3: Fäst anslutningsmuttern på båda ändar av slangen enligt nedan.

Steg 4: Sätt i slangen i kopplingen enligt (slangen blir enklare att installera efter uppvärmning).

Steg 5: Montera och dra åt luftrörets mutter med en 12 mm gaffelnyckel.

Steg 6: Skruva fast tätningsremsan runt kompressorns gasrörsskarv och rulla tätningsremsan mot gängan mer än 5 varv (om den inte är tätad kan antalet varv ökas tills den är tätad).

Medurs rotation

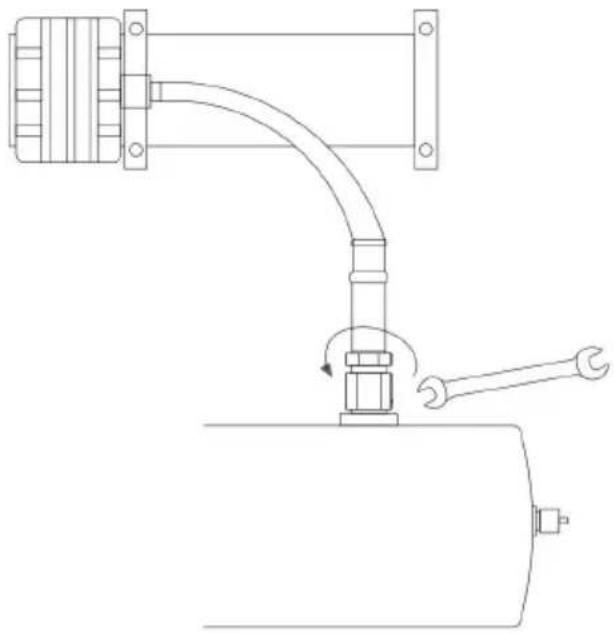

Steg 7: Kompressorns gasrör installeras på behållaren (dra åt med en 17 mm öppen skiftnyckel).

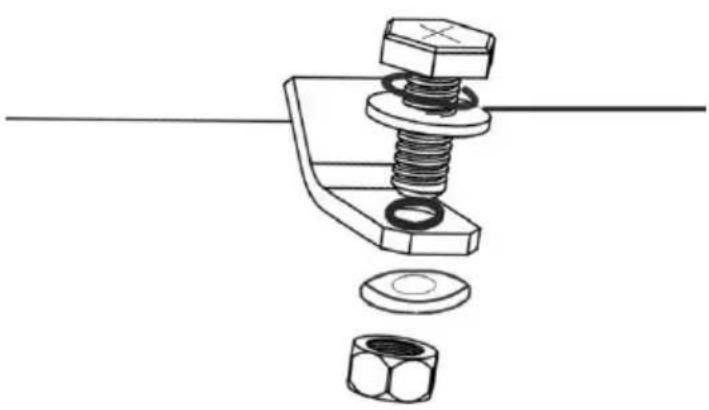

Stjärnskruvmejsel och en 8 mm öppen nyckel eller hylsnyckel för att fästa kompressorn på ramen med M5-bultar, 4 plana packningar, fjäderpackningar, 4 M5-muttrar. Installationssekvens: Skruva igenom fjäderpackningen, platt packning, kompressorfäste, bilrarna.

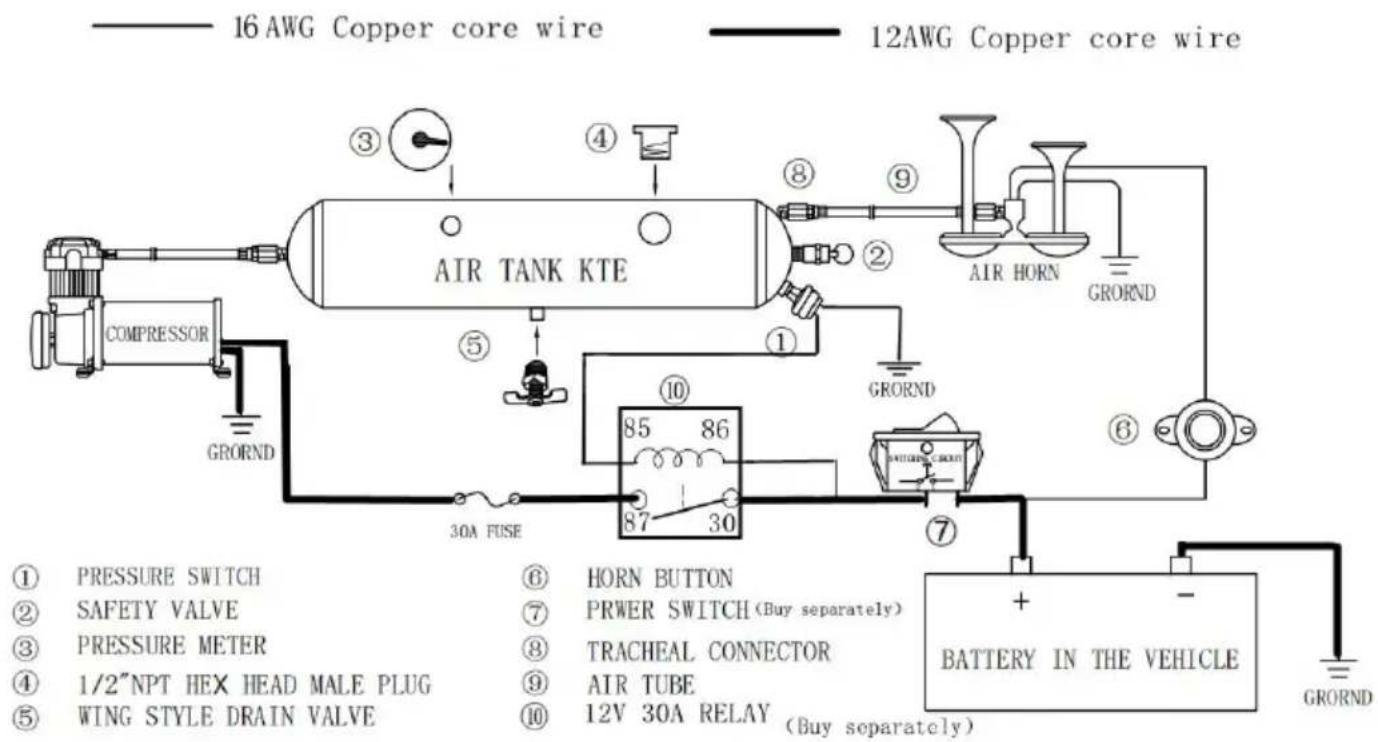

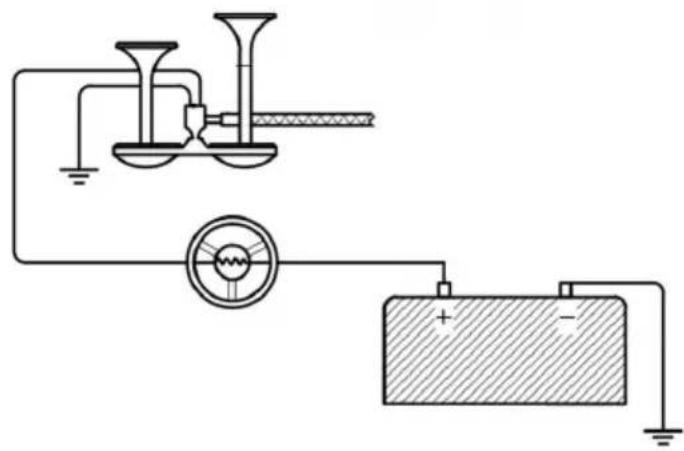

Signalhornet har två strömledningar (oberoende av positiv och negativ): en järnkärna (negativ jordning) och den andra ansluten till den positiva strömförsörjningen efter signalhornsbrytaren. (16AWG eller mer koppartråd krävs som anslutningsledning.)

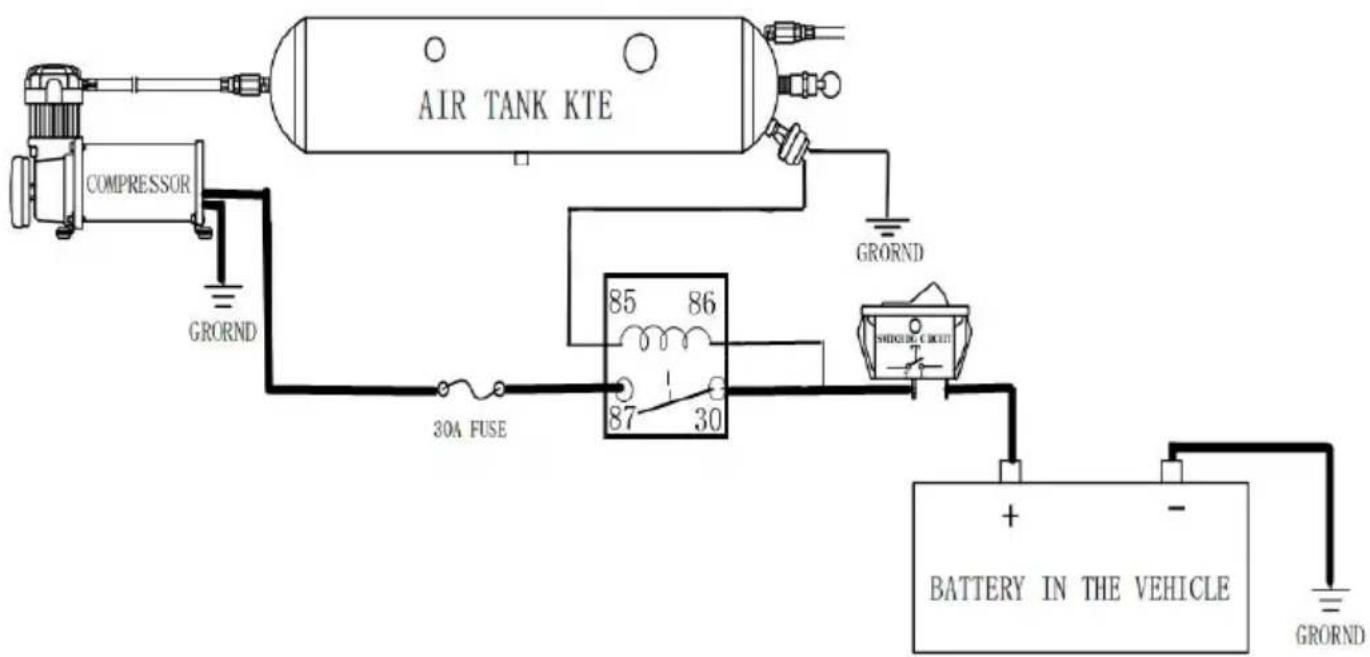

Steg 10: Anslutning av kompressorledning

10.1 Kompressorns huvudledningsanslutning (här behövs koppartråd 12AWG, 12V 30A relä, 30A strömbrytare, 30A säkerhetspol). Kompressorns svarta ledning (negativ), röd ledning genom säkerhetspolen till reläet till port 87, reläport 30 till strömbrytaren, strömbrytaren till batteriets pluspol. 10.2 Anslutning av tryckbrytarkrets (Koppartråd 16AWG krävs här).

Tryckbrytarens ledningsterminal är ansluten till två ledningar (positiv och negativ), en är ansluten till reläporten 85 och reläporten 86 är ansluten till utgångsänden på kompressorns strömbrytare.

Installationsanvisningar: Lade till metoden för att använda avtappningspluggen.

1. Regelbunden inspektion (vanligtvis var 5:e månad), bör justeras beroende på användningen av torra och våta förhållanden.

(Klimat) Behållaren för uttömning av kondenserad gas, lufttrycket måste vara lägre än 0,1 MPa.

Töm ut vatten vid 0,1 MPa för att undvika fara.

Vrid avtappningsventilen moturs för att öppna avloppet och dra åt med (åtdragning kräver inte för mycket kraft för att undvika att skada tätningsringen).

Felsökning

Automatiskt termiskt överbelastningsskydd

Din luftkompressor är utrustad med ett automatiskt termiskt överbelastningsskydd. Denna funktion är utformad för att skydda luftkompressorn från överhettning och permanent skada. Det termiska överbelastningsskyddet stänger automatiskt av strömmen till luftkompressorn om den interna driftstemperaturen stiger över säkra nivåer vid överdriven användning.

Om luftkompressorn stängs av automatiskt under användning, försök inte att starta om den. Stäng av strömmen och låt enheten svalna i cirka

minuter. Detta gör att överbelastningsskyddet återställs så att du säkert kan återuppta användningen av luftkompressorn.

Kompressorn går kontinuerligt och luftflödet är lägre än normalt	29. Överdriven luftanvändning30. Lösa anslutningar31. Sliten kolvring eller insugningsventil.32. Tilltäppt luftfilterelement	29. Minska luftförbrukningen30. Kontrollera alla anslutningar med tvållösning och vatten och dra åt dem.31. Byt kompressor32. Byt luftfilterelement
Kompressorn går kontinuerligt vilket orsakar en säkerhetsventil (om sådan finns) ) att titta på	15. Felaktig tryckbrytare16. Defekt säkerhetsventil	15. Byt ut tryckbrytaren16. Byt säkerhetsventil
För mycket fukt i utsläppet	15. För mycket vatte i lufttanken16. Hög luftfuktighet	15. Töm tanken, luta tanken för att tömma. Töm tanken oftare.16. Flytta kompressorn till et område med lägre luftfuktigh
Kompressorn går inte	29. Ingen ström, elle strömbrytaren i AVSTÄNGT läge30. Trasig säkring31. Motorn överhettas32. Felaktig tryckbrytare (om den är ansluten till en tryckbrytare).	36. Se till att kompressorns brytare är PÅ37. Koppla bort kompressorn från strömkällan, byt säkring.(Se avsnittet Specifikationer för anslutning)38. säkringens strömstyrka)39. Låt kompressorn svalna cirka 30 minuter så att felal överbelastningsbrytare för att återställa40. Byt ut tryckbrytaren
Termiskt överbelastningssky dd stänger av upprepade gånger	15. Bristande ventilation eller för hög omgivningstemperatur16. Kompressorventil erna gick sönder	15. Flytta kompressorn till et välventilerat område, eller område med lägre omgivningstemperatur16. Byte av inloppsventil.
Överdriven knackning eller skrammel	15. Lösa monteringsbultar16. Cylindern eller kolvringen är sliten	15. Dra åt bultarna16. Byt kompressor
Hornet fungerar inte	1. Strömförsörjningen är inte påslagen2. Ingen tryckluft3. Otilräcklig spänning eller ström4. Fel på magnetventilen	1. Anslut kretsen korrekt och slå på strömförsörjningen2. Anslut luftslangen korrekt och se till att luftslangen är3. Förkorta eller förtjockla hornets strömkabel tills felet försvinner och anslut hornets strömkabel direkt till bilbatteriets testdon.4. Byt ut magnetventilen

Denna produkt omfattas av bestämmelserna i EU-direktiv 2012/19/EU. Symbolen med en överstruken soptunna indikerar att produkten kräver separat sophämtning inom Europeiska unionen. Detta gäller produkten och alla tillbehör som är märkta med denna symbol. Produkter som är märkta på detta sätt får inte kasseras med vanligt hushållsavfall, utan måste lämnas till en återvinningscentral eller insamlingsplats för återvinning av elektriska och elektroniska apparater.
