Type de produit	Trottinette à genou (Knee Scooter) non motorisée
Marque	Vevor
Modèle	HFK-9270
Dimensions (L x l x H)	910 x 430 x 1036 mm
Empattement	592 mm
Poids maximum supporté	136 kg (300 lb)
Couleur	Noir
Hauteur réglable du guidon	835-1036 mm
Hauteur réglable de la genouillère	445-570 mm
Roues avant	10 pouces x 1,26 pouces (pneus pleins increvables)
Roues arrière	8 pouces x 1,26 pouces (pneus pleins increvables)
Type de frein	Frein à main avec boucle de verrouillage et frein de stationnement
Caractéristiques principales	Pliable, panier avant, coussin de genou profilé, poignées ergonomiques, double fonction de freinage
Utilisation	Intérieur et extérieur, pour personnes avec blessure sous le genou
Assemblage requis	Oui, montage simple de la colonne de direction, de la poignée et de la genouillère
Entretien et nettoyage	Vérifier régulièrement le serrage des fixations, nettoyer avec un chiffon humide, ne pas utiliser de produits abrasifs
Sécurité	Ne pas utiliser sur des pentes >15°, ne pas dépasser 5 km/h, ne pas franchir d'obstacles, frein de stationnement activé à l'arrêt
Pièces détachées et réparabilité	Pièces disponibles via le support technique Vevor, frein réglable, pneus non démontables
Certifications	CE / FDA
Garantie	Garantie électronique via www.vevor.com/support

FOIRE AUX QUESTIONS - HFK-9270 Vevor

Comment assembler la trottinette à genou Vevor HFK-9270 ?

L'assemblage se fait en plusieurs étapes : 1) Connectez le levier de conduite au cadre à l'aide de la vis et du bouton étoile. 2) Dépliez la colonne de direction en poussant le levier vers le bas tout en tirant la colonne vers le haut jusqu'à ce qu'elle soit verticale, puis relâchez le levier pour verrouiller la goupille de sécurité. 3) Tournez le levier dans le sens horaire pour serrer. 4) Installez le guidon en alignant les trous et en serrant le bouton étoile. 5) Ajustez la hauteur de la genouillère de la même manière. 6) Montez le panier avant. Consultez le manuel pour les détails.

Comment régler la hauteur du guidon et de la genouillère ?

Pour le guidon, desserrez le bouton étoile sur le timon, étendez le guidon à la hauteur souhaitée (les trous alignés), puis resserrez fermement le bouton. Pour la genouillère, insérez la plateforme à la hauteur voulue, insérez la vis étoile et serrez. Assurez-vous que le guidon est au niveau des poignets pour garder le dos droit.

Comment utiliser les freins ?

Le frein à main se compose de boucles de verrouillage. Pour ralentir ou s'arrêter temporairement, tirez lentement sur les boucles avec quatre doigts. Pour verrouiller les roues (frein de stationnement), appuyez sur les deux boucles avec les paumes jusqu'au 'clic'. Pour libérer, poussez les boucles vers leur position d'origine. Le frein peut être réglé en desserrant l'écrou et en ajustant le câble de frein pour que la distance entre la garniture et le pneu soit d'environ 3 à 5 mm.

Quel poids maximum peut supporter la trottinette ?

La capacité de charge maximale est de 300 lb (environ 136 kg). Ne dépassez jamais cette limite pour éviter tout risque de dommage ou de blessure.

Puis-je utiliser la trottinette à genou en extérieur sur des surfaces irrégulières ?

Il est déconseillé d'utiliser l'appareil sur du gravier meuble, des surfaces inégales, des fissures larges ou des obstacles comme des bordures. Adaptez votre vitesse et contournez les obstacles. La vitesse maximale recommandée est de 3 mph (5 km/h). Ne l'utilisez pas sur des pentes supérieures à 15 degrés.

Comment entretenir la trottinette HFK-9270 ?

Avant chaque utilisation, vérifiez le serrage de toutes les fixations (timon, roues, freins). Nettoyez l'appareil avec un chiffon humide et un détergent doux. N'utilisez pas de produits abrasifs. Les pneus sont pleins et increvables, aucun entretien spécifique n'est nécessaire. Rangez l'appareil dans un endroit sec.

La trottinette est-elle pliable ?

Oui, la conception est pliable pour un rangement et un transport faciles. Pour plier la colonne de direction, suivez le processus inverse du dépliage : tirez le levier pour libérer la goupille de sécurité, abaissez la colonne et verrouillez-la en position pliée.

Y a-t-il un panier fourni ?

Oui, la trottinette est livrée avec un panier avant qui se fixe sur la colonne de direction. Il permet de transporter de petits objets personnels.

Quels types de pneus sont utilisés et sont-ils réparables ?

Les pneus sont des pneus pleins en caoutchouc noir increvables. Ils ne nécessitent pas de gonflage et ne sont pas démontables. En cas d'usure, remplacez la roue complète en contactant le support technique Vevor.

Où trouver le support technique et la garantie ?

Le support technique et le certificat de garantie électronique sont disponibles sur le site www.vevor.com/support. Vous pouvez y poser vos questions et enregistrer votre produit. La garantie couvre les défauts de fabrication conformément aux conditions générales de Vevor.

MODE D'EMPLOI HFK-9270 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

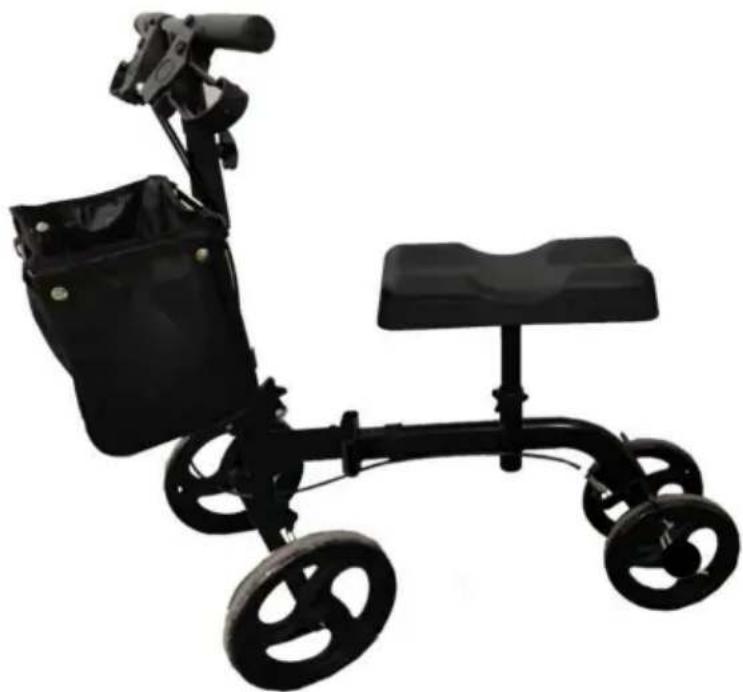

TROTTINETTE À GENOU

MODÈLE : HFK-9270

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. "Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés. par nous. Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous êtes en fait, nous économisons la moitié par rapport au son principal

VEVOR®

TOUGH TOOLS, HALF PRICE

TROTTINETTE À GENOU

Modèle : HFK-9270

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques or logicielles sur notre produit.

INTRODUCTION

Lisez et suivez toutes les instructions, avertissements et notes de ce manuel avant essayer d'utiliser votre Knee Scooter pour la première fois. S'il y en a informations contenues dans ce manuel que vous ne comprenez pas, ou si vous avez besoin une aide complémentaire au montage ou à l'exploitation,

veuillez contacter votre fournisseur local agréé.

Votre sécurité lors de l'utilisation de ce produit dépend du fait que vous respectiez complètement les instructions, mises en garde et avertissements contenus dans ce manuel. Vevor Corporation est décline toute responsabilité pour tout dommage et/ou blessure résultant d'un danger individuel fonctionnement ou le non-respect des instructions, mises en garde et avertissements de ce manuel.

AVERTISSEMENT! Le non-respect des avertissements du manuel peut entraîner en cas de blessures corporelles.

PRUDENCE! Le non-respect des précautions contenues dans le manuel peut entraîner dommages au Knee Scooter.

Le Knee Scooter convient à un usage quotidien. Il peut être utilisé aussi bien en intérieur qu'en à des fins extérieures. La conception compacte et pliable tout-en-un est parfaite pour faciliter stockage et transport.

Le planeur de genoux est livré avec des pneus noirs solides increvables. Nous avons aussi inclus d'excellentes fonctionnalités telles qu'une genouillère profilée, des poignées ergonomiques et double fonction de freinage.

Nos produits sont toujours fabriqués selon les normes de qualité les plus élevées et Conforme à l'approbation CE/FDA.

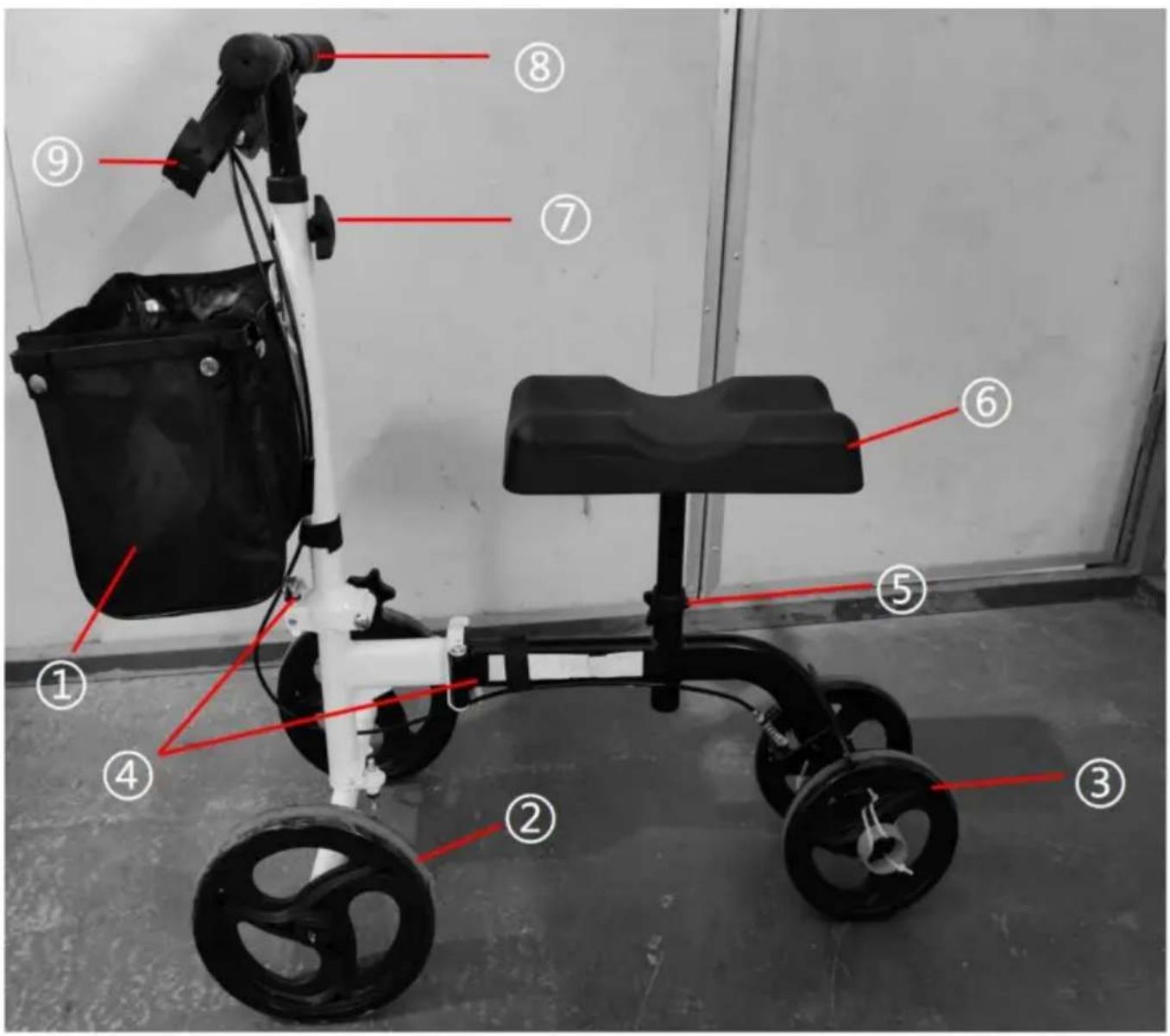

Description des pièces

1.Panier
3. Roue arrière
5. Bouton étoile pour tampon
7. Bouton étoile pour poignée
9. Casier de stationnement

1. Roue avant
2. Pince à dégagement rapide
3. Tampon PU
4. Accoudoir

Paramètre du produit

Tableau 1	CARACTÉRISTIQUES
Taille globale (L*W*H)	910 * 430* 1036 millimètres
Couleur	Noir
Hauteur de la poignée	835-1036mm
Hauteur des genouillères	445-570mm
empattement	592mm
Capacité de chargement	≤300 LB
Roues avant	ODxL (10"x1,26")
Roues arrières	ODxL (8"x1,26")

Assemblée

1. Installation de la colonne de direction et du cadre

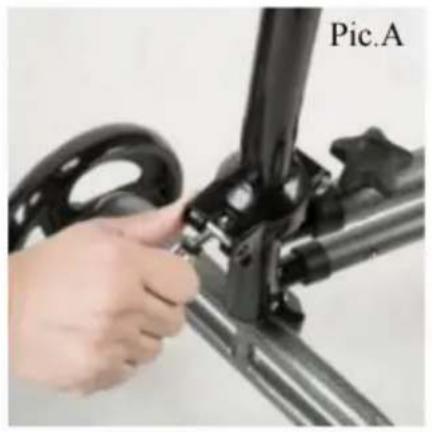

(1) Connectez le levier de conduite et le cadre, comme indiqué dans le figure, insérez la vis dans le trou de montage de la conduite levier et le cadre, et serrez le bouton étoile

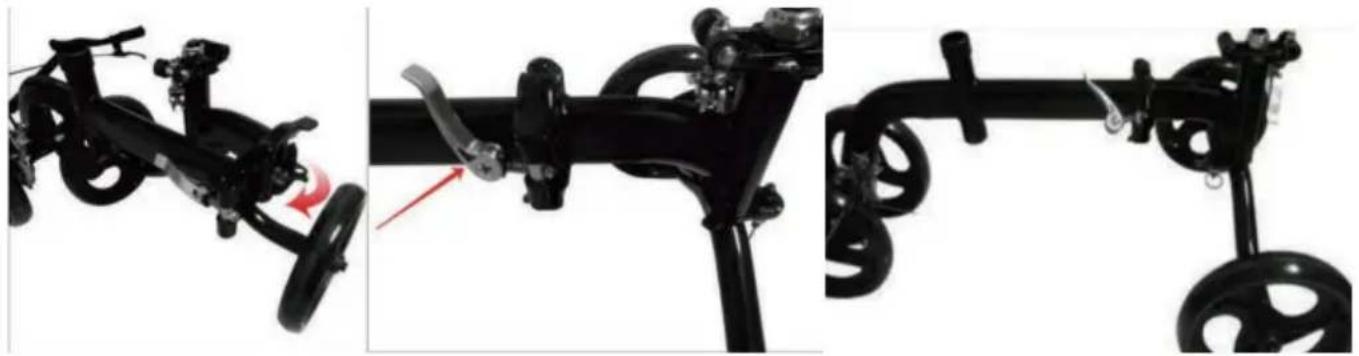

(2) Poussez le levier vers la gauche et vers le bas en même temps pour dégager la goupille. et poussez la colonne de direction vers le haut jusqu'à ce qu'elle soit en position complètement verticale. (Photo A)

(3) Relâchez le levier pour que la goupille de sécurité s'engage dans le trou droit. (Photo B) Maintenant, relâchez la poignée, la colonne de direction se mettra en position verticale

(4) Tirez le levier vers le haut et dans le sens des aiguilles d'une montre pour que l'extrémité du levier pointe vers le sol pour verrouiller la colonne de direction en position verticale. (Photo C)

Remarque : Tournez le levier dans le sens inverse des aiguilles d'une montre pour desserrer et dans le sens des aiguilles d'une montre pour serrer le pression sur le levier.

(5) Installez le cadre, méthode de verrouillage comme ci-dessus

2. Installez la poignée et ajustez la hauteur

(1) Étendez le guidon jusqu'à la hauteur souhaitée, alignez les trous dans le timon.
(2) Insérez la vis étoile dans le timon de direction.
(3) Serrez fermement le bouton

Les guidons doivent être réglés au niveau des poignets pour garder le dos droit.

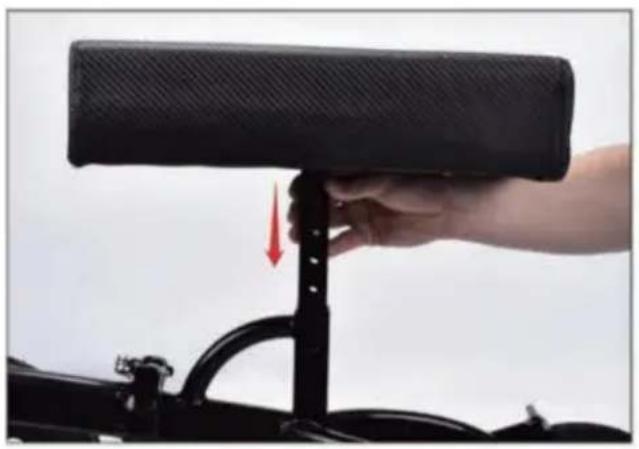

3. Ajustez la hauteur de la genouillère

Insérez la plateforme du genou à la hauteur souhaitée. Insérez la vis étoile et serrez le bouton.

en toute sécurité.

Vérifiez à nouveau qu'il est fermement installé.

4. Installez le panier

Installez le panier devant la colonne de direction.

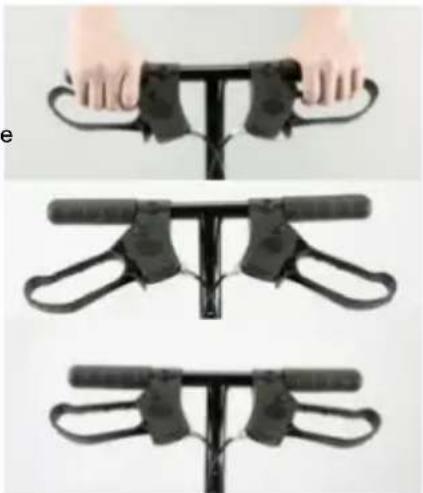

Fonctionnement du verrouillage en boucle

UTILISATION du fonctionnement de verrouillage en boucle - Engagez et désengagez toujours les verrous de roue sur les deux côtés simultanément

(1) Pour ralentir ou s'arrêter temporairement :

Tirez lentement sur les boucles de verrouillage avec quatre doigts jusqu'à ce que l'unité ralentit ou s'arrête temporairement.

(2) Pour verrouiller temporairement les roues en position -

Appuyez sur les deux boucles de verrouillage avec les paumes jusqu'à ce que vous entendez un « clic » qui vous indiquera que les roues sont verrouillées.

(3) Pour libérer les verrous de roue – Poussez sur les deux boucles. se verrouille avec la paume de la main dans sa position d'origine.

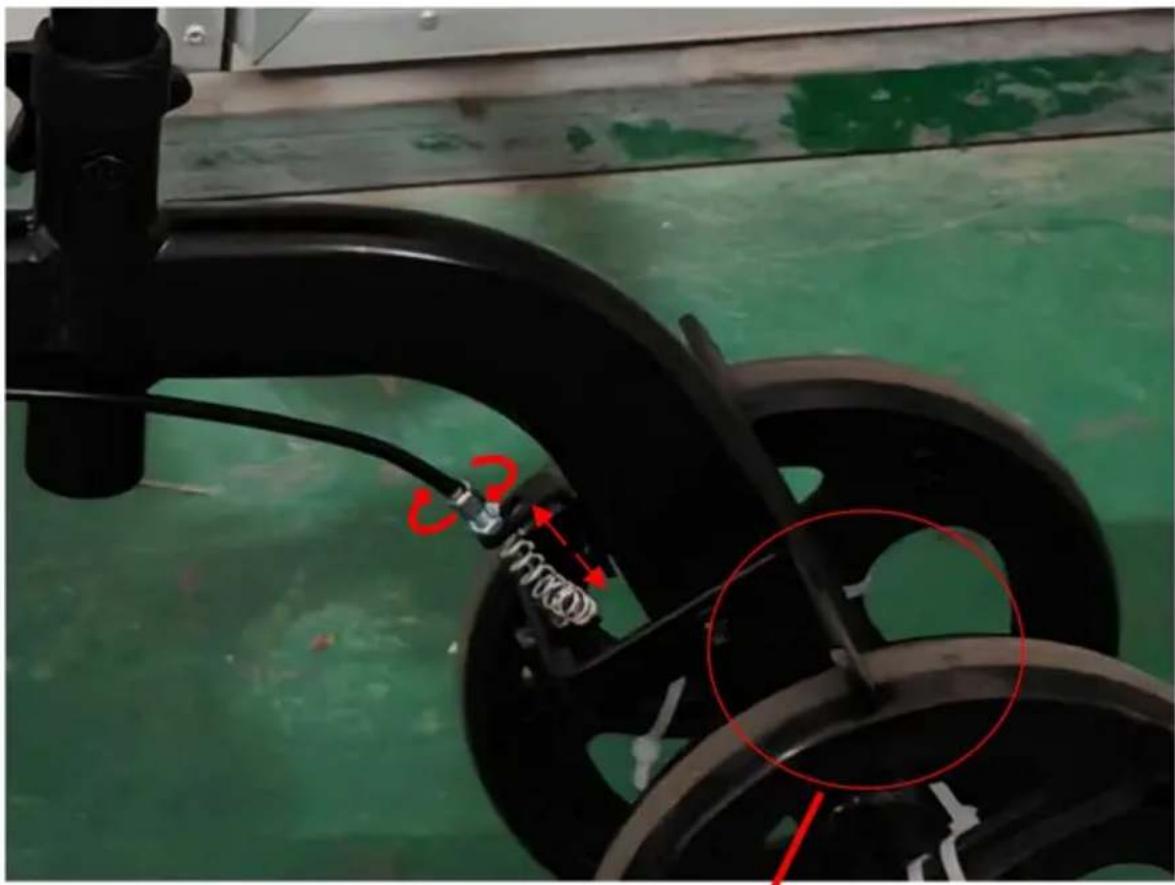

Comment régler les freins ?

(1) En desserrant l'écrou sur la photo et en ajustant la conduite de frein d'avant en arrière.

(2) Observez la position du fer de frein et du pneu dans le cercle rouge (lorsque en relâchant le frein, il doit y avoir une distance appropriée entre le frein et la surface du pneu, environ 3 \~ 5 mm)

(3) Verrouillez l'écrou de frein

est d'environ 3 à 5 mm

Mouvement

La genouillère est un appareil de mobilité qui offre force et confort à quiconque

qui pourrait avoir une blessure sous le genou. Il permet une répartition uniforme du poids corporel en supportant la moitié du poids sur l'appareil et l'autre moitié sur la jambe non blessée.

L'appareil dispose d'une plate-forme rembourrée pour soutenir à la fois la jambe et la cheville blessées.

assurez-vous qu'aucun poids ne sera placé sur le bas de la jambe.

L'appareil est conçu pour faciliter la direction et l'arrêt. Placez vos

mains sur le guidon. Placez le genou de votre

pied blessé sur le coussinet avant de manière à ce que le haut de votre botte

ou le moulage est directement sur l'espace entre les coussinets. Votre jambe inférieure est alors au repos sur le coussin

arrière. Desserrez le frein de stationnement et propulsez-vous vers l'avant ou vers l'arrière avec votre

pousser le pied en gardant le genou de votre pied blessé centré sur le coussinet avant. Déplacez-

vous lentement afin de pouvoir vous arrêter en toute sécurité en utilisant votre pied

pousseur. Le frein à main peut être utilisé si nécessaire mais est principalement conçu pour maintenir un position arrêtée.

Précautions supplémentaires

Ne pas utiliser sur du gravier meuble ou sur des surfaces inégales.

Ne circulez pas sur de grandes fissures ou fissures.

Arrêtez-vous et avancez lentement lorsque vous rencontrez des fissures ou des séparations dans surfaces de passage.

Ne conduisez pas à plus de 3 miles par heure (marche lente à modérée vitesse).

Ne vous tournez que si un pied est au sol.

Ne faites jamais de virage serré à grande vitesse.

Ne tournez pas à une vitesse supérieure à 1 mph (vitesse de marche très lente).

Ne pas utiliser sur des pentes supérieures à 15 degrés (légère inclinaison).

Ne franchissez pas de dénivelés ou d'obstacles tels que des bordures ou des arrêts de stationnement.

Ceci est un dispositif médical, pas un jouet. Ne laissez pas les enfants ou les adultes l'utiliser comme jouet ou pour se divertir.

Vérifiez toujours le serrage des fixations sur le timon, les roues, les freins et le siège. Avant utilisation.
