Produkttyp	nicht motorisierter Knieroller (Knee Scooter)
Marke	Vevor
Modell	HFK-9270
Abmessungen (L x B x H)	910 x 430 x 1036 mm
Radstand	592 mm
Maximales unterstütztes Gewicht	136 kg (300 lb)
Farbe	Schwarz
Verstellbare Lenkerhöhe	835-1036 mm
Verstellbare Knieauflagehöhe	445-570 mm
Vorderräder	10 Zoll x 1,26 Zoll (pannensichere Vollreifen)
Hinterräder	8 Zoll x 1,26 Zoll (pannensichere Vollreifen)
Bremstyp	Handbremse mit Verriegelungsschlaufe und Feststellbremse
Hauptmerkmale	Klappbar, Vorderkorb, konturiertes Kniekissen, ergonomische Griffe, Doppelbremsfunktion
Verwendung	Innen- und Außenbereich, für Personen mit Verletzung unterhalb des Knies
Montage erforderlich	Ja, einfache Montage der Lenksäule, des Lenkers und der Knieauflage
Wartung und Reinigung	Regelmäßig die Befestigungen auf festen Sitz prüfen, mit einem feuchten Tuch reinigen, keine Scheuermittel verwenden
Sicherheit	Nicht auf Steigungen >15 Grad verwenden, nicht schneller als 5 km/h fahren, keine Hindernisse überqueren, Feststellbremse bei Stillstand aktivieren
Ersatzteile und Reparierbarkeit	Ersatzteile über den technischen Support von Vevor erhältlich, Bremse einstellbar, Reifen nicht demontierbar
Zertifizierungen	CE / FDA
Garantie	Elektronische Garantie über www.vevor.com/support

Häufig gestellte Fragen - HFK-9270 Vevor

Wie montiere ich den Knieroller Vevor HFK-9270?

Die Montage erfolgt in mehreren Schritten: 1) Verbinden Sie den Lenkhebel mit dem Rahmen mithilfe der Schraube und des Sternknopfs. 2) Klappen Sie die Lenksäule aus, indem Sie den Hebel nach unten drücken und die Säule nach oben ziehen, bis sie senkrecht steht, dann lassen Sie den Hebel los, um den Sicherheitsstift zu verriegeln. 3) Drehen Sie den Hebel im Uhrzeigersinn, um ihn festzuziehen. 4) Montieren Sie den Lenker, indem Sie die Löcher ausrichten und den Sternknopf festziehen. 5) Stellen Sie die Höhe der Knieauflage auf die gleiche Weise ein. 6) Montieren Sie den Vorderkorb. Lesen Sie die Anleitung für Details.

Wie stelle ich die Höhe von Lenker und Knieauflage ein?

Lösen Sie den Sternknopf an der Lenksäule, ziehen Sie den Lenker auf die gewünschte Höhe (Löcher ausgerichtet), dann ziehen Sie den Knopf wieder fest. Für die Knieauflage setzen Sie die Plattform in der gewünschten Höhe ein, stecken Sie die Sternschraube ein und ziehen Sie sie fest. Stellen Sie sicher, dass der Lenker auf Handgelenkhöhe ist, um den Rücken gerade zu halten.

Wie benutze ich die Bremsen?

Die Handbremse besteht aus Verriegelungsschlaufen. Zum Verlangsamen oder vorübergehenden Anhalten ziehen Sie langsam mit vier Fingern an den Schlaufen. Zum Verriegeln der Räder (Feststellbremse) drücken Sie beide Schlaufen mit den Handflächen bis zum 'Klicken'. Zum Lösen schieben Sie die Schlaufen in ihre ursprüngliche Position zurück. Die Bremse kann eingestellt werden, indem Sie die Mutter lockern und das Bremsseil so anpassen, dass der Abstand zwischen Belag und Reifen etwa 3-5 mm beträgt.

Welches maximale Gewicht kann der Roller tragen?

Die maximale Tragfähigkeit beträgt 300 lb (ca. 136 kg). Überschreiten Sie diese Grenze niemals, um Schäden oder Verletzungen zu vermeiden.

Kann ich den Knieroller im Freien auf unebenen Oberflächen verwenden?

Es wird davon abgeraten, das Gerät auf losem Kies, unebenen Flächen, breiten Rissen oder Hindernissen wie Bordsteinen zu verwenden. Passen Sie Ihre Geschwindigkeit an und umfahren Sie Hindernisse. Die empfohlene Höchstgeschwindigkeit beträgt 3 mph (5 km/h). Verwenden Sie es nicht auf Steigungen über 15 Grad.

Wie warte ich den Roller HFK-9270?

Vor jeder Nutzung überprüfen Sie den festen Sitz aller Befestigungen (Lenksäule, Räder, Bremsen). Reinigen Sie das Gerät mit einem feuchten Tuch und einem milden Reinigungsmittel. Verwenden Sie keine Scheuermittel. Die Reifen sind Vollreifen und pannensicher, keine spezielle Wartung erforderlich. Lagern Sie das Gerät an einem trockenen Ort.

Ist der Roller zusammenklappbar?

Ja, das Design ist klappbar für einfache Lagerung und Transport. Um die Lenksäule zusammenzuklappen, folgen Sie dem umgekehrten Vorgang des Ausklappens: Ziehen Sie den Hebel, um den Sicherheitsstift zu lösen, senken Sie die Säule und verriegeln Sie sie in der geklappten Position.

Wird ein Korb mitgeliefert?

Ja, der Roller wird mit einem Vorderkorb geliefert, der an der Lenksäule befestigt wird. Er ermöglicht den Transport kleiner persönlicher Gegenstände.

Welche Reifentypen werden verwendet und sind sie reparierbar?

Die Reifen sind pannensichere Vollgummireifen in Schwarz. Sie benötigen keine Luftfüllung und sind nicht demontierbar. Bei Verschleiß ersetzen Sie das gesamte Rad, indem Sie den technischen Support von Vevor kontaktieren.

Wo finde ich technischen Support und Garantie?

Der technische Support und die elektronische Garantieurkunde sind auf der Website www.vevor.com/support verfügbar. Dort können Sie Ihre Fragen stellen und Ihr Produkt registrieren. Die Garantie deckt Herstellungsfehler gemäß den Allgemeinen Geschäftsbedingungen von Vevor ab.

BEDIENUNGSANLEITUNG HFK-9270 Vevor

Linkenheim-Hochstetten, Deutschland

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantiezertifikat www.vevor.com/support

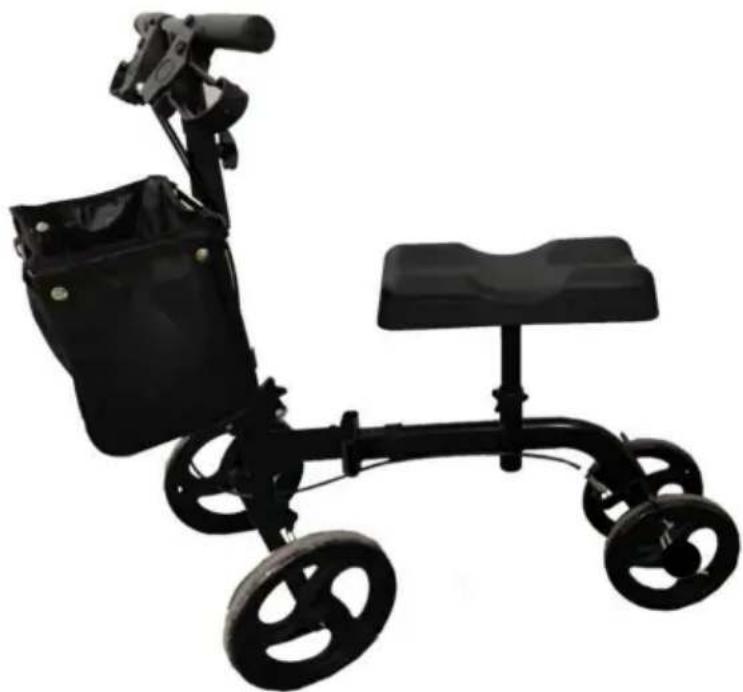

KNIE-SCOOTER

MODELL: HFK-9270

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden von uns. Wir möchten Sie bitten, bei der Aufgabe einer Bestellung bei uns sorgfältig zu prüfen, ob dies der Fall ist tatsächlich die Hälfte im Vergleich zu den führenden Kleieherstellern einsparen

VEVOR®

TOUGH TOOLS, HALF PRICE

KNIE-SCOOTER

Modell: HFK-9270

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

EINFÜHRUNG

Lesen und befolgen Sie zuvor alle Anweisungen, Warnungen und Hinweise in diesem Handbuch, bevor Sie zum ersten Mal versuchen, Ihren Knie-Scooter zu bedienen. Wenn es Informationen in diesem Handbuch gibt, die Sie nicht verstehen oder bei denen Sie zusätzliche Hilfestellung bei Montage oder Betrieb benötigen,

wenden Sie sich bitte an Ihren autorisierten örtlichen Anbieter.

Ihre Sicherheit beim Betrieb dieses Produkts hängt davon ab, ob Sie die Anweisungen vollständig befolgen. Beachten Sie die Anweisungen, Vorsichtsmaßnahmen und Warnungen in diesem Handbuch. Die Vevor Corporation haftet nicht für Schäden und/oder Verletzungen, die aus der unsachgemäßen Bedienung oder Nichtbeachtung der Anweisungen, Vorsichtsmaßnahmen und Warnungen in diesem Handbuch resultieren.

WARNUNG! Die Nichtbeachtung der Warnungen im Handbuch kann zu Personenschäden führen.

VORSICHT! Die Nichtbeachtung der Warnhinweise im Handbuch kann zu Schäden am Knie-Scooter führen.

Der Knie-Scooter ist alltagstauglich. Er kann sowohl für den Innen- als auch für den Außenbereich verwendet werden. Das zusammenklappbare, kompakte All-in-One-Design ist perfekt für die einfache Lagerung und den Transport.

Der Kniegleiter wird mit soliden, schwarzen, pannensicheren Reifen geliefert. Wir haben auch großartige Funktionen wie ein konturiertes Kniepolster, ergonomische Handgriffe und eine Doppelbremsfunktion integriert.

Unsere Produkte werden stets nach höchsten Qualitätsstandards hergestellt und entsprechen der CE/FDA-Zulassung.

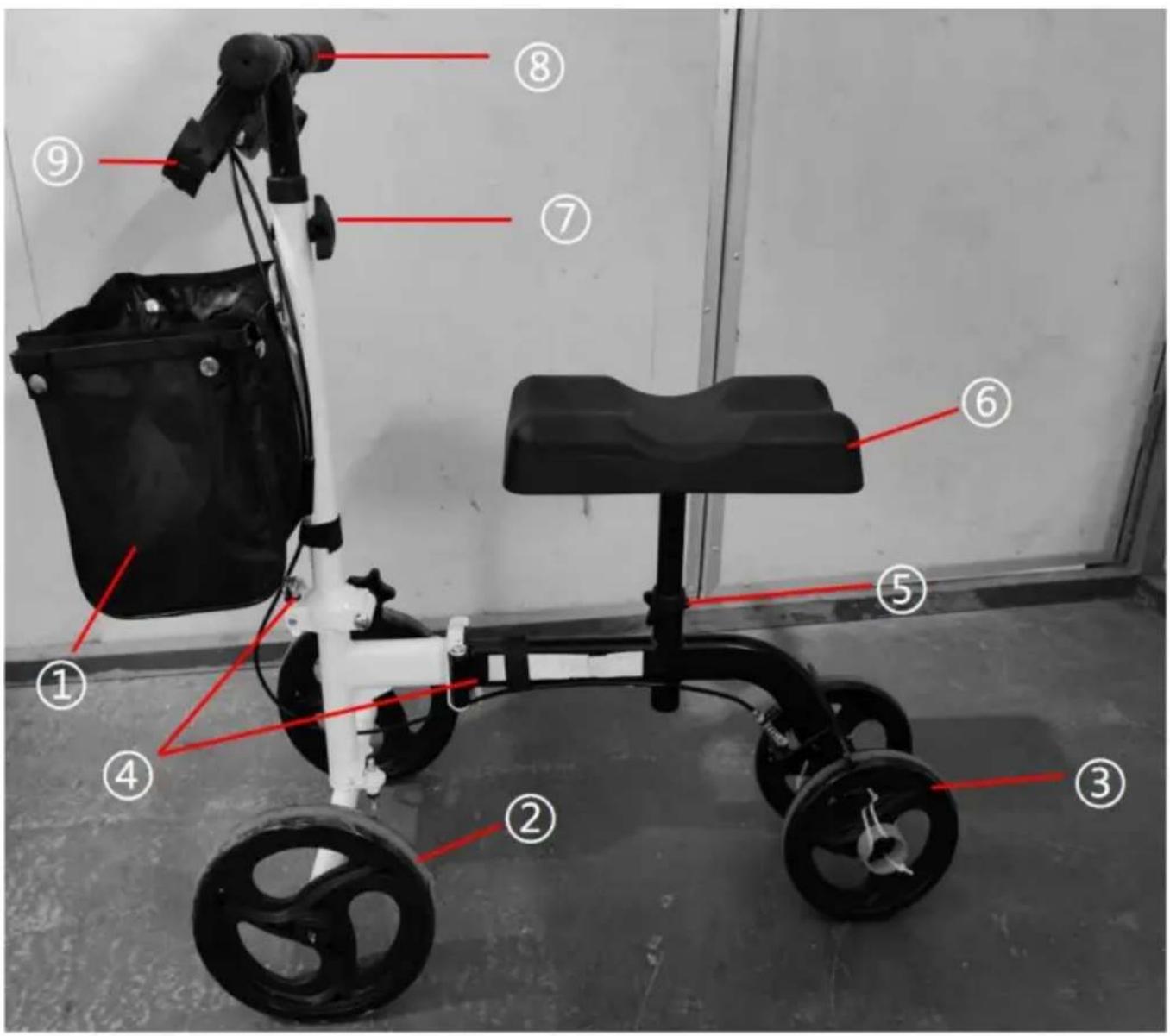

Teilebeschreibung

1. Korb 3. Hinterrad 5. Sternknopf für Pad 7. Sternknopf für Griff 9. Parkschließfach

1. 2. Vorderrad 4. Schnellspanner 6. PU-Pad 8. Armlehne

Produktparameter

Tabelle 1	SPEZIFIKATIONEN
Gesamtgröße (L*B*H)	910 * 430 * 1036 mm
Farbe	Schwarz
Griffhöhe	835-1036 mm
Kniepolsterhöhe	445–570 mm
Radstand	592mm
Tragfähigkeit	ÿ300 Pfund
Vorderreifen	ADxB (10"x1,26")
Hinterräder	ADxB (8"x1,26")

Montage

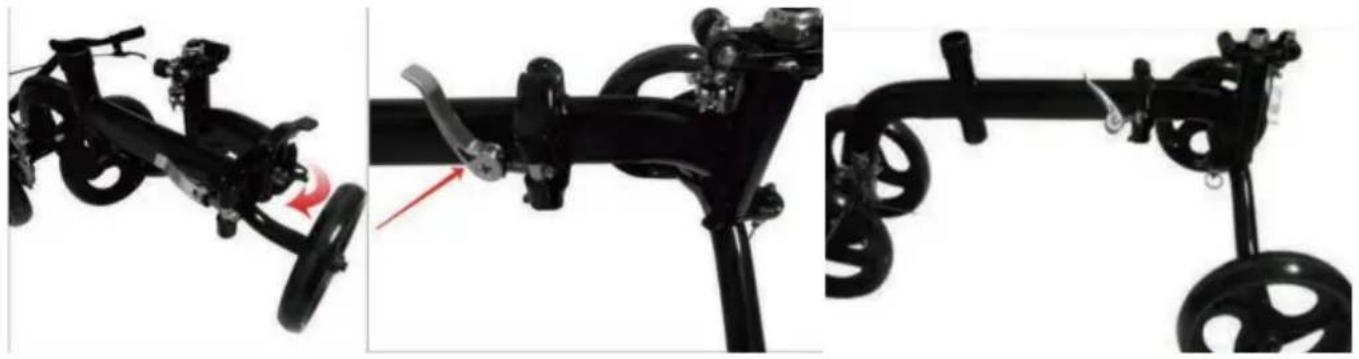

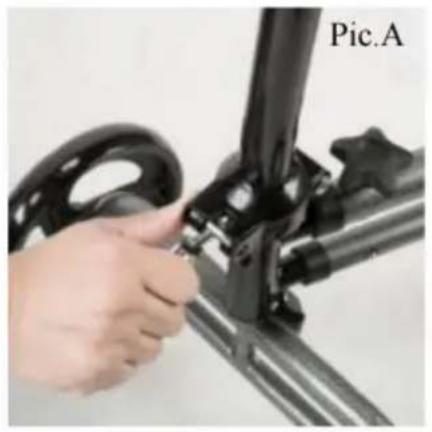

1. Einbau von Lenksäule und Rahmen

(1) Fahrhebel und Rahmen anschließen, wie in der Abbildung gezeigt. Stecken Sie die Schraube in das Befestigungsloch des Antriebshebels und des Rahmens, und ziehen Sie den Sterngriff fest.

(2) Drücken Sie den Hebel gleichzeitig nach links und unten, um den Stift zu lösen, und drücken Sie die Lenksäule nach oben, bis sie vollständig aufrecht steht. (Bild A) (3) Lassen Sie den Hebel los, damit der Sicherheitsstift in das rechte Loch einrastet. (Bild B) Lassen Sie nun den Griff los, die Lenksäule steht in der aufrechten Position. (4) Ziehen Sie den Hebel nach oben und im Uhrzeigersinn, sodass das Ende des Hebels nach oben zeigt, um die Lenksäule in der aufrechten Position zu arretieren. (Bild C)

Hinweis: Drehen Sie den Hebel gegen den Uhrzeigersinn, um ihn zu lösen, und im Uhrzeigersinn, um ihn festzuziehen.

(5) Installieren Sie den Rahmen und verriegeln Sie ihn wie oben beschrieben.

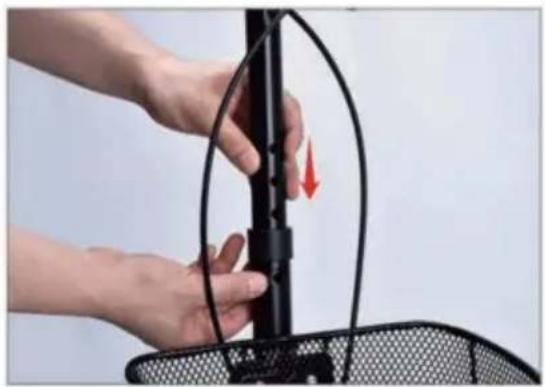

2. Griff montieren und Höhe einstellen

(1) Ziehen Sie den Lenker auf die gewünschte Höhe aus und richten Sie die Löcher in der Deichsel aus. (2) Sternschraube durch die Lenkdeichsel einführen. (3) Ziehen Sie den Knopf fest an.

Der Lenker sollte auf Handgelenkshöhe eingestellt werden, um den Rücken gerade zu halten.

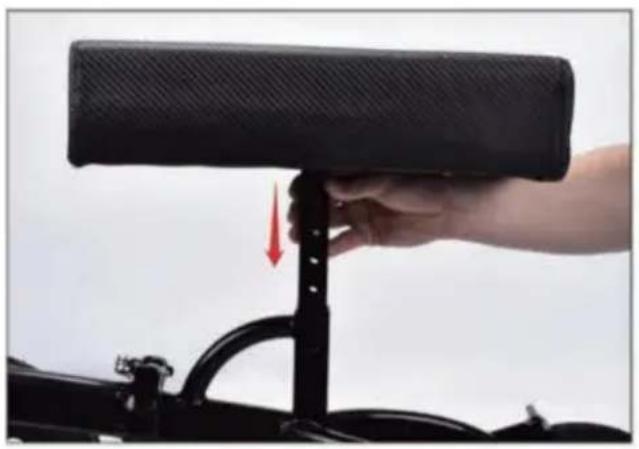

3. Passen Sie die Kniepolsterhöhe an

Setzen Sie die Knieplattform auf die gewünschte Höhe ein. Setzen Sie die Sternschraube ein und ziehen Sie den Knopf fest.

Überprüfen Sie noch einmal, ob es fest installiert ist.

4. Installieren Sie den Korb

Montieren Sie den Korb vor der Lenksäule.

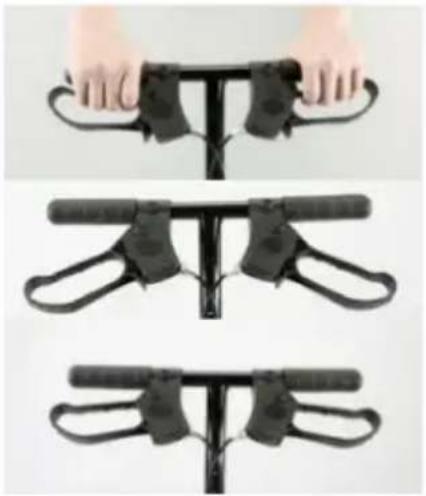

Loop-Lock-Betrieb

VERWENDUNG des Loop-Lock-Betriebs: Aktivieren und deaktivieren Sie immer die Radsperren an beiden

Seiten gleichzeitig.

(1) Langsamer werden oder vorübergehend anhalten – Ziehen Sie die Schlaufenverschlüsse langsam mit vier Fingern nach oben, bis das Gerät langsamer wird oder vorübergehend zum Stillstand kommt.

(2) Um die Räder vorübergehend in ihrer Position zu blockieren – Drücken Sie beide Schlaufenverschlüsse mit den Handflächen nach unten, bis Sie ein „Klicken“ hören, das Ihnen anzeigt, dass die Räder blockiert sind.

(3) Zum Lösen der Radsperren: Drücken Sie beide Schlaufen mit den Handflächen nach oben, bis sie in der ursprünglichen Position verriegelt sind.

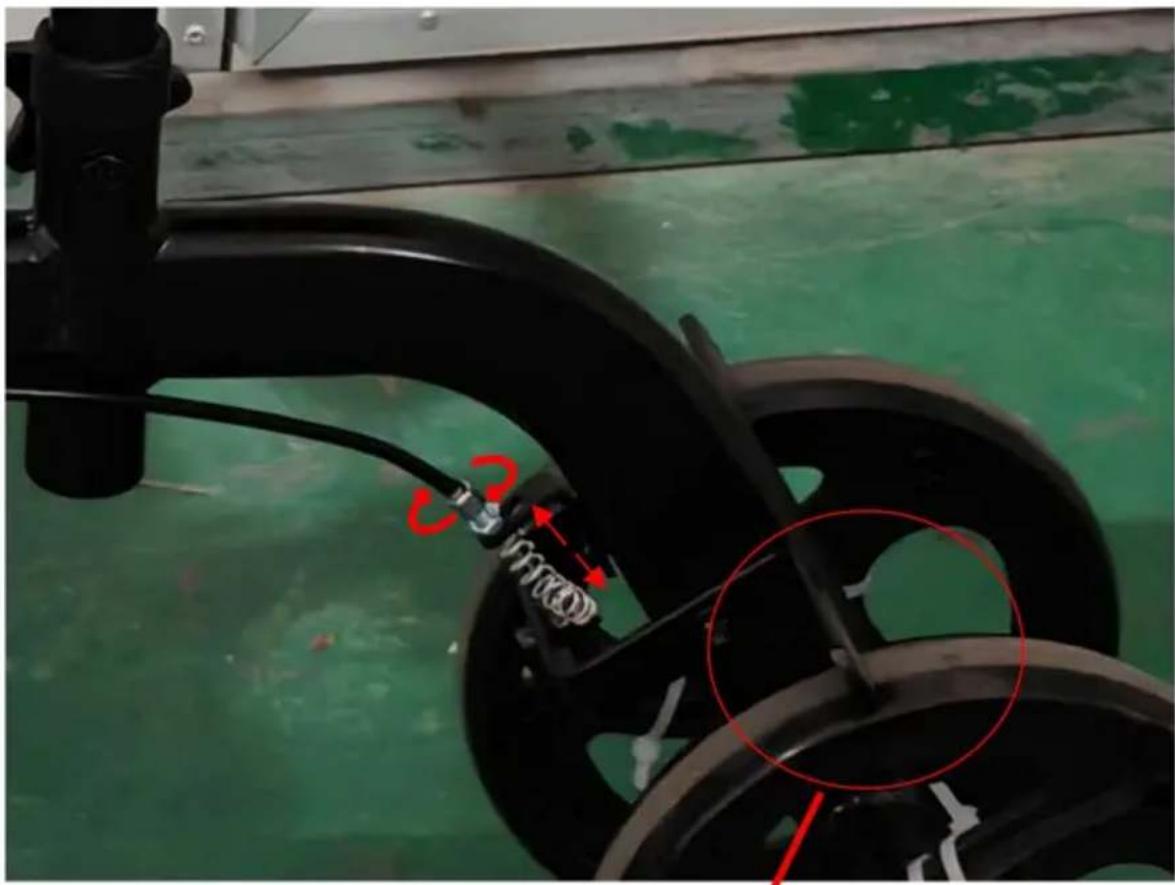

Wie stellt man die Bremsen ein?

(1) Durch Lösen der Mutter im Bild und Einstellen der Bremsleitung hin und her. (2) Beobachten Sie die Position des Bremseisens und des Reifens im roten Kreis (wenn beim Lösen der Bremse zwischen den Bremsen und der Reifenoberfläche ein ausreichender Abstand vorhanden sein sollte, ca. 3\~5mm). (3) Kontern Sie die Bremsmutter.

Der Abstand beträgt ca. 3 \~ 5 mm

Bewegung

Der Kniegeher ist ein Mobilitätsgerät, das jedem Kraft und Komfort bietet,

der möglicherweise eine Verletzung unterhalb des Knies hat. Es ermöglicht eine gleichmäßige Verteilung des Körpergewichts,

indem die Hälfte des Gewichts auf dem Gerät und die andere Hälfte auf dem unverletzten Bein abgestützt wird.

Das Gerät verfügt über eine gepolsterte Plattform, die sowohl das verletzte Bein als auch den Knöchel stützt.

Achten Sie darauf, dass kein Gewicht auf den Unterschenkel lastet.

Das Gerät ist für einfaches Lenken und Anhalten ausgelegt. Legen Sie Ihre Hände

auf den Lenker. Platzieren Sie das Knie Ihres verletzten

Fußes so auf dem Vorderpolster, dass es mit der Oberseite Ihres Stiefels übereinstimmt

oder der Gips wird direkt über den Raum zwischen den Polstern gelegt. Ihr Unterschenkel ruht dann

auf dem hinteren Polster.

Lösen Sie die Feststellbremse und bewegen Sie sich mit Ihrem Fahrzeug vorwärts oder rückwärts.

Schieben Sie den Fuß und halten Sie das Knie Ihres verletzten Fußes mittig auf dem vorderen Polster. Bewegen Sie

sich langsam, damit Sie sicher aufhören können, Ihren Schubfuß zu benutzen. Die Handbremse kann

bei Bedarf verwendet werden, dient jedoch in erster Linie dazu, die Bremse aufrechtzuerhalten

gestoppte Haltung.

Zusätzliche Vorsichtsmaßnahmen

Betreiben Sie das Gerät nicht auf losem Kies oder unebenen Oberflächen.

Fahren Sie nicht über große Risse oder Spalten.

Halten Sie an und bewegen Sie sich langsam vorwärts, wenn Sie auf Risse oder Ablösungen stoßen

Gehwegoberflächen.

Fahren Sie nicht schneller als 3 Meilen pro Stunde (langsames bis mäßiges Gehen).

Geschwindigkeit).

Drehen Sie sich nicht um, es sei denn, ein Fuß steht auf dem Boden.

Machen Sie niemals scharfe Kurven mit hoher Geschwindigkeit.

Wenden Sie nicht mit Geschwindigkeiten über 1 mph (sehr langsame Gehgeschwindigkeit).

Betreiben Sie das Gerät nicht an Steigungen über 15 Grad (leichte Steigung).

Fahren Sie nicht über Abhänge oder Hindernisse wie Bordsteine oder Parksperren.

Dies ist ein medizinisches Gerät, kein Spielzeug. Erlauben Sie Kindern oder Erwachsenen nicht, dies zu benutzen

als Spielzeug oder zur Unterhaltung.

Überprüfen Sie immer die Befestigungen an der Deichsel, den Rädern, den Bremsen und dem Sitz auf festen Sitz

vor Gebrauch.
