Produkttyp	Omotord knäskoter (Knee Scooter)
Märke	Vevor
Modell	HFK-9270
Mått (L x B x H)	910 x 430 x 1036 mm
Hjulbas	592 mm
Maximal belastning	136 kg (300 lb)
Färg	Svart
Justerbar styrehöjd	835-1036 mm
Justerbar knähöjd	445-570 mm
Framhjul	10 tum x 1,26 tum (punkteringsfria massiva däck)
Bakhjul	8 tum x 1,26 tum (punkteringsfria massiva däck)
Bromstyp	Handbroms med låsögla och parkeringsbroms
Huvudfunktioner	Hopfällbar, främre korg, profilerad knäkudde, ergonomiska handtag, dubbel bromsfunktion
Användning	Inomhus och utomhus, för personer med skada under knät
Montering krävs	Ja, enkel montering av styrstång, handtag och knästöd
Underhåll och rengöring	Kontrollera regelbundet att fästena är åtdragna, rengör med fuktig trasa, använd inte slipande rengöringsmedel
Säkerhet	Använd inte på lutningar >15°, överskrid inte 5 km/h, kör inte över hinder, parkeringsbroms aktiverad vid stopp
Reservdelar och reparationsmöjligheter	Delar finns via Vevors tekniska support, justerbar broms, icke demonterbara däck
Certifieringar	CE / FDA
Garanti	Elektronisk garanti via www.vevor.com/support

Vanliga frågor - HFK-9270 Vevor

Hur monterar man Vevor HFK-9270 knäskotern?

Monteringen sker i flera steg: 1) Anslut styrspaken till ramen med skruven och stjärnratten. 2) Fäll upp styrstången genom att trycka spaken nedåt samtidigt som du drar stången uppåt tills den är vertikal, släpp sedan spaken för att låsa säkerhetsstiftet. 3) Vrid spaken medurs för att dra åt. 4) Montera styret genom att rikta in hålen och dra åt stjärnratten. 5) Justera knästödets höjd på samma sätt. 6) Montera den främre korgen. Se manualen för detaljer.

Hur justerar man styre och knästödets höjd?

För styret: lossa stjärnratten på stången, förläng styret till önskad höjd (hålen i linje), dra sedan åt ratten ordentligt. För knästödet: sätt in plattformen på önskad höjd, sätt i stjärnskruven och dra åt. Se till att styret är i handledshöjd för att hålla ryggen rak.

Hur använder man bromsarna?

Handbromsen består av låsöglor. För att sakta ner eller tillfälligt stanna, dra försiktigt i öglorna med fyra fingrar. För att låsa hjulen (parkeringsbroms), tryck på båda öglorna med handflatorna tills du hör ett 'klick'. För att frigöra, tryck öglorna tillbaka till ursprungsläget. Bromsen kan justeras genom att lossa muttern och justera bromsvajern så att avståndet mellan bromsbelägg och däck är cirka 3-5 mm.

Vilken maxvikt tål knäskotern?

Maximal lastkapacitet är 300 lb (cirka 136 kg). Överskrid aldrig denna gräns för att undvika risk för skador.

Kan jag använda knäskotern utomhus på ojämna underlag?

Det rekommenderas inte att använda enheten på löst grus, ojämna ytor, breda sprickor eller hinder som trottoarkanter. Anpassa hastigheten och undvik hinder. Rekommenderad maxhastighet är 3 mph (5 km/h). Använd inte på lutningar över 15 grader.

Hur underhåller man HFK-9270 knäskotern?

Före varje användning, kontrollera att alla fästen (stång, hjul, bromsar) är åtdragna. Rengör enheten med en fuktig trasa och milt rengöringsmedel. Använd inte slipande produkter. Däcken är massiva och punkteringsfria, inget specifikt underhåll krävs. Förvara enheten på en torr plats.

Är knäskotern hopfällbar?

Ja, konstruktionen är hopfällbar för enkel förvaring och transport. För att fälla ihop styrstången, följ motsatt process: dra i spaken för att frigöra säkerhetsstiftet, sänk stången och lås den i utfällt läge.

Ingår en korg?

Ja, knäskotern levereras med en främre korg som fästs på styrstången. Den kan användas för att transportera små personliga tillhörigheter.

Vilken typ av däck används och kan de repareras?

Däcken är massiva svarta gummihjul som är punkteringsfria. De kräver ingen pumpning och är inte demonterbara. Vid slitage, byt ut hela hjulet genom att kontakta Vevors tekniska support.

Var hittar man teknisk support och garanti?

Teknisk support och elektroniskt garantibevis finns på www.vevor.com/support. Där kan du ställa frågor och registrera din produkt. Garantin täcker tillverkningsfel enligt Vevors allmänna villkor.

BRUKSANVISNING HFK-9270 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

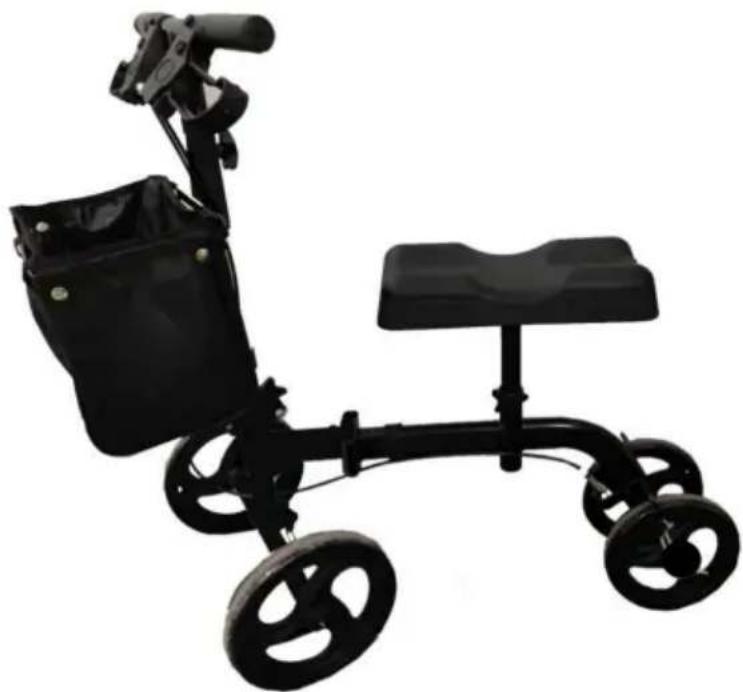

KNÄSKOTER

MODELL:HFK-9270

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att verifiera noggrant när du gör en beställning hos oss om du gör de sparar faktiskt hälften i jämförelse med det översta stora kliet

VEVOR®

TOUGH TOOLS, HALF PRICE

KNÄSKOTER

Modell: HFK-9270

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

INTRODUKTION

Läs och följ alla instruktioner, varningar och anteckningar i denna manual innan försöker använda din knäskoter för första gången. Om det finns någon information i denna handbok som du inte förstår, eller om du behöver ytterligare hjälp vid montering eller drift,

kontakta din auktoriserade lokala leverantör.

Din säkerhet för att använda denna produkt beror på om du följer den helt instruktionerna, varningarna och varningarna i denna handbok. Vevor Corporation är inte ansvarig för eventuella skador och/eller personskador som beror på individens osäkra användning eller underlåtenhet att följa instruktionerna, varningarna och varningarna i denna handbok.

WARNING! Underlåtenhet att följa varningarna i manualen kan bli följden vid personskada.

WARNING! Underlåtenhet att följa varningarna i manualen kan leda till skada på knäskotern.

Knäskotern är lämplig för dagligt bruk. Den kan användas både inomhus och utomhusändamål. Den hopfällbara kompakta designen är perfekt för enkel lagring och transport.

Knäglidaren kommer med solida svarta punkteringssäkra däck. Det har vi också inkluderade fantastiska funktioner som formad knäskydd, ergonomiska handtag och dubbel bromsfunktion.

Våra produkter tillverkas alltid enligt högsta kvalitetsstandarder och överensstämma med CE/FDA-godkännande.

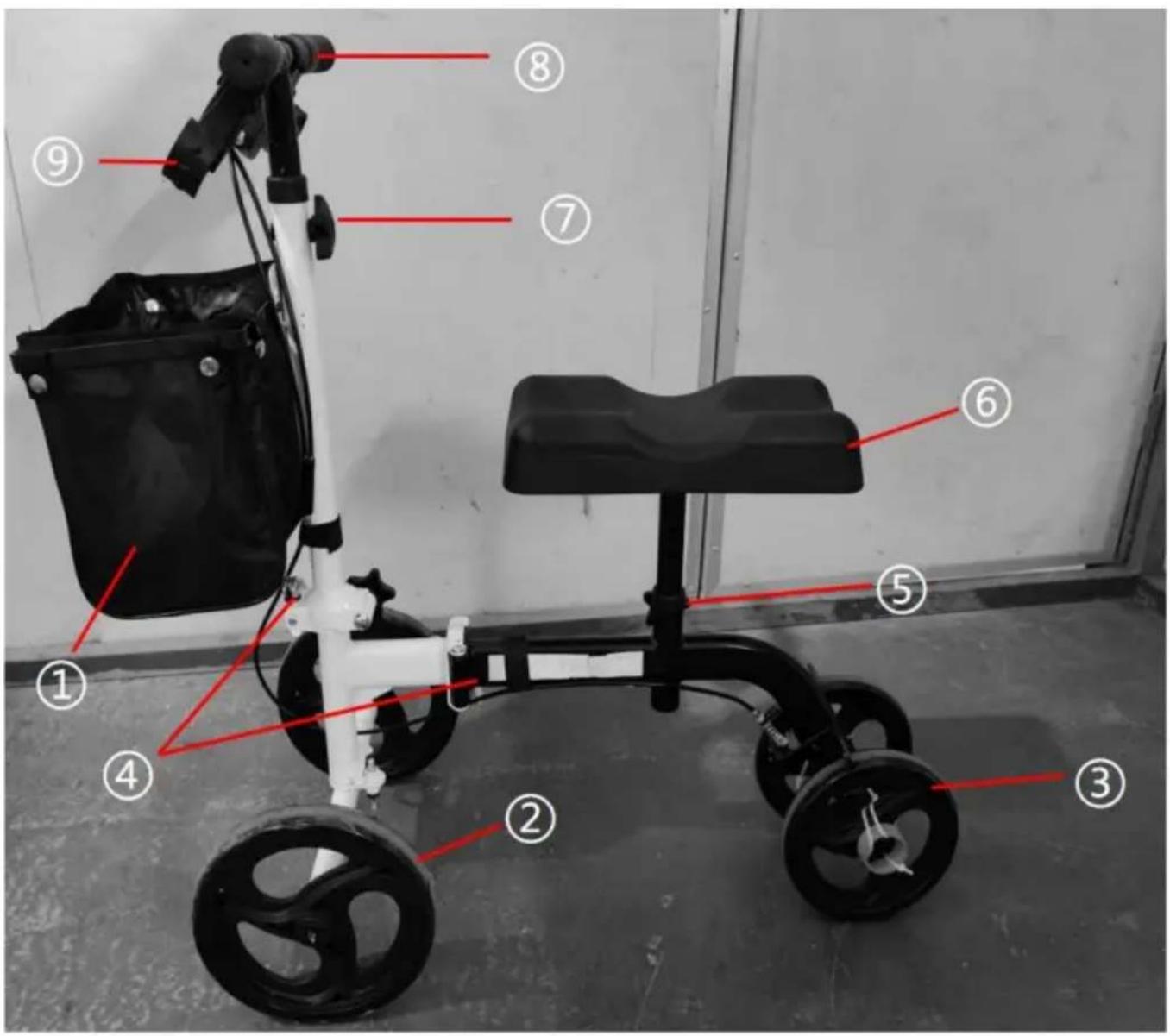

Beskrivning av delar

1.Korg
3.Bakhjul
5. Star Knob för Pad
7. Stjärnknopp för handtag
9. Parkeringsskåp

1. Framhjul
2. Snabbkopplingsklämma
   6.PU Pad
   8.Armstöd

Produktparameter

bord 1	SPECIFIKATIONER
Totalstorlek (L*B*H)	910 * 430* 1036 mm
Färg	Svart
Handtagshöjd	835-1036 mm
Knäskyddshöjd	445-570 mm
hjulbas	592 mm
Lastkapacitet	ÿ300 LB
Framhjul	ODxW (10"x1,26")
Bakhjul	ODxW (8"x1,26")

hopsättning

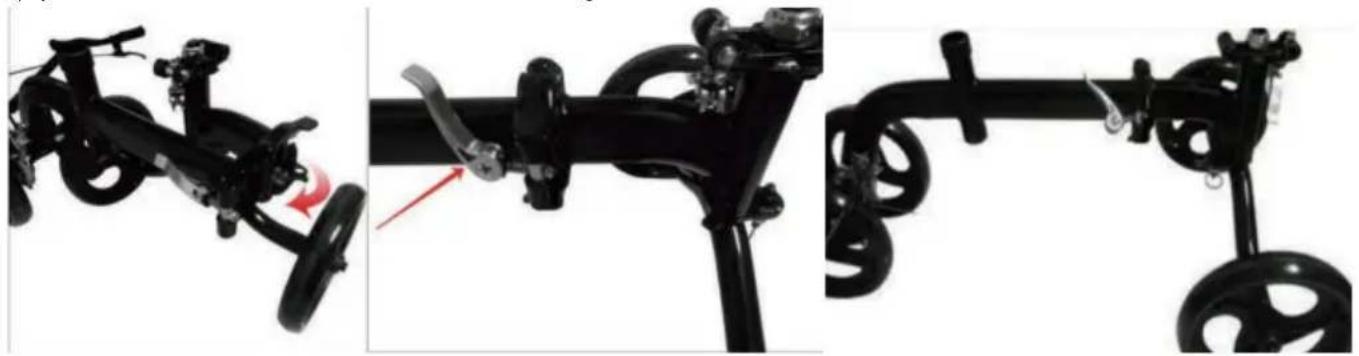

1. Montering av rattstång och ram

(1) Anslut körspaken och ramen, som visas i figur, sätt in skruven i monteringshål för drivningen spaken och ramen, och dra åt stjärnknappen

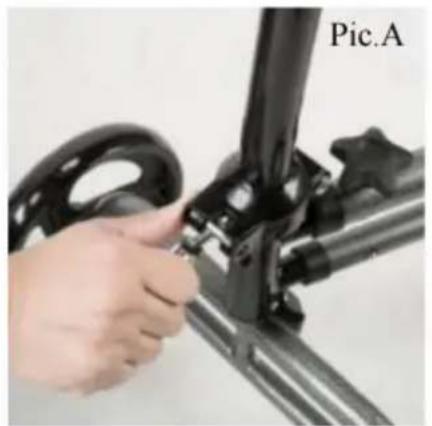

(2) Tryck spaken åt vänster och nedåt samtidigt för att frigöra stiftet och tryck rattstängen uppåt tills den är i helt upprätt läge. (Bild A)

(3) Släpp spaken för att få säkerhetsnålen att gå i det högra hålet. (Bild B) Släpp nu handtaget, rattstången kommer att stå i upprätt läge

(4) Dra spaken uppåt och medurs så att änden av spaken pekar mot marken för att låsa rattstången i upprätt läge. (Bild C)

Obs: Vrid spaken moturs för att lossa och medurs för att dra åt tryck på spaken.

(5) Montera ramen, låsmetoden enligt ovan

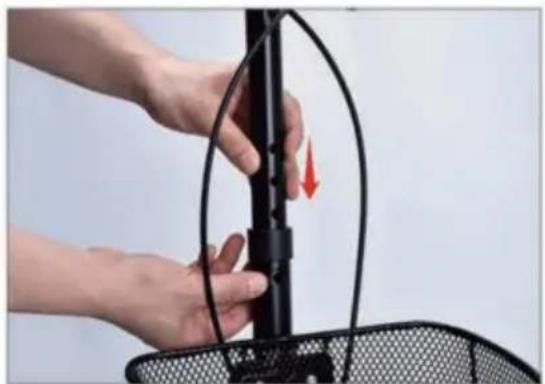

2. Montera handtaget och justera höjden

(1) Dra ut styret till önskad höjd, rikta in hålen i rorkulten.
(2) Sätt in stjärnskruven genom rorkulten.
(3) Dra åt ratten säkert

Styren bör vara inställda på handledsnivå för att hålla ryggen rak.

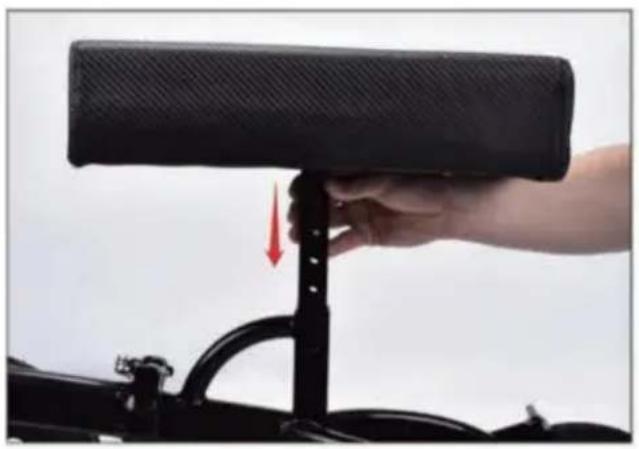

3. Justera knäskyddets höjd

Sätt in knäplattformen till önskad höjd. Sätt i stjärnskruven och dra åt ratten säkert.

Dubbelkolla att den är ordentligt installerad.

Montera korgen framför rattstängen.

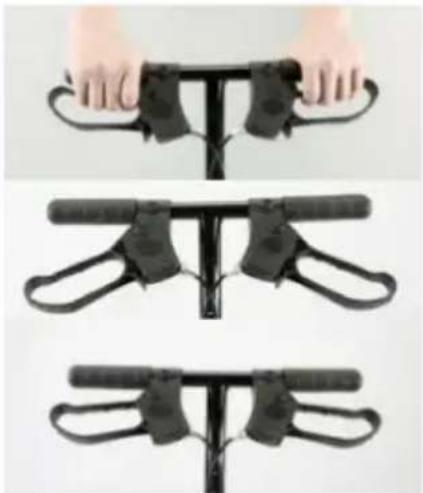

Loop Lock Operation

ANVÄNDNING av öglelås - Koppla alltid in och ur hjullåsen på båda sidor samtidigt

(1) Att sakta ner eller komma till ett tillfälligt stopp — Dra upp långsamt på öglan lås med fyra fingrar tills enheten saktar ner eller stannar tillfälligt.

(2) För att tillfälligt låsa hjulen i läge — Tryck ner båda öglelåsen med handflatorna tills du hör ett "klick" som talar om för dig att hjulen är låsta.

(3) För att frigöra hjullås — Tryck upp båda öglorna läser med handflatorna till ursprunglig position.

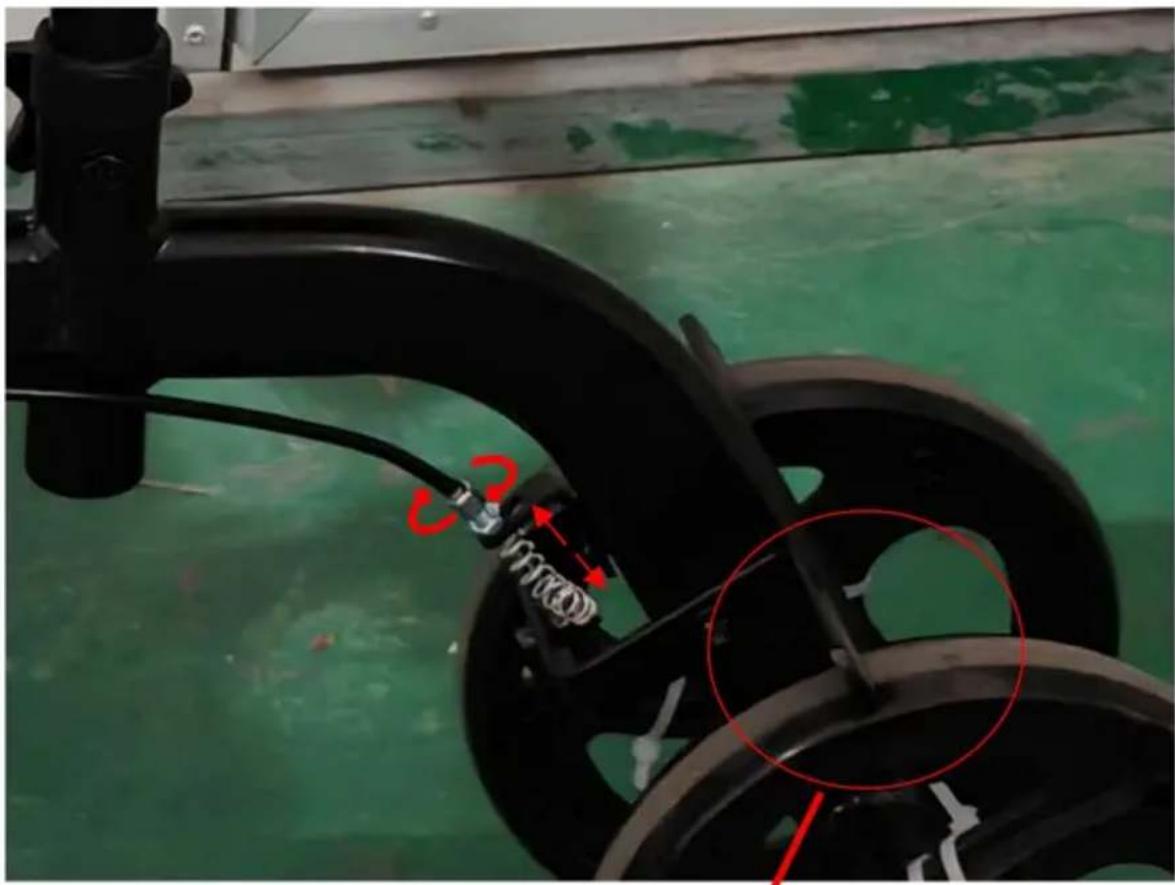

Hur justerar man bromsarna?

(1) Genom att lossa muttern på bilden och justera bromslinan fram och tillbaka.
(2) Observera läget för bromsjärnet och däcket i den röda cirkeln (när frigöring av bromsen bör det finnas ett lämpligt avständ mellan bromsen och däckytan, ca 3\~5mm)
(3) Lås bromsmuttern

Avständet är cirka 3 \~ 5 mm

Rörelse

Knärullatorn är en mobilitetsanordning som ger styrka och komfort till alla som kan ha skada under knät. Det möjliggör en jämn fördelning av kroppsvikten genom att stödja hälften av vikten på enheten och den andra hälften på det icke-skadade benet.

Enheten har en vadderad plattform för att stödja både det skadade benet och fotleden se till att ingen vikt kommer att läggas på underbenet.

Enheten är designad för enkel styrning och stopp. ä Placera

händerna på styret. ä Placera knäet på din

skadade fot på den främre dynan så att toppen av din stövel

eller avgjutningen är direkt över utrymmet mellan dynorna. Ditt underben vilar då på den bakre

dynan. ä Lossa parkeringsbromsen och kör dig framåt eller bakåt med din

tryckande fot, håll knäet på din skadade fot centrerat på den främre dynan. ä Rör dig

långsamt så att du kan sluta säkert med din tryckfot. y Handbromsen kan

användas vid behov men är i första hand utformad för att upprätthålla en stoppade ställningen.

Ytterligare försiktighetsåtgärder

ÿ Kör inte på löst grus eller ojämna ytor.

ÿ Kör inte över stora sprickor eller sprickor.

ÿ Stanna och gå långsamt framåt när du stöter på sprickor eller separationer i gångvägsytor.

ÿ Kör inte i mer än 3 miles per timme (långsam till måttlig gång fart).

ÿ Vänd inte om inte ena foten är på marken.

ÿ Gör aldrig en skarp sväng i hög hastighet.

ÿ Sväng inte i hastigheter över 1 mph (mycket långsam gånghastighet).

ÿ Kör inte i lutningar över 15 grader (lätt lutning).

ÿ Kör inte över fall eller hinder som trottoarkanter eller parkeringshållplatser.

ÿ Det här är en medicinsk utrustning, inte en leksak. Låt inte barn eller vuxna använda detta som leksak eller för underhållning.

ÿ Kontrollera alltid att fästelementen på rorkulten, hjulen, bromsarna och sätet är åtdragna innan användning.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importerad till AUS: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd.

Preston, Storbritannien

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Tyskland

VEVOR®

TOUGH TOOLS, HALF PRICE

Teknisk support och e-garanticertifikat www.vevor.com/support
