Tipo di prodotto	Monopattino per ginocchio (Knee Scooter) non motorizzato
Marca	Vevor
Modello	HFK-9270
Dimensioni (L x l x A)	910 x 430 x 1036 mm
Passo	592 mm
Peso massimo supportato	136 kg (300 lb)
Colore	Nero
Altezza regolabile del manubrio	835-1036 mm
Altezza regolabile della ginocchiera	445-570 mm
Ruote anteriori	10 pollici x 1,26 pollici (pneumatici pieni antiforatura)
Ruote posteriori	8 pollici x 1,26 pollici (pneumatici pieni antiforatura)
Tipo di freno	Freno a mano con anello di bloccaggio e freno di stazionamento
Caratteristiche principali	Pieghevole, cestello anteriore, cuscino per ginocchio sagomato, impugnature ergonomiche, doppia funzione frenante
Utilizzo	Interno ed esterno, per persone con lesione al di sotto del ginocchio
Assemblaggio richiesto	Sì, semplice montaggio della colonna di sterzo, dell'impugnatura e della ginocchiera
Manutenzione e pulizia	Controllare regolarmente il serraggio dei fissaggi, pulire con un panno umido, non utilizzare prodotti abrasivi
Sicurezza	Non utilizzare su pendenze >15°, non superare 5 km/h, non superare ostacoli, freno di stazionamento attivato da fermo
Ricambi e riparabilità	Ricambi disponibili tramite il supporto tecnico Vevor, freno regolabile, pneumatici non smontabili
Certificazioni	CE / FDA
Garanzia	Garanzia elettronica tramite www.vevor.com/support

Domande frequenti - HFK-9270 Vevor

Come assemblare il monopattino per ginocchio Vevor HFK-9270?

L'assemblaggio si svolge in più fasi: 1) Collegare la leva di guida al telaio utilizzando la vite e il pomello a stella. 2) Aprire la colonna di sterzo spingendo la leva verso il basso mentre si tira la colonna verso l'alto finché non è verticale, quindi rilasciare la leva per bloccare il perno di sicurezza. 3) Ruotare la leva in senso orario per serrare. 4) Installare il manubrio allineando i fori e serrando il pomello a stella. 5) Regolare l'altezza della ginocchiera allo stesso modo. 6) Montare il cestello anteriore. Consultare il manuale per i dettagli.

Come regolare l'altezza del manubrio e della ginocchiera?

Per il manubrio, allentare il pomello a stella sullo stelo, estendere il manubrio all'altezza desiderata (fori allineati), quindi serrare saldamente il pomello. Per la ginocchiera, inserire la piattaforma all'altezza voluta, inserire la vite a stella e serrare. Assicurarsi che il manubrio sia all'altezza dei polsi per mantenere la schiena dritta.

Come utilizzare i freni?

Il freno a mano è composto da anelli di bloccaggio. Per rallentare o fermarsi temporaneamente, tirare lentamente gli anelli con quattro dita. Per bloccare le ruote (freno di stazionamento), premere entrambi gli anelli con i palmi fino a sentire un 'clic'. Per rilasciare, spingere gli anelli nella loro posizione originale. Il freno può essere regolato allentando il dado e regolando il cavo del freno in modo che la distanza tra la guarnizione e il pneumatico sia di circa 3-5 mm.

Qual è il peso massimo che il monopattino può supportare?

La capacità di carico massima è di 300 lb (circa 136 kg). Non superare mai questo limite per evitare rischi di danni o lesioni.

Posso usare il monopattino per ginocchio all'aperto su superfici irregolari?

Si sconsiglia di utilizzare l'apparecchio su ghiaia sciolta, superfici irregolari, crepe larghe o ostacoli come cordoli. Adattare la velocità e aggirare gli ostacoli. La velocità massima consigliata è di 3 mph (5 km/h). Non utilizzarlo su pendenze superiori a 15 gradi.

Come mantenere il monopattino HFK-9270?

Prima di ogni utilizzo, controllare il serraggio di tutti i fissaggi (stelo, ruote, freni). Pulire l'apparecchio con un panno umido e un detergente delicato. Non utilizzare prodotti abrasivi. I pneumatici sono pieni e antiforatura, non necessitano di manutenzione specifica. Riporre l'apparecchio in un luogo asciutto.

Il monopattino è pieghevole?

Sì, il design è pieghevole per un facile stoccaggio e trasporto. Per piegare la colonna di sterzo, seguire il processo inverso dell'apertura: tirare la leva per rilasciare il perno di sicurezza, abbassare la colonna e bloccarla in posizione piegata.

È incluso un cestello?

Sì, il monopattino viene fornito con un cestello anteriore che si fissa sulla colonna di sterzo. Permette di trasportare piccoli oggetti personali.

Che tipo di pneumatici vengono utilizzati e sono riparabili?

I pneumatici sono pneumatici pieni in gomma nera antiforatura. Non necessitano di gonfiaggio e non sono smontabili. In caso di usura, sostituire la ruota completa contattando il supporto tecnico Vevor.

Dove trovare il supporto tecnico e la garanzia?

Il supporto tecnico e il certificato di garanzia elettronico sono disponibili sul sito www.vevor.com/support. Puoi porre le tue domande e registrare il tuo prodotto. La garanzia copre i difetti di fabbricazione secondo i termini e le condizioni di Vevor.

MANUALE UTENTE HFK-9270 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

SCOOTER A GINOCCHIO

MODELLO:HFK-9270

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi, se lo sei risparmiando effettivamente la metà rispetto alla principale marca

VEVOR®

TOUGH TOOLS, HALF PRICE

SCOOTER A GINOCCHIO

Modello: HFK-9270

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

INTRODUZIONE

Leggere e seguire prima tutte le istruzioni, le avvertenze e le note contenute in questo manuale tentando di utilizzare il miniscooter per la prima volta. Se ce n'è

informazioni contenute in questo manuale che non si comprendono o se necessarie ulteriore assistenza per il montaggio o il funzionamento,

si prega di contattare il proprio fornitore locale autorizzato.

La vostra sicurezza nell'utilizzo di questo prodotto dipende dalla vostra osservanza completa delle istruzioni le istruzioni, le precauzioni e le avvertenze contenute in questo manuale. La Vevor Corporation lo è non è responsabile per eventuali danni e/o lesioni derivanti da insicurezza individuale funzionamento o mancata osservanza delle istruzioni, delle precauzioni e delle avvertenze contenute nel presente manuale.

AVVERTIMENTO! Potrebbe verificarsi la mancata osservanza delle avvertenze contenute nel manual in lesioni personali.

ATTENZIONE! La mancata osservanza delle avvertenze contenute nel manuale potrebbe comport danni allo scooter a ginocchio.

Il Knee Scooter è adatto per l'uso quotidiano. Può essere utilizzato sia per interni che per scopi esterni. Il design compatto e pieghevole tutto in uno è perfetto per un facile utilizzo stoccaggio e trasporto.

Il parapendio è dotato di pneumatici neri resistenti alla foratura. Abbiamo anche incluse fantastiche funzionalità come ginocchiera sagomata, impugnature ergonomiche e doppia funzione di freno.

I nostri prodotti sono sempre realizzati secondo i più alti standard di qualità e rispettare l'approvazione CE/FDA.

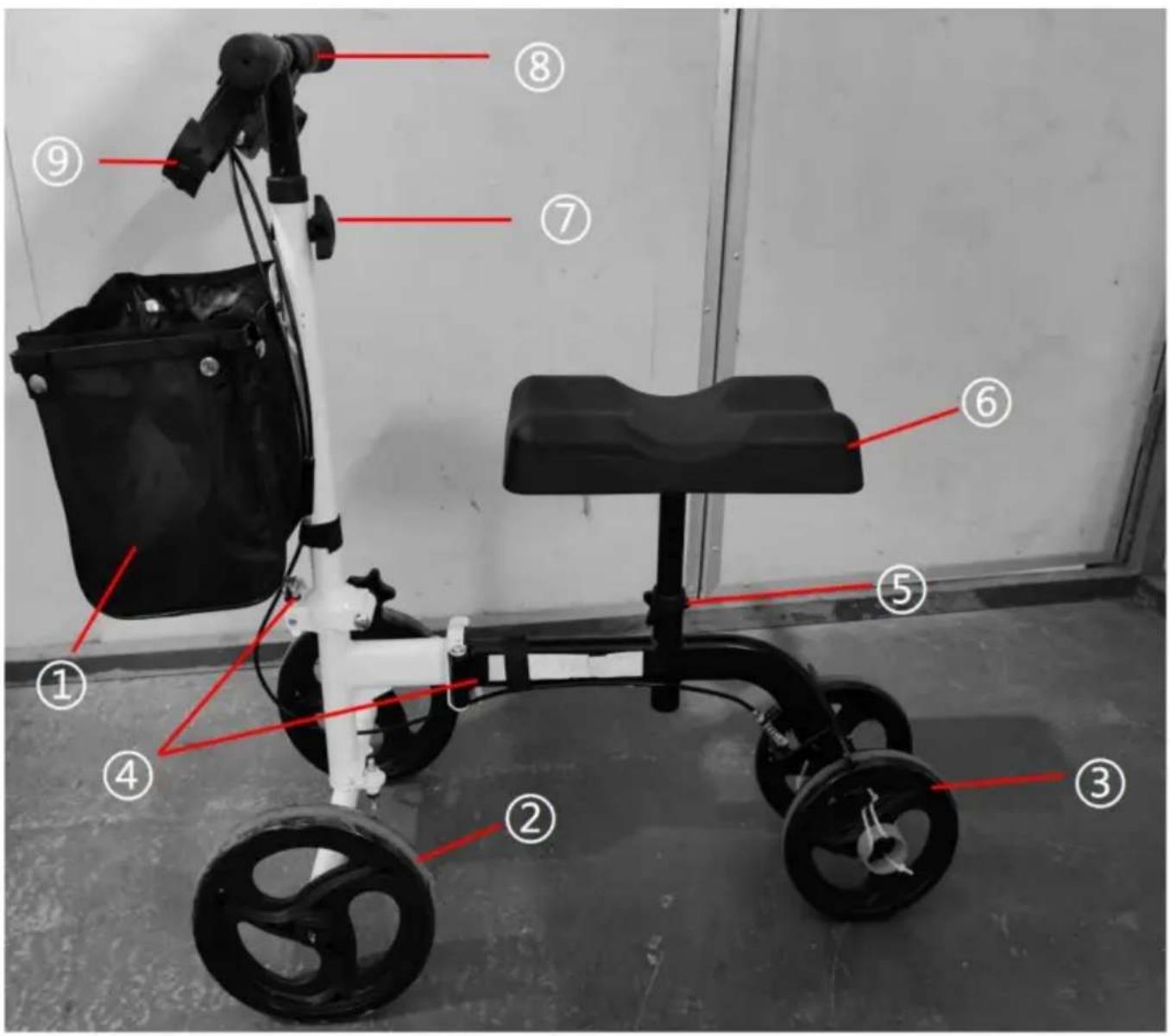

Descrizione delle parti

1.Cestino
3.Ruota posteriore
5. Manopola a stella per pad
7. Manopola a stella per maniglia
9. Armadietto per il parcheggio

2.Ruota anteriore

1. Morsetto a sgancio rapido

6.Cuscinetto in PU

8.Bracciolo

Parametro del prodotto

Tabella 1	SPECIFICHE
Dimensioni complessive (L*W*H)	910*430*1036 millimetri
Colore	Nero
Altezza della maniglia	835-1036 mm
Altezza ginocchiera	445-570mm
interasse	592mm
Capacità di carico	ÿ300 libbre
Ruote anteriori	diametro esterno x larghezza (10"x1,26")
Ruote posteriori	diametro esterno x larghezza (8"x1,26")

Assemblea

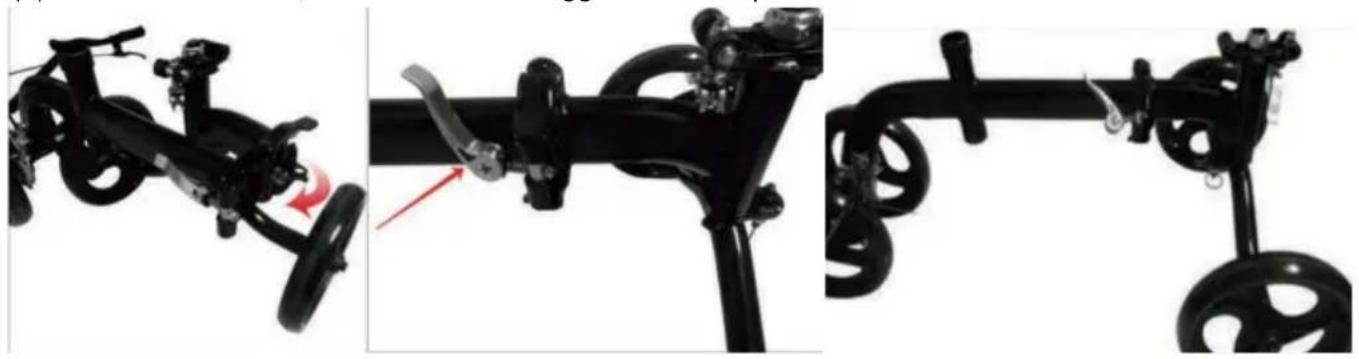

1. Installazione del piantone dello sterzo e del telaio

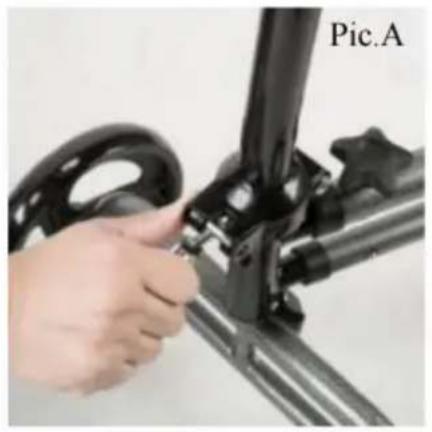

(1) Collegare la leva di guida e il telaio, come mostrato nella figura, inserire la vite nel foro di montaggio della guida leva e telaio, e stringere la manopola a stella

(2) Spingere la leva verso sinistra e verso il basso contemporaneamente per disinnestare il perno e spingere il piantone dello sterzo verso l'alto finché non si trova nella posizione completamente verticale. (Foto A)
(3) Rilasciare la leva per fare in modo che la spilla da balia si inserisca nel foro destro. (Foto B) Ora rilascia la maniglia e il piantone dello sterzo si posizionerà in posizione verticale
(4) Tirare la leva verso l'alto e in senso orario per fare in modo che l'estremità della leva sia rivolta verso terra per bloccare il piantone dello sterzo in posizione verticale. (Foto C)

Nota: ruotare la leva in senso antiorario per allentare e in senso orario per serrare pressione sulla leva.

(5) Installare il telaio, metodo di bloccaggio come sopra

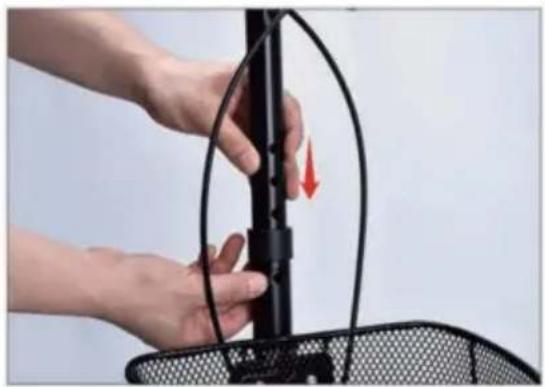

2. Installare la maniglia e regolare l'altezza

(1) Estendere il manubrio fino all'altezza desiderata, allineare i fori nella barra.
(2) Inserire la vite a stella attraverso la barra dello sterzo.
(3) Stringere il dispositivo di sicurezza della manopola

Il manubrio dovrebbe essere impostato all'altezza del polso per mantenere la schiena dritta.

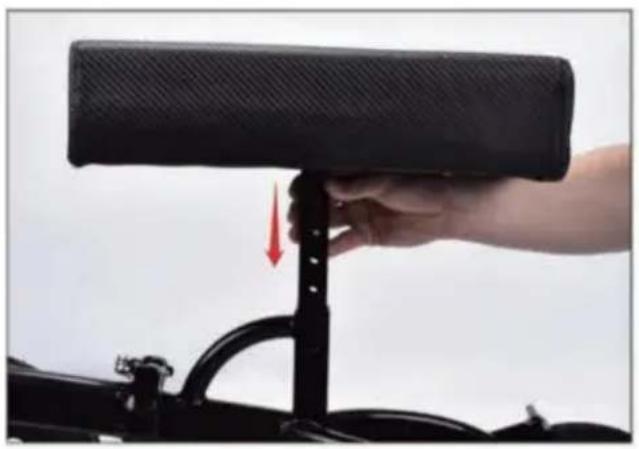

3. Regolare l'altezza della ginocchiera

Inserire la piattaforma del ginocchio all'altezza desiderata. Inserire la vite a stella e serrare la manopola

in modo sicuro.

Ricontrolla che sia installato saldamente.

4. Installare il cestello

Installare il cestino davanti al piantone dello sterzo.

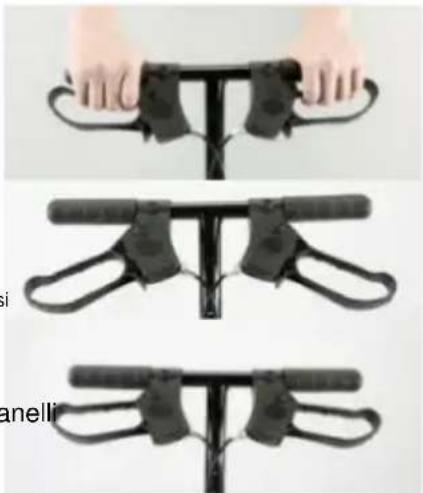

Operazione di blocco del circuito

UTILIZZO del funzionamento del blocco del ciclo - Innestare e disattivare sempre i blocchi delle ruote su entrambi lati contemporaneamente

(1) Rallentare o fermarsi temporaneamente — Tirare lentamente le chiusure ad anello con quattro dita fino a quando l'unità rallenta o si ferma temporaneamente.

(2) Per bloccare temporaneamente le ruote in posizione — Premere verso il basso su entrambe le chiusure ad anello con i palmi delle mani fino a quando non si senti un "clic" che ti dirà che le ruote sono bloccate.

(3) Per rilasciare i blocchi delle ruote: spingere verso l'alto entrambi gli anelli si blocca con i palmi delle mani nella posizione originale.

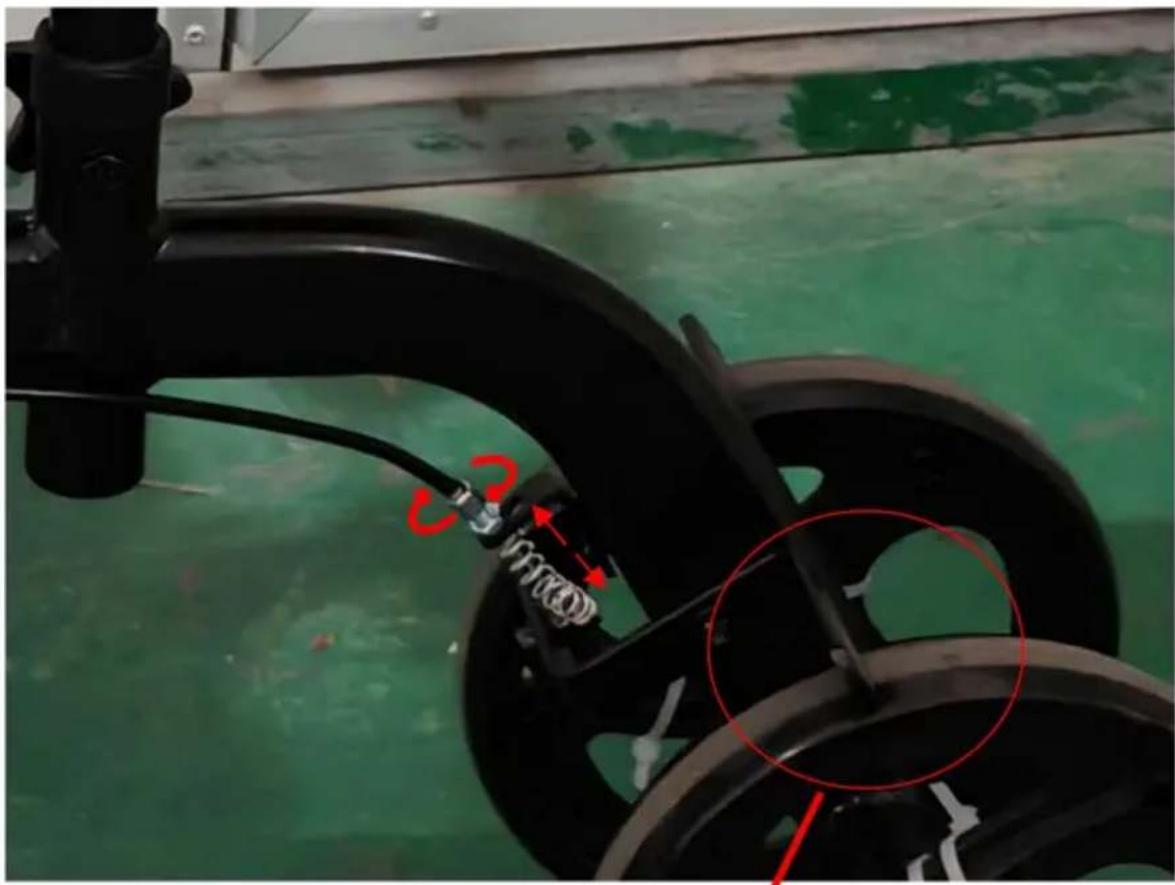

Come regolare i freni?

(1) Allentando il dado nella figura e regolando la linea del freno avanti e indietro.
(2) Osservare la posizione del ferro del freno e del pneumatico nel cerchio rosso (quando rilasciando il freno, dovrebbe esserci una distanza adeguata tra i freni e la superficie del pneumatico, circa 3\~5 mm)
(3) Bloccare il dado del freno

è di circa 3 \~ 5 mm

Movimento

Il deambulatore è un dispositivo di mobilità che fornisce forza e comfort a chiunque che potrebbero avere lesioni sotto il ginocchio. Permette una distribuzione uniforme del peso corporeo appoggiando metà del peso sul dispositivo e l'altra metà sulla gamba non ferita.

Il dispositivo ha una piattaforma imbottita per sostenere sia la gamba ferita che la caviglia assicurarsi che non venga posizionato alcun peso sulla parte inferiore della gamba.

Il dispositivo è progettato per sterzare e arrestare facilmente. ÿ Appoggiare

le mani sul manubrio. ÿ Posizionare il ginocchio del

piede infortunato sull'imbottitura anteriore in modo che la parte superiore dello stivale oppure il cast viene eseguito direttamente sullo spazio tra i pad. La parte inferiore della gamba è quindi a riposo sul cuscinetto

posteriore. ù Rilasciare il freno di stazionamento e spingersi in avanti o all'indietro con il spingere il piede, mantenendo il ginocchio del piede infortunato centrato sul cuscinetto anteriore. ù Muoversi lentamente in modo da poter smettere in sicurezza di usare il piede che spinge. ù Il freno a mano può essere utilizzato se necessario ma è progettato principalmente per mantenere a posizione ferma.

Ulteriori precauzioni

ÿ Non operare su ghiaia sciolta o superfici irregolari.

ÿ Non viaggiare su crepe o fessure di grandi dimensioni.

ÿ Fermarsi e avanzare lentamente quando si incontrano crepe o separazioni superfici della passerella.

ÿ Non operare a una velocità superiore a 3 miglia all'ora (camminata da lenta a moderata). velocità).

ÿ Non girarsi se un piede non è a terra.

ÿ Non effettuare mai una curva brusca ad alta velocità.

ÿ Non svoltare a velocità superiori a 1 miglio all'ora (velocità di camminata molto lenta).

ÿ Non operare su pendenze superiori a 15 gradi (leggera pendenza).

ÿ Non superare dislivelli o barriere come marciapiedi o parcheggi.

ÿ Questo è un dispositivo medico, non un giocattolo. Non permettere a bambini o adulti di usarlo come giocattolo o per intrattenimento.

ÿ Controllare sempre il serraggio degli elementi di fissaggio su barra del timone, ruote, freni e sedile prima dell'uso.

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai Importato in AUS: SIHAO PTY LTD.

Importato negli Stati Uniti: Sanven Technology Ltd.

Unità 5 Casa Albert Edward, I Padiglioni

Preston, Regno Unito

REP.CE

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
