HFK-9225G-12 - Monopattino elettrico Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monopattino da ginocchio (knee scooter) pieghevole
Marca	Vevor
Modello	HFK-9225G-12
Dimensioni (L x l x H)	940 x 500 x 1160 mm
Altezza regolabile del manubrio	965-1165 mm
Altezza regolabile della ginocchiera	500-630 mm
Passo	590,8 mm
Capacità di carico massima	≤ 350 lb (circa 159 kg)
Dimensioni delle ruote	12 pollici (12" x 2,215")
Tipo di pneumatici	Pneumatici pieni forati (neri)
Colore	Nero
Materiale del telaio	Acciaio (stimato)
Peso del prodotto	Circa 12-15 kg (stimato)
Funzioni principali	Mobilità per lesioni sotto il ginocchio, distribuzione uniforme del peso, freno a mano con blocco di parcheggio, pieghevole per conservazione
Accessori inclusi	Cestino anteriore, ginocchiera sagomata, impugnature ergonomiche
Regolazione del freno	Tramite dado M6 (chiave da 8 mm o pinza)
Utilizzo previsto	Interno ed esterno, superfici piane
Velocità massima consigliata	3 mph (camminata lenta a moderata)
Pendenza massima	15 gradi (leggera inclinazione)
Manutenzione e pulizia	Verificare il serraggio dei fissaggi prima dell'uso, pulire con un panno umido
Pezzi di ricambio disponibili	Contattare il supporto Vevor (www.vevor.com/support)
Garanzia	Garanzia elettronica tramite certificato fornito
Norme	Approvazione CE/FDA
Certificazioni	Dispositivo medico, non un giocattolo

Domande frequenti - HFK-9225G-12 Vevor

Come assemblare il monopattino da ginocchio Vevor HFK-9225G-12?

Per assemblare, iniziare dispiegando la colonna dello sterzo spingendo la leva verso sinistra e verso il basso, quindi sollevare la colonna fino a renderla verticale. Rilasciare la leva per innestare il perno, quindi ruotare la leva in senso orario per bloccarla. Inserire il tubo anteriore nel telaio premendo il pulsante a molla, quindi avvitare la manopola a stella. Regolare l'altezza del manubrio e della ginocchiera con le manopole a stella.

Come regolare l'altezza del manubrio e della ginocchiera?

Per il manubrio, allentare la manopola a stella ruotando in senso antiorario, regolare all'altezza desiderata e riavvitare. Per la ginocchiera, inserire il tubo nel telaio, scegliere l'altezza comoda, quindi avvitare la manopola a stella in senso orario fino al blocco.

Come utilizzare i freni e il blocco di parcheggio?

Per rallentare o fermarsi, tirare lentamente le anse di blocco con quattro dita. Per bloccare le ruote in posizione, premere entrambe le anse con i palmi fino a sentire un 'clic'. Per sbloccare, spingere le anse nella loro posizione originale.

Qual è la capacità di carico massima di questo monopattino?

La capacità di carico massima è di 350 libbre (circa 159 kg). Non superare questo limite per evitare danni o lesioni.

Su quali tipi di superfici posso utilizzare il monopattino?

Utilizzare su superfici piane e dure. Evitare ghiaia sciolta, superfici irregolari, grandi crepe, pendenze superiori a 15 gradi e ostacoli come cordoli.

Qual è la velocità massima consigliata?

Non superare 3 miglia all'ora (velocità di camminata lenta a moderata). Per le curve, non girare a più di 1 mph e solo con un piede a terra.

Come regolare i freni se sono troppo lenti o troppo stretti?

Utilizzare una pinza o una chiave da 8 mm per avvitare o svitare i dadi M6. Ruotare nella direzione della ruota per allentare il freno, lontano dalla ruota per stringerlo.

Questo monopattino è pieghevole per il trasporto?

Sì, il design compatto e pieghevole tutto-in-uno consente un facile stoccaggio e trasporto. Seguire le istruzioni di piegatura nel manuale.

Quale manutenzione regolare è necessaria?

Prima di ogni utilizzo, verificare il serraggio dei fissaggi sul timone, sulle ruote, sui freni e sulla ginocchiera. Pulire con un panno umido. Consultare il supporto Vevor per i pezzi di ricambio.

Questo dispositivo è adatto ai bambini?

No, è un dispositivo medico, non un giocattolo. Non permettere a bambini o adulti di usarlo come giocattolo o per divertimento. Utilizzo riservato a persone con lesioni sotto il ginocchio.

MANUALE UTENTE HFK-9225G-12 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

SCOOTER A GINOCCHIO

MODELLO:HFK-9225G-12

"Risparmia la meta", "Metà prezzo" o qualsi ai另一e espressione simile da nei utilizzata rappresenta solo una stima del risparmio che potresti darre dall'acquistare determinati strumenti con nei rispetto ai principali marchi più importanti e non significa necessariamente copire tutte le categorie di strumenti offerti da nei. Ti ricordiamo gentilmente di verificare attendamente quando effettui un ordine con nei, se lo sei risparmiando effettivamente la metà rispetto alla principale marca

VEVOR®

TOUGH TOOLS, HALF PRICE

SCOOTER A GINOCCHIO

Modello: HFK-9225G-12

HO BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto technique? Non esitate a contattarci: Supporto

technico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attendamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sare soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti technologici o software sul nostro prodotto.

INTRODUZIONE

Leggere e seguire prima tutte le istruzioni, le avvertenze e le note contene in quello manuale tentando di utilizzare il miniscooter per la prima volta. Se ce n'è

informazioni contenate in quello manuale che non si compendono o se necessarie

ulteriore assistenza per il montaggio o il funzionamento, si prega di contattare il vostro

fornitore locale autorizzato.

La vostra sicurezza nell'utilizzo di questo prodotto dipende dalla vostra osservanza completa delle istruzioni le istruzioni, le precauzioni e le avventenze continue in quello manuale. La Vevor Corporation lo è non è responsable per eventuali danni e/o lesioni derivanti da insicurezza individuale

funzionamento o mancata osservanza delle istruzioni, delle precauzioni e delle avvertenzeftene nel presente manuale.

AVVERTIMENTO! La mancata osservanza delle avvertenze continue nel manuale più provocare lesioni personali.

ATTENZIONE! La mancata osservanza delle avvertenze continue nel manuale più provocare danni allo scooter a ginocchio.

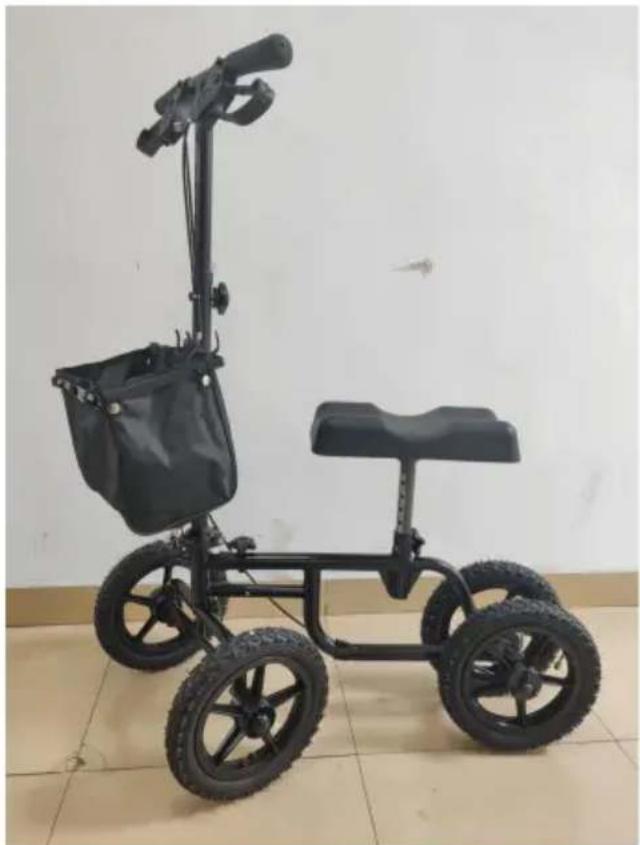

Il Knee Scooter è adatto per l'uso quotidiano. Può essere utilizzato sua per interni che per scopi esterni. Il design compatto e pieghevole tutto in uno è perfetto per un facile utilizzato stoccaggio e trasporto.

Il parapendio è dotato di pneumatici neri resistenti alla foratura. Abbiamoanche incluse fantastiche funzionalità come ginocchiera sagomata, impugnature ergonomiche e doppia funzione di freno.

I nostri prodotti sono sempre realizzati secondo i più alto standard di qualità e rispetto l'approvazione CE/FDA.

Descrizione delle parti

Parametro del prodotto

Tabella 1	SPECIFICHE
Dimensioni complessive (L*W*H)	940 500*1160mm
Colore	Nero
Altezza della maniglia	965-1165 mm
Altezza ginocchiera	500-630mm
interasse	590,8 mm
Capacità di carico	y350 libbre
Ruote anteriori	diametro esterno x larghezza (12"x2.215")
Ruote posteriori	diametro esterno x larghezza (12"x2.215")

Montaggio 1.

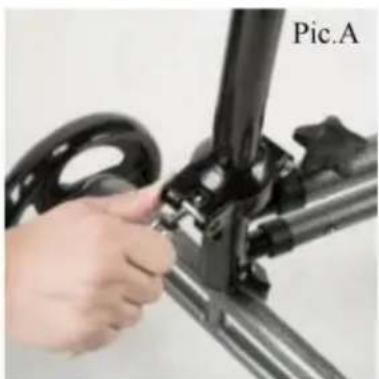

Configurazione del piantone dello sterzo

(1) Spingere la leva versuso sinistra e versuso il basso contemporaneamente per disinnestare il perno e spingere il piantone dello sterzo versuso l'alto finché non si trovava in posizione completeness verticale. (Foto A)
(2) Rilasciare la leva per fare in modo che la spilla da balia si insertisca nel foro destro. (Foto B) Ora rilascia la maniglia e il piantone dello sterzo si posizionera in posizione verticale
(3) Tirare la leva verso l'alto e in senso orario per fare in modo che l'estremità della leva sia rivolta verso il suo per bloccare il piantone dello sterzo in posizione verticale. (Foto C)

Nota: ruotare la leva in senso antiorario per allentare e in senso orario per augmentare la pressione sulla leva.

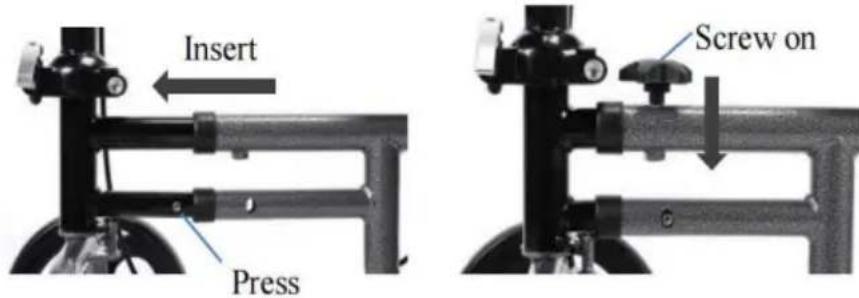

2. Combinare il piantone dello sterzo e il telaio (1) Premere il

pulsante a molla e insere il tubo anteriore nel tubo del telao fino alla fibbia della molla principale della scheda.

(2) Avvitare la manopola a stella' sul telaio

3. Regolare l'altezza della maniglia.

Allentare la manopola a stella y sulla maniglia ruotandola in senso antiorario finché possibile essere rimioso.

Regolare l'impugnatura all'altezza desiderata e reinserire la vite di regolazione nel foro, ruotarla in senso orario fino a serrarla.

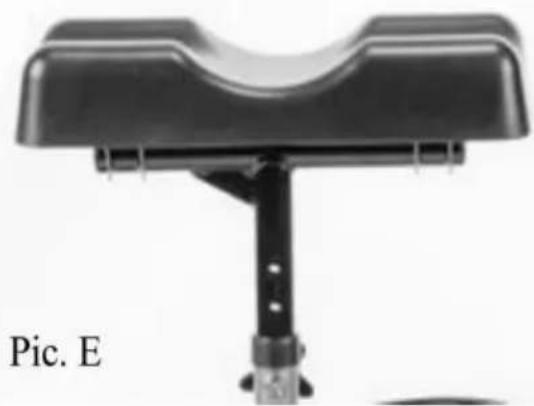

4. Regolare l'altezza della ginocchiera

(1) Inserire il tubo della ginocchiera nel telaio principale (Fig.E)

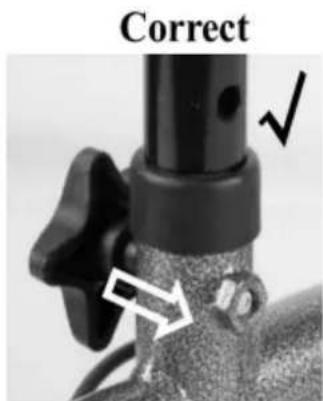

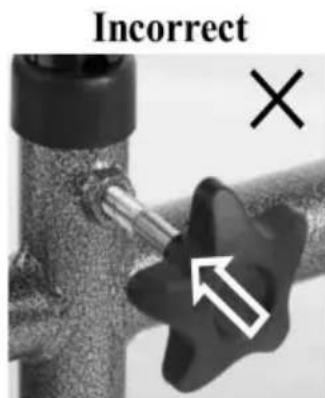

(2) Una volta trovata un'impostazione dell'altezza comoda, insereire la manopola a stella y e ruotare in senso orario finché non si blocca completeness in posizione.

Nota: controllare sempre attendamente che la ginocchiera sia completamente fissata e non allentata in alcun modo prima di utilizzare la ginocchiera.

5. Installare il cestello

Installare il cestino davanti al pianitone dello sterzo.

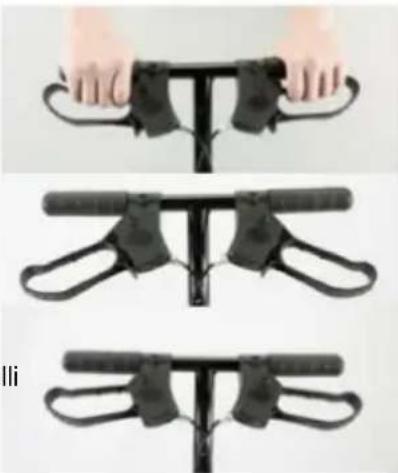

Operazione di blocco del circuito

UTILIZZO del funzionamento del blocco del ciclo - Innestare e disattivare sempre i blocchi delle ruote su entrambi lati contemporaneamente

(1) Per rallentare o fermarsi temporaneamente: tirare salire lentamente sull'anello che si blocca con quattro dita fino all'unità rallenta o si ferma temporaneamente.
(2) Per bloccare temporaneamente le ruote in posizione: premere su entrambi gli anelli, bloccali con i palmi finché non senti a "clic" cheti dirà che le ruote sono bloccate.
(3) Per rilasciare i blocchi delle ruote: spingere verso l'alto entrambi gli anelli si blocca con i palmi delle mani nella posizione originale.

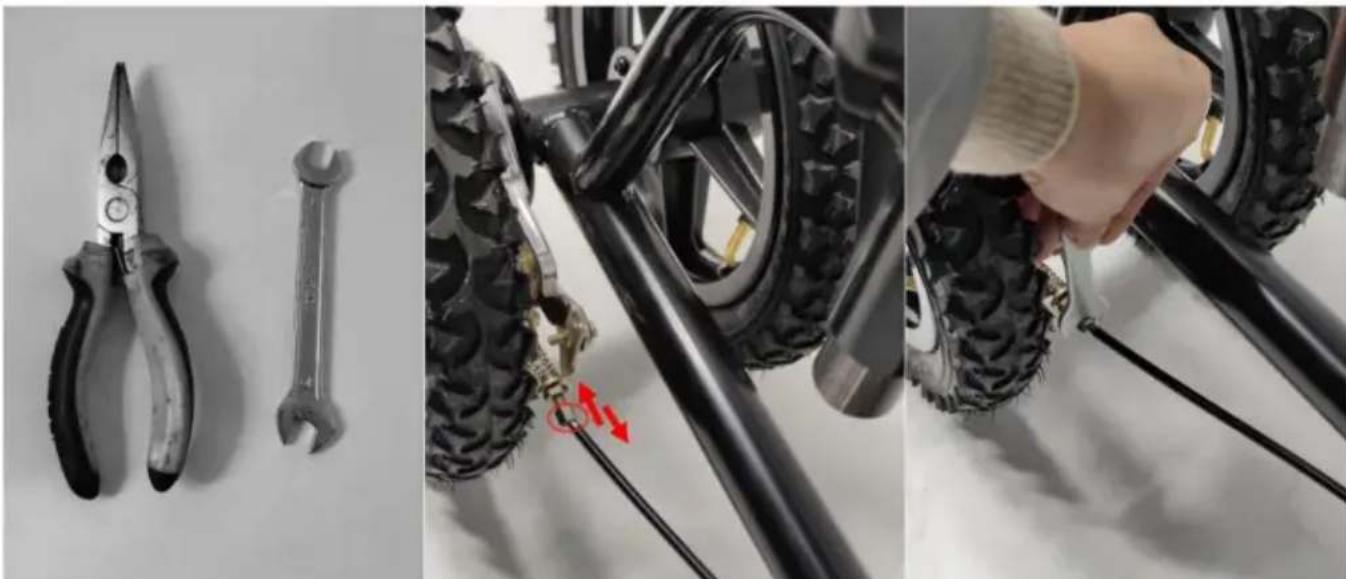

Come regolare i fremi?

Strumenti: pinza o chiave inglese da 8 mm

Utilizzare una pinza (o una chiave da 8 mm) per avvitare i dadi M6, regolare nella direzione della ruota, il freno può essere regolato leggermente allentato, lontano alla direzione della ruota, più essere regolato un po' più stretto.

Movimento

Il deambulatore è un disposativo di mobilità che fornisce forza e comfort a chiunque che potrebbero averere lesioni在整个 ginocchio. Permette una distribuzione uniforme del peso corporeo appoggiando metà del peso sul disposativo e l'altra metà sulla gamba non ferita.

Il dispositivo ha una piattaforma imbottita per sostenere sua gamba ferita che la caviglia assicurarsi che non venga posizionato alcun peso sulla parte inferiore della gamba.
Il dispositivo è progettato per sterzare e arrestare lavoramente.
y Appoggiare le mani sul manubrio.
y Posizionare il ginocchio del piede infortunato sull'imbottitura anterioe in modo che la parte superiore dello stivale oppure il cast viene eseguito direttamente sullo spazio tra i pad. La parte inferiore della gamba è quindi a riposo sul cuscinetto posteriori.
y Rilasciare il freno di stazionamento e spingersi in avanti o all'indietro con il spingere il piede, mantenendo il ginocchio del piede infortunato concentrato sul cuscinetto anteriore.
y Muoversi lentamente in modo da poter smettere in sicurezza di usare il piede che spinge.
y Il freno a mano cui ose estere utilizzato se necessario ma è progettato principamente per mantenere a posizione ferma.

Ulteriori precauzioni

y Non operare su ghiaia sciolta o superfici irregulari.
y Non viaggiare su crepe o fessure di grande dimensioni.
Fermarsi e avanzare lentamente quando si incontrano crepe o separazioni superfici della passerella.
y Non operare a una velocità superiore a 3 miglia all'ora (camminata da lenta a moderata). velocità).
y Non girarsi se un piede non è a terra.
y Non effettuare mai una curva brusca ad alta velocità.
y Non svoltare a velocità superiori a 1 miglio all'ora (velocità di camminata molto lenta).
y Non operare su pendenze superiori a 15 gradi (leggera pendenza).
y Non superare dislivelli o barriere come marciapiedi o parcheggi.
y Questo è un dispositivo medico, non un giocattolo. Non permettere a bambini o uomini di usarlo come giocattolo o per intrattenimento.
y Controllare sempre il serraggio degli elementi di fissaggio su barra del timone, ruote, freni e sedile prima dell'uso.

Produttore: Shanghaiuxinmuyeyouxiangongsi Indirizzo:

Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai Importato in AUS: SIHAO PTY LTD.

Importato negli Stati Uniti: Sanven Technology Ltd.

Unità 5 Casa Albert Edward, I Padiglioni

Preston, Regno Unito

SHUNSHUN GmbH

Romeracker 9 Z2021, 76351

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
