MODE D'EMPLOI DPA65 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

KIT DE FIXATION POUR MORTAISAGE INSTRUCTIONS

MODÈLE:DPA65

	Avertissement : Pour réduire le risque de blessure, l'utidoit lire attentivement le manuel d'instructions.
	Cet appareil est conforme à la partie 15 des règles F fonctionnement est soumis aux deux conditions suivante Cet appareil ne doit pas provoquer d'interférences nuisit (2) cet appareil doit accepter toute interférence reçue, compris les interférences susceptibles de provoquer un fonctionnement indésirable.
	Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle barrée indique que le produit nécessite une co sélective des déchets dans l'Union européenne. Ceci s'applique au produit et à tous les accessoires marqués symbole. Les produits marqués comme tels ne peuvent être jetés avec les ordures ménagères normales, mais être déposés dans un point de collecte pour le recycla appareils électriques et électroniques.

INTRODUCTION

• L'accessoire de mortaisage convertit votre perceuse à colonne en un mortaisage précise
  machine. Il est idéal pour percer des trous carrés pour les joints à et à mortaise couramment utilisés dans les meubles, les armoires, I châssis, les ateliers de modélisme et autres usines de menuiserie.
• Le kit de fixation de mortaisage peut être installé sur la plupart des perceuses à colonne dotées d'un collier.
  taille de : 52,5 mm, 55 mm, 60 mm ou 65 mm.

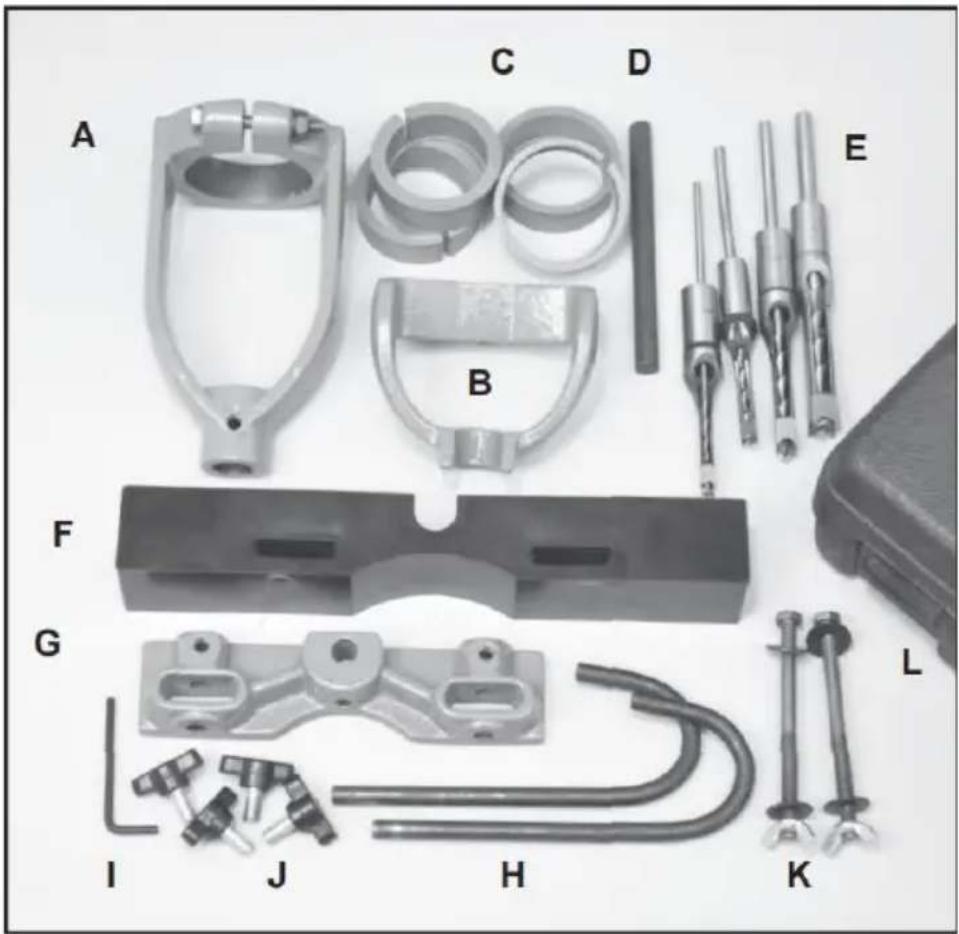

• Le nom de l'inventaire du kit.

O. Maintenez le support enfoncé *1

P. Bagues * 4

Q. Tige de maintien * 1

R. Burins et forets (1/4, 5/8, 3/8, 1/2) *4

S. Clôture *1

T. Moulage de maintien de tige * 1

U. Tiges de guidage incurvées * 1

V. Clé hexagonale 4mm * 1

W. Grands écrous à oreilles * 4

X. Boulons hexagonaux 5/16-18 x 4 * 2

Rondelles *4 Écrous à oreilles *2

Y. Étui de transport avec *1

Z. Instructions (non illustrées) *1

WARNING

THE MACHINE MUST NOT BE

PLUGGED IN AND THE POWER SWITCH MUST BE IN THE OFF POSITION UNTIL ALL ADJUSTMENTS ARE COMPLETE.

INSTALLATION INSTRUCTIONS

●MONTAGE SUR LA TABLE DE PERCEUSE.

Nous vous recommandons d'installer un panneau de contreplaqué 1/2 sur la table de la perceuse à colonne.

Il peut être maintenu en place en l'insérant sous le guide de mortaisa Percer

trous dans le contreplaqué pour correspondre aux fentes de la table. L contreplaqué sera

éviter d'endommager le burin à mortaiser et le foret s'il le faut

heurter la table de la perceuse à colonne par accident. C'est aussi un moyen simple de

augmentez la taille de la table de la perceuse à colonne pour contenir projets.

●MONTAGE DU PORTE-CISEAU.

1. Montez le support de burin (A) sur ou juste au-dessus de la base fourreau de la perceuse à colonne, avec le boulon de fixation du tourné vers l'extérieur, à l'écart de

la colonne de la perceuse à colonne. Pour un bon ajustement, une bague (C) peut être nécessaire

à insérer dans le collier supérieur du porte-burin.

1. Une fois installé, serrez l'écrou et le boulon sur le support de bu empêcher l'accessoire de glisser.

- Installez des ciseaux à mortaise et tenon et des forets.

1. Quatre tailles de burins et d'embouts à mortaiser Hollow Chisel (E inclus

avec le kit - 1/4", 5/8 ", 3/8" et 1/2". Utilisez uniquement la bonr combinaison de ciseaux avec la mèche correspondante. Ces outils s fourni rectifié en usine et DOIT être affûté avant utilisation. Si soit

l'un est émoussé, il y aura une friction excessive avec une accumul de chaleur, ce qui

cela rendra l'opération de perçage difficile et endommagera les outils Consulter

des livres sur le travail du bois ou des articles de magazines sur techniques appropriées pour

mettre des arêtes vives sur ces objets.

1. Aucune bague n'est requise pour installer les tiges du foret dans burin

collier du support, car ils ont tous deux le même diamètre. La tige burin sera maintenue par le mandrin à clé de la perceuse à colon comme le serait un foret normal.

●INSTALLATION DU MÈCHE ET DU CISEL.

1. Insérez le foret à travers le ciseau et dans la clé de la perceuse colonne.

mandrin. Serrez le mandrin uniquement à la main.

1. Insérez le burin dans le porte-burin et fixez-le en place avec le écrou papillon. REMARQUE : Serrez le ciseau de manière à ce qu'épaule soit à environ

1/32" sous le bas du support.

1. Poussez le foret jusqu'en butée dans le mandrin et fixez-le.

placer avec la clé du mandrin. L'extrémité du foret doit être contre l'extrémité du ciseau carré.

1. Desserrez l'écrou à oreilles fixant le burin et déplacez le burin vei haut pour

occupez l'espace de 1/32" précédemment laissé à l'étape 2. Serrez ciseau en place. Cette méthode garantit qu'il y a un jeu approprié les lèvres coupantes du foret et les pointes du ciseau.

Lorsqu'il est utilisé, le ciseau carré coupe le bois, forçant le maté coupé vers l'intérieur. Le foret découpe ensuite le centre du trou et le matériau coupé au ciseau vers le haut hors du trou en un seul mouvement.

Les boulons hexagonaux (K) fournis avec le kit sont suffisamment longs pour passer

le support de maintien, la clôture, le contreplaqué et la table de la perceuse à colonne. Insérez le

boulon hexagonal dans les fentes de chacun. Utilisez des rondelles le boulon à tête hexagonale et sous l'écrou à oreilles pour répartir pression de maintien.

●ASSEMBLEZ LE SUPPORT DE MAINTIEN.

1. Insérez la tige de maintien (D) dans le trou central du support de Moulage (G) et fixez-le en place avec la vis hexagonale. Une clé hexagonale de 4 mm (I) est fournie à cet effet.
2. Faites glisser le support de maintien (B) vers le bas sur la tige 1 maintien. La prise

Le bas peut être ajusté de haut en bas sur la tige selon les bes appliquer une légère pression sur votre travail en cours de forage. support maintiendra votre projet maintenu lorsque le burin à mortaise le foret seront relâchés et retirés du trou qu'ils étaient en train de

●INSTALLEZ LA TIGE DE GUIDAGE COURBE.

1. Insérez les deux tiges de guidage incurvées (H) dans les trous horizontaux qui sont

de chaque côté du moulage de maintien de la tige et fixez-les en avec les écrous à oreilles fournis.

1. Les tiges de guidage doivent être positionnées sur la face avant « votre ouvrage, afin

qu'ils exercent une pression contre le bois et poussent votre projet contre la clôture.

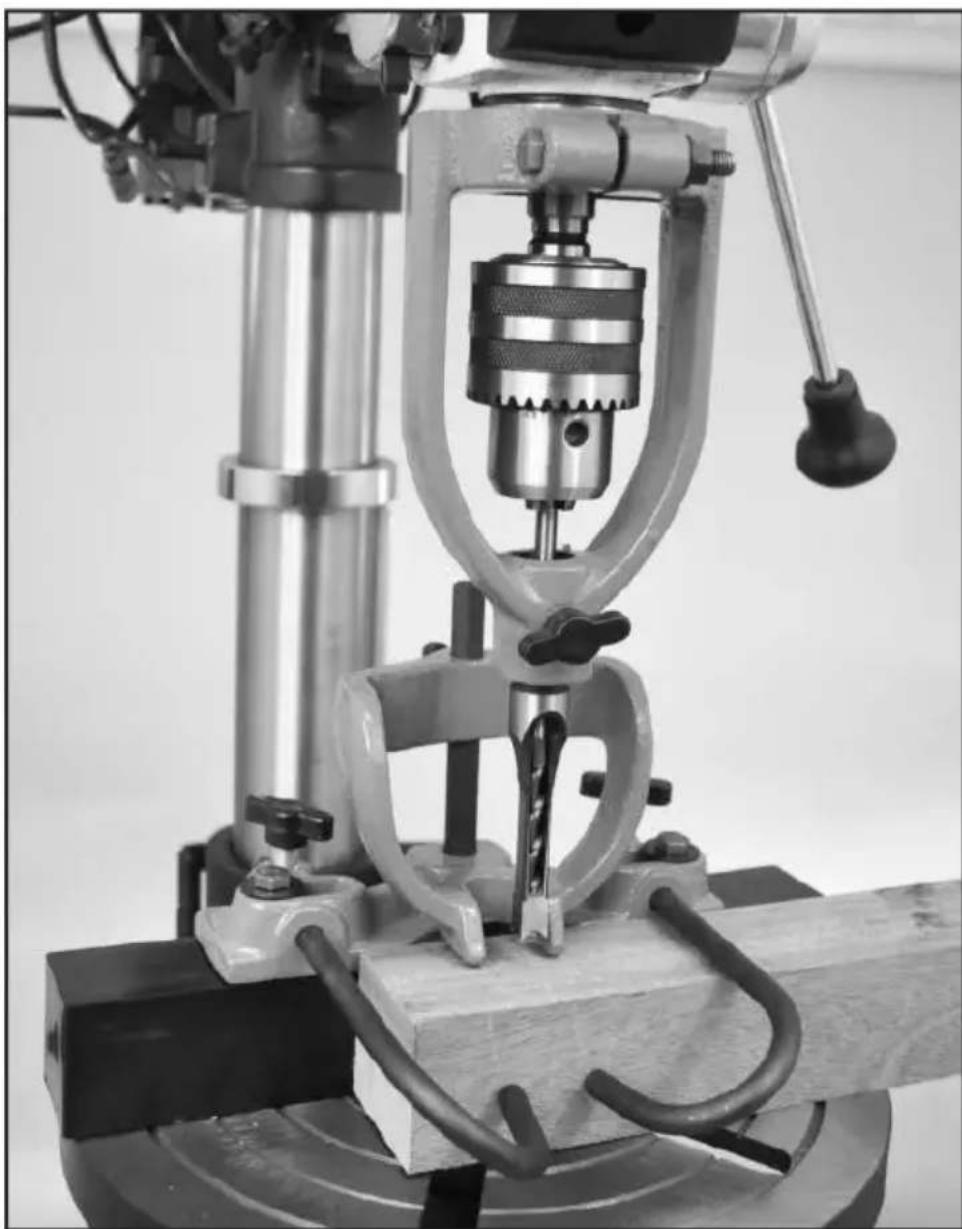

Schéma de principe de l'assemblage fini

●INSTALLATION.

1. Placez votre pièce à travailler sur la table de la perceuse à color ajustez la hauteur de la table.

de sorte que le burin à mortaiser et la mèche soient à environ 1/au-dessus du travail.

1. Déterminez la profondeur de la mortaise que vous souhaitez coupe réglez le foret

appuyez sur la butée de profondeur jusqu'à cette distance.

1. Réglez la distance entre la clôture de manière à ce que le burin

mèche se trouvent à l'endroit où vous

voulez pour percer la mortaise.

Marquez votre pièce à travailler avec l'emplacement exact de la ou des mortaises à percer.

Fixez votre travail en place contre le guide avec les tiges de guidage, ainsi qu'avec le support de maintien.

Déplacez le guide vers l'intérieur ou l'extérieur jusqu'à ce que le ciseau s'aligne parfaitement avec les lignes de mortaise marquées sur votre travail.

Fixez le guide en position avec les deux boulons hexagonaux qui traversent la table de moulage, le guide et la perceuse à colonne.

•Opération.

1. Les meilleures vitesses de perceuse à colonne se situent entre 650 et 1 800 tr/min.

2. Utilisez des vitesses inférieures sur les bois durs.

3. Assurez-vous que le ciseau est carré/parallèle à la clôture.

4. Testez la perceuse sur des déchets des mêmes bois de votre projet pour définir le

positions de mortaisage et vitesse de la perceuse à colonne.

1. Coupez d'abord l'extérieur, les extrémités de la mortaise, puis effectuez des coupes qui se chevauchent.

entre les deux pour finir la mortaise.

1. Soulevez souvent le ciseau pour éliminer les copeaux et éviter le colmatage.

WARNING

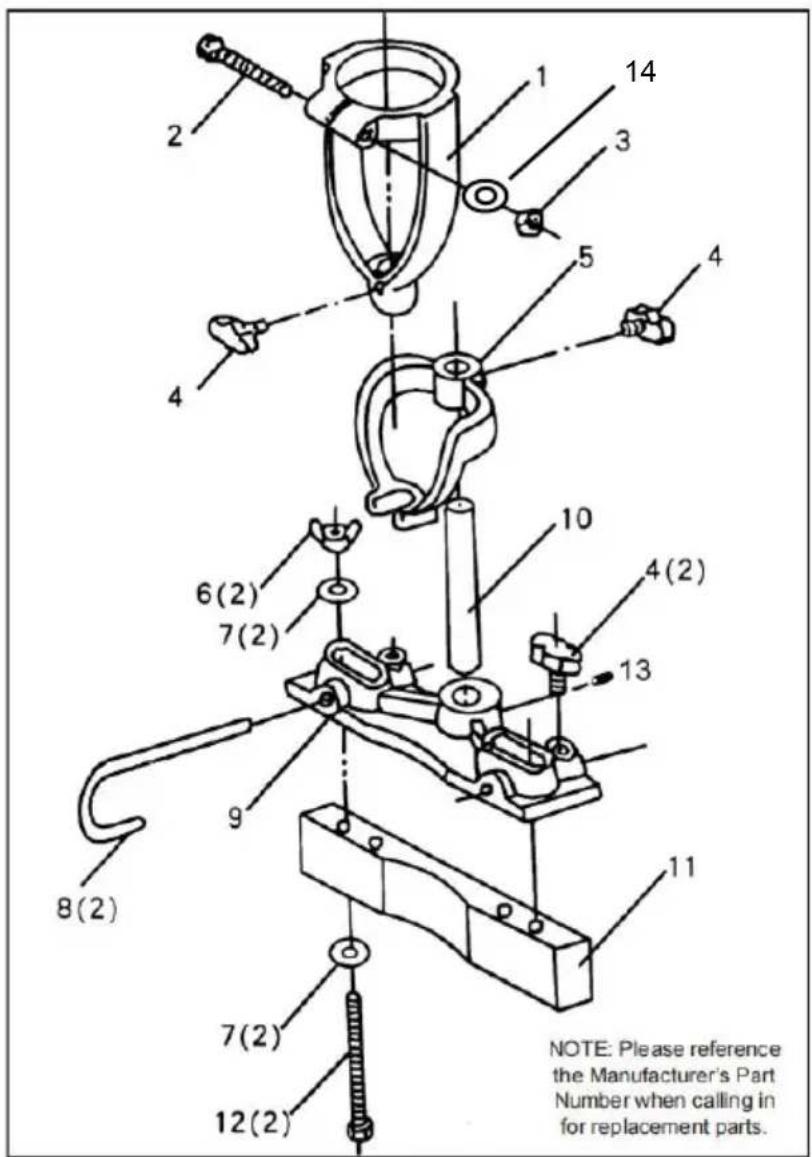

●Vue éclatée de la pièce du produit.

CLE NON	DESCRIPTION	CLE NON	DESCRIPTION
1	Porte-burin	2	Boulon 5/16-18 x 2-1/2”
3	Écrou hexagonal 5/16-18	4	Écrou à oreilles avec gou fileté
5	Maintenir le support	6	Écrou à oreilles 5/16-18
7	Machine à laver	8	Tiges de guidage incurvée
9	Tige Tenir le casting	dix	Maintenir la tige en acier
11	Clôture	12	Boulon 5/16-18 x 4”
13	Vis hexagonale	14	Machine à laver
15	Burins et forets (1/4, 5/8 , 3/8, 1/2) *4 (non illustrés)

Remarque : Les spécifications, les photos, les dessins et les informat contenues dans ce manuel représentent le modèle actuel au moment rédaction du manuel.

Des modifications et des améliorations peuvent être apportées à tout moment sans engagement

Modification des unités précédemment livrées par VEVOR.

Importé aux États-Unis : Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
