DPA65 - Accesorio para herramienta eléctrica Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Kit de accesorio de mortaja para taladro de columna
Marca	Vevor
Modelo	DPA65
Tamaños de collar de taladro de columna compatibles	52.5mm, 55mm, 60mm, 65mm
Tamaños de cincel incluidos	1/4", 5/8", 3/8", 1/2" (4 tamaños)
Rango de velocidad recomendado	650 - 1800 RPM
Material	Construcción de acero y hierro fundido
Peso	Aproximadamente 2.5 kg
Dimensiones (estuche de transporte)	Aproximadamente 32 x 22 x 12 cm
Contenido del paquete	Soporte de cincel, soporte de sujeción, 4 casquillos, varilla de sujeción, 4 juegos de cincel y broca, guía, fundición de sujeción de varilla, 2 varillas guía curvas, llave hexagonal de 4 mm, 4 tuercas de mariposa grandes, 2 pernos hexagonales con arandelas y tuercas de mariposa, estuche de transporte
Aplicación	Corte de agujeros cuadrados para uniones de mortaja y espiga en carpintería
Requisito de instalación	Monte en la mesa del taladro de columna con una base de madera contrachapada; fije el soporte de cincel al cabezal
Mantenimiento	Afile los cinceles y brocas antes de usar; limpie las virutas con frecuencia
Características de seguridad	Advertencia: desconecte antes de ajustes; lea el manual del taladro de columna
Certificaciones	FCC Parte 15, conforme a WEEE, advertencia de California Prop 65
Garantía y soporte	Certificado de garantía electrónica; soporte técnico en www.vevor.com/support
País de origen	China

Preguntas frecuentes - DPA65 Vevor

¿Qué tamaños de collar de taladro de columna son compatibles con el accesorio de mortaja Vevor DPA65?

El DPA65 se adapta a taladros de columna con tamaños de collar de 52.5mm, 55mm, 60mm o 65mm. Use los casquillos incluidos para ajustar.

¿Cómo instalo el soporte de cincel en mi taladro de columna?

Monte el soporte de cincel en o justo encima de la base del cabezal del taladro, con el perno de sujeción alejado de la columna. Inserte el casquillo apropiado si es necesario, luego apriete la tuerca y el perno.

¿Necesito afilar los cinceles y brocas antes del primer uso?

Sí, los cinceles y brocas están rectificados de fábrica pero puede que no estén lo suficientemente afilados. Afílelos antes de usar para evitar fricción y acumulación de calor.

¿Cuál es la velocidad recomendada del taladro de columna para mortajar?

Use velocidades entre 650 y 1800 RPM. Las velocidades más bajas son mejores para maderas duras para evitar el sobrecalentamiento.

¿Cómo alineo el cincel con la guía?

Después de montar, ajuste la posición de la guía para que el cincel se alinee con sus marcas de mortaja. Use una escuadra para asegurarse de que el cincel esté paralelo a la guía.

¿Cómo configuro la profundidad de corte para la mortaja?

Coloque la pieza de trabajo en la mesa, ajuste la mesa para que el cincel esté aproximadamente a 1/2 pulgada sobre la pieza, luego configure el tope de profundidad del taladro a la profundidad de mortaja deseada.

¿Puedo usar este kit en cualquier taladro de columna?

El kit está diseñado para la mayoría de los taladros de columna con un tamaño de collar en el rango de 52.5-65 mm. Asegúrese de que su taladro tenga un portabrocas con llave y una mesa con ranuras para atornillar la guía.

¿Cómo evito que el cincel se obstruya durante el uso?

Levante el cincel con frecuencia para limpiar las virutas. También, haga cortes superpuestos en lugar de clavar directamente hacia abajo para reducir la acumulación de virutas.

¿Qué debo hacer si el cincel y la broca se desafilan?

Afílelos utilizando técnicas apropiadas de carpintería. Las herramientas desafiladas causan fricción y malos resultados. Consulte referencias de carpintería para métodos de afilado adecuados.

¿Cómo desecho el producto al final de su vida útil?

No deseche las herramientas eléctricas con los residuos domésticos. Siga las regulaciones locales para residuos electrónicos. En la UE, utilice la recogida selectiva para reciclaje de acuerdo con la Directiva 2012/19/UE.

MANUAL DE USUARIO DPA65 Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

KIT DE ACCESORIOS PARA MORTAJAR INSTRUCCIONES

MODELO:DPA65

	Advertencia: para reducir el riesgo de lesiones, el usua debe leer atentamente el manual de instrucciones.
	Este dispositivo cumple con la Parte 15 de las normas FCC. El funcionamiento está sujeto a las dos condicion siguientes: (1) Este dispositivo no puede causar interfer dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que pue causar un funcionamiento no deseado.
	Este producto está sujeto a las disposiciones de la Di Europea 2012/19/CE. El símbolo que muestra un conte con ruedas tachado indica que el producto requiere rec selectiva de basura en la Unión Europea. Esto se apli producto y a todos los accesorios marcados con este Los productos marcados como tales no podrán desecha con la basura doméstica normal, sino que deberán llev un punto de recogida para el reciclaje de aparatos elé electrónicos.

INTRODUCTION

• El accesorio para mortajar convierte su taladradora en una máquina mortajar precisa.
  máquina. Es ideal para perforar agujeros cuadrados para juntas de mortaja y espiga que se utilizan comúnmente en muebles, gabinetes marcos, talleres de patrones y otras plantas de carpintería.
• El kit de accesorios para mortajar se puede instalar en casi cualqu taladradora con collar.
  tamaño de: 52,5 mm, 55 mm, 60 mm o 65 mm.

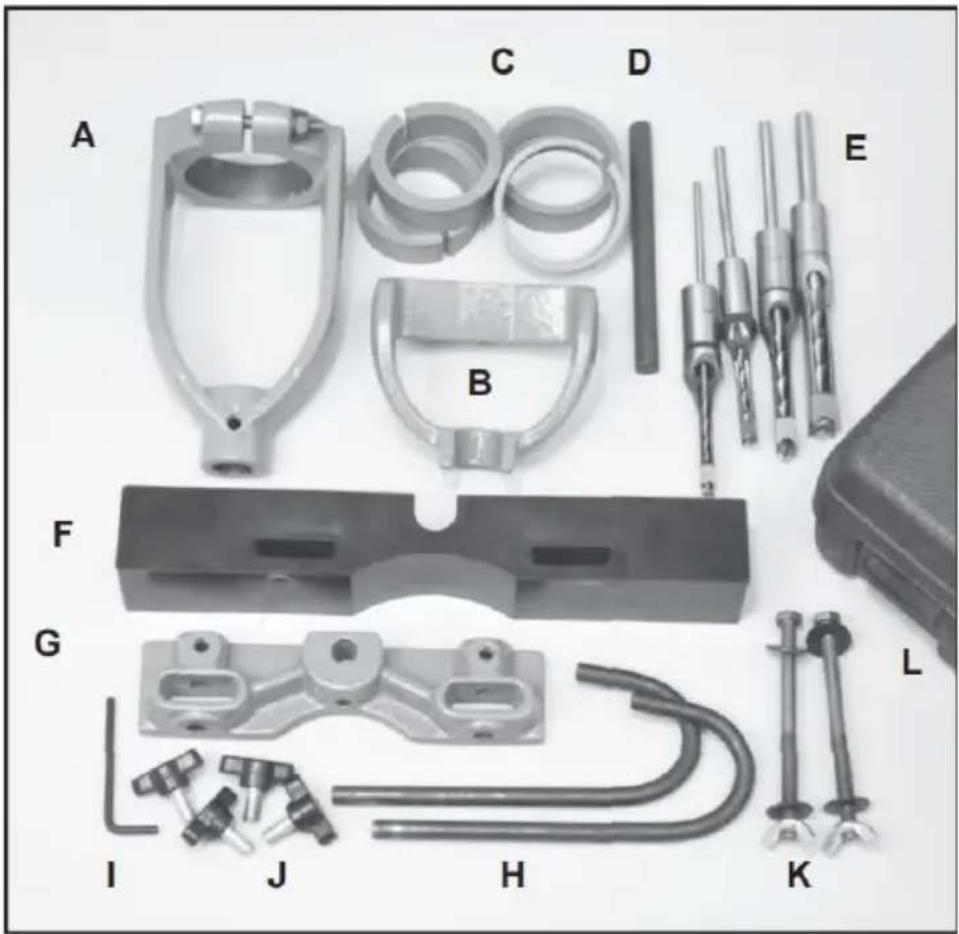

• El nombre del inventario del kit.

BA. Conjunto de soporte de cincel *1
BB. Mantenga presionado el soporte *1
BC. Bujes *4
BD. Varilla de sujeción *1
BE. Cinceles y brocas (1/4, 5/8, 3/8, 1/2) *4
BF. Valla *1
BG. Fundición de sujeción de varilla * 1
BH. Varillas de guía curvas * 1
Bl. Llave hexagonal de 4 mm * 1
BJ. Tuercas de mariposa grandes *4
BK. 5/16-18 x 4 pernos hexagonales *2
Arandelas *4 Tuercas de mariposa *2
BL. Estuche de transporte con *1
BM. Instrucciones (no mostradas) *1

WARNING

THE MACHINE MUST NOT BE

PLUGGED IN AND THE POWER SWITCH MUST BE IN THE OFF POSITION UNTIL ALL ADJUSTMENTS ARE COMPLETE.

INSTALLATION INSTRUCTIONS

●MONTAJE SOBRE LA MESA TALADRO PRENSA.

Recomendamos instalar un panel de madera contrachapada de 1/2 en mesa del taladro.

Se puede mantener en su lugar insertándolo debajo de la guía de eml Perforar

agujeros en la madera contrachapada para que coincidan con las ranur de la mesa. La madera contrachapada

evitar daños al cincel para mortajar y a la broca si fuera necesario.

golpee la mesa del taladro de metal por accidente. También es una fo sencilla de

aumente el tamaño de la mesa del taladro para sostener sus proyectos

●MONTAJE DEL PORTA CINCEL.

1. Monte el soporte del cincel (A) sobre o justo encima de la base caña del taladro, con el perno de sujeción del soporte mirando hacia afuera, lejos de

la columna del taladro. Para un ajuste adecuado, es posible que s requiera un casquillo (C)

para insertarse dentro del collar superior del soporte del cincel.

1. Una vez instalado, apriete la tuerca y el perno del soporte del para evitar que el accesorio se resbale.

- Instale cinceles de mortaja y espiga y brocas.

1. Se incluyen cuatro tamaños de cinceles y brocas para embutir (E)

cincel hueco

con el kit - 1/4", 5/8", 3/8" y 1/2". Utilice sólo la combinación c

los cinceles con su broca correspondiente. Estas herramientas son

suministrado con tierra de fábrica y DEBE afilarse antes de su uso alguno

Si uno está desafilado, habrá una fricción excesiva con acumulación calor, lo que

dificultará la operación de perforación y dañará las herramientas.

Consultar

libros de carpintería o artículos de revistas sobre las técnicas adecu para

poner bordes afilados en estos artículos.

1. No se requieren casquillos para instalar los vástagos de la broca cincel.

collar del soporte, ya que ambos tienen el mismo diámetro. El vást del cincel se sujetará con el portabrocas con llave del taladro, tal se sujetaría una broca normal.

- INSTALACIÓN DE LA BROCA Y EL CINCEL.

1. Inserte la broca a través del cincel y en la llave del taladro. arrojar. Apriete el portabrocas únicamente a mano.

2. Inserte el cincel en el soporte del cincel y asegúrelo en su luga tuerca de mariposa. NOTA: Sujete el cincel de modo que su homb quede aproximadamente

1/32" por debajo de la parte inferior del soporte.

1. Introduzca la broca en el portabrocas hasta el tope y fíjela colóquelo con la llave del portabrocas. El extremo de la broca deb contra el extremo del cincel cuadrado.

2. Afloje la tuerca de mariposa que sujeta el cincel y mueva el cir hacia arriba para

Ocupé el espacio de 1/32" que quedó anteriormente en el Paso 2. Apriete el cincel en su lugar. Este método asegura que haya un e adecuado entre los labios cortantes de la broca y las puntas del o Cuando esté en uso, el cincel cuadrado cortará la madera, forzar

material cortado hacia adentro. Luego, la broca corta el centro del agujero y dirige el material cortado con cincel hacia arriba fuera de agujero con un solo movimiento.

Los pernos hexagonales (K) suministrados con el kit son lo suficientemente largos para pasar

el soporte de sujeción, la guía, la madera contrachapada y la mesa taladro. Insertar el

perno hexagonal a través de las ranuras de cada uno. Utilice aran debajo del perno de cabeza hexagonal y debajo de la tuerca de mariposa para distribuir la presión de sujeción.

- ENSAMBLE EL SOPORTE DE SUJECIÓN.

1. Inserte la varilla de sujeción (D) en el orificio central de la varilla sujeción.

Fundición (G) y asegúrelo en su lugar con el tornillo hexagonal. Pa se suministra una llave hexagonal de 4 mm (I).

1. Deslice el soporte de sujeción (B) hacia abajo sobre la varilla de sujeción. La bodega

hacia abajo se puede ajustar hacia arriba y hacia abajo en la vari según sea necesario para aplicar una ligera presión hacia abajo so trabajo que se está perforando. Este soporte mantendrá su proyecto sujeto cuando el cincel y la broca se suelten y se saquen del ori estaban perforando.

- INSTALE LA VARILLA GUÍA CURVA.

1. Inserte las dos varillas guía curvas (H) en los orificios horizontales están

a cada lado de la varilla que sostiene la pieza fundida y asegúrelos en su posición con las tuercas de mariposa suministradas.

1. Las varillas guía deben colocarse en la cara frontal de su trabajo, de modo que

que hagan presión contra la madera y empujen tu proyecto contra valla.

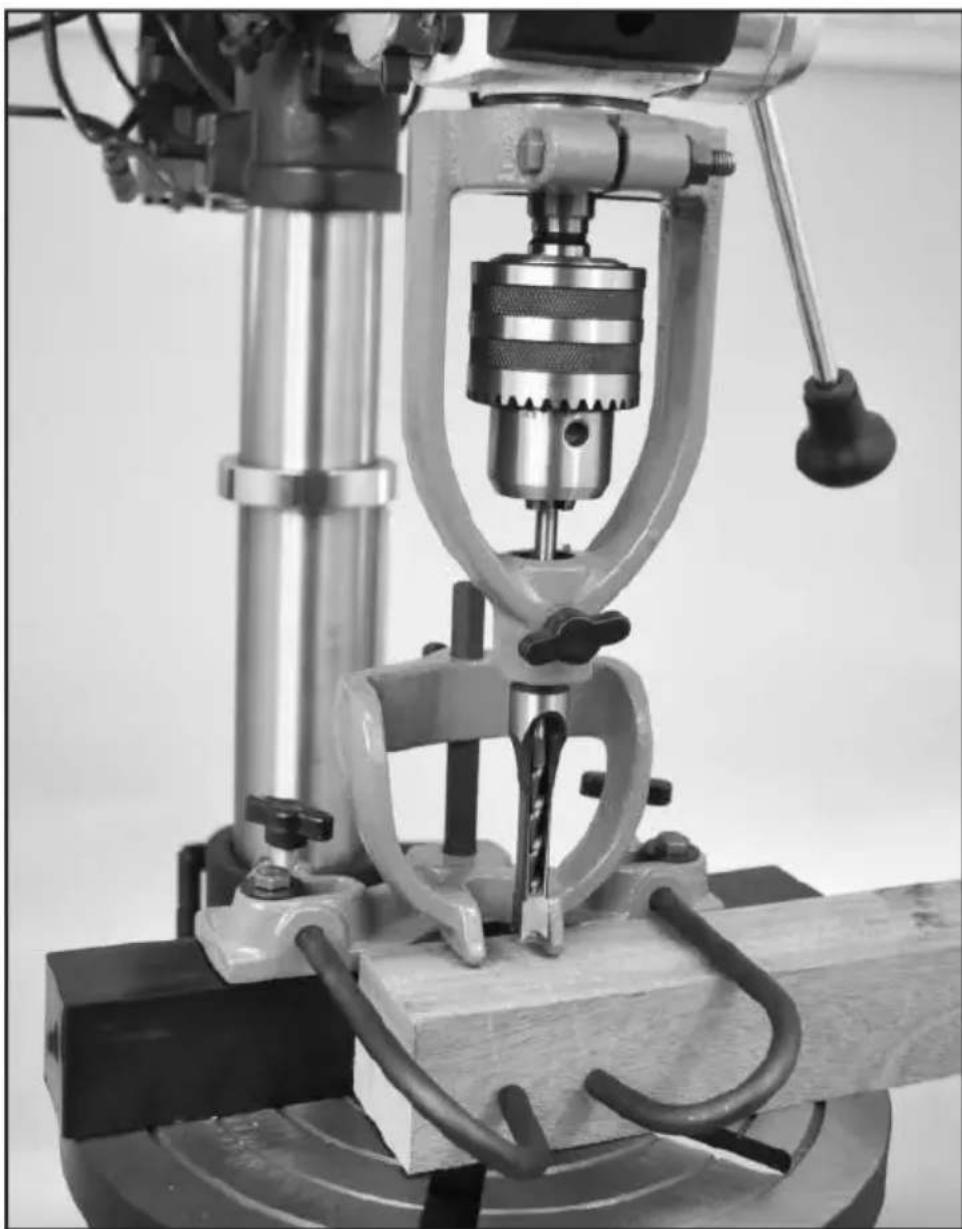

Diagrama esquemático del conjunto terminado.

- CONFIGURACIÓN.

1. Coloque su pieza de trabajo en la mesa del taladro y ajuste la de la mesa.

de modo que el cincel y la broca queden aproximadamente 1/2" po encima del trabajo.

1. Determine la profundidad de la mortaja que desea cortar y config taladro.

presione el tope de profundidad hasta esta distancia.

1. Establezca la distancia de la cerca de modo que el cincel y la

estén en el lugar que usted

Quiero perforar la mortaja.

Marque su pieza de trabajo con la ubicación exacta de las morta que deben perforarse.

Asegure su trabajo en su lugar contra la guía con las varillas gu también con el soporte de sujeción.

Mueva la guía hacia adentro o hacia afuera hasta que el cincel alinee perfectamente con las líneas de mortaja marcadas en su tral

Asegure la guía en su posición con los dos pernos hexagonales atraviesan la mesa de fundición, la guía y la taladradora.

- Operación.

1. Las mejores velocidades de taladradora están entre 650 y 1800
2. Utilice velocidades más bajas en maderas duras.
3. Asegúrese de que el cincel esté cuadrado/paralelo a la guía.
4. Pruebe el taladro en restos de las mismas maderas de su proye para establecer el

posiciones de mortajado y velocidad del taladro.

1. Primero corte los extremos exteriores de la mortaja y luego haga cortes superpuestos.

entre los dos para terminar la mortaja.

1. Levante el cincel con frecuencia para eliminar las virutas y evitar obstrucciones.

WARNING

●Vista ampliada de la pieza del producto.

●LISTA DE PARTES.

LLAVE NO	DESCRIPCIÓN	LLAVE NO	DESCRIPCIÓN
1	Titular del cincel	2	Perno de 5/16-18 x 2-1/2'
3	Tuerca hexagonal 5/16-18	4	Tuerca de mariposa con perno roscado
5	Soporte de sujeció	6	Tuerca de mariposa 5/16-
7	Lavadora	8	Varillas guía curvas
9	Vara sosteniendo fundición	10	Mantenga presionada la varilla de acero
11	Cerca	12	Perno de 5/16-18 x 4"
13	Tornillo hexagonal	14	Lavadora

15	Cinceles y brocas (1/4, 5/8 , 3/8, 1/2) *4 (no se mues

Nota: Las especificaciones, fotografías, dibujos e información de este manual representan el modelo actual en el momento en que se escri manual.

Se podrán realizar cambios y mejoras en cualquier momento sin compromiso.

Modificación de unidades entregadas anteriormente por VEVOR.
