Produkttyp	Borrpressens mortiseringssats
Märke	Vevor
Modell	DPA65
Kompatibla borrpresskragstorlekar	52.5mm, 55mm, 60mm, 65mm
Inkluderade mejselstorlekar	1/4", 5/8", 3/8", 1/2" (4 storlekar)
Rekommenderat hastighetsområde	650 - 1800 varv/min
Material	Konstruktion av stål och gjutjärn
Vikt	Cirka 2,5 kg
Mått (bärväska)	Cirka 32 x 22 x 12 cm
Förpackningens innehåll	Mejselhållare, nedtryckningsfäste, 4 bussningar, nedtryckningsstång, 4 mejsel- och bitsatser, styrskena, stånghållargjutgods, 4 böjda styrstänger, 4mm insexnyckel, 4 stora vingmuttrar, 2 sexkantsbultar med brickor och vingmuttrar, bärväska
Användning	Skärning av fyrkantiga hål för tapp- och slitsförband inom träbearbetning
Installationskrav	Montera på borrpressbordet med plywoodbas; fäst mejselhållaren i spindeln
Underhåll	Slipa mejslar och borr före användning; rensa spån regelbundet
Säkerhetsfunktioner	Varning: dra ur kontakten före justeringar; läs borrpressens manual
Certifieringar	FCC Part 15, WEEE-kompatibel, California Prop 65-varning
Garanti och support	E-garanticertifikat; teknisk support på www.vevor.com/support
Ursprungsland	Kina

Vanliga frågor - DPA65 Vevor

Vilka borrpresskragstorlekar är kompatibla med Vevor DPA65 mortiseringssatsen?

DPA65 passar borrpressar med kragstorlekar 52,5 mm, 55 mm, 60 mm eller 65 mm. Använd medföljande bussningar för justering.

Hur installerar jag mejselhållaren på min borrpress?

Montera mejselhållaren på eller strax ovanför borrpressens spindelbas, med fästbulten vänd bort från pelaren. Sätt i lämplig bussning om det behövs, dra sedan åt muttern och bulten.

Behöver jag slipa mejslar och bits före första användning?

Ja, mejslar och bits är fabriksslipade men kanske inte är tillräckligt vassa. Slipa dem före användning för att undvika friktion och värmeuppbyggnad.

Vilken hastighet rekommenderas för borrpress vid mortisering?

Använd hastigheter mellan 650 och 1800 varv/min. Lägre hastigheter är bäst för lövträ för att förhindra överhettning.

Hur riktar jag in mejseln mot styrskenan?

Efter montering, justera styrskenans läge så att mejseln är i linje med dina mortiseringsmärken. Använd en vinkelhake för att säkerställa att mejseln är parallell med styrskenan.

Hur ställer jag in skärdjupet för mortiseringen?

Placera arbetsstycket på bordet, justera bordet så att mejseln är cirka 1/2 tum ovanför arbetet, ställ sedan in borrpressens djupstopp till önskat mortiseringsdjup.

Kan jag använda denna sats på vilken borrpress som helst?

Satsen är designad för de flesta borrpressar med en kragstorlek inom intervallet 52,5–65 mm. Se till att din borrpress har ett nyckelchuck och ett bord med slitsar för att bulta fast styrskenan.

Hur förhindrar jag att mejseln täpps igen under användning?

Höj mejseln ofta för att rensa spån. Gör även överlappande skär istället för att trycka rakt ner för att minska spånansamling.

Vad ska jag göra om mejseln och bits blir slöa?

Slip dem med lämpliga träbearbetningstekniker. Slöa verktyg orsakar friktion och dåliga resultat. Konsultera träbearbetningsreferenser för korrekta slipmetoder.

Hur gör jag mig av med produkten vid livslut?

Kasta inte elverktyg med hushållsavfall. Följ lokala bestämmelser för elektroniskt avfall. Inom EU, använd separat insamling för återvinning enligt direktiv 2012/19/EU.

BRUKSANVISNING DPA65 Vevor

Teknisk support och e-garanticertifikat

	Varning - För att minska risken för skada måste anvär läsa instruktionerna noggrant.
	Denna enhet uppfyller del 15 av FCC-reglerna. Driften föremål för följande två villkor: (1) Den här enheten får orsaka skadliga störningar och (2) den här enheten må acceptera alla mottagna störningar, inklusive störningar kan orsaka oönskad funktion.
	Denna produkt omfattas av bestämmelserna i det europ direktivet 2012/19/EC. Symbolen som visar en softunna korsad anger att produkten kräver separat sophämtning Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämna en insamlingsplats för återvinning av elektriska och elektroniska apparater

INTRODUKTION

• Insticksfästet omvandlar din borrpress till en exakt instickningsmaskin. Den är idealisk för att borra fyrkantiga hål för tapp- och tappförband som vanligtvis används i möbler, skåp, bågar, mönsterbutiker och andra träbearbetningsanläggningar.
• Insticksfästet kan installeras på nästan vilken borrpress som helst med en krage

storlek: 52,5 mm, 55 mm, 60 mm eller 65 mm.

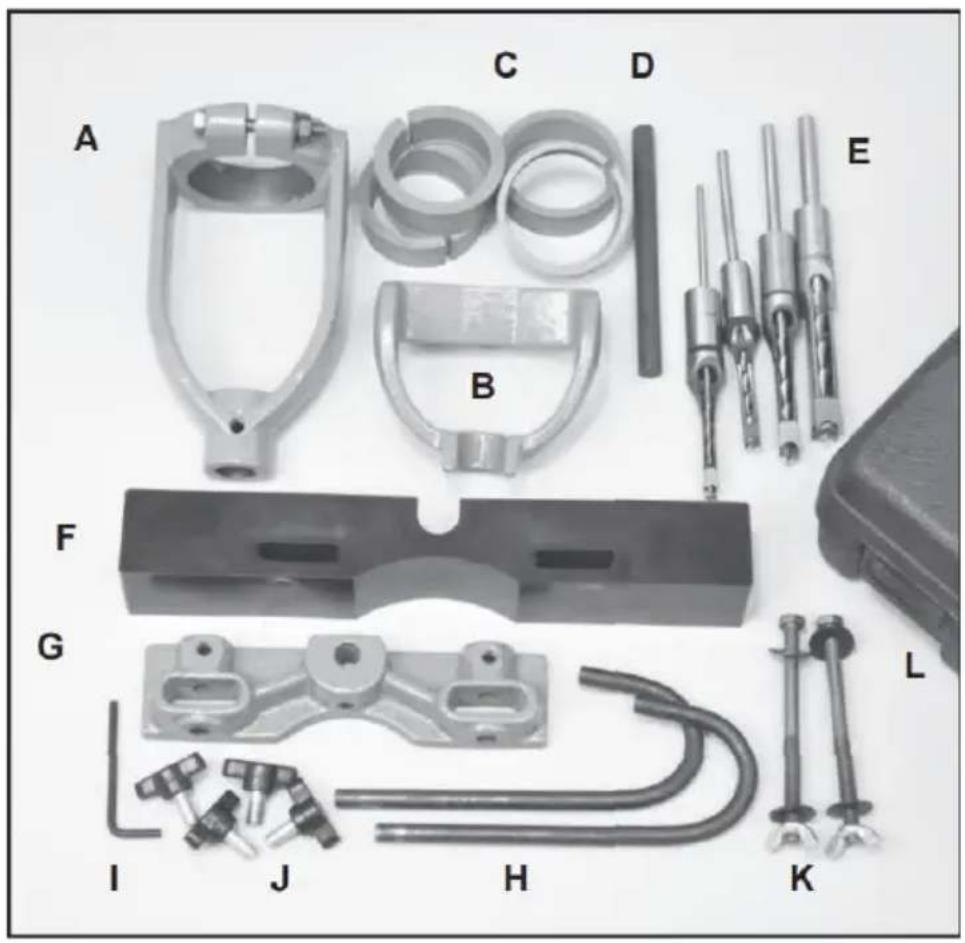

- Namnet på kitinventeringen.

CN. Mejselhållare *1

CO. Håll ned Bracke *1

CP. Bussningar *4

CQ. Håll ned Rod *1

CR. Mejslar och borrskär (1/4, 5/8 , 3/8, 1/2) *4

CS. Staket *1

CT. Stånghållargjutning *1

CU. Böjda styrstänger *1

CV. Insexnyckel 4mm *1

CW. Stora vingmuttrar *4

CX. 5/16-18 x 4 sexkantsbultar *2

Brickor *4, vingmuttrar *2

CY. Bärväska med *1

CZ. Instruktioner (visas ej) *1

VARNING

MASKINEN FÅR INTE

VARA INKOPPLAD OCH STRÖMBRYTAREN MÅSTE VARA I AV-LÄGE TILLS ALLA JUSTERINGAR ÄR KLARA.

INSTALLATIONSINSTRUKTIONER

●MONTERING PÅ BORRPRESSBORDET.

Vi rekommenderar att du installerar en 1/2-tums plywoodpanel på borrpressbordet.

Den kan hållas på plats genom att föra in den under stängslet. Borra hål i plywooden för att matcha slitsarna i bordet. Plywooden förhindrar skador på stämjärnet och borrkronan om det skulle behövas träffa metallborrpressbordet av misstag. Det är också ett enkelt sätt att öka storleken på borrpressbordet för att hålla dina projekt.

●MONTERING AV MEJSELHÅLLARE.

1. Montera mejselhållaren (A) på eller precis ovanför basen av borrpresspennan, med hållarens fästbult vänd utåt, bort från borrpresskolonnen. För en korrekt passform kan en bussning (C) krävas att sättas in i mejselhållarens övre krage.
2. När det är installerat, dra åt muttern och bulten på mejselhållaren för att förhindra att tillbehöret glider.

- Installera tapp- och tappmejslar och borr.

1. Fyra storlekar av ihåliga stämjärn och bits (E) ingår med satsen - 1/4", 5/8", 3/8" och 1/2". Använd endast rätt kombination av mejslarna med motsvarande borrkrona. Dessa verktyg levereras från fabrik och MÅSTE slipas innan användning. Om någon är matt, blir det överdriven friktion med värmeuppbyggnad, vilket kommer att försvåra borrningen och skada verktygen. Rådfråga träbearbetningsböcker eller tidningsartiklar om de rätta teknikerna för att sätta skarpa kanter på dessa föremål.

sätta skarpa kanter på dessa föremål.

1. Inga bussningar krävs för att installera borrspetsskaften i mejselhållarens krage, eftersom de båda har samma diameter. Skaftet på mejseln kommer att hållas av den borrpressade chucken, precis som en vanlig borrkrona skulle hållas.

●INSTALLERA BITSEN OCH MEJSEL.

1. Sätt in borrkronan genom mejseln och in i borrpressens chuck. Dra bara åt chucken för hand.
2. Sätt in mejseln i mejselhållaren och fäst den på plats med vingmuttern. OBS: Kläm fast mejseln så att dess skuldra är ungefär 1/32" under hållarens botten.
3. Skjut upp borrkronan i borrchucken så långt det går och fäst den på plats med chucknyckeln. Änden av borrkronan ska vara upp mot änden av den fyrkantiga mejseln.
4. Lossa vingmuttern som håller fast mejseln och flytta mejseln uppåt för att ta upp det 1/32" utrymme som tidigare lämnades i steg 2. Dra åt på plats. Denna metod säkerställer att det finns rätt spelrum mellan borrkronans skärande läppar och mejselns spetsar.

När den används kommer den fyrkantiga mejseln att skära in i träet och tvinga det skurna materialet inåt. Borrkronan skär sedan ut mitten av hålet och riktar det mejselskurna materialet upp ur hålet i en enda rörelse.

Sexkantsbultarna (K) som medföljer satsen är tillräckligt långa för att kunna gå igenom

hållarfästet, staketet, plywood och borrpressbordet. Sätt in sexkantsbulten genom skårorna i varje. Använd brickor under sexkantsbulten och under vingmuttern för att fördela hålltrycket.

●MONTERA UNDERHÅLLARE.

1. Sätt in hållstången (D) i mitthålet på stavhållaren (G) och fäst den på plats med sexkantsskruven. En 4 mm insexnyckel (I) medföljer för detta.
2. Skjut nedhållningsfästet (B) nedåt på hållarstången. Hållaren

kan justeras upp och ner på stången efter behov för att applicera tryck ner på ditt arbete som borras. Denna konsol kommer att hålla projektet nere när stämjärnet och borrkronan släpps och dras ut ur hålet som de borrade.

● INSTALLERA DE BÖJDA STYRSTAVARNA.

1. Sätt in de två böjda styrstängerna (H) i de horisontella hålen som finns på vardera sidan av stången som håller gjutningen, och fäst dem i position med de medföljande vingmuttrarna.
2. Styrstängerna bör placeras på framsidan av ditt arbete, så att de sätter tryck mot träet och trycker ditt projekt mot staketet.

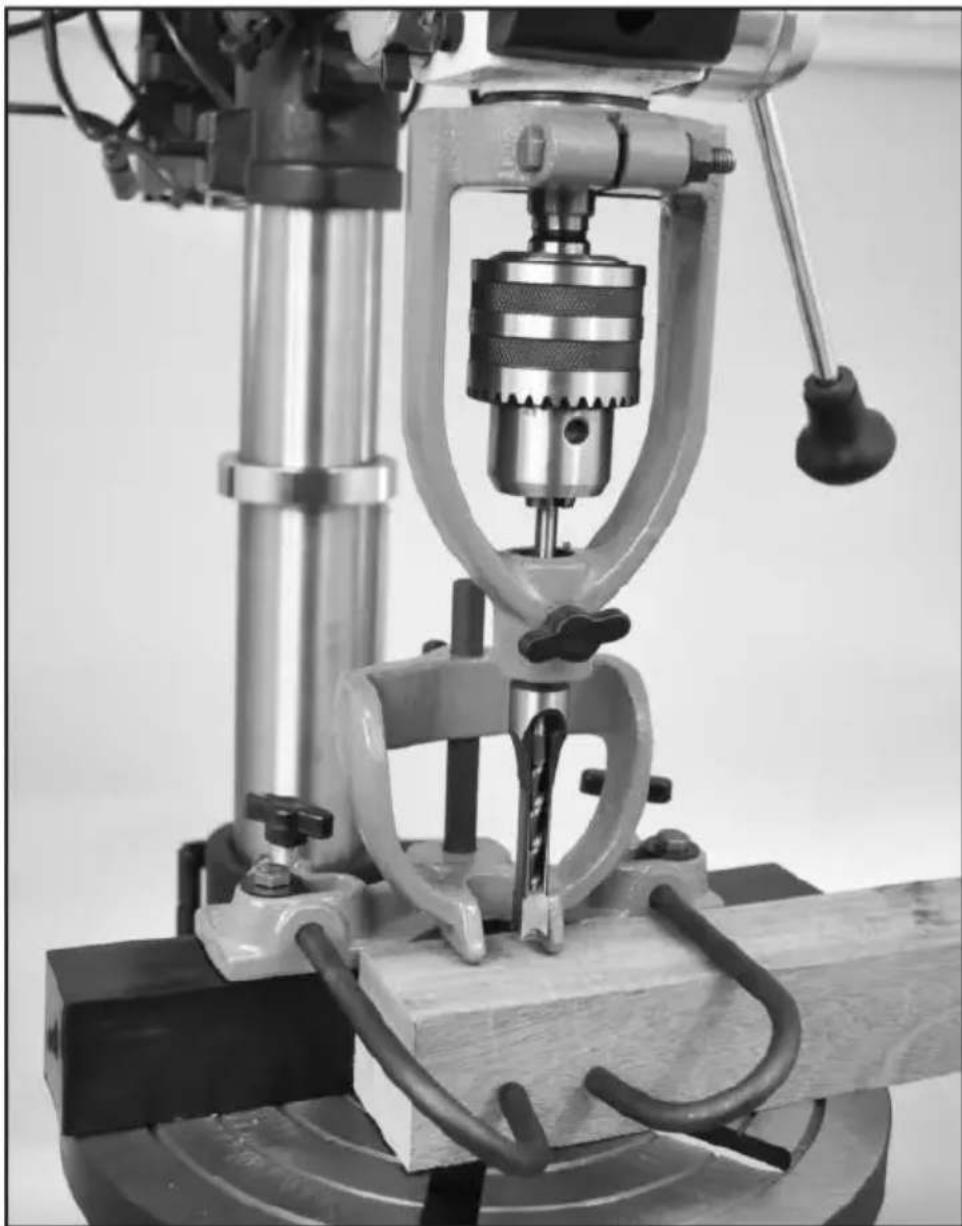

Schematisk bild av den färdiga monteringen.

- UPPSTART.

1. Placera ditt arbetsstycke på borrpressbordet och justera bordets höjd så att stämjärnet och biten är ca 1/2" ovanför verket.
2. Bestäm djupet på hålet som du vill skära och ställ in borrens tryck på djupstopp till detta avstånd.
3. Ställ in stängslets avstånd så att mejseln och biten är på den plats du

vill borra hålet.

Markera ditt arbetsstycke med den exakta platsen för hålen/hålen som behöver borras.

Säkra ditt arbete på plats mot staketet med styrstängerna och även med hållaren.

Flytta staketet in eller ut tills mejseln är perfekt i linje med instickslinjerna som är markerade på ditt arbete.

Säkra staketet på plats med de två sexkantsbultarna som löper genom gjutningen, staketet och borrpressbordet.

- Drift.

1. Bästa borrpresshastigheter är mellan 650 till 1800 rpm.
2. Använd lägre hastigheter på lövträ.
3. Se till att mejseln är kvadratisk/parallell med staketet.
4. Provborra på skrot av samma träslag i ditt projekt för att ställa in instickspositioner och borrpresshastighet.
5. Skär först utsidan, ändarna av urtaget och gör sedan överlappande snitt

mellan de två för att avsluta insticken.

1. Höj mejseln ofta för att rensa spån och förhindra igensättning.

VARNING

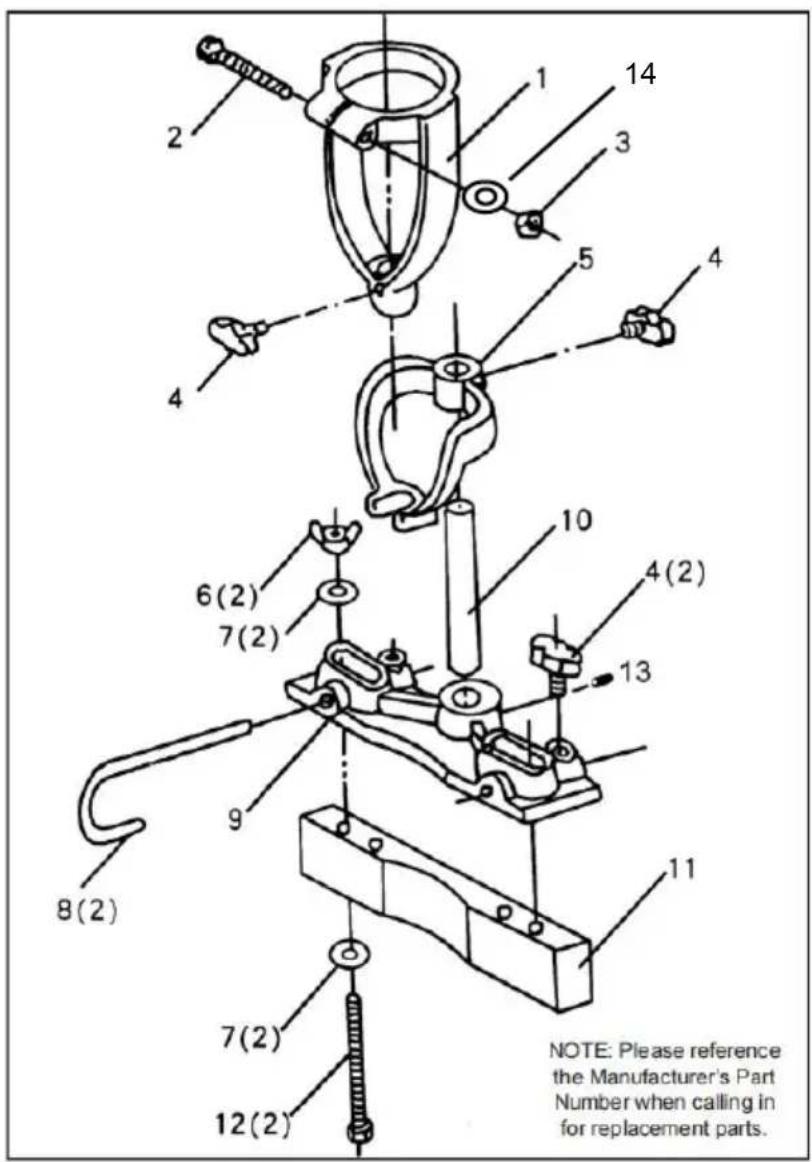

• Sprängvy av produktdelen.

NYCKELNR	BESKRIVNING	NYCKELNR	BESKRIVNING
1	Mejselhållare	2	5/16-18 x 2-1/2” bult
3	5/16-18Sexkantsmutter	4	Vingmutter med slittapp
5	Håll ned fäste	6	5/16-18 Vingmutter
7	Bricka	8	Böjda styrstänger
9	stav Håller gjutning	10	Håll ner stålstång
11	Staket	12	5/16-18 x 4” bult
13	Hexskruv	14	Bricka
15	Mejslar och borrskär (1/4, 5/ 8 , 3/8, 1/2) *4 (visas ej)

Obs: Specifikationer, foton, ritningar och information i denna handbok representerar den aktuella modellen vid den tidpunkt då manualen skrevs. Ändringar och förbättringar kan göras när som helst utan förpliktelser att ändra tidigare levererade enheter av VEVOR.

Teknisk support och e-garanticertifikat www.vevor.com/support
