Tipo di prodotto	Kit di accessorio per mortasatrice da banco
Marca	Vevor
Modello	DPA65
Diametri collare compatibili	52,5 mm, 55 mm, 60 mm, 65 mm
Dimensioni scalpelli inclusi	1/4", 5/8", 3/8", 1/2" (4 misure)
Intervallo di velocità consigliato	650 - 1800 giri/min
Materiale	Costruzione in acciaio e ghisa
Peso	Circa 2,5 kg
Dimensioni (custodia)	Circa 32 x 22 x 12 cm
Contenuto della confezione	Supporto scalpello, staffa di fissaggio, 4 boccole, asta di fissaggio, 4 set scalpello e punta, guida, pezzo fuso per asta, 2 aste di guida curve, chiave esagonale da 4 mm, 4 dadi ad aletta grandi, 2 bulloni esagonali con rondelle e dadi ad aletta, custodia
Applicazione	Taglio di fori quadrati per giunti a mortasa e tenone nella lavorazione del legno
Requisiti di installazione	Montare sul tavolo del trapano a colonna con base in compensato; fissare il supporto scalpello alla bussola
Manutenzione	Affilare scalpelli e punte prima dell'uso; rimuovere frequentemente i trucioli
Caratteristiche di sicurezza	Attenzione: scollegare prima delle regolazioni; leggere il manuale del trapano a colonna
Certificazioni	FCC Parte 15, conforme WEEE, avvertenza California Prop 65
Garanzia e supporto	Certificato di garanzia elettronico; supporto tecnico su www.vevor.com/support
Paese di origine	Cina

Domande frequenti - DPA65 Vevor

Quali diametri del collare del trapano a colonna sono compatibili con l'accessorio per mortasatrice Vevor DPA65?

Il DPA65 si adatta a trapani a colonna con diametri del collare di 52,5 mm, 55 mm, 60 mm o 65 mm. Utilizzare le boccole incluse per regolare.

Come installo il supporto scalpello sul mio trapano a colonna?

Montare il supporto scalpello sulla base della bussola del trapano o appena sopra, con il bullone di fissaggio rivolto lontano dalla colonna. Inserire la boccola appropriata se necessario, quindi serrare il dado e il bullone.

Devo affilare gli scalpelli e le punte prima del primo utilizzo?

Sì, gli scalpelli e le punte sono smerigliati in fabbrica ma potrebbero non essere abbastanza affilati. Affilarli prima dell'uso per evitare attrito e accumulo di calore.

Qual è la velocità consigliata del trapano a colonna per la mortasatura?

Utilizzare velocità comprese tra 650 e 1800 giri/min. Le velocità più basse sono migliori per i legni duri per evitare il surriscaldamento.

Come si squadra lo scalpello rispetto alla guida?

Dopo il montaggio, regolare la posizione della guida in modo che lo scalpello si allinei con i segni della mortasa. Utilizzare una squadra per assicurarsi che lo scalpello sia parallelo alla guida.

Come si imposta la profondità di taglio per la mortasa?

Posizionare il pezzo sul tavolo, regolare il tavolo in modo che lo scalpello sia a circa 1/2 pollice sopra il pezzo, quindi impostare l'arresto di profondità del trapano alla profondità desiderata.

Posso usare questo kit su qualsiasi trapano a colonna?

Il kit è progettato per la maggior parte dei trapani a colonna con diametro del collare compreso tra 52,5 e 65 mm. Assicurarsi che il trapano abbia un mandrino a chiave e un tavolo con fessure per imbullonare la guida.

Come evitare che lo scalpello si ostruisca durante l'uso?

Sollevare frequentemente lo scalpello per rimuovere i trucioli. Inoltre, eseguire tagli sovrapposti invece di immergersi direttamente verso il basso per ridurre l'accumulo di trucioli.

Cosa fare se lo scalpello e la punta diventano smussati?

Affilarli utilizzando tecniche appropriate per la lavorazione del legno. Gli utensili smussati causano attrito e risultati scadenti. Consultare manuali di falegnameria per metodi di affilatura corretti.

Come smaltire il prodotto a fine vita?

Non smaltire gli utensili elettrici con i rifiuti domestici. Seguire le normative locali per i rifiuti elettronici. Nell'UE, utilizzare la raccolta differenziata per il riciclaggio secondo la direttiva 2012/19/UE.

MANUALE UTENTE DPA65 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

KIT DI FISSAGGIO PER MORTASATRICE ISTRUZIONI

MODELLO: DPA65

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
	Questo dispositivo è conforme alla Parte 15 delle norm Il funzionamento è soggetto alle seguenti due condizioni Questo dispositivo non può causare interferenze dannosi (2) questo dispositivo deve accettare qualsiasi interferen ricevuta, comprese le interferenze che potrebbero causar funzionamento indesiderato.
	Questo prodotto è soggetto alle disposizioni della Diretti Europea 2012/19/CE. Il simbolo del bidone della spazza barrato indica che nell'Unione Europea il prodotto richiera raccolta differenziata dei rifiuti. Ciò vale per il prodotto accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in ur di raccolta per il riciclaggio di dispositivi elettrici ed ele

INTRODUZIONE

- L'accessorio per mortasatura converte il tuo trapano a colonna in una macchina mortasatrice accurata. È ideale per eseguire fori quadrati per giunti a mortasa e tenone comunemente utilizzati in mobili, armadi, ante, modellisti e altri impianti di lavorazione del legno.

- Il kit di attacco per mortasatura può essere installato sulla maggior parte dei trapani a colonna dotati di collare di dimensione: 52,5 mm, 55 mm, 60 mm o 65 mm.

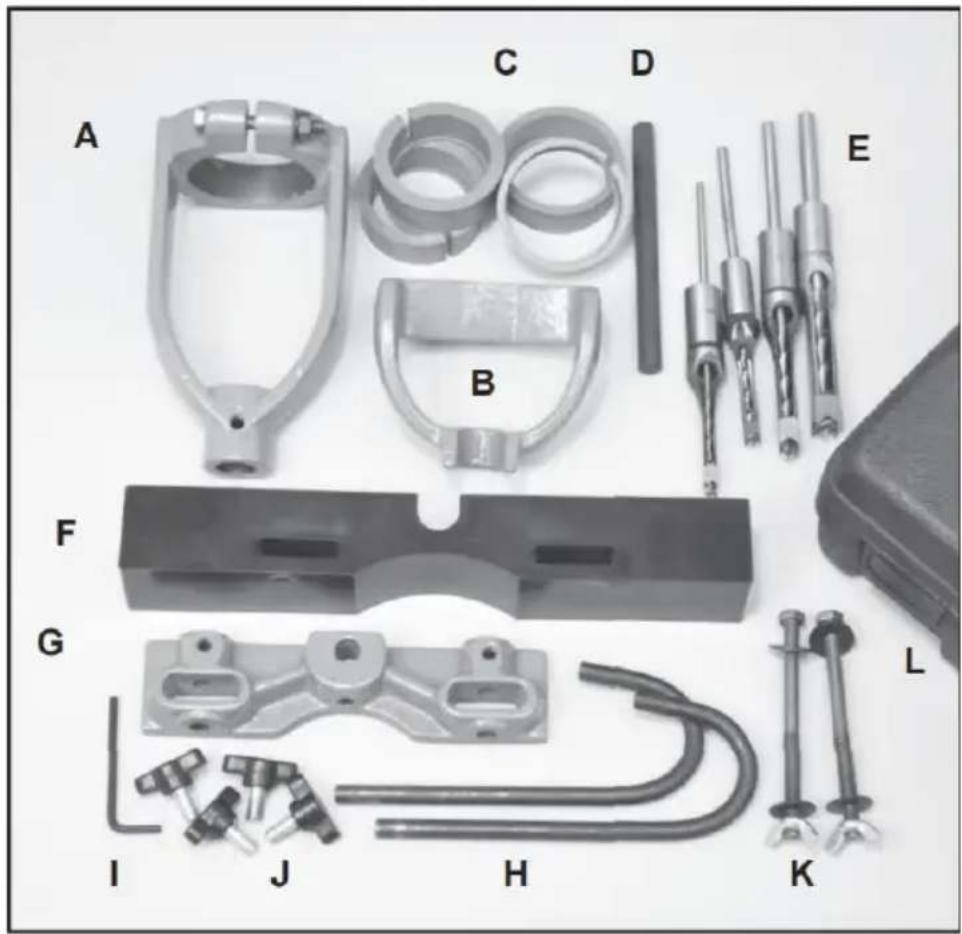

- Elenco dei componenti del kit.

AN. Gruppo porta scalpello *1

AO. Staffa di tenuta *1

AP. Boccole *4

AQ. Asta di tenuta *1

AR. Scalpelli e punte da trapano (1/4, 5/8, 3/8, 1/2) *4

AS. Recinzione *1

AT. Supporto in fusione per asta *1

AU. Aste guida curve *1

AV. Chiave esagonale da 4 mm *1

AW. Dadi ad alette grandi *4

AX. Bulloni esagonali 5/16-18 x 4 *2

Rondelle *4 Dadi ad alette *2

AY. Custodia da trasporto con *1

AZ. Istruzioni (non mostrate) *1

AVVERTENZA

LA MACCHINA NON DEVE ESSERE

COLLEGATA ALLA PRESA E L'INTERRUTTORE DI ALIMENTAZIONE DEVE ESSERE IN POSIZIONE OFF FINO A QUANDO TUTTE LE REGOLAZIONI NON SONO COMPLETE.

ISTRUZIONI DI INSTALLAZIONE

● MONTAGGIO SULLA TAVOLA DEL TRAPANO.

Si consiglia di installare un pannello di compensato da 1/2 sul tavolo del trapano.

Può essere tenuto in posizione inserendolo sotto la guida di mortasatura del trapano.

Fare fori nel compensato per abbinare le fessure nel tavolo. Il compensato farà

evitare danni allo scalpello per mortasatura e alla punta del trapano, se necessario.

colpire accidentalmente il tavolo del trapano metallico. È anche un modo semplice per farlo

aumenta le dimensioni del tavolo del trapano per contenere i tuoi progetti

● MONTAGGIO DEL PORTASCALPELLO.

1. Montare il supporto per scalpello (A) sopra o appena sopra la base del trapano a colonna, con il bullone di fissaggio del supporto rivolto verso l'esterno, lontano da

la colonna del trapano. Per un corretto adattamento, potrebbe essere necessaria una boccola (C).

da inserire all'interno del collare superiore del porta scalpello.

1. Una volta installato, serrare il dado e il bullone sul supporto dello scalpello per evitare che l'accessorio scivoli.

- Installa scalpelli per mortasa e tenone e punte da trapano.

1. Sono incluse quattro dimensioni di scalpelli e punte per mortasatura

scalpello cavo (E).

con il kit - 1/4", 5/8", 3/8" e 1/2". Utilizzare solo la combinazione degli scalpelli con la punta corrispondente. Questi strumenti sono forniti macinati in fabbrica e DEVONO essere affilati prima dell'uso. Se l'uno o l'altro

uno è opaco, ci sarà un attrito eccessivo con accumulo di calore, renderà difficoltosa l'operazione di foratura e danneggerà gli utensili. Consultare

libri sulla lavorazione del legno o articoli di riviste sulle tecniche adeguate

per mettere bordi taglienti su questi oggetti.

1. Non sono necessarie boccole per installare i gambi della punta né scalpello

collare del supporto, poiché entrambi hanno lo stesso diametro. Il gambo dello scalpello verrà trattenuto dal mandrino con chiavetta del trapano proprio come verrebbe trattenuta una normale punta da trapano.

●INSTALLAZIONE DELLA PUNTA E DELLO SCALPELLO.

1. Inserire la punta del trapano attraverso lo scalpello e nella chiave del mandrino del trapano. Stringere solo a mano il mandrino.

Inserire lo scalpello nel porta scalpello e fissarlo in posizione con dado ad alette. NOTA: Bloccare lo scalpello in modo tale che la spalla si trovi all'incirca

1. Inserire lo scalpello nel porta scalpello e fissarlo in posizione con dado ad alette. NOTA: Bloccare lo scalpello in modo tale che la spalla si trovi all'incirca

Spingere la punta del trapano fino in fondo nel mandrino e fissarla in posizione con la chiave del mandrino. L'estremità della punta del trapano dovrebbe essere contro l'estremità dello scalpello quadrato.

1. Spingere la punta del trapano fino in fondo nel mandrino e fissarla in posizione con la chiave del mandrino. L'estremità della punta del trapano dovrebbe essere contro l'estremità dello scalpello quadrato.
2. Allentare il dado ad alette che fissa lo scalpello e spostarlo verso l'alto

occupare lo spazio di 1/32" precedentemente lasciato al passaggio 2. Stringere lo scalpello in posizione. Questo metodo garantisce che vi sia uno spazio adeguato tra i labbri taglienti della punta del trapano e le punte dello scalpello.

Quando è in uso, lo scalpello quadrato taglierà il legno, forzando il materiale tagliato verso l'interno. La punta del trapano ritaglia quindi il centro del foro e dirige il materiale tagliato con lo scalpello fuori in un unico movimento.

I bulloni esagonali (K) forniti con il kit sono sufficientemente lunghi per poter essere inseriti

la staffa di fissaggio, la recinzione, il compensato e il tavolo del tra Inserisci il

● MONTARE LA STAFFA DI TENUTA.

1. Inserire l'asta di sostegno (D) nel foro centrale del supporto della fusione (G) e fissarla in posizione con la vite esagonale. A tale scopo viene fornita una chiave esagonale da 4 mm (I).
2. Far scorrere la staffa di fissaggio (B) verso il basso sull'asta di supporto.

La staffa può essere regolata su e giù sull'asta secondo necessità per applicare una leggera pressione sul pezzo da forare. Questa staffa manterrà fermo il tuo progetto quando lo scalpello e la punta da mortasatura verranno rilasciati ed estratti dal foro che stavano praticando.

● INSTALLARE L'ASTA GUIDA CURVA.

1. Inserire le due aste guida curve (H) nei fori orizzontali presenti su entrambi i lati dell'asta che sostiene la fusione e fissarle in posizione con i dadi ad alette in dotazione.
2. Le aste guida dovrebbero essere posizionate sulla parte anteriore del tuo lavoro, in modo

che facciano pressione sul legno e spingano il tuo progetto contro la recinzione.

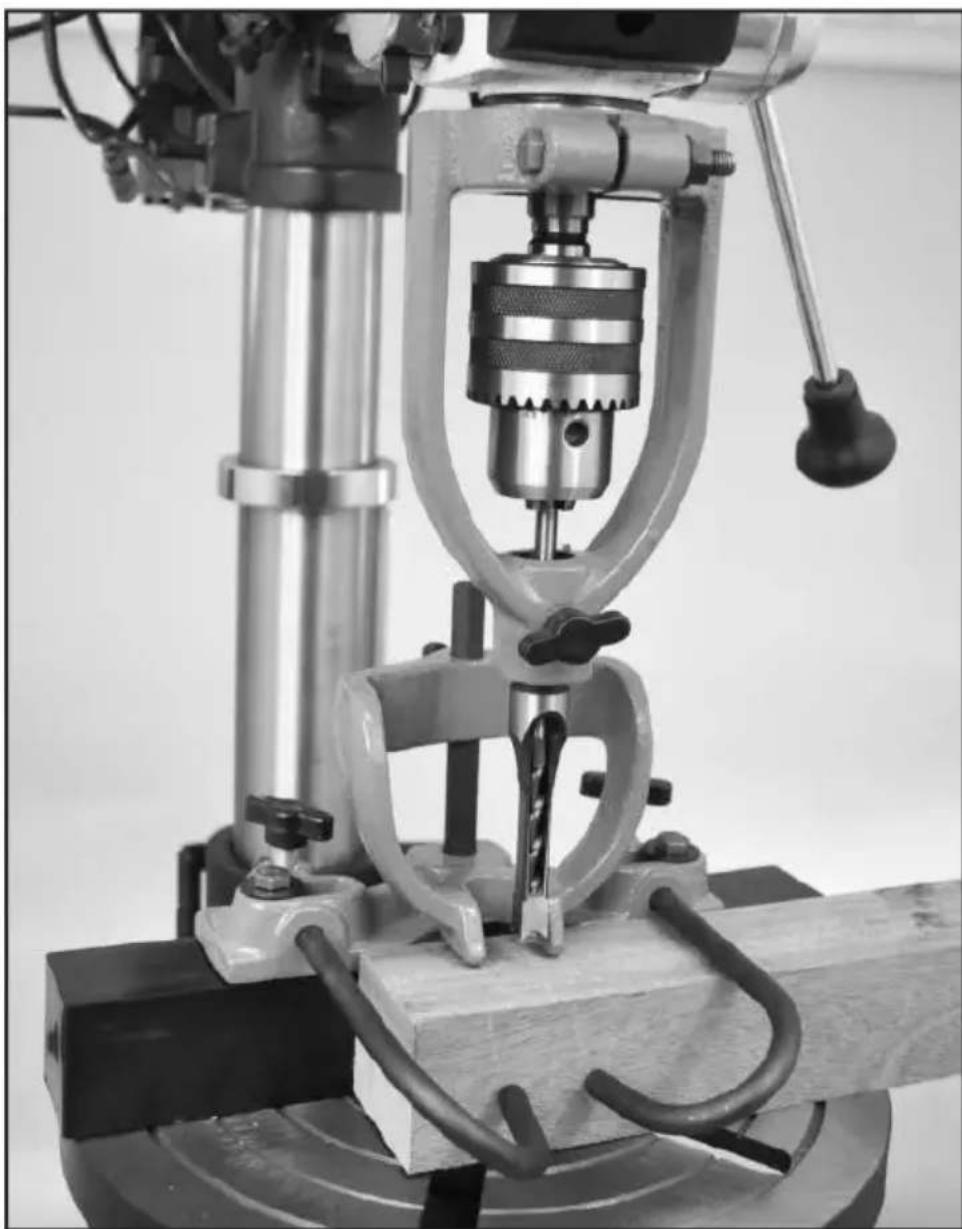

Rappresentazione schematica dell'assieme finito.

- IMPOSTAZIONE.

1. Posiziona il pezzo da lavorare sul tavolo del trapano e regola l'altezza del tavolo

in modo che lo scalpello e la punta da mortasatura siano circa 1/2 pollice sopra il lavoro.

1. Determina la profondità della mortasa che vuoi tagliare e imposta il trapano

premendo il fermo di profondità a questa distanza.

1. Imposta la distanza della recinzione in modo che lo scalpello e la punta

punta si trovino nella posizione desiderata

vuoi per forare la mortasa.

Contrassegna sul pezzo da lavorare la posizione esatta delle mortase che devono essere forate.

Fissa il tuo lavoro in posizione contro la recinzione con le aste grandi e anche con la staffa di fissaggio.

Sposta la recinzione dentro o fuori finché lo scalpello non si allinea perfettamente con le linee di mortasa segnate sul tuo lavoro.

Fissare la recinzione in posizione con i due bulloni esagonali che attraversano la tavola di fusione, recinzione e trapano a colonna.

- Operazione.

1. Le migliori velocità del trapano a colonna sono comprese tra 650 e 1800 giri al minuto.
2. Utilizzare velocità inferiori sui legni duri.
3. Assicurati che lo scalpello sia quadrato/parallelo alla recinzione.
4. Prova il trapano su pezzi di scarto dello stesso legno del tuo progetto per impostare il

posizioni di mortasatura e velocità del trapano.

1. Tagliare prima le estremità esterne della mortasa, quindi eseguire tagli sovrapposti

tra i due per finire la mortasa.

1. Sollevare spesso lo scalpello per eliminare i trucioli ed evitare intasamenti.

AVVERTENZA

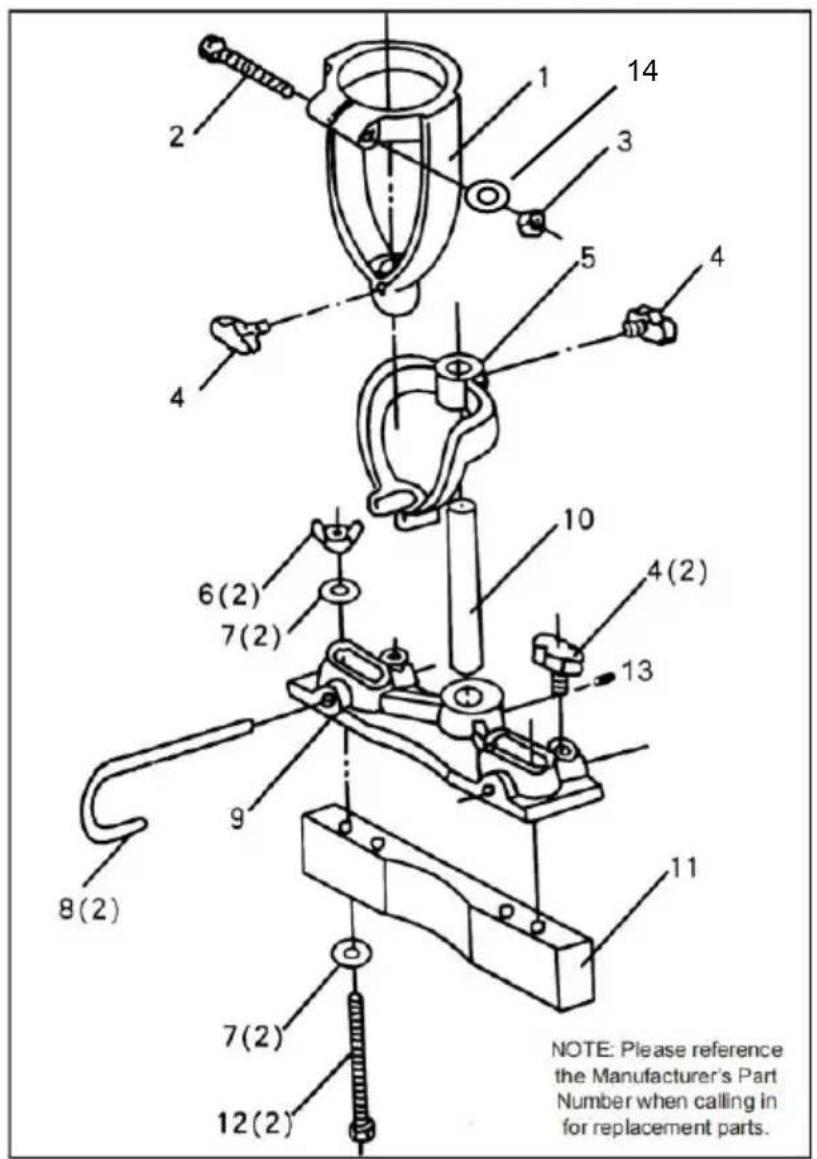

●Vista esplosa della parte del prodotto.

CHIAVE N	DESCRIZIONE	CHIAVE N	DESCRIZIONE
1	Porta scalpello	2	Bullone da 5/16-18 x 2-1/
3	Dado esagonale 5/16-18	4	Dado ad alette con perno filettato
5	Tenere premuta la staffa	6	Dado ad alette 5/16-18
7	Rondella	8	Aste guida curve
9	Asta Tenendo il casting	10	Tenere premuta la barra d'acciaio
11	Recinzione	12	Bullone 5/16-18 x 4”.
13	Vite esagonale	14	Rondella
15	Scalpelli e punte da trapano (1/4, 5/8 , 3/8, 1/2) *4 (n mostrato)

Nota: le specifiche, le foto, i disegni e le informazioni contenute in questo manuale rappresentano il modello attuale al momento della stesura del manuale.

Modifiche e miglioramenti possono essere apportati in qualsiasi momento senza impegno.

Modifica di unità precedentemente consegnate da VEVOR.

Produttore: Shanghai Muxin Muye Youxian Gongsi

Indirizzo: Shuangchenglu 803 nong 11 hao 1602A-1609 shi, Baoshan Qu, Shanghai 200000 CN.

Importato negli Stati Uniti: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr. 69, 60329 Frankfurt am Main

UK

REP

YH CONSULTING LIMITED.
