| Produkttyp | Stemmeinrichtung für Bohrmaschine Bausatz |
| Marke | Vevor |
| Modell | DPA65 |
| Kompatible Bohrmaschinen-Kragen-Größen | 52,5 mm, 55 mm, 60 mm, 65 mm |
| Enthaltene Stemmeisen Größen | 1/4", 5/8", 3/8", 1/2" (4 Größen) |
| Empfohlener Drehzahlbereich | 650 - 1800 U/min |
| Werkstoff | Stahl und Gusseisen Konstruktion |
| Gewicht | Ca. 2,5 kg |
| Abmessungen (Transportkoffer) | Ca. 32 x 22 x 12 cm |
| Paketinhalt | Stemmeisenhalter, Niederhaltebügel, 4 Buchsen, Niederhalterstange, 4 Stemmeisen- und Bitsets, Anschlag, Stangenhalterung, 2 gebogene Führungsstangen, 4 mm Innensechskantschlüssel, 4 große Flügelmuttern, 2 Sechskantschrauben mit Unterlegscheiben und Flügelmuttern, Transportkoffer |
| Anwendung | Schneiden von quadratischen Löchern für Zapfenverbindungen in der Holzbearbeitung |
| Installationsanforderung | Montage auf dem Bohrmaschinentisch mit einer Sperrholzplatte; Stemmeisenhalter an der Pinole befestigen |
| Wartung | Stemmeisen und Bohrer vor Gebrauch schärfen; Späne häufig entfernen |
| Sicherheitsmerkmale | Warnung: Vor Einstellungen Netzstecker ziehen; Bohrmaschinen-Handbuch lesen |
| Zertifizierungen | FCC Teil 15, WEEE-konform, California Prop 65 Warnung |
| Garantie und Support | E-Garantiezertifikat; technischer Support unter www.vevor.com/support |
| Herkunftsland | China |
Häufig gestellte Fragen - DPA65 Vevor
Benutzerfragen zu DPA65 Vevor
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Zubehör für Elektrowerkzeuge kostenlos im PDF-Format! Finden Sie Ihr Handbuch DPA65 - Vevor und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. DPA65 von der Marke Vevor.
BEDIENUNGSANLEITUNG DPA65 Vevor
Zertifikat für technischen Support und E-Garantie www.vevor.com/support
STEMMBEFESTIGUNGSSATZ ANWEISUNGEN
MODELL: DPA65
![]() | Warnung: Um das Verletzungsrisiko zu verringern, muss Benutzer die Bedienungsanleitung sorgfältig lesen. |
![]() | Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Betrieb unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursac und (2) dieses Gerät muss alle empfangenen Störunger akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können. |
![]() | Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllsammlung bedarf. Dies gilt für das Produkt und alle Zubehörteile, die mit diesem Symbol gekennzeichnet sind. Als solche gekennzeichnete Produkte dürfen nicht über den normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden |
EINFÜHRUNG
- Der Stemmaufsatz verwandelt Ihre Bohrmaschine in eine präzise Stemmmaschine. Er ist ideal zum Bohren von quadratischen Löchern für Einsteck- und Zapfenverbindungen, die häufig in Möbeln, Schränken, Flügeln, Musterwerkstätten und anderen Holzbearbeitungsbetrieben verwendet werden.

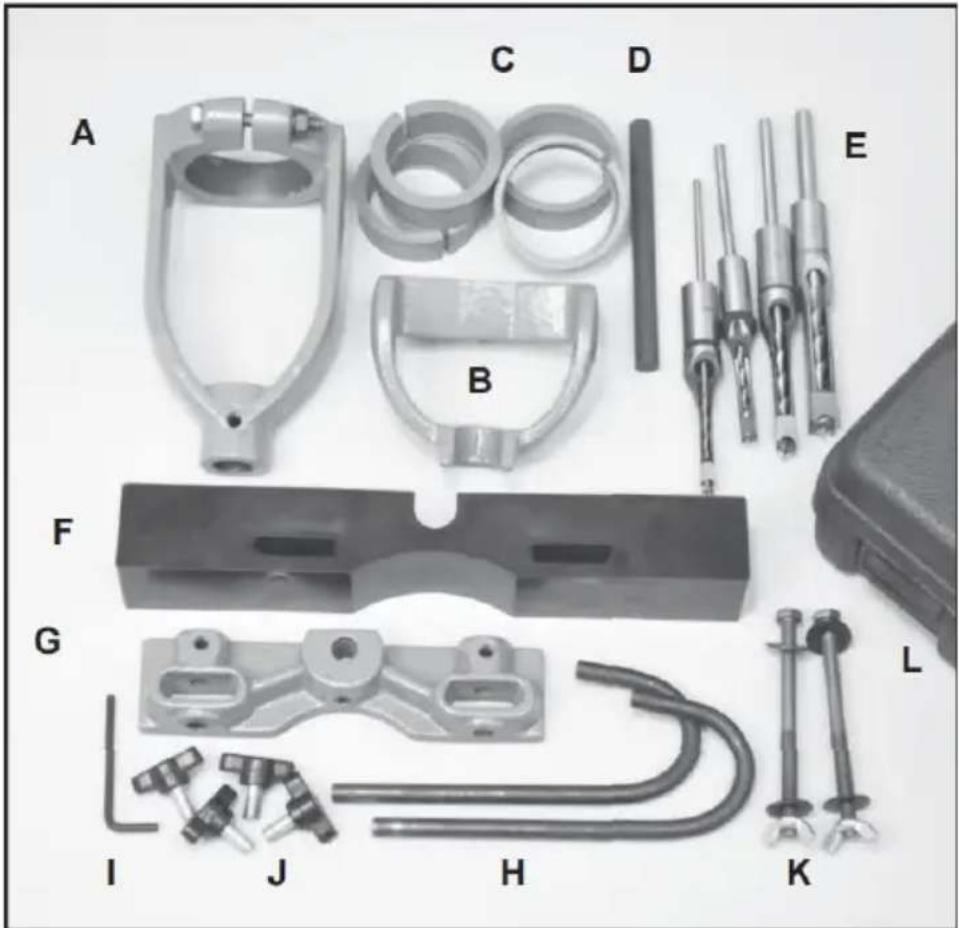

- Das Stemmbefestigungsset kann an den meisten Bohrmaschinen mit Spannschelle montiert werden. Größe: 52,5 mm, 55 mm, 60 mm oder 65 mm. ●Der Name des Kit-Inventars.

AA. Meißelhalter-Baugruppe *1
AB. Halteklammer *1
AC. Buchsen *4
AD. Halten Unten Stange * 1
AE. Meißel und Bohrer (1/4, 5/8, 3/8, 1/2) *4
AF. Zaun *1
AG. Stange Halten Casting * 1
AH. Gebogene Führungsstangen * 1
AJ. Große Flügelmuttern *4
AK. 5/16-18 x 4 Sechskantschrauben *2
Unterlegscheiben *4, Flügelmuttern *2
AL. Tragetasche mit *1, AM. Anleitung (nicht abgebildet) *1

WARNUNG
Die Maschine darf nicht
eingesteckt sein und der Netzschalter muss in der AUS-Position sein, bis alle Einstellungen abgeschlossen sind.
INSTALLATIONSANLEITUNG
● MONTAGE AUF DEM BOHRMASCHINENTISCH.
Wir empfehlen, auf dem Bohrmaschinentisch eine 1/2-Zoll-Sperrholzplatte zu installieren.
Sie kann an Ort und Stelle gehalten werden, indem sie unter den Stemmzaun geschoben wird. Bohren Sie
Löcher in das Sperrholz, die zu den Schlitzen im Tisch passen. Das Sperrholz
Vermeiden Sie gegebenenfalls Schäden an Stemmmeißel und Bohrer,
die Sie versehentlich gegen den Metalltisch der Bohrmaschine stoßen könnten. Es ist auch eine einfache Möglichkeit,
die Größe des Bohrmaschinentisches zu erhöhen, um Ihre Projekte aufzunehmen.
● MONTAGE DES MEISSELHALTERS.
- Montieren Sie den Meißelhalter (A) auf oder direkt über der Basis
der Bohrmaschinenpinole, wobei die Befestigungsschraube des Halters nach außen und von dieser weg zeigt
die Bohrständersäule. Für einen ordnungsgemäßen Sitz ist
möglicherweise eine Buchse (C) erforderlich
Wird in den oberen Kragen des Meißelhalters eingesetzt.
- Ziehen Sie nach der Installation die Mutter und die Schraube am
Meißelhalter fest, um ein Verrutschen des Aufsatzes zu verhindern.
●Installieren Sie Zapfenmeißel und Bohrer.
- Im Lieferumfang sind Hohlmeißel-Stemmmeißel und Bits (E) in vier Größen enthalten
mit dem Kit - 1/4", 5/8", 3/8" und 1/2". Verwenden Sie nur die
Kombination der Meißel mit dem entsprechenden Bohrer. Diese
Werkzeuge sind
werden werkseitig geschliffen geliefert und MÜSSEN vor der Verwendung geschärft werden. Wenn entweder
Wenn eines stumpf ist, kommt es zu übermäßiger Reibung und Hitzestau
erschwert den Bohrvorgang und beschädigt die Werkzeuge.
Konsultieren
Holzbearbeitungsbücher oder Zeitschriftenartikel über die richtigen Techniken dazu
scharfe Kanten an diesen Gegenständen anbringen.
- Für den Einbau der Bohrerschäfte in den Meißel sind keine Buchsen erforderlich
am Kragen des Halters, da beide den gleichen Durchmesser haben.
Schaft des Meißels wird vom Zahnkranzbohrfutter der Bohrmaschine gehalten, genau wie ein normaler Bohrer.
●INSTALLIEREN VON BIT UND MEISSEL.
- Führen Sie den Bohrer durch den Meißel und in den Keil der Bohrmaschine ein
Futter. Ziehen Sie das Spannfutter nur handfest an.
- Setzen Sie den Meißel in den Meißelhalter ein und sichern Sie ihn mit dem
Flügelmutter. HINWEIS: Spannen Sie den Meißel so ein, dass seine Schulter ca
1/32 Zoll unter der Unterseite des Halters.
- Schieben Sie den Bohrer bis zum Anschlag in das Bohrfutter und befestigen Sie ihn
mit dem Bohrfutterschlüssel platzieren. Das Ende des Bohrers sollte
Ende des Vierkantmeißels anliegen.
- Lösen Sie die Flügelmutter, mit der der Meißel befestigt ist, und bewegen Sie den Meißel nach oben.
Nehmen Sie den zuvor in Schritt 2 verbleibenden 1/32-Zoll-Platz ein. Ziehen Sie den Meißel fest. Diese Methode stellt sicher, dass zwischen den Schneidlippen des Bohrers und den Spitzen des Meißels ein ausreichender Abstand besteht.
Bei der Verwendung schneidet der Vierkantmeißel in das Holz und drückt das Schnittgut nach innen. Der Bohrer schneidet dann das Material des Lochs heraus und leitet das meißelgeschnittene Material in einer einzigen Bewegung nach oben aus dem Loch.
Die im Kit enthaltenen Sechskantschrauben (K) sind lang genug, um durchgesteckt zu werden.
die Niederhalteklammer, den Anschlag, das Sperrholz und den Tisch der Bohrmaschine. Fügen Sie die ein.
Führen Sie die Sechskantschraube jeweils durch die Schlitze.
Verwenden Sie Unterlegscheiben unter der Sechskantschraube und unter der Flügelmutter, um den Haltedruck zu verteilen.
● MONTIEREN SIE DIE HALTEHALTERUNG.
- Führen Sie die Niederhaltestange (D) in das mittlere Loch der Stangenhalterung.
Gussteil (G) und befestigen Sie es mit der Sechskantschraube. Hierfür wird ein 4-mm-Inbusschlüssel (I) mitgeliefert.
- Schieben Sie die Niederhaltehalterung (B) nach unten auf die Niederhaltestange. Der Halt.
Sie können die Bohrstange je nach Bedarf nach oben und unten verstellen, um einen leichten Druck nach unten auf Ihr zu bohrendes Werkstück auszuüben. Diese Halterung hält Ihr Projekt fest, wenn Stemmmeißel und Bohrer gelöst und aus dem Loch gezogen werden, das sie gebohrt haben.
- INSTALLIEREN SIE DIE GEBOGENE FÜHRUNGSSTANGE.
- Führen Sie die beiden gebogenen Führungsstangen (H) in die
horizontalen Löcher ein.
auf beiden Seiten der Stange, die den Guss hält, und sichern Sie diese mit den mitgelieferten Flügelmuttern.
- Die Führungsstangen sollten also an der Vorderseite Ihres Werkstücks positioniert werden,
sodass sie Druck auf das Holz ausüben und Ihr Projekt gegen den Zaun drücken.

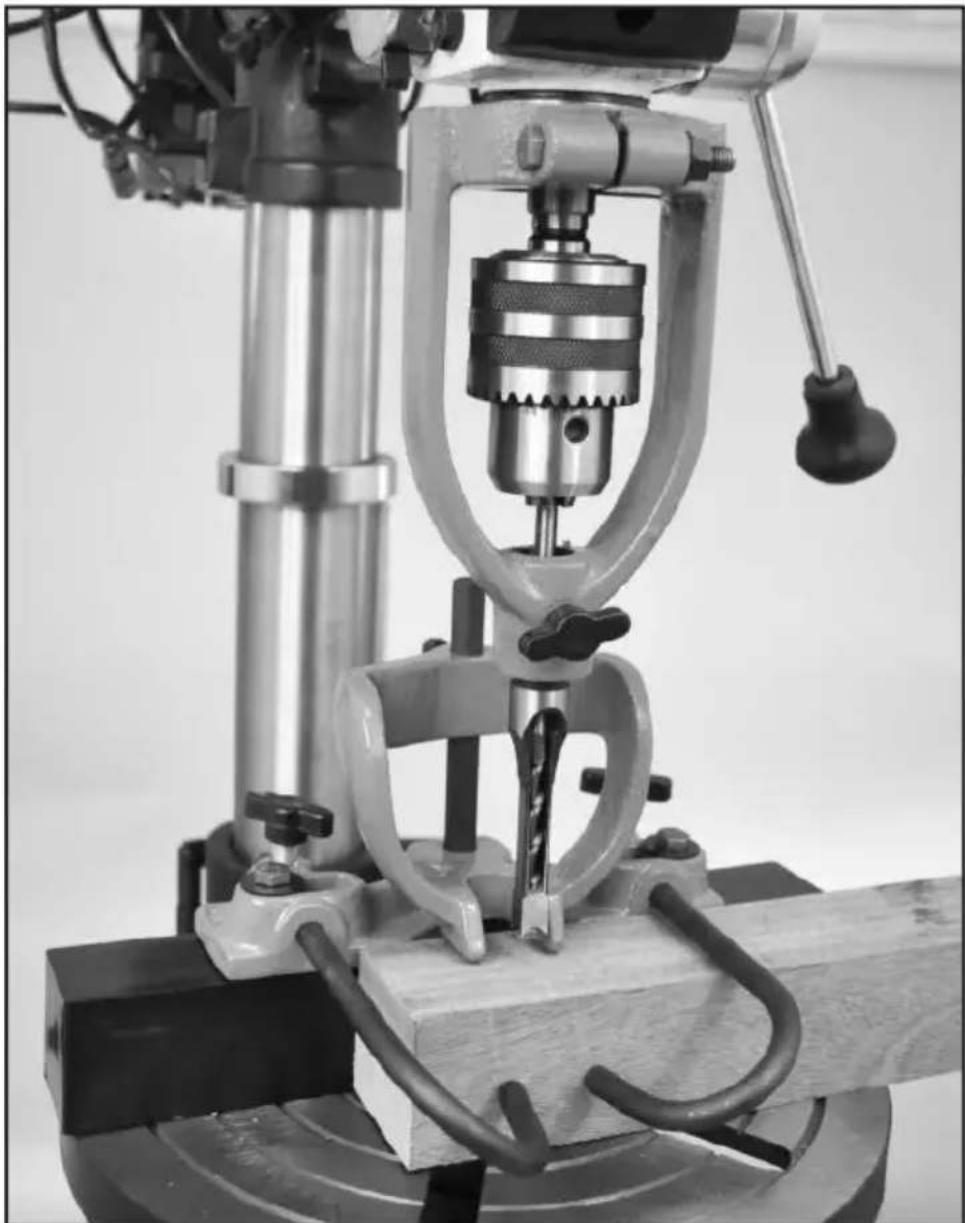

Schematische Darstellung der fertigen Baugruppe
● AUFSTELLEN.
- Legen Sie Ihr Werkstück auf den Bohrmaschinentisch und stellen Sie
die Tischhöhe ein,
sodass sich Stemmmeißel und Bohrer etwa 1/2 Zoll über dem Werkstück befinden.
- Bestimmen Sie die Tiefe des Zapfenlochs, das Sie schneiden möchten, und stellen Sie den Bohrer ein.
Drücken Sie den Tiefenanschlag auf diesen Abstand.
- Stellen Sie den Zaunabstand so ein, dass sich Meißel und Bohrer an der von Ihnen gewünschten Stelle befinden,
die Sie zum Bohren des Einsteckschlosses benötigen.
Markieren Sie Ihr Werkstück mit der genauen Position der Aussparungen, die gebohrt werden müssen.
Sichern Sie Ihr Werkstück mit den Führungsstangen und dem Niederhalter am Zaun.
Bewegen Sie den Zaun hinein oder heraus, bis der Meißel perfekt mit den auf Ihrem Werkstück markierten Zapfenlinien übereinstimmt.
Befestigen Sie den Anschlag mit den beiden Sechskantschrauben, die durch das Gussstück, den Anschlag und den Tisch der Bohrmaschine verlaufen.
- Betrieb.
- Die besten Drehzahlen für Bohrmaschinen liegen zwischen 650 und 1800 U/min.
- Verwenden Sie bei Harthölzern niedrigere Geschwindigkeiten.
- Stellen Sie sicher, dass der Meißel rechtwinklig/parallel zum Zaun ist.
- Testen Sie den Bohrer mit Restholz aus den gleichen Hölzern wie Ihrem Projekt, um die Einstellung vorzunehmen.
Stemmpositionen und Bohrmaschinengeschwindigkeit.
- Schneiden Sie zuerst die äußeren Enden des Einstecklochs ab und machen Sie dann überlappende Schnitte.
zwischen den beiden, um das Einsteckschloss fertigzustellen.
- Heben Sie den Meißel häufig an, um Späne zu entfernen und ein Verstopfen zu verhindern.

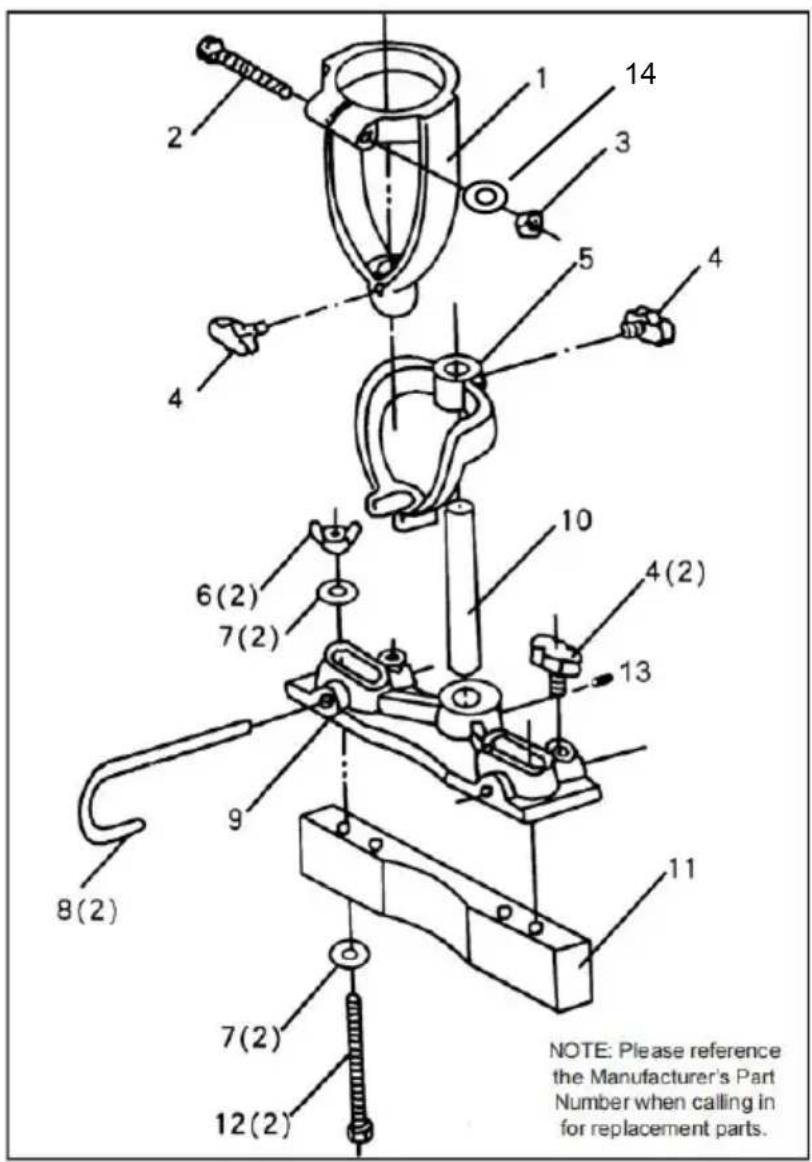

● Explosionszeichnung des Produktteils.
● Liste der Einzelteile.
| SCHLÜSSEL NR | BESCHREIBUNG | SCHLÜSSEL NR | BESCHREIBUNG |
| 1 | Meißelhalter | 2 | 5/16-18 x 2-1/2 ZollBolzen |
| 3 | 5/16-18Sechskantmutter | 4 | Flügelmutter mit Gewindebolzen |
| 5 | Halten Sie die Klammer gedrückt | 6 | 5/16-18 Flügelmutter |
| 7 | Waschmaschine | 8 | Gebogene Führungsstangen |
| 9 | Stange Holding Casting | 10 | Halten Sie die Stahlstange gedrückt |
| 11 | Zaun | 12 | 5/16-18 x 4 Zoll Bolzen |
| 13 | Sechskantschraube | 14 | Waschmaschine |
| 15 | Meißel und Bohrer (1/4, 5/8 , 3/8, 1/2) *4 (nicht ab | ||
