DPA65 - Akcesoria do elektronarzędzi Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Zestaw do wiercenia otworów prostokątnych do wiertarki stołowej
Marka	Vevor
Model	DPA65
Kompatybilne rozmiary kołnierzy wiertarki stołowej	52,5 mm, 55 mm, 60 mm, 65 mm
Dołączone rozmiary dłut	1/4", 5/8", 3/8", 1/2" (4 rozmiary)
Zalecany zakres prędkości	650 - 1800 obr./min
Materiał	Konstrukcja ze stali i żeliwa
Waga	Około 2,5 kg
Wymiary (walizka)	Około 32 x 22 x 12 cm
Zawartość opakowania	Uchwyt do dłuta, wspornik dociskowy, 4 tuleje, pręt dociskowy, 4 zestawy dłut i wierteł, prowadnica, odlew do trzymania pręta, 2 zakrzywione pręty prowadzące, klucz imbusowy 4 mm, 4 duże nakrętki motylkowe, 2 śruby sześciokątne z podkładkami i nakrętkami motylkowymi, walizka
Zastosowanie	Wycinanie kwadratowych otworów do połączeń czopowych w obróbce drewna
Wymagania instalacyjne	Zamontować na stole wiertarki stołowej z podstawą ze sklejki; przymocować uchwyt dłuta do tulei wrzeciona
Konserwacja	Ostrzyć dłuta i wiertła przed użyciem; często usuwać wióry
Funkcje bezpieczeństwa	Ostrzeżenie: odłącz przed regulacją; przeczytaj instrukcję wiertarki stołowej
Certyfikaty	Zgodność z FCC Part 15, WEEE, ostrzeżenie California Prop 65
Gwarancja i wsparcie	Certyfikat gwarancji elektronicznej; wsparcie techniczne na www.vevor.com/support
Kraj pochodzenia	Chiny

Często zadawane pytania - DPA65 Vevor

Jakie rozmiary kołnierzy wiertarki stołowej są kompatybilne z zestawem do wiercenia otworów prostokątnych Vevor DPA65?

DPA65 pasuje do wiertarek stołowych z kołnierzami o rozmiarach 52,5 mm, 55 mm, 60 mm lub 65 mm. Użyj dołączonych tulei do regulacji.

Jak zamontować uchwyt dłuta na wiertarce stołowej?

Zamontuj uchwyt dłuta na podstawie tulei wrzeciona wiertarki lub tuż nad nią, tak aby śruba mocująca była skierowana od kolumny. W razie potrzeby włóż odpowiednią tuleję, a następnie dokręć nakrętkę i śrubę.

Czy przed pierwszym użyciem należy ostrzyć dłuta i wiertła?

Tak, dłuta i wiertła są szlifowane fabrycznie, ale mogą nie być wystarczająco ostre. Naostrz je przed użyciem, aby uniknąć tarcia i gromadzenia się ciepła.

Jaka jest zalecana prędkość wiertarki stołowej do wiercenia otworów prostokątnych?

Użyj prędkości między 650 a 1800 obr./min. Niższe prędkości są najlepsze do twardego drewna, aby zapobiec przegrzaniu.

Jak ustawić dłuto prostopadle do prowadnicy?

Po zamontowaniu wyreguluj położenie prowadnicy tak, aby dłuto zrównało się z oznaczeniami otworu. Użyj kątownika, aby upewnić się, że dłuto jest równoległe do prowadnicy.

Jak ustawić głębokość cięcia dla otworu prostokątnego?

Umieść obrabiany przedmiot na stole, wyreguluj stół tak, aby dłuto znajdowało się około 1/2 cala nad przedmiotem, a następnie ustaw ogranicznik głębokości wiertarki na żądaną głębokość otworu.

Czy mogę użyć tego zestawu na dowolnej wiertarce stołowej?

Zestaw jest przeznaczony do większości wiertarek stołowych z rozmiarem kołnierza w zakresie 52,5-65 mm. Upewnij się, że wiertarka ma uchwyt kluczykowy i stół z otworami do przykręcenia prowadnicy.

Jak zapobiec zatykaniu się dłuta podczas użytkowania?

Podnoś często dłuto, aby usunąć wióry. Wykonuj również nakładające się cięcia zamiast prostego wbijania, aby zmniejszyć gromadzenie się wiórów.

Co zrobić, jeśli dłuto i wiertło stępią się?

Naostrz je za pomocą odpowiednich technik obróbki drewna. Tępe narzędzia powodują tarcie i słabe wyniki. Skonsultuj się z literaturą dotyczącą obróbki drewna w celu poznania właściwych metod ostrzenia.

Jak pozbyć się produktu po zakończeniu okresu użytkowania?

Nie wyrzucaj narzędzi elektrycznych razem z odpadami domowymi. Postępuj zgodnie z lokalnymi przepisami dotyczącymi odpadów elektronicznych. W UE korzystaj z selektywnej zbiórki w celu recyklingu zgodnie z dyrektywą 2012/19/UE.

INSTRUKCJA OBSŁUGI DPA65 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

ZESTAW DO MOCOWANIA DO DŁUTOWANIA INSTRUKCJE

MODEL: DPA65

	Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkowi musi uważnie przeczytać instrukcję obsługi.
	To urządzenie jest zgodne z częścią 15 przepisów FC0 Działanie podlega następującym dwóm warunkom: (1) to urządzenie nie może powodować szkodliwych zakłóceń (2) to urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.
	Ten produkt podlega przepisom Dyrektywy Europejskiej 2012/19/WE. Symbol przekreślonego kosza na śmieci oznacza, że produkt wymaga selektywnej zbiórki śmieci na terenie Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych jako takie nie można wyrzucać razem ze zwykłymi odpadami domowymi, lecz należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych elektronicznych

INTRODUCTION

• Przystawka do długowania przekształca wiertarkę w dokładne długowan maszyna. Idealnie nadaje się do wiercenia kwadratowych otworów po złącza wpuszczane i czopowe, które są powszechnie stosowane w meblach, szafach, skrzydłach, modelarniach i innych zakładach obróbk drewna.
• Zestaw do mocowania do długowania można zainstalować na większo wiertarek wyposażonych w kołnierz rozmiar: 52,5 mm, 55 mm, 60 mm lub 65 mm.

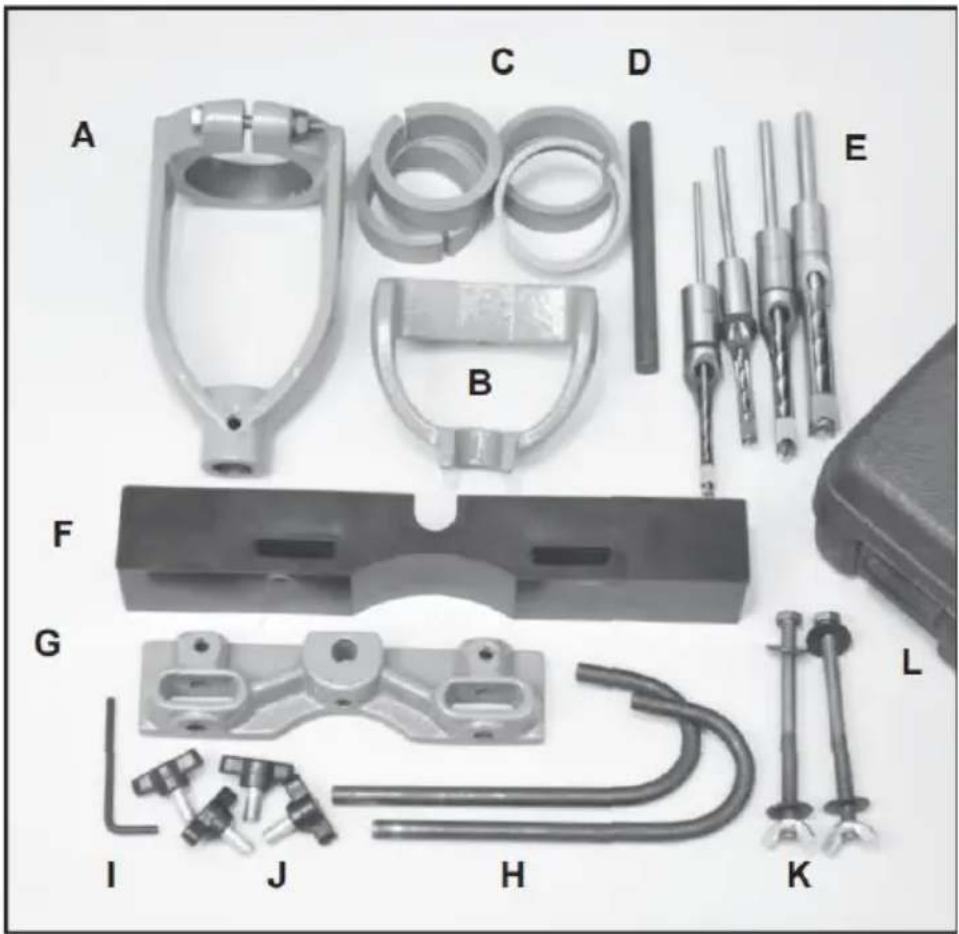

• Nazwa inwentarza zestawu.

BN. Zespół uchwytu dłuta *1

BO. Przytrzymaj Bracke*1

BP. Tuleje *4

BQ. Przytrzymaj drążek *1

BR. Dłuta i wiertła (1/4, 5/8, 3/8, 1/2) *4

BS. Ogrodzenie *1

BT. Odlew trzymający pręt *1

BU. Zakrzywione pręty prowadzące *1

BV. Klucz sześciokątny 4mm *1

BW. Duże nakrętki motylkowe *4

BX. Śruby sześciokątne 5/16-18 x 4 *2

Podkładki *4 Nakrętki motylkowe *2

BY. Futerał do przenoszenia z *1

BZ. Instrukcje (nie pokazane) *1

WARNING

THE MACHINE MUST NOT BE

PLUGGED IN AND THE POWER SWITCH MUST BE IN THE OFF POSITION UNTIL ALL ADJUSTMENTS ARE COMPLETE.

INSTALLATION INSTRUCTIONS

●MONTAŻ NA STOLE WIERTARKI.

Zalecamy montaż panelu ze sklejki 1/2 na stole wiertarki.

Można go utrzymać na miejscu, wkładając go pod prowadnicę długującą. Wiertarka

otwory w sklejce pasujące do otworów w stole. Sklejka będzie

zapobiegać uszkodzeniom dłuta długującego i wiertła, jeśli zajdzie taka potrzeba

przypadkowo uderzyć w stół wiertarki do metalu. Jest to również prosty sposób

zwiększ rozmiar stołu wiertarki, aby pomieścić swoje projekty.

●MONTAŻ UCHWYTU DŁUTA.

1. Zamontuj uchwyt dłuta (A) na podstawie lub tuż nad podstawą pi wiertarki, ze śrubą mocującą uchwytu skierowaną na zewnątrz, z dal kolumna wiertarki. W celu prawidłowego dopasowania może być wymagana tuleja (C).

do umieszczenia w górnym kołnierzu uchwytu dłuta.

1. Po zamontowaniu dokręć nakrętkę i śrubę na uchwycie dłuta, aby zapobiec ześlizgiwaniu się nasadki.

- Zamontuj dłuta wpuszczane i czopowe oraz wiertła.

1. W zestawie znajdują się cztery rozmiary dług drążonych i końców długowania (E).

w zestawie - 1/4", 5/8 ", 3/8" i 1/2". Używaj wyłącznie prawidłowe.

kombinacji dług i odpowiadającego im wiertła. Te narzędzia są dostarczane fabrycznie, szlifowane i MUSZĄ zostać naostrzone przed użyciem. Jeśli albo

jeden jest tępy, wystąpi nadmierne tarcie w wyniku gromadzenia się ciepła, co

utrudni wiercenie i uszkodzi narzędzia. Konsultować

książki o obróbce drewna lub artykuły w czasopismach na temat odpowiednich technik

nakładając ostre krawędzie na te przedmioty.

1. Do zamontowania chwytów wiertła w dłucie nie są wymagane żad tuleje

kołnierz uchwytu, ponieważ oba mają tę samą średnicę. Trzon dłuta będzie trzymany za pomocą klinowego uchwytu wiertarki, tak jak trzy się normalne wiertło.

1. Włóż wiertło przez dłuto do wpustu wiertarki cmokanie. Dokręcić uchwyt wyłącznie ręcznie.

2. Włóż dłuto do uchwytu dłuta i zabezpiecz je za pomocą nakrętka motylkowa. UWAGA: Zaciśnij dłuto tak, aby jego występ znajdował się ok 1/32" poniżej dolnej części uchwytu.

3. Wsuń wiertło w uchwyt wiertarski aż do oporu i zamocuj je umieścić za pomocą klucza do uchwytu. Koniec wiertła powinien przylegać do końca dłuta kwadratowego.

4. Poluzuj nakrętkę motylkową mocującą dłuto i przesuń dłuto do gół zając przestrzeń 1/32" pozostawioną poprzednio w kroku 2. Dokręć na miejscu. Metoda ta zapewnia odpowiedni prześwit pomiędzy krawędziami tnącymi wiertła a czubkami dłuta.

Podczas użytkowania dłuto kwadratowe wcina się w drewno, wpychając cięty materiał do środka. Następnie wiertło wycina środek otworu i jednym ruchem kieruje wycięty dlutem materiał z otworu.

Śruby sześciokątne (K) dostarczone w zestawie są wystarczająco długie, aby je przełożyć

wspornik dociskowy, płot, sklejka i stół wiertarki. Włóż

śrubę sześciokątną przez szczeliny w każdym z nich. Użyj podkład el pod śrubą z łbem sześciokątnym i pod nakrętką motylkową, aby roz nacisk trzymania.

●ZAMONTUJ WSPORNIK DOCISKAJĄCY.

1. Włóż pręt dociskowy (D) do środkowego otworu uchwytu pręta Odlew (G) i zabezpiecz go na miejscu za pomocą śruby sześciokątni W tym celu dostarczany jest klucz sześciokątny 4 mm (I).

2. Wsuń wspornik dociskowy (B) w dół na pręt dociskający. Trzyman w dół można regulować w góre i w dół na pręcie, w zależności o potrzeb, aby wywrzeć lekki nacisk na wiercony przedmiot. Wspornik utrzyma projekt w pozycji dociśniętej, gdy dłuto i wiertło zostaną zwolnione i wyciągnięte z wierconego otworu.

●ZAMONTUJ ZAKRZYWIONY PRET PROWADZĄCY.

1. Włóż dwa zakrzywione pręty prowadzące (H) do znajdujących się poziomych otworów

po obu stronach pręta mocującego odlew i zabezpiecz je w odpowiednim położeniu za pomocą dostarczonych nakrętek motylkowych.

1. Pręty prowadzące powinny być umieszczone z przodu pracy, tzw że wywierają nacisk na drewno i dopychają Twój projekt do płotu.

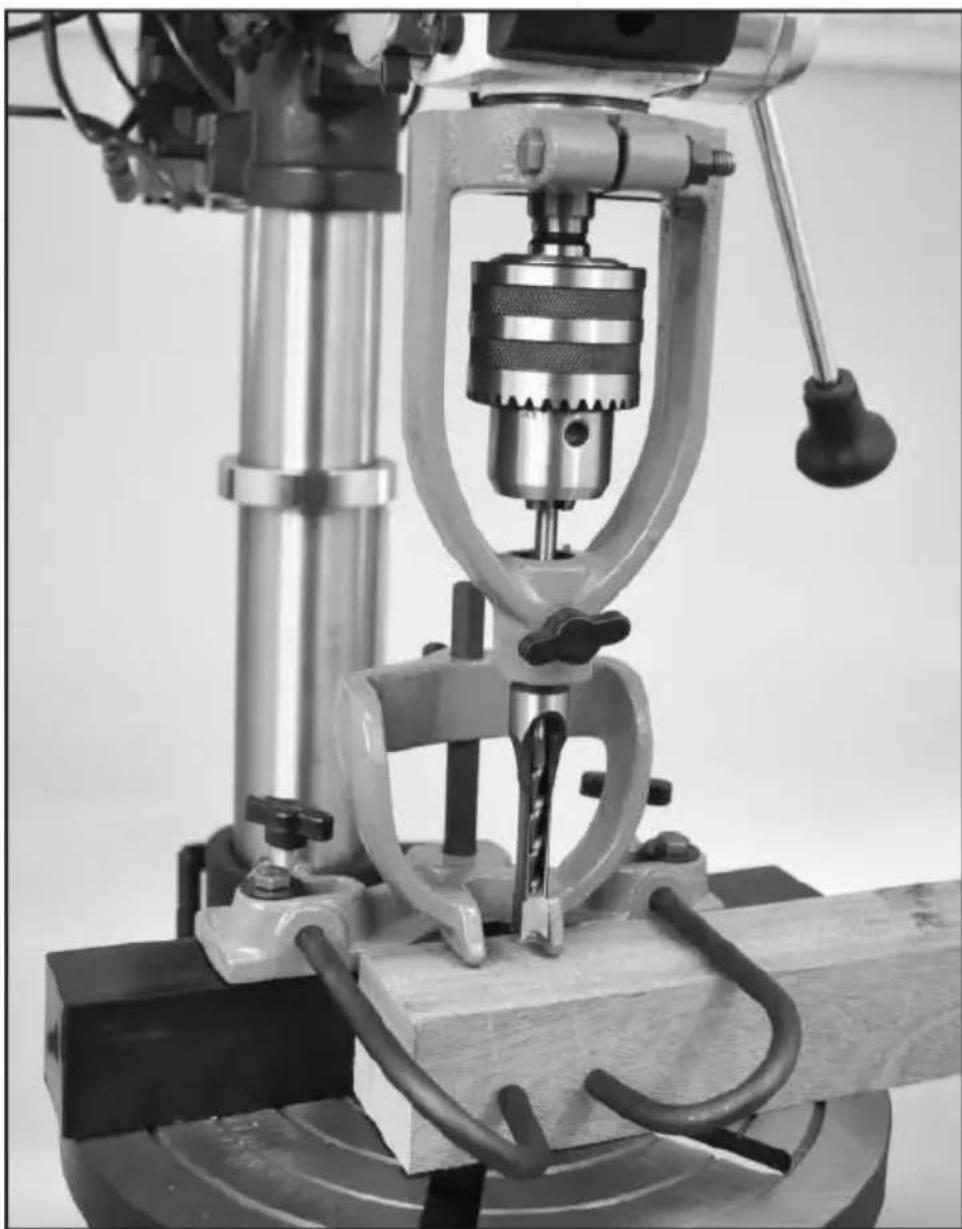

Schemat ideowy gotowego zespołu

- ORGANIZOWAĆ COŚ.

1. Umieść obrabiany przedmiot na stole wiertarki i wyreguluj wysokości stołu

tak, aby dłuto i wiertło znajdowały się około 1/2 cala nad przedmiot obrabianym.

1. Określ głębokość wpustu, który chcesz wyciąć, i ustaw wiertło naciśnij ogranicznik głębokości na tę odległość.

2. Ustaw odległość płotu tak, aby dłuto i wiertło znajdowały się w wybranym przez Ciebie miejscu

chcę do wiercenia wpustu.

Oznacz obrabiany przedmiot dokładnie lokalizacją wpustów, które należy wywiercić.

Zabezpiecz swoją pracę przed płotem za pomocą prętów prowadzących i wspornika dociskowego.

Wsuwaj lub wysuwaj płot, aż dłuto idealnie zrówna się z liniami \ zaznaczonymi na twojej pracy.

Zamocuj prowadnicę na miejscu za pomocą dwóch śrub sześciokątnych, które przebiegają przez odlew, prowadnicę i stół wiertarki.

- Operacja.

1. Najlepsze prędkości wiertarki mieszczą się w zakresie od 650 do obr./min.
2. W przypadku twardego drewna używaj niższych prędkości.
3. Upewnij się, że dłuto jest ustawione prostopadle/równolegle do płot
4. Przetestuj wiertło na złomie z tego samego drewna, z którego pochodzi Twój projekt, aby ustawić
   pozycje długowania i prędkość wiertarki.
5. Najpierw odetnij zewnętrzne końca wpustu, a następnie wykonaj nacięcia nachodzące na siebie
   między nimi, aby zakończyć wpust.
6. Często podnoś dłuto, aby usunąć wióry i zapobiec zatykaniu.

WARNING

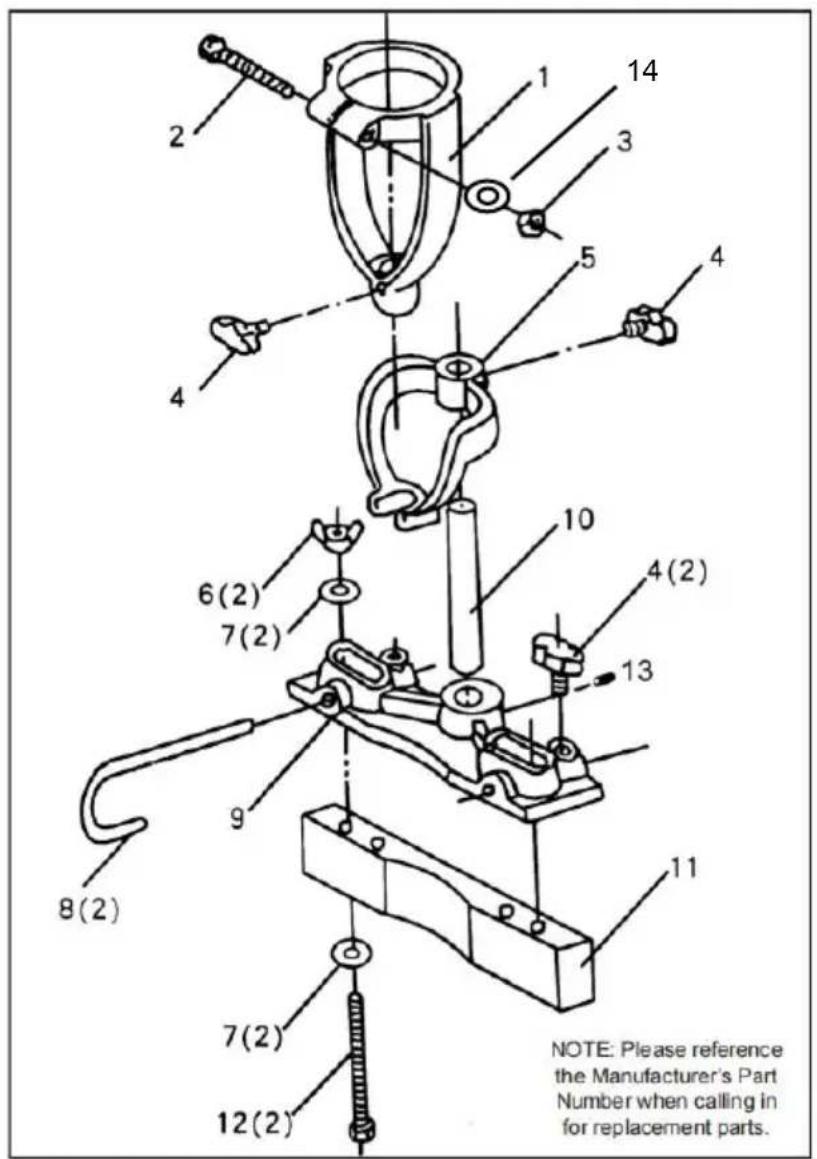

●Widok rozstrzelony części produktu.

KLUCZ NR	OPIS	KLUCZ NR	OPIS
1	Uchwyt dłuta	2	Śruba 5/16-18 x 2-1/2”.
3	Nakrętka sześciokątna 5/16-18	4	Nakrętka motylkowa z bieżnikowanym kołkiem
5	Przytrzymaj wspornik	6	Nakrętka motylkowa 5/16-1
7	Pralka	8	Zakrzywione pręty prowadzące
9	Pręt Trzymanie Castingu	10	Przytrzymaj stalowy pręt
11	Ogrodzenie	12	Śruba 5/16-18 x 4”.
13	Śruba sześciokątna	14	Pralka
15	Dłuta i wiertła (1/4, 5/8 , 3/8, 1/2) *4 (nie pokazano)

Uwaga: Dane techniczne, zdjęcia, rysunki i informacje zawarte w tej instrukcji przedstawiają aktualny model w momencie pisania tej instrukc Zmiany i ulepszenia mogą być dokonywane w dowolnym momencie i zobowiązań

Modyfikacja wcześniej dostarczonych jednostek przez firmę VEVOR.

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support
