Product Type	Kit voor boormachine mortise-bevestiging
Brand	Vevor
Model	DPA65
Compatibele boormachine-kraaggroottes	52,5mm, 55mm, 60mm, 65mm
Inbegrepen beitelmaten	1/4", 5/8", 3/8", 1/2" (4 maten)
Aanbevolen snelheidsbereik	650 - 1800 RPM
Materiaal	Staal- en gietijzerconstructie
Gewicht	Ongeveer 2,5 kg
Afmetingen (draagtas)	Ongeveer 32 x 22 x 12 cm
Inhoud van de verpakking	Beitelhouder, aanslagbeugel, 4 bussen, aanslagstang, 4 beitel- en boorsets, geleider, gietijzeren stanghouder, 2 gebogen geleidestangen, 4mm inbussleutel, 4 grote vleugelmoeren, 2 zeskantbouten met ringen en vleugelmoeren, draagtas
Toepassing	Het snijden van vierkante gaten voor pen-en-gatverbindingen in houtbewerking
Installatievereiste	Monteer op de boormachinetafel met een multiplex basis; bevestig de beitelhouder aan de quill
Onderhoud	Slijp beitels en boorbits voor gebruik; verwijder regelmatig spanen
Veiligheidskenmerken	Waarschuwing: trek de stekker uit het stopcontact voordat u aanpassingen uitvoert; lees de handleiding van de boormachine
Certificeringen	FCC Part 15, WEEE conform, California Prop 65 waarschuwing
Garantie en ondersteuning	E-garantiecertificaat; technische ondersteuning op www.vevor.com/support
Land van herkomst	China

Veelgestelde vragen - DPA65 Vevor

Welke boormachine-kraaggroottes zijn compatibel met de Vevor DPA65 mortise-bevestiging?

De DPA65 past op boormachines met kraaggroottes van 52,5 mm, 55 mm, 60 mm of 65 mm. Gebruik de meegeleverde bussen om aan te passen.

Hoe installeer ik de beitelhouder op mijn boormachine?

Monteer de beitelhouder op of net boven de quill-basis van de boormachine, met de bevestigingsbout weg van de kolom. Plaats indien nodig de juiste bus, draai vervolgens de moer en bout vast.

Moet ik de beitels en bits voor het eerste gebruik slijpen?

Ja, de beitels en bits zijn fabrieksmatig geslepen maar mogelijk niet scherp genoeg. Slijp ze voor gebruik om wrijving en warmteophoping te voorkomen.

Wat is het aanbevolen toerental voor de boormachine bij het mortisen?

Gebruik toerentallen tussen 650 en 1800 RPM. Lagere toerentallen zijn het beste voor hardhout om oververhitting te voorkomen.

Hoe zet ik de beitel haaks op de geleider?

Stel na montage de positie van de geleider zo af dat de beitel uitgelijnd is met uw merken voor de mortise. Gebruik een winkelhaak om ervoor te zorgen dat de beitel evenwijdig is aan de geleider.

Hoe stel ik de snijdiepte in voor de mortise?

Plaats het werkstuk op de tafel, stel de tafel zo in dat de beitel ongeveer 1/2 inch boven het werkstuk staat, stel vervolgens de diepteaanslag van de boormachine in op de gewenste mortisediepte.

Kan ik deze kit op elke boormachine gebruiken?

De kit is ontworpen voor de meeste boormachines met een kraaggrootte tussen 52,5 en 65 mm. Zorg ervoor dat uw boormachine een boorkop met sleutel heeft en een tafel met sleuven om de geleider vast te bouten.

Hoe voorkom ik dat de beitel verstopt raakt tijdens gebruik?

Breng de beitel regelmatig omhoog om spanen te verwijderen. Maak ook overlappende sneden in plaats van recht naar beneden te boren om ophoping van spanen te verminderen.

Wat moet ik doen als de beitel en boor bot worden?

Slijp ze met behulp van geschikte houtbewerkingstechnieken. Botte gereedschappen veroorzaken wrijving en slechte resultaten. Raadpleeg houtbewerkingsreferenties voor de juiste slijpmethoden.

Hoe moet ik het product aan het einde van de levensduur afvoeren?

Gooi elektrisch gereedschap niet weg bij het huishoudelijk afval. Volg de plaatselijke regelgeving voor elektronisch afval. Gebruik in de EU gescheiden inzameling voor recycling in overeenstemming met Richtlijn 2012/19/EU.

GEBRUIKSAANWIJZING DPA65 Vevor

	Waarschuwing-Om het risico op letsel te verminderen, de gebruiker de handleiding zorgvuldig lezen.
	Dit apparaat voldoet aan Deel 15 van de FCC-regels.gebruik is onderworpen aan de volgende twee voorwaal(1) Dit apparaat mag geen schadelijke interferentieveroorzaken, en (2) dit apparaat moet alle ontvangeninterferentie accepteren, inclusief interferentie die eenongewenste werking kan veroorzaken.
	Dit product valt onder de bepalingen van de Europese r2012/19/EG. Het symbool met een doorgestreepteafvalcontainer geeft aan dat het product in de Europese Unieeen aparte afvalinzameling vereist. Dit geldt voor het pen alle accessoires die met dit symbool zijn gemarkeerd.Producten die als zodanig gemarkeerd zijn, mogen niethet normale huisvuil worden weggegooid, maar moeteneen inzamelpunt voor recycling van elektrische enelektronische apparaten worden gebracht

INTRODUCTIE

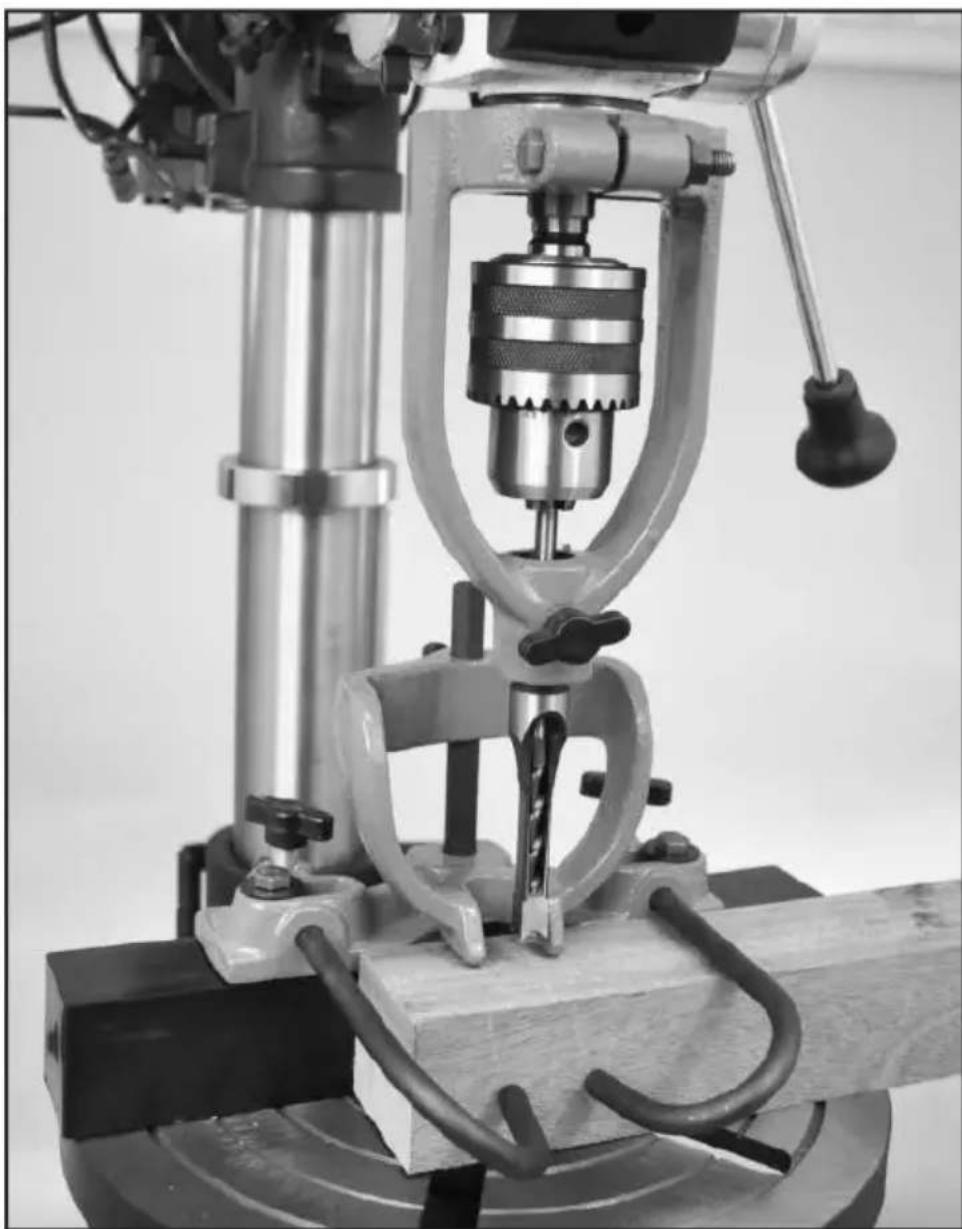

• Het boorhulpstuk verandert uw boormachine in een nauwkeurige boormachine. Het is ideaal voor het boren van vierkante gaten voor pen-gatverbindingen die vaak worden gebruikt in meubels, kasten, vleugelpatroonwinkels en andere houtbewerkingsfabrieken.
• De tapgatfreeskit kan op vrijwel elke kolomboormachine met een kraag worden geïnstalleerd met een grootte van: 52,5 mm, 55 mm, 60 mm of 65 mm.

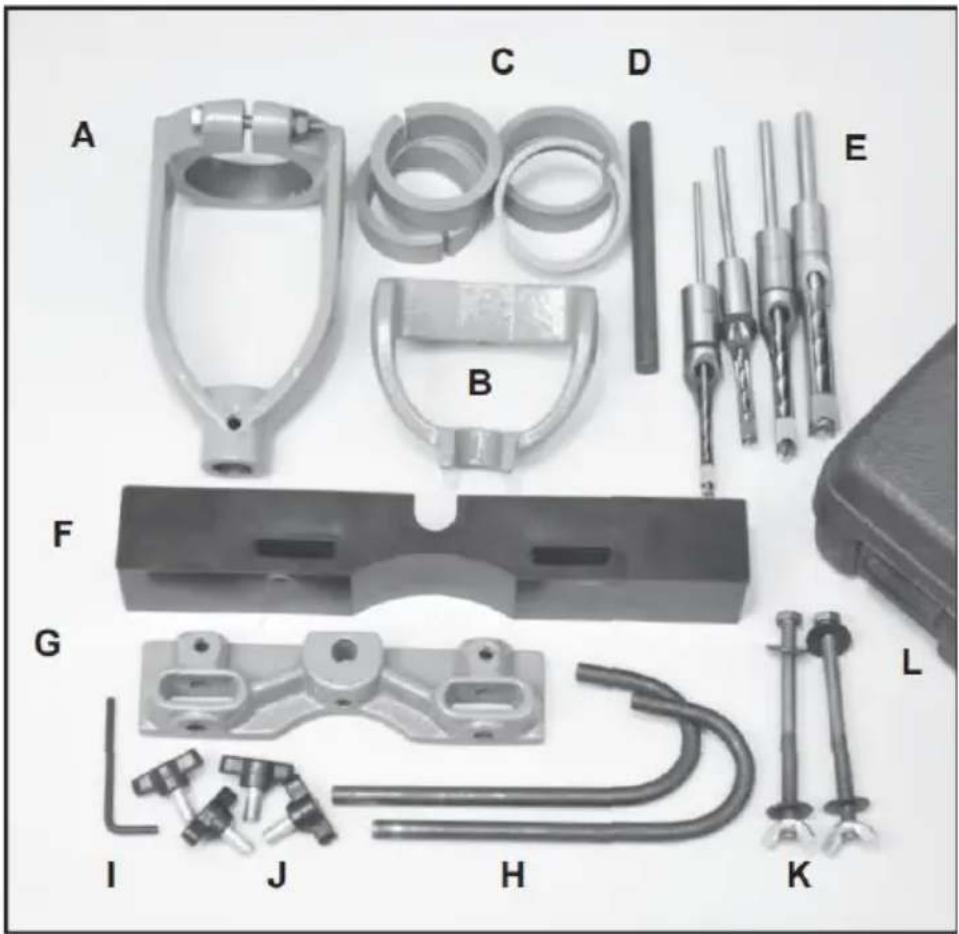

• De naam van de kitinventaris.

CG. Hengel vasthouden gieten *1

CH. Gebogen geleidestangen *1

Cl. Inbussleutel 4 mm *1

CJ. Grote vleugelmoeren *4

CK. 5/16-18 x 4 zeskantbouten *2

Sluitringen *4 Vleugelmoeren *2

CL. Draagtas met *1

CM. Instructies (niet afgebeeld) *1

WAARSCHUWING

DE MACHINE MAG NIET

WORDEN INGESCHAKELD EN DE AAN/UIT-SCHAKELAAR MOET IN DE UIT-STAND STAAN TOTDAT ALLE AANPASSINGEN ZIJN VOLTOOID.

INSTALLATIE-INSTRUCTIES

● MONTAGE OP DE BOORPERSTAFEL.

Wij raden aan een 1/2 multiplexpaneel op de boormachinetafel te installeren.

Het kan op zijn plaats worden gehouden door het onder het hekwerk te plaatsen. Boor gaten in het multiplex zodat ze overeenkomen met de sleuven in de tafel. Het multiplex voorkomt schade aan de beitel en boor als die per ongeluk tegen de metalen boormachinetafel slaan. Het is ook een eenvoudige manier om de grootte van de kolomboortafel te vergroten om uw projecten vast te houden.

gaten in het multiplex zodat ze overeenkomen met de sleuven in de ta Het multiplex wel

voorkom schade aan de beitel en boor als dat nodig is

per ongeluk tegen de metalen boormachinetafel slaan. Het is ook een eenvoudige manier om

vergroot de grootte van de kolomboortafel om uw projecten vast te houden.

● BEITELHOUDER MONTEREN.

1. Monteer de beitelhouder (A) op of net boven de basis van de boormachine-tang, met de bevestigingsbout van de houder naar buiten gericht, weg van de boorkolom. Voor een goede pasvorm kan een bus (C) nodig zijn te plaatsen in de bovenste kraag van de beitelhouder.
2. Eenmaal geïnstalleerd, draait u de moer en bout op de beitelhouder vast om te voorkomen dat het hulpstuk wegglijdt.

- Installeer pen- en penbeitels en boren.

1. Er zijn vier maten holle beitelbeitels en bits (E) inbegrepen

met de kit - 1/4", 5/8", 3/8" en 1/2". Gebruik alleen de juiste combinatie van de beitels met het bijbehorende bit. Deze hulpmiddelen zijn in de fabriek geslepen en moeten vóór gebruik worden geslepen. Als een van beide

bot is, zal er sprake zijn van overmatige wrijving met warmteontwikkeling, wat

het boren bemoeilijkt en het gereedschap beschadigt.

Raadpleeg

houtbewerkingsboeken of tijdschriftartikelen over de juiste technieken om scherpe randen aan deze voorwerpen aan te brengen.

1. Er zijn geen bussen nodig om de boorschachten in de beitelhouderkraag te installeren,

omdat ze allebei dezelfde diameter hebben. De schacht van de beitel wordt vastgehouden door de boorkop met sleutel, net als een normale boor.

1. Steek de boor door de beitel en in de boormachineklauw. Draai de boorkop alleen met de hand vast.
2. Steek de beitel in de beitelhouder en zet deze op zijn plaats vast met de

vleugelmoer. OPMERKING: Klem de beitel zo vast dat de schouder zich ongeveer

1/32" onder de onderkant van de houder bevindt.

1. Duw de boor zo ver mogelijk omhoog in de boorkop en zet hem op zijn plaats met de spansleutel. Het uiteinde van de boor moet tegen het uiteinde van de vierkante beitel liggen.
2. Draai de vleugelmoer los waarmee de beitel is bevestigd en beweeg de beitel naar boven.

Neem de ruimte van 1/32 inch in die eerder in stap 2 was overgelaten.

Draai de beitel op zijn plaats vast. Deze methode garandeert dat er voldoende speling is tussen de snijlippen van de boor en de punt van de beitel.

Bij gebruik zal de vierkante beitel in het hout snijden, waardoor het

gesneden materiaal naar binnen wordt gedrukt. De boor snijdt vervolgens het midden van het gat uit en leidt het beitelgesneden materiaal in één beweging omhoog uit het gat.

De zeskantbouten (K) die bij de set worden geleverd, zijn lang genoeg om er doorheen te gaan

de bevestigingsbeugel, het hek, het multiplex en de boortafel. Steek de zeskantbout door de sleuven in elk. Gebruik sluitringen onder de zeskantbout en onder de vleugelmoer om de houddruk te verdelen.

1. Steek de vasthoudstang (D) in het middelste gat van de stanghouder (G) en zet het op zijn plaats vast met de zeskantschroef. Hiervoor wordt een 4 mm inbussleutel (I) meegeleverd.
2. Schuif de neerhoudbeugel (B) naar beneden op de neerhoudstang. Het ruim

naar beneden kan indien nodig op en neer op de stang worden aangepast om lichte druk uit te oefenen op het werk dat wordt geleid. Deze beugel zorgt ervoor dat uw project op zijn plaats blijft wanneer boorbeitel en -bit worden losgelaten en uit het gat worden getrokken dat u aan het boren was.

1. Steek de twee gebogen geleidestangen (H) in de horizontale gaten die zich bevinden

aan weerszijden van de stang die het gietstuk vasthoudt, en zet ze op hun plaats vast met de meegeleverde vleugelmoeren.

1. De geleidestangen moeten dus aan de voorkant van uw werk worden geplaatst

zodat ze druk uitoefenen op het hout en je project tegen het hek duwen.

1. Plaats uw werkstuk op de boormachinetafel en pas de tafelhoogte aan zodat de beitel en de boor ongeveer 1/2 inch boven het werk uitsteken.
2. Bepaal de diepte van het gat dat u wilt boren en stel de diepteaanslag van de boor in tot deze afstand.
3. Stel de afrasteringsafstand zo in dat de beitel en de bit zich op de gewenste locatie bevinden.

Dit is nodig voor het boren van het gat.

Markeer uw werkstuk met de exacte locatie van de gaten die moeten worden geboord.

worden geboord.

Zet uw werkstuk vast tegen het hekwerk met de geleidestangen en ook met de bevestigingsbeugel.

Verplaats het hek naar binnen of naar buiten totdat de beitel precies is uitgelijnd met de penlijnen die op uw werk zijn gemarkeerd.

Zet het hek op zijn plaats vast met de twee zeskantbouten die door het gietstuk, het hek en de boortafel lopen.

• Bediening.

1. De beste boormachinesnelheden liggen tussen 650 en 1800 tpm.
2. Gebruik lagere snelheden op hardhout.
3. Zorg ervoor dat de beitel vierkant/evenwijdig aan de geleider staat.
4. Testboor op restmateriaal van hetzelfde hout als uw project om de boorposities en de snelheid van de boormachine te bepalen.
5. Snijd eerst de buitenkant en de uiteinden van het gat en maak vervolgens overlappende sneden

tussen de twee om het gat af te maken.

1. Breng de beitel vaak omhoog om spanen te verwijderen en verstopping te voorkomen.

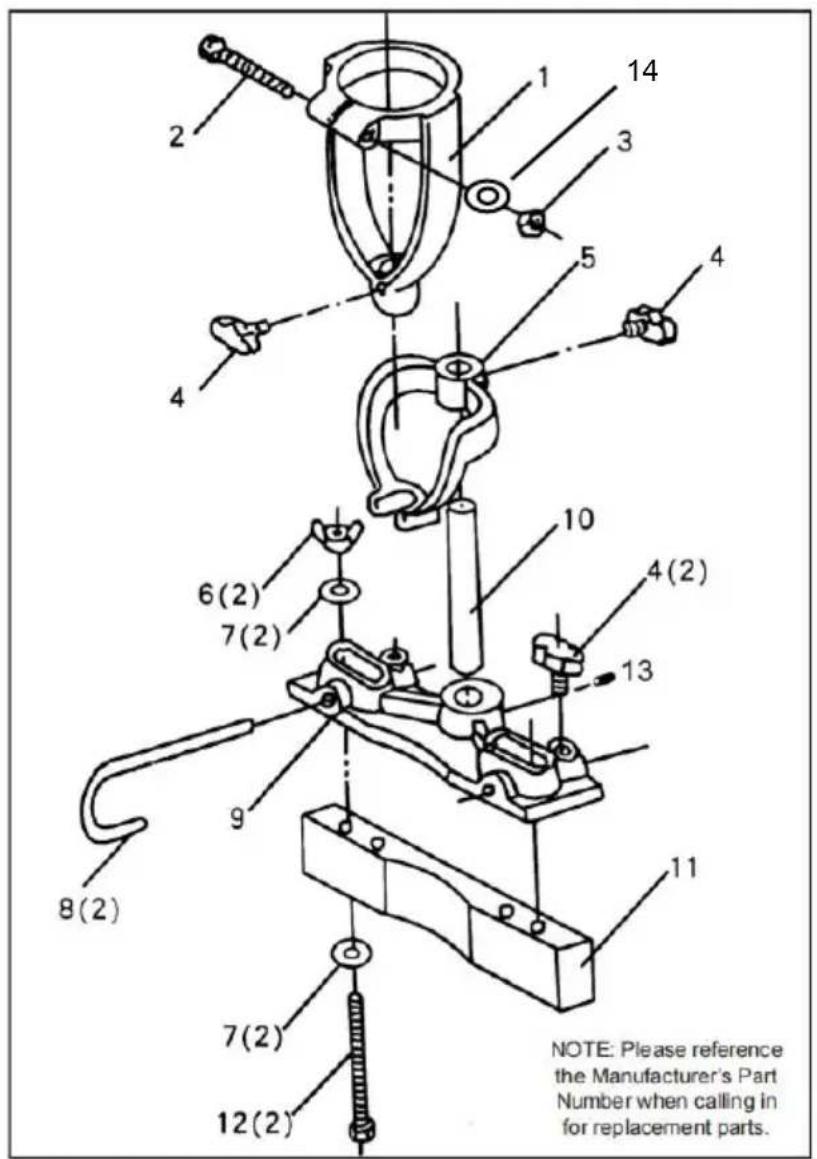

●Exploded view van het productonderdeel.

SLEUTEL NR	BESCHRIJVING	SLEUTEL NR	BESCHRIJVING
1	Beitel houder	2	5/16-18 x 2-1/2” Bout
3	5/16-18 Zeskantmoer	4	Vleugelmoer met schroefdraad
5	Houd de beugel vast	6	5/16-18 Vleugelmoer
7	Wasmachine	8	Gebogen geleidestangen
9	Hengel Casting vasthouden	10	Houd de stalen staaf ingedrukt
11	Schutting	12	5/16-18 x 4” Bout
13	Hex schroef	14	Wasmachine
15	Beitels en boren (1/4, 5/8 , 3/8, 1/2) *4 (niet afgebeel
