MODE D'EMPLOI C300PLUS Vevor
Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous uniquement
représente une estimation des économies dont vous pourriez bénéficier en achetant certains outils
avec nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vérifier soigneusement
lorsque vous passez une commande chez nous si vous réalisez réellement une économie de moitié par rapport aux plus grandes marques.
VEVOR®
OUTILS ROBUSTES, MOITIÉ PRIX
RESPIRATEUR DE PLONGÉE
MODÈLE : C300PLUS
Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :
Assistance technique et certificat de garantie électronique www.vevor.com/support
Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous vous informerons en cas de mise à jour technologique ou logicielle de notre produit.
- Ce produit convient aux activités de pataugeoire telles que la plongée avec tuba,
l'enseignement de la plongée récréative et de la plongée en salle, et la profondeur maximale
applicable ne doit pas dépasser 10 mètres sous l'eau ;
- Lorsqu'il est utilisé comme dispositif de sauvetage d'urgence sous-marin ou comme dispositif d'air de secours
pour équipements de plongée professionnels, la profondeur maximale applicable
est inférieure à 30 mètres sous l'eau. Dans ce cas, il est
utilisé comme réserve d'air de secours.
AVERTISSEMENT
- Ce produit convient aux eaux d'une profondeur inférieure à 10 mètres ;
- Lorsqu'il est utilisé comme dispositif de secours sous-marin, sa profondeur maximale peut atteindre 30 mètres. Dans ce cas, il ne peut être utilisé que comme réserve d'air de secours d'urgence ;
- Avant utilisation, il est fortement recommandé de suivre une formation technique de plongée sous-marine et d'obtenir les certificats associés auprès d'un organisme de certification valide. Il est dangereux pour les personnes non certifiées par un organisme professionnel d'utiliser ce produit, et des blessures graves ou la mort peuvent survenir ;
- Ce produit est adapté aux eaux dont la température est supérieure à 10 degrés Celsius, avec l'approbation des gestionnaires des eaux ; veuillez observer attentivement l'environnement environnant avant utilisation pour vous
assurer que les eaux sont sûres et sans danger ; méfiez-vous des collisions avec les navires de passage ;
- Veuillez gonfler le produit avant utilisation et vérifier s'il présente d'éventuels dommages ou fuites d'air. Ne l'utilisez pas s'il est endommagé, s'il fuit ou s'il présente d'autres signes de dysfonctionnement ;
- La pression maximale de ce produit est de 20 MPa et il ne peut être rempli qu'avec de l'air comprimé conforme aux exigences de respiration humaine. Le remplissage avec d'autres gaz indésirables peut entraîner le blocage du dispositif de filtrage interne et des canaux ;
- Veuillez stocker le produit dans un endroit frais et sec, à l'abri de la lumière directe du soleil ; ne le stockez pas dans le coffre d'une voiture ou dans un endroit à haute température ; il est interdit de jeter ce produit au feu ;
- Il s'agit d'un produit de haute précision, veuillez ne pas le démonter sans autorisation. Les non-professionnels peuvent endommager le produit ;
- N'utilisez pas ce produit seul dans l'eau, il faut plus de deux compagnons ;
- En cas de danger, ce produit ne peut pas assurer la protection de sécurité personnelle ; il peut seulement fournir une quantité appropriée d'air comprimé au corps humain comme source d'air respirable.
- Après utilisation, assurez-vous de nettoyer le produit avec de l'eau propre et de le sécher avant de le ranger.
- Lorsque la pression est inférieure à 2 MPa, veuillez remonter à la surface de l'eau, puis l'utiliser après avoir rempli à nouveau d'air.
- Veuillez vous entraîner en eau peu profonde lorsque vous utilisez ce produit pour la première fois.
- Il est strictement interdit d'utiliser ce produit après avoir bu de l'alcool ou pris des drogues, sinon cela entraînera de graves conséquences.
- Il est strictement interdit aux enfants de moins de 14 ans et aux personnes âgées de plus de 60 ans d'utiliser ce produit. Les mineurs de plus de 14 ans doivent l'utiliser sous la surveillance d'un adulte.
Les femmes enceintes, les patients et les autres personnes qui ne sont pas aptes à la plongée ou à la natation ne sont pas autorisés à utiliser ce produit.
| Modèle | C300PLUS |
| Pression maximale applicable | 20 MPa |
| Volume du cylindre unique | 0,5 L |
| Modèle | Numéro d'article | Bouteille de gaz (PCS) | 1ère génération pompe à air | 2e génération pompe à air | adaptateur | Sаç à dos | Masqu' e de plongé | Sac de rangement | sac à bandoulière | Corde perdue | Lunettes de plongée |
| C300PLU S | C300PLUS-B6-US | 1 | - | 1 | - | - | 1 | 1 | - | 1 | - |
| C300PLUS-B6-EU | | | | | | | | | | |
| C300PLUS-A6-US | 1 | - | - | - | - | 1 | 1 | - | 1 | - |
| C300PLUS-A6-EU | | | | | | | | | | |
| C300PLUS-A7-US | 1 | - | - | 1 | - | 1 | 1 | 1 | 1 | - |
| C300PLUS-B2-EU | 1 | 1 | - | - | - | - | - | 1 | 1 | - |
| C300PLUS-A2-EU | 1 | - | - | - | - | - | - | 1 | 1 | - |
| C300PLUS-C2-US | 2 | 1 | - | 1 | - | - | 1 | 2 | 2 | 2 |
| ARTI
CLE | Nom | Qtré | ARTI
CLE | Nom | Qtré |
| 1 | Joint torique vert | 1
pièce | 3 | Un lot de caractères | 1
pièce |
| 2 | Joint torique noir | 1
pièce | 4 | manuel | 1
pièce |

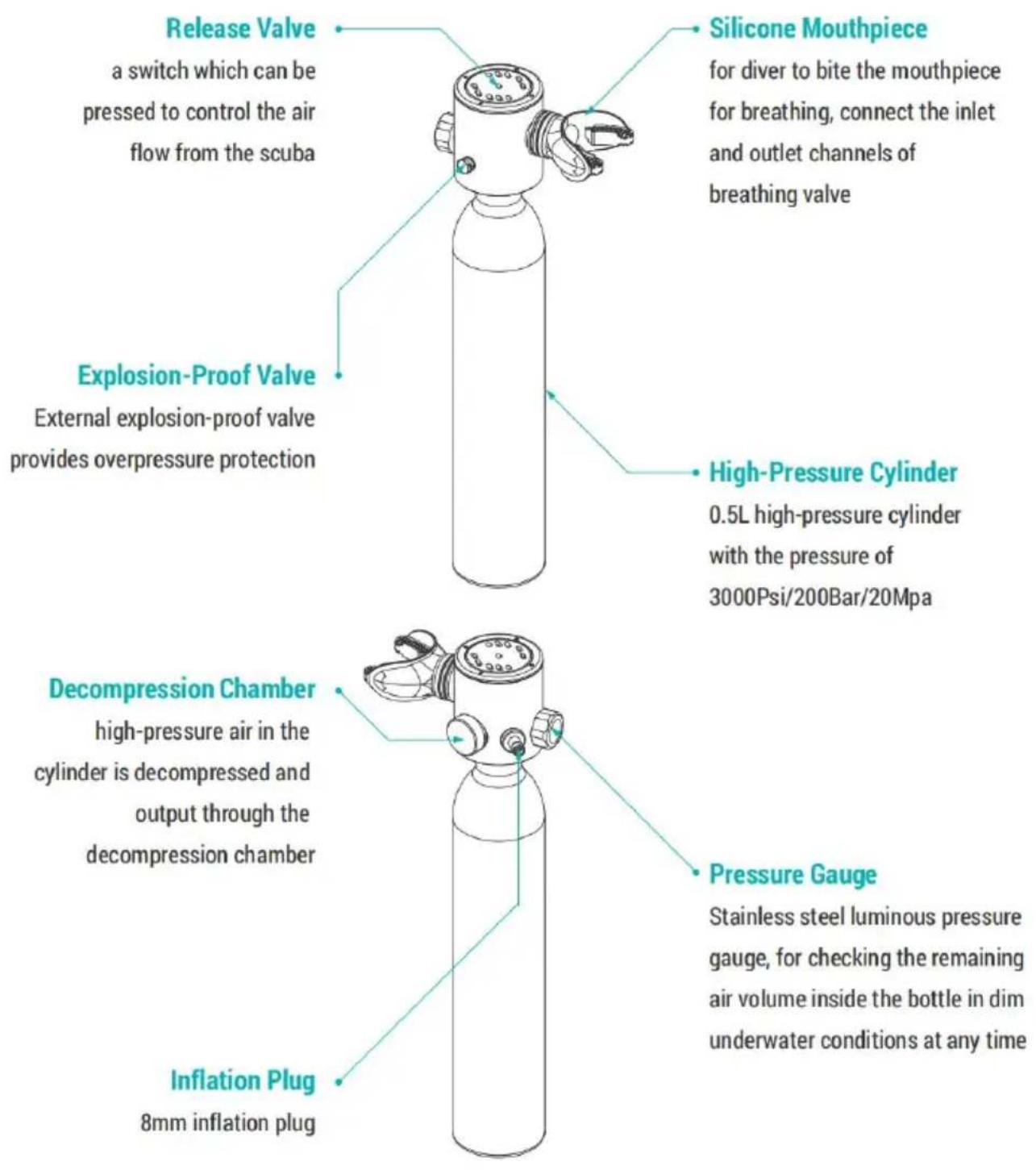

STRUCTURE DU PRODUIT

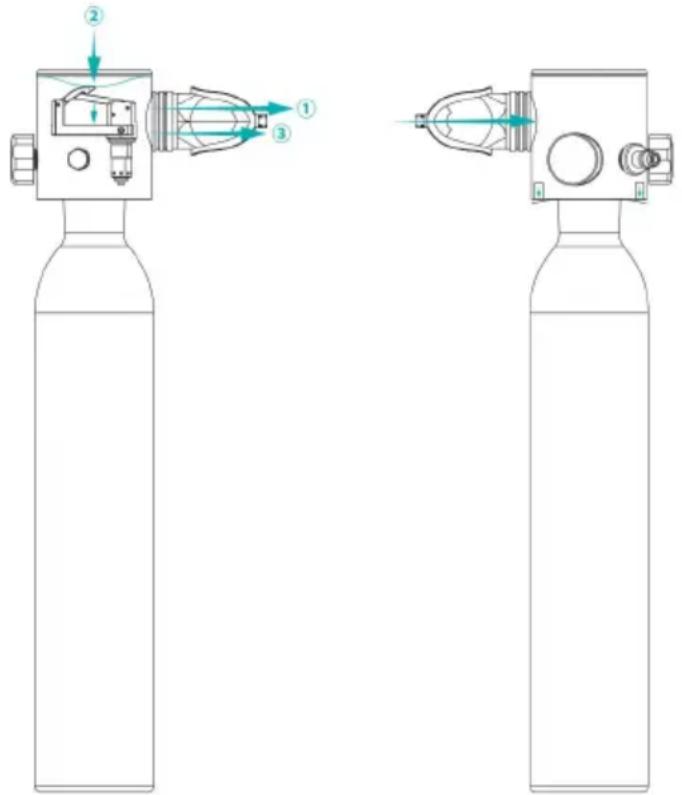

- Lorsque le plongeur mord l'embout buccal et inspire, la pression dans la cavité diminue, ce qui incite la soupape de décharge à s'ouvrir vers le bas afin que l'air s'écoule dans la cavité buccale par l'embout buccal.
- Lorsque le plongeur mord l'embout buccal et expire, le gaz expiré s'écoule dans la cavité, ce qui augmente la pression dans la cavité et provoque le mouvement du joint en silicone dans la valve au bas du cylindre pour l'ouvrir.
Le gaz est évacué vers l'extérieur par les deux orifices d'échappement.
TUTORIEL D'UTILISATION
1. Assemblage
Le scaphandre C300 PLUS est divisé en deux parties : le robinet de la bouteille et la soupape haute pression.
Cylindre. Lors de la réception du produit, veuillez vérifier les éventuelles pièces manquantes.
Retirez le manchon de protection de la vis au bas de la vanne du cylindre et vérifiez la connexion du filetage. Après avoir soigneusement vérifié, veuillez serrer le cylindre.
valve et gonflez-la avant utilisation.
2. Inflation
- Veuillez vérifier toute fuite d'air éventuelle lors du gonflage. En cas de fuite, arrêtez immédiatement le gonflage ; le gaz est rempli d'air comprimé (il est strictement interdit de remplir avec de l'oxygène pur ou d'autres gaz nocifs pour le corps). Lorsque la pression d'air dans le cylindre atteint 3000 psi / 200 bar / 20 MPa, arrêtez le gonflage immédiatement pour éviter tout accident.
- Méthodes de gonflage courantes : gonflage à pompe électrique, gonflage à pompe manuelle et gonflage par adaptateur. Lorsque les outils susmentionnés sont utilisés, veuillez vous assurer que
la pression peut atteindre 3000 psi / 200 bar / 20 MPa, sinon le cylindre
ne sera pas complètement rempli. Lorsque la pompe électrique/manuelle est utilisée pour le gonflage,
un séparateur huile-eau doit être équipé.
- L'air comprimé rempli doit répondre aux exigences de la respiration humaine pour vous assurer que l'air est pur et sans danger pour le corps humain. Si l'air comprimé adapté au corps humain n'est pas rempli comme requis, le système de filtration ou le canal
dans la valve du cylindre peut être bloqué et provoquer un dysfonctionnement.
3. Libération de la pression
Appuyez sur la soupape de décharge située sur le dessus de la valve du cylindre pour libérer la pression.
Si une fuite d'air se produit après le remplissage d'air, relâchez la pression de cette et vérifiez
le dysfonctionnement.
4. Mode d'emploi
Avant utilisation, veillez à vérifier toute fuite d'air ou infiltration d'eau dans les voies respiratoires.
cavité de la valve de la bouteille. En cas de fuite d'air, arrêtez immédiatement de l'utiliser.
En cas d'infiltration d'eau, veuillez vidanger l'eau avant utilisation. Le fonctionnement spécifique
est présenté comme suit :
- Gardez l'embout buccal dans la bouche, mordez la partie en silicone avec les dents,
fermez la
bouche hermétiquement. Appuyez sur le capuchon en silicone situé sur le dessus de la valve du cylindre pour décharger le
l'eau dans la cavité respiratoire par l'air libre, puis avoir une respiration normale avec la bouche.
- Vérifiez s'il y a des corps étrangers (tels que du sable, etc.) dans la cavité respiratoire. Le cas échéant, veuillez nettoyer à temps avant utilisation.
- N'utiliser qu'après avoir éliminé les risques de sécurité. Lors de l'utilisation, vous pouvez respirer
normalement en mordant complètement l'embout buccal.
DÉPANNAGE COURANT
| Inquiétér | Méthode de réparation |
| Fuite d'air au niveau du raccord en manomètre et le robinet de la bout AirFuite au niveau de la connexion en bouchon de gonflage de 8 mm et valve du cylindre ? | Utilisez une clé pour serrer le manomètre et le bouchon de gonflafin d'éliminer le dysfonctionnement. |
| Fuite d'air au niveau de la connexion entre la valve du cylindre et le cylindre ? | Retirez le joint et les autres access du basde la vanne du cylindre dans l'ordre réorganisez-les correctement et réinstallezde retard dans l'ordre. La valve doit alignée avec la vis de cylindre et serraient pour éliminer le dysfonctionnement. |
| Fuite d'air au niveau du port du bouchon de gonflage ? | Retirez le bouchon de gonflage, retire le caoutchouc en forme de Oanneau en bas et nettoyer/remplacer |
avec de l'eau propre, essuyer l'eau et réinstallez-le à son emplacement d'origine. Serrez-le pour éliminer le dysfonctionnement.
STOCKAGE ET ENTRETIEN
1. Conditions de stockage :
- Il doit être stocké dans un endroit avec une température ambiante de 5 °C à 30 °C et une humidité relative de 40 % à 70 % ;
- Il ne doit pas être placé à moins d'un mètre d'une source de chaleur et exposé à la lumière directe du soleil. L'entrepôt où est stocké le matériel de plongée ne doit pas contenir d'huiles, d'acides, d'alcalis ou d'autres substances gazeuses qui peuvent endommager le matériel et le caoutchouc.
2. Conditions de transport :
Le 300Plus Scuba est petit et léger, il est donc très
pratique à transporter. Les chocs violents et les vibrations pendant le transport doivent être évités. Il doit être maintenu propre, sans contact avec des huiles, acides, alcalis ou autres substances qui endommagent le caoutchouc et les tissus.
3. Entretien du produit :
- Ce produit doit être inspecté ou entretenu une fois par an par un technicien agréé, un revendeur ou un organisme de plongée professionnel afin de s'assurer qu'il peut fonctionner normalement.
- Les cylindres doivent être testés hydrostatiquement tous les 5 ans.
- Une inspection visuelle annuelle est recommandée et le cylindre doit être inspecté pour la corrosion, les bosses, les fissures ou autres dommages, tant à l'intérieur qu'à l'extérieur.
- Le joint torique est une pièce vulnérable. S'il est endommagé pendant l'utilisation, veuillez le remplacer immédiatement.
4. Conditions de mise au rebut
Le produit doit être éliminé si les cas suivants se produisent :
Le produit lui-même est endommagé, c'est-à-dire qu'il répond aux exigences d'élimination et ne peut plus être utilisé ; par exemple, le boîtier du cylindre est cassé, le
La vis de la soupape de la bouteille est endommagée ou déformée, la soupape de bouteille ou
le cylindre est déformé.
- N'utilisez pas ce masque pour la plongée libre ou la plongée sous-marine.
- Veuillez lire et suivre attentivement les instructions du manuel avant d'utiliser ce masque.
- Les enfants de moins de 12 ans doivent être surveillés par un adulte pour utiliser le masque. N'essayez pas de retirer le film antibuée à l'intérieur du masque. Gardez le masque à l'abri du sable.

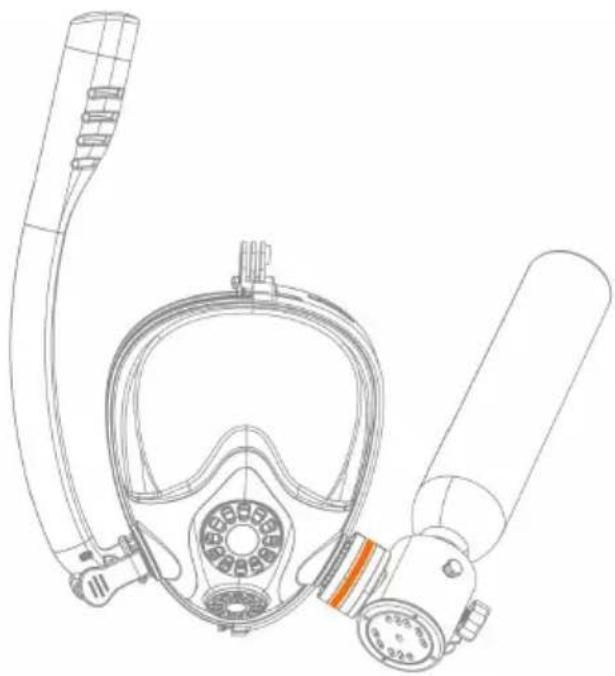

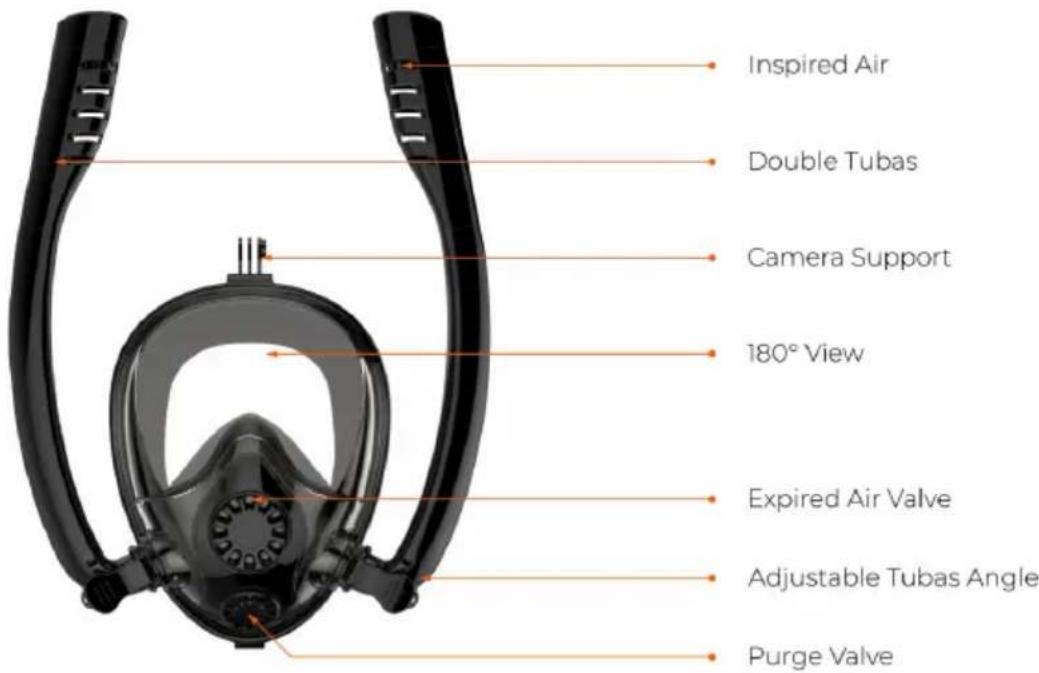

- Composé de MASQUE DE PLONGÉE

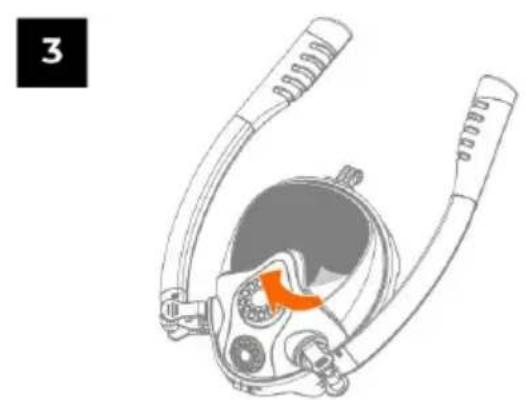

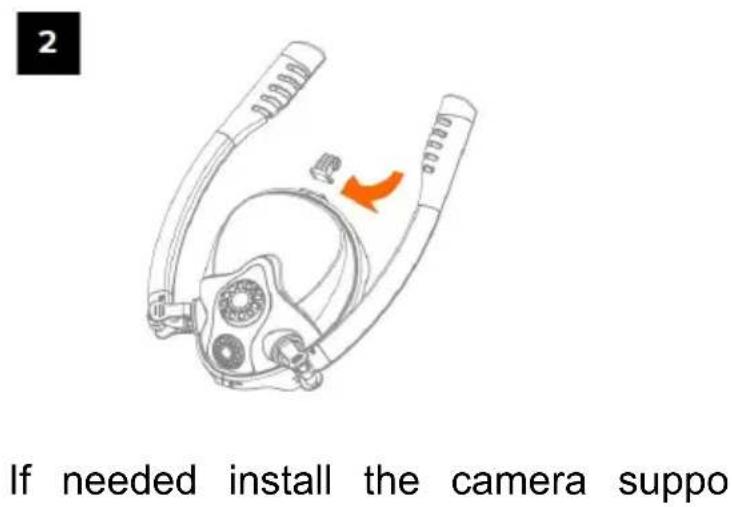

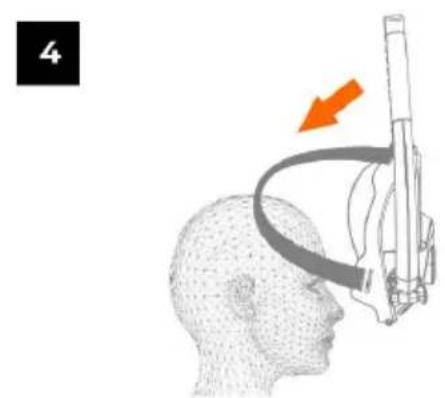

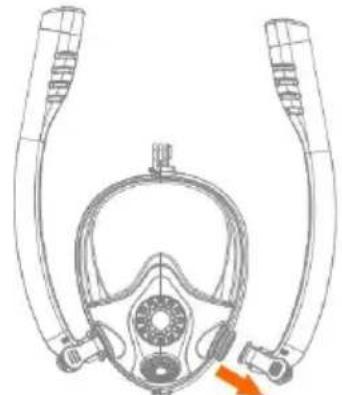

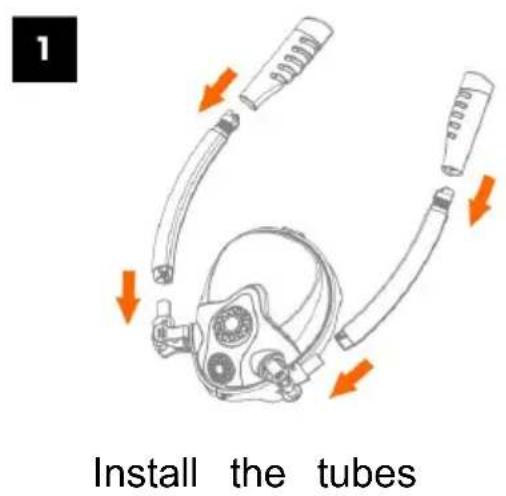

2. Mode d'emploi
Comment installer une mini bouteille de plongée ?
3. Entretien et précautions
- Veuillez rincer et sécher votre masque avant de le mettre dans votre sac.
- Retirez les tubes pour un stockage plus efficace.
- Pour augmenter la durée de vie du produit, ne le stockez pas avec des objets tranchants.
- Nous déclinons toute responsabilité en cas de mauvaise utilisation.
- Des pauses régulières, en retirant le masque, sont recommandées toutes les 30 minutes.

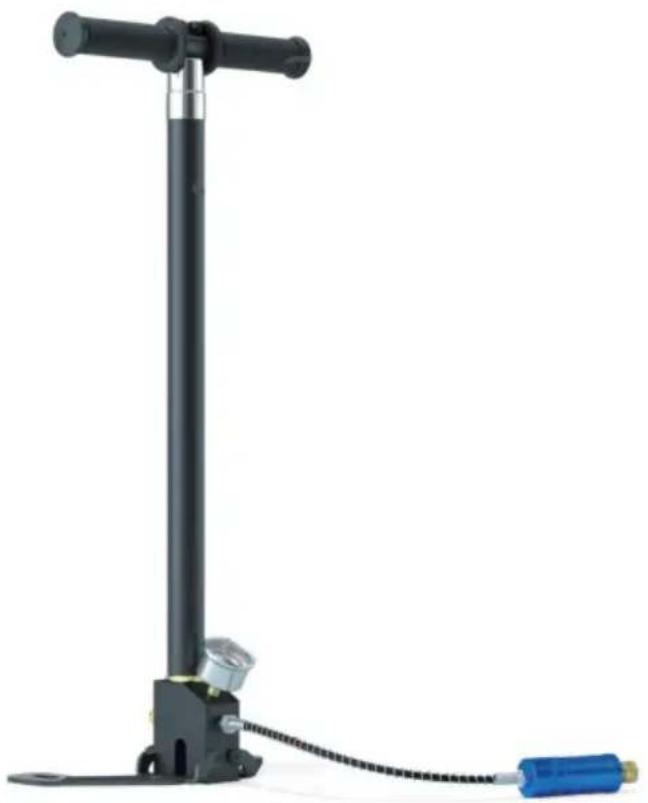

INTRODUCTION À LA POMPE À AIR DE PREMIÈRE GÉNÉRATION
Précautions
- Une fois la nouvelle bouteille de gaz installée, il est nécessaire de vérifier s'il y a des fuites d'air. Après l'assemblage, utilisez le bouchon illustré sur la figure ci-dessus, vissez-le dans la tête femelle, puis pompez jusqu'à 10 MPa. Observez si l'aiguille du manomètre baisse. Si l'aiguille du manomètre ne baisse pas, cela prouve qu'il n'y a pas de fuite. Si le manomètre baisse, il y a une fuite. Vous pouvez mettre le tuyau d'air du manomètre de base dans l'eau pour pomper de l'air afin de tester et d'observer où l'air fuit. Serrez-le un peu et il n'y aura pas de fuite d'air.
- Une fois la pompe à air terminée, la pression doit être relâchée avant de pouvoir retirer le joint. Desserrez la vis de décompression comme indiqué ci-dessus pour relâcher la pression.
Il n'est pas nécessaire d'ajouter de l'huile de lubrification au nouveau cylindre à gaz, celle-ci a été ajoutée avant de quitter l'usine. La quantité d'huile de silicone ne doit pas être trop importante. Il est normal que l'air soit hors pression lorsque le réseau n'est pas connecté au test vide. Le fonctionnement de la pompe consiste à comprimer le gaz de haut en bas pour atteindre l'objectif de compression à plusieurs étages.

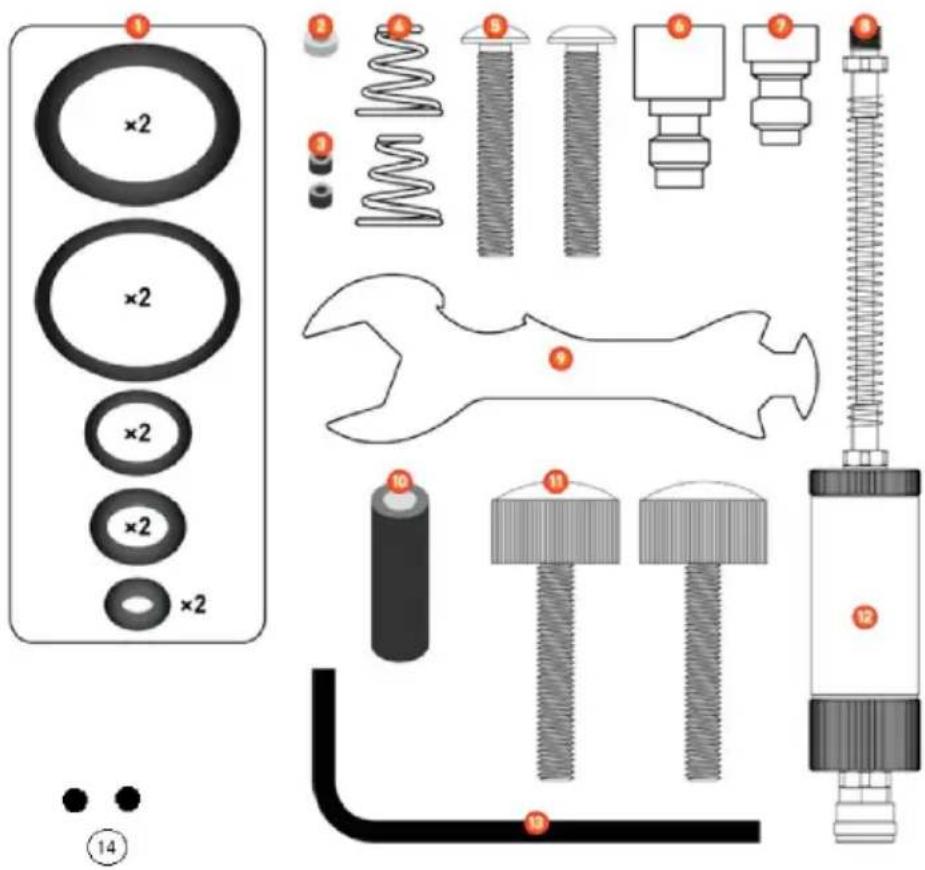

1. Liste des accessoires
| ARTI CLE | Nom | Qté | ARTI CLE | Nom | Qté |
| 1 | Joints toriques de rechange | 10 pièces | 8 | Tuyau d'air à haute pression | 1 piece |
| 2 | Rondelles blanches | 1 piece | 9 | Clé spéciale | 1 piece |
| 3 | Rondelles noires | 2 pièces | 10 | Tige de carbone pour séparateur huile-eau | 1 piece |
| 4 | Ressorts de piston haute pression | 2 pièces | 11 | Vis de poignée | 2 piece |
| | | | | s |
| 5 | Vis | 2 pieces | 12 | Séparateur huile-eau | 1 piece |
| 6 | Adaptateurs gonflables | 1 piece | 13 | Clé hexagonale | 1 piece |
| 7 | Fiches d'essai | 1 piece | 14 | Bille d'étanchéité unidirectionnelle | 2 pieces |

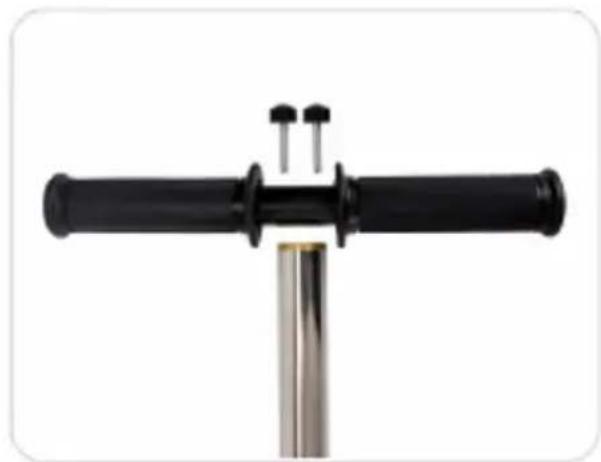

2. Étapes d'assemblage
Remarque : seules les pièces illustrées dans la figure ci-dessous sont utilisées dans le pack d'accessoires.

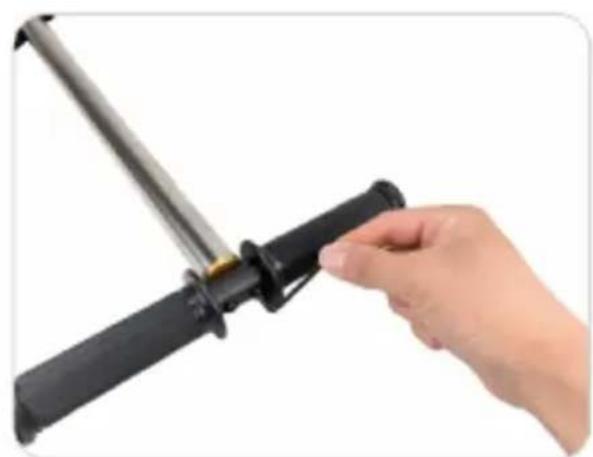

2.1 Situation 1 : Version à vis à un doigt
Boîtier de poignée de montage 1 : Serrer directement à la main
2.2 Situation 2 : Version à vis hexagonale
Montage du boîtier de poignée 2 : Serrez avec la clé hexagonale

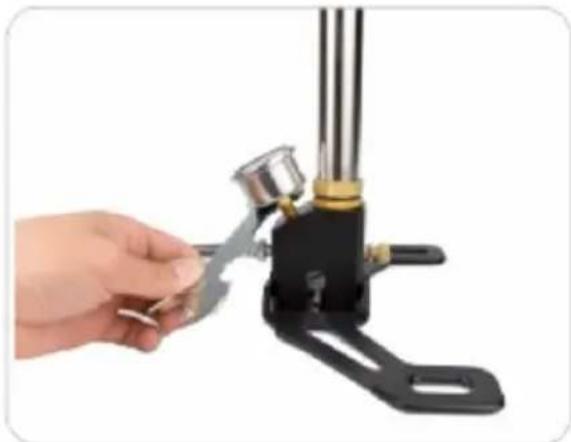

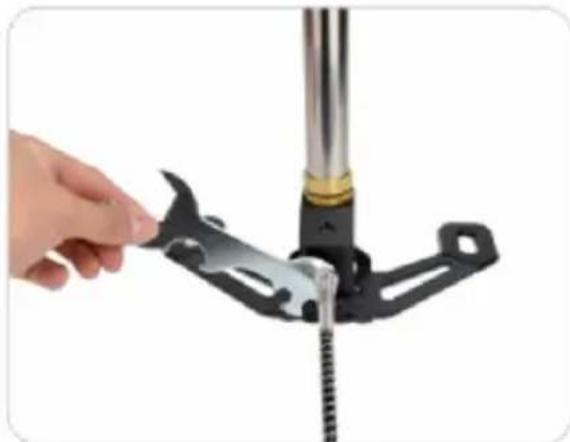

2.3 Installez le manomètre et le tuyau avec une clé.

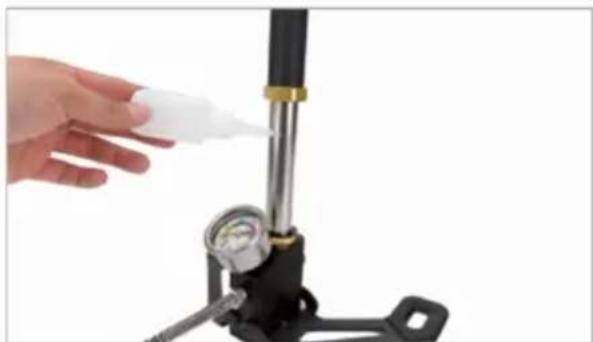

3. Ajouter de l'huile de lubrification
La nouvelle pompe n'a pas besoin d'être rechargée. Elle a été remplie en usine. Elle doit être rechargée une fois toutes les 1500 utilisations et à deux endroits (comme indiqué ci-dessous). Trois gouttes à un seul endroit. Après avoir fait le plein, videz la pompe 50 fois avant de l'utiliser.

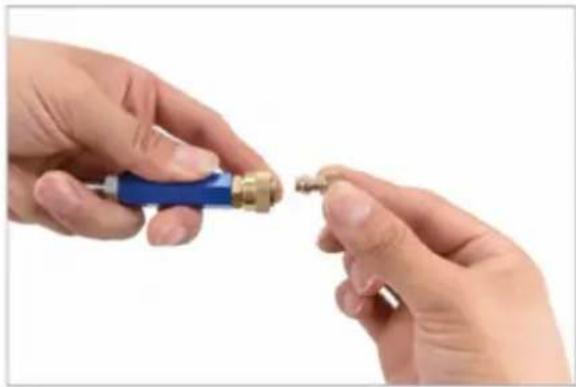

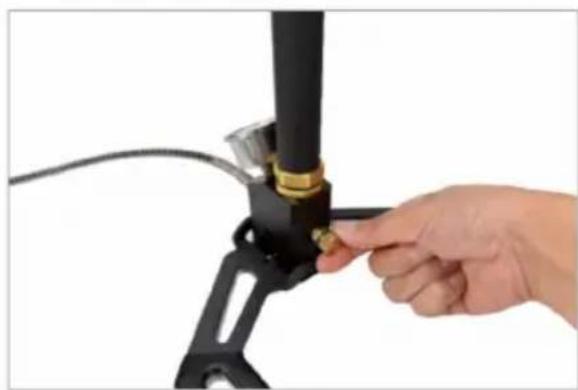

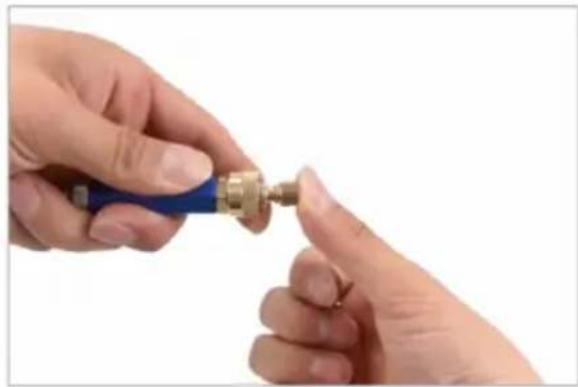

4. Méthode d'installation de la tête femelle
La méthode d'installation correcte de la tête femelle est la suivante : retirez la bague extérieure de la tête femelle, insérez la tête mâle ou la fiche de test, puis remettez la bague extérieure de la tête femelle en place. Comme indiqué sur la figure ci-dessous.

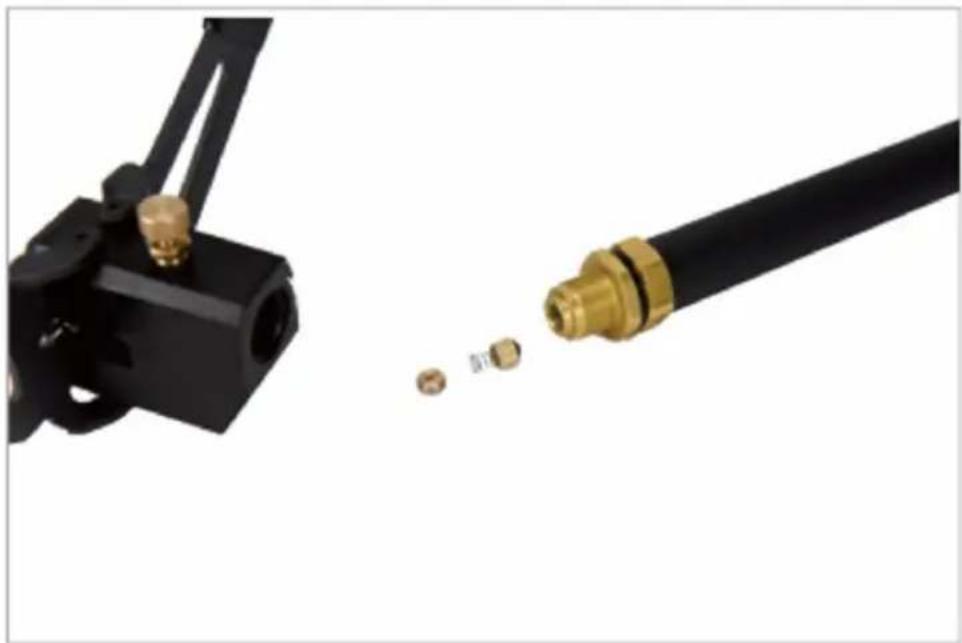

5. Nettoyage des clapets anti-retour
La valeur indicatrice du manomètre augmente lorsque le cylindre d'air est enfoncé et diminue lorsqu'il est tiré vers le haut ou rebondit automatiquement.
a. S'il y a une tache d'huile au niveau du clapet anti-retour, elle doit être nettoyée.
b. Si le joint torique du clapet anti-retour est endommagé, remplacez-le.
c. Si le ressort du clapet anti-retour est endommagé, remplacez-le (comme indiqué sur la figure ci-dessous).

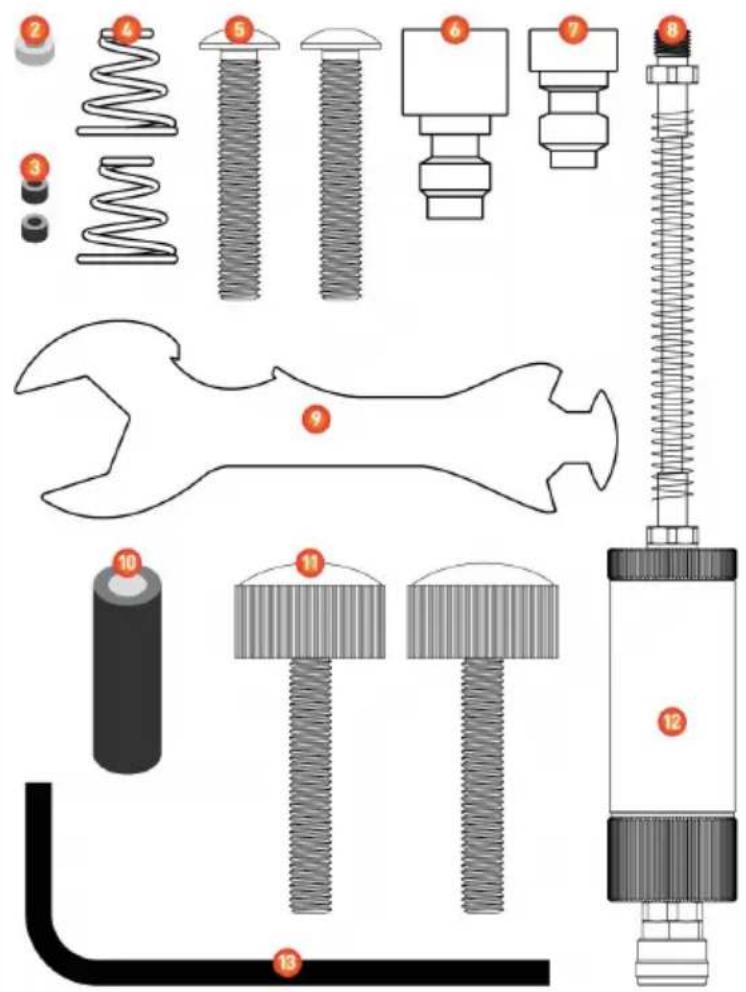

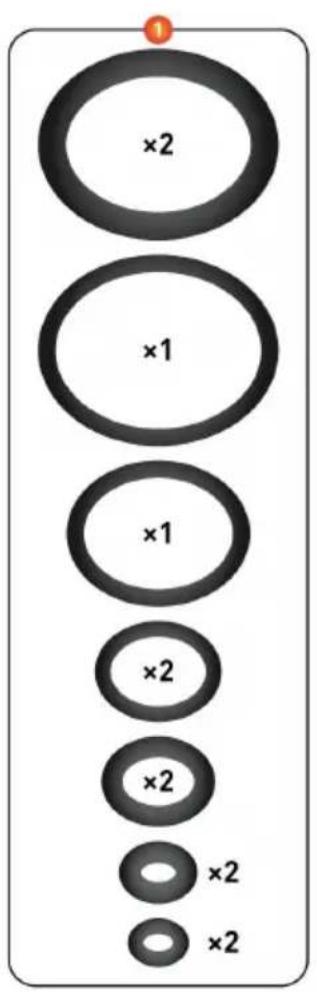

- Liste des accessoires
| ARTI CLE | Nom | Qté | ARTI CLE | Nom | Qté |
| 1 | Joints toriques de rechange | 12 pièces | 8 | Tuyau d'air haute pressio | 1 pièce |
| 2 | Rondelles blanches | 1 pièce | 9 | Clé spéciale | 1 pièce |
| 3 | Rondelles noires | 2 pièces | 10 | Tige de carbone pour séparateur huile-eau | 1 pièce |
| 4 | Ressorts de piston haute pression | 2 pièces | 11 | Vis de poignée | 2 pièces |
| 5 | Vis | 2 pièces | 12 | Séparateur huile-eau | 1 pièce |
| 6 | Adaptateurs gonflables | 1 pièce | 13 | Clé hexagonale | 1 pièce |
| 7 | Fiches d'essai | 1 pièce | 14 | | |

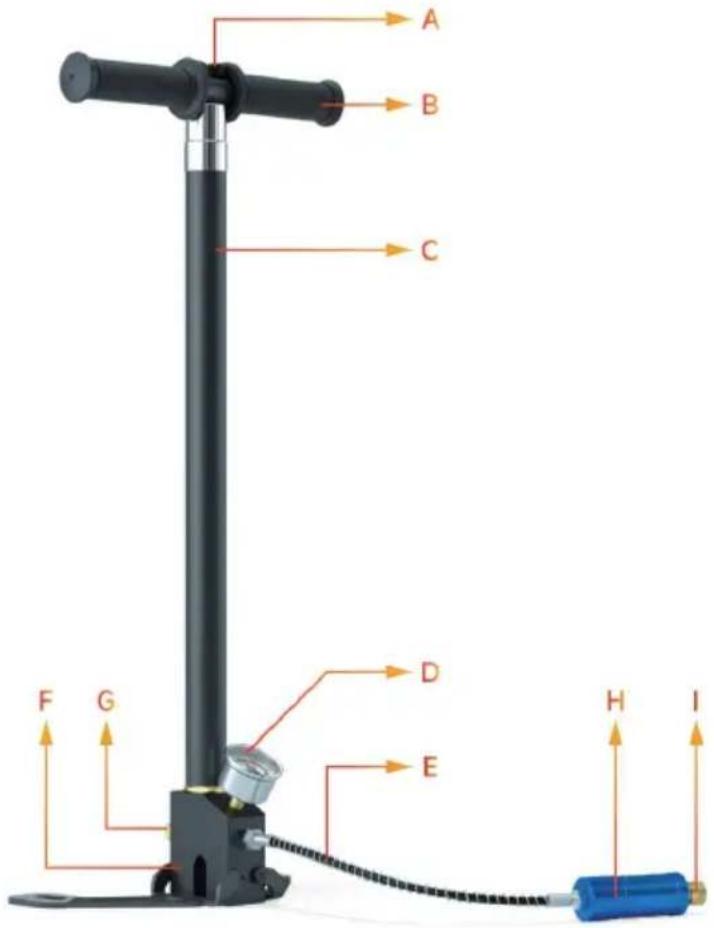

2. Notes d'installation
Assemblez comme indiqué sur la figure ci-dessous, utilisez une clé spéciale pour serrer les joints (manomètre, tuyau d'air de charge haute pression et séparateur huile-eau). (Remarque : une force modérée est suffisante, trop serrée provoquera une pression. Le joint en caoutchouc entre la table, le tuyau et la base est déformé et provoque des fuites. L'installation de la vis de la poignée doit être serrée. Ne pas desserrer.
3. Testez avant utilisation
Méthodes d'essai :
- Installez la fiche de test ;
- Serrez la soupape de surpression et gonflez à 10 MPa ; ouvrez la soupape de surpression pour libérer la pression du gaz ; 3. Resserrez la soupape de surpression et gonflez à 20 MPa ;
- Observez pendant environ deux minutes pour vérifier si le manomètre de la pompe baisse. Si le manomètre ne baisse pas, les performances de la pompe sont normales. Si l'aiguille du manomètre baisse, il est recommandé de mettre toute la base de la pompe, le tube de gonflage haute pression et le bouchon de test dans l'eau pour vérifier les fuites.
d'air.
4. Instructions
4.1 Veuillez vous familiariser avec le mode d'emploi avant toute utilisation. Une utilisation incorrecte peut causer des blessures à l'utilisateur ou endommager la pompe. 4.2 Raccordez d'abord le cylindre d'air au réseau à gonfler. (Veuillez lire le manuel correspondant pour vous familiariser avec le contenu du port de connexion gonflable de l'appareil). 4.3 Vérifiez si la soupape de surpression est serrée. Si elle est desserrée, serrez-la. 4.4 Lors du gonflage, appuyez vos deux pieds sur la plaque inférieure de la pompe pour assurer la stabilité de la pompe. 4.5 Placez le récipient à gonfler à plat sur une surface horizontale. Puis commencez à gonfler. 4.6 Une fois le gonflage terminé, tournez la soupape de surpression du cylindre d'air pour évacuer le mélange huile-eau généré pendant le processus de gonflage.
Avertissement de danger
Après le gonflage, ne relâchez pas la pression tant que la soupape de surpression n'a pas relâché la pression. Ne démontez pas les connecteurs s'ils sont sous pression. Le démontage des connecteurs peut entraîner des blessures graves.
De plus, ne placez pas vos mains à proximité de la sortie d'air et ne les pointez pas vers quelqu'un ! Dans le cas contraire, des blessures graves pourraient survenir. Avant de gonfler le conteneur, veuillez vous familiariser avec les capacités du conteneur et ses paramètres.

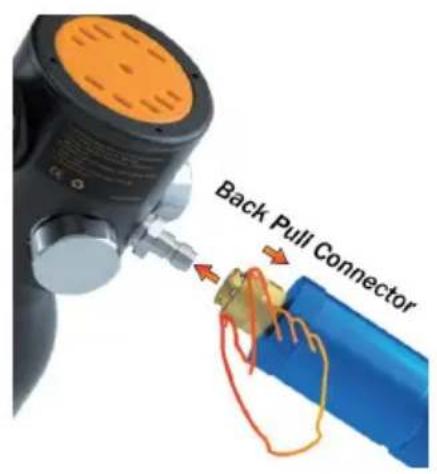

Méthode de démontage du connecteur rapide de 8 mm (comme indiqué sur l'image)
5. Problèmes courants et solutions
5.1 Une fois la bouteille de gaz connectée au conteneur, après une période de gonflage, la pression est toujours affichée à zéro ou la vitesse de pression augmente très lentement. Analyse du problème : fuite.
Solution : placez la base de la pompe, le tube de gonflage haute pression et le bouchon de test dans l'eau pour vérifier les fuites.
5.2 Pendant le processus de pompage, la pompe à air pompe fortement et aspire automatiquement lorsqu'elle est tirée jusqu'au bout ?
Analyse du problème : Il y a un problème avec l'aiguille de la soupape unidirectionnelle du groupe de pistons à trois étages.
Solution :
- Ouvrez la soupape de décharge d'air, démontez le tube extérieur et la vis de connexion de la poignée (une seule) et versez de l'eau ou du silicone. Après le remontage, séchez l'air plusieurs fois de suite rapidement pour évacuer les divers objets coincés dans la valve.
- Retirez le groupe de pistons à trois étages, recherchez la cause de la fuite d'air et remplacez le piston d'étanchéité.
5.3 Plus vous pompez, plus vous pompez et poussez fort ?
Analyse du problème : Il y a une grave pénurie d'huile dans la pompe.

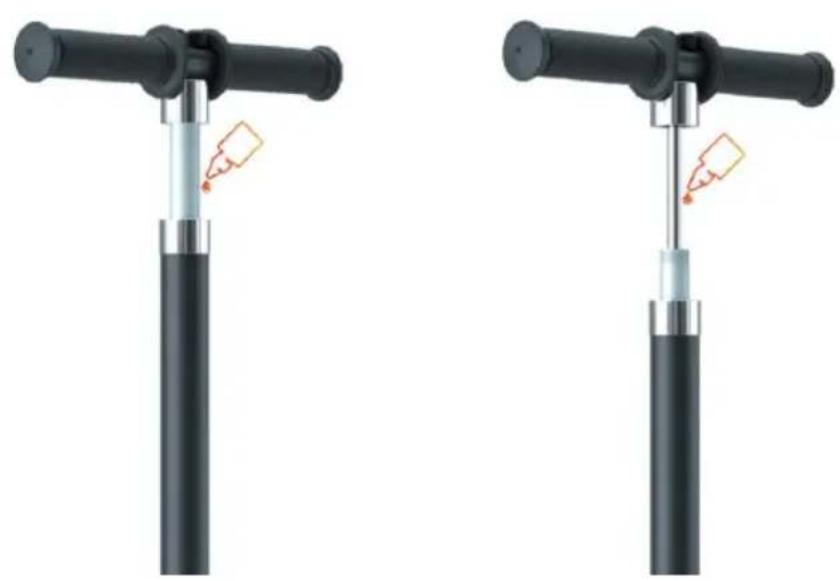

Solution : Ajoutez 2 à 3 gouttes d'huile lubrifiante spéciale dans le tube secondaire et le tube tertiaire de la bouteille de gaz. (Remarque : après avoir fait le plein, il faut vidanger l'excès d'huile, puis la réutiliser.) (Voir la figure suivante) (La nouvelle pompe n'a pas besoin d'être ravitaillée, elle a été ravitaillée en usine et elle est ravitaillée tous les 500 pompages environ.)
5.4 Le manomètre ne revient pas à zéro ?
Analyse du problème : L'excès d'huile n'est pas vidangé proprement, et l'huile et le gaz se dilatent à environ 20 MPa, et l'huile et le gaz se dilatent instantanément. Si la pression dépasse 40 MPa, le manomètre sera endommagé en raison d'une surcharge, ou la pression de la bouteille de gaz sera endommagée pendant le transport. La montre a été violemment secouée, ce qui a fait bouger les aiguilles.
Solution : remplacer le manomètre.
Fabricant : Shanghaiuxinmuyeyouxiangonsi
Adresse : Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.
Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australie
Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
YH CONSULTING LIMITED.
