DYKRESPIRATOR
MODELL: C300PLUS
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som endast används av oss representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg med oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att verifiera försiktigt när du gör en beställning hos oss om du faktiskt gör det Sparande Halv i jämförelse med de främsta varumärkena.
VEVOR®
TOUGH TOOLS, HALF PRICE
DYKRESPIRATOR
MODELL: C300PLUS
BEHÖVER HJÄLP?
Har du produktfrågor? Behöver du teknisk support? Teknisk support och e-garanticertifikat www.vevor.com/support
Detta är den ursprungliga instruktionen. Läs alla bruksanvisningar noggrant innan du använder VEVOR. VEVOR förbehåller sig en tydlig tolkning av produktens utseende.
Varning - För att minska risken för skada måste användare läsa bruksanvisningen noggrant.
- Denna produkt är lämplig för vattenaktiviteter som snorkling, fritidsdykning och inomhusdykning undervisning och max tillämpligt djup är inte mer än 10 meter under vattnet;
- När den används som undervattensräddning eller reservluftleverans för professionell dykutrustning, det maximala tillämpliga djupet är inom 30 meter under vattnet. I det här fallet kan den bara användas som nödlufttillförsel.
VARNING
Denna produkt är lämplig för vatten inom 10 meters djup; - När den används som undervattensräddning kan det maximala djupet nå 30 meter. För närvarande kan den endast användas som reservluftförsörjning. - Före användning rekommenderas du starkt att delta i och skaffa teknisk dykutbildning och tillhörande certifikat från giltig auktoriserad institution. Det är farligt för dem som inte har auktoriserats av en professionell institution att använda denna produkt och allvarlig skada eller dödsfall kan inträffa. - Denna produkt är lämplig för vatten över 10 grader Celsius med godkännande av vattenförvaltare, observera noggrant den omgivande miljön innan användning för att säkerställa att vattnet är säkert utan några faror. - Blås upp produkten före användning och kontrollera eventuella skador eller luftläckage. Använd inte när den är skadad, läcker eller har tecken på funktionsfel. - Det maximala trycket för denna produkt är 20 MPa och den kan fyllas med tryckluft i enlighet med kraven för mänsklig andning. - Vänligen förvara produkten på en sval och torr plats borta från direkt solljus, förvara den inte i bilens bagageutrymme eller på en plats med hög temperatur, det är förbjudet att kasta denna produkt i eld; - Den tillhör en högprecisionsprodukt, ta inte isär produkten utan
tillstånd. Icke-professionella kan orsaka skador på produkten.
- Använd inte denna produkt ensam i vattnet, mer än två följeslagare behövs;
- I händelse av fara kan denna produkt inte ge personligt säkerhetsskydd, den kan bara ge en korrekt mängd tryckluft till människokroppen som en källa för andningsluft;
- Efter användning, se till att rengöra produkten med rent vatten och torka den innan förvaring;
- När trycket är mindre än 2MPa , gå till vattenytan och använd den sedan efter att ha fyllt på luft igen;
- Vänligen öva i grunt vatten när du använder denna produkt för första gången;
- Det är strängt förbjudet att använda denna produkt efter att ha druckit alkohol eller tagit droger, annars kommer det att orsaka allvarliga konsekvenser;
- Det är strängt förbjudet för barn under 14 år och seniorer över 60 att använda denna produkt utan uppsikt av vuxna, patienter och andra personer som inte är lämpliga för dykning/simning är förbjudna att använda denna produkt.

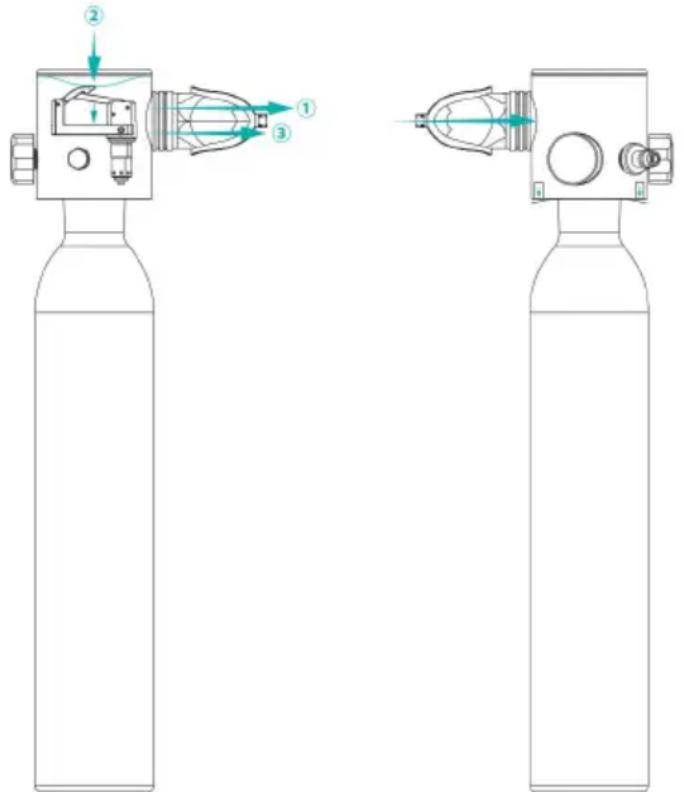

- När dykaren biter i munstycket och andas in, trycket i hålrummet minskar för att få utlösningsventilen att öppna nedåt så att luften strömmar ut i munhålan genom munstycket. 2. När dykaren biter i munstycket och andas ut strömmar den utandningsgas in i kaviteten för att öka trycket i kaviteten, för att uppmana enkelriktad silikonpackning i ventilen i botten av cylindern att öppna, och gasen släpps ut till utsidan genom de två avgashålen.
OPERATIONSGUIDE
1. Montering
C300 PLUS scuba är uppdelad i två delar: cylinderventilen och högtryckscylinder. När du tar emot produkten, kontrollera eventuella saknade delar. Ta bort skruvskyddshylsan i botten av cylinderventilen och
Kontrollera gänganslutningen. Efter noggrann kontroll, dra åt cylinder ventilen och fyll på för användning.
2. Uppblåsning
- Kontrollera eventuellt luftläckage vid uppblåsning.
Stoppa uppblåsningen omedelbart; gasen är fylld med tryckluft (det är strikt
förbjudet att fylla på rent syre eller andra gaser som är skadliga för människokroppen).
Lufttrycket i cylindern når 3000psi/200bar/20MPa, stoppa
uppblåsningen omedelbart för att undvika olyckor.
- Vanliga uppblåsningsmetoder: uppblåsning med elektrisk pump, manuell
pumpuppblåsning
och adapteruppblåsning. När ovannämnda verktyg används, se till att
trycket kan nå 3000psi/200bar/20MPa, annars kommer cylindern
inte fyllas helt. När elektrisk pump/manuell pump används för uppblåsning,
ska olje-vattenavskiljare vara utrustad.
- Den fyllda tryckluften ska uppfylla kraven på mänsklig andning,
se till att luften är ren och ofarlig för människokroppen. Om den rena tryckluften
Lämplig för människokroppen är inte fylld som krävs, filtersystemet eller kanalen
i cylinderventilen kan vara blockerad för att orsaka fel.
3. Tryckavlastning
Tryck på utlösningsventilen på toppen av cylinderventilen för att släppa trycket.
Om luftläckage uppstår efter luftfyllning, släpp trycket på detta sätt och kontrollera
felet.
4. Hur man använder
Före användning, kontrollera eventuellt luftläckage eller vatten som tränger in i
andningen
cylinderventilens hålrum. Sluta använda den omedelbart vid luftläckage.
I händelse av vattenläckage, töm ut vattnet före användning
visas enligt följande:
- Håll hela munstycket i munnen, bit kiseldelen med tänderna och stäng
munnen hårt. Tryck på silikonlocket på toppen av cylinderventilen för att tömma
vatten i andningshålan av den frigjorda luften, och sedan ha normal andning
med munnen.
- Kontrollera om det finns främmande föremål (som sand etc.) i andningen
ev. städa upp i tid före användning.
- Använd endast efter att säkerhetsriskerna har eliminerats. Vid användning kan du andas
normalt genom att bita helt i munstycket.
VANLIGA FELSÖKNINGAR
| Problem | Reparationsmetod |
| Luftläckage vid anslutting mellantryckmätare och cylinderventil / LuftLäckage vid ansluttingen mellan 8muppblåsningsplugg och cylinderventil? | Använd en skiftnyckel För att dra attryckmätaren och uppblåsningspluggenfor att eliminera felet. |
| Luftläckage vid ansluttingen mellancylinderventilen och cylindern? | Ta ut packningen och andra tillbehöbittenav cylinderventilen i ordning, ordnade dem ordentligt och installerera omtilbaka i ordning Ventilen sca varamed skruven pa cylindern och dras at for att eliminefelet. |
| Luftläckage vid uppblåsningspluggensport? | Ta bort uppblåsningspluggen, ta bortdet O-formade gummitring i botten och rengör/ersätt medvatten, torka avvatten och sätt tillbaka den till denursprungliga platseneliminerera felet. |
FÖRVARING OCH UNDERHÅLL
1. Förvaringsvillkor:
- Den bör förvaras på en plats med en omgivningstemperatur på 5°C 30°C och en relativ luftfuktighet på 40% 70% ;
- Den bör inte placeras inom en meter från värmekällan och i direkt solljus;
- Lagret där scuba förvaras ska inte innehålla oljor, syror, alkalier och andra gasformiga ämnen som kan skada gummimaterial.
2. Transportvillkor:
300Plus scuba är liten och lätt i vikt, så det är väldigt
Bekväm att bära. Våldsamma stötar och vibrationer under transport bör undvikas. Det bör hållas rent utan att komma i kontakt med oljor, syror, alkalier och andra ämnen som skadar gummi och tyger.
- Denna produkt bör inspekteras eller underhållas en gång om året av en auktoriserad återförsäljare eller en professionell dykarorganisation för att säkerställa att den kan användas normalt.
- Cylindrar måste testas hydrostatiskt vart femte år.
- En årlig visuell inspektion rekommenderas och cylindern bör inspekteras för korrosion, bucklor, sprickor eller andra skador, både in- och utvändigt.
- O-ringen är en sårbar del. Om den skadas under användning, byt ut den omedelbart.
4. Deponerade villkor
Produkten ska kasseras om följande fall inträffar:
Produkten i sig är skadad, det vill säga den uppfyller kasseringskravet och kan inte användas längre, till exempel cylinderhuset är trasigt, skruven på cylinderventilen är skadad eller deformerad, cylinderventilen eller cylindern är deformerad.

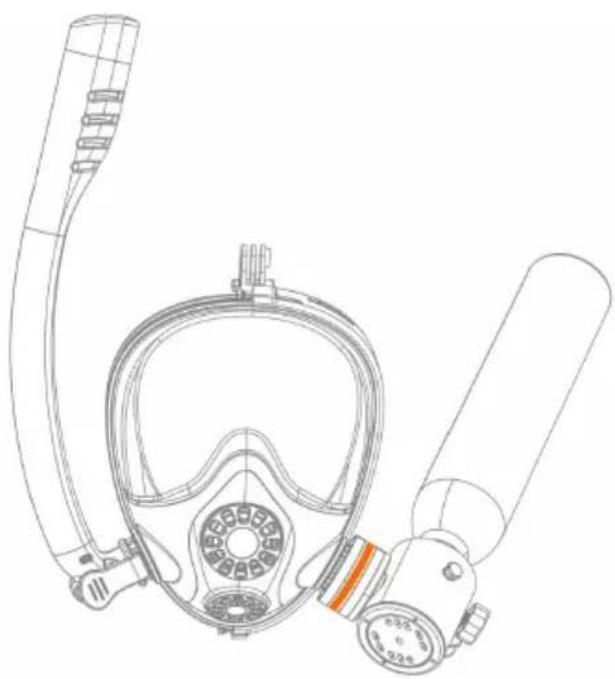

- Använd inte denna mask för fridykning eller dykning.
- Läs och följ instruktionerna i bruksanvisningen noggrant innan du använder denna mask.
- Barn under 12 år bör övervakas av en vuxen för att använda denna mask. Försök att ta bort anti-dimfilmen inuti masken.
3. Underhåll och försiktighet
- Skölj och torka masken innan du lägger den i väskan.
- Ta bort rören för en mer effektiv förvaring.
- För att öka produktens livslängd ska den inte förvaras med vassa föremål. Vi frånsäger oss allt ansvar vid missbruk.
- Regelbundna pauser, genom att ta bort masken, rekommenderas var 30:e minut.

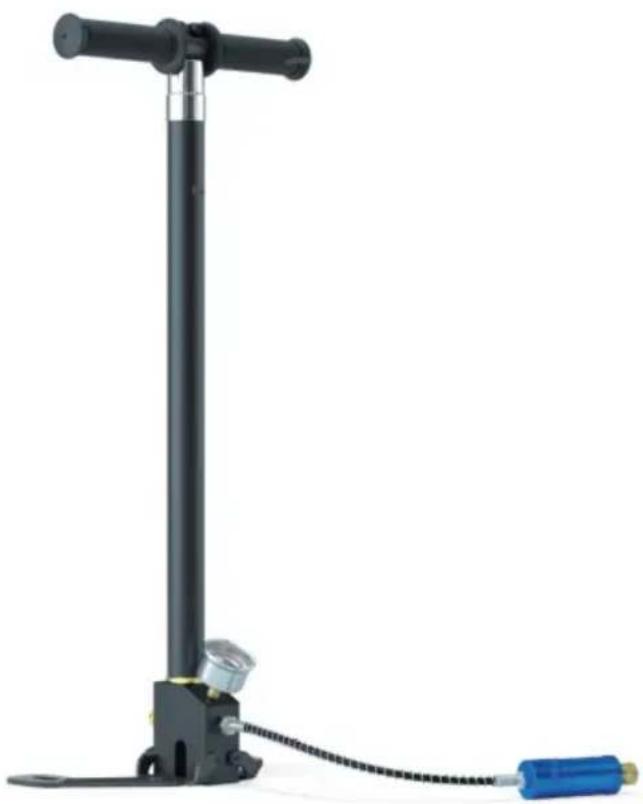

INTRODUKTION TILL FÖRSTA GENERATIONENS LUFTPUMP
- Efter att den nya gascylindern har installerats är det nödvändigt att kontrollera om det finns läckor, och sedan tömma den i dussintals gånger för att tömma oljan och vattnet.
Testa luftläckagemetoden efter monteringen, använd pluggen som visas i figuren och kläm fast den i honhuvudet och pumpa sedan upp till 10 MPa. Observera om tryckmätaren inte sjunker. Om tryckmätaren sjunker kommer den att läcka. Du kan sätta luftutloppsslangen i vattnet för att pumpa luft för att testa och observera var luften läcker.
- Efter att luftpumpen är klar måste trycket avlastas innan skarven kan tas bort. Lossa tryckavlastningsskruven enligt ovan för att avlasta trycket.
- Den nya gascylindern behöver inte tillsätta smörjolja, den har tillsatts innan den lämnar fabriken. Mängden silikonolja ska inte vara för mycket.
- Det är normalt att luften är ur tryck när behållaren inte är ansluten till det tomma. Arbetsprincipen för pumpen är att komprimera gasen både upp och ner för att uppnå syftet med flerstegskompression.

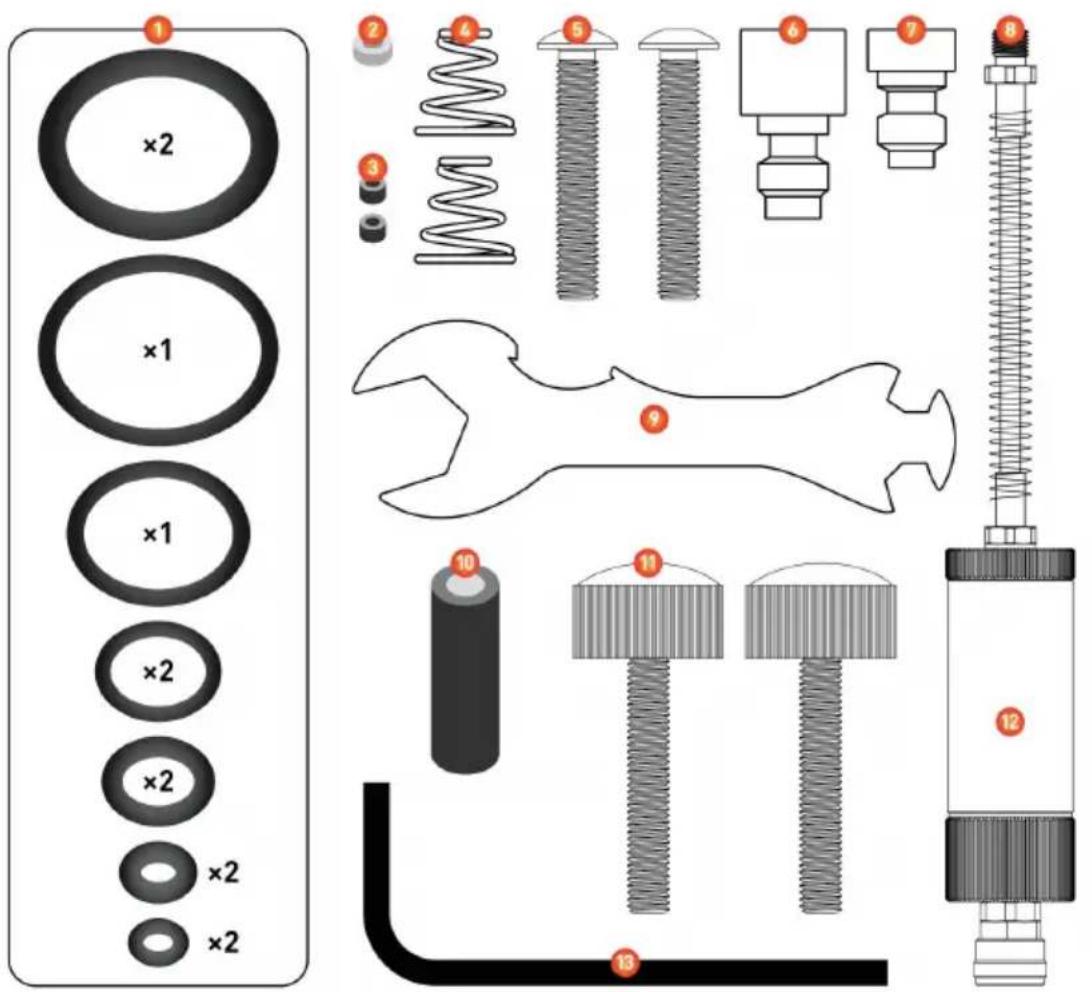

1. Tillbehörslista
| PUN
KT | Namn | ANTAL | PUN
KT | Namn | ANTA
L |
| 1 | Reserv O-ringar | 10 st | 8 | Högtrycksluftträr | 1 st |
| 2 | Vita brickor | 1 st | 9 | Specialnyckel | 1 st |
| 3 | Svarta brickor | 2 st | 10 | Olje-vattenavskiljare kolstav | 1 st |
| 4 | Högtryckskolvfjädrar | 2 st | 11 | Handtagsskruv | 2 st |
| 5 | Skruvar | 2 st | 12 | Olja-vattenavskiljare | 1 st |
| 6 | Uppblåsbara adaptrar | 1 st | 13 | Sexkantnyckel | 1 st |
| 7 | Testa pluggar | 1 st | 14 | Enkelriktad tätningskula | 2 st |
2. Monteringssteg
Obs: endast de delar som visas i figuren nedan används i tillbehörspaketet.

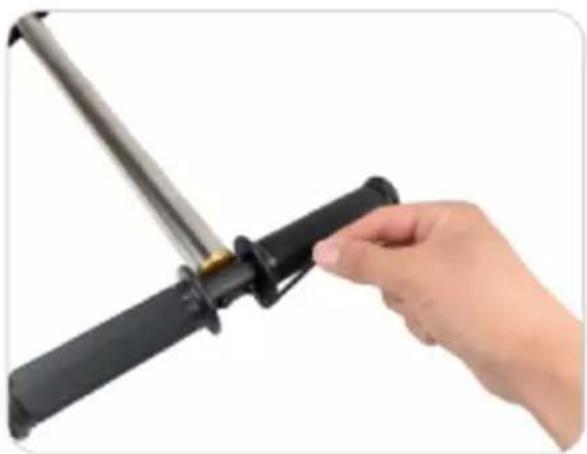

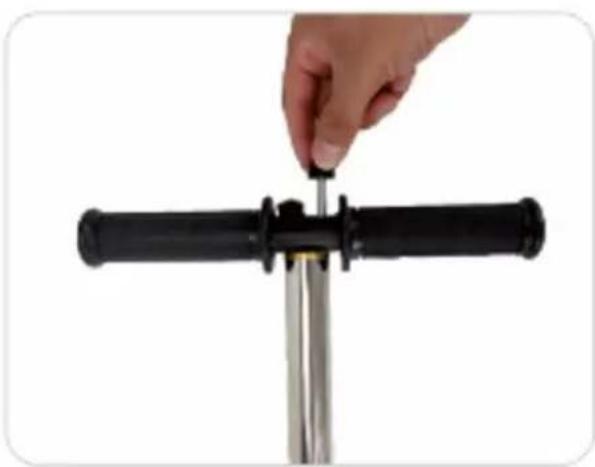

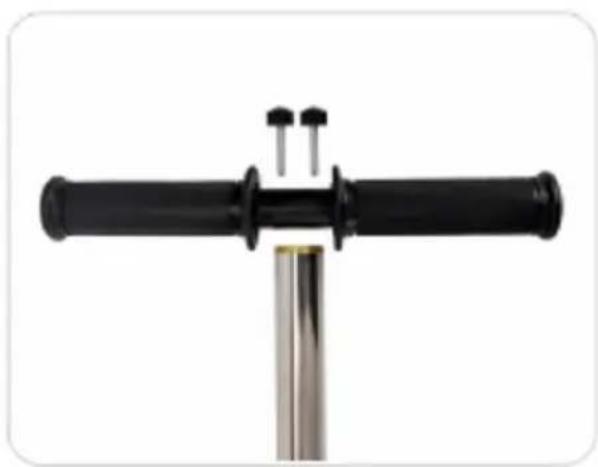

2.1 Situation ett: finger skruvversion
Monteringshandtagsvägen 1: Dra åt direkt för hand
2.2 Situation två: sexkantsskruvversion
Monteringshandtagsvägen 2: Dra åt med sexkantnyckeln

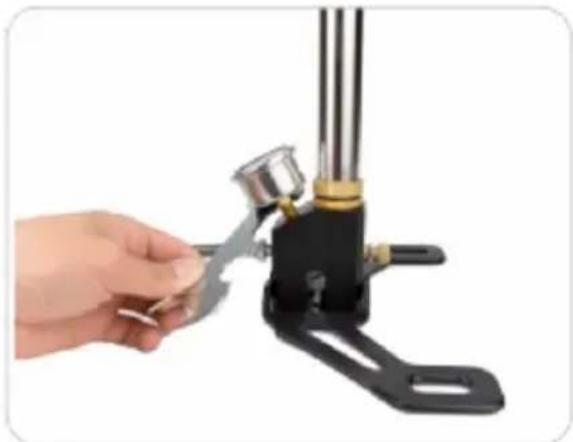

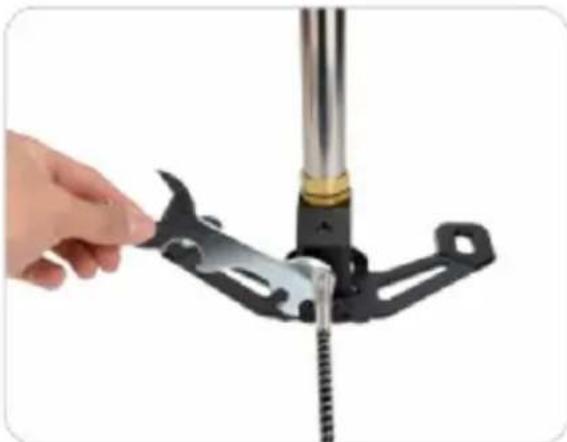

2.3 Montera tryckmätare och slang med en skiftnyckel.

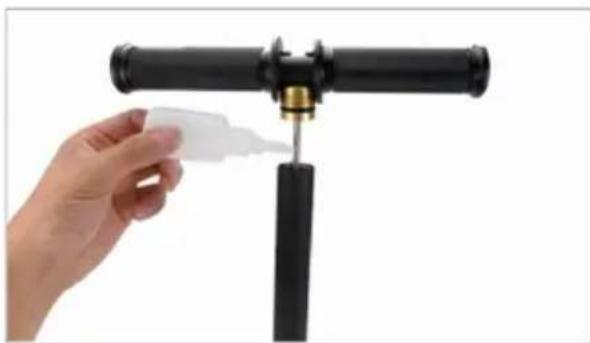

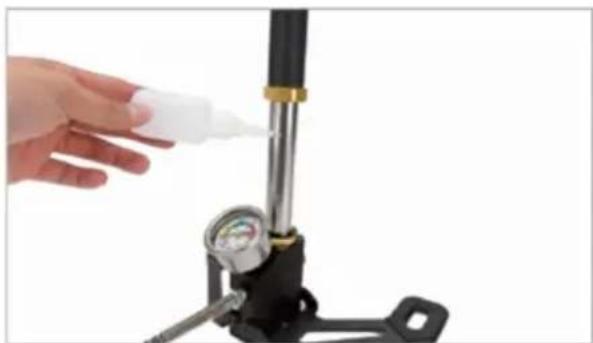

3. Tillsätt smörjolja
Den nya pumpen behöver inte tankas på fabriken. Den behöver tankas en gång per tillfälle (som visas i figuren nedan).

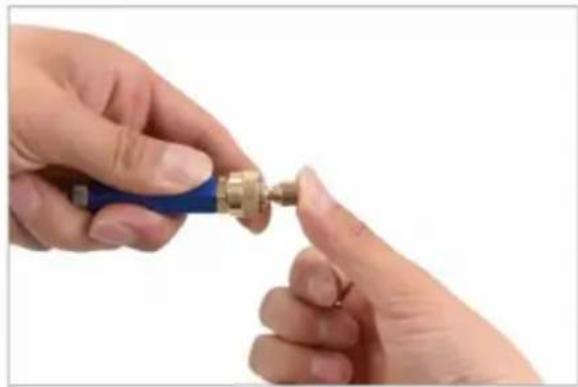

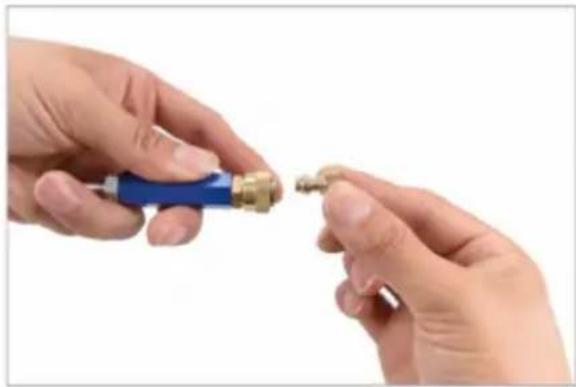

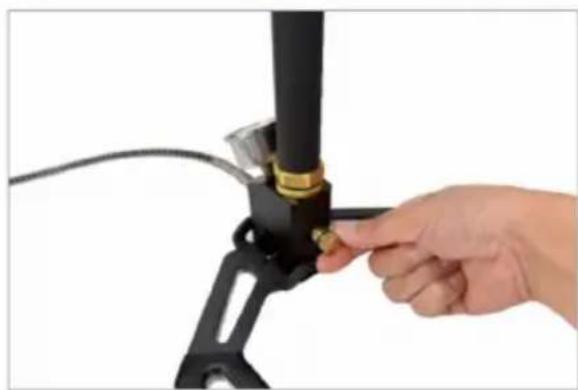

4. Installationsmetod för honhuvud
Den korrekta installationsmetoden för honhuvudet är: dra tillbaka den yttre ringen på honhuvudet, sätt i hanhuvudet eller testpluggen och återställ sedan den yttre ringen på honhuvudet som visas i bilden nedan.

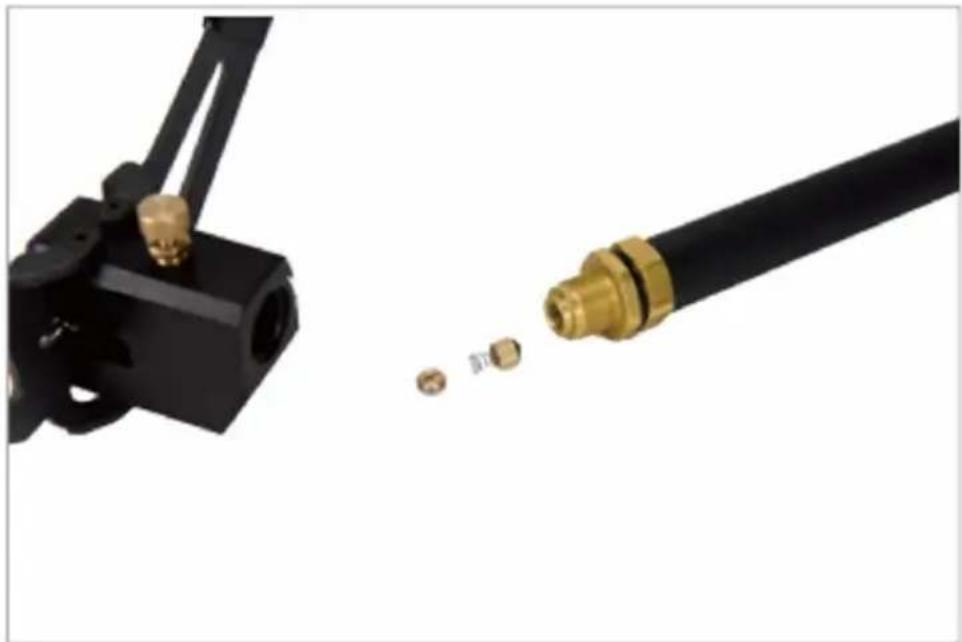

5. Kontrollera ventilrengöring
Indikatorvärdet för tryckmätaren stiger när trycket blåses upp, och minskar när det dras upp eller automatiskt studsar tillbaka.
a. Det finns oljefläckar vid backventilen, som måste rengöras. b. Backventilens O-ring är skadad, byt ut backventilens O-ring. c. Backventilfjädern är skadad, byt ut backventilfjädern (enligt bilden nedan).

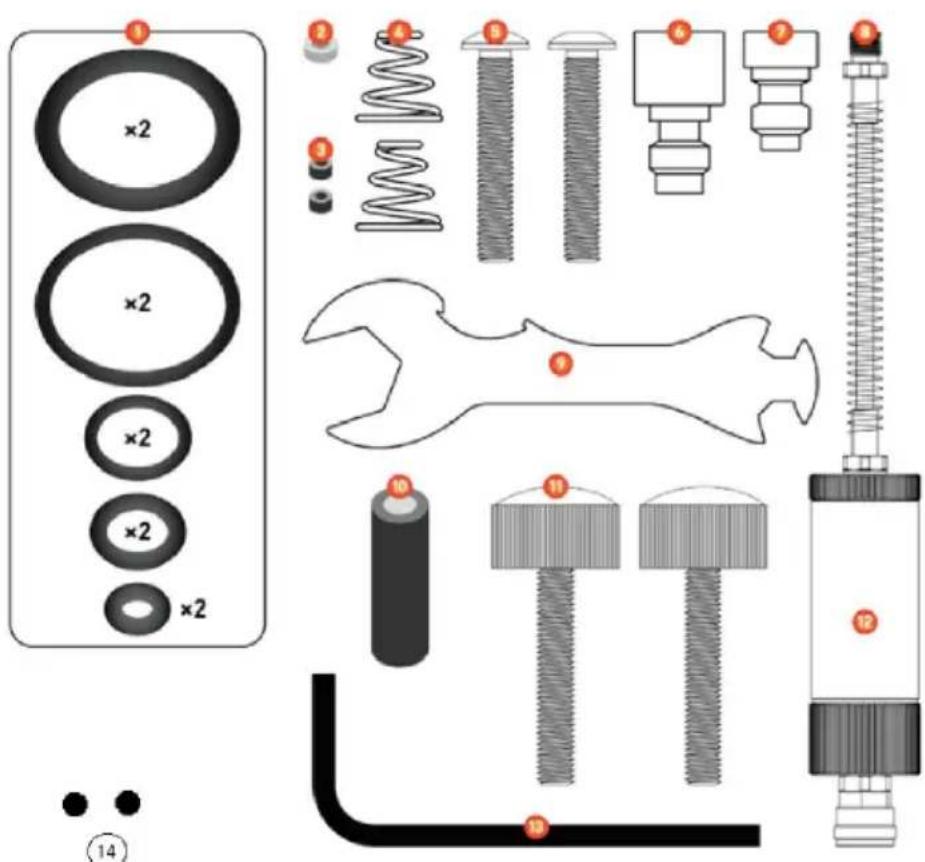

- Tillbehörslista
| PUNKT | Namn | ANTAL | PUNKT | Namn | ANTA L |
| 1 | Reserv O-ringar | 12 st | 8 | Högtrycksluftör | 1 st |
| 2 | Vita brickor | 1 st | 9 | Specialnyckel | 1 st |
| 3 | Svarta brickor | 2 st | 10 | Olje-vattenavskiljarekolstav | 1 st |
| 4 | Högtryckskolvfjädrar | 2 st | 11 | Handtagsskruv | 2 st |
| 5 | Skruvar | 2 st | 12 | Olja-vattenavskiljare | 1 st |
| 6 | Uppblåsbara adaptrar | 1 st | 13 | Sexkantnyckel | 1 st |
| 7 | Testa pluggar | 1 st | 14 | | |

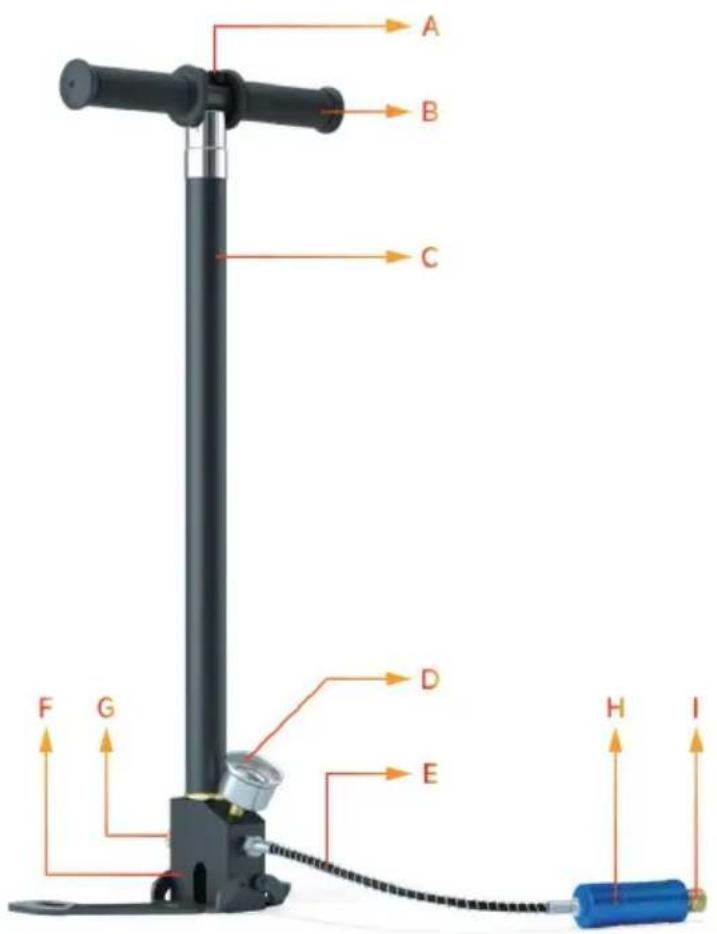

2. Installationsanmärkningar
Montera enligt bilden nedan, använd en speciell skiftnyckel för att dra åt lederna (tryckmätare, högtrycksladdning luftrör och olje-vattenavskiljare). (Obs: Måttlig kraft räcker för att hårt dra åt kan orsaka tryck.)
Tätningsgummit mellan bordet och slangen och basen är deformerat och orsakar läcka
Handtagsskruven måste dras åt.
3. Testa före användning
Testmetoder:
- Installera testpluggen;
- Dra åt övertrycksventilen och blås upp till 10 MPa, öppna övertrycksventilen för att gasa ur;
- Dra åt övertrycksventilen igen och blås upp till 20 MPa;
- Observera i cirka två minuter för att kontrollera om tryckmätaren på pumpen har sänkts. Om tryckmätaren inte sjunker, är pumpens prestanda normal. Om visaren på tryckmätaren sjunker, rekommenderas att sätta hela pumpbasen, högtrycksuppblåsningsröret och testpluggen i vattnet.
4. Instruktioner
4.1 Bekanta dig med driftsmetoden före användning. Felaktig användning kan skada användaren eller skada pumpen. 4.2 Anslut luftcylindern till behållaren som ska blåsas upp först (läs den relevanta manualen för att bekanta dig med enhetens uppblåsningsanslutning). 4.3 Kontrollera om övertrycksventilen är åtdragen, om den är lös.
4.4 När du blåser upp, trampa på pumpens bottenplatta med båda fötterna för att säkerställa pumpens stabilitet. 4.5 Placera behållaren som ska blåsas upp plant på en horisontell yta och börja blåsa upp. 4.6 När uppblåsningen är klar, vrid tryckavlastningsventilen på luftcylindern för att tömma olje-vattenblandningen som genereras under uppblåsningsprocessen.
Fara Varning
Efter uppblåsning, släpp inte trycket förrän tryckavlastningsventilen släpper trycket. Ta inte bort eventuella kopplingar, om under tryck. Demontering av kopplingar kan resultera i allvarlig skada.
Placera inte händerna i närheten av luftutloppet och rikta det inte mot någon. Annars kan allvarliga skador uppstå innan du blåser upp behållaren.

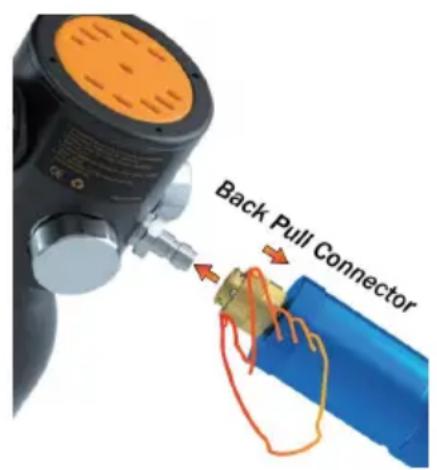

8 mm demonteringsmetod för snabbkoppling (som visas på bilden)
5. Vanliga problem och lösningar
5.1 Efter att gasflaskan har anslutits till behållaren, efter en period av uppblåsning, är trycket fortfarande noll eller ökar tryckhastigheten mycket långsamt?
Problemanalys: Läckage.
Lösning: sätt pumpbasen, högtrycksuppblåsningsröret och testpluggen i vattnet för att kontrollera om det läcker.
5.2 Under pumpningsprocessen pumpar luftpumpen upp kraftigt, och den kommer
automatiskt att suga nerRARY den dras till slutet?
Problemanalys: Det finns ett problem med envagsventilnålen i trestegskolvgruppen.
Lösning:
- Öppna luftutsläppsventilen, demontera det yttre röret och handtagets anslutningsskruv (endast en) och håll på vatten eller kisel. Efter återmontering, torka luft flera gånger i snabb följd för att tömma ut det som fastnat i ventilen.
- Ta bort trestegskolvgruppen, ta reda på orsaken till luftläckage eller byt ut tätningskolven.
5.3 Ju mer du pumpar, desto hårdare pumpar du och trycker ner?
Problemanalys: Det råder en allvarlig brist på olja i pumpen.
Lösning: Tillsätt 2~3 droppar specialsmörjolja till det sekundära röret och det tertiära röret på gascylindern (Obs: Efter tankning måste den vara tom 50 gånger, tappa ur överflödet och använd den sedan igen.) (Se följande bild) (Den nya pumpen behöver inte tankas, har fyllts på 50 eller 50 gånger.)
5.4 Tryckmätaren återgår inte till noll?
Problemanalys: Överskottsoljan dräneras inte rent, och oljan och gasen expanderar med cirka 20 MPa, och oljan och gasen expanderar omedelbart. Om trycket överstiger 40 kommer tryckmätaren att skadas på grund av överbelastning, eller trycket på gasflaskan kommer att skadas under transporten.
Lösning: byt ut tryckmätaren.
Tillverkare: Shanghaiimuxinmuyeyouxiangongsi
Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
Importerad till AUS: SIHAO PTY LTD 1 ROKEVA STREETEASTWOOD NSW 2122 Australien
Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
YH CONSULTING LIMITED.
