C300PLUS - Sprzęt do oddychania pod wodą Vevor - Bezpłatna instrukcja obsługi

Rodzaj produktu	Aparat oddechowy do nurkowania (autonomiczny)
Marka	Vevor
Model	C300PLUS
Maksymalne ciśnienie napełniania	20 MPa (200 bar / 3000 psi)
Pojemność cylindra	0,5 L
Normalna głębokość użytkowania	Do 10 metrów
Głębokość awaryjna	Do 30 metrów (zapas powietrza awaryjnego)
Minimalna temperatura wody	10 °C
Używany gaz	Sprężone powietrze do oddychania (zakaz używania czystego tlenu lub innych gazów)
Główne funkcje	Oddychanie pod wodą podczas nurkowania rekreacyjnego lub jako urządzenie awaryjne
Konserwacja po użyciu	Czyścić słodką wodą, całkowicie wysuszyć przed przechowaniem
Zalecane przechowywanie	Suche i chłodne miejsce, temperatura 5-30 °C, wilgotność 40-70%, z dala od słońca
Okresowa inspekcja	Corocznie (przez profesjonalistę); ciśnieniowa próba cylindra co 5 lat
Części zużywające się	O-ringi (natychmiastowa wymiana w przypadku uszkodzenia)
Dołączone akcesoria (w zależności od wersji)	Maska, plecak, pompka powietrza (1. lub 2. generacji), adapter itp.
Bezpieczeństwo użytkowania	Nigdy nie używać samodzielnie; sprawdzić szczelność przed każdym nurkowaniem; ograniczona głębokość
Dozwolony wiek	14 do 60 lat (nadzór osoby dorosłej dla 14-18 lat)
Przeciwwskazania	Alkohol, narkotyki, ciąża, osoby niezdolne do nurkowania/pływania
Producent	Shanghaixinmuyeyouxiangonsi, Szanghaj, Chiny
Importer UE	YH CONSULTING LIMITED (Wielka Brytania)

Często zadawane pytania - C300PLUS Vevor

Jak napompować aparat C300PLUS?

Użyj odpowiedniej pompy elektrycznej lub ręcznej (z separatorem oleju i wody) lub adaptera do pompowania. Ciśnienie powinno osiągnąć 20 MPa (3000 psi). Napełniaj tylko sprężonym powietrzem do oddychania, nigdy czystym tlenem.

Jaka jest maksymalna głębokość użytkowania?

W normalnym użytkowaniu nie przekraczaj 10 metrów. Jako urządzenie awaryjne do 30 metrów. Przestrzegaj tych limitów.

Jak sprawdzić wycieki powietrza?

Po napompowaniu zanurz cylinder i złącza w wodzie i obserwuj bąbelki. Możesz też sprawdzić stabilność manometru: jeśli spada, jest wyciek. Nie używaj w przypadku wycieku.

Czy można używać urządzenia samodzielnie?

Nie, konieczne jest towarzystwo co najmniej dwóch osób (partnerów). Nigdy nie nurkuj sam.

Jak konserwować produkt po nurkowaniu?

Dokładnie spłucz słodką wodą, całkowicie wysusz przed przechowaniem. Wyczyść uszczelki i zawór. Przechowuj w suchym i chłodnym miejscu, z dala od słońca.

Jak często należy sprawdzać aparat?

Zaleca się coroczną inspekcję wizualną przez profesjonalistę. Cylinder musi przejść próbę ciśnieniową co 5 lat. Natychmiast wymień uszkodzone O-ringi.

Co zrobić w przypadku wycieku powietrza przy manometrze?

Użyj klucza, aby dokręcić połączenie manometru. Jeśli wyciek nie ustąpi, sprawdź O-ringi i w razie potrzeby wymień je.

Czy urządzenie jest odpowiednie dla dzieci?

Dzieci poniżej 14 lat nie powinny używać urządzenia. Osoby w wieku 14-18 lat muszą być nadzorowane przez osobę dorosłą. Osoby powyżej 60 lat nie są dozwolone.

Jak uwolnić ciśnienie po napompowaniu?

Naciśnij zawór nadmiarowy znajdujący się na górze zaworu cylindra. Zawsze uwalniaj ciśnienie przed demontażem połączeń.

Co zrobić, jeśli woda dostanie się do jamy oddechowej?

Trzymaj ustnik w ustach, naciśnij silikonową nasadkę, aby wypchnąć wodę powietrzem. Całkowicie usuń wodę przed normalnym oddychaniem.

INSTRUKCJA OBSŁUGI C300PLUS Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

RESPIRATOR DO NURKOWANIA

MODELE: C300PLUS

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia używane wyłącznie przez nas przedstawiają szacunkowe oszczędności, jakie można uzyskać kupując określone narzędzia

z nami w porównaniu do głównych, najlepszych marek i niekoniecznie oznacza to wszystkie kategorie narzędzi oferowanych przez nas. Przypominamy o sprawdzeniu ostrożnie, gdy składasz u nas zamówienie, czy faktycznie oszczędność połowa w porównaniu z wiodącymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

DIVING RESPIRATOR

MODEL: C300PLUS

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem przeczytaj uważnie wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu może zależeć od produktu, który otrzymałeś. Prosimy o wybaczenie, jeśli poinformujemy Cię ponownie o naszym produkcie, gdy pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

• Ten produkt nadaje się do brodzenia, np. nurkowania z rurką, nauki nurkowania rekreacyjnego i nurkowania w pomieszczeniach oraz maksymalna głębokość, na której można stosować tę metodę, nie jest większa niż metry pod wodą;
• Stosowany jako podwodny środek ratunkowy lub zapasowe źródło powietrza dostawa profesjonalnego sprzętu nurkowego, maksymalna obowiązująca głębokość wynosi 30 metrów pod wodą. W tym przypadku może to być tylko

stosowany jako awaryjne źródło powietrza.

OSTRZEŻENIE

• Produkt nadaje się do stosowania w wodach o głębokości do 10 metrów; Gdy jest używany jako podwodny ratunek awaryjny, maksymalna głębokość może osiągnąć 30 metrów. W tej chwili może być używany tylko jako awaryjne źródło powietrza;
• Przed użyciem zdecydowanie zaleca się wzięcie udziału i uzyskanie technicznego szkolenia nurkowego oraz powiązanych certyfikatów od właściwej instytucji uwierzytelniającej. Korzystanie z tego produktu jest niebezpieczne dla osób, które nie zostały uwierzytelnione przez profesjonalną instytucję, i może spowodować poważne obrażenia lub śmierć;
• Produkt ten nadaje się do stosowania w wodach o temperaturze powyżej 10 stopni Celsjusza i posiada aprobatę zarządców wód; przy użyciu należy dokładnie obserwować otoczenie, aby upewnić się, że woda jest bezpieczna i nie występują w niej żadne

niebezpieczeństwa; należy uważać na zderzenia z przepływającymi statkami;

• Przed użyciem należy napompować produkt i sprawdzić ewentualne uszkodzenia lub nieszczelności powietrza. Nie należy używać, gdy jest uszkodzony, nieszczelny lub wykazuje inne oznaki nieprawidłowego działania;
• Maksymalne ciśnienie tego produktu wynosi 20 MPa i może być napełniany wyłącznie sprężonym powietrzem zgodnie z wymaganiami oddychania człowieka. Napełnianie innymi niedozwolonymi gazami może spowodować zablokowanie wewnętrznego urządzenia filtrującego i kanałów;
• Przechowywać produkt w chłodnym i suchym miejscu, z dala od bezpośredniego światła słonecznego. Nie przechowywać go w bagażniku samochodu ani w miejscu narażonym na wysoką temperaturę. Nie wrzucać produktu do ognia.
• Należy do produktów o wysokiej precyzji, prosimy nie demontować produktu bez zezwolenia. Osoby nieupoważnione nie powinny używać ani uszkadzać produktu;
• Nie należy stosować tego produktu w wodzie samodzielnie, konieczna jest obecność co najmniej dwóch osób;
• W razie niebezpieczeństwa produkt ten nie może zapewnić ochrony osobistej, może jedynie dostarczyć odpowiednią ilość sprężonego powietrza do ciała człowieka, stanowiąc źródło powietrza do oddychania;
• Po użyciu należy umyć produkt czystą wodą i wysuszyć przed schowaniem;
• Jeśli ciśnienie jest niższe niż 2 MPa, należy wyjść na powierzchnię wody, a następnie ponownie napełnić zbiornik powietrzem;
• Przed pierwszym użyciem produktu należy przećwiczyć jego działanie na płytkiej wodzie;
• Surowo zabrania się stosowania go po spożyciu alkoholu lub zażyciu narkotyków, w przeciwnym razie może to spowodować poważne konsekwencje; dzieciom poniżej 14 roku życia i seniorom powyżej 60 roku życia

surowo zabrania się używania tego produktu. Osoby niepełnoletnie powyżej 14 roku życia powinny używać go pod nadzorem osoby dorosłej; kobietom w ciąży, pacjentom i innym osobom, które nie nadają się do nurkowania/pływania, zabrania się używania tego produktu.

Model	C300PLUS
Maksymalne dopuszczalne ciasnienie	20MPa
Objętość pojedynciego cylindra	0,5l

Model	Numer\ przemniotu	Butla gazow a (SZT.)	1. generac ja pompa powietrz a	2. generac ja pompa powietrz a	adap- ter	Torb a na plec y	Maska do nurkowania	Torba do przechowywa nia	torb a na rami e	Zaginio na lina	Okulary do nurkowania
C300PLU S	C300PLUS-B6- US	1	-	1	-	-	1	1	-	1	-
	C300PLUS-B6- EU
	C300PLUS-A6- US	1	-	-	-	-	1	1	-	1	-
	C300PLUS-A6- EU
	C300PLUS-A7- US	1	-	-	1	-	1	1	1	1	-
	C300PLUS-B2- EU	1	1	-	-	-	-	-	1	1	-
	C300PLUS-A2-	1	-	-	-	-	-	-	1	1	-
	EU
	C300PLUS-C2-US	2	1	-	1	-	-	1	2	2	2
	C300PLUS-C2-EU

PRZ EDM IOT	Nazwa	Ilość	PRZEDMIO T	Nazwa	Ilość
1	Zielony pierSciën uszczelniajacency	1 SZT.	3	Jedna partia znaków	1 SZT.
2	Czarny pierSciën uszczelniajacency	1 SZT.	4	podȩcznik	1 SZT.

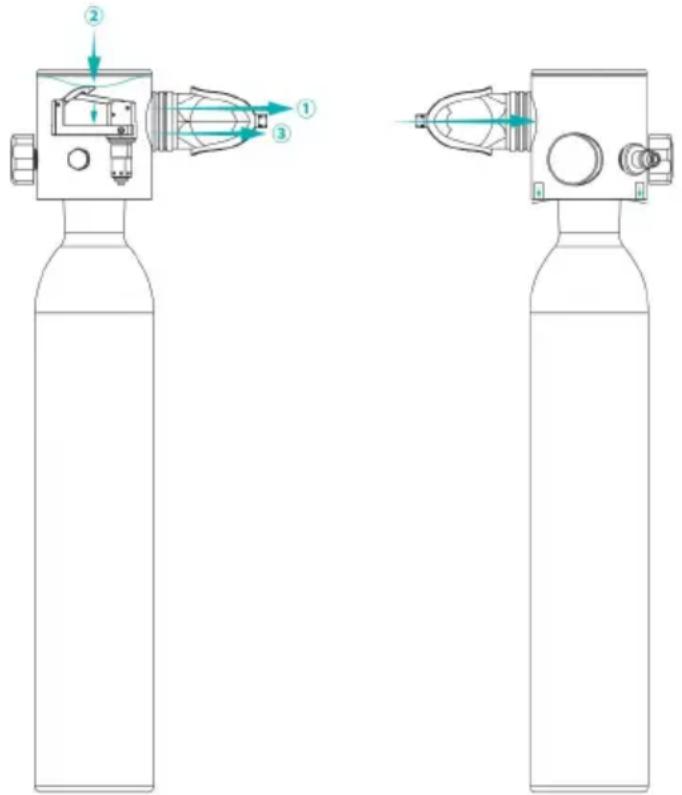

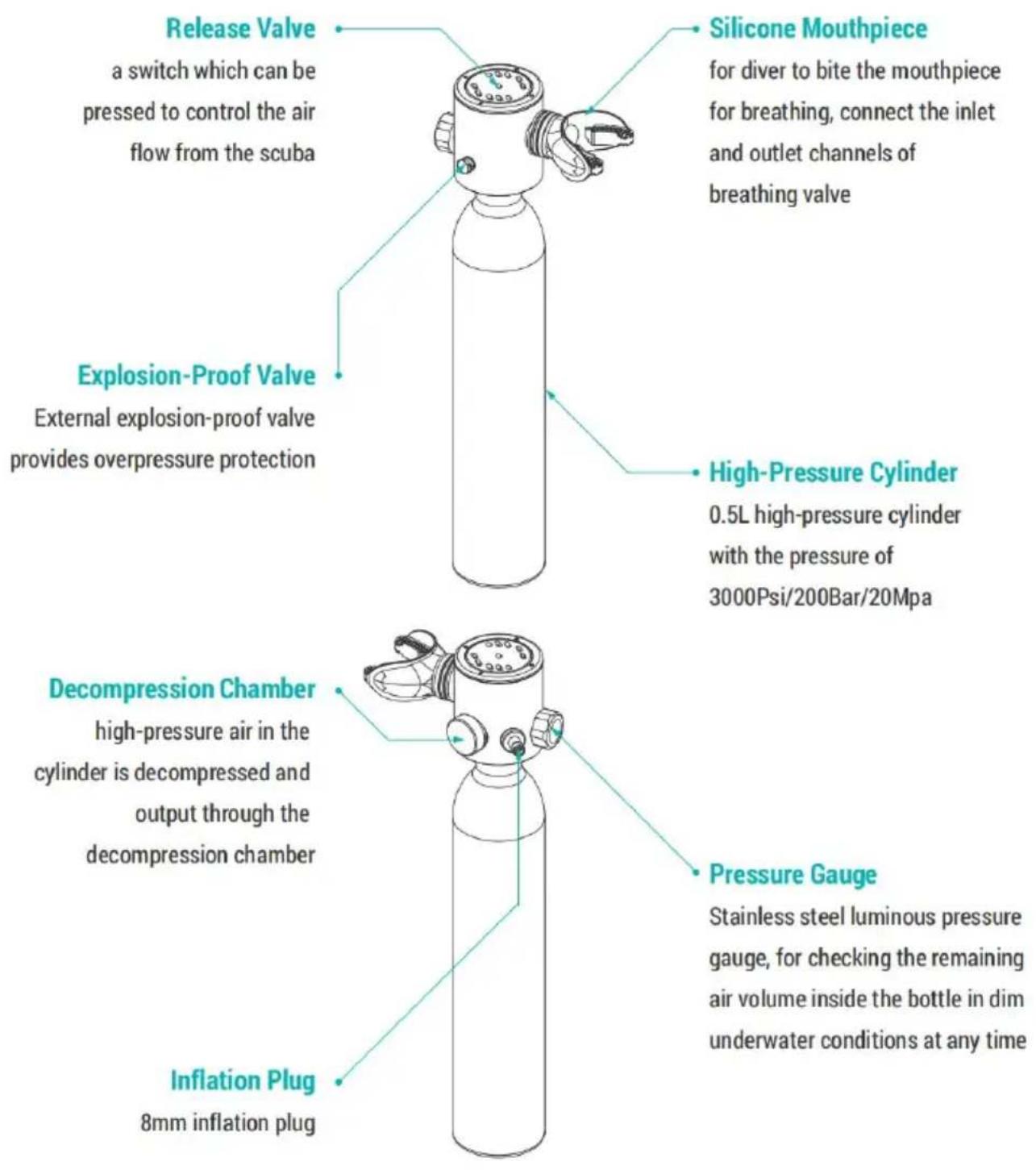

STRUKTURA PRODUKTU

1. Gdy nurek gryzie ustnik i wdycha, ciśnienie w jamie

zmniejsza się, aby spowodować otwarcie zaworu spustowego w dół, tak aby powietrze mogło przepływać

do jamy ustnej przez ustnik.

1. Gdy nurek zagryza ustnik i wydycha, wydychany gaz przedostaje się do

komory, aby zwiększyć ciśnienie w komorze, aby wywołać jednokierunkowe

silikonowe uszczelki w zaworze na dole cylindra, aby go otworzyć i wypuścić gaz, który jest odprowadzany na zewnątrz przez zewnętrzne otwory.

INSTRUKCJA OBSŁUGI

1. Montaż

Nurkowanie C300 PLUS składa się z dwóch części: zaworu butli i zaworu wysokiego ciśnienia

cylindra. Przy odbiorze produktu, proszę sprawdzić, czy nie brakuje żadnych części.

Zdejmij osłonę śruby znajdującą się na spodzie zaworu butli i

Sprawdź połączenia gwintowe. Po dokładnym sprawdzeniu dokręć cylinder zaworu i napompuj go przy użyciu.

2. Inflacja

Proszę sprawdzić ewentualne wycieki powietrza podczas pompowania. W przypadku

wycieku,

natychmiast zatrzymaj pompowanie; gaz jest wypełniony sprężonym powietrzem (to jest

(zabronione jest napełnianie czystym tlenem lub innymi gazami szkodliwymi dla organizmu człowieka).

Ciśnienie powietrza w cylindrze osiągnie 3000 psi/200 bar/20 MPa, zatrzymaj natychmiast i zredukuj ciśnienie, aby uniknąć wypadków.

• Popularne metody pompowania: pompowanie za pomocą pompki elektrycznej, pompowanie za pomocą pompki ręcznej

i napompowanie adaptera. Gdy używane są wyżej wymienione narzędzia, należy upewnić się, że

ciśnienie nie przekroczy 3000 psi/200 bar/20 MPa, w przeciwnym razie cylinder ulegnie uszkodzeniu.

nie być całkowicie napełniony. Gdy do pompowania używana jest pompka elektryczna/ręczna,

należy zamontować separator oleju i wody.

• Sprężone powietrze musi spełniać wymagania dotyczące oddychania człowieka.

zapewnić, że powietrze jest czyste i nieszkodliwe dla ludzkiego ciała. Jeśli czyste sprężone powietrze

odpowiednie dla ludzkiego ciała nie jest napełnione w wymagany sposób, system filtrów lub kanał

zawór w cylindrze może być zablokowany, powodując awarię.

3. Uwolnienie ciśnienia

Aby uwolnić ciśnienie, naciśnij zwor spustowy znajdujący się na górze zaworu butli.

Jeżeli po napełnieniu powietrzem nastąpi wyciek, należy w ten sposób uwolnić ciśnienie i sprawdzić

awarię.

4. Jak używać

Przed użyciem sprawdź, czy nie ma nieszczelności lub czy do dróg oddechowych nie przedostaje się woda.

wnęka zaworu butli. W przypadku wycieku powietrza należy natychmiast zaprzestać używania.

W przypadku przedostawania się wody, przed użyciem należy ją spuścić. Konkretna operacja

przedstawia się następująco:

• Trzymaj cały ustnik w ustach, ugryź silikonową część zębami i zamknij usta mocno. Naciśnij silikonową nasadkę na górze zaworu butli, aby wypuścić wodę z jamy oddechowej przez uwolnione powietrze, a następnie oddychać normalnie ustami.
• Sprawdź, czy w drogach oddechowych nie znajdują się ciała obce (np. piasek itp.). Jeśli występują, proszę wyczyścić przed użyciem.
• Stosować wyłącznie po wyeliminowaniu zagrożeń bezpieczeństwa. Podczas użytkowania należy oddychać przez całkowite zagryzienie ustnika.

CZĘSTE PROBLEMY I ICH ROZWIĄZYWANIE

Kłopoty	Metoda naprawy
Nieszczelność powietrza na połowem manometru z zworem butli / Powie Wyciek na połoweniu między korkie spustowym 8 mm a zworem butli?	Za pomocamy klucz do.kręc manometr korek wlewu paliwa, aby wyeliminow usterkte.
Czy wystȩpuje nieszczelność w niche społowenia zworu butli z butlą?	Wyjmij uzczelkie i innate akcesoria znajduźce są na dole zaworu butli, ułość je prawnówic i zamontuj ponownie z powrotem w kolejnosci. Zawór powinien być wyrówny ze strubicy cylinder i dokrécic go, aby usznęc usterkte.
Wyciek powietrza w porcie korka napelniajaçego?	Wyjmij korek inflacyjniy, zdejmij gumowa uzczelkie w ksztalcie litery pierścień na dole i wyczyść/wymień czysta wode, wytrZYj wode i ponownie zainstaluw woryginalnym mistręc. Dokrćć są, aby

PRZECHOWYWANIE I KONSERWACJA

1. Warunki przechowywania:

• Należy przechowywać go w temperaturze otoczenia 5°C~30°C i wilgotności względnej 40%~70%;
• Nie należy umieszczać go w odległości mniejszej niż metr od źródła ciepła i w bezpośrednim świetle słonecznym; W magazynie, w którym przechowywany jest sprzęt do nurkowania, nie powinno być olejów, kwasów, zasad ani innych substancji gazowych, które mogą uszkodzić materiał gumowy.

2. Warunki transportu:

Scuba 300Plus jest mała i lekka, co jest bardzo

wygodne do przenoszenia. Należy unikać gwałtownych wstrząsów i wibracji podczas transportu. Należy utrzymywać go w czystości, bez kontaktu z olejami, kwasami, zasadami i innymi substancjami niszczącymi gumę i tkaniny.

3. Konserwacja produktu:

• Niniejszy produkt powinien być raz w roku poddawany przeglądowi lub konserwacji przez upoważnionego specjalistę. Skonsultuj się ze sprzedawcą lub profesjonalną organizacją nurkową, aby mieć pewność, że można go normalnie używać.
• Cylindry należy poddawać testowi hydrostatycznemu co 5 lat.
• Zaleca się przeprowadzanie corocznej kontroli wizualnej i sprawdzenia cylindra pod kątem korozji, wgnieceń, uszkodzeń, zarówno wewnętrznych, jak i zewnętrznych.
• Pierścień uszczelniający jest podatną częścią. Jeśli zostanie uszkodzony podczas użytkowania, należy go wymienić.

natychmiast.

4. Warunki depozytowe

Produkt należy zutylizować w następujących przypadkach:

Gdy produkt jest uszkodzony, czyli spełnia wymogi utylizacji

i nie nadaje się już do użytku; na przykład, gdy obudowa cylindra jest uszkodzona,

Śruba zaworu butli jest uszkodzona lub zdeformowana, zawór butli lub cylinder jest zdeformowany.

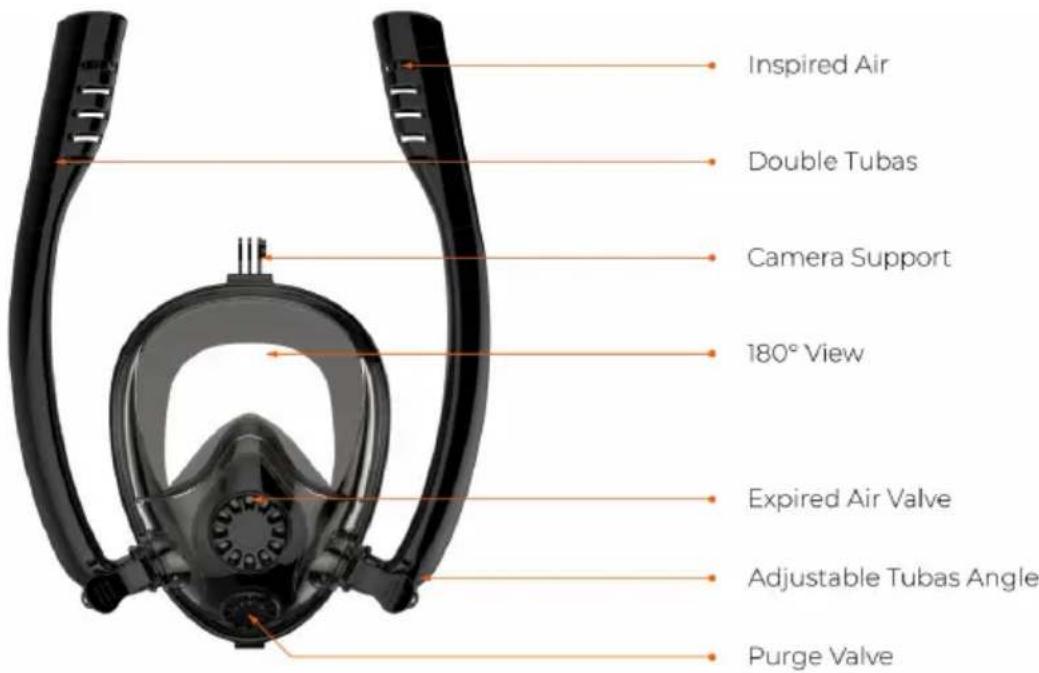

• Nie należy używać tej maski do nurkowania swobodnego lub nurkowania z akwalungiem.
• Przed użyciem maski należy uważnie przeczytać instrukcję i postępować zgodnie z nią.
• Dzieci poniżej 12 roku życia powinny być nadzorowane przez osobę dorosłą podczas używania tej maski. Nie próbuj usuwać folii przyciemniającej wewnątrz. Trzymaj maskę z dala od piasku.
• Składa się z MASKI DO NURKOWANIA

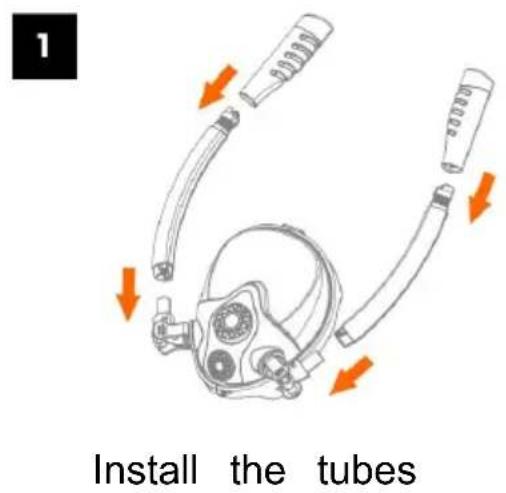

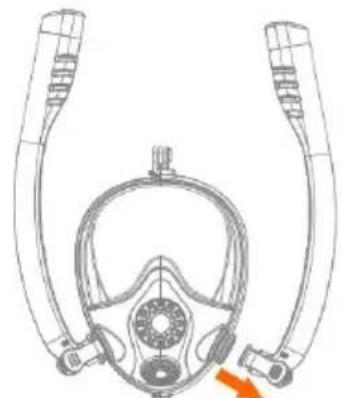

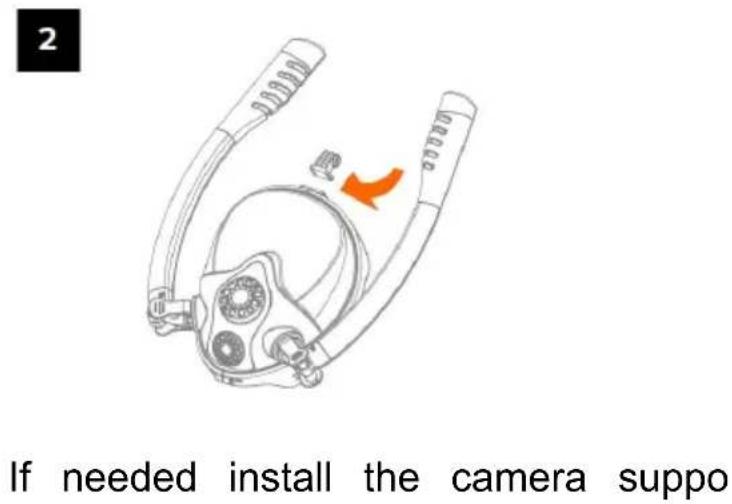

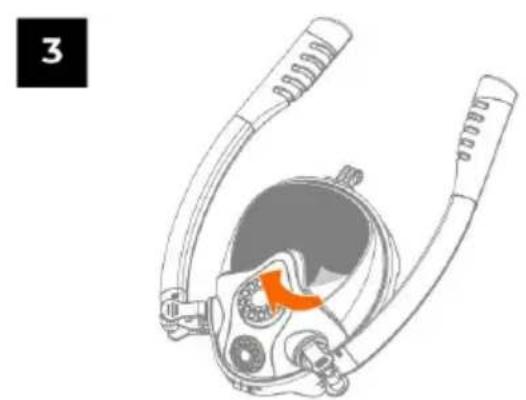

2. Jak używać

Jak zamontować miniaturę butli do nurkowania?

3. Konserwacja i ostrożność

• Przed włożeniem maski do torby należy ją wypłukać i osuszyć.
• Aby zwiększyć wydajność przechowywania, wyjmij turki.
• Aby wydłużyć żywotność produktu, nie należy przechowywać go w pobliżu ostrych przedmiotów.
• Nie bierzemy żadnej odpowiedzialności w przypadku niewłaściwego użycia.
• Zaleca się regularne przerwy w pracy, podczas których co 30 minut należy zdjąć maskę.

WPROWADZENIE DO POMPY POWIETRZA PIERWSZEJ GENERACJI

Środki ostrożności

• Po zainstalowaniu nowego cylindra gazowego należy sprawdzić, czy nie przecieka, a następnie opróżnić go kilkadziesiąt razy, aby spuścić olej i wodę. Przetestuj metodą wycieku powietrza. Po złożeniu użyj korka pokazanego na rysunku powyżej, wciśnij go w gwint żeński, a następnie napompuj do 10 MPa. Obserwuj, czy wskazówka manometru spada. Jeśli wskazówka manometru nie spada, oznacza to, że nie ma wycieku. Jeśli manometr spada, będzie przeciekał. Możesz umieścić wąż wylotowy powietrza podstawy manometru w wodzie, aby pompować powietrze, aby przetestować i zaobserwować, gdzie powietrze przecieka. Dokręć go trochę, a nie będzie wycieków powietrza.
• Po zakończeniu pompowania powietrza, ciśnienie musi zostać uwolnione przy zdjęciu połączenia. Poluzuj śrubę, aby zmniejszyć ciśnienie, jak pokazano powyżej, a

uwolnić ciśnienie.

• Do nowego cylindra gazowego nie trzeba dodawać oleju smarującego, został on dodany przy dopuszczeniu fabryki. Ilość oleju silikonowego nie powinna być zbyt duża.
• Normalne jest, że powietrze jest poza ciśnieniem, gdy pojemnik nie jest podłączony do pustego testu. Zasada działania pompy polega na sprężaniu gazu zarówno w górę, jak i w dół, aby osiągnąć cel sprężania wieloetapowego.

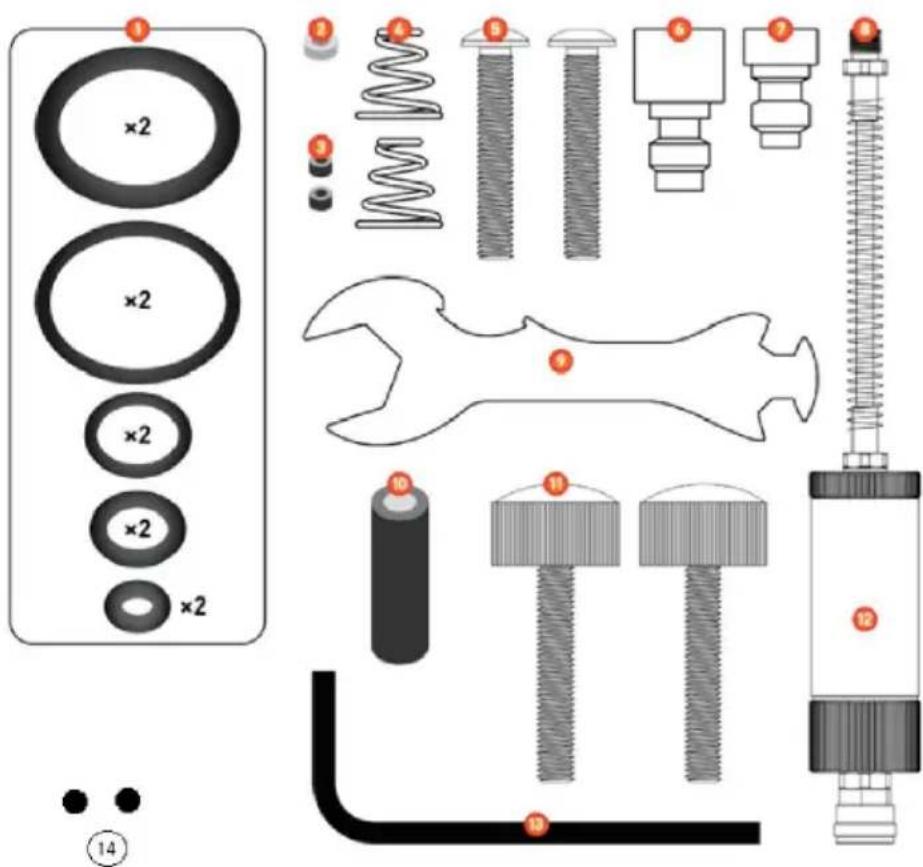

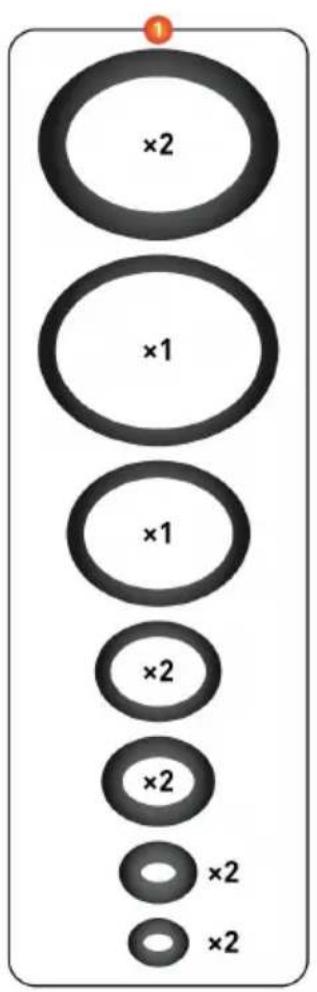

1. Lista akcesoriów

PRZ EDM IOT	Nazwa	Ilość	PRZEDMIO T	Nazwa	Ilość
1	Zapasowe pierścienie uszczeelniajaźce	10 SZTUK	8	Ruragowietrza wysokocijsnieniowego	1 SZT.
2	Podkładki biale	1 SZT.	9	Klucz spezialny	1 SZT.
3	Podkładki czarne	2 SZT.	10	Pręt węglowy separatorota oleju i wody	1 SZT.
4	Sprężny tłokowe wysokoci.§nieniowe	2 SZT.	11	Śruba uchwytu	2 SZT.
5	Śruby	2 SZT.	12	Separator oleju i wody	1 SZT.
6	Adaptery dmuchane	1 SZT.	13	Klucz sąsciȩpty	1 SZT.
7	Wtyczki testowe	1 SZT.	14	Jednokierunkowa kula uszczełniajaść	2 SZT.

2. Etapy montażu

Uwaga: w pakiecie akcesoriów używane są wyłącznie części pokazane na poniższym rysunku.

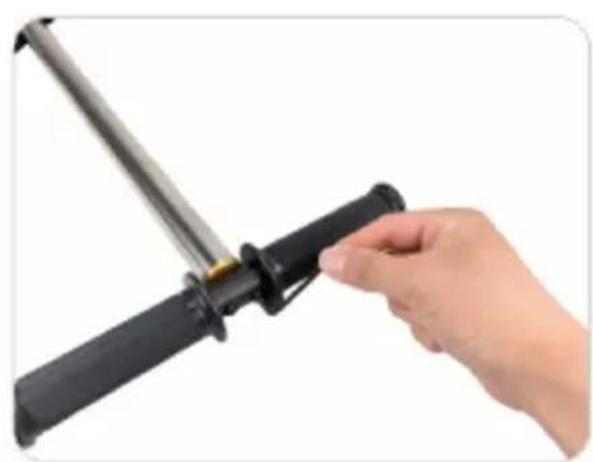

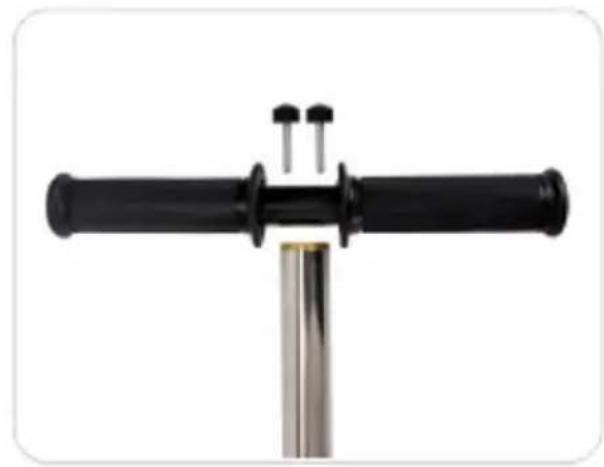

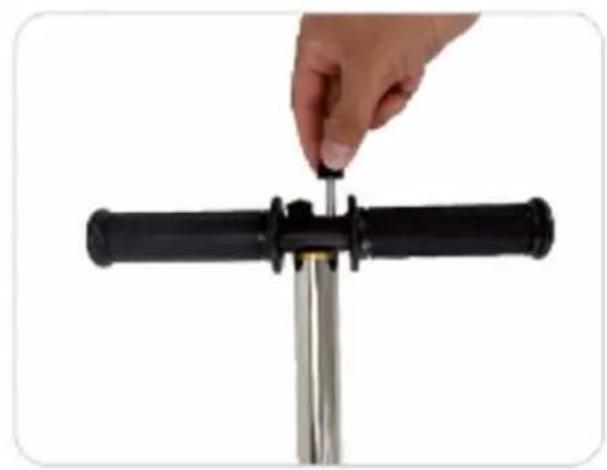

2.1 Sytuacja Wersja ze śrubą jednopalcową

Obudowa uchwytu montażowego 1 Dokręcić bezpośrednio ręcznie

2.2 Sytuacja w wersji z dwiema śrubami sześciokątnymi

Montaż uchwytu obudowy 2. Dokręć kluczem imbusowym.

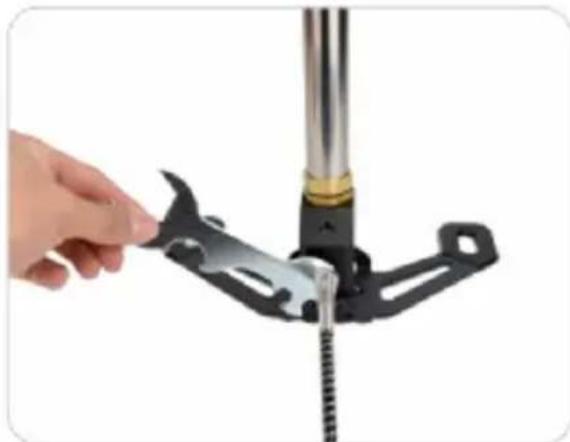

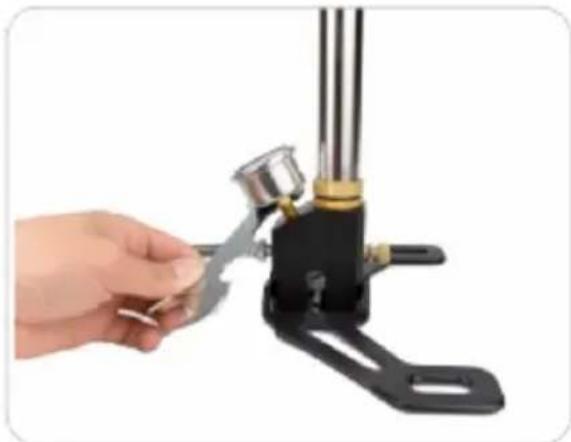

2.3 Za pomocą klucza zamontuj manometr i wąż.

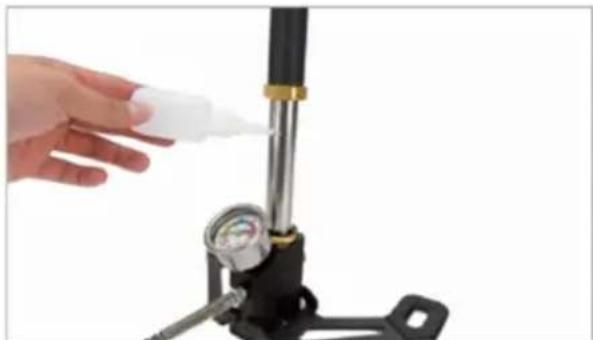

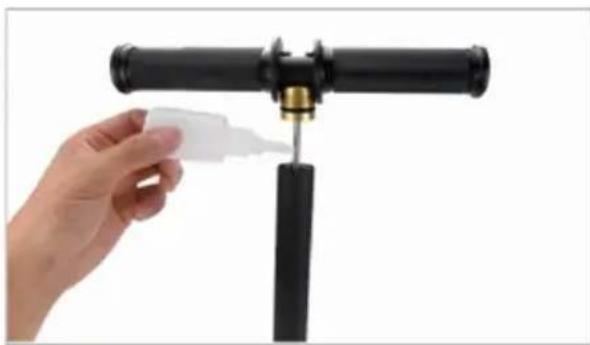

3. Dodaj olej smarujący

Nowa pompa nie wymaga tankowania. Została napełniona w fabryce. Należy ją tankować co 1500 razy i w dwóch pozycjach (jak pokazano na poniższym rysunku). Trzy krotnie przy zimnym silniku. Po zatankowaniu sąź 50 razy opróżnić pompę przy użyciu.

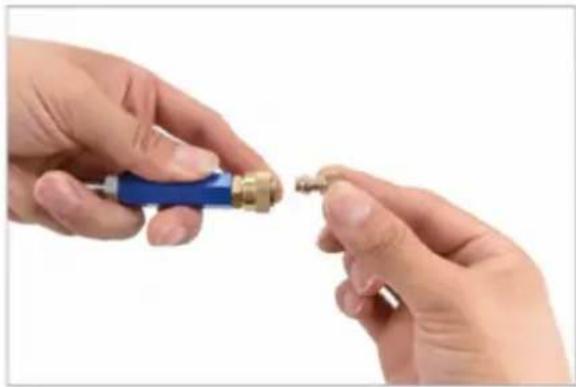

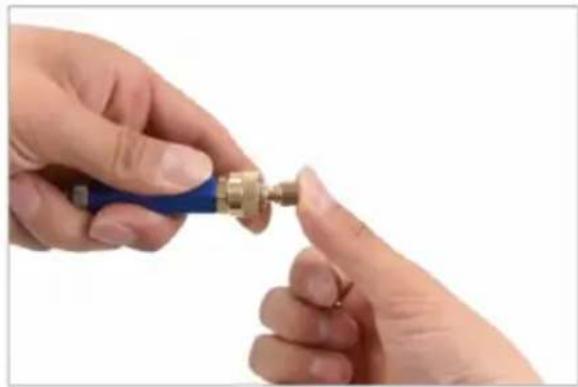

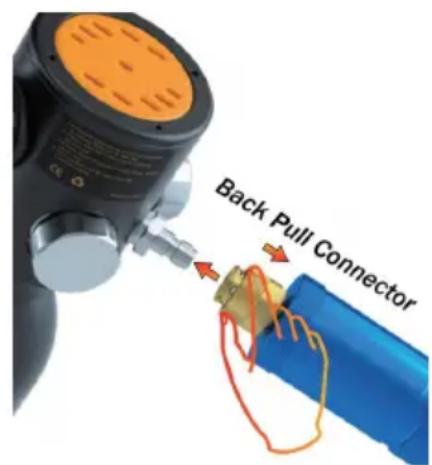

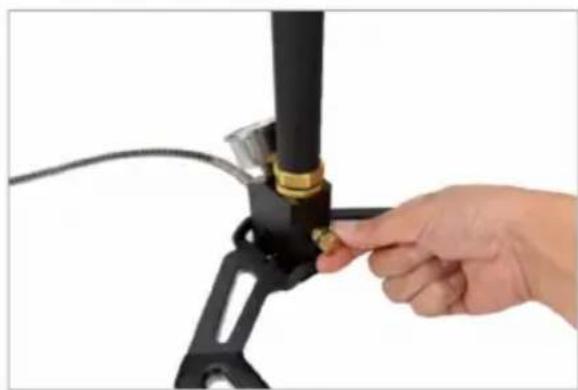

4. Sposób montażu głowicy żeńskiej

Prawidłowa metoda instalacji głowicy żeńskiej jest następująca: odciągnij zewnętrzny pierścień głowicy żeńskiej, włóż główny sączek lub korek testowy, a następnie przywróć zewnętrzny pierścień głowicy żeńskiej. Jak pokazano na poniższym rysunku.

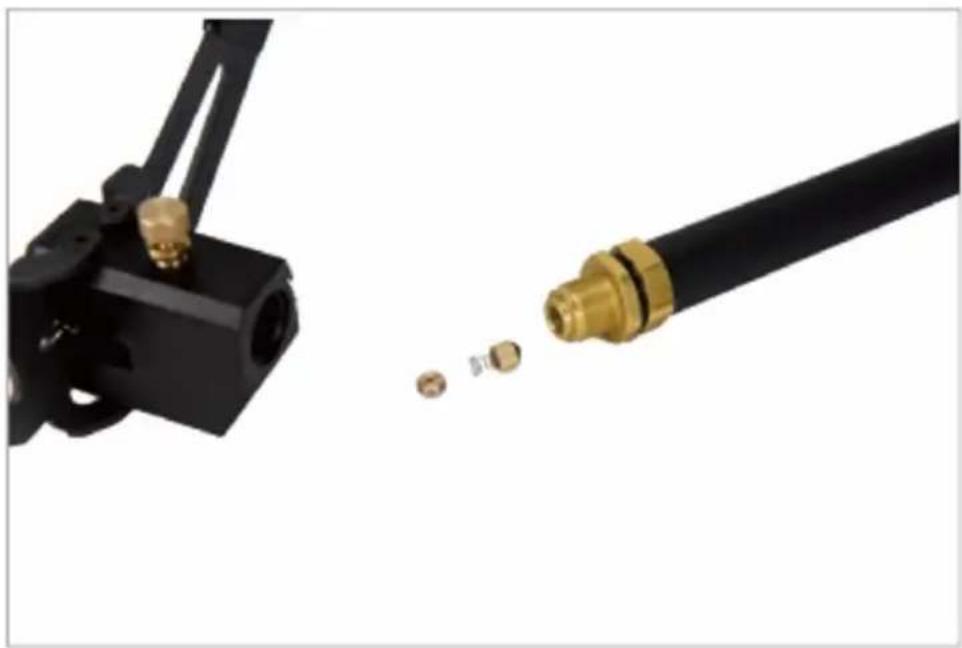

5. Czyszczenie zaworu zwrotnego

Wartość wskaźnika ciśnienia wzrasta, gdy cylinder pneumatyczny jest naciśnięty i napompowany, a maleje, gdy jest on podnoszony lub automatycznie odchylany.

a. Na zaworze zwrotnym znajduje się plama oleju, którą należy wyczyścić.

b. Pierścień uszczelniający zaworu zwrotnego jest uszkodzony, wymień pierścień uszczelniający zaworu zwrotnego.

c. Sprężyna zaworu zwrotnego jest uszkodzona, wymień sprężynę zaworu zwrotnego (jak pokazano na rysunku poniżej).

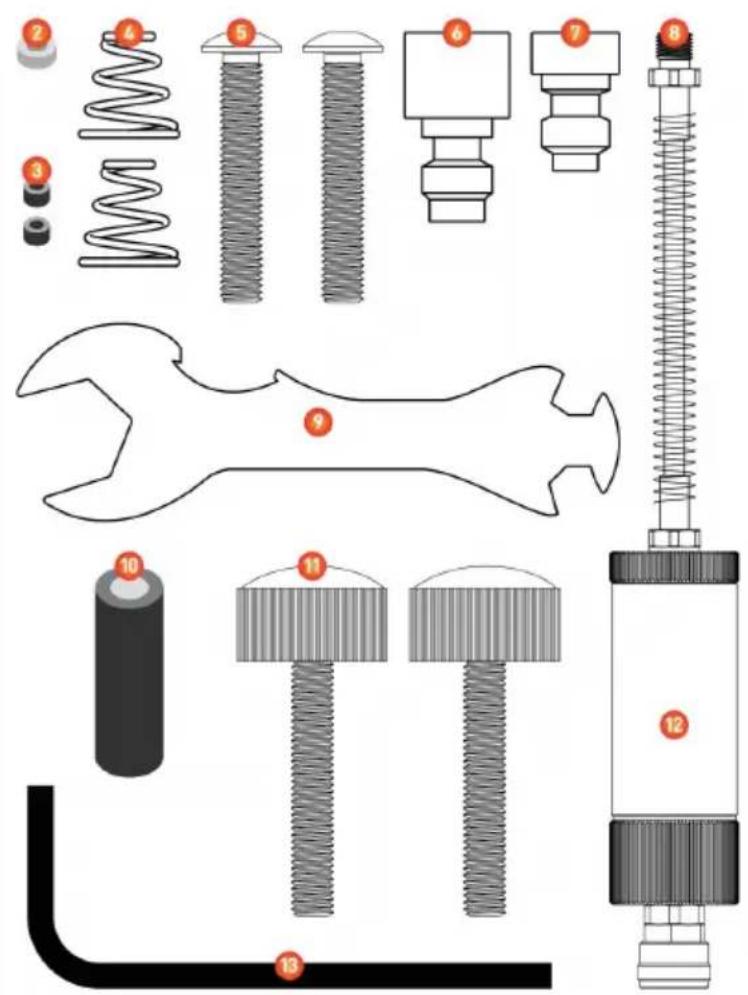

1. Lista akcesoriów

PRZ EDM IOT	Nazwa	Ilość	PRZEDMIO T	Nazwa	Ilość
1	Zapasowe pierścienie uszczeelniajaźce	12 SZTUK	8	Ruragowietrza wysokocijsnieniowego	1 SZT.
2	Podkładki biale	1 SZT.	9	Klucz spezialny	1 SZT.
3	Podkładki czarne	2 SZT.	10	Pręt węglyowy separator oleju i wody	1 SZT.
4	Sprȩżyny tklokowe wysokocijsnieniowe	2 SZT.	11	Śruba uchwymi	2 SZT.
5	Śruby	2 SZT.	12	Separator alejuni wody	1 SZT.
6	Adaptery dmuchane	1 SZT.	13	Klucz}szekość	1 SZT.
7	Wtyczki testowe	1 SZT.	14

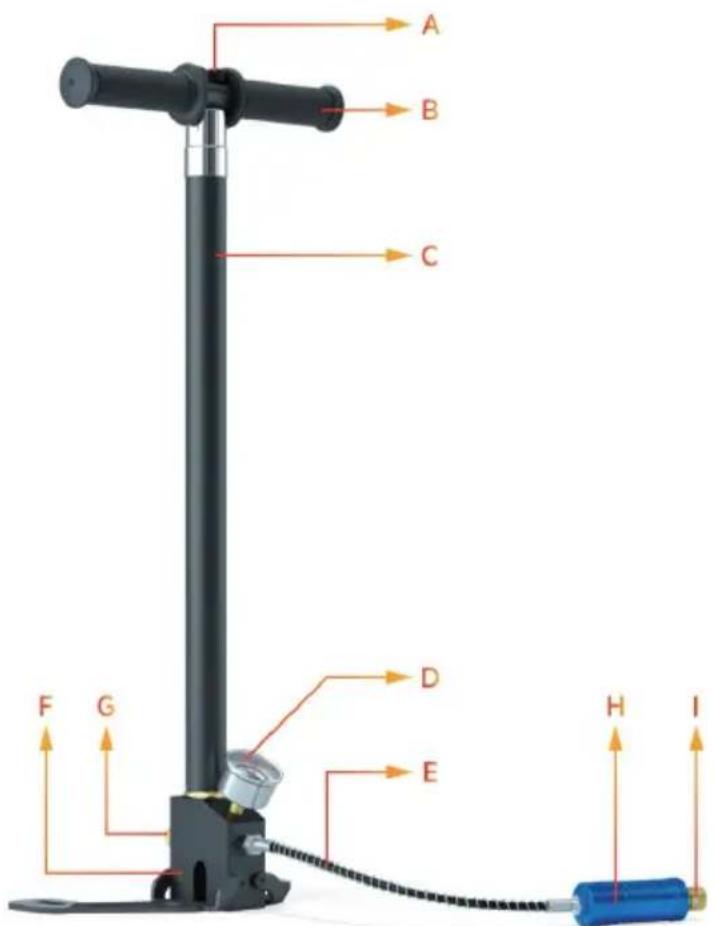

2. Notatki dotyczące instalacji

Złóż zgodnie z poniższym rysunkiem, dokręć połączenia (manometr, przewód powietrza doładowującego wysokiego ciśnienia oraz separator oleju i wody) za pomocą specjalnego klucza. (Uwaga: Wystarczy umiarkowana siła, zbyt mocne dociśnięcie spowoduje wzrost ciśnienia.)

Guma uszczelniająca między stalowym wężem a podstawą jest zdeformowana i spowodowała wyciek. Należy dokręcić śrubę montażową uchwytu. Nie luzować.

3. Przed użyciem przetestuj

Metody testowe:

1. Zainstaluj wtyczkę testową;
2. Dokręć zawór bezpieczeństwa i napompuj do 10 MPa; otwórz zawór bezpieczeństwa, aby uwolnić ciśnienie gazu;
3. Ponownie dokręć zawór bezpieczeństwa i napompuj do 20 MPa;
4. Obserwuj przez około dwie minuty, czy manometr pompy nie spada. Jeśli manometr spada, wydajność pompy jest prawidłowa; jeśli wskazówka manometru spada, zaleca się włożenie całej podstawy pompy, rurki do pompowania pod wysokim ciśnieniem i

testowego do wody, aby sprawdzić, czy nie ma nieszczelności.

4. Instrukcje

4.1 Przed użyciem należy zapoznać się z metodą obsługi. Nieprawidłowa obsługa może spowodować obrażenia użytkownika lub uszkodzenia pompy. 4.2 Najpierw podłącz cylinder powietrza do pojemnika, który ma zostać nadmuchany. (Przeczytaj odpowiednią instrukcję, aby zapoznać się z zawartością portu przyłączeniowego urządzenia). 4.3 Sprawdź, czy zawór bezpieczeństwa jest dokręcony, jeśli jest luźny, dokręć go. 4.4 Podczas pompowania należy stąpać obiema stopami po dolnej płycie pompki, aby zapewnić jej stabilność. 4.5 Umieść pojemnik, który ma zostać nadmuchany, płasko na poziomej powierzchni. Następnie zacznij nadmuchać. 4.6 Po zakończeniu pompowania należy przykręcić zawór bezpieczeństwa cylindra powietrznego, aby uwolnić mieszankę oleju i wody wytworzone podczas pompowania.

Ostrzeżenie o niebezpieczeństwie

Po napompowaniu nie zwalniaj ciśnienia, dopóki zawór bezpieczeństwa nie zwolni ciśnienia. Rozłącz wszystkie złącza, jeśli są pod ciśnieniem. Rozłączenie złączy może spowodować poważne obrażenia.

Ponadto nie należy umieszczać rąk w pobliżu wylotu powietrza ani kierować ich w stronę kogokolwiek! W przeciwnym razie może dojść do poważnych obrażeń. Przed nadmuchaniem pojemnika należy zapoznać się z różnymi stopniami i parametrami.

Metoda demontażu szybkozłącza 8 mm (jak pokazano na rysunku)

5. Typowe problemy i rozwiązania

5.1 Po podłączeniu butli z gazem do pojemnika i po pewnym czasie pompowania, ciśnienie nadal wyświetla się zero, czy prędkość wzrostu ciśnienia jest bardzo wolna?

Analiza problemu: Wyciek.

Rozwiązanie: umieść podstawę pompki, rurkę do pompowania pod wysokim ciśnieniem korek testowy w wodzie, aby sprawdzić, czy nie ma wycieków.

5.2 Podczas pompowania pompa powietrza mocno pompuje, a po naciśnięciu do końca automatycznie zaczyna zasysać powietrze?

Analiza problemu: Występuje problem z iglicą zaworu jednokierunkowego w grupie tłoków trójstopniowych.

Rozwiązanie:

• Otwórz zawór odpowietrzający, rozmontuj zewnętrzną rurkę i wykręć śrubę łączącą (tylko jedną), a następnie wlej wodę lub silikon. Po ponownym złożeniu kilkakrotnie szybko przedmuchaj zawór powietrzem, aby usunąć wszelkie zanieczyszczenia, które mogą być w zaworze.
• Wyjmij trzystopniową grupę tłokową, znajdź przyczynę nieszczelności powietrza lub wymień uszczelniający tłok.

5.3 Im dalej pompujesz, tym mocniej pompujesz i naciskasz?

Analiza problemu: W pompie występuje poważny niedobór oleju.

Rozwiązanie: Dodaj 2~3 krople specjalnego oleju smarującego do rurki wtórnej i trzeciorzędnej butli gazowej. (Uwaga: Po zatankowaniu należy ją opróżnić 50 razy, spuścić nadmiar oleju, a następnie użyć ponownie.) (Zobacz poniższy rysunek) (Nowa pompa nie wymaga tankowania, została zatankowana w fabryce i jest tankowana co około 1500 pompowań.) 5.4 Manometr nie wraca do zera?

Analiza problemu: Nadmiar oleju nie jest odprowadzany czysto, a olej i gaz rozszerzają się przy około 20 MPa, a olej i gaz rozszerzają się natychmiastowo. Jeśli ciśnienie przy około 40 MPa, manometr zostanie uszkodzony z powodu przeciążenia lub ciśnienie w butli z gazem zostanie uszkodzone podczas noszenia. Zegarek został mocno wstrząśnięty, co spowodowało przesunięcie wskazówek.

Rozwiązanie: wymień manometr.

Producent: Shanghaiimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Apartment 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.

Wsparcie techniczne i certyfikat e-gwarancji
