VEVOR®
HERRAMIENTAS RESISTENTES, MITAD DE PRECIO
RESPIRADOR DE BUCEO
MODELO: C300PLUS
¿NECESITA AYUDA? ¡CONTÁCTENOS!
¿Tiene preguntas sobre el producto? ¿Necesita asistencia técnica? No dude en ponerse en contacto con nosotros:
Soporte técnico y certificado de garantía electrónica www.vevor.com/support
Estas son las instrucciones originales. Lea atentamente todas las instrucciones del manual antes de utilizar el producto. VEVOR se reserva una interpretación clara de este manual de usuario. La apariencia del producto está sujeta al producto que recibió. Perdónenos por no informarle nuevamente si hay actualizaciones de tecnología o software en este producto.
- Este producto es adecuado para actividades de video como esnórquel.
Enseñanza del buceo recreativo y del buceo indoor, y la profundidad máxima aplicable no es más de 10 metros bajo el agua;
- Cuando se utilice como rescate de emergencia bajo el agua o como respaldo de aire
Suministro de equipos de buceo profesional, el máximo aplicable
La profundidad es de 30 metros bajo el agua. En este caso, solo se utiliza como suministro de aire de emergencia.
ADVERTENCIA
- Este producto es adecuado para aguas de hasta 10 metros de profundidad;
- Cuando se utilice como rescate de emergencia bajo el agua, la profundidad máxima puede alcanzar los 30 metros. En este momento solo se puede utilizar como suministro de aire de respaldo de emergencia;
- Antes de utilizar, se recomienda encarecidamente que participe en un curso de formación técnica de buceo y obtenga los certificados correspondientes de una institución de autenticación válida. Es peligroso que quienes no hayan sido autenticados por una institución utilicen este producto y pueda producirse lesiones o la muerte;
- Este producto es adecuado para aguas superiores a 10 grados centígrados con la aprobación de los administradores de las aguas. Observe atentamente el entorno circundante antes de uso para asegurarse de que las aguas sean seguras sin ningún peligro; tenga cuidado con las colisiones con los barcos que pasan;
- Infle el producto antes de usar y verifique que no presente daños ni fugas de aire. No lo use si está dañado, tiene fugas o presenta signos de mal funcionamiento.
- La presión máxima de este producto es de 20 MPa y solo se puede llenar con aire comprimido de acuerdo con los requisitos de la respiración humana. El llenado con algunos gases indeseables puede provocar el bloqueo del dispositivo de filtrado interno y de los ca
- Guarde el producto en un lugar fresco y seco, lejos de la luz solar directa, no lo guarde en el maletero del automóvil o en lugares de altas temperaturas, está prohibido arrojar este producto al fuego;
- Pertenece a un producto de alta precisión, no desmonte el producto sin autorización. Las personas no profesionales pueden causar daños al producto;
- No utilice este producto solo en el agua, se necesitarán más acompañantes;
- En caso de peligro, este producto no puede proporcionar protección de seguridad personal, solo puede proporcionar una cantidad adecuada de aire comprimido al cuerpo humano como fuente de respiración;
- Después de su uso, asegúrese de limpiar el producto con agua limpia y secarlo antes de guardarlo;
- Cuando la presión sea inferior a 2 MPa, diríjase a la superficie del agua y úselo nuevamente antes de rellenar con aire;
- Practique en aguas poco profundas cuando utilice este producto por primera vez;
- Practique en aguas bajo el peso de la gravedad.
- Está estrictamente prohibido usar este producto cuando se haya consumido alcohol o drogas, de lo contrario causará consecuencias graves;
- Está estrictamente prohibido que los niños menores de 14 años y personas mayores de 60 años utilicen este producto. Los niños de 14 años deben utilizarlo bajo la supervisión de un adulto; las mujeres embarazadas, los pacientes y otras personas que no sean aptas para bucear o nadar tendrán prohibido usar este producto.
| Modelo | C300PLUS |
| Presión máximo aplicable | 20 MPa |
| Volumen de un solo cilindro | 0,5 litros |
| ARTÍ
CUL
O | Nombre | Canti
dad | ARTÍ
CUL
O | Nombre | Canti
dad |
| 1 | Junta tórica verde | 1 piezas | 3 | Un lote de characteres | 1 piezas |
| 2 | Junta tórica negra | 1 piezas | 4 | manual | 1 piezas |

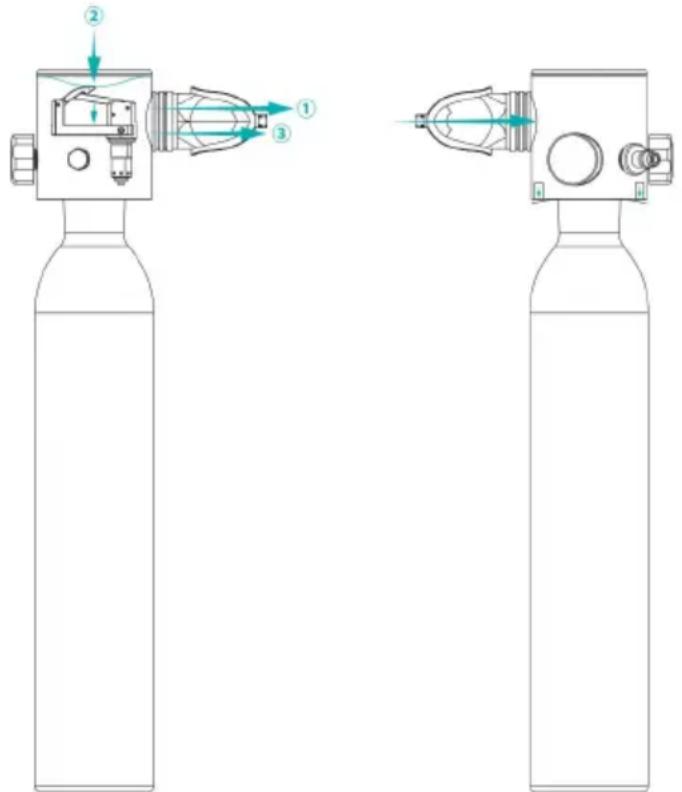

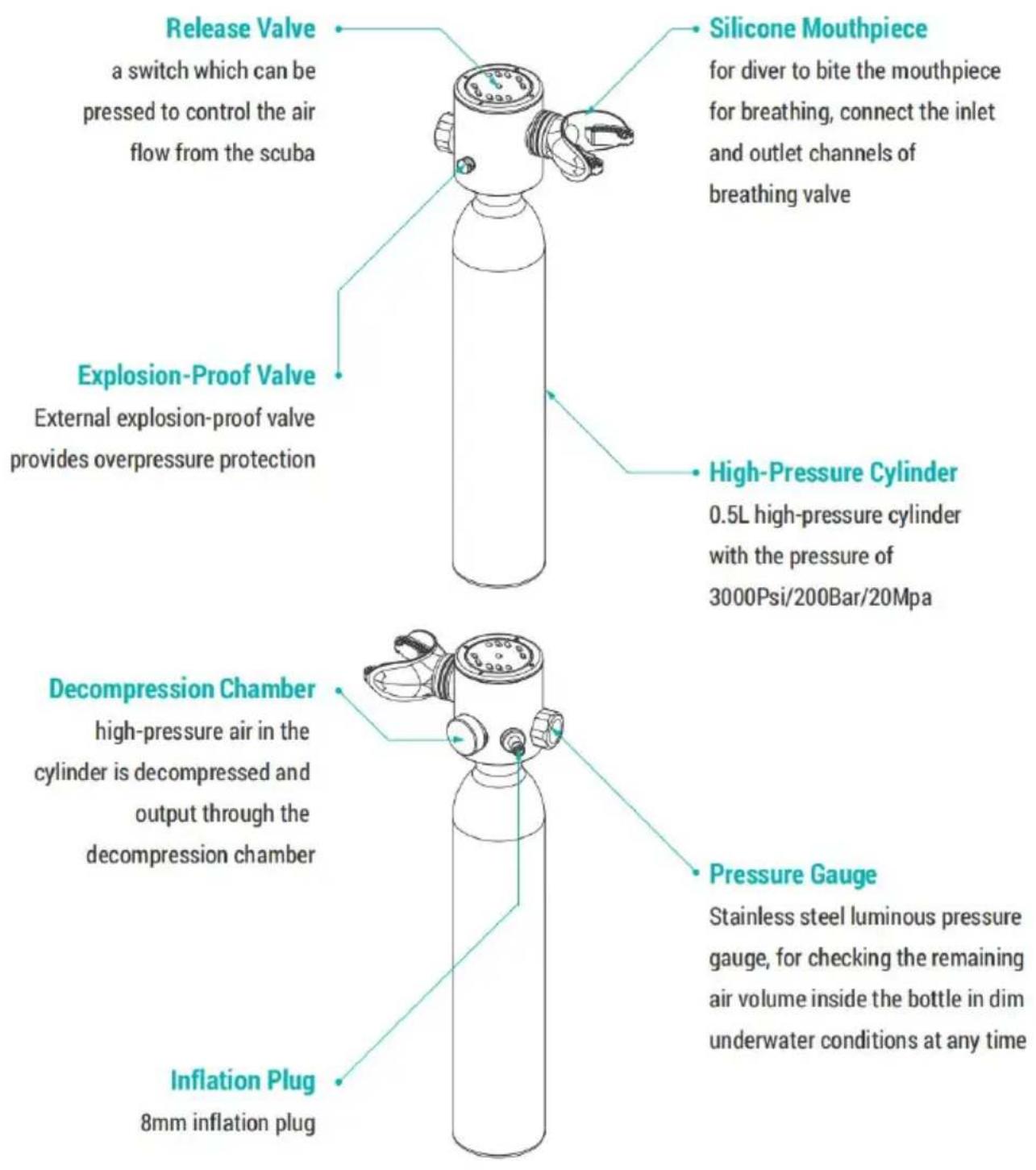

ESTRUCTURA DEL PRODUCTO
- Cuando el buceador muerde la boquilla e inhala, la presión en la cavidad disminuye para provocar que la válvula de liberación se abra hacia abajo para que el flujo
hacia la cavidad bucal a través de la boquilla.
- Cuando el buceador muerde la boquilla y exhala, el gas exhalado fluye hacia la cavidad para aumentar la presión en la cavidad, para impulsar el sentido único de la junta de silicona en la válvula en la parte inferior del cilindro para abrir y el gas se descarga al exterior a través de los dos orificios de escape.
TUTORIAL DE OPERACIÓN
1. Montaje
El equipo de buceo C300 PLUS se divide en dos partes: la válvula del cilindro y la de alta presión.
Cilindro. Al recibir el producto, verifique que no falten piezas.
Retire el manguito de protección del tornillo en la parte inferior de la válvula del cilindro. Compruebe la conexión de la rosca. Después de comprobarlo cuidadosamente, apriete el cilindro.
válvula y déjela inflada para su uso.
2. Inflación
- Por favor, compruebe que no haya fugas de aire al inflar. En caso de fugas, detenga el inflado inmediatamente; el gas se llena con aire comprimido (está estrictamente prohibido rellenar con oxígeno puro u otros gases nocivos para el cuerpo humano).
La presión de aire en el cilindro alcanza 3000 psi/200 bar/20 MPa, deténgase.
Infle inmediatamente para evitar cualquier accidente.
- Métodos de inflado habituales: inflado con bomba eléctrica, inflado con bomba manual
y el inflado del adaptador. Cuando se utilicen las herramientas mencionadas, asegúrese de que
La presión puede alcanzar 3000 psi/200 bar/20 MPa, de lo contrario el cilindro...
No se debe llenar completamente. Cuando se utilice una bomba eléctrica o manual para inflar,
Se deben equipar un separador de aceite y agua.
- El aire comprimido que se llena debe cumplir con los requisitos de la respiración humana.
Asegúrese de que el aire sea puro e inocuo para el cuerpo humano. Si el aire no es puro
Adecuado para el cuerpo humano no se llena como se requiere, el sistema de filtros en el cilindro y la válvula puede estar bloqueado y causar un mal funcionamiento.
3. Liberación de presión
Presione la válvula de liberación en la parte superior de la válvula del cilindro para liberar presión.
Si se produce una fuga de aire después del llenado de aire, libere la presión de manera segura y verifique
el mal funcionamiento.
4. Cómo usar
Antes de usar, verifique que no haya posibles fugas de aire o filtraciones en el respiradero.
cavidad de la válvula del cilindro. En caso de fuga de aire, deje de usarlo inmediatamente.
En caso de filtraciones de agua, drene el agua antes de usar. La operación especial se muestra de la siguiente manera:
- Mantenga toda la boquilla en la boca, muerda la parte de silicona con los dientes y cierre la
boca bien. Presione la tapa de silicona en la parte superior de la válvula del cilindro para descender el agua en la cavidad respiratoria por el aire liberado, y así tener una respiración no con la boca.
- Compruebe si hay objetos extraños (como arena, etc.) en el respiradero.
cavidad. Si los hay, límpielos a tiempo antes de usarla.
- Utilícela únicamente después de haber eliminado los riesgos de seguridad. Cuando esté en uso, podrá respirar.
Normalmente mordiendo completamente la boquilla.
SOLUCIÓN DE PROBLEMAS COMUNES
| Problema | Método de reparación |
| Fuga de aire en la conexión entre manómetro y la valvula del cilindro Aire
¿Fuga en la conexión entre el tapó inflado de 8 mm y la valvula del cilindro? | Utilice una llave paraJKLM el manómetro y el tapón de inflado para eliminar el mal funcionarial. |
| ¿Fuga de aire en la conexión entre valvula del cilindro y el cilindro? | Saque la junta y otros accesorios de parte inferior.
de la valvula del cilindro enorden, reorganécelas correctamente ywhelming installarlasvoltar a poderlo enorden. La valvula debe estar alineada con el tornillo, cilindro yJKLM para eliminar el funcionarial. |
| ¿Fuga de aire en el puerto del tapó inflado? | Retire el tapón de inflado, quite la en forma de O anillo en la parte inferior y limpiar/reemplazar con agua limpia, |
| secar el agua y vuelva a instalarlo en el lu original. Apriete bien. Eliminar el mal funciona bajo. |
ALMACENAMIENTO Y MANTENIMIENTO
1. Condiciones de almacenamiento:
- Debe almacenarse en un lugar con una temperatura ambiente de 5 °C ~ 30 °C; humedad relativa de 40% ~ 70%;
- No debe colocarse a menos de un metro de la fuente de calor ni bajo la luz solar directa;
- El almacén donde se guarda el equipo de buceo no debe tener aceites, ácidos y otras sustancias gaseosas que puedan dañar el material de caucho.
2. Condiciones de transporte:
El 300Plus Scuba es pequeño y liviano, por lo que es muy fácil de transportar. Vibraciones y golpes violentos durante el transporte.
Fácil de transporte. Vibraciones y golpes violentos durante el transporte.
Debe evitarse. Debe mantenerse limpio sin contacto con aceites,
ácidos, álcalis y otras sustancias que dañan el caucho y los tejidos.
Este producto debe ser inspeccionado o mantenido una vez al año por un técnico autorizado, distribuidor o una organización de buceo profesional para garantizar que se pueda utilizar normalmente.
- Este producto debe ser inspeccionado o mantenido una vez al año por un técnico autorizado, distribuidor o una organización de buceo profesional para garantizar que se pueda utilizar normalmente.
- Los cilindros deben probarse hidrostámicamente cada 5 años.
- Se recomienda una inspección visual anual y se debe inspeccionar el cilindro por corrosión, abolladuras, grietas u otros daños, tanto en el interior como en el exterior.
4. Condiciones de depósito
El producto debe desecharse si se dan los siguientes casos:
El producto en sí está dañado, es decir, cumple con el requisito de eliminación y ya no se puede utilizar; por ejemplo, la caja del cilindro está rota,
El tornillo de la válvula del cilindro está dañado o deformado, la válvula del cilindro
El cilindro está deformado.
- No utilice esta máscara para buceo libre ni buceo con escafandra autónoma.
- Lea y siga atentamente las instrucciones del manual antes de utilizar esta máscara.
- Los niños menores de 12 años deben usar esta mascarilla bajo la supervisión de un adulto. No intente quitar la película antivaho del interior de la mascarilla. Y mantenga la mascarilla alejada de la arena.

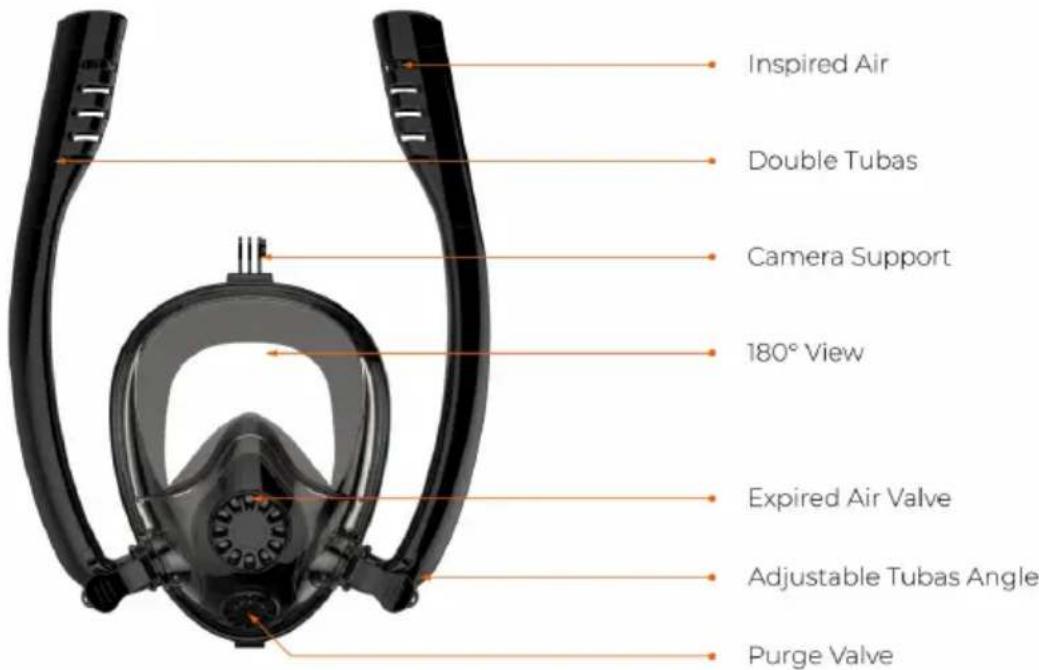

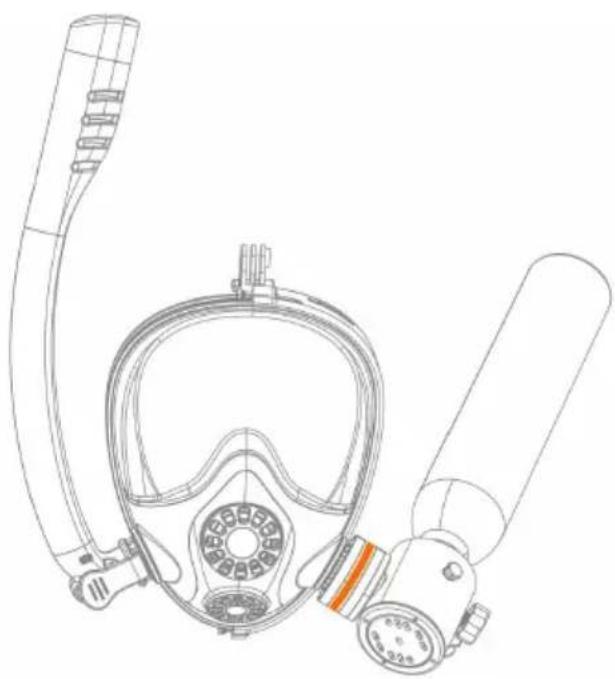

1. Compuesto por MÁSCARA DE BUCEO

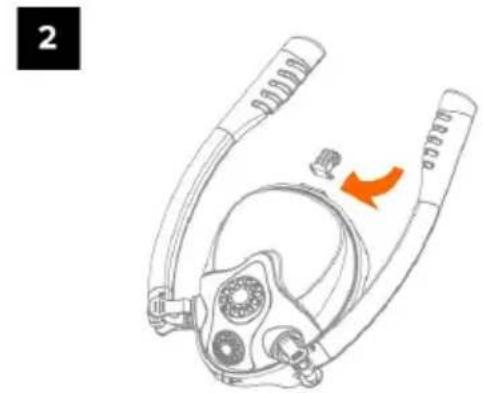

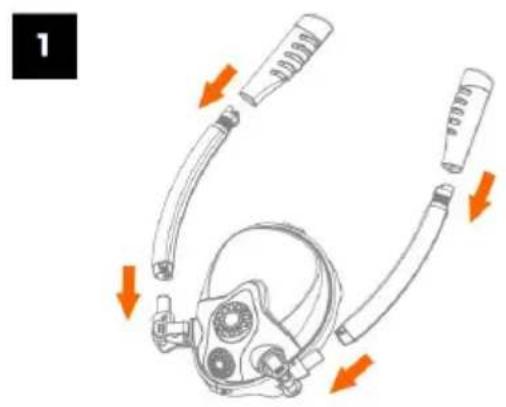

2. Cómo utilizar

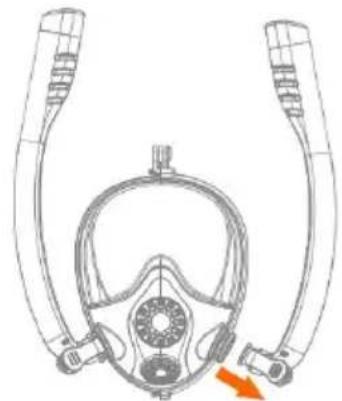

Instale los tubos
¿Cómo instalar un mini tanque de buceo?
3. Mantenimiento y precauciones
- Por favor, enjuague y seque su máscara antes de guardarla en su bolso.
- Retire los tubos para un almacenamiento más eficiente.
- Para alargar la vida útil del producto, no lo guarde con objetos afilados.
- Declinamos cualquier responsabilidad por daños debidos al mal uso.
- Se recomienda realizar descansos regulares, quitándose la mascarilla, cada 30 minutos.

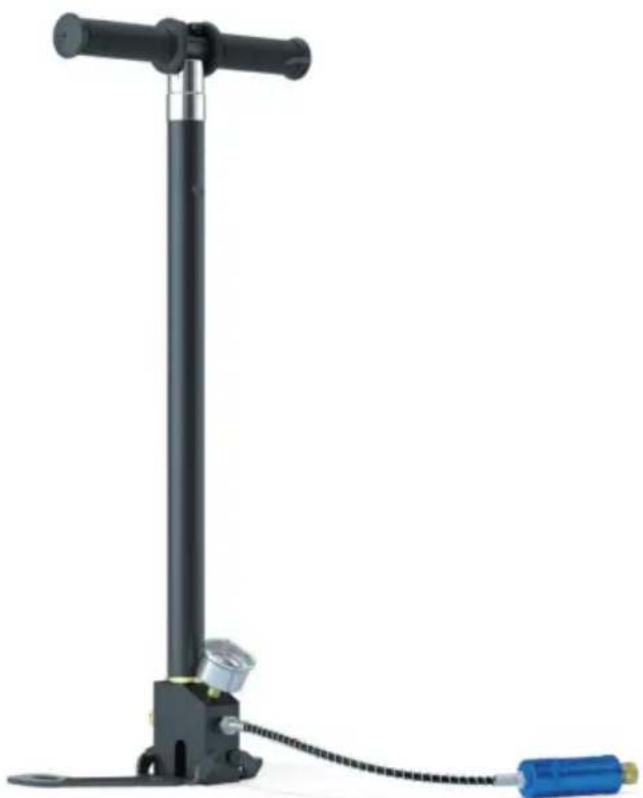

INTRODUCCIÓN A LA BOMBA DE AIRE DE PRIMERA GENERACIÓN
Precauciones
- Después de instalar el nuevo cilindro de gas, es necesario verificar si tiene fugas. Pruebe si hay fugas de aire. Después del ensamblaje, use el tapón que se muestra en la figura anterior, colóquelo en el cabezal hembra y bombee hasta 10 MPa. Observe el puntero del manómetro. Si el puntero del manómetro no baja, demuestra que hay fugas. Si el manómetro baja, tendrá fugas. Puede colocar la manguera de aire del manómetro de base en el agua para bombear aire y probar si hay fugas de aire. Apriételo un poco y no habrá fugas de aire.
- Una vez que se haya completado el bombeo de aire, es necesario aliviar la presión antes de poder retirar la junta. Afloje el tornillo de alivio de presión como se muestra arriba para aliviar la presión.
- El nuevo cilindro de gas no necesita aceite lubricante, ya que se le añade antes de salir de fábrica. La adición de aceite de silicona no debe ser excesiva.
- Es normal que el aire esté sin presión cuando el recipiente no está conectado a prueba de vacío. El principio de funcionamiento de la bomba es comprimir el gas para lograr el propósito de la compresión en varias etapas.

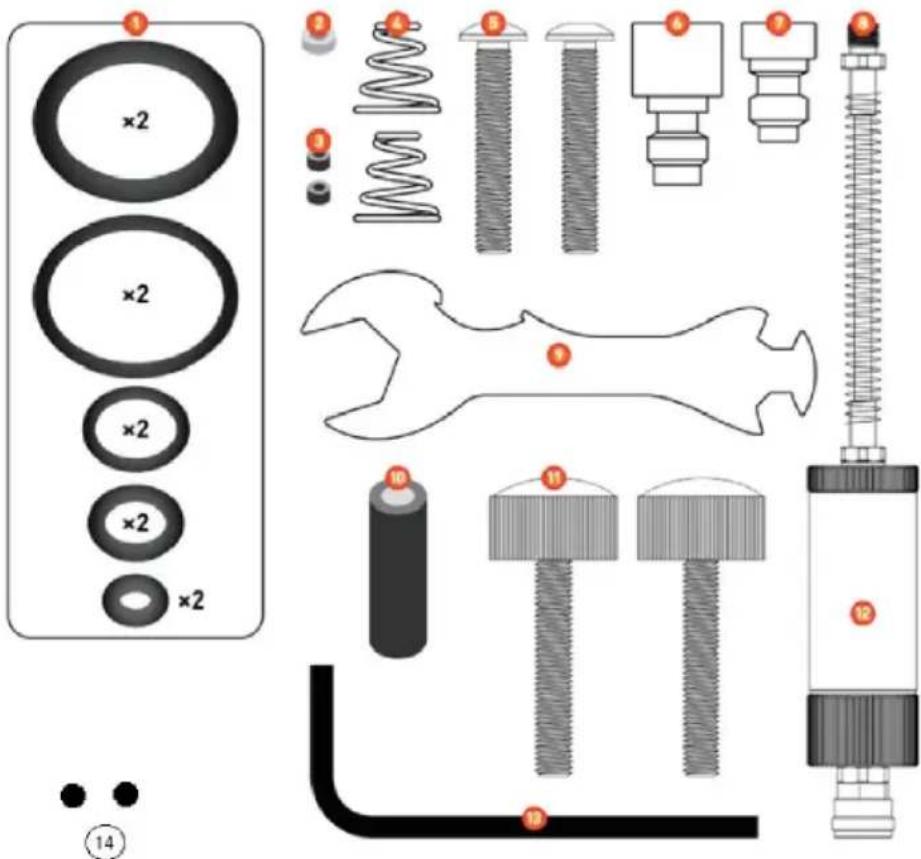

1. Lista de accesorios

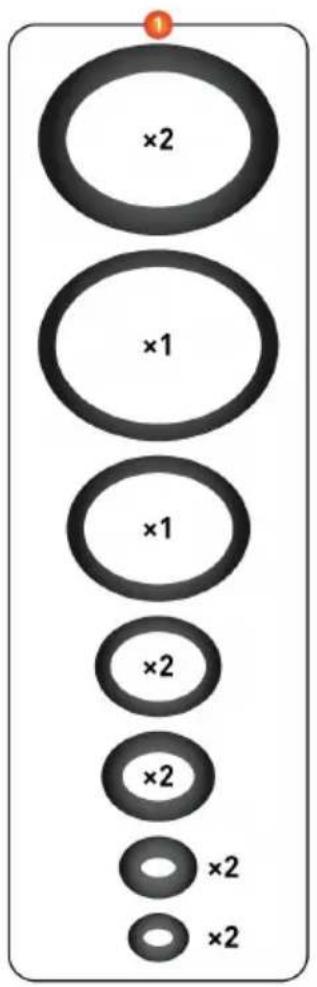

| ARTICULO | Nombre | Cantidad | ARTICULO | Nombre | Canti dad |
| 1 | Juntas tóricas de repuesto | 10 piezas | 8 | Tubo de aire de alta presión | 1 piezas |
| 2 | Arandelas blancas | 1 piezas | 9 | Llave especial | 1 piezas |
| 3 | Arandelas negras | 2 piezas | 10 | Varilla de carbón separadora de aceite y agua | 1 piezas |
| 4 | Resortes de pistón de alta presión | 2 piezas | 11 | Tornillo de manija | 2 piezas |
| 5 | Tornillos | 2 piezas | 12 | Separador de aceite y agres | 1 piezas |
| 6 | Adaptadores inflables | 1 piezas | 13 | Llave hexagonal | 1 piezas |
| 7 | Tapones de prUEba | 1 piezas | 14 | Bola de sellado unidireccional | 2 piezas |
2. Pasos de montaje
Nota: en el paquete de accesorios solo se utilizan las piezas que se muestran en la siguiente figura.

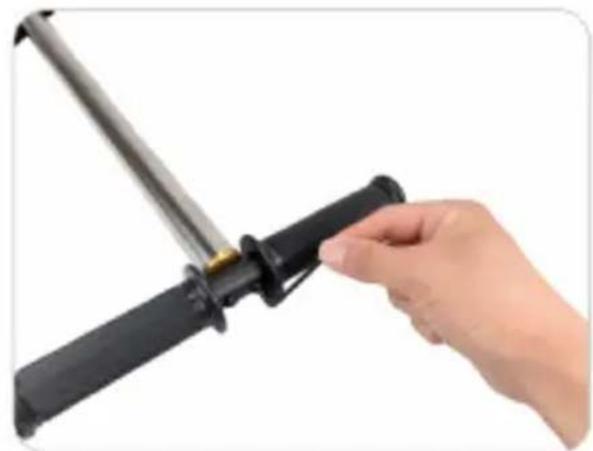

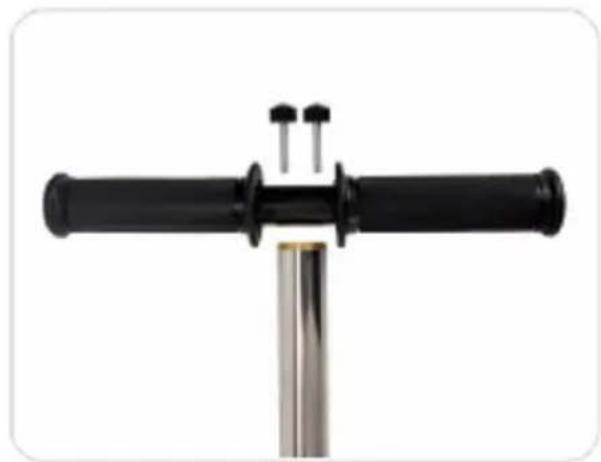

2.1 Situación: versión con tornillo de un dedo

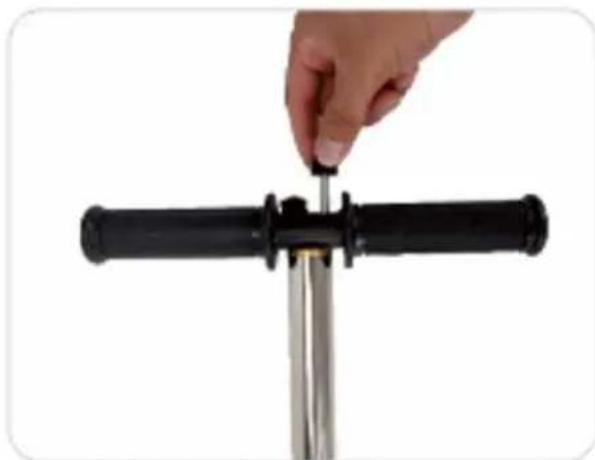

Caja de la manija de montaje 1. Apriete directamente con la mano.
2.2 Situación: versión con tornillo hexagonal
Caja de la manija de montaje 2. Apriete con la llave hexagonal.

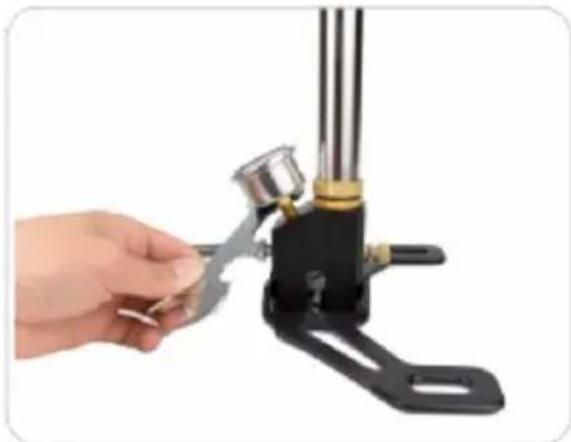

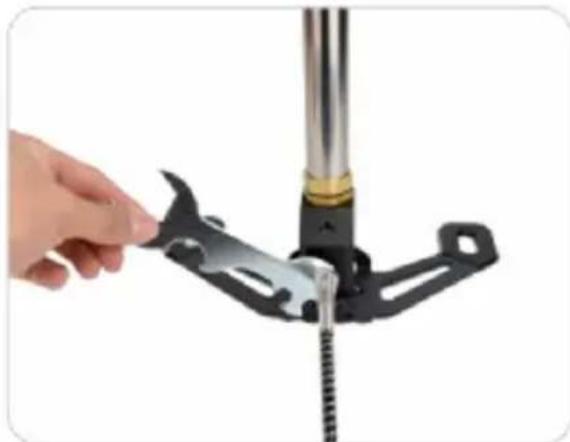

2.3 Instale el manómetro y la manguera con una llave.

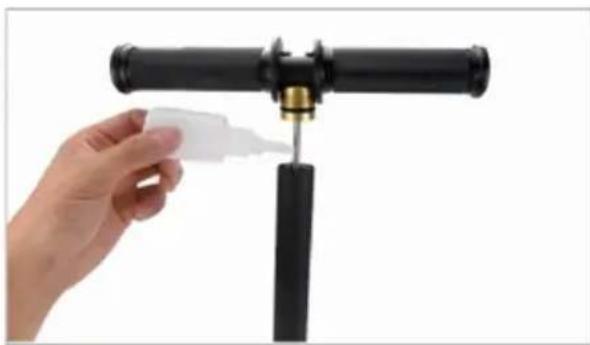

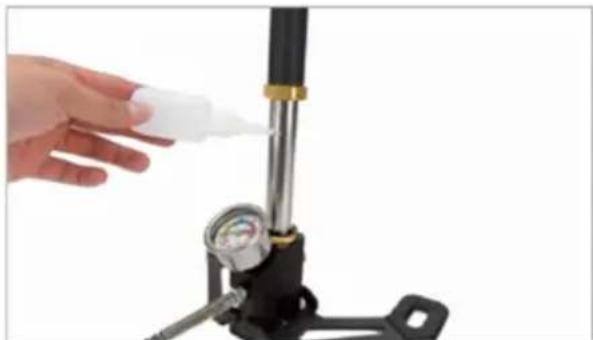

3. Añadir aceite lubricante
La bomba nueva no necesita recargarse. Se llena en la fábrica. Debe recargarse una vez cada 1500 veces y en dos posiciones (como se muestra en la figura siguiente). Tres en un lugar. Después de recargarla, deben vaciarse 50 veces antes de usarla.

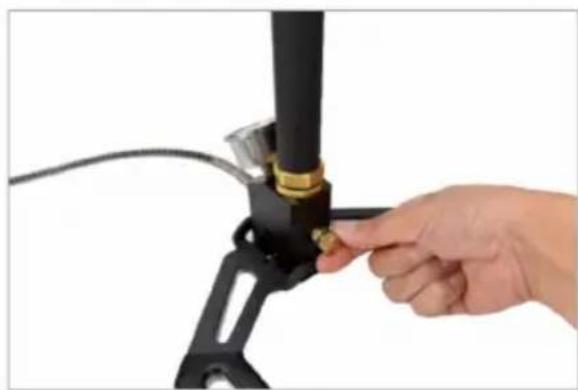

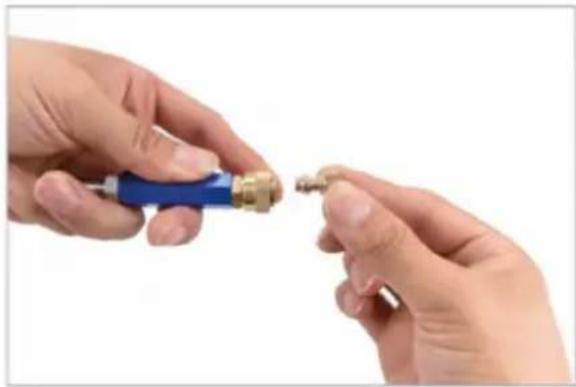

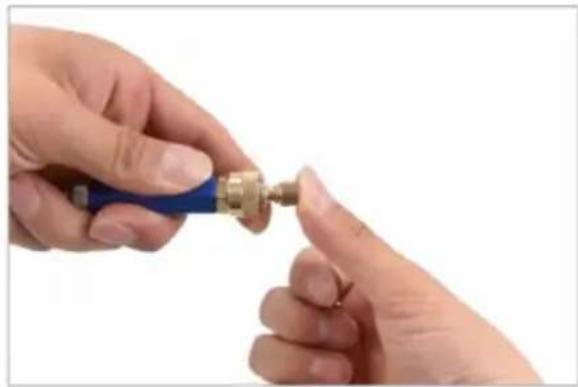

4. Método de instalación del cabezal hembra
El método correcto de instalación del cabezal hembra es: retire el anillo exterior del hembra, inserte el cabezal macho o el tapón de prueba y luego vuelva a colocar el exterior del cabezal hembra, como se muestra en la figura.

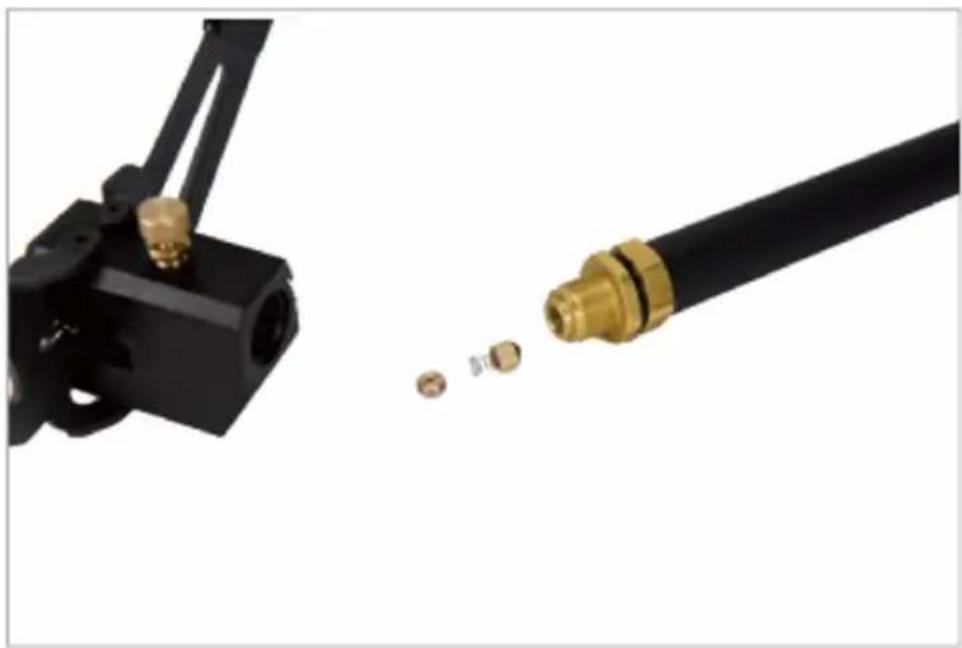

5. Limpieza de válvulas de retención
El valor indicador del manómetro aumenta cuando se presiona el cilindro de aire hacia abajo y se infla, y disminuye cuando se levanta o rebota automáticamente.
a. Hay una mancha de aceite en la válvula de retención, que necesita ser limpiada. b. La junta tórica de la válvula de retención está dañada, reemplace la junta tórica de la válvula de retención.
c. El resorte de la válvula de retención está dañado, reemplácelo (como se muestra en la figura siguiente).

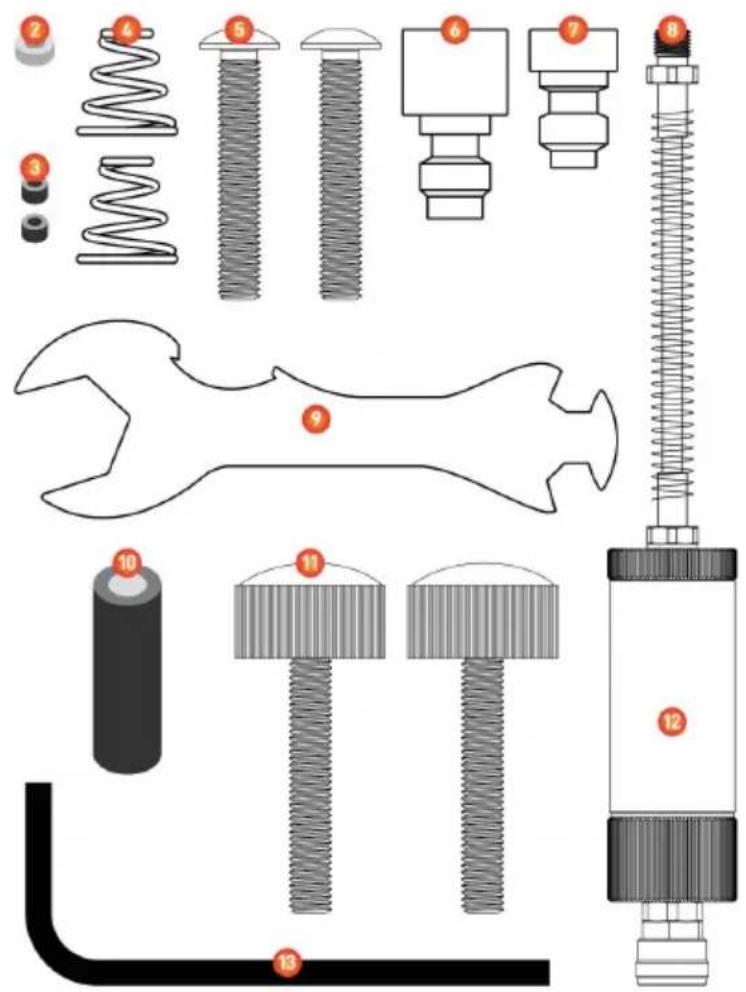

- Lista de accesorios
| ARTICULO | Nombre | Cantidad | ARTICULO | Nombre | Canti dad |
| 1 | Juntas tóricas de repuesto | 12 piezas | 8 | Tubo de aire de alta presión | 1 piezas |
| 2 | Arandelas blancas | 1 piezas | 9 | Llave especial | 1 piezas |
| 3 | Arandelas negras | 2 piezas | 10 | Varilla de carbón separadora de aceite y agua | 1 piezas |
| 4 | Resortes de pistón de alta presión | 2 piezas | 11 | Tornillo de manija | 2 piezas |
| 5 | Tornillos | 2 | 12 | Separador de aceite y agropecuarias | 1 |
| | piezas | | | piezas |
| 6 | Adaptadores inflables | 1 piezas | 13 | Llave hexagonal | 1 piezas |
| 7 | Taponés de prUEba | 1 piezas | 14 | | |

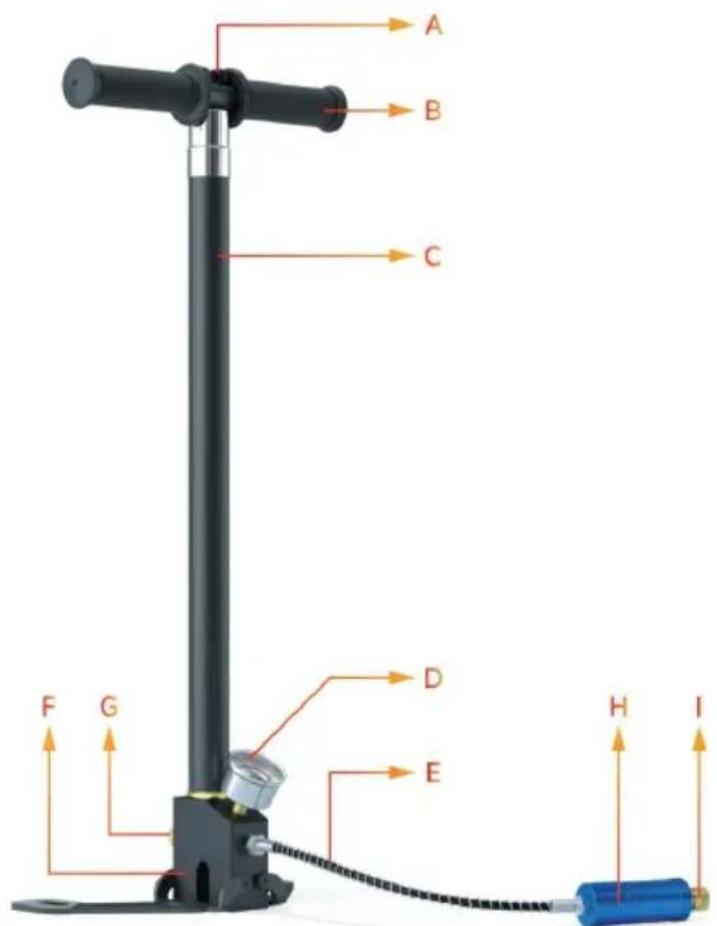

2. Notas de instalación
Ensámbles como se muestra en la figura a continuación. Use una llave especial para las uniones (manómetro, tubería de aire de alta presión y separador de agua). Nota: una fuerza moderada es suficiente; demasiado apretado causará presión. La goma de sellado entre la mesa, la manguera y la base está deformada y provocará fugas. El tornillo de instalación del mango debe estar apretado. No lo afloje.
- Instale el enchufe de prueba.
- Apriete la válvula de alivio de presión e infle a 10 MPa; abra la válvula de alivio de presión para liberar la presión del gas.
- Vuelva a apretar la válvula de alivio de presión e infle a 20 MPa.
- Observe durante uno o dos minutos para comprobar si el manómetro de la bomba baja bajo la presión. Si el manómetro no baja, el rendimiento de la bomba es normal; si el indicador del manómetro baja, se recomienda colocar toda la base de la bomba, el inflado de alta presión y el tapón de prueba en el agua para comprobar si hay fugas.
4. Instrucciones
4.1 Familiarícese con el método de funcionamiento del producto. El uso inadecuado pueda causar daños al usuario o a la bomba. 4.2 Conecte primero el cilindro de aire al recipiente que se va a inflar. (Lea la marca correspondiente para familiarizarse con el contenido del puerto de conexión inflable del dispositivo). 4.3 Compruebe si la válvula de alivio de presión está apretada. Si está floja, apriétela. 4.4 Al inflar, pise la placa inferior de la bomba con ambos pies para garantizar la estabilidad de la bomba. 4.5 Coloque el recipiente que se va a inflar sobre una superficie horizontal y comience a inflarlo. 4.6 Una vez finalizado el inflado, gire la válvula de alivio de presión del cilindro para descargar la mezcla de aceite y agua generada durante el proceso de inflado.
Advertencia de peligro
Después de inflar, no libere la presión hasta que la válvula de alivio de presión esté cerrada. No desmonte los conectores si está bajo presión. El desmontaje de los conectores pueda provocar lesiones graves.
Además, no coloque las manos cerca de las salidas de aire ni apunte a nadie. De lo contrario, podría sufrir lesiones graves. Antes de inflar el contenedor, familiarícese con las normas del contenedor y sus parámetros.

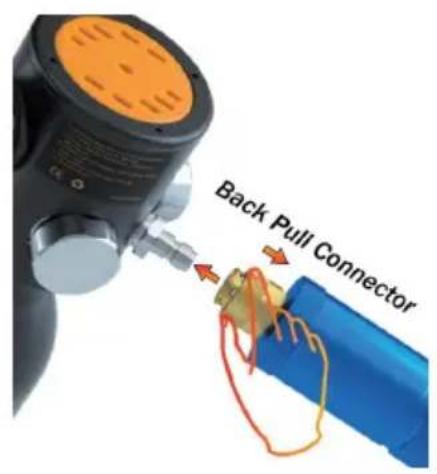

Método de desmontaje del conector rápido de 8 mm (como se muestra en la imagen).
5. Problemas comunes y soluciones
5.1 Después de conectar el cilindro de gas al contenedor, después de un periodo de presión, la presión se muestra como cero o la velocidad de presión es muy lenta.
Análisis del problema: Fugas.
Solución: coloque la base de la bomba, el tubo de inflado de alta presión y el tapón de prueba en el agua para verificar si hay fugas.
5.2 Durante el proceso de bombeo, la bomba de aire bombea fuertemente y succiona automáticamente hacia abajo cuando se tira hasta el final.
Análisis del problema: Hay un problema con el agua de la válvula unidireccional del pistón de tres etapas.
Solución:
- Abra la válvula de liberación de aire, desmonte el tubo exterior y el tornillo de conexión del mango (solo uno) y vierta agua o silicona. Después del reensamble, seque el aire varias veces en rápida sucesión para descender los objetos diversos atascados en la válvula.
- Retire el grupo de pistones de tres etapas, averigüe la causa de la fuga de aire y reemplace el pistón de sellado.
5.3 ¿Cuanto más bombeas, más fuerte bombeas y empujas hacia abajo?
Análisis del problema: Hay una grave escasez de aceite en la bomba.
Solución: Agregue 2 a 3 gotas de aceite lubricante especial al tubo secundario y al terciario del cilindro de gas. (Nota: después de reabastecerlo, deben vaciarse 50 veces para drenar el exceso de aceite y luego volver a usar). (Vea la siguiente figura) (La nueva bomba no necesita ser reabastecida, ya que ha sido reabastecida en la fábrica y se
reabastece cada 1500 bombeos aproximadamente).
5.4 ¿El manómetro no vuelve a cero?
Análisis del problema: el exceso de aceite no se drena de forma limpia y el aceite se expande a unos 20 MPa, y el aceite y el gas se expanden instantáneamente. Si la presión supera los 40 MPa, el manómetro se dañará debido a la sobrecarga o el cilindro de gas se dañará durante el transporte. El reloj se sacudió severamente, provocando que las manecillas se movieran.
Solución: sustituir el manómetro.
