GEBRUIKSAANWIJZING C300PLUS Vevor
Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.
"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen worden gebruikt
geven een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen te kopen
bij ons vergeleken met de grote topmerken en betekent niet per se alle categorieën van tools die wij aanbieden. U wordt vriendelijk verzocht om voorzichtig te verifiëren
wanneer u een bestelling bij ons plaatst, of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.
VEVOR®
TOUGH TOOLS, HALF PRICE
DIVING RESPIRATOR
MODEL: C300PLUS
Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:
Technische ondersteuning en e-garantiecertificaat www.vevor.com/support
Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.
- Dit product is geschikt voor waadactiviteiten zoals snorkelen, recreatief duiken en het onderwijzen van indoor duiken, en de maximale toepasselijke diepte is niet meer dan 10 meter onder water;
- Bij gebruik als redding onder water of als reserveluchtvoorziening voor professionele duikuitrusting, is de maximaal toepasselijke diepte binnen 30 meter onder water. In dit geval kan het alleen gebruikt worden als luchtvoorziening.
WAARSCHUWING
- Dit product is geschikt voor wateren tot 10 meter diep;
- Bij gebruik als onderwaterredding kan de maximale diepte 30 meter bereiken. Op dit moment kan het alleen worden gebruikt als reserve-luchttoevoer;
- Voor gebruik wordt u ten zeerste aangeraden om deel te nemen aan de technische duiktraining en bijbehorende certificaten te behalen bij een geldige certificeringsinstelling. Het is gevaarlijk voor mensen die niet zijn geauthenticeerd door een professionele instelling om dit product te gebruiken en er kan ernstig letsel of de dood optreden.
- Dit product is geschikt voor wateren boven de 10 graden Celsius, met goedkeuring van de beheerders van de wateren. Let voor gebruik goed op de omgeving om er zeker van te zijn dat de wateren geen gevaren opleveren. Wees voorzichtig bij botsingen met passerende schepen.
- Blaas het product op voor gebruik en controleer op mogelijke schade of luchtlekkage. Gebruik het niet als het beschadigd is, lekt of tekenen van een storing vertoont;
- De maximale druk van dit product is 20 MPa en het kan alleen gevuld worden met perslucht in overeenstemming met de vereisten voor
menselijke ademhaling. Het vullen met andere ongewenste gassen kan ervoor zorgen dat het interne filterapparaat en de kanalen worden geblokkeerd;
- Bewaar het product op een koele en droge plaats, uit de buurt van direct zonlicht. Bewaar het niet in de kofferbak van de auto of op plaatsen met hoge temperaturen. Het is verboden om dit product in te gooien.
- Het behoort tot een product met hoge precisie, demonteer het product niet zonder toestemming. Niet-professionals kunnen schade aan het product toebrengen;
- Gebruik dit product niet alleen in het water, er zijn meer dan twee begeleiders nodig;
- In geval van gevaar kan dit product geen persoonlijke veiligheid bieden. Het kan alleen een juiste hoeveelheid perslucht aan het menselijk lichaam leveren als bron van ademlucht;
- Zorg ervoor dat u het product na gebruik schoonmaakt met schoon water en droogt voordat u het opbergt;
- Wanneer de druk lager is dan 2 MPa, ga dan naar het wateroppervlak en gebruik het apparaat opnieuw nadat u de lucht opnieuw hebt bijgevuld;
- Oefen eerst in ondiep water wanneer u dit product voor het eerst gebruikt;
- Het is ten strengste verboden dit product te gebruiken na het drinken van alcohol of het nemen van drugs, anders zal het ernstige gevolgen hebben;
- Het is ten strengste verboden voor kinderen onder de 14 jaar en senioren boven de 60 jaar om dit product te gebruiken. Jongeren boven de 14 jaar dienen het te gebruiken onder toezicht van een volwassene; zwangere vrouwen, patiënten en andere mensen die niet geschikt zijn om te duiken/zwemmen, mogen dit product niet gebruiken.
| Model | Artikelnummer | Gasfles(PCS) | 1e generatie luchtpomp | 2e generatie luchtpomp | adapte r | Rugta s | Duikmask er | Opbergzak | schoudert as | Tou w kwijt | Duikbr il |
| C300PLUSS | C300PLUS-B6-VSC300PLUS-B6-EU | 1 | - | 1 | - | - | 1 | 1 | - | 1 | - |
| C300PLUS-A6-VSC300PLUS-A6-EU | 1 | - | - | - | - | 1 | 1 | - | 1 | - |
| C300PLUS-A7-VS | 1 | - | - | 1 | - | 1 | 1 | 1 | 1 | - |
| C300PLUS-B2-EU | 1 | 1 | - | - | - | - | - | 1 | 1 | - |
| C300PLUS-A2-EU | 1 | - | - | - | - | - | - | 1 | 1 | - |
| C300PLUS-C2-VSC300PLUS-C2-EU | 2 | 1 | - | 1 | - | - | 1 | 2 | 2 | 2 |
| ITEM | Naam | HOE | ITEM | Naam | HOE |
| | VEEL
HEID | | | VEEL
HEID |
| 1 | Groene O-ring | 1
STUK
S | 3 | Eén karakterbatch | 1
STUK
S |
| 2 | Zwartete O-ring | 1
STUK
S | 4 | handmatig | 1
STUK
S |

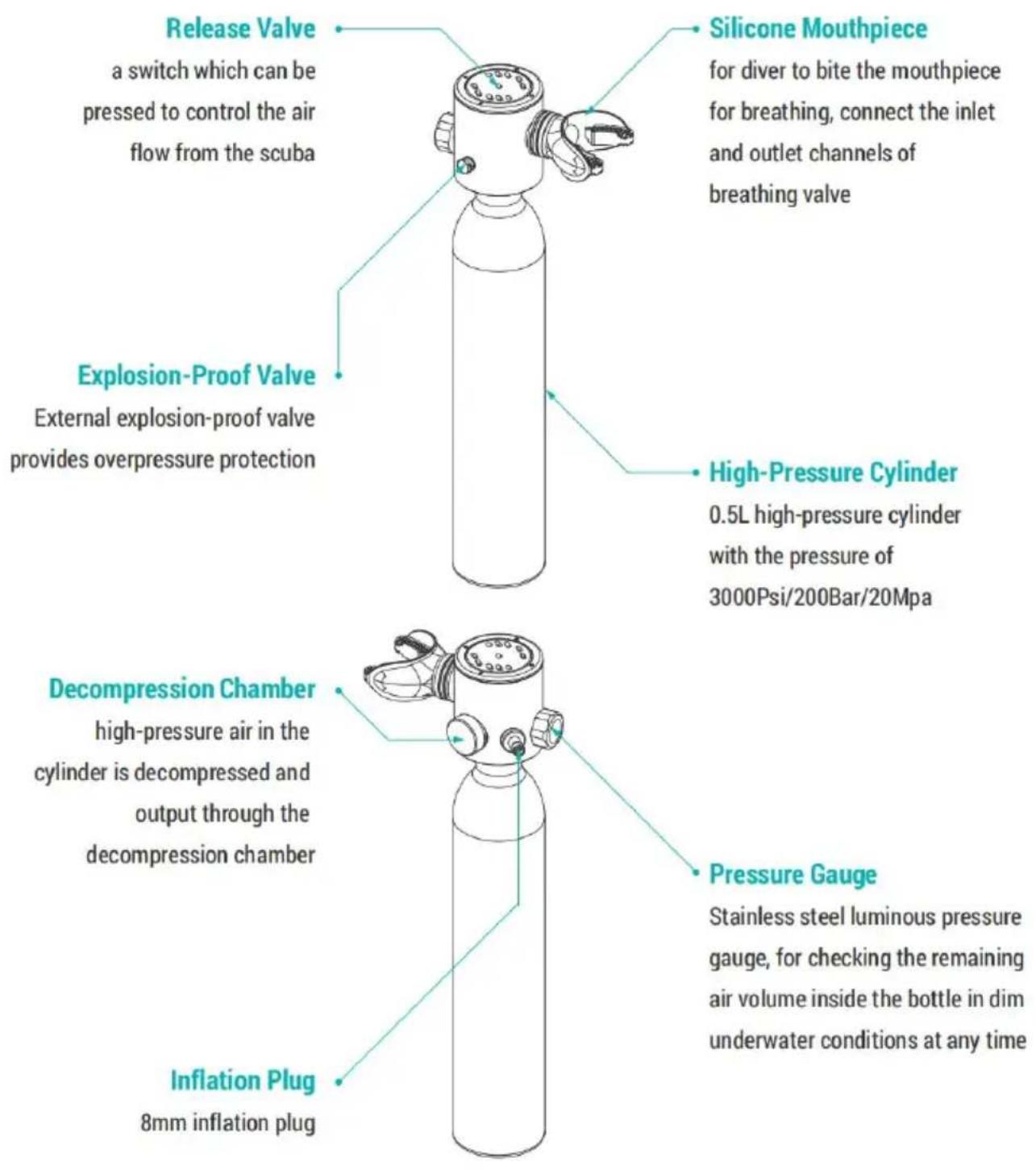

PRODUCTSTRUCTUUR

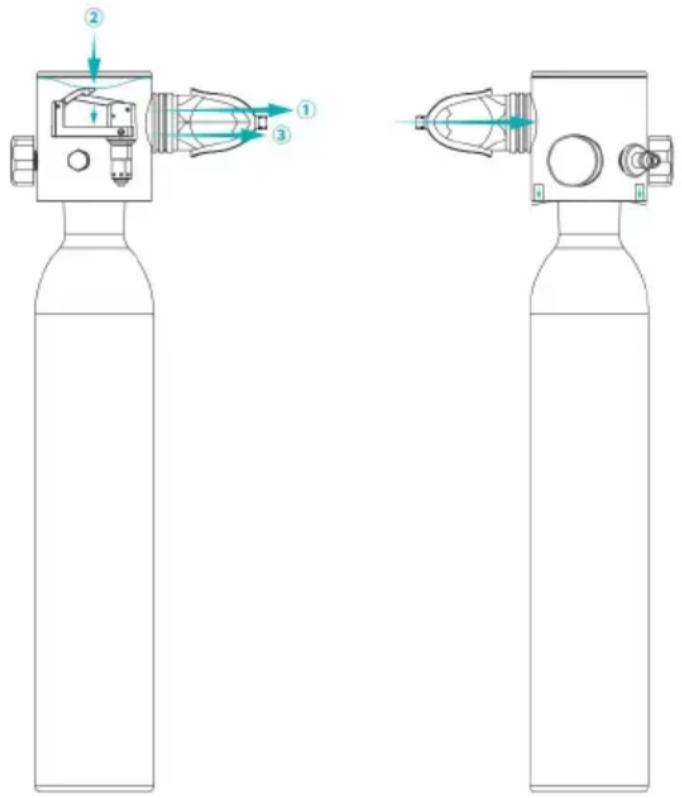

- Wanneer de duiker op het mondstuk bijt en inademt, neemt de druk in de holte af om de ontluchtingsklep naar beneden te laten openen, zodat de lucht stroomt via het mondstuk naar de mondholte.
- Wanneer de duiker op het mondstuk bijt en uitademt, stroomt het uitgeademde gas de holte in om de druk in de holte te verhogen, om de eenrichtingsweg te bevorderen. De siliconen pakking in de klep aan de onderkant van de cilinder opent, en het gas wordt via de twee uitlaatgaten naar buiten afgevoerd.
BEDIENINGSHANDLEIDING
1. Montage
De C300 PLUS-duikuitrusting bestaat uit twee delen: de cilinderklep en de hogedrukkcilinder. Controleer bij ontvangst van het product of er mogelijk onderdelen ontbreken. Verwijder de schroefbeschermingshuls aan de onderkant van de cilinderklep en controleer de schroefdraadverbinding. Draai de cilinder na zorgvuldige controle vast en laat het opblazen voor gebruik.
2. Inflatie
- Controleer eventuele luchtlekken tijdens het opblazen. In geval van lekkage, stop onmiddellijk met opblazen; het gas is gevuld met samengeperste lucht (het is verboden om er zuivere zuurstof of andere gassen in te doen die schadelijk zijn voor
het menselijk lichaam).
De luchtdruk in de cilinder bereikt 3000 psi / 200 bar / 20 MPa, stop de pomp en blaas de banden onmiddellijk op om ongelukken te voorkomen.
- Veelvoorkomende opblaasmethoden: opblazen met een elektrische pomp, opblazen met een handmatige pomp
en adapter inflatable. Wanneer de bovengenoemde gereedschappen worden gebruikt, zorg er dan voor dat
De druk kan 3000 psi/200 bar/20 MPa bereiken, anders zal de cilinder
niet volledig gevuld zijn. Wanneer een elektrische pomp/handpomp worden gebruikt voor opblazen,
Er moet een olie-waterafscheider worden aangebracht.
- De samengeperste lucht die wordt gezogen, moet voldoen aan de eisen voor menselijke ademhaling.
Zorg ervoor dat de lucht zuiver en onschadelijk is voor het menselijk lichaam. Als de perslucht
niet geschikt is voor het menselijk lichaam zoals vereist, kan het filtersysteem in de cilinderklep geblokkeerd raken en storingen veroorzaken.
3. Drukontlasting
Druk op het ontluchtingsventiel bovenop het cilinderventiel om de druk te ontlasten.
Als er lucht lekt na het vullen met lucht, laat dan de druk op deze manier ontsnappen om
de storing te verhelpen.
4. Hoe te gebruiken
Controleer voor gebruik of er lucht lekt of er water in de ademhalingsopeningen siipelt.
holte van de cilinderklep. Stop onmiddellijk met het gebruik in geval van luchtlekkage.
Bij waterinsijpeling, laat het water dan voor gebruik weglopen. De specifieke handeling
wordt als volgt weergegeven:
Houd het mondstuk in de mond, bijt met je tanden op het siliconen gedeelte en sluit je
mond strak. Druk de siliconen dop op de bovenkant van de cilinderklep om het water in de ademhalingsholte door de vrijgelaten lucht te laten ontsnappen, en adem dan weer normaal.
met de mond.
- Controleer of er vreemde voorwerpen (zoals zand, enz.) in de ademhalingsweg bevinden
holte. Indien aanwezig, ruim deze dan tijdig op voor gebruik.
- Gebruik alleen nadat de veiligheidsrisico's zijn geëlimineerd. Tijdens gebruik kunt u normaal ademen
door het mondstuk volledig te omvatten.
ALGEMENE PROBLEEMOPLOSSING
| Probleem | Reparatiemethode |
| Luchtlekkage bij de verbindingCUSedrukmeter en cilinderventiel / LuchtLekkage bij de verbinding tussend8mm-opblaasplug en de cilinderklep? | Gebruik een sleutel om de drukmete en de opblaasplug vast te draaiende storing te verhelpen. |
| Luchtlekkage bij de verbinding tussede cilinderklep en de cilinder? | Haal de pakking en andere accessaan de onderkant eruitvan de cilinderklep in de juistevolgorde, herschik ze op de juiste manier en installeur ze opnieuwweer in orde. De klep要去 uitgelijr,zijn met de schroef vancilinder en vastgedraaid om de stori te verhelpen. |
| Luchtlekkage bij de aansluiting vanopblaasplug? | Verwijder de opblaasplug, verwijder O-vormige rubberring aan de onderkant en maakschoon/ervang met schoon water,veeg dewater enplaats het terug op doorspronkelijke plaats. Maak het vasttot |
OPSLAG EN ONDERHOUD
1. Opslagcondities:
- Het moet worden bewaard op een plaats met een omgevingstemperatuur van 5°C tot 30°C en een relatieve vochtigheid van 40% tot 70%;
- Plaats het niet binnen een meter van de warmtebron en niet in direct zonlicht;
- De opslagruimte waar de duikuitrusting wordt opgeslagen, mag geen oliën, zuren, alkaliën of andere gasvormige stoffen bevatten die de rubbermaterialen kunnen beschadigen.
2. Transportvoorwaarden:
300Plus Scuba is klein en licht van gewicht, dus zeer
gemakkelijk mee te nemen. Hevige schokken en trillingen tijdens transport moeten worden vermeden. Het moet schoon worden gehouden zonder contact met oliën, zuren, logen en andere stoffen die rubber en stoffen aantasten.
3. Productonderhoud:
- Dit product dient eenmaal per jaar te worden geïnspecteerd of onderhouden door een geautoriseerde
Laat het nakijken door een dealer of een professionele duikorganisatie om er zeker van te zijn dat het normaal gebruikt kan worden.
- Cilinders dienen elke 5 jaar hydrostatisch te worden getest.
- Een jaarlijkse visuele inspectie wordt aanbevolen en de cilinder moet worden geïnspecteerd
op corrosie, deuken, scheuren of andere schade, zowel binnen als buiten.
- De O-ring is een kwetsbaar onderdeel. Als deze tijdens gebruik beschadigd raakt, vervang deze dan.
onmiddellijk.
4. Gedeponeerde voorwaarden
Het product dient te worden weggegooid als de volgende gevallen zich voordoen:
Het product is beschadigd, dat wil zeggen dat het voldoet aan de verwijderingsvoorwaarden en niet meer kan worden gebruikt; bijvoorbeeld de cilindermantel is kapot, de
De schroef van de cilinderklep is beschadigd of vervormd, de cilinderklep of cilinder is vervormd.
- Gebruik dit masker niet voor vrijduiken of duiken met perslucht.
- Lees en volg de instructies in de handleiding zorgvuldig voordat u dit masker gebruikt.
- Kinderen onder de 12 jaar dienen dit masker onder toezicht van een volwassene te gebruiken. Probeer niet de anti-condensfilm in het masker te verwijderen. En houd het masker uit de buurt van zand.

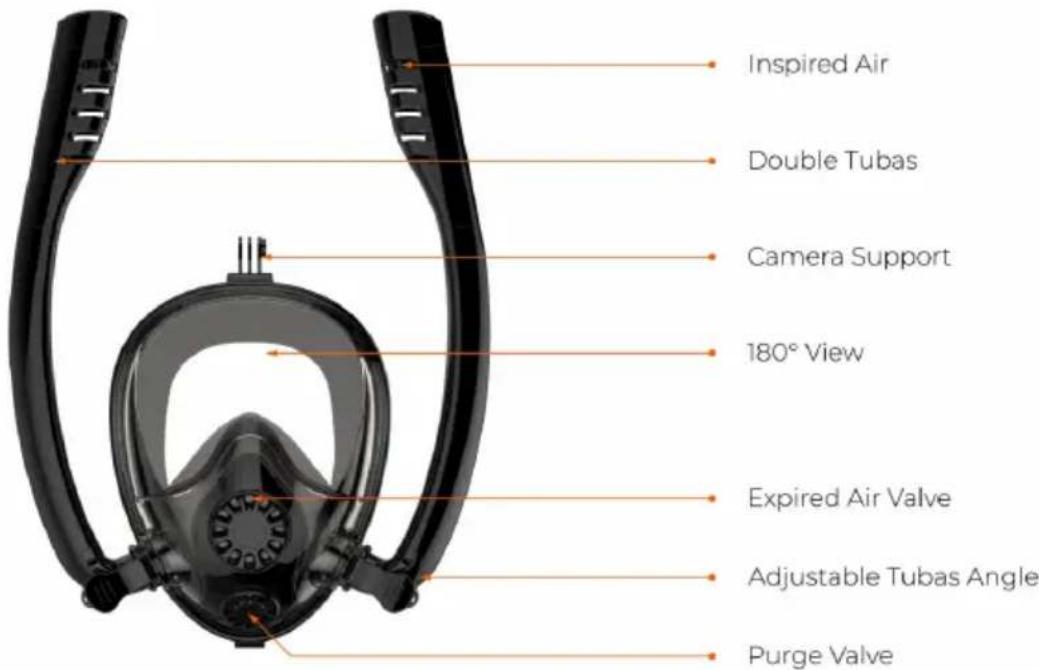

1. Bestaat uit DUIKMASKER
2. Hoe te gebruiken

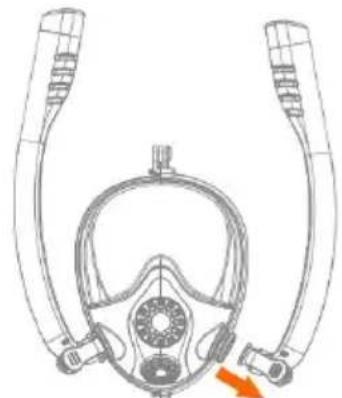

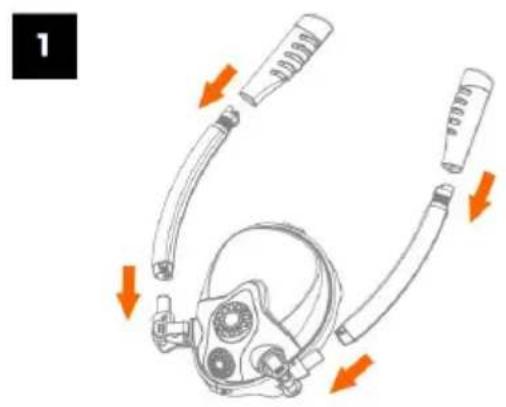

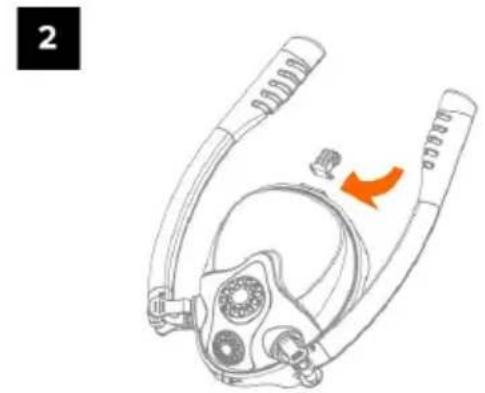

Installeer de buizen

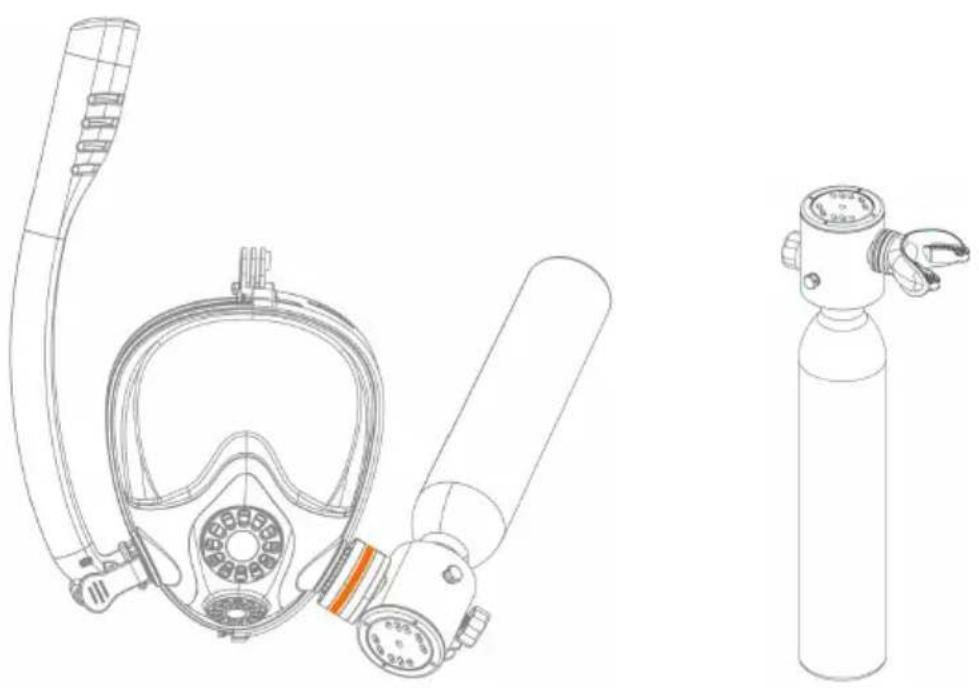

Hoe installeer ik een mini-duikfles?
3. Onderhoud en voorzichtigheid
- Spoel en droog uw masker voordat u het in uw tas stopt.
- Verwijder de buizen voor een efficiëntere opslag.
- Om de levensduur van het product te verlengen, mag u het niet samen met scherpe voorwerpen bewaren. Wij wijzen elke aansprakelijkheid af in geval van misbruik.
- Het wordt aanbevolen om elke 30 minuten een pauze te nemen, waarbij u het masker afzet.

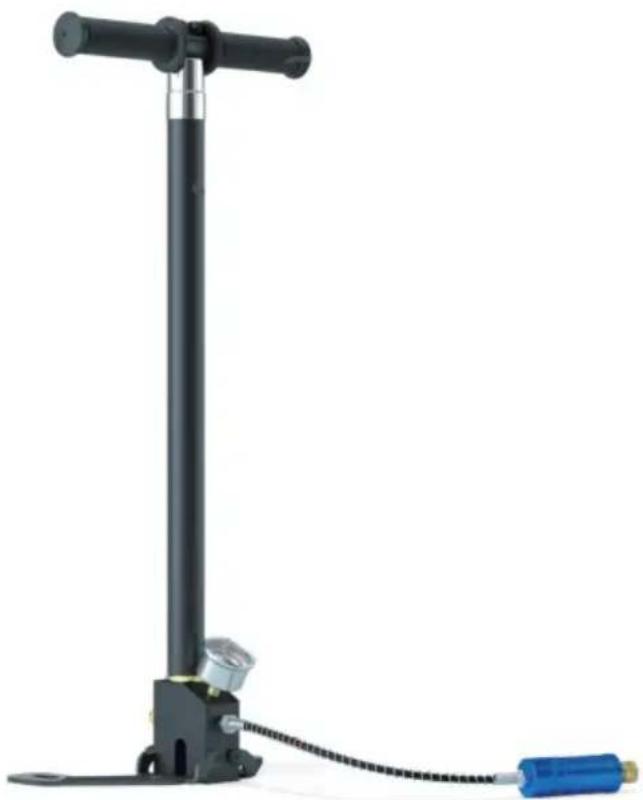

INTRODUCTIE TOT DE 1E GENERATIE LUCHTPOMP
Voorzorgsmaatregelen
- Nadat de nieuwe gasfles is geïnstalleerd, is het noodzakelijk om te controleren of deze lekt en deze vervolgens tientallen keren leeg te maken om de olie en het water af te tappen. Test de luchtlekmethode. Gebruik na het monteren de plug die in de bovenstaande afbeelding is weergegeven, druk deze in de vrouwelijke kop en pomp vervolgens tot 10 MPa. Kijk of de wijzer van de drukmeter daalt. Als de wijzer van de drukmeter niet daalt, bewijst dit dat er geen lekkage is. Als de drukmeter daalt, lekt deze. U kunt de luchtuitlaatslang van de basisdrukmeter in het water steken om lucht te pompen om te testen en te observeren waar de lucht lekt. Draai een beetje vast en er lekt geen lucht.
- Nadat het pompen is voltooid, moet de druk worden afgelaten voordat de verbinding kan worden genomen. Draai de drukontlastingsschroef los zoals hierboven weergegeven om de druk af te laten.
- De nieuwe gascilinder hoeft geen smeerolie toe te voegen, deze is toegevoegd voordat deze de fabriek verlaat. De hoeveelheid siliconenolie mag niet te veel zijn.
- Het is normaal dat de lucht geen druk meer heeft als de container niet is aangesloten op de lege test. Het werkingsprincipe van de pomp is om het gas zowel omhoog als omlaag te comprimeren om het doel van meertrapscompressie te bereiken.
1. Accessoireslijst
| ITEM | Naam | HOEVE ELHEI D | ITEM | Naam | HOE VEEL HEID |

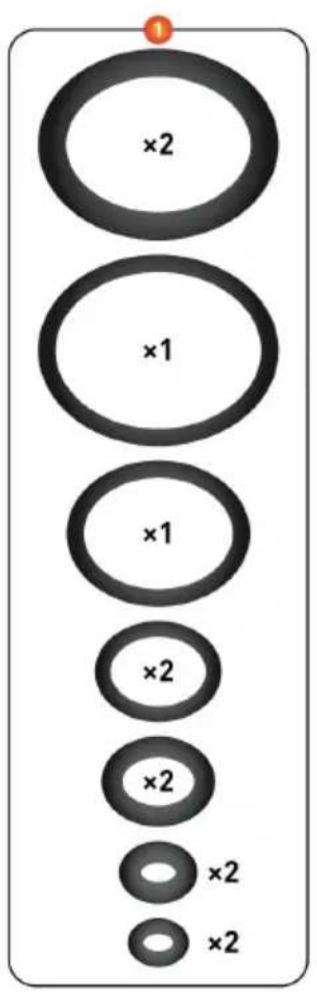

| 1 | Reserve O-ringen | 10STU KS | 8 | Hogedrukluchtleiding | 1 STUK S |
| 2 | Witte ringen | 1 STUKS | 9 | Speciale sleutel | 1 STUK S |
| 3 | Zwarte ringen | 2 STUKS | 10 | Olie-waterafscheider koolstofstaaf | 1 STUK S |
| 4 | Hoge druk zuigerveren | 2 STUKS | 11 | Handvatschroef | 2 STUK S |
| 5 | Schroeven | 2 STUKS | 12 | Olie-waterscheider | 1 STUK S |
| 6 | Opblaasbare adapters | 1 STUKS | 13 | Inbussleutel | 1 STUK S |
| 7 | Testpluggen | 1 STUKS | 14 | Unidirectionale Abdichtingsbal | 2 STUK S |
2. Montagestappen
Let op: in het accessoirepakket worden alleen de onderdelen gebruikt die in de onderstaande afbeelding worden weergegeven.

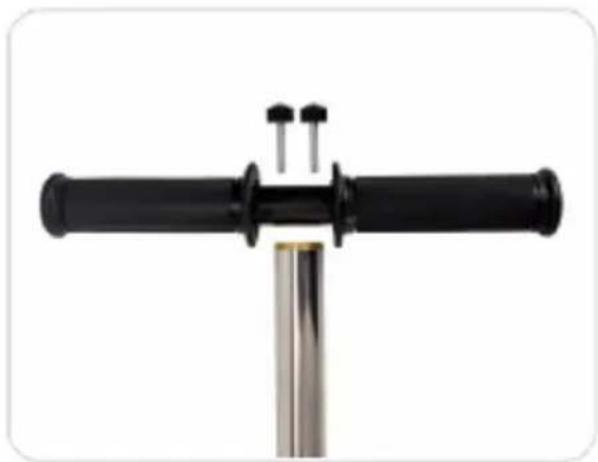

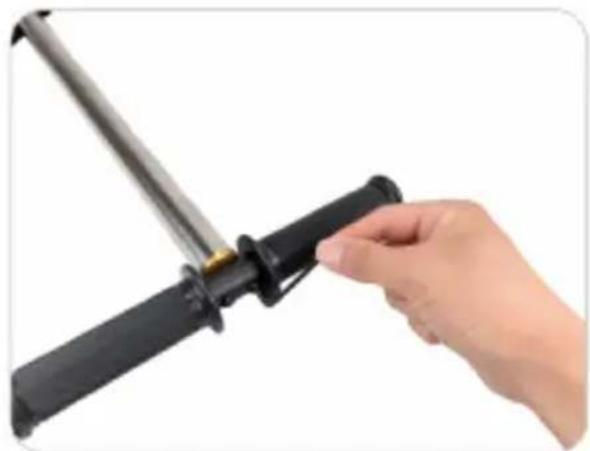

2.1 Situatie één: vingerschroefversie
Montage handgreep behuizing 1: direct met de hand vastdraaien

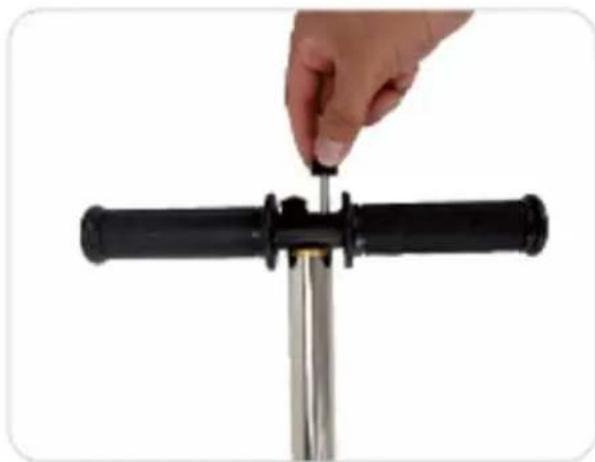

2.2 Situatie twee: zeskantschroefversie
Montage handgreep behuizing 2: draai de inbussleutel vast

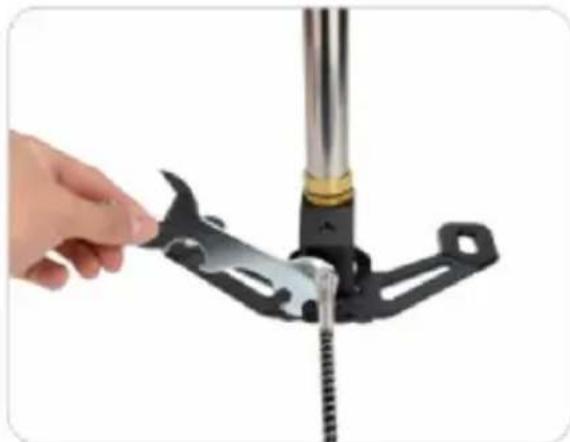

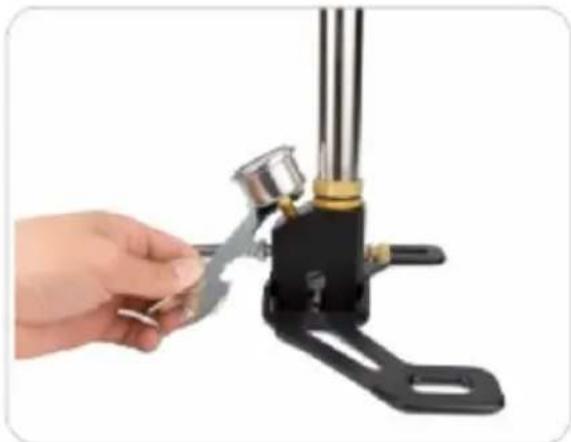

2.3 Installeer de drukmeter en de slang met een sleutel.

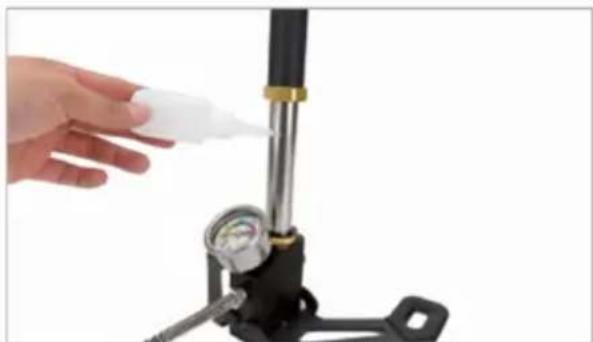

3. Voeg smeerolie toe
De nieuwe pomp hoeft niet te worden bijgevuld. Hij is in de fabriek gevuld. Hij moet na 1500 keer worden bijgevuld op twee posities (zoals weergegeven in de onderstaande afbeelding). Drie druppels op een plek. Na het bijvullen moet u 50 keer leeg laten lopen voordat u hem gebruikt.

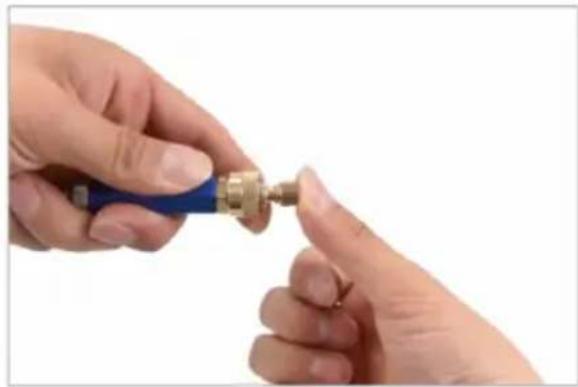

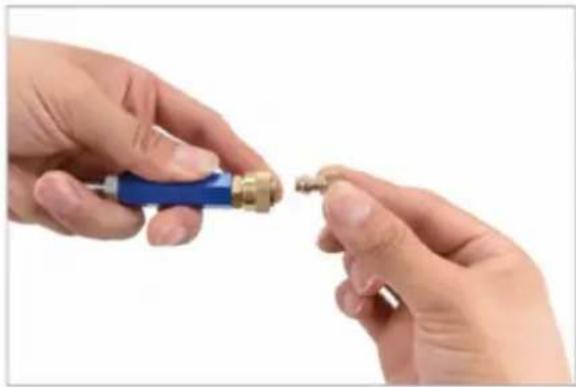

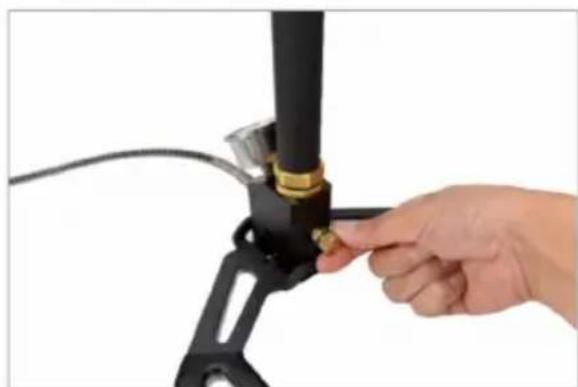

4. Installatiemethode van het vrouwelijk hoofd
De juiste installatiemethode van de vrouwelijke kop is: trek de buitenste ring van de vrouwelijke kop terug, plaats de mannelijke kop of testplug en herstel vervolgens de buitenste ring van de vrouwelijke kop. Zoals weergegeven in de onderstaande afbeelding.

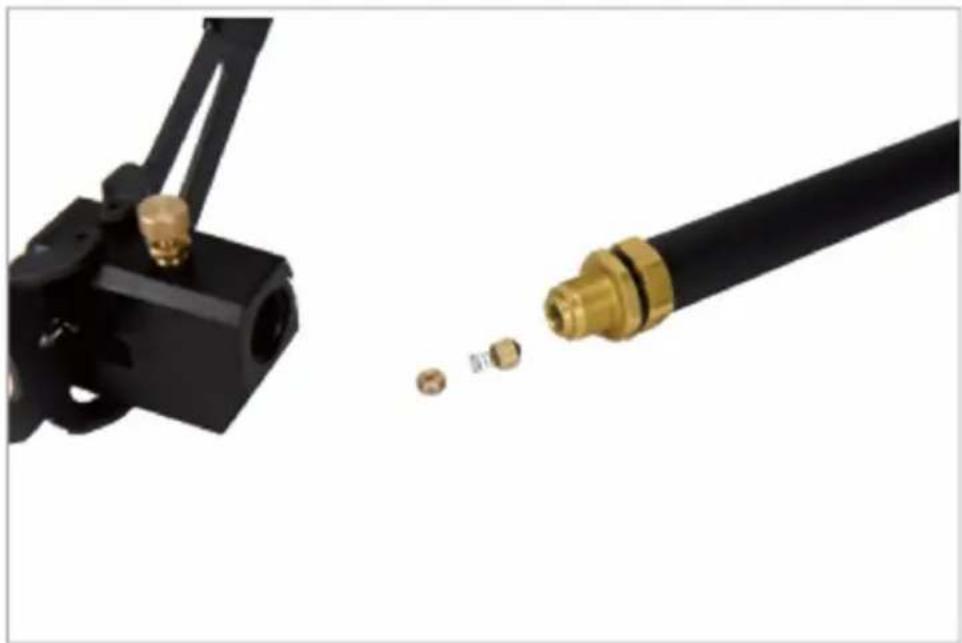

5. Reiniging van de terugslagklep
De individuele waarde van de drukmeter stijgt wanneer de luchtcilinder wordt ingedrukt en opgeblazen, en daalt wanneer deze wordt opgetrokken of automatisch terugveert.
a. Er zit een olievlek bij het terugslagventiel. Deze moet worden schoongemaakt.
b. De O-ring van de terugslagklep is beschadigd. Vervang de O-ring van de terugslagklep. c. De veer van de terugslagklep is beschadigd, vervang de veer van de terugslagklep (zoals weergegeven in de onderstaande afbeelding).

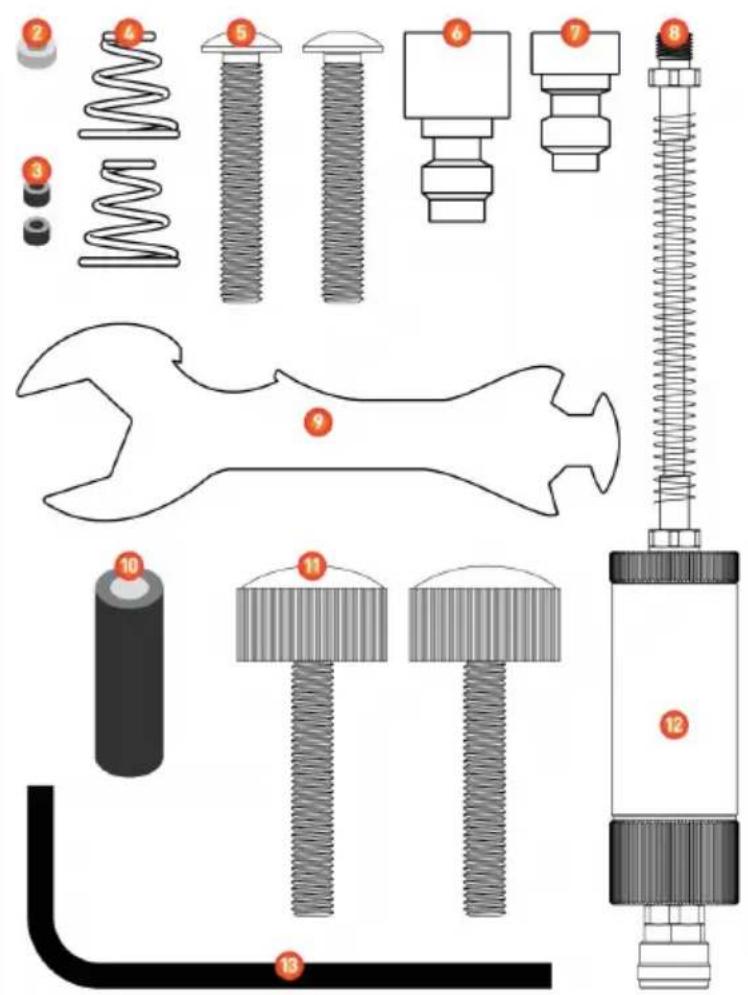

- Accessoireslijst
| ITEM | Naam | HOEVE ELHEI D | ITEM | Naam | HOE VEEL HEID |
| 1 | Reserve O-ringen | 12 STUKS | 8 | Hogedrukluchtleiding | 1 STUK S |
| 2 | Witte ringen | 1 STUKS | 9 | Speciale sleutel | 1 STUK S |
| 3 | Zwarte ringen | 2 STUKS | 10 | Olie-waterafscheider koolstofstaaf | 1 STUK S |
| 4 | Hoge druk zuigerveren | 2 STUKS | 11 | Handvatschroef | 2 STUK S |
| 5 | Schroeven | 2 | 12 | Olie-waterscheider | 1 |
| | STUKS | | | STUKS |
| 6 | Opblaasbare adapters | 1 STUKS | 13 | Inbussleutel | 1 STUKS |
| 7 | Testpluggen | 1 STUKS | 14 | | |
2. Installatie-opmerkingen

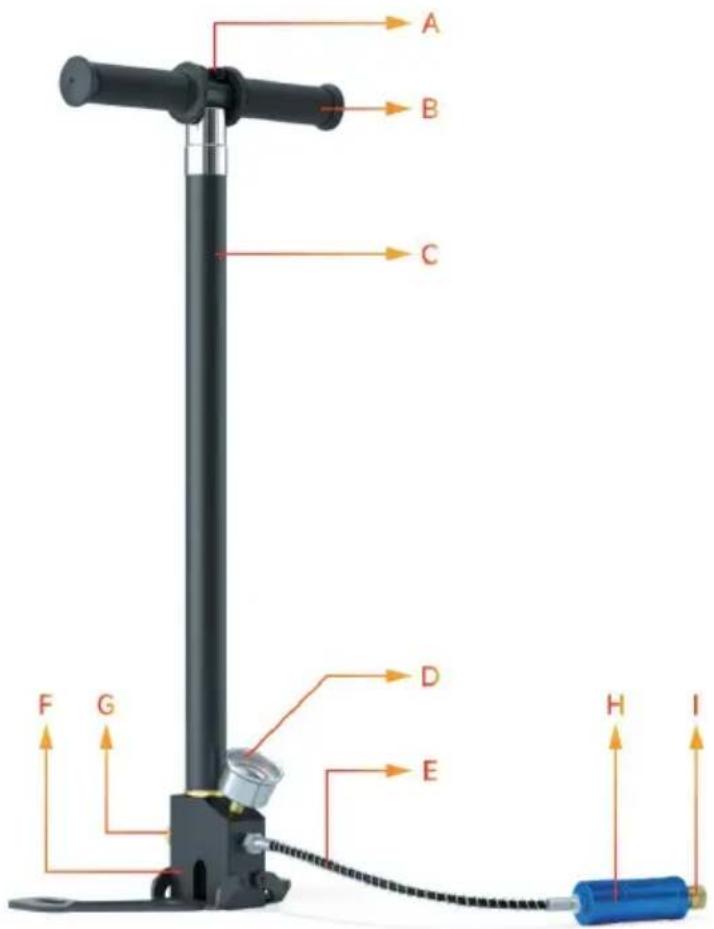

Monteer alles zoals in de onderstaande afbeelding is weergegeven. Gebruik een speciale sleutel om de verbindingen (manometer, hogedrukvulslang en olie-waterafscheider) vast te draaien. (Let op: matige kracht is voldoende, te vast kan druk veroorzaken.) Het afdichtrubber tussen de tafel en de slang en de basis is vervormd en veroorzaakt lekkage. De installatie van de handgreepschroef moet worden vastgedraaid. Niet losdraaien.
3. Testen voor gebruik
Testmethoden:
- Plaats de testplug;
- Draai het overdrukventiel vast en blaas de band op tot 10 MPa; open het overdrukventiel om de gasdruk te laten ontsnappen;
- Draai het overdrukventiel weer vast en pomp de band op tot 20 MPa;
- Observeer ongeveer twee minuten om te controleren of de drukmeter van de pomp daalt. Als de drukmeter niet daalt, is de prestatie van de pomp normaal; als de drukmeter daalt, wordt aanbevolen om de hele pompbasis, hogedruk-opblaasbuis en testplug in het water te plaatsen om te controleren op luchtlekken.
4. Instructies
4.1 Maak u vertrouwd met de bedieningsmethode voor gebruik. Onjuiste bediening kan schadelijk zijn voor de gebruiker of de pomp beschadigen. 4.2 Sluit de luchtcilinder eerst aan op de op te blazen container. (Lees de bijbehorende handleiding om uzelf vertrouwd te maken met de inhoud van de opblaasbare aansluiting van het apparaat). 4.3 Controleer of het overdrukventiel vast zit, als het los zit, draai het dan vast. 4.4 Ga bij het oppompen met beide voeten op de bodemplaat van de pomp staan om de stabiliteit van de pomp te garanderen. 4.5 Plaats de op te blazen container plat op een horizontaal oppervlak. En begin dan op te blazen. 4.6 Nadat het opblazen is voltooid, draait u aan het overdrukventiel van de luchtcilinder om het olie-watermengsel dat tijdens het opblazen is ontstaan, af te voeren.
Gevaar waarschuwing
Laat na het opblazen de druk niet ontsnappen totdat het overdrukventiel de druk vrijlaat. Demonteer alle connectoren, indien onder druk. Demontage van connectoren kan leiden tot ernstig letsel.
Plaats uw handen ook niet in de buurt van de luchtuittlaat en richt deze niet op iemand. Anders kan er ernstig letsel ontstaan. Maak uzelf vertrouwd met de capaciteiten van containers en hun parameters voordat u de container opblaast.

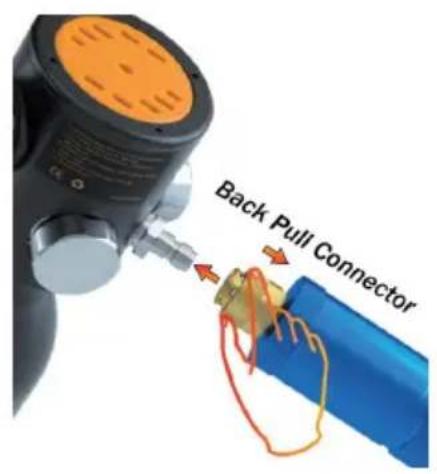

8mm snelkoppeling demontagemethode (zoals afgebeeld)
5. Veelvoorkomende problemen en oplossingen
5.1 Nadat de gasfles op de container is aangesloten, worden na een periode van opbouw nog steeds nul weergegeven of wordt de druk zeer langzaam verhoogd. Probleemanalyse: Lekkage.
Oplossing: plaats de pompvoet, de hogedrukslang en de testplug in het water om te controleren op lekkage.
5.2 Tijdens het pompproces pompt de luchtpomp krachtig omhoog en zuigt deze automatisch naar beneden. Waarom wordt dit tot het einde getrokken?
Probleemanalyse: Er is een probleem met de naald van de terugslagklep van de drietrapszuigergroep.
Oplossing:
- Open het ontluchtingsventiel, demonteer de buitenste buis en de verbindingsschroef (slechts één) en giet er water of siliconenkit in. Na het opnieuw monteren, droog enkele malen snel achter elkaar met lucht om de losse onderdelen die vastzitten in het ventiel te ontluchten.
- Verwijder de drietrapszuigergroep, zoek de oorzaak van de luchtlekkage op of vervang de afdichtingszuiger.
5.3 Hoe meer je pompt, hoe harder je pomp en hoe moeilijker het is om naar beneden te duwen?
Probleemanalyse: Er is een ernstig tekort aan olie in de pomp.

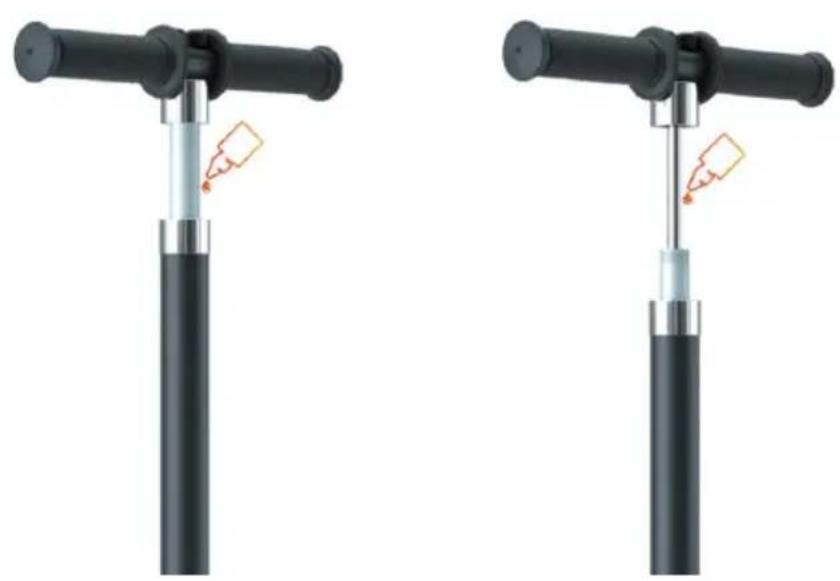

Oplossing: Voeg 2 tot 3 druppels speciale smeerolie toe aan de secundaire en tertiaire van de gascilinder. (Let op: na het bijvullen moet de cilinder 50 keer leeg worden gemaakt, de olie aftappen en de cilinder vervolgens opnieuw gebruiken.) (Zie de volgende afbeelding. De nieuwe pomp hoeft niet te worden bijgevuld, deze is in de fabriek bijgevuld en moet ongeveer elke 1500 pompbeurten worden bijgevuld.)
5.4 De drukmeter keert niet terug naar nul?
Probleemanalyse: De overtollige olie wordt niet netjes afgevoerd en de olie en het gas zetten uit met ongeveer 20 MPa, en de olie en het gas zetten direct uit. Als de druk overschrijdt, raakt de drukmeter beschadigd door overbelasting of raakt de druk van de gascilinder beschadigd tijdens het dragen. Het horloge wordt ernstig geschud, waardoor wijzers verschuiven.
Oplossing: vervang de drukmeter.
Fabrikant: Shanghaiuxinmuyeyouxiangonsi
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
Geïmporteerd door AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australië
Geïmporteerd in de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
YH CONSULTING LIMITED.
