Type de produit	Ponceuse à broche et à bande combinée
Alimentation	Secteur 230 V~50 Hz
Inclinaison de la table	0° à 45° avec crans à 15°, 22,5°, 30°
Diamètres de tambour de ponçage	19, 26, 38, 51 mm
Diamètre du manchon de ponçage fin	13 mm
Grain des manchons fournis	80
Accessoires inclus	4 rouleaux de ponçage caoutchoutés avec manchon grain 80, 1 manchon de ponçage grain 80 (13 mm), 1 unité de ponceuse à bande avec bande abrasive grain 80, 5 inserts de banc, butée de pièce, clés plates, vis, écrous, roue de ventilateur
Sécurité	Port obligatoire de lunettes de protection, masque anti-poussière et protection auditive. Débrancher avant tout réglage ou changement d'accessoire. Ne pas porter de gants.
Entretien	Nettoyage régulier avec aspirateur et chiffon doux. Ne pas utiliser de solvants. Les roulements sont lubrifiés à vie, aucune lubrification supplémentaire requise.
Réparabilité	Réparation par un technicien qualifié uniquement. Utiliser exclusivement des pièces de rechange identiques.
Fabricant	Shanghaiuxinmuyeyouxiangonsi
Importateur (Australie)	SIHAO PTY LTD
Importateur (États-Unis)	Sanven Technology Ltd

FOIRE AUX QUESTIONS - BOSS200A Vevor

Comment installer les tambours de ponçage ?

Retirez l'insert de banc, fixez la broche à l'aide des deux clés plates (AF 13 et AF 10). Placez la roue du ventilateur côté plat vers le bas, puis l'insert de banc correspondant au diamètre du tambour. Enfilez le tambour de ponçage sur la broche et vissez l'écrou à la main avec la clé plate. Le démontage s'effectue dans l'ordre inverse.

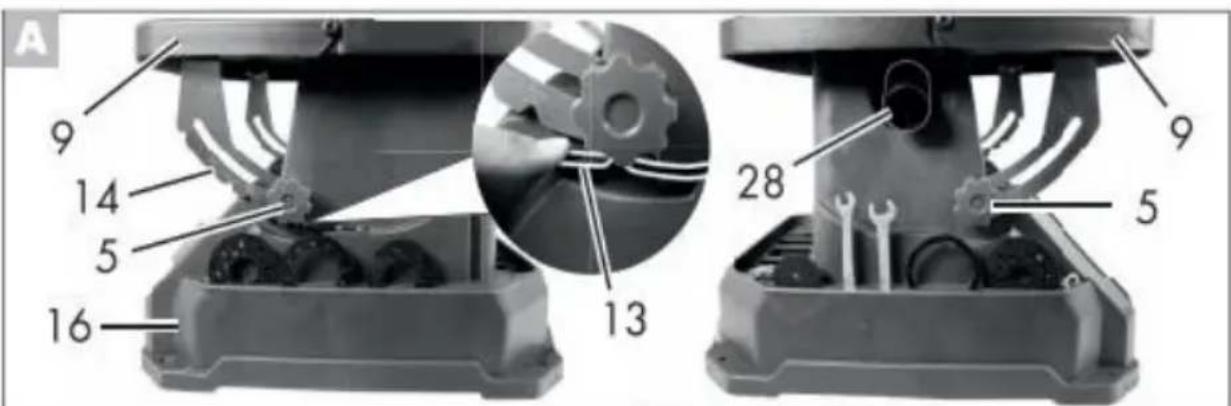

Comment régler l'angle de la table ?

Desserrez les deux écrous de poignée en étoile situés de chaque côté de l'appareil. Inclinez la table pivotante à l'angle souhaité (0° à 45°, avec crans à 15°, 22,5°, 30°, 45°). Utilisez l'échelle d'angle pour vous guider. Resserez les écrous pour verrouiller la position.

Comment utiliser la fonction ponceuse à bande ?

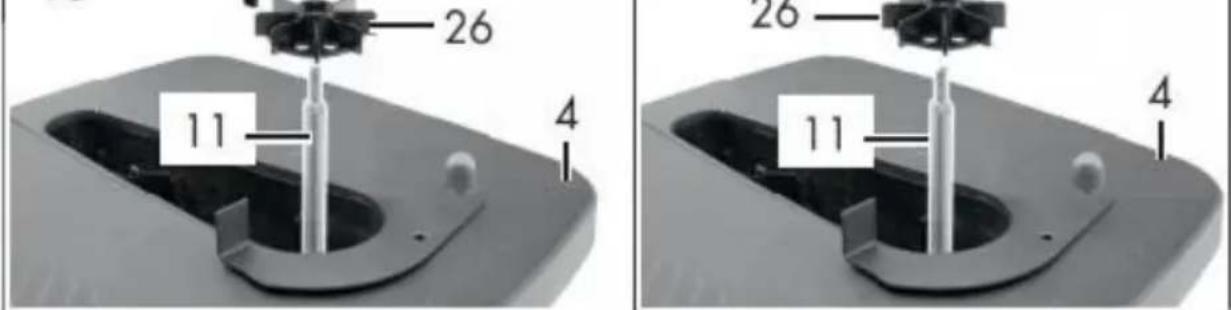

Retirez l'insert de banc si présent. Placez la roue du ventilateur sur la broche, puis fixez l'unité de ponceuse à bande sur la broche en alignant correctement. Serrez avec l'écrou à poignée étoile et sa rondelle. L'extrémité supérieure de la broche doit se trouver juste en dessous de l'extrémité de l'unité de ponceuse à bande pour une installation correcte.

Quels équipements de protection sont nécessaires ?

Il est impératif de porter des lunettes de protection homologuées ANSI Z87.1 avec protections latérales, une protection auditive et un masque anti-poussière. Ne portez pas de vêtements amples, de bijoux ni de gants. Attachez les cheveux longs.

Que faire si la ponceuse ne démarre pas ?

Vérifiez d'abord que le cordon d'alimentation et la rallonge sont en bon état et correctement branchés. Assurez-vous que la clé de sécurité est insérée dans l'interrupteur d'alimentation. Si le problème persiste, vérifiez le disjoncteur (appuyez pour réinitialiser) et remplacez les balais de charbon si usés. Si rien ne fonctionne, contactez le service client pour une réparation par un technicien qualifié.

Comment nettoyer la ponceuse après utilisation ?

Éteignez et débranchez la machine. Utilisez un aspirateur pour retirer la poussière et les copeaux des surfaces, du carter moteur et de la zone de travail. Essuyez les surfaces avec un chiffon doux ou une brosse. Ne laissez pas l'eau pénétrer dans l'outil. N'utilisez jamais de solvants (essence, tétrachlorure de carbone, etc.) car ils peuvent endommager les pièces en plastique.

Comment remplacer un manchon de ponçage usé ?

Débranchez toujours la ponceuse avant toute opération. Retirez l'écrou et le tambour de ponçage. Enlevez le manchon usé et placez le nouveau manchon (grain adapté) sur le tambour. Remontez le tambour sur la broche et serrez l'écrou. N'utilisez pas de manchons endommagés ou desserrés.

Puis-je poncer du métal avec cette ponceuse ?

Non, cette ponceuse est conçue uniquement pour poncer le bois et les produits similaires. Le ponçage ou le meulage d'autres matériaux comme le métal peut entraîner un incendie, des blessures ou endommager la pièce et la machine. Utilisez l'outil conformément aux instructions.

Comment entretenir la ponceuse sur le long terme ?

Effectuez une inspection de routine avant chaque utilisation : vérifiez le serrage des pièces, l'alignement, l'état du cordon et l'absence de fissures. Après chaque utilisation, nettoyez l'outil. Les roulements à billes sont étanches et lubrifiés à vie, aucune lubrification supplémentaire n'est nécessaire. Rangez la machine dans un endroit propre et sec, hors de portée des enfants.

Que faire si le moteur surchauffe ?

Réduisez la charge en diminuant la pression sur la pièce à poncer. Utilisez une rallonge de calibre approprié (calibre 14 ou plus pour 150 pieds) et de longueur adaptée, ou branchez directement sur une prise. Assurez-vous d'utiliser un collecteur de poussière pour éviter l'accumulation de poussière dans le moteur.

MODE D'EMPLOI BOSS200A Vevor

Ceci est l'instruction originale, veuillez lire toutes les instructions du manuel. Veuillez lire attentivement ce manuel d'utilisation avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser de ne pas vous informer ultérieurement des mises à jour technologiques ou logicielles de notre produit.

	Avertissement - Pour réduire le risque de blessure, l'utilis doit dire attentivement le manuel d'instructions.
	Ce symbole, placé devant une remarque de sécurité, indic précaution, un averissement ou un danger. Ignoreer cet averissement peut entraîner un accident. Pour réduire les risques de blessure, d'accordie ou d'électrocution, veuillez toujours suive les recommendations ci-dessous.
	ÉLIMINATION CORRECTE Ce produit est soumis aux dispositions de la directive européen 2012/19/UE. Le symbole représentant une pouba barrée indique que le produit doit faire l'objet d'une collecte sélective dans l'Union européen. Ceci s'applique au prod à tous les accessoires marqués de ce symbole. Les produits marqués ne doivent pas été jetés avec les ordures ménais doivent être déposés dans un point de collecte pour recyclage des apparciels électriques et électroniques.
	Avertissement - Assurez-vous de porter des lunettes de protection lorsque vous utilisez ce produit.
	Avertissement - Assurez-vous de porter des protections au隨時 que vous utilisez ce produit.
	Avertissement - Assurez-vous de porter un masque anti-poussière lorsque vous utilisez ce produit.
	Avertissement - Débranchez la fiche secteur de la prise é

1. Tenez les enfants et les personnes à proximité éloignés lorsque vous utilisez un outil électrique. Toute distraction peut entraîner une perte de contrôle.

SÉCURITÉ ÉLECTRIQUE

1. La fiche des outils électriques doit être adaptée à la prise. Ne jamais modifier la fiche.

N'utilisez pas d'adaptateur avec des outils électriques reliés à la terre. Des fiches connectées et des prises adaptées réduiront le risque de choc électrique.

1. Évitez tout contact corporel avec des surfaces mises à la terre ou reliées à la terre telles que des tuyaux, radiateurs, cuisinières et réfrigérateurs. Le risque de choc électrique est accru si votre corps est relié à la terre.
2. N'exposez pas les outils électriques à la pluie ou à l'humidité. La pénétration d'eau dans un outil électrique augmente le risque de choc électrique. 4. Ne pas maltraiter le cordon. Ne jamais l'utiliser pour transporter, tirer ou débrancher un appareil.

l'outil électrique. Tenir le cordon éloigné de la chaleur, de l'huile, des bords tranchants ou des objets en mouvement.

pièces. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique.

1. Lorsque vous utilisez un outil électrique à l'extérieur, utilisez une rallonge adaptée

à une utilisation en extérieur. L'utilisation d'un cordon adapté à une utilisation en extérieur réduit le risque de choc électrique.

1. Si l'utilisation d'un outil électrique dans un endroit humide est inévitable, utilisez une prise de terre.

Alimentation protégée par un disjoncteur différentiel (DDFT). L'utilisation d'un DDFT réduit le risque de choc électrique.

SÉCURITÉ PERSONNELLE

1. Restez vigilant, surveillez ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil électrique. N'utilisez pas d'outil électrique si vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention pendant

L'utilisation d'outils électriques peut entraîner des blessures graves.

1. Utilisez un équipement de protection individuelle. Portez toujours des lunettes de protection.

Des équipements tels qu'un masque respiratoire, des chaussures de sécurité antidérapantes et une protection auditive utilisés dans des conditions appropriées réduiront le risque de blessures corporelles.

1. Évitez tout démarrage intempestif. Assurez-vous que l'interrupteur est en position d'arrêt.

Avant de brancher l'outil à la source d'alimentation et/ou à la batterie, de le saisir ou de le transporter. Transporter un outil électrique avec le doigt sur l'interrupteur ou le mettre sous tension alors que l'interrupteur est en position marche est un facteur d'accident.

1. Retirez toute clé de réglage ou clé avant de mettre l'outil sous tension.

Une clé ou une clé laissée attachée à une pièce rotative de l'outil électrique entraînera

des blessures corporelles.

1. Ne vous penchez pas trop. Gardez toujours une bonne posture et un bon équilibre. Ceci

permet un meilleur contrôle de l'outil électrique dans des situations inattendues.

1. Habillez-vous correctement. Ne portez pas de vêtements amples ni de bijoux. Gardez vos cheveux et

vêtements éloignés des pièces mobiles. Des vêtements amples, des bijoux ou des cheveux longs peuvent être

coincé dans des pièces mobiles.

1. Si des dispositifs sont prévus pour le raccordement d'installations d'extraction et de collecte des poussières, assurez-vous qu'ils sont correctement raccordés et utilisés. L'utilisation de systèmes de collecte des poussières peut réduire les risques liés à la poussière.

UTILISATION ET ENTRETIEN DES OUTILS ÉLECTRIQUES

1. Ne forcez pas avec l'outil électrique. Utilisez l'outil électrique adapté à votre application. Un outil électrique adapté effectuera le travail plus efficacement et en toute sécurité à la vitesse à laquelle il a été conçu.
2. N'utilisez pas l'outil électrique si l'interrupteur ne permet pas de l'allumer ou de l'éteindre.

Un outil électrique qui ne peut pas être contrôlé avec l'interrupteur est dangereux et doit être réparé.

1. Débranchez la fiche de la source d'alimentation et/ou la batterie de l'outil électrique avant d'effectuer des réglages, de changer des accessoires ou de ranger les outils électriques.

Ces mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique.

Rangez les outils électriques inutilisés hors de portée des enfants et ne laissez pas des personnes qui ne connaissent pas l'outil électrique ou ces instructions utiliser l'outil.

1. Rangez les outils électriques inutilisés hors de portée des enfants et ne les laissez pas à leur disposition.

personnes qui ne connaissent pas l'outil électrique ou ces instructions pour utiliser l'outil

outil électrique. Les outils électriques sont dangereux entre les mains d'utilisateurs non formés.

1. Entretenez les outils électriques. Vérifiez l'alignement et le grippage des pièces mobiles.

bris de pièces et toute autre condition pouvant affecter le fonctionnement de l'outil électrique

Fonctionnement. En cas de dommage, faites réparer l'outil électrique avant utilisation. De nombreux accidents sont causés par des outils électriques mal entretenus.

1. Gardez les outils de coupe bien affûtés et propres. Des outils de coupe entretenus avec

des bords tranchants sont moins susceptibles de se coincer et sont plus faciles à contrôler.

1. Utiliser l'outil électrique, les accessoires, les embouts, etc., conformément aux présentes instructions, en tenant compte des conditions de travail et de la tâche à effectuer. L'utilisation de l'outil électrique pour des opérations autres que celles prévues pourrait entraîner des blessures ou une situation dangereuse.
2. Utilisez des pinces pour fixer votre pièce à une surface stable. Tenir la pièce à la main ou contre votre corps peut entraîner une perte de contrôle.
3. MAINTENEZ LES PROTECTIONS EN PLACE et en bon état de fonctionnement.

SERVICE

1. Faites entretenir votre outil électrique par un réparateur qualifié utilisant uniquement des

pièces de rechange identiques. Cela garantira la sécurité de l'outil électrique maintenu.

AVERTISSEMENT CONCERNANT LA PROPOSITION 65 DE LA CALIFORNIE

Certaines poussières générées par le ponçage, le sciage, le meulage, le perçage et d'autres activités de construction peuvent contenir des produits chimiques, comme le plomb, reconnus par l'État de Californie comme pouvant causer le cancer, des anomalies congénitales ou d'autres problèmes de reproduction. Lavez-vous les mains après manipulation. Voici quelques exemples de ces produits chimiques :

• Le plomb provenant des peintures à base de plomb.
• La silice cristalline provenant de briques, de ciment et d'autres produits de maçonnerie.
• L'arsenic et le chrome provenant du bois traité chimiquement.

Votre risque lié à ces expositions varie en fonction de la fréquence à laquelle vous effectuez ce type d'activité.

Pour réduire votre exposition à ces produits chimiques, travaillez dans un endroit bien ventilé.

avec des équipements de sécurité approuvés tels que des masques anti-poussière spécialement conçus pour filtrer

les particules microscopiques.

SÉCURITÉ DE LA PONCEUSE À BROCHE

AVERTISSEMENT !

N'utilisez pas l'outil électrique avant d'avoir lu et compris les instructions suivantes et les étiquettes d'avertissement.

1. UTILISATION DE L'OUTIL. Cette ponceuse est conçue pour poncer le bois et les produits similaires uniquement.

Le ponçage ou le meulage d'autres matériaux peut entraîner un incendie, des blessures ou des dommages à la pièce.

Utiliser la machine à toute autre fin pour laquelle elle n'est pas conçue peut entraîner des blessures graves, des dommages à la machine et l'annulation de la garantie.

1. MONTAGE DE LA MACHINE. Pour garantir la sécurité de fonctionnement, la ponceuse doit être solidement fixée.

Montée sur une surface plane et stable ou sur un support.

3. SÉCURITÉ PERSONNELLE

• Portez toujours des lunettes homologuées ANSI Z87.1 avec protections latérales et une protection auditive

et un masque anti-poussière.

• Ne portez pas de vêtements amples ni de bijoux, car ils pourraient être attrapés par l'outil. Attachez les cheveux longs en arrière.

Attachez les cheveux longs en arrière.

• NE PAS porter de gants lorsque vous utilisez cette machine.
• CÂBLES ÉLECTRIQUES. Tenir les câbles éloignés de la chaleur, de l'huile, des bords tranchants et des objets en mouvement.

pièces de l'outil. Faites remplacer ou réparer les cordons endommagés ou usés par un électricien.

immédiatement.

1. INSPECTION DES OUTILS ET ACCESSOIRES. Avant utilisation, vérifiez l'outil et

accessoires pour tout dommage ou pièce manquante. N'utilisez pas l'outil si une pièce est

manquante ou endommagée. Assurez-vous que tous les réglages sont corrects et que toutes les connexions sont bien serrées. Maintenez toutes les protections en place.

6. ACCESSOIRES DE PONÇAGE

• N'utilisez pas de manchons ou de tambours de ponçage endommagés, déchirés ou desserrés. Remplacez-les.

manchons de ponçage usés ou endommagés avant l'opération.

• Débranchez toujours l'appareil avant d'effectuer des réglages ou de changer le papier de verre, les tambours en caoutchouc ou les plaques à gorge.
• Utilisez toujours la plaque à gorge qui correspond au diamètre du tambour pour minimiser l'espace entre le tambour et l'ouverture de la plaque à aiguille ; cela réduira le risque de

blessures corporelles.

7. EXIGENCES RELATIVES AUX PIÈCES À TRAVAILLER

• Ne placez que des pièces suffisamment robustes pour résister à la force de ponçage de la broche.
• Inspectez la pièce avant de la poncer pour déceler les imperfections, les clous, les agrafes, etc. Ne poncez jamais une pièce présentant des imperfections douteuses ou des corps étrangers incrustés.
• Lors du ponçage d'une grande pièce, prévoyez un support supplémentaire. Ne poncez pas la pièce sans support.
• Poncez une seule pièce à la fois.

8. PRÉVENTION DES DÉMARRAGES ACCIDENTELS. Assurez-vous que

l'interrupteur d'alimentation est en position

Avant de brancher la machine, mettez-la en position OFF. Assurez-vous souvent que l'interrupteur d'alimentation est bien en position OFF et que la machine est débranchée lors du nettoyage, de l'assemblage, des opérations de configuration ou lorsqu'elle n'est pas utilisée.

1. N'utilisez pas cet outil tant qu'il n'est pas complètement assemblé et installé conformément aux instructions.

aux instructions.

1. Retirez les morceaux de rebut et autres objets de la table et du manchon de ponçage

avant d'allumer la ponceuse.

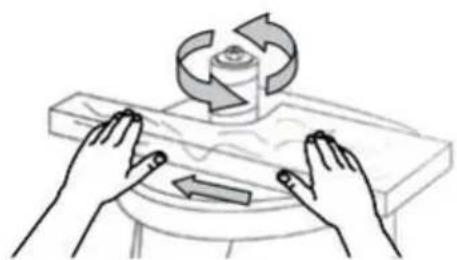

11. ALIMENTATION DE LA PIÈCE

• Laisser la broche atteindre sa vitesse maximale avant d'avancer la pièce. Ne jamais mettre la machine sous tension pendant que le manchon de ponçage est en contact avec la pièce.
• Soyez attentif au sens de rotation de la broche (sens inverse des aiguilles d'une montre). Avancez uniquement

la pièce contre la rotation de la broche.

• Maintenez fermement la pièce et appuyez-la légèrement contre la broche. Ne forcez pas.

Ne coincez pas une pièce dans la surface de ponçage.

1. Ne touchez pas les pièces mobiles. Gardez les mains éloignées du tambour pendant son fonctionnement. Si un nettoyage est nécessaire, utilisez une brosse pour enlever la sciure et les copeaux au lieu de vos mains.
2. N'effectuez jamais de travaux de disposition, d'assemblage ou de réglage de la table pendant que la ponceuse est en marche.

en fonctionnement.

1. Après avoir éteint la ponceuse, attendez que la broche s'arrête complètement avant de toucher la pièce.
2. Éteignez et débranchez toujours la machine avant de la nettoyer ou d'effectuer des réglages.

ou changer d'accessoires. Des démarrages accidentels peuvent se produire si l'outil est branché.

lors d'un changement ou d'un réglage d'accessoire.

1. NETTOYAGE. N'utilisez jamais de solvants pour nettoyer les pièces en plastique. Les solvants pourraient dissoudre

ou endommager le matériel. Utilisez uniquement un chiffon doux et humide pour nettoyer les pièces en plastique.

1. REMPLACEMENTS. Si un composant de votre ponceuse est manquant ou endommagé,

vieilli ou tombe en panne de chaque façon que ce soit, éteignez l'interrupteur. Retirez la fiche de l'alimentation électrique

prise. Remplacez les pièces manquantes, endommagées ou défectueuses en utilisant uniquement des pièces de rechange identiques avant de reprendre le fonctionnement.

Ces consignes de sécurité ne peuvent pas vous avertir de tous les scénarios qui pourraient se produire.

Des problèmes peuvent survenir avec cet outil, alors assurez-vous souvent de rester vigilant et de faire preuve de bon sens pendant l'utilisation.

SÉCURITÉ ÉLECTRIQUE

1. FICHE POLARISÉE. Pour réduire le risque de choc électrique, cet équipement est équipé d'une

fiche polarisée (une broche est plus large que l'autre). Cette fiche ne s'insère dans une prise polarisée que d'une seule manière. Si elle ne s'insère pas complètement, retournez-la. Si elle ne s'insère toujours pas, contactez un électricien qualifié pour installer une prise adaptée. Ne modifiez en aucun cas la fiche de l'appareil ni la rallonge.

1. La protection par disjoncteur de fuite à la terre (GFCI) doit être fournie sur le circuit ou la prise utilisée pour cet outil électrique afin de réduire le risque de choc électrique.
2. ENTRETIEN ET RÉPARATION. Pour éviter tout danger, les appareils électriques doivent être utilisés uniquement

réparés par un technicien de service qualifié utilisant des pièces de rechange d'origine.

DIRECTIVES ET RECOMMANDATIONS POUR LES RALLONGES ÉLECTRIQUES

Lorsque vous utilisez une rallonge, assurez-vous qu'elle soit suffisamment épaisse pour supporter le courant consommé par votre appareil. Une rallonge sous-dimensionnée entraînera une chute de tension, entraînant une perte de puissance et une surchauffe. Le tableau ci-dessous indique la section correcte à utiliser en fonction de la longueur et de l'intensité du cordon. En cas de doute,

utilisez une rallonge plus épaisse. Plus le calibre est petit, plus la rallonge est épaisse.

INTENSITÉ DE COURANT	CALIBRE REQUIS POUR LES RALLONGES
	25 pieds	50 pieds	100 pieds	150 pieds
4A	calibre 18	calibre 16	calibre 16	calibre 14

1. INSPECTEZ LA RALLONGE AVANT UTILISATION. Assurez-vous que votre rallonge est correctement câblée et en bon état. Remplacez toujours une rallonge endommagée ou faites-la réparer par un professionnel avant de l'utiliser.
2. N'UTILISEZ PAS LA RALLONGE DE FAÇON ABUSIVE. Ne tirez pas sur le cordon pour le débrancher.

Prise de courant ; débranchez toujours en tirant sur la fiche. Débranchez la rallonge de la prise avant de débrancher le produit de la rallonge. Protégez les rallonges des objets tranchants, de la chaleur excessive et des zones humides. 4. UTILISEZ UN CIRCUIT ÉLECTRIQUE SÉPARÉ POUR VOTRE OUTIL. Ce circuit ne doit pas être inférieur à un fil de calibre 12 et doit être protégé par un fusible temporisé de 15 A.

Avant de connecter le moteur à la ligne électrique, assurez-vous que l'interrupteur est sur OFF.

La position et le courant électrique sont identiques à ceux indiqués sur la plaque signalétique du moteur. Un fonctionnement à une tension inférieure endommage le moteur.

CONTENU DE L'EMBALLAGE

Avant d'utiliser la ponceuse à broche, vous devez configurer la machine en installant le

tambour de ponçage, manchon de ponçage, plaque à gorge et rondelle adaptés à votre utilisation. Vérifiez votre liste de colisage en vous référant au schéma ci-dessous. Si une pièce est endommagée ou manquante, veuillez contacter notre service client.

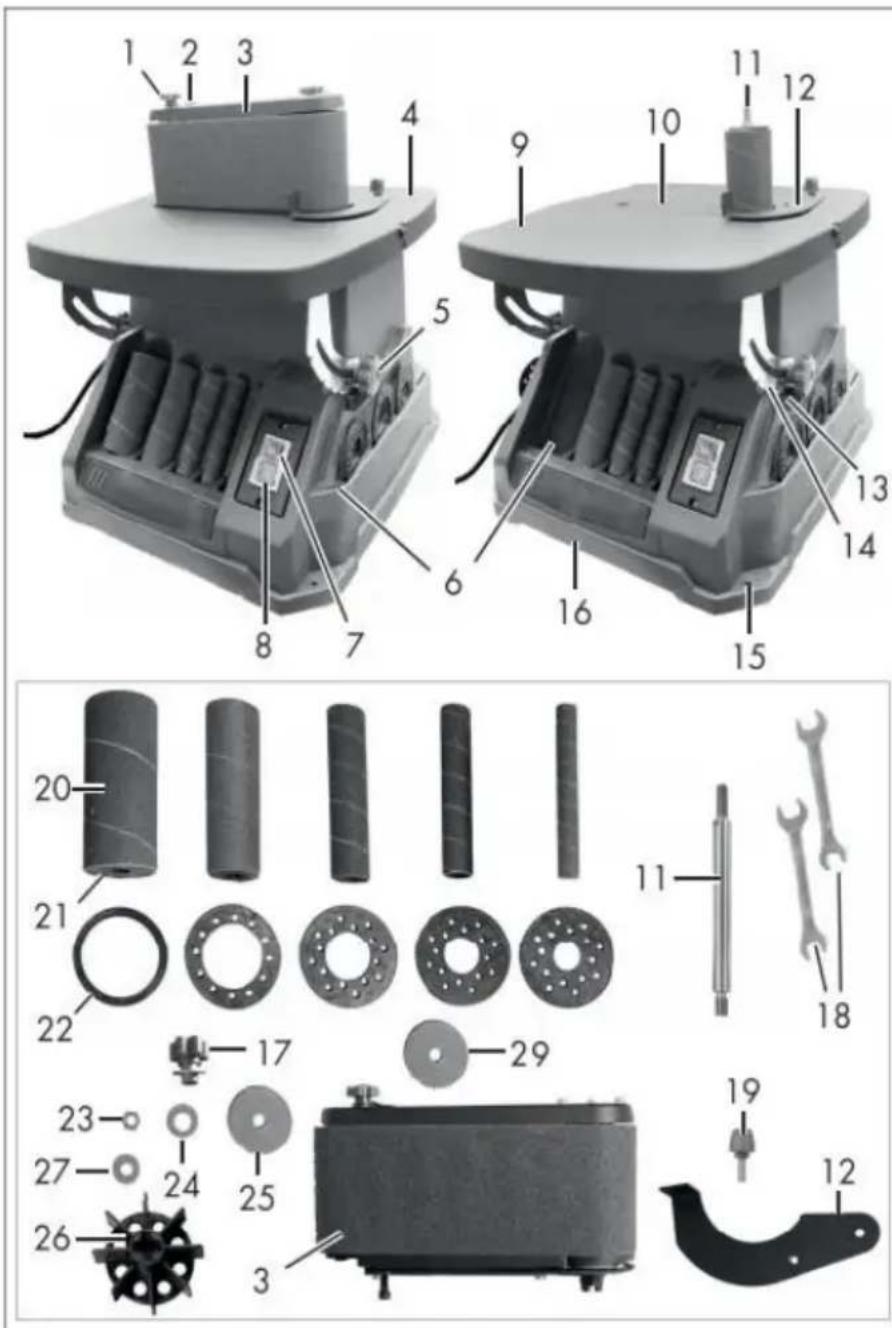

1 Vis de réglage (course de la courroie) 2 Leviers de bande abrasive 3 Unité de ponceuse à bande 4 Établi

Écrou de serrage 5 Étoiles (réglage d'angle, établi)

6 Stockage 7 Interrupteur d'arrêt 8 Interrupteur marche 9 Établi pivotant 10 Insert de banc

11 Broche 12 Butée de pièce 13 Petit levier (réglage de l'angle) 14 Échelle d'angle 15 Trou de forage 16 Boîtier de l'appareil 17 Écrou de serrage en étoile (unité de ponceuse à bande), avec rondelle 18 Clé plate 19 Vis 20 Manchon de ponçage 21 Rouleau de ponçage 22 Insert de banc 23 Écrou 24 Rondelle 25 Rondelle 26 Roue de ventilateur 27 Rondelle 28 Connecteur d'aspiration 27 Rondelle

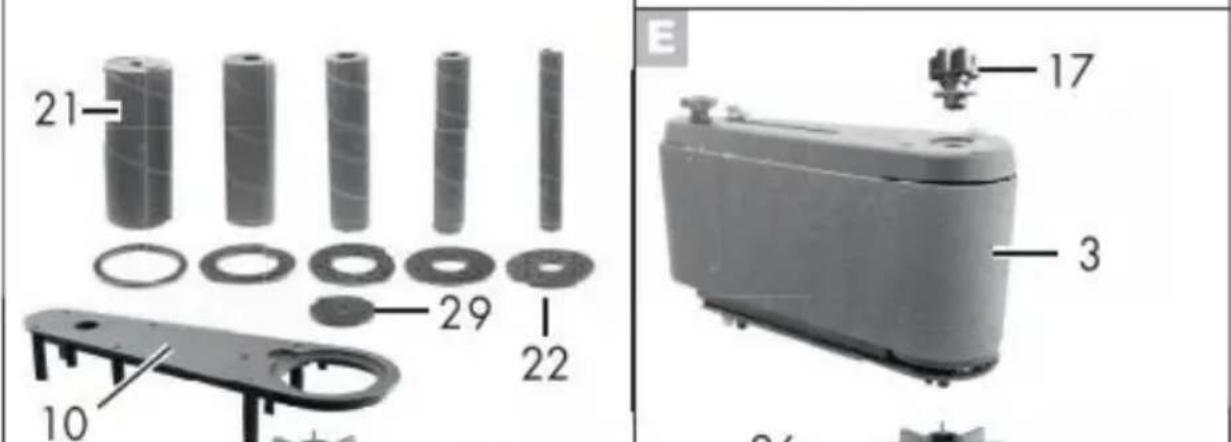

Déballez l'appareil et vérifiez l'exhaustivité :

1x ponceuse à broche 4x rouleaux de ponçage caoutchoutés avec manchon de ponçage (grain 80), dimensions 19/26/38/51 mm 1x manchon de ponçage (grain 80), taille 13 mm 1x unité de ponceuse à bande avec bande abrasive (grain 80) 1x butée de pièce 5x inserts de banc 1x insert de banc (déjà inséré) 4x rondelles 1x écrou 1x vis 1x roue de ventilateur 1x broche

1x écrou à poignée étoile avec rondelle 2 clés plates 1x manuel d'instructions

INSTRUCTIONS D'UTILISATION

AVERTISSEMENT !

Ne branchez pas et n'allumez pas l'outil tant qu'il n'est pas entièrement assemblé conformément aux instructions.

Le non-respect des consignes de sécurité peut entraîner des blessures graves. Consultez le schéma de la liste de colisage à la page 8 pour vous assurer d'avoir des plaques à gorge, des tambours et des rondelles de taille adaptée à chaque manchon de ponçage. Pour garantir un bon maintien de la pièce et minimiser le jeu, utilisez la plaque à gorge adaptée au tambour et au manchon que vous utiliserez. La taille de la plaque à gorge est indiquée sur la surface de la pièce. REMARQUE : Le manchon de ponçage de petite taille ne comprend pas de tambour. Il se fixe directement sur la broche.

A : Réglage de l'établi pivotant

L'établi pivotant (9) est inclinable jusqu'à 45°. Pour faciliter le chanfreinage, il est possible de sélectionner l'une des grilles d'angle fixes réglables (0° / 15° / 22,5° / 30° / 45°).

Mise en place de l'établi pivotant

1. Desserrez les deux écrous de poignée en étoile (5) à gauche et à droite de l'appareil.
2. Réglez l'établi pivotant (9) à l'angle souhaité.

L'échelle d'angle (14) sur l'appareil sert à l'orientation. 3. Serrez les deux écrous de serrage en étoile (5) à gauche et à droite de l'appareil.

Amarrage de l'établi pivotant

1. Desserrez les deux écrous de poignée en étoile (5) à gauche et à droite de l'appareil.
2. Appuyez sur le petit levier (13) situé sous les écrous à poignée étoile (5) de l'appareil.
3. Avec l'autre main, saisissez l'établi pivotant (9) et retournez-le en direction du boîtier de l'appareil (16).
4. Serrez les deux écrous de serrage en étoile (5) à gauche et à droite de l'appareil.

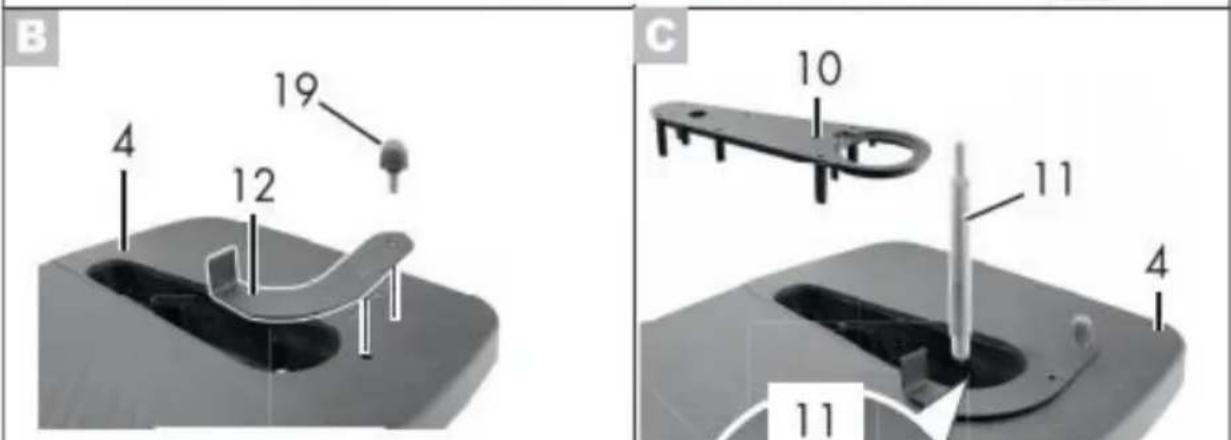

B : Montage de la butée de pièce

1. Placez la butée de pièce (12) sur l'établi (4).
2. Fixez la butée de pièce (12) dans le trou extérieur avec la vis (19).

C : Assemblage initial

Retirez l'insert de banc (10) de l'établi (4).

1. Fixez la broche (11) dans l'appareil à l'aide des deux clés plates (18).

AF 13 pour maintenir l'arbre sortant du boîtier de l'appareil (16).

AF 10 pour le serrage de la broche (11).

Selon l'utilisation souhaitée, continuez avec « Utiliser comme ponceuse à broche » ou « Utiliser comme

ponceuse à bande ».

D : Utiliser comme ponceuse à broche

1. Placez l'insert d'établi (10) dans l'établi (4).
2. Placez la roue du ventilateur (26) avec le côté plat vers le bas sur la broche.

Vérifiez qu'il est bien en place.

Vous devrez peut-être tourner légèrement la roue du ventilateur (26) manuellement pour qu'elle soit assise correctement.

1. Sélectionnez l'insert d'établi approprié (22) pour le rouleau de ponçage (21). Les dimensions de la plaquette d'établi et du rouleau de ponçage doivent correspondre. Les dimensions des plaquettes d'établi sont indiquées sur chaque plaquette. Les dimensions des rouleaux de ponçage sont indiquées sous le logement correspondant (6) sur l'appareil.

Placez l'insert de banc correspondant (22) dans le renforcement de l'insert de banc (10).

1. Placez le rouleau de ponçage (21) sur la broche (11).
2. Vissez l'écrou (23) à l'aide de la clé plate (18) (AF 13) à la main sur la broche (11).

Le démontage s'effectue dans l'ordre inverse.

E : Utiliser comme ponceuse à bande

1. Si nécessaire, retirez l'insert d'établi (10) de l'établi (4).
2. Placez la roue du ventilateur (26) avec le côté plat vers le bas sur la broche (11).

Vérifiez qu'elle est bien en place.

Vous devrez peut-être tourner légèrement la roue du ventilateur (26)

manuellement pour qu'elle soit

bien assise.

1. Fixez l'unité de ponceuse à bande (3) sur la broche (11).

Vérifiez qu'il est bien en place.

Vous devrez peut-être tourner légèrement la broche (11) manuellement pour que la courroie

L'unité de ponçage (3) est correctement installée. Le déplacement de la bande abrasive ici déplace

broche (11). Si l'extrémité supérieure de la broche se termine juste en dessous de l'extrémité de la

unité de ponceuse à bande, elle est correctement installée.

1. Fixez l'unité de ponceuse à bande (3) à l'aide de l'écrou à poignée étoile et de la rondelle (17).

Le démontage s'effectue dans l'ordre inverse.

FONCTIONNEMENT DE LA PONCEUSE À BROCHE

1. Assurez-vous que la machine a été correctement installée.

monté et tous les accessoires ont été correctement installés conformément aux instructions de la section pages 9-10.

1. Branchez et allumez la ponceuse. Laissez la broche atteindre sa vitesse maximale.
2. Maintenez fermement la pièce avec les deux mains pour un contrôle maximal. Guidez lentement la pièce contre la rotation de la broche.

REMARQUE : La broche tourne dans le sens inverse des aiguilles d'une montre. Guidez la pièce de droite à gauche. Si vous la guidez dans le sens inverse, la force exercée par le manchon de ponçage en rotation aura tendance à projeter la pièce loin du manchon, ce qui pourrait entraîner des blessures.

1. Maintenez la pièce contre la table en appuyant doucement sur le manchon de ponçage jusqu'à obtenir la courbe souhaitée. Ne forcez pas la pièce contre le manchon de ponçage.
2. Lorsque vous avez terminé, éteignez la ponceuse et attendez que la broche s'arrête complètement.
3. Retirez la clé de sécurité et débranchez la machine de la prise. Suivez les instructions d'entretien à la page suivante pour nettoyer et entretenir votre ponceuse.

MAINTENANCE

AVERTISSEMENT !

Pour éviter les accidents, éteignez et débranchez l'outil de la prise électrique avant de le nettoyer, de le régler ou d'effectuer des travaux d'entretien ou de lubrification.

AVERTISSEMENT !

Toute tentative de réparation ou de remplacement de composants électriques de cet outil peut être dangereuse. L'entretien de l'outil doit être effectué par un technicien qualifié. Lors de l'entretien, utilisez uniquement des pièces de rechange identiques. L'utilisation d'autres pièces peut être dangereuse ou entraîner une défaillance du produit.

INSPECTION DE ROUTINE

Avant chaque utilisation, vérifiez l'état général de l'outil. Si l'un des problèmes suivants se présente, ne l'utilisez pas tant que les pièces n'ont pas été remplacées ou que l'outil n'a pas été correctement réparé.

Vérifiez :

• Matériel desserré ou montage incorrect.
• Désalignement ou grippage des pièces mobiles. Cordon/câblage électrique endommagé,
• Pièces fissurées ou cassées, et
• Toute autre condition pouvant affecter son fonctionnement en toute sécurité.

1. Après chaque opération, utilisez un aspirateur pour éliminer la poussière et les copeaux des surfaces de l'outil, du carter du moteur et de la zone de travail. Veillez à ce que les ouvertures de ventilation soient exemptes de poussière et de débris afin d'éviter toute surchauffe du moteur.
2. Essuyez les surfaces de l'outil avec un chiffon doux ou une brosse. Veillez à ce que l'eau ne pénètre pas dans l'outil.
3. Retirez régulièrement la plaque à gorge et la rondelle de broche inférieure, et éliminez toute accumulation de poussière dans la zone de la plaque à gorge. ATTENTION : La plupart des plastiques sont sensibles aux solvants commerciaux. N'utilisez pas de solvants ni de produits de nettoyage susceptibles d'endommager les pièces en plastique.

Certains d'entre eux comprennent, sans s'y limiter : l'essence, le tétrachlorure de carbone, les solvants de nettoyage chlorés et les détergents ménagers contenant de l'ammoniac.

1. Rangez l'outil dans un endroit propre et sec, hors de portée des enfants. Rangez les accessoires de ponçage à l'abri de températures extrêmement chaudes ou sèches. Ne pliez pas les manchons de ponçage.

LUBRIFICATION

Tous les roulements à billes sont étanches et lubrifiés à vie. Aucune lubrification supplémentaire n'est requise.

ÉLIMINATION DES PRODUITS

Les outils électriques usagés ne doivent pas être jetés avec les ordures ménagères. Ce produit contient des composants électroniques qui doivent être recyclés. Veuillez rapporter ce produit à votre centre de recyclage local pour une élimination responsable et minimiser son impact environnemental.

Pour éviter toute blessure due à un démarrage accidentel, mettez l'interrupteur sur OFF et débranchez toujours la fiche de la source d'alimentation avant d'effectuer tout réglage.

PROBLÉM E	CAUSE DU PROBLÉME	MESURES CORRECTIVES SUGGÉRÉES
Sander fait ne s'allume pas.	1. Le cordon d'alimentation la rallonge est endommagé mal branché. 2. La clé de sécurité est r de l'interrupteur d'alimentation 3. Interrupteur d'alimentation défectueux, moteur ou câblai	1. Vérifiez le cordon d'alimentation, la rallonge, la fil et la prise secteur. Assurez-vous que l'outil est correctement branché. N'utilise pas l'appareil le cordon est endommagé. 2. Insérez la clé de sécurité d 20
	défecteurs, court-circuit ou connexions desserrées.4. Le disjoncteur est déclenché.5. Balais de carbon usés.	l'interrupteur d'alimentation.3. Arrêtez d'utiliser l'outil et contactez le service client. Les réparations doivent être effectuées par un technicien qualifié.4. Appuyez sur le disjoncteur le réinitialiser.5. Remplacez les balais de charbon.
Moteur surchauffe.	1. Moteur surcharge.2. Rallonge trop longue avec un calibre insuffistant.3. Le collecteur de poussièn'est pas utilisé.	1. Réduire la charge sur le m - réduire la pression sur la piece à poncer.2. Utilisez une rallonge de cali et de longueur appropriés ou branchez l'outil directement dans la prise.3. Utilisez un collecteur de poussière.
Grains de ponçage s'efface facilement.	1. Le manchon de ponçage été stocké dans un environment incorrect.2. Le manchon de ponçage été endommagé ou plié	1. Rangez les accessoires de ponçage à l'abri des températu extrémement chaudes/sèches.2. Rangez les accessoires de ponçage à plat, sans les plier les replier.
Ponçage en profondeur rainures ou cicatrices dans pièce à usiner.	2. Le grain du manchon de ponçage est trop grossier pi-la finition souhaitée.2. Pièce ponçée dans le se contraire du grain.3. Trop de force de ponçag.4. La pièce est restée imm contre la surface de ponçag pendant trop longtemps.	1. Utilisez un accessoire de ponçage à grain plus fin.2. Poncez dans le sens du gr du bois.3. Réduisez la pression sur la piece pendant le ponçage.4. Gardez la piece en mouven pendant le ponçage sur le manchon de ponçage.

Fabricant : Shanghai Xinmu Ye You Xiang Gong Si

Adresse : Shuangcheng Lu 803 Nong 11 Hao 1602A-1609 Shi, Baoshan Qu,

Shanghai 200 000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, ASTV

NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166

Anaheim
