Produkttyp	Kombinierte Spindel- und Bandschleifmaschine
Stromversorgung	Netz 230 V~50 Hz
Tischneigung	0° bis 45° mit Rastungen bei 15°, 22,5°, 30°
Schleiftrommeldurchmesser	19, 26, 38, 51 mm
Durchmesser der Feinschleifhülse	13 mm
Körnung der mitgelieferten Hülsen	80
Im Lieferumfang enthalten	4 gummierten Schleifrollen mit Hülse Körnung 80, 1 Schleifhülse Körnung 80 (13 mm), 1 Bandschleifeinheit mit Schleifband Körnung 80, 5 Bankeinsätze, Anschlag, Gabelschlüssel, Schrauben, Muttern, Lüfterrad
Sicherheit	Schutzbrille, Staubmaske und Gehörschutz sind obligatorisch. Vor Einstellungen oder Zubehörwechsel Netzstecker ziehen. Keine Handschuhe tragen.
Wartung	Regelmäßige Reinigung mit Staubsauger und weichem Tuch. Keine Lösungsmittel verwenden. Die Lager sind lebenslang geschmiert, keine zusätzliche Schmierung erforderlich.
Reparierbarkeit	Reparatur nur durch qualifizierten Techniker. Ausschließlich identische Ersatzteile verwenden.
Hersteller	Shanghaiuxinmuyeyouxiangonsi
Importeur (Australien)	SIHAO PTY LTD
Importeur (USA)	Sanven Technology Ltd

Häufig gestellte Fragen - BOSS200A Vevor

Wie installiere ich die Schleiftrommeln?

Entfernen Sie den Bankeinsatz, befestigen Sie die Spindel mit den beiden Gabelschlüsseln (AF 13 und AF 10). Platzieren Sie das Lüfterrad mit der flachen Seite nach unten, dann den zum Trommeldurchmesser passenden Bankeinsatz. Fädeln Sie die Schleiftrommel auf die Spindel und ziehen Sie die Mutter mit dem Gabelschlüssel von Hand fest. Der Abbau erfolgt in umgekehrter Reihenfolge.

Wie stelle ich den Tischwinkel ein?

Lösen Sie die beiden Sterngriffmuttern auf jeder Seite des Geräts. Neigen Sie den Schwenktisch auf den gewünschten Winkel (0° bis 45°, mit Rastungen bei 15°, 22,5°, 30°, 45°). Orientieren Sie sich an der Winkelskala. Ziehen Sie die Muttern fest, um die Position zu sichern.

Wie verwende ich die Bandschleiffunktion?

Entfernen Sie den Bankeinsatz, falls vorhanden. Setzen Sie das Lüfterrad auf die Spindel, dann befestigen Sie die Bandschleifeinheit korrekt ausgerichtet auf der Spindel. Ziehen Sie mit der Sterngriffmutter und ihrer Unterlegscheibe fest. Das obere Ende der Spindel sollte sich knapp unter dem Ende der Bandschleifeinheit befinden, um eine korrekte Montage zu gewährleisten.

Welche Schutzausrüstung ist erforderlich?

Es ist zwingend erforderlich, eine Schutzbrille nach ANSI Z87.1 mit Seitenschutz, einen Gehörschutz und eine Staubmaske zu tragen. Tragen Sie keine weite Kleidung, Schmuck oder Handschuhe. Binden Sie lange Haare zusammen.

Was tun, wenn die Schleifmaschine nicht startet?

Überprüfen Sie zuerst, ob das Netzkabel und das Verlängerungskabel in gutem Zustand und korrekt eingesteckt sind. Stellen Sie sicher, dass der Sicherheitsschlüssel in den Netzschalter eingesetzt ist. Falls das Problem weiterhin besteht, überprüfen Sie den Schutzschalter (drücken Sie zum Zurücksetzen) und ersetzen Sie ggf. abgenutzte Kohlebürsten. Wenn nichts funktioniert, wenden Sie sich an den Kundendienst für eine Reparatur durch qualifizierten Techniker.

Wie reinige ich die Schleifmaschine nach Gebrauch?

Schalten Sie die Maschine aus und ziehen Sie den Netzstecker. Verwenden Sie einen Staubsauger, um Staub und Späne von den Oberflächen, dem Motorgehäuse und dem Arbeitsbereich zu entfernen. Wischen Sie die Oberflächen mit einem weichen Tuch oder einer Bürste ab. Lassen Sie kein Wasser in das Werkzeug eindringen. Verwenden Sie niemals Lösungsmittel (Benzin, Tetrachlorkohlenstoff usw.), da diese Kunststoffteile beschädigen können.

Wie ersetze ich eine abgenutzte Schleifhülse?

Ziehen Sie vor jedem Eingriff immer den Netzstecker der Schleifmaschine. Entfernen Sie die Mutter und die Schleiftrommel. Entfernen Sie die abgenutzte Hülse und setzen Sie die neue Hülse (passende Körnung) auf die Trommel. Montieren Sie die Trommel wieder auf die Spindel und ziehen Sie die Mutter fest. Verwenden Sie keine beschädigten oder lockeren Hülsen.

Kann ich mit dieser Schleifmaschine Metall schleifen?

Nein, diese Schleifmaschine ist ausschließlich zum Schleifen von Holz und ähnlichen Produkten konzipiert. Das Schleifen oder Mahlen anderer Materialien wie Metall kann zu Brand, Verletzungen oder Beschädigung des Werkstücks und der Maschine führen. Verwenden Sie das Werkzeug gemäß den Anweisungen.

Wie pflege ich die Schleifmaschine langfristig?

Führen Sie vor jedem Gebrauch eine Routineinspektion durch: Überprüfen Sie die Festigkeit der Teile, die Ausrichtung, den Zustand des Kabels und auf Risse. Reinigen Sie das Werkzeug nach jedem Gebrauch. Die Kugellager sind dicht und lebenslang geschmiert, keine zusätzliche Schmierung erforderlich. Lagern Sie die Maschine an einem sauberen, trockenen Ort außerhalb der Reichweite von Kindern.

Was tun, wenn der Motor überhitzt?

Reduzieren Sie die Belastung, indem Sie den Druck auf das Schleifstück verringern. Verwenden Sie ein Verlängerungskabel mit geeignetem Querschnitt (Querschnitt 14 oder größer für 150 Fuß) und passender Länge, oder schließen Sie direkt an eine Steckdose an. Stellen Sie sicher, dass Sie einen Staubfänger verwenden, um Staubansammlungen im Motor zu vermeiden.

BEDIENUNGSANLEITUNG BOSS200A Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

REINIGUNG UND LAGERUNG

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen im Handbuch. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie sie in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

	Warnung: Um das Verletzungsrisiko zu verringern, muss d Benutzer die Bedienungsanleitung sorgfältig lessen.
	Dieses Symbol vor einem Sicherheitshinweis weist auf eine Vorsichtsmaßnahme, Warnung oder Gefahr hin. Das Nichtbeachten dieser Warnung kann zu einem Unfall führender das Risiko von Verletzungen, Bränden oder Stromschlagen verringern, befolgen Sieitte stets die unter stehenden Empfehlungen.
	RICHTIGE ENTORSORGUNG Dieses Produkt unterliegt der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist daraufhin, dass these Product in der Europäischen einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit thisem Symbol gekennzeichneten Zubehörteile. Entsprechend gekennzeichnete Produkte dürfen nicht im Hausmüll entsorgt werden, sondern,müssen an ein Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
	Warnung: Tragen Sie bei der Verwendung thesees Produktsn unbedingt einen Augenschutz.
	Warnung: Tragen Sie bei der Verwendung thesees Produktsn unbedingt einen Gehörschutz.
	Warnung: Tragen Sie bei der Verwendung thesees Produktsn unbedingt eine Staubmaske.

Warnung - Ziehen Sie den Netzstecker aus der Steckdose

TECHNISCHE DATEN

Leistung	AC110-120 V, 60 Hz 450 W S1	AC230V, 50 Hz, 450V S1
Leerlaufdrehzahl	2400 U/min ±5 %	2000 U/min ±5 %
Schwingungen	58 OPM
Spindelgroße	1/2 Zoll
Schleihülsengrößen	1/2", 3/4", 1", 1-1/2", 2"
Maximale Werkstückhöhe	3-6/7 Zoll
Gewicht	37,5 Pfund (17 kg)

SICHERHEITSRICHTLINIEN

WARNUNG!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Hinweise und Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Verletzungen führen.

SICHERHEITSRICHTLINIEN - DEFINITIONEN

SICHERHEIT AM ARBEITSPLATZ

1. Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und dunkle Bereiche können zu Unfällen führen.
2. Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Bereichen, z. B. in der

Gegenwart von brennbaren Flüssigkeiten, Gasen oder Staub.

Elektrowerkzeuge erzeugen Funken,

kann den Staub oder die Dämpfe entzünden.

1. Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

ELEKTRISCHE SICHERHEIT

1. Der Stecker des Elektrowerkzeugs muss in die Steckdose passen. Verändern Sie den Stecker niemals. Verwenden Sie keine Adapterstecker mit geerdeten Elektrowerkzeugen. Geprüfte Stecker und passende Steckdosen verringern das Risiko eines Stromschlags.
2. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines Stromschlags, wenn Ihr Körper geerdet ist.
3. Setzen Sie Elektrowerkzeuge nicht Regen oder Nässe aus. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines Stromschlags.
4. Missbrauchen Sie das Kabel nicht. Verwenden Sie das Kabel niemals zum Tragen oder Ziehen des Geräts. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Stromschlags.
5. Wenn Sie ein Elektrowerkzeug im Freien verwenden, verwenden Sie ein Verlängerungskabel, das für den Einsatz im Freien geeignet ist. Die Verwendung eines für den Außenbereich geeigneten Kabels verringert das Risiko eines Stromschlags.
6. Wenn der Betrieb eines Elektrowerkzeugs in feuchter Umgebung unvermeidlich ist, verwenden Sie eine Erdung

Die Stromversorgung ist durch einen Fehlerstromschutzschalter (GFCI) geschützt. Die Verwendung eines GFCI verringert das Risiko eines Stromschlags.

PERSÖNLICHE SICHERHEIT

1. Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Betrieb von Elektrowerkzeugen kann zu schweren Verletzungen führen.
2. Verwenden Sie persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz.

Durch die Verwendung entsprechender Ausrüstung wie Atemschutzmasken, rutschfester Sicherheitsschuhe und Gehörschutz wird das Verletzungsrisiko verringert. 3. Verhindern Sie unbeabsichtigtes Starten. Stellen Sie sicher, dass der Schalter in der Aus-Position ist, bevor Sie das Werkzeug an die Stromquelle und/oder den Akku anschließen, aufnehmen oder tragen. Das Tragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Einschalten von Elektrowerkzeugen bei eingeschaltetem Schalter kann zu Unfällen führen. 4. Entfernen Sie alle Einstellschlüssel oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Schraubenschlüssel oder Schlüssel, der in einem rotierenden Teil des Elektrowerkzeugs steckt, kann zu Personenschäden führen. 5. Überstrecken Sie sich nicht. Achten Sie stets auf sicheren Stand und halten Sie das Gleichgewicht. Dies ermöglicht eine bessere Kontrolle des Elektrowerkzeugs in unerwarteten Situationen. 6. Kleiden Sie sich angemessen. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Ihr Haar und Ihre Kleidung von beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können

in beweglichen Teilen eingeklemmt werden.

1. Wenn Staubabsaug- und -auffangvorrichtungen vorhanden sind, stellen Sie sicher, dass diese angeschlossen und ordnungsgemäß verwendet werden. Die Verwendung einer Staubabsaugung kann die Gefährdung durch Staub verringern.

GEBRAUCH UND PFLEGE VON ELEKTROWERKZEUGEN

1. Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Anwendung das passende Elektrowerkzeug. Das richtige Elektrowerkzeug erledigt die Arbeit besser und sicherer bei der Leistung, für die es ausgelegt wurde.

nicht funktioniert.

Ein Elektrowerkzeug, das nicht mit dem Schalter gesteuert werden kann, ist gefährlich und muss repariert werden.

1. Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akkupack vom Elektrowerkzeug, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder

das Elektrowerkzeug lagern. Solche vorbeugenden Sicherheitsmaßnahmen verringern das Risiko, dass das Elektrowerkzeug versehentlich gestartet wird.

1. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf und halten Sie

Personen, die mit dem Elektrowerkzeug oder diesen Anweisungen nicht vertraut sind, dürfen das Gerät nicht benutzen.

Elektrowerkzeuge sind gefährlich, wenn sie von ungeschulten Benutzern verwendet werden.

1. Warten Sie Elektrowerkzeuge. Überprüfen Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen.

Bruch von Teilen und alle anderen Zustände, die die Leistung des Elektrowerkzeugs beeinträchtigen können

Betrieb. Lassen Sie beschädigte Elektrowerkzeuge vor dem Einsatz reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

1. Halten Sie Schneidwerkzeuge scharf und sauber. Gut gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu kontrollieren.
2. Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Einsatz des Elektrowerkzeugs für andere als die vorgesehenen Anwendungen kann zu einer gefährlichen Situation führen.
3. Befestigen Sie Ihr Werkstück mit Schraubzwingen auf einer stabilen Fläche.

Das Berühren des Werkstücks mit der Hand oder das Stützen mit dem Körper kann zum Verlust der Kontrolle führen.

1. HALTEN SIE DIE SCHUTZVORRICHTUNGEN AN IHREM PLATZ UND IN FUNKTIONSZUSTAND.

SERVICE

1. Lassen Sie Ihr Elektrowerkzeug von einem qualifizierten Reparaturtechniker reparieren und verwenden Sie nur identische Ersatzteile. Dadurch wird die Sicherheit des Elektrowerkzeugs gewährleistet.

WARNUNG GEMÄSS CALIFORNIA PROPOSITION 65

Staub, der beim Schleifen, Sägen, Bohren und anderen Bauarbeiten entsteht, kann Chemikalien enthalten, darunter auch Blei. Diese Chemikalien sind im US-Bundesstaat Kalifornien als krebserregend bekannt, verursachen Geburtsfehler und andere reproduktionsschädliche Wirkungen. Waschen Sie sich nach der Handhabung die Hände. Beispiele für diese Chemikalien sind:

• Blei aus bleihaltigen Farben.
• Kristallines Siliziumdioxid aus Ziegeln, Zement und anderen

Mauerwerksprodukten.

• Arsen und Chrom aus chemisch behandeltem Holz. Ihr Risiko durch diese Belastungen hängt davon ab, wie oft Sie diese Art von

Arbeit ausführen. Um Ihre Belastung mit diesen Chemikalien zu reduzieren, arbeiten Sie in einem gut belüfteten Bereich

mit zugelassener Sicherheitsausrüstung wie Staubmasken, die speziell zum Filtern von

mikroskopisch kleine Partikel.

SICHERHEIT BEIM SPINDELSCHLEIFER

WARNUNG!

Nehmen Sie das Elektrowerkzeug erst in Betrieb, wenn Sie die folgenden Anweisungen und die Warnhinweise gelesen und verstanden haben.

1. WERKZEUGZWECK. Diese Schleifmaschine ist ausschließlich zum Schleifen von Holz oder holzähnlichen Produkten bestimmt.

Das Schleifen oder Bearbeiten anderer Materialien kann zu Feuer, Verletzungen oder Schäden am Werkstück führen.

Die Verwendung der Maschine für andere Zwecke, für die sie nicht vorgesehen ist, kann zu schweren Verletzungen, Maschinenschäden und zum Erlöschen der Garantie führen.

1. MASCHINENMONTAGE. Für die Betriebssicherheit muss der Schleifer sicher auf einer ebenen und stabilen Oberfläche oder einem Ständer montiert werden.

3. PERSÖNLICHE SICHERHEIT

• Tragen Sie immer eine nach ANSI Z87.1 zugelassene Schutzbrille mit Seitenschutz sowie Gehörschutz

und eine Staubmaske.

• Tragen Sie keine weite Kleidung oder Schmuck, da diese vom Werkzeug erfasst werden können.

Binden Sie lange Haare zurück.

• Tragen Sie beim Bedienen dieser Maschine KEINE Handschuhe.
• ELEKTRISCHE KABEL. Halten Sie Kabel von Hitze, Öl, scharfen Kanten und beweglichen

Teilen des Werkzeugs fern. Lassen Sie beschädigte oder abgenutzte Kabel sofort von einem Elektriker ersetzen oder reparieren.

1. WERKZEUG- UND ZUBEHÖRPRÜFUNG. Vor dem Betrieb das Werkzeug und

Zubehör auf Beschädigungen oder fehlende Teile prüfen. Verwenden Sie das Werkzeug nicht, wenn ein Teil

fehlt oder beschädigt ist. Stellen Sie sicher, dass alle Einstellungen korrekt und alle Anschlüsse fest sind. Halten Sie alle Schutzvorrichtungen an ihrem Platz.

6. SCHLEIFZUBEHÖR

• Verwenden Sie keine Schleifhülsen oder -trommeln, die beschädigt, gerissen oder lose sind. Ersetzen Sie

abgenutzte oder beschädigte Schleifhülsen vor dem Betrieb.

• Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen vornehmen oder Schleifpapier, Gummitrommeln oder Stichplatten austauschen.
• Verwenden Sie immer die Stichplatte, die zum Durchmesser der Trommel passt, um den Spalt zwischen Trommel und Stichplattenöffnung zu verringern; dadurch wird das Risiko verringert,

Personenschäden zu vermeiden.

7. WERKSTÜCKANFORDERUNGEN

• Stellen Sie nur Werkstücke auf, die stabil genug sind, um der Kraft des Schleifmittels standzuhalten.

Spindel.

• Untersuchen Sie das Werkstück vor dem Schleifen auf Unvollkommenheiten, Nägel, Klammern usw. Schleifen Sie niemals Material mit fragwürdigen Unvollkommenheiten oder eingebetteten Fremdkörpern.
• Sorgen Sie beim Schleifen eines großen Werkstücks für zusätzliche Unterstützung. Schleifen Sie nicht ohne Unterstützung des Werkstücks.
• Schleifen Sie immer nur ein Werkstück auf einmal.
• VERHINDERUNG EINES UNBEABSICHTIGTEN STARTS. Stellen Sie sicher, dass der Netzschalter in der

Stellen Sie vor dem Anschließen der Maschine die Stellung OFF ein. Stellen Sie immer sicher, dass der Netzschalter

sich in der Position „AUS" befindet und die Maschine beim Reinigen vom Stromnetz getrennt ist,

Montage, Einrichtungsvorgänge oder bei Nichtgebrauch.

1. Betreiben Sie dieses Werkzeug erst, wenn es vollständig zusammengebaut gemäß

gemäß den Anweisungen.

1. Entfernen Sie Abfallstücke und andere Gegenstände vom Tisch und der Schleifhülse

bevor Sie den Schleifer einschalten.

11. ZUFUHRUNG DES WERKSTUCKS

• Lassen Sie die Spindel ihre volle Drehzahl erreichen, bevor Sie das Werkstück einführen. Schalten Sie

die Maschine nicht ein, während die Schleifhülse das Werkstück berührt.

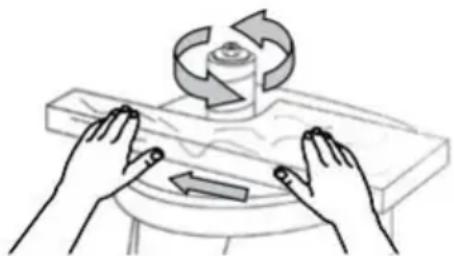

• Achten Sie auf die Drehrichtung der Spindel (gegen den Uhrzeigersinn). Führen Sie nur

das Werkstück gegen die Drehung der Spindel.

• Halten Sie das Werkstück fest und drücken Sie es leicht gegen die Spindel. Wenden Sie keine Gewalt an,

um ein Werkstück in die Schleiffläche einzuklemmen.

1. Berühren Sie keine beweglichen Teile. Halten Sie während des Betriebs Ihre Hände von der Trommel fern.

Wenn eine Reinigung erforderlich ist, verwenden Sie eine Bürste, um Sägemehl und Späne zu entfernen, anstatt

die Hände.

1. Führen Sie niemals Layout-, Montage- oder Einstellarbeiten auf dem Tisch durch, während der Schleifer eingeschaltet ist.

in Betrieb.

1. Warten Sie nach dem Ausschalten des Schleifers, bis die Spindel vollständig zum Stillstand kommt,

bevor Sie das Werkstück berühren.

1. Schalten Sie die Maschine immer aus und ziehen Sie den Netzstecker, bevor Sie sie reinigen oder Einstellungen vornehmen.

oder Aufsätze wechseln. Es kann zu versehentlichen Starts kommen, wenn das Werkzeug eingesteckt ist

bei einem Zubehörwechsel oder einer Zubehöreinstellung.

1. REINIGUNG. Verwenden Sie niemals Lösungsmittel zur Reinigung von Kunststoffteilen. Lösungsmittel können

oder das Material anderweitig beschädigen. Verwenden Sie zum Reinigen der Kunststoffteile ausschließlich ein weiches, feuchtes Tuch.

1. ERSATZTEILE. Sollte eine Komponente Ihres Schleifgeräts fehlen oder beschädigt sein,

Wenn das Gerät gealtert ist oder in irgendeiner Weise ausfällt, schalten Sie als Schalter aus und ziehen Sie den Stecker aus der

Ersetzen Sie fehlende, beschädigte oder defekte Teile nur durch identische Ersatzteile, bevor Sie den Betrieb wieder aufnehmen.

Diese Sicherheitshinweise können nicht vor allen möglichen Szenarien warnen,

Bei der Verwendung dieses Werkzeugs können Probleme auftreten. Bleiben Sie daher bei der Bedienung stets aufmerksam und gehen Sie mit Ihrem gesunden Menschenverstand vor.

ELEKTRISCHE SICHERHEIT

1. POLARISIERTE STECKER. Um das Risiko eines Stromschlags zu verringern, verfügt dieses Gerät über

einen polarisierten Stecker (ein Stift ist breiter als der andere). Dieser Stecker passt in einer Richtung in eine polarisierte Steckdose. Sollte der Stecker nicht vollständig in die Steckdose passen, drehen Sie ihn um. Sollte er immer noch nicht passen, wenden Sie sich an einen qualifizierten Elektriker, um eine passende Steckdose zu installieren. Nehmen Sie keinerlei Änderungen am Gerätestecker oder am Verlängerungskabel vor.

1. Der Fehlerstromschutzschalter (GFCI) sollte

am Stromkreis oder an der Steckdose, die für dieses Elektrowerkzeug verwendet wird, entsprechende Schutzvorrichtungen vorhanden sein, um das Risiko eines Stromschlags zu verringern.

1. SERVICE UND REPARATUR. Um Gefahren zu vermeiden, dürfen Elektrogeräte nur

von einem qualifizierten Servicetechniker mit Original-Ersatzteilen repariert werden.

RICHTLINIEN UND EMPFEHLUNGEN FÜR VERLÄNGERUNGSKABEL

Achten Sie bei der Verwendung eines Verlängerungskabels darauf, dass es für die Stromaufnahme Ihres Produkts ausreichend stark ist. Ein zu kleines Kabel führt zu einem Spannungsabfall, der zu Leistungsverlust und Überhitzung führt. Die folgende Tabelle zeigt die richtige Stärke je nach Kabellänge und Amperezahl. Verwenden Sie im Zweifelsfall ein stärkeres Kabel. Je kleiner die Stärke, desto stärker das Kabel.

STROMSTÄRKE	ERFORDERLICHER QUERSCHNITT FÜR VERLÄNGERUNGSKABEL
	25 Fuß.	50 Fuß.	100 Fuß.	150 Fuß
4A	18 Gauge	16 Gauge	16 Gauge	14 Gauge

1. VERLÄNGERUNGSKABEL VOR GEBRAUCH PRÜFEN. Stellen Sie sicher, dass Ihr Verlängerungskabel ordnungsgemäß angeschlossen und in einwandfreiem Zustand ist. Ersetzen Sie ein beschädigtes Verlängerungskabel immer oder lassen Sie es vor Gebrauch von einer qualifizierten Fachkraft reparieren.
2. VERLÄNGERUNGSKABEL NICHT MISSBRAUCHEN. Ziehen Sie nicht am Kabel, um es von der

Steckdose zu ziehen; ziehen Sie immer am Stecker. Ziehen Sie das Verlängerungskabel aus der Steckdose, bevor Sie das Produkt vom Verlängerungskabel trennen.

Schützen Sie Ihre Verlängerungskabel vor scharfen Gegenständen, übermäßiger Hitze und Feuchtigkeit.

1. VERWENDEN SIE FÜR IHR WERKZEUG EINEN SEPARATEN

STROMKREIS. Dieser Stromkreis darf nicht kleiner als 12 Gauge sein und sollte mit einer 15A-Sicherung mit Zeitverzögerung abgesichert sein.

Bevor Sie den Motor an die Stromleitung anschließen, vergewissern Sie sich, dass der Schalter in der Position OFF steht.

Position und die elektrische Stromstärke entspricht der auf dem Motortypenschild angegebenen Stromstärke. Der Betrieb mit einer niedrigeren Spannung führt zu Schäden am Motor.

Bevor Sie den Spindelschleifer verwenden, müssen Sie die Maschine konfigurieren, indem Sie die

passende Schleifwalze, Schleifhülse, Stichplatte und Spindelscheibe für Ihren Betrieb wählen. Vergleichen Sie Ihre Packliste mit der untenstehenden Abbildung. Sollte ein Teil beschädigt sein oder fehlen, wenden Sie sich bitte an unseren Kundendienst.

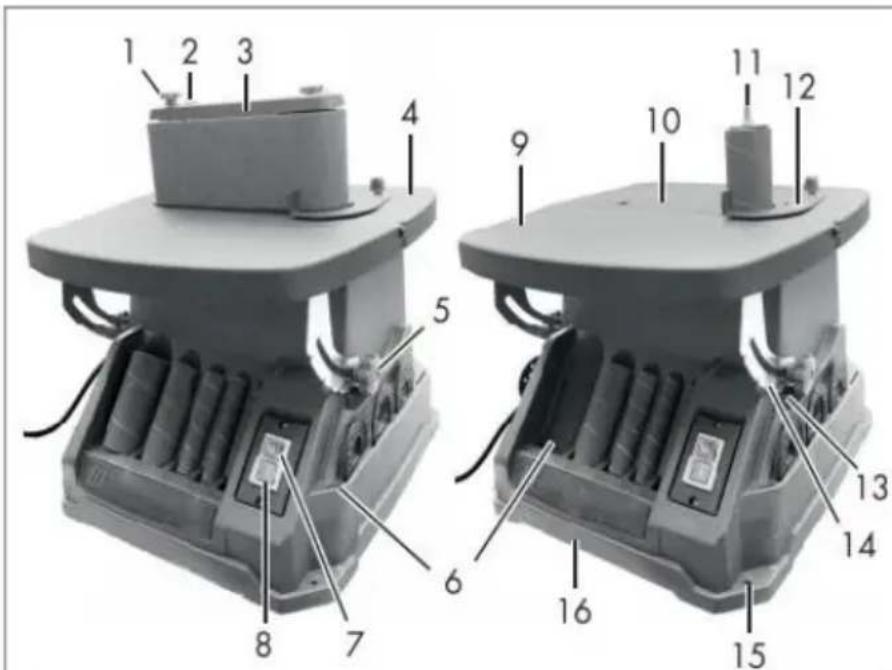

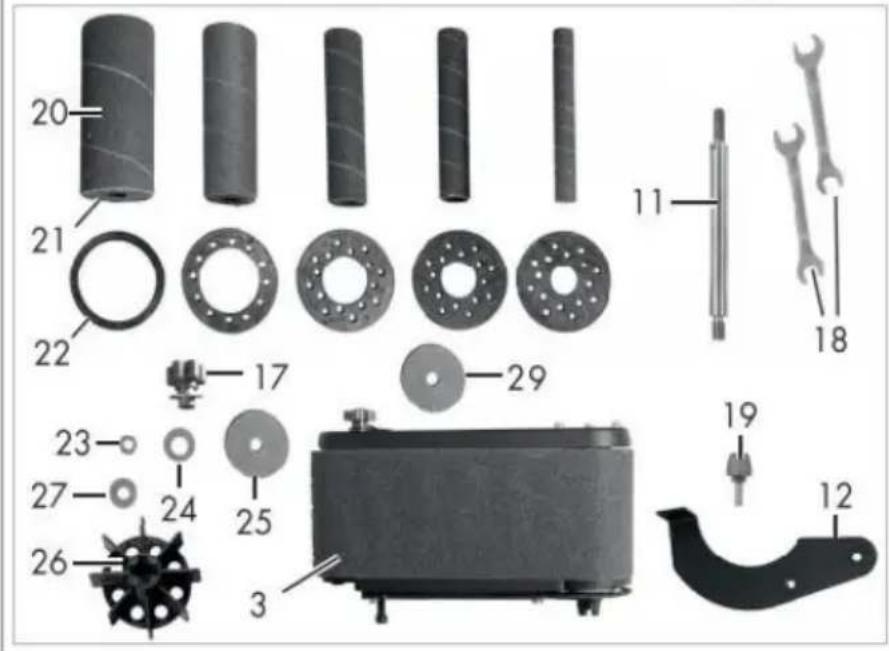

1 Einstellschraube (Riemenlauf) 2 Schleifbandhebel 3 Bandschleifaggregat 4 Werkbank

5 Sterngriffmutter (Winkelverstellung, Werkbank) 6 Lagerung 7 Ausschalter 8 Einschalter 9 Schwenkbare Werkbank 10 Bankeinlage 11 Spindel 12 Werkstückanschlag 13 Kleiner Hebel (Winkeleinstellung) 14 Winkelskala 15 Bohrung 16 Gerätegehäuse 17 Sterngriffmutter (Bandschleifaggregat), mit Unterlegscheibe 18 Maulschlüssel 19 Schraube 20 Schleifhülse 21 Schleifwalze 22 Bankeinlage 23 Mutter 24 Unterlegscheibe 25 Unterlegscheibe 26 Lüfterrad 27 Unterlegscheibe 28 Sauganschluss 27 Unterlegscheibe Packen Sie das Gerät aus und prüfen Sie die Vollständigkeit: 1x Spindelschleifer 4x Gummierte Schleifwalzen mit Schleifhülse (Körnung 80), Größe 19/26/38/51 mm 1x Schleifhülse (Körnung 80), Größe 13 mm 1x Bandschleifaggregat mit Schleifband (Körnung 80) 1x Werkstückanschlag 5x Bankeinlagen

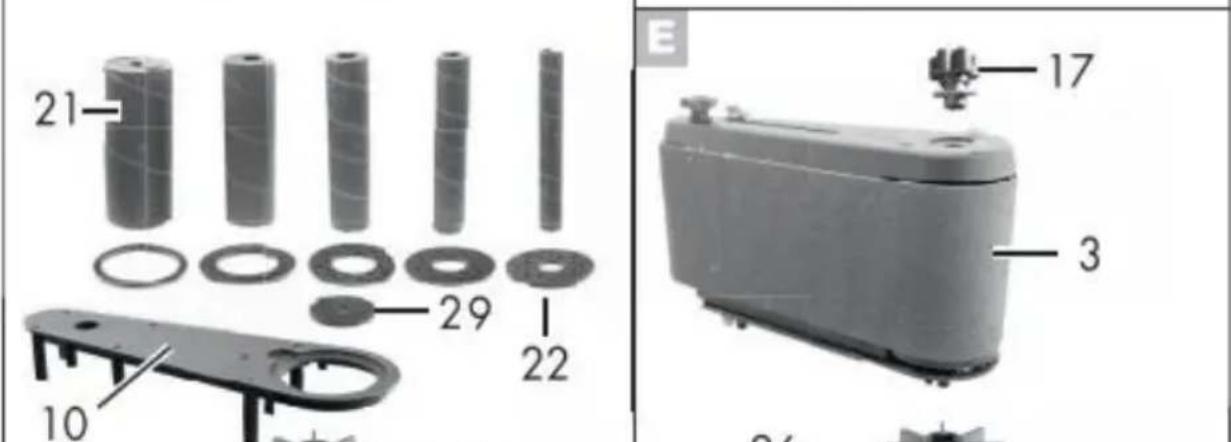

1x Sitzbankeinlage (bereits eingelegt) 4 x Unterlegscheibe 1x Mutter 1x Schraube 1x Lüfterrad 1x Spindel 1x Sterngriffmutter mit Unterlegscheibe 2x Maulschlüssel 1x Bedienungsanleitung

BEDIENUNGSANLEITUNG

WARNUNG!

Schließen Sie das Werkzeug erst an die Steckdose an und schalten Sie es ein, wenn es gemäß den Anweisungen vollständig zusammengebaut ist.

Die Nichtbeachtung der Sicherheitshinweise kann zu schweren Verletzungen führen.

Beachten Sie die Packliste auf Seite 8, um sicherzustellen, dass Sie die richtigen Teile an Stichplatten, Trommeln und Unterlegscheiben für die jeweilige Schleifhülse verwenden. Um eine optimale Werkstückauflage zu gewährleisten und den Abstand zu minimieren, verwenden Sie die Stichplatte, die zur verwendeten Trommel und Hülse passt. Die Größe der Stichplatte ist auf der Plattenoberfläche markiert.

HINWEIS: Die Schleifhülse der kleinsten Höhe enthält keine Trommel. Sie wird direkt auf die obere Spindel aufgesetzt.

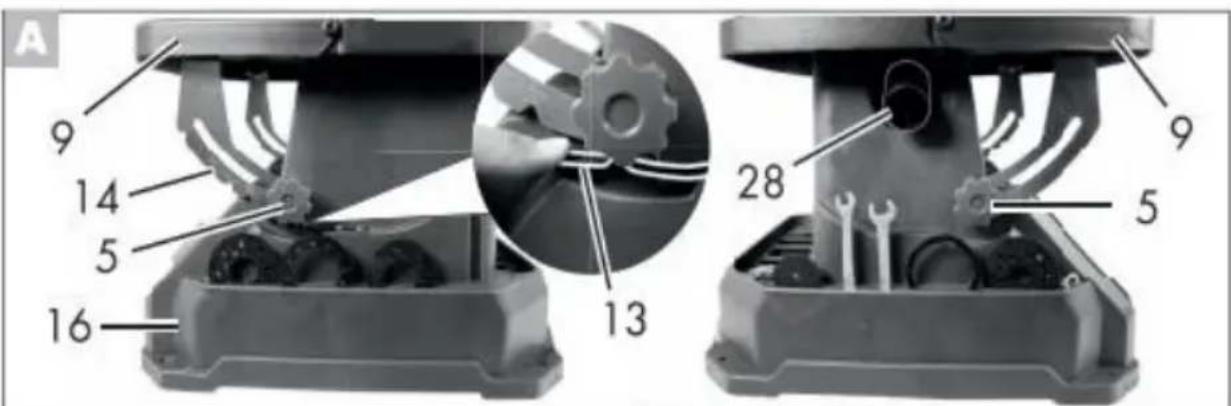

A: Einstellen der schwenkbaren Werkbank

Der schwenkbare Werktisch (9) lässt sich stufenlos bis 45° neigen. Zum einfachen Anfasen kann zwischen den einstellbaren fixen Winkelrastern (0° / 15° / 22,5° / 30° / 45°) gewählt werden.

Aufbau der Schwenkwerkbank

1. Die beiden Sterngriffmuttern (5) links und rechts am Gerät öffnen.
2. Stellen Sie die schwenkbare Werkbank (9) auf den gewünschten Winkel ein. Zur Orientierung dient die Winkelskala (14) am Gerät.
3. Die beiden Sterngriffmuttern (5) links und rechts am Gerät festziehen.

Andocken der Schwenkwerkbank

1. Die beiden Sterngriffmuttern (5) links und rechts am Gerät öffnen.
2. Drücken Sie den kleinen Hebel (13) unterhalb der Sterngriffmuttern (5) auf der rechten Seite des Geräts.
3. Mit der anderen Hand die schwenkbare Werkbank (9) greifen und in Richtung Gerätegehäuse (16) drehen.
4. Die beiden Sterngriffmuttern (5) links und rechts am Gerät festziehen.

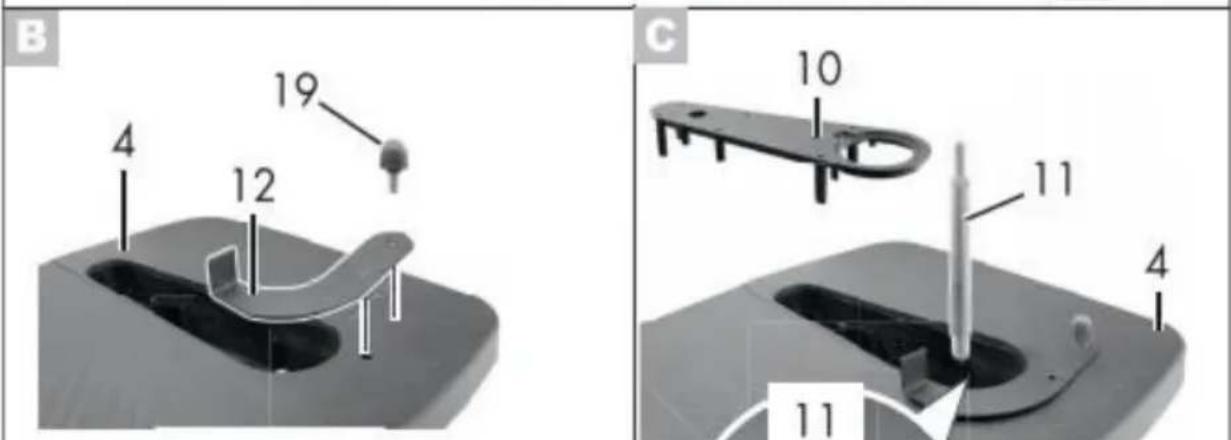

B: Montage des Werkstückanschlags

1. Legen Sie den Werkstückanschlag (12) auf die Werkbank (4).
2. Den Werkstückanschlag (12) mit der Schraube (19) in der äußersten Bohrung fixieren.

C: Erstmontage

Den Werkbankeinsatz (10) aus der Werkbank (4) herausnehmen.

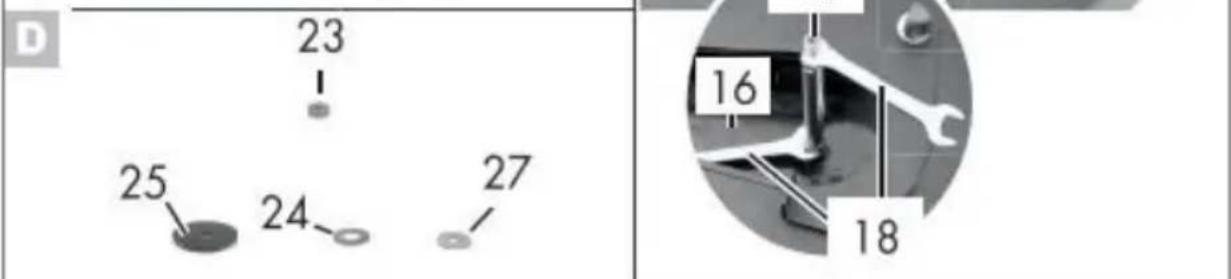

1. Fixieren Sie die Spindel (11) mit den beiden Gabelschlüsseln (18) am Gerät: SW 13 zum Halten der aus dem Gerätegehäuse (16) kommenden Welle.

SW 10 zum Festziehen der Spindel (11).

Je nach gewünschter Verwendung fahren Sie mit „Verwendung als Spindelschleifer“ oder „Verwendung als Bandschleifer“ fort.

D: Verwendung als Spindelschleifer

1. Legen Sie den Werkbankeinsatz (10) in die Werkbank (4).

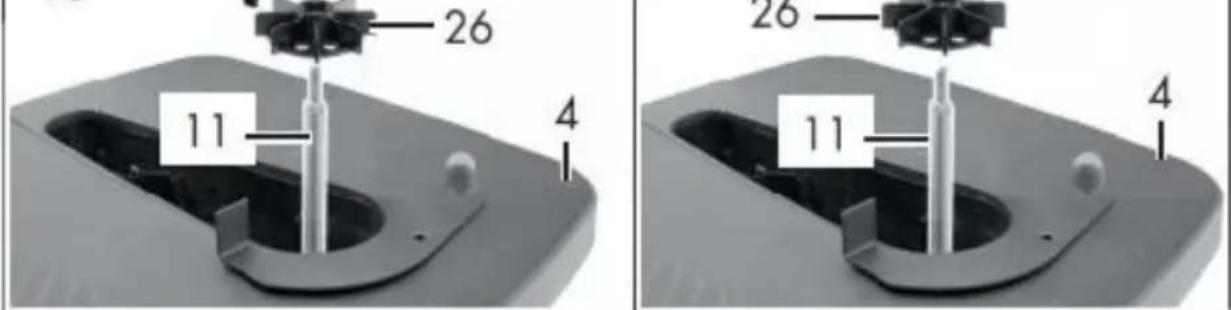

2. Setzen Sie das Lüfterrad (26) mit der flachen Seite nach unten auf die Spindel (11).

Überprüfen Sie, ob es fest sitzt.

Eventuell müssen Sie das Lüfterrad (26) etwas mit der Hand drehen, damit es richtig sitzt.

1. Wählen Sie die passende Tischeinlage (22) für die Schleifrolle (21).

Die Größenangaben der Tischeinlage und der Schleifwalze müssen

übereinstimmen. Die Größenangaben der Tischeinlagen sind auf jeder

Tischeinlage abzulesen. Die Größenangaben der Schleifwalzen sind unter der entsprechenden Ablage (6) am Gerät angegeben.

Legen Sie die passende Tischeinlage (22) in die Aussparung der Werkbankeinlage (10).

1. Setzen Sie die Schleifrolle (21) auf die Spindel (11).
2. Schrauben Sie die Mutter (23) mit dem Gabelschlüssel (18) (SW 13) handfest auf

der Spindel (11).

Der Ausbau erfolgt in umgekehrter Reihenfolge.

E: Verwendung als Bandschleifer

1. Falls erforderlich, entfernen Sie die Werkbankeinlage (10) aus der Werkbank (4).
2. Setzen Sie das Lüfterrad (26) mit der flachen Seite nach unten auf die Spindel (11).

Prüfen Sie, ob es fest sitzt.

Eventuell müssen Sie das Lüfterrad (26) mit der Hand etwas drehen, damit es richtig sitzt.

1. Befestigen Sie die Bandschleifeinheit (3) auf der Spindel (11).

Prüfen Sie, ob es fest sitzt.

Eventuell müssen Sie die Spindel (11) etwas von Hand drehen, damit die Bandschleifeinheit (3) korrekt sitzt. Durch die Bewegung des Schleifbandes wird die Spindel (11) angetrieben. Wenn das obere Ende der Spindel knapp unter dem Ende der Bandschleifeinheit liegt, sitzt es richtig.

1. Fixieren Sie die Bandschleifeinheit (3) mit der Sterngriffmutter mit Unterlegscheibe (17).

Der Ausbau erfolgt in umgekehrter Reihenfolge.

BEDIENUNG DES SPINDELSCHLEIFERS

1. Stellen Sie sicher, dass die Maschine sich

montiert und alle Zubehörteile wurden gemäß den Anweisungen auf Seite 9-10 ordnungsgemäß installiert.

1. Schließen Sie den Schleifer an und schalten Sie ihn ein. Lassen Sie ihn die volle Drehzahl erreichen.
2. Halten Sie das Werkstück mit beiden Händen fest für maximale Kontrolle. Führen Sie das Werkstück langsam gegen die Drehung der Spindel.

HINWEIS: Die Spindel dreht sich gegen den Uhrzeigersinn. Führen Sie das Werkstück von rechts nach links. Wenn Sie das Werkstück in die entgegengesetzte Richtung führen, wird das Werkstück durch die Kräfte der rotierenden Schleifhülse von der Schleifhülse weggeschleudert, was zu Verletzungen führen kann.

1. Halten Sie das Werkstück mit Druck gegen den Tisch und bewegen Sie es vorsichtig entlang der Schleifhülse, bis die gewünschte Kurve entsteht. Drücken Sie das Werkstück nicht mit Gewalt gegen die Schleifhülse.
2. Wenn Sie fertig sind, schalten Sie den Schleifer AUS und warten Sie, bis die Spindel vollständig zum Stillstand gekommen ist.
3. Ziehen Sie den Sicherheitsschlüssel ab und trennen Sie die Maschine vom Stromnetz. Befolgen Sie die Wartungshinweise auf der nächsten Seite, um Ihren Schleifer zu reinigen und zu warten.

WARTUNG

WARNUNG!

Um Unfälle zu vermeiden, schalten Sie das Werkzeug AUS und ziehen Sie den Stecker aus der Steckdose, bevor Sie es reinigen, einstellen oder Wartungs- und Schmierarbeiten durchführen.

WARNUNG!

Reparaturen oder der Austausch elektrischer Teile an diesem Werkzeug können gefährlich sein. Die Wartung des Werkzeugs muss von einem qualifizierten Techniker durchgeführt werden. Verwenden Sie bei der Wartung nur identische

Ersatzteile. Die Verwendung anderer Teile kann gefährlich sein oder zu Produktausfällen führen.

Routinemäßige Inspektion

Überprüfen Sie vor jedem Gebrauch den allgemeinen Zustand des Werkzeugs. Wenn einer der folgenden Zustände vorliegt, verwenden Sie das Werkzeug erst wieder, wenn Teile ausgetauscht oder der Schleifer ordnungsgemäß repariert wurde.

Prüfen auf:

• Lose Hardware oder unsachgemäße Montage,
• Fehlausrichtung oder Blockieren beweglicher Teile,
• Beschädigtes Kabel/elektrische Verkabelung,
• Gebrochene oder gerissene Teile und
• Alle anderen Bedingungen, die den sicheren Betrieb beeinträchtigen können

REINIGUNG & LAGERUNG

1. Nach jedem Einsatz Staub und Späne von den Werkzeugoberflächen, dem Motorgehäuse und dem Arbeitsbereich absaugen. Die Lüftungsöffnungen frei von Staub und Schmutz halten, um eine Überhitzung des Motors zu vermeiden.
2. Wischen Sie die Werkzeugoberflächen mit einem weichen Tuch oder einer Bürste sauber. Achten Sie darauf, dass kein Wasser in das Werkzeug eindringt.
3. Entfernen Sie regelmäßig die Stichplatte und die untere Spindelscheibe und entfernen Sie alle Staubansammlungen im Bereich der Stichplatte.

VORSICHT: Die meisten Kunststoffe können durch handelsübliche Lösungsmittel beschädigt werden. Verwenden Sie keine Lösungs- oder Reinigungsmittel, die Kunststoffe beschädigen können.

Hierzu zählen unter anderem Benzin, Tetrachlorkohlenstoff, chlorierte Reinigungslösungen und ammoniakhaltige Haushaltsreiniger.

1. Bewahren Sie das Gerät sauber und trocken außerhalb der Reichweite von Kindern auf. Bewahren Sie Schleifzubehör vor extrem hohen oder niedrigen Temperaturen geschützt auf. Biegen oder falten Sie die Schleifhülsen nicht.

SCHMIERUNG

Alle Kugellager sind abgedichtet und dauergeschmiert. Eine zusätzliche Schmierung ist nicht erforderlich.

PRODUKTENTSORGUNG

Altgeräte dürfen nicht im Hausmüll entsorgt werden. Dieses Produkt enthält elektronische Bauteile, die recycelt werden sollen. Bitte bringen Sie dieses Produkt zur umweltgerechten Entsorgung zu Ihrer örtlichen Recyclingstelle.

Um Verletzungen durch einen unbeabsichtigten Start zu vermeiden, schalten Sie den Schalter aus und ziehen Sie immer den Stecker aus der Stromquelle, bevor Sie Einstellungen vornehmen.

PROBLEM	PROBLEM ursACHE	VORGESCHLAGENE KORREKTURMASSNAHMITEN
Sander tut{lösst sich nicht einschalten.	1. Netzkabel oder Verlängerungskabel beschädigt oder nicht richtig eingesteckt. 2. Der Sicherheitschlüssel wurde vom Netzschalter abgezogen. 3. Defekter Netzschalter,defekter Motor oder defekte Verkabelung, Kurzschluss ode lose Verbindungen. 4. Der Leistungsschalter ist ausgelöst. 5. Abgenutzte Kohlebüürsten.	1. Überprüfen Sie Netzkabel, Verlängerungskabel, Netzstecker und Steckdose. Stellen Sie sich dass das Werkzeug richtig eingesteckt ist. Verwenden Sie nicht, wenn ein Kabel beschädiest. 2. Stecken Sie den Sicherheitschlüssel in den Netzschalter. 3. Beenden Sie die Verwendung des Werkzeugs und wenden sich an den Kundendienst. Reparaturen müssen von einem qualifizierten Techniker
		durchgeführt werden.4. Drücken Sie denLeistungsschalter zumZurücksetzen.5. Kohlebürsten ersetzen.
Motorüberhitzt.	1. Motor überlastet.2. Verlängerungskabel zu larund mit unzureichenderStärke.3. Staubabsaugung wird nichtverwendet.	1. Reduzieren Sie die Belastundes Motors - reduzieren Sie druckauf dem zu schleifendenWerkstück.2. Verwenden Sie einVerlängerungskabel mitgeeigneter Stärke und Länge ostecken Sie das Werkzeug direin die Steckdose.3. Verwenden Sie eineStaubabsaugung.
Schleifkörnerleichtabreiben.	1. Die Schleifhülse wurde ineiner falschen Umgebung gelagert.2. Die Schleifhülse istbeschädigt oder gefaltet	1. Lager Sie Schleifzubehör fevON extrem freißen/trockenenTemperaturen.2. Lager Sie Schleifzubehör flNicht gebogen oder gefaltet.
TiefenschlifRillen oderNarben inWerkstück.	3. Die Körnung derSchleifhülse ist für dasgewünschte Finish zu grob.2. Werkstück quer zurMaserung geschließen.3. Zu viel Schleifkraft.4. Werkstück zu lange ruhigauf der Schleiffläche gehalte	1. Verwenden Sie einSchleifzubehör mit feinererKörnung.2. Schleifen Sie in Richtung deHolzmaserung.3. Reduzieren Sie den Druck adas Werkstück beim Schleifen.4. Halten Sie das Werkstück inBewegung, während Sie auf deSchleifhülse schleifen.

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200.000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWC NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anal Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

ELEKTRISCHE SICHERHEIT

Vermeiden Sie, dass Körperteile oder Kleidung in bewegliche Teile geraten.

ANFORDERUNGEN AN DAS WERKSTÜCK

ELEKTRISCHE SICHERHEIT

RICHTLINIEN UND EMPFEHLUNGEN FÜR VERLÄNGERUNGSKABEL

Alle Kugellager waren werksseitig geschmiert und sind wartungsfrei. Weitere Schmierung ist nicht erforderlich.

PRODUKTENTSORGUNG

E-CrossStu GmbH Mainzer Landstr. 69, 60329 Frankfurt am Main.
