Tipo di prodotto	Levigatrice a mandrino e a nastro combinata
Alimentazione	Rete 230 V~50 Hz
Inclinazione del tavolo	0° a 45° con scatti a 15°, 22,5°, 30°
Diametri del tamburo di levigatura	19, 26, 38, 51 mm
Diametro del manicotto di levigatura fine	13 mm
Grana dei manicotti forniti	80
Accessori inclusi	4 rulli di levigatura gommati con manicotto grana 80, 1 manicotto di levigatura grana 80 (13 mm), 1 unità levigatrice a nastro con nastro abrasivo grana 80, 5 inserti per banco, fermapezzo, chiavi piatte, viti, dadi, ruota del ventilatore
Sicurezza	Obbligo di indossare occhiali di protezione, maschera antipolvere e protezione uditiva. Scollegare prima di qualsiasi regolazione o cambio accessorio. Non indossare guanti.
Manutenzione	Pulizia regolare con aspirapolvere e panno morbido. Non utilizzare solventi. I cuscinetti sono lubrificati a vita, nessuna lubrificazione aggiuntiva richiesta.
Riparabilità	Riparazione solo da un tecnico qualificato. Utilizzare esclusivamente ricambi identici.
Produttore	Shanghaiuxinmuyeyouxiangonsi
Importatore (Australia)	SIHAO PTY LTD
Importatore (Stati Uniti)	Sanven Technology Ltd

Domande frequenti - BOSS200A Vevor

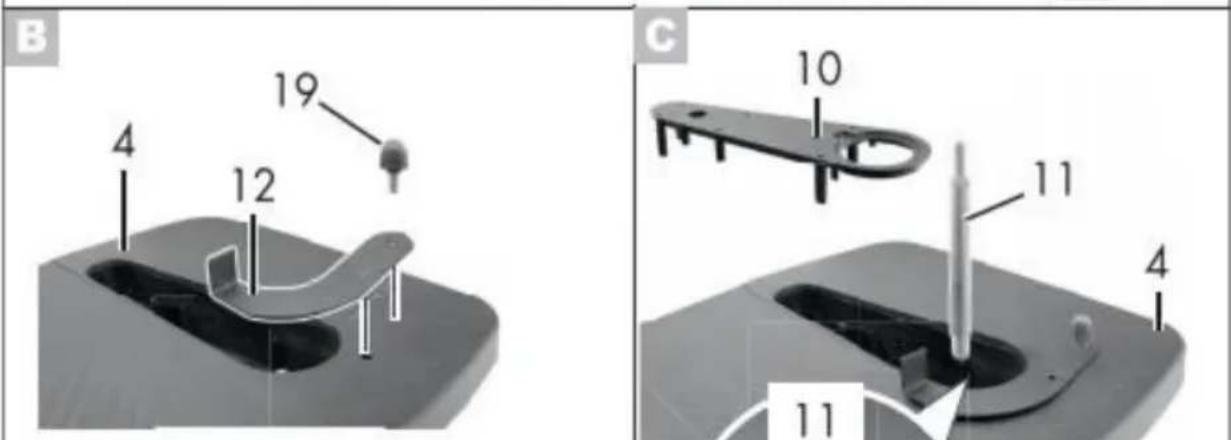

Come installare i tamburi di levigatura?

Rimuovere l'inserto del banco, fissare il mandrino utilizzando le due chiavi piatte (AF 13 e AF 10). Posizionare la ruota del ventilatore con il lato piatto verso il basso, quindi l'inserto del banco corrispondente al diametro del tamburo. Infilare il tamburo di levigatura sul mandrino e avvitare il dado a mano con la chiave piatta. Lo smontaggio si effettua nell'ordine inverso.

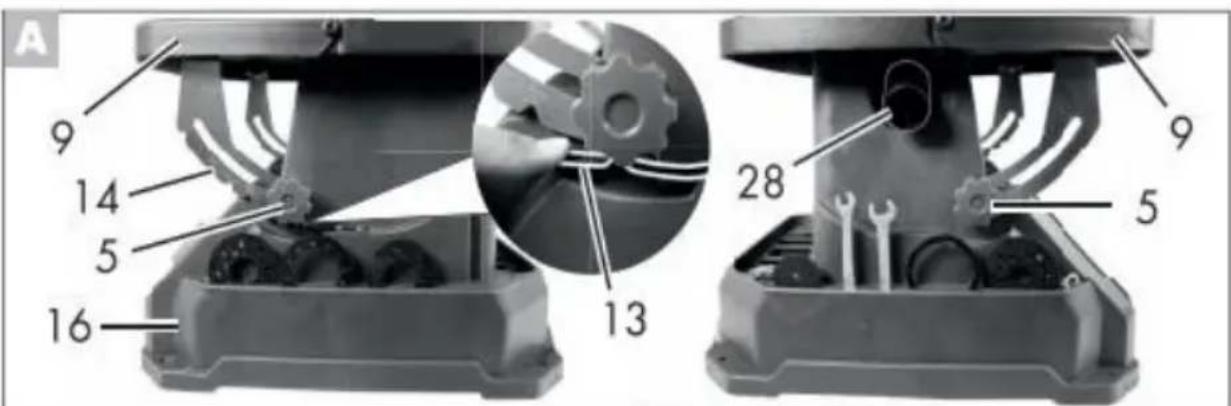

Come regolare l'angolo del tavolo?

Allentare i due dadi a maniglia a stella situati su ciascun lato dell'apparecchio. Inclinare il tavolo pivotante all'angolo desiderato (da 0° a 45°, con scatti a 15°, 22,5°, 30°, 45°). Utilizzare la scala dell'angolo come guida. Riserrare i dadi per bloccare la posizione.

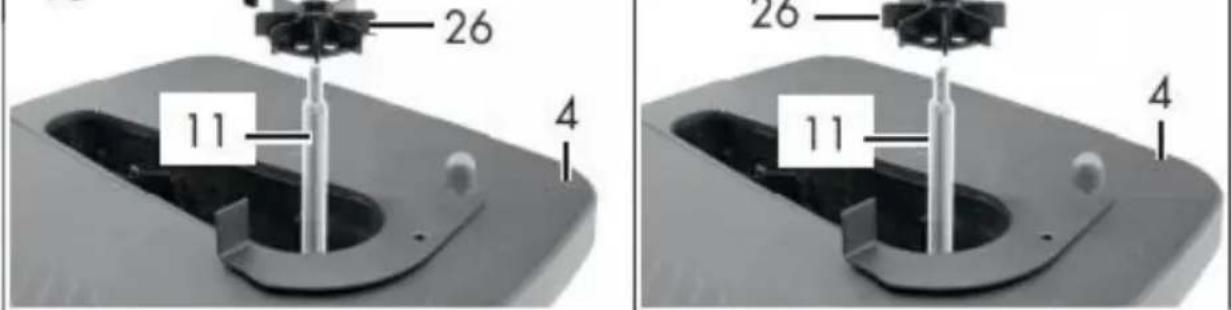

Come utilizzare la funzione levigatrice a nastro?

Rimuovere l'inserto del banco se presente. Posizionare la ruota del ventilatore sul mandrino, quindi fissare l'unità levigatrice a nastro sul mandrino allineandola correttamente. Stringere con il dado a maniglia a stella e la sua rondella. L'estremità superiore del mandrino deve trovarsi appena sotto l'estremità dell'unità levigatrice a nastro per un'installazione corretta.

Quali dispositivi di protezione sono necessari?

È obbligatorio indossare occhiali di protezione certificati ANSI Z87.1 con protezioni laterali, protezione uditiva e maschera antipolvere. Non indossare abiti larghi, gioielli o guanti. Legare i capelli lunghi.

Cosa fare se la levigatrice non si avvia?

Controllare prima che il cavo di alimentazione e la prolunga siano in buone condizioni e collegati correttamente. Assicurarsi che la chiave di sicurezza sia inserita nell'interruttore di alimentazione. Se il problema persiste, controllare il salvavita (premere per resettare) e sostituire le spazzole di carbone se usurate. Se nulla funziona, contattare il servizio clienti per una riparazione da un tecnico qualificato.

Come pulire la levigatrice dopo l'uso?

Spegnere e scollegare la macchina. Utilizzare un aspirapolvere per rimuovere polvere e trucioli dalle superfici, dal carter del motore e dall'area di lavoro. Pulire le superfici con un panno morbido o una spazzola. Non far penetrare acqua nell'utensile. Non utilizzare mai solventi (benzina, tetracloruro di carbonio, ecc.) poiché potrebbero danneggiare le parti in plastica.

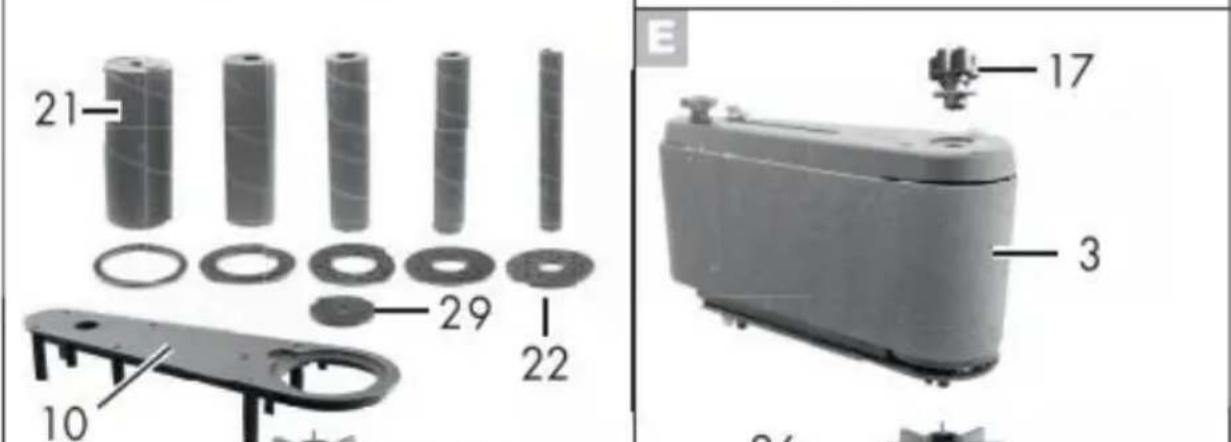

Come sostituire un manicotto di levigatura usurato?

Scollegare sempre la levigatrice prima di qualsiasi operazione. Rimuovere il dado e il tamburo di levigatura. Togliere il manicotto usurato e posizionare il nuovo manicotto (grana adatta) sul tamburo. Rimontare il tamburo sul mandrino e stringere il dado. Non utilizzare manicotti danneggiati o allentati.

Posso levigare il metallo con questa levigatrice?

No, questa levigatrice è progettata solo per levigare legno e prodotti simili. La levigatura o la molatura di altri materiali come il metallo può provocare incendi, lesioni o danneggiare il pezzo e la macchina. Utilizzare l'utensile secondo le istruzioni.

Come mantenere la levigatrice a lungo termine?

Effettuare un'ispezione di routine prima di ogni utilizzo: controllare il serraggio delle parti, l'allineamento, lo stato del cavo e l'assenza di crepe. Dopo ogni utilizzo, pulire l'utensile. I cuscinetti a sfere sono sigillati e lubrificati a vita, non è necessaria alcuna lubrificazione aggiuntiva. Conservare la macchina in un luogo pulito e asciutto, fuori dalla portata dei bambini.

Cosa fare se il motore si surriscalda?

Ridurre il carico diminuendo la pressione sul pezzo da levigare. Utilizzare una prolunga di sezione adeguata (calibro 14 o superiore per 150 piedi) e di lunghezza adatta, o collegare direttamente a una presa. Assicurarsi di utilizzare un collettore di polvere per evitare l'accumulo di polvere nel motore.

MANUALE UTENTE BOSS200A Vevor

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del nostro manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in caso di aggiornamenti tecnici o software relativi al nostro prodotto.

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve attendamente il manuale di istruzioni.
	Questo simbolo,ippo prima di un'avvertenza sulla sicurezza indica una sorta di precauzione,avvertimento o pericolo. I questa avvertenza può causare un incidente.Per ridurre il di lesioni,incendi o folgorazione,seguire sempre le raccomandazioni riportate di seguito.
	SMALTIMENTO CORRETTO Questo prodotto è soggetti alle disposizioni della Direttiva Europea 2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la ragcoll differenziata nell'Unione Europea. Questo vale per il prodotti tutti gli accessori contrassegnati da questo simbolo. I prodisse contrassegnati come tali non possono essere smaltiti con normali rifiuti domestici,ma devono essere conferiti pressopunto di ragcolla per il riciclaggio di apparecchiature elettrilelettroniche.
	Avvertenza: assicurarsi di indossare protezioni per gli occhi quando si utilizza questo prodotto.
	Avvertenza: assicurarsi di indossare protezioni acustiche quosiutilizzza questo prodotto.
	Avvertenza: assicurarsi di indossare maschere antipolvere quando si utilizza questo prodotto.
	Attenzione - Scollegare la spina di alimentazione alla preelettrica

SPECIFICHE

Energia	AC110-120 V, 60 Hz, 450 W S1	AC230V, 50 Hz, 450W S1
Velocitàswana carico	2400 giri/min ±5%	2000 giri/min ±5%
Oscillazioni	58 OPM
Dimensioni del mandrino	1/2"
Dimensioni delle maniche abrasive	1/2", 3/4", 1", 1-1/2", 2"
Altezza massima del pezzo da lavorare	3-6/7"
Peso	37,5 libbre (17 kg)

LINEE GUIDA DI SICUREZZA

ATTENZIONE!

Leggere tutte le avvertenze di sicurezza e tutte le istruzioni. La mancata osservanza delle avvertenze e delle istruzioni può causare scosse elettriche, incendi e/o lesioni gravi.

LINEE GUIDA DI SICUREZZA - DEFINIZIONI

SICUREZZA NELL'AREA DI LAVORO

1. Mantenere l'area di lavoro pulita e ben illuminata. Aree disordinate o buie favoriscono gli incidenti.
2. Non utilizzare utensili elettrici in atmosfere esplosive, come ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli utensili elettrici creano scintille che

potrebbero incendiare la polvere o i fumi.

1. Tenere lontani bambini e astanti durante l'utilizzo di un elettroutensile. Le distrazioni possono farvi perdere il controllo.

SICUREZZA ELETTRICA

1. Le spine degli utensili elettrici devono essere adatte alla presa. Non modificare mai la spina in alcun modo.

Non utilizzare adattatori con utensili elettrici dotati di messa a terra.

Spine e prese adatte ridurranno il rischio di scosse elettriche.

1. Evitare il contatto del corpo con superfici collegate a terra o a massa come tubi, radiatori, fornelli e frigoriferi. Il rischio di scosse elettriche aumenta se il corpo è collegato a terra.
2. Non esporre gli elettroutensili a pioggia o umidità. L'ingresso di acqua in un elettroutensile aumenta il rischio di scosse elettriche.
3. Non utilizzare il cavo in modo improprio. Non utilizzarlo per trasportare, tirare o staccare la spina dell'elettroutensile. Tenere il cavo lontano da fonti di calore, olio, spigoli vivi o parti in movimento.

L'elettroutensile. Tenere il cavo lontano da fonti di calore, olio, spigoli vivi e parti in movimento.

Quando si utilizza un elettroutensile all'aperto, utilizzare una prolunga adatta per uso esterno. L'uso di un cavo adatto all'uso esterno riduce il rischio di scosse elettriche.

1. Se è inevitabile utilizzare un elettroutensile in un luogo umido, utilizzare un'alimentazione protetta da interruttore differenziale (GFCI). L'utilizzo di un GFCI riduce il rischio di scosse elettriche.

uso esterno. L'uso di un cavo adatto all'uso esterno riduce il rischio di scosse elettriche.

1. Rimanere vigili, fare attenzione a ciò che si sta facendo e usare il buon senso quando si utilizza un elettroutensile. Non utilizzare un elettroutensile quando si è stanchi o sotto l'effetto di droghe, alcol o farmaci. Un momento di disattenzione durante l'uso di utensili elettrici può provocare gravi lesioni personali.

Utilizzare dispositivi di protezione individuale. Indossare sempre protezioni per gli occhi. L'uso di attrezzature quali maschere respiratorie, scarpe di sicurezza antiscivolo e protezioni acustiche in condizioni appropriate ridurrà il rischio di lesioni personali.

SICUREZZA PERSONALE

1. Rimanere vigili, prestare attenzione a ciò che si sta facendo e usare il buon senso quando si utilizza un elettroutensile. Non utilizzare un elettroutensile

quando si è stanchi o sotto l'effetto di droghe, alcol o farmaci. Un momento di disattenzione durante

l'uso di utensili elettrici può provocare gravi lesioni personali.

1. Utilizzare dispositivi di protezione individuale. Indossare sempre protezioni per gli occhi.

L'uso di attrezzature quali maschere respiratorie, scarpe di sicurezza antiscivolo e protezioni acustiche in condizioni appropriate ridurrà il rischio di lesioni personali.

1. Evitare l'avviamento involontario. Assicurarsi che l'interruttore sia in posizione di spento.

Prima di collegare l'utensile alla fonte di alimentazione e/o alla batteria, o di sollevarlo o trasportarlo, assicurarsi che l'interruttore sia spento. Trasportare l'utensile elettrico tenendo il dito sull'interruttore o alimentarlo con l'interruttore acceso può causare incidenti.

1. Rimuovere qualsiasi chiave di regolazione o chiave inglese prima di accendere l'utensile elettrico.

Una chiave inglese o una chiave lasciata attaccata a una parte rotante dell'utensile elettrico può causare lesioni personali.

1. Non sbilanciarti. Mantieni sempre un appoggio e un equilibrio adeguati. Questo

consente un migliore controllo dell'utensile elettrico in situazioni impreviste.

1. Vestiti in modo appropriato. Non indossare abiti larghi o gioielli. Tieni capelli e

indumenti lontani dalle parti in movimento. Abiti larghi, gioielli o capelli lunghi possono essere

intrappolati nelle parti in movimento.

1. Se sono previsti dispositivi per il collegamento di impianti di aspirazione e raccolta delle polveri, assicurarsi che siano collegati e utilizzati

correttamente. L'utilizzo di sistemi di aspirazione delle polveri può ridurre i rischi correlati alla polvere.

USO E CURA DEGLI UTENSILI ELETTRICI

1. Non forzare l'utensile elettrico. Utilizzare l'utensile elettrico corretto per l'applicazione specifica. L'utensile elettrico corretto eseguirà il lavoro in modo migliore e più sicuro alla velocità per cui è stato progettato.
2. Non utilizzare l'utensile elettrico se l'interruttore non lo accende e lo spegne. Qualsiasi

utensile elettrico che non può essere controllato con l'interruttore è pericoloso. Deve essere

riparato.

1. Scollegare la spina dalla fonte di alimentazione e/o il pacco batteria o l'utensile elettrico prima di effettuare qualsiasi regolazione, cambiare accessori o

riporre gli utensili elettrici. Tali misure di sicurezza preventive riducono il rischio di avviamento

accidentale dell'utensile elettrico.

1. Conservare gli utensili elettrici inutilizzati fuori dalla portata dei bambini e non consentirne l'uso a

persone che non hanno familiarità con l'utensile elettrico o con le presenti istruzioni per l'uso

degli utensili elettrici. Gli utensili elettrici sono pericolosi se maneggiati da persone non addestrate.

1. Manutenere gli utensili elettrici. Verificare eventuali disallineamenti o inceppamenti delle parti mobili,

rottura di parti e qualsiasi altra condizione che possa compromettere il funzionamento dell'utensile elettrico.

In caso di danni, far riparare l'utensile elettrico prima dell'uso. Molti incidenti sono causati da utensili elettrici non sottoposti a manutenzione adeguata.

1. Mantenere gli utensili da taglio affiliati e puliti. Gli utensili da taglio correttamente mantenuti con

i bordi taglienti affiliati hanno meno probabilità di incepparsi e sono più facili da controllare.

1. Utilizzare l'utensile elettrico, gli accessori, le punte, ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni di lavoro e del lavoro da svolgere. L'uso dell'utensile elettrico per operazioni diverse da quelle previste potrebbe provocare una situazione pericolosa.
2. Utilizzare morsetti per fissare il pezzo in lavorazione a una superficie stabile. Tenendo un

Lavorare il pezzo con le mani o sostenerlo con il corpo può causare perdita di controllo.

1. MANTENERE LE PROTEZIONI IN POSIZIONE E FUNZIONANTI.

SERVIZIO

1. Far riparare l'utensile elettrico da un tecnico qualificato utilizzando solo parti di ricambio identiche. Ciò garantirà la sicurezza dell'utensile elettrico mantenuto.

AVVISO SULLA PROPOSIZIONE 65 DELLA CALIFORNIA

Alcune polveri generate da levigatura, taglio, molatura, perforazione e altre attività edili possono contenere sostanze chimiche, tra cui il piombo, note allo Stato della California come cancerogene, con difetti congeniti o altri danni all'apparato riproduttivo. Lavarsi le mani dopo la manipolazione. Alcuni esempi di queste sostanze chimiche sono:

• Piombo proveniente da vernici a base di piombo.
• Silice cristallina proveniente da mattoni, cemento e altri prodotti in muratura.
• Arsenico e cromo provenienti dal legname trattato chimicamente.

Il rischio derivante da queste esposizioni varia a seconda della frequenza con cui si esegue questo tipo di attività.

lavoro. Per ridurre l'esposizione a queste sostanze chimiche, lavorare in un'area ben ventilata

con dispositivi di sicurezza omologati come maschere antipolvere appositamente progettate per filtrare

particelle microscopiche.

SICUREZZA DELLA LEVIGATRICE A MANDRINO

ATTENZIONE!

Non utilizzare l'utensile elettrico prima di aver letto e compreso le seguenti istruzioni e le etichette di avvertenza.

1. SCOPO DELL'UTENSILE. Questa levigatrice è progettata per levigare il legno o prodotti simili al legno.

solo. La levigatura o la molatura di altri materiali potrebbe provocare incendi, lesioni o danni al pezzo in lavorazione. Utilizzare la macchina per qualsiasi altro scopo per il quale non è stata progettata può causare lesioni gravi, danni alla macchina e l'annullamento della garanzia.

1. MONTAGGIO DELLA MACCHINA. Per la sicurezza operativa, la levigatrice deve essere fissata saldamente e montata su una superficie piana e stabile o su un supporto.

3. SICUREZZA PERSONALE

• Indossare sempre occhiali omologati ANSI Z87.1 con protezioni laterali e protezione acustica

e una maschera antipolvere.

• Non indossare abiti larghi o gioielli, poiché potrebbero essere impigliati nell'utensile. Legare

indietro i capelli lunghi.

• NON indossare guanti durante l'utilizzo della macchina.
• CAVI ELETTRICI. Tenere i cavi lontano da fonti di calore, olio, bordi taglienti e parti in movimento.

parti dell'utensile. Far sostituire o riparare i cavi danneggiati o usurati da un elettricista immediatamente.

1. ISPEZIONE DEGLI UTENSILI E DEGLI ACCESSORI. Prima dell'uso, controllare l'utensile e gli

accessori per eventuali danni o parti mancanti. Non utilizzare l'utensile se una qualsiasi parte è

mancante o danneggiata. Assicurarsi che tutte le regolazioni siano corrette e che tutti i collegamenti siano ben serrati. Mantenere tutte le protezioni in posizione.

• Non utilizzare manicotti o tamburi abrasivi danneggiati, strappati o allentati. Sostituirli

manicotti abrasivi usurati o danneggiati prima dell'uso.

• Scollegare sempre l'unità prima di effettuare regolazioni o sostituire la carta vetrata, i tamburi di gomma o le piastre della gola.
• Utilizzare sempre la piastra ago che corrisponde al diametro del tamburo per ridurre al minimo lo spazio tra il tamburo e l'apertura della placca ago; perché riduce il rischio di

lesioni personali.

7. REQUISITI DEL PEZZO IN LAVORAZIONE

• Posizionare solo i pezzi in lavorazione sufficientemente robusti da sopportare la forza della levigatura

mandrino.

• Prima di carteggiare, ispezionare il pezzo in lavorazione per individuare eventuali imperfezioni, chiodi, punti metallici, ecc. Non carteggiare mai pezzi che presentano imperfezioni sospette o corpi estranei incastrati.
• Quando si leviga un pezzo di grandi dimensioni, fornire un supporto aggiuntivo. Non levigare con il pezzo appoggiato al supporto.
• Carteggiatura di un solo pezzo alla volta.

8. PREVENZIONE DELL'AVVIAMENTO ACCIDENTALE. Assicurarsi che

l'interruttore di alimentazione sia in posizione

OFF prima di collegare la macchina. Assicurarsi sempre che l'interruttore di alimentazione

sia in posizione OFF e la macchina sia scollegata quando si eseguono operazioni di assemblaggio, di installazione o quando non è in uso.

1. Non utilizzare questo strumento finché non è completamente assemblato e installato secondo le istruzioni.

1. Rimuovere i pezzi di scarto e altri oggetti dal tavolo e dal manicotto abrasivo prima di ACCENDERE la levigatrice.

11. ALIMENTAZIONE DEL PEZZO IN LAVORAZIONE

• Lasciare che il mandrino raggiunga la massima velocità prima di alimentare il pezzo. Non accendere la

macchina se il manicotto abrasivo è a contatto con il pezzo in lavorazione.

• Prestare attenzione al senso di rotazione del mandrino (antiorario). Avanzare solo

il pezzo in lavorazione contrastando la rotazione del mandrino.

• Tenere saldamente il pezzo in lavorazione e allentarlo leggermente contro il mandrino. Non forzare.

Non incastrare il pezzo in lavorazione nella superficie da levigare.

1. Non toccare le parti in movimento. Tenere le mani lontane dal tamburo durante il funzionamento.

Se è necessaria la pulizia, utilizzare una spazzola per rimuovere la segatura.

Mani.

1. Non eseguire mai lavori di layout, assemblaggio o impostazione sulla levigatrice mentre è in funzione.

Operativo.

1. Dopo aver spento la levigatrice, attendere che il mandrino si fermi completamente.

Prima di toccare il pezzo in lavorazione.

1. Spegnere sempre la macchina e scollegarla dalla presa prima di pulirla o effettuare regolazioni.

Cambiare gli accessori. Possono verificarsi avviamenti accidentali se l'utensile è collegato.

Durante la sostituzione o la regolazione di un accessorio.

1. PULIZIA. Non utilizzare mai solventi per pulire le parti in plastica. I solventi potrebbero sciogliersi.

O danneggiare in altro modo il materiale. Utilizzare solo un panno morbido per pulire le parti in plastica.

1. SOSTITUZIONI. Se un componente della levigatrice dovesse mancare o guastarsi.

Se l'apparecchio è invecchiato o non funziona in alcun modo, spegnere l'interruttore e staccare la spina dall'alimentazione.

Presa. Sostituire le parti mancanti, danneggiate o guaste utilizzando solo ricambi identici prima di riprendere il funzionamento.

Queste istruzioni di sicurezza non possono avvisare di tutti gli scenari che potrebbero verificarsi.

Possono verificarsi con questo strumento, quindi assicurarsi sempre di essere vigili e di usare il buon senso durante l'uso.

SICUREZZA ELETTRICA

1. SPINE POLARIZZATE. Per ridurre il rischio di scosse elettriche, questa apparecchiatura è dotata di un

Spina polarizzata (una lama è più larga dell'altra). Questa spina si inserisce in una presa polarizzata solo in un modo. Se la spina non si inserisce completamente nella presa, invertirla. Se il problema persiste, contattare un elettricista qualificato per installare una presa adatta. Non modificare in alcun modo la spina della macchina o la prolunga.

1. L'interruttore differenziale di protezione (GFCI) dovrebbe essere

fornito sul circuito o sulla presa utilizzati per questo elettroutensile per ridurre il rischio di scosse elettriche.

1. MANUTENZIONE E RIPARAZIONE. Per evitare pericoli, gli apparecchi elettrici devono essere utilizzati solo

riparati da un tecnico qualificato utilizzando parti di ricambio originali.

LINEE GUIDA E RACCOMANDAZIONI PER LE PROLUNGHE

Quando si utilizza una prolunga, assicurarsi di utilizzarne una sufficientemente pesante da sopportare la corrente assorbita dal prodotto. Un cavo

sottodimensionato causerebbe un calo della tensione di linea con conseguente perdita di potenza e surriscaldamento. La tabella seguente indica la dimensione corretta da utilizzare in base alla lunghezza del cavo e all'amperaggio. In caso di dubbio, utilizzare un cavo più pesante. Più piccolo è il calibro, più pesante è il cavo.

AMPERAGGIO	CALIBRO RICHIESTO PER LE PROLUNGHE
	25 piedi	50 piedi	100 piedi	150 piedi
4A	calibro 18	calibro 16	calibro 16	calibro 14

1. CONTROLLARE LA PROLUNGA PRIMA DELL'USO. Assicurarsi che la prolunga sia correttamente cablata e in buone condizioni. Sostituire sempre una prolunga danneggiata o farla riparare da personale qualificato prima di utilizzarla. NON USARE IN MODO ABUSIVO LA PROLUNGA. Non tirare il cavo per scollegarlo dalla presa.

presa; scollegare sempre tirando la spina. Scollegare la prolunga alla presa prima di scollegare il prodotto alla prolunga. Proteggere le prolunghe da oggetti appuntiti, calore eccessivo e luoghi umidi/bagnati.

1. UTILIZZARE UN CIRCUITO ELETTRICO SEPARATO PER IL VOSTRO UTENSILE. Questo circuito non deve essere costituito da un filo di calibro inferiore a 12 e deve essere protetto con un fusibile ritardato da 15 A.

Prima di collegare il motore alla linea elettrica, assicurarsi che l'interruttore si trovi in posizione OFF.

posizione e la corrente elettrica nominale sono uguali a quelle indicate sulla targhetta del motore. Il funzionamento a una tensione inferiore danneggerà il motore.

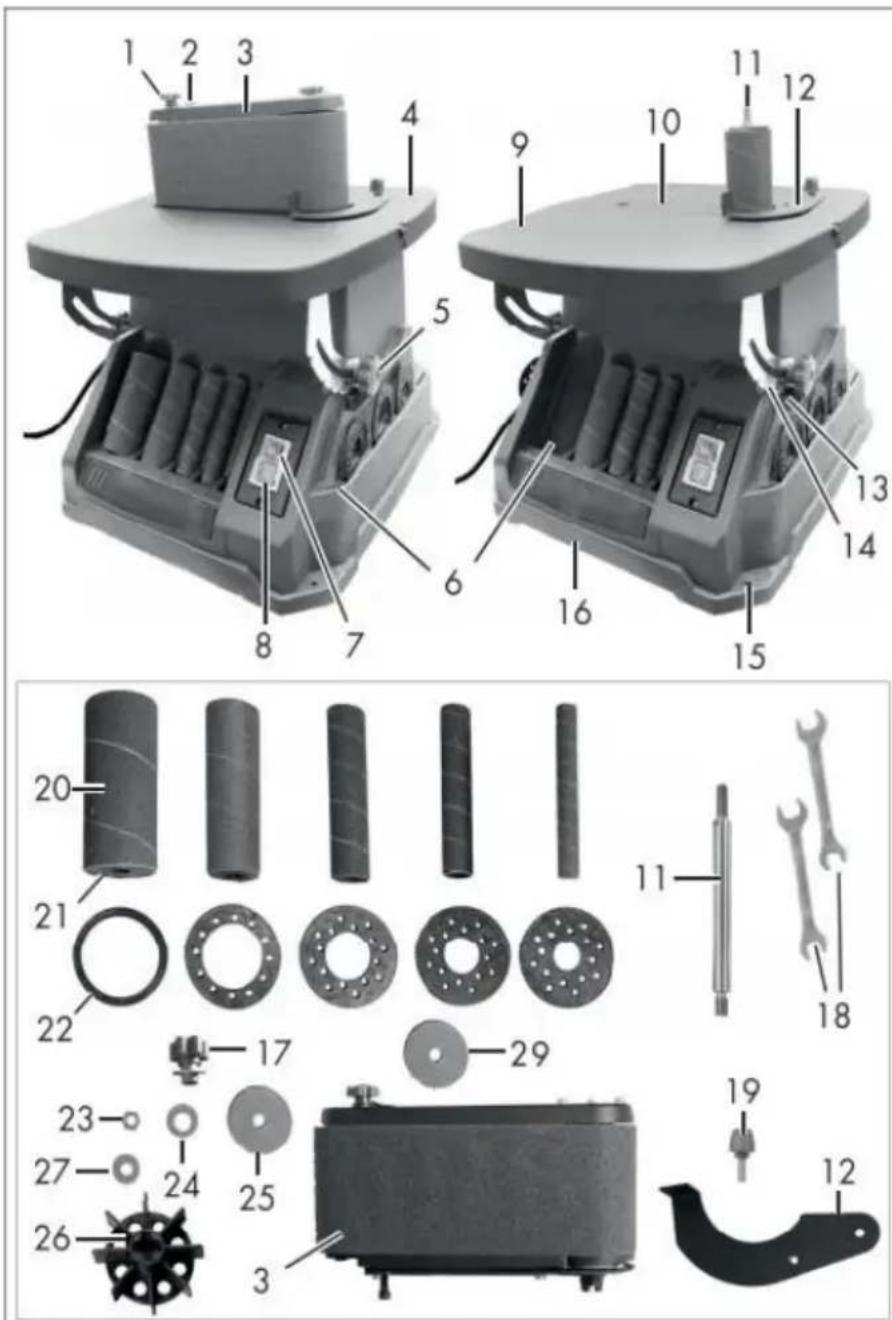

CONTENUTO DELLA CONFEZIONE

Prima di utilizzare la levigatrice a mandrino, è necessario configurare la macchina installando il

tamburo abrasivo, manicotto abrasivo, piastra di gola e rondella del mandrino adatti al vostro utilizzo. Controllate la lista di imballaggio con lo schema sottostante. Se qualche componente risulta danneggiato o mancante, contattate il nostro servizio clienti.

1 Vite di regolazione (corsa cinghia) 2 Leva della cinghia abrasiva 3 Unità levigatrice a nastro 4 Banco da lavoro

Dado a 5 punte a stella (regolazione dell'angolo, banco da lavoro)

6 Conservazione 7 Interruttore di spegnimento 8 Interruttore di accensione 9 Banco da lavoro girevole 10 Inserto da banco

11 Mandrino 12 Arresto del pezzo in lavorazione 13 Leva piccola (regolazione dell'angolo) 14 Scala angolare 15 Foro di perforazione 16 Alloggiamento del dispositivo 17 Dado a stella (unità levigatrice a nastro), con rondella 18 Chiave inglese aperta 19 Vite 20 Manicotto abrasivo 21 Rullo abrasivo 22 Inserto da banco 23 Dado 24 Rondella 25 Rondella 26 Ruota del ventilatore 27 Rondella 28 Connettore di aspirazione 27 Rondella

Disimballare il dispositivo e controllare

completezza:

1x Levigatrice a mandrino 4 rulli abrasivi gommati con manicotto abrasivo (grana 80), dimensioni 19/26/38/51 mm 1x manicotto abrasivo (grana 80), dimensione 13 mm 1x Unità levigatrice a nastro con nastro abrasivo (grana 80) 1x Arresto del pezzo in lavorazione 5x inserti da banco 1x inserto da banco (già inserito) 4 x Rondella 1x Dado 1x Vite 1x ventola 1x mandrino

1x Dado a stella con rondella 2x Chiave inglese aperta 1x Manuale di istruzioni

ISTRUZIONI OPERATIVE

ATTENZIONE!

Non collegare o accendere l'utensile finché non è completamente assemblato secondo le istruzioni.

Il mancato rispetto delle istruzioni di sicurezza può provocare gravi lesioni personali.

Fare riferimento al diagramma della lista di imballaggio a pagina 8 per assicurarsi di utilizzare le dimensioni corrette di piastre di supporto, tamburi e rondelle per ciascuna bussola abrasiva. Per garantire che il pezzo in lavorazione possa essere supportato correttamente e ridurre al minimo lo spazio libero, utilizzare la piastra di supporto adatta al tamburo e alla bussola con cui si lavorerà. Le dimensioni della piastra di supporto sono contrassegnate sulla superficie della piastra.

NOTA: la bussola abrasiva più piccola non include il tamburo. Si monta direttamente sul mandrino.

A: Regolazione del banco da lavoro girevole

Il banco di lavoro girevole (9) può essere inclinato in modo variabile per facilitare la smussatura; è possibile scegliere una delle griglie angolari fisse regolabili (0° / 15° / 22,5° / 30° / 45°) .

Impostazione del banco da lavoro girevole

1. Allentare i due dadi a stella (5) a sinistra e a destra dell'apparecchio.
2. Regolare il banco da lavoro girevole (9) all'angolazione desiderata.

La scala angolare (14) sul dispositivo serve per l'orientamento. 3. Serrare i due dadi a stella (5) a sinistra e a destra dell'apparecchio.

Aggancio del banco da lavoro girevole

1. Allentare i due dadi a stella (5) a sinistra e a destra dell'apparecchio.
2. Premere la piccola leva (13) sotto i dadi a stella (5) sul lato destro dell'apparecchio.
3. Con l'altra mano afferrare il banco da lavoro girevole (9) e girarlo verso la direzione dell'alloggiamento del dispositivo (16).
4. Serrare i due dadi a stella (5) a sinistra e a destra dell'apparecchio.

B: Montaggio del fermo del pezzo

1. Posizionare il fermo del pezzo (12) sul banco da lavoro (4).
2. Fissare il fermo del pezzo (12) nel foro esterno con la vite (19).

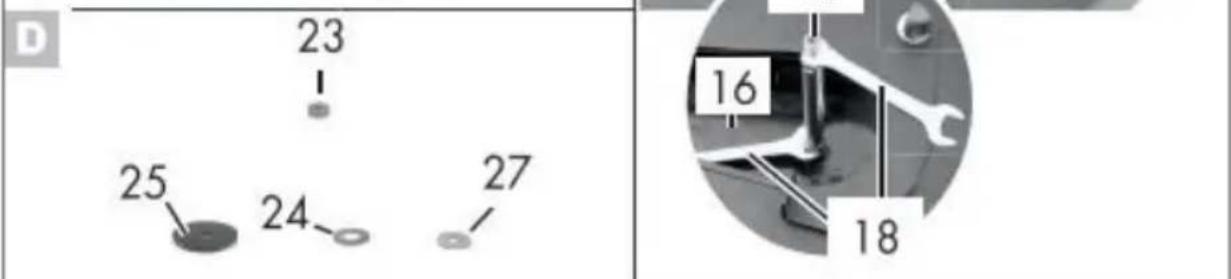

C: Assemblaggio iniziale

Rimuovere l'inserto da lavoro (10) dal banco da lavoro (4).

1. Fissare il mandrino (11) nel dispositivo utilizzando le due chiavi fisse (18).

AF 13 per trattenere l'albero in uscita dall'alloggiamento del dispositivo (16).

AF 10 per il serraggio del mandrino (11).

A seconda dell'utilizzo desiderato, proseguire con "Utilizzo come levigatrice a mandrino" o "Utilizzo come

levigatrice a nastro".

D: Utilizzo come levigatrice a mandrino

1. Posizionare l'inserto da lavoro (10) nel banco da lavoro (4).
2. Posizionare la ventola (26) con il lato a ffl rivolto verso il basso sul mandrino (11).

Controllare che sia saldamente in posizione.

Potrebbe essere necessario ruotare leggermente manualmente la ventola (26) in modo che sia seduta correttamente.

1. Selezionare l'inserto da lavoro appropriato (22) per il rullo abrasivo (21). Le dimensioni dell'inserto da lavoro e del rullo abrasivo devono corrispondere. Le dimensioni degli inserti da lavoro sono riportate su ciascun inserto da lavoro. Le dimensioni dei rulli abrasivi sono indicate nell'apposito alloggiamento (6) sull'apparecchio.

Inserire l'inserto da banco corrispondente (22) nell'incavo dell'inserto da banco (10).

1. Posizionare il rullo abrasivo (21) sul mandrino (11).
2. Avvitare manualmente il dado (23) utilizzando la chiave fissa (18) (AF 13) sul fuso (11).

La rimozione avviene in ordine inverso.

E: Utilizzare come levigatrice a nastro

1. Se necessario, rimuovere l'inserto da banco (10) dal banco da lavoro (4).
2. Posizionare la ventola (26) con il lato piatto rivolto verso il basso sul mandrino (11).

Controllare che sia saldamente in posizione.

Potrebbe essere necessario ruotare leggermente manualmente la ventola (26) in modo che sia

seduta correttamente.

1. Fissare l'unità levigatrice a nastro (3) al mandrino (11).

Controllare che sia saldamente in posizione.

Potrebbe essere necessario ruotare leggermente il mandrino (11) manualmente in modo che la cinghia

dell'unità levigatrice (3) sia posizionata correttamente. Spostando il nastro abrasivo si sposta il

mandrino (11). Se l'estremità superiore del mandrino termina appena sotto l'estremità del

l'unità levigatrice a nastro, essa è posizionata correttamente.

1. Fissare l'unità levigatrice a nastro (3) utilizzando la manopola a stella con rondella (17).

La rimozione avviene in ordine inverso.

1. Assicurarsi che la macchina sia stata fissata in modo sicuro, che tutti gli accessori siano montati e installati correttamente secondo le istruzioni riportate nella sezione alle pagine 9-10.
2. Collegare la spina e accendere la levigatrice. Lasciare che il mandrino raggiunga la massima velocità.
3. Mantenere una presa salda con entrambe le mani sul pezzo in lavorazione per il massimo controllo. Guidare lentamente il pezzo in lavorazione contro la rotazione del fuso.

NOTA: Il mandrino ruota in senso antiorario. Guidare il pezzo da lavorare da destra a sinistra. Se si guida il pezzo nella direzione opposta, le forze del manicotto abrasivo rotante tenderanno a scagliare o far rimbalzare il pezzo lontano dal manicotto abrasivo, con il rischio di lesioni.

1. Mantenere una pressione verso il basso sul pezzo da lavorare contro il tavolo, lavorandolo delicatamente lungo la bussola abrasiva fino a ottenere la curvatura desiderata. Non forzare il pezzo da lavorare contro la bussola abrasiva.
2. Una volta terminato, SPEGNERE la levigatrice e attendere che il mandrino si fermi completamente.
3. Rimuovere la chiave di sicurezza e scollegare la macchina dalla presa di corrente. Seguire le istruzioni di manutenzione riportate nella pagina successiva per pulire e manutenere la levigatrice.

MANUTENZIONE

AVVERTENZA!

Per evitare incidenti, spegnere l'utensile e scollegarlo dalla presa elettrica prima di pulirlo, regolarlo o eseguire qualsiasi intervento di manutenzione o lubrificazione.

AVVERTENZA!

Qualsiasi tentativo di riparare o sostituire componenti elettrici di questo utensile può essere pericoloso. La manutenzione dell'utensile deve essere eseguita da personale tecnico qualificato. In caso di manutenzione, utilizzare esclusivamente ricambi

identici. L'utilizzo di componenti diversi può essere pericoloso o causare guasti al prodotto.

ISPEZIONE DI ROUTINE

Prima di ogni utilizzo, ispezionare le condizioni generali dell'utensile. Se si verifica una delle seguenti condizioni, non utilizzarlo finché non vengono sostituiti i componenti o l'affilatrice non viene riparata correttamente.

Controllare:

• Hardware allentato o montaggio non corretto,
• Disallineamento o inceppamento delle parti mobili, cavo/cablaggio elettrico danneggiato, parti incrinate o rotte e
• qualsiasi altra condizione che possa influire sul suo funzionamento sicuro.

PULIZIA E CONSERVAZIONE

1. Dopo ogni operazione, utilizzare un aspirapolvere per rimuovere polvere e trucioli dalle superfici dell'utensile, dall'alloggiamento del motore e dall'area di lavoro. Mantenere le aperture di ventilazione libere da polvere e detriti per evitare il surriscaldamento del motore.
2. Pulire le superfici dell'utensile con un panno morbido o una spazzola.

Assicurarsi che l'acqua non penetri nell'utensile. 3. Rimuovere periodicamente la piastra della gola e la rondella del mandrino inferiore e rimuovere eventuali accumuli di polvere nell'area della piastra della gola.

ATTENZIONE: la maggior parte delle materie plastiche è soggetta a danni causati da vari tipi di solventi commerciali. Non utilizzare solventi o prodotti per la pulizia che potrebbero danneggiare le parti in plastica.

Tra questi rientrano, a titolo esemplificativo ma non esaustivo: benzina, tetracloruro di carbonio, solventi per la pulizia clorurati e detersivi per la casa contenenti ammoniaca.

1. Conservare l'utensile in un luogo pulito e asciutto, fuori dalla portata dei bambini. Conservare gli accessori abrasivi lontano da temperature estremamente calde/secche. Non piegare o piegare i manicotti abrasivi.

LUBRIFICAZIONE

Tutti i cuscinetti a sfere sono sigillati e lubrificati permanentemente. Non è richiesta ulteriore lubrificazione.

Gli elettroutensili usati non devono essere smaltiti insieme ai rifiuti domestici. Questo prodotto contiene componenti elettronici che devono essere riciclati. Si prega di consegnare questo prodotto al centro di raccolta locale per uno smaltimento responsabile e per ridurre al minimo l'impatto ambientale.

Per evitare lesioni dovute ad un avvio accidentale, spegnere l'apparecchio. Staccare sempre la spina dalla presa di corrente prima di effettuare qualsiasi regolazione.

PROBLEM A	PROBLEMA CAUSA	AZIONE CORRETTIVA SUGGERITA
Sander fa non accendere.	1. Cavo di alimentazione o prolunga danneggiati o non correttamente collegati. 2. La chiave di sicurezza è stata rimossa dall'interruttore alimentazione. 3. Interruttore di alimentaziondfettioso, motore o cablaggio difettoso, cortocircuito o collegamenti allentati.	1. Controllare il cavo di alimentazione, la prolunga, la spina e la presa di corrente. Assicurarsi che l'utensile sia correttamente collegato. Non utilizzato l'utensile se un cavo danneggiato. 2. Inserire la chiave di sicurez nell'interruttore di alimentazione. 3. Interrompere l'utilizzo
	4. L'interruttore automatico è scattato. 5. Spazzole di carbone usurate.	dell'utensile e contATTARE il serviti. Le riparazioni devono essere eseguite da un technique qualificato. 4. Premere l'interruttore per ripristinare. 5. Sostituire le spazzole di carbone.
Motore si surriscalda.	1. Motore sovraccarico. 2. Prolunga troppo lunga e calibro insufficiente. 3. La raccolta della polvere viene utilizzata.	1. Ridurre il carico sul motore ridurre la pressione sul pezzo da levigare. 2. Utilizzato una prolonga di calibro e lunghezza adeguati oppure collegare l'utensile direttamente alla presa. 3. Utilizzato l'aspirazione della polvere.
Granuli abrasivi si cancellano facilitmente.	1. Il manicotto abrasivo è s conservato in un ambiente corretto. 2. Il manicotto abrasivo è danneggiato o piegato	1. Conservare gli accessori per levigatura lontano da temperaturistremamente calde/secche. 2. Conservare gli accessori abrasivi in posizione orizzontale non piegati o piegati.
Carteggiatu raffonda scanalature o cicatrici in pezzo in lavorazione.	4. La grana della manica abrasiva è troppo grossa pe ottenerate la finitura desiderata. 2. Pezzo levigato contro ver 3. Forza di levigaturaccessiva. 4. Il pezzo in lavorazione è rimasto fermo sulla superficie da levigare per troppo temp	1. Utilizzato un accessorio abrasivo a grana più fine. 2. Carteggiate seguito la venatura del legno. 3. Ridurre la pressione sul pez in lavorazione durante la levigatura. 4. Mantenere il pezzo in movimento durante la levigatura sul manicotto abrasivo.

Produttore: Shanghaiimuxinmuyeyouxianggsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD Nuovo Galles del Sud 2122 Australia

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anahe Luogo, Rancho Cucamonga, CA 91730

UK

REP
