Tipo de producto	Lijadora de husillo y banda combinada
Alimentación	Red eléctrica 230 V~50 Hz
Inclinación de la mesa	0° a 45° con topes a 15°, 22,5°, 30°
Diámetros de tambor de lijado	19, 26, 38, 51 mm
Diámetro del manguito de lijado fino	13 mm
Grano de los manguitos suministrados	80

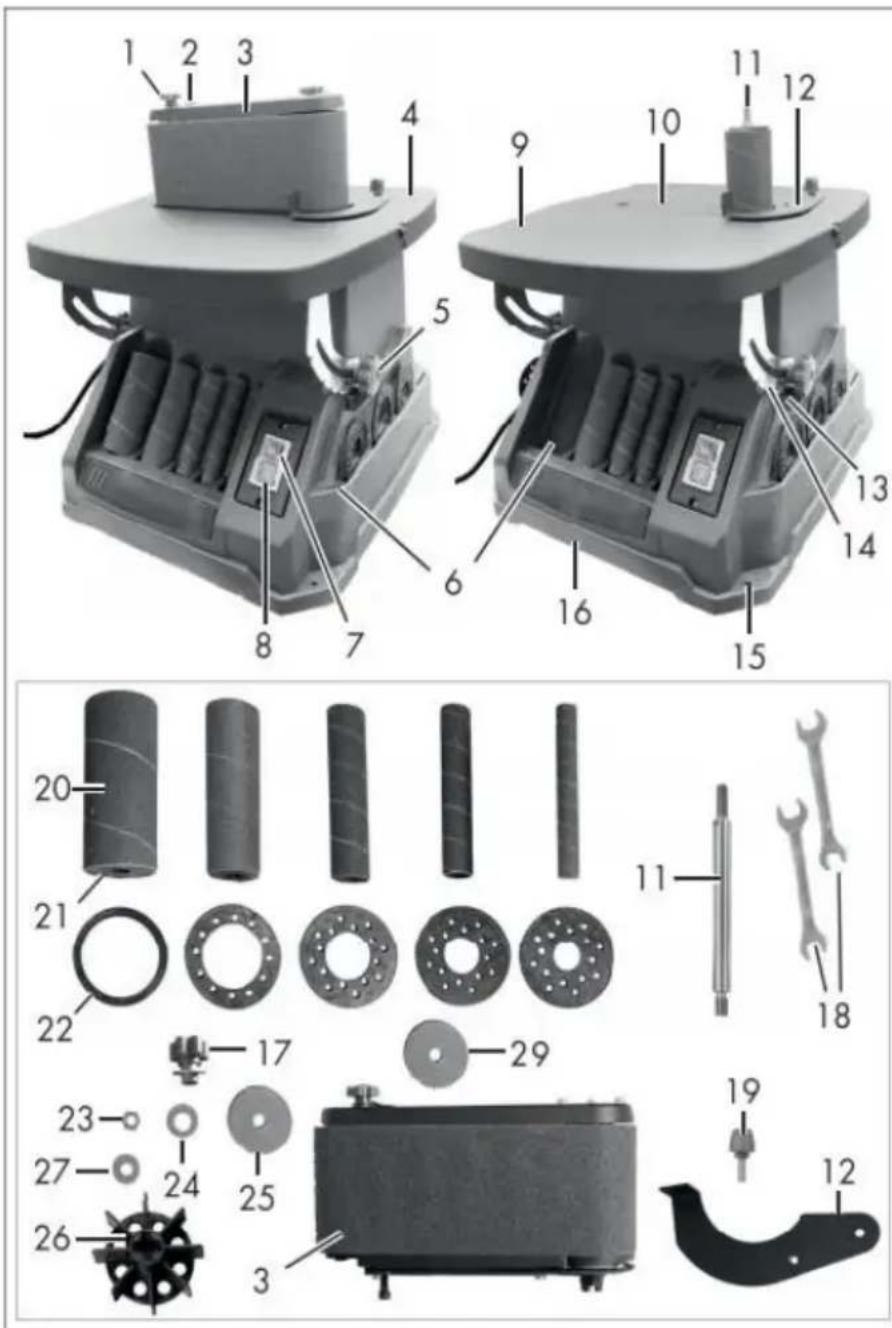

Accesorios incluidos	4 rodillos de lijado recubiertos de caucho con manguito de grano 80, 1 manguito de lijado de grano 80 (13 mm), 1 unidad de lijadora de banda con banda abrasiva de grano 80, 5 insertos de banco, tope de pieza, llaves planas, tornillos, tuercas, rueda de ventilador
Seguridad	Uso obligatorio de gafas de protección, mascarilla antipolvo y protección auditiva. Desconectar antes de cualquier ajuste o cambio de accesorio. No usar guantes.
Mantenimiento	Limpieza regular con aspiradora y paño suave. No usar disolventes. Los rodamientos están lubricados de por vida, no se requiere lubricación adicional.
Reparabilidad	Reparación solo por un técnico calificado. Usar exclusivamente piezas de repuesto idénticas.
Fabricante	Shanghaiuxinmuyeyouxiangonsi
Importador (Australia)	SIHAO PTY LTD
Importador (Estados Unidos)	Sanven Technology Ltd

Preguntas frecuentes - BOSS200A Vevor

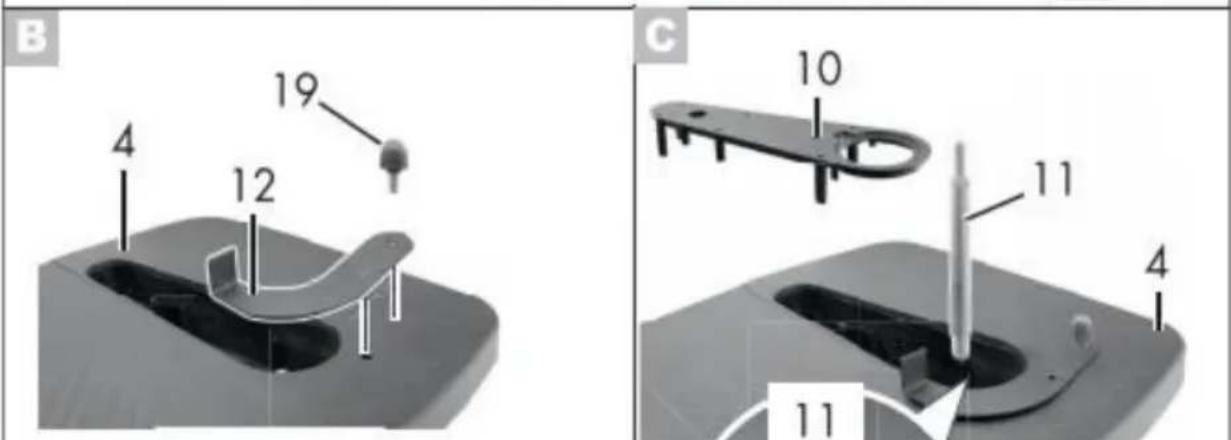

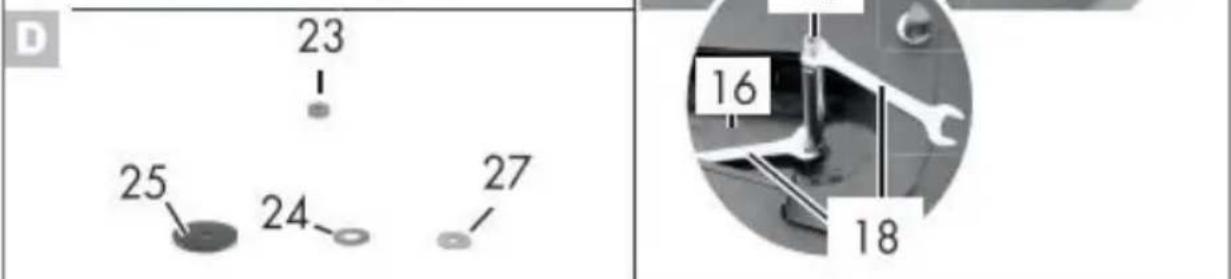

¿Cómo instalar los tambores de lijado?

Retire el inserto de banco, fije el husillo con las dos llaves planas (AF 13 y AF 10). Coloque la rueda del ventilador con el lado plano hacia abajo, luego el inserto de banco correspondiente al diámetro del tambor. Enrosque el tambor de lijado en el husillo y apriete la tuerca a mano con la llave plana. El desmontaje se realiza en orden inverso.

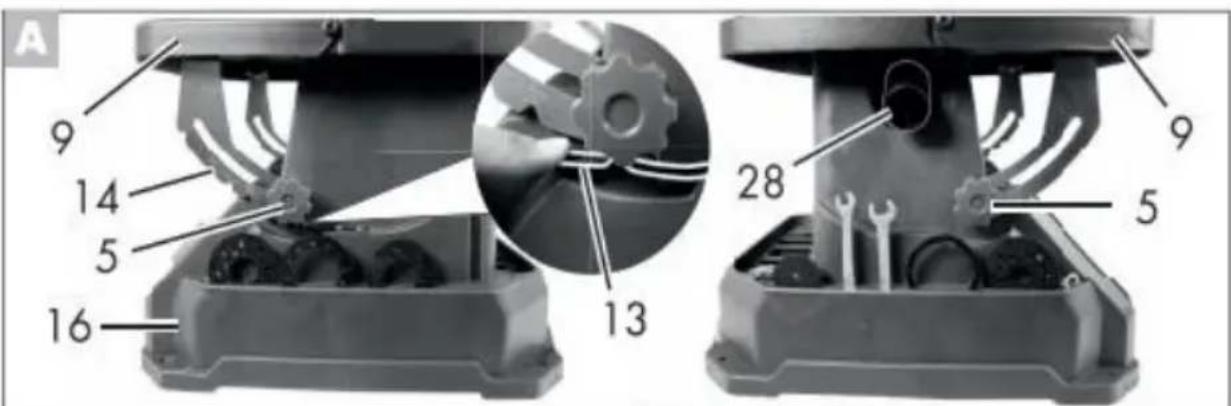

¿Cómo ajustar el ángulo de la mesa?

Afloje las dos tuercas de manija en estrella ubicadas a cada lado del aparato. Incline la mesa giratoria al ángulo deseado (0° a 45°, con topes a 15°, 22,5°, 30°, 45°). Use la escala de ángulo como guía. Vuelva a apretar las tuercas para fijar la posición.

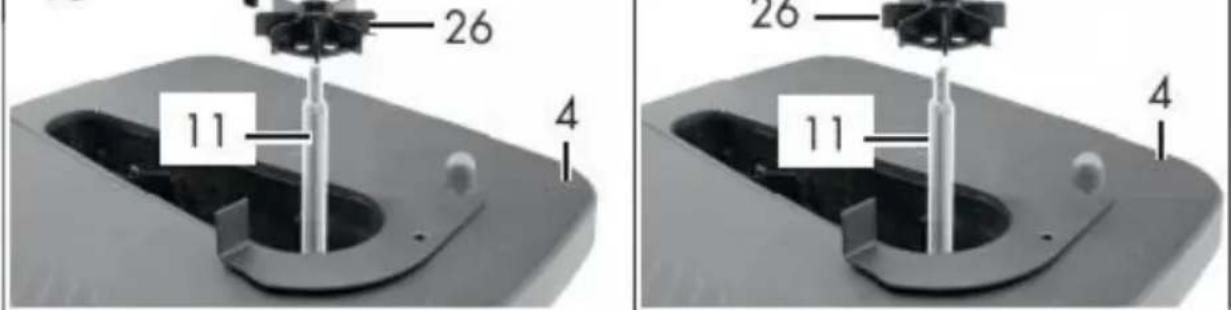

¿Cómo usar la función de lijadora de banda?

Retire el inserto de banco si está presente. Coloque la rueda del ventilador en el husillo, luego fije la unidad de lijadora de banda en el husillo alineándola correctamente. Apriete con la tuerca de manija en estrella y su arandela. El extremo superior del husillo debe quedar justo debajo del extremo de la unidad de lijadora de banda para una instalación correcta.

¿Qué equipos de protección son necesarios?

Es imprescindible usar gafas de protección homologadas ANSI Z87.1 con protectores laterales, protección auditiva y mascarilla antipolvo. No use ropa holgada, joyas ni guantes. Sujete el cabello largo.

¿Qué hacer si la lijadora no arranca?

Primero verifique que el cable de alimentación y la extensión estén en buen estado y correctamente enchufados. Asegúrese de que la llave de seguridad esté insertada en el interruptor de alimentación. Si el problema persiste, revise el disyuntor (presione para reiniciar) y reemplace las escobillas de carbón si están desgastadas. Si nada funciona, póngase en contacto con el servicio al cliente para una reparación por un técnico calificado.

¿Cómo limpiar la lijadora después de su uso?

Apague y desconecte la máquina. Use un aspirador para eliminar el polvo y las virutas de las superficies, la carcasa del motor y el área de trabajo. Limpie las superficies con un paño suave o un cepillo. No deje que el agua entre en la herramienta. Nunca use disolventes (gasolina, tetracloruro de carbono, etc.) ya que pueden dañar las piezas de plástico.

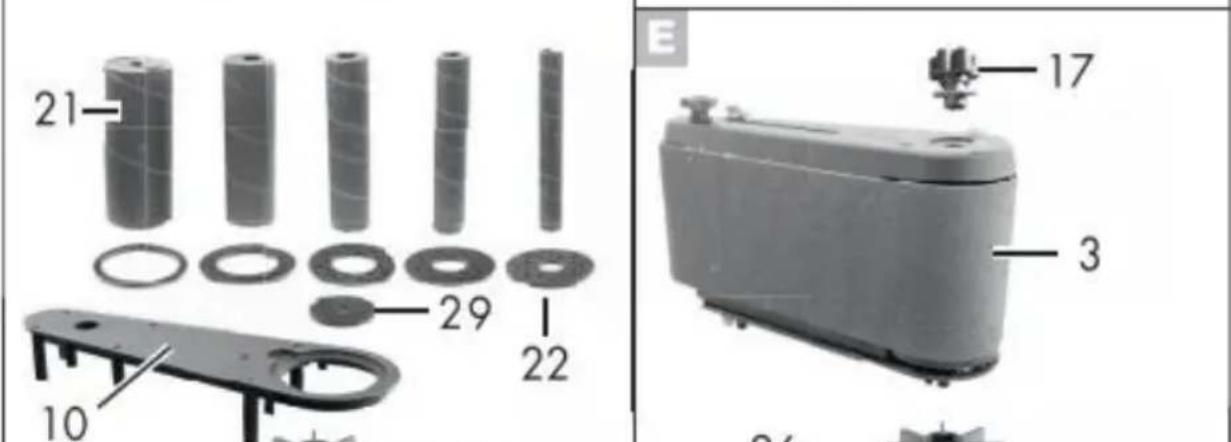

¿Cómo reemplazar un manguito de lijado desgastado?

Siempre desconecte la lijadora antes de cualquier operación. Retire la tuerca y el tambor de lijado. Quite el manguito desgastado y coloque el nuevo manguito (grano adecuado) en el tambor. Vuelva a montar el tambor en el husillo y apriete la tuerca. No use manguitos dañados o flojos.

¿Puedo lijar metal con esta lijadora?

No, esta lijadora está diseñada únicamente para lijar madera y productos similares. El lijado o esmerilado de otros materiales como el metal puede provocar incendios, lesiones o dañar la pieza y la máquina. Use la herramienta de acuerdo con las instrucciones.

¿Cómo mantener la lijadora a largo plazo?

Realice una inspección de rutina antes de cada uso: verifique el apriete de las piezas, la alineación, el estado del cable y la ausencia de grietas. Después de cada uso, limpie la herramienta. Los rodamientos de bolas son estancos y están lubricados de por vida, no se requiere lubricación adicional. Guarde la máquina en un lugar limpio y seco, fuera del alcance de los niños.

¿Qué hacer si el motor se sobrecalienta?

Reduzca la carga disminuyendo la presión sobre la pieza a lijar. Use un cable de extensión de calibre adecuado (calibre 14 o más para 150 pies) y de longitud apropiada, o enchufe directamente a un tomacorriente. Asegúrese de usar un colector de polvo para evitar la acumulación de polvo en el motor.

MANUAL DE USUARIO BOSS200A Vevor

Estas son las instrucciones originales. Lea atentamente todas las instrucciones del manual de usuario antes de su uso. VEVOR se reserva el derecho de interpretarlo. La apariencia del producto depende del producto que usted recibió. Le rogamos que nos disculpe si no le informamos de nuevo si hay actualizaciones tecnológicas o de software en nuestro producto.

	Advertencia: Para reducir el riesgo de lesiones, el usualo leer atentamente el manual de instrucciones.
	Este@simbolo, colocado antes de una advertencia de seguindica precaución, advertencia o peligro. Ignorar esta adverpodía provocar un accidente. Para reducir el riesgo de leincendio o electrucución, siga siempre las recomendacionesse muestran a continuación.
	ELIMINACION CORRECTAEste producto está sujeto a la Directiva europea 2012/19/simbolo de un conteditor de basura tachado indica queproducto requires recogida selectiva en la Unión Europea.aplica al producto y a todos los accesosMarcados consimpilo. Los productosMarcados con este@simbolo no pudesecharse con la basuradomestica normal, sino que debllevarse a un punto limpio para el reciclaje de aparatos e y electronicos.
	Advertencia: Asegúrese de usar protectores para los ojosutilice este producto.
	Advertencia: Asegúrese de usar protectores auditivos al utieste producto.
	Advertencia: Asegúrese de usar máscaras contra el polvocuando utilise este producto.
	Advertencia: Desconecte el enchufe de la toma de corrientelectrónica.

ESPECIFICACIONES

Fuerza	CA 110-120 V, 60 Hz 450 W S1	CA 230 V, 50 Hz, 45 W S1
Velocidad sinonga	2400 RPM ±5%	2000 RPM ±5%
Oscilaciones	58 OPM
Tamaño del husillo	1/2"
Tamaños de manguitos de lijado	1/2", 3/4", 1", 1-1/2", 2"
Altura máximo de la pieza de trabajo	3-6/7"
Peso	37,5 libras (17 kg)

DIRECTRICES DE SEGURIDAD

¡ADVERTENCIA!

Lea todas las advertencias de seguridad e instrucciones. No seguirlas puede provocar descargas eléctricas, incendios o lesiones graves.

DIRECTRICES DE SEGURIDAD - DEFINICIONES

SEGURIDAD EN EL ÁREA DE TRABAJO

1. Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras pueden provocar accidentes.
2. No utilice herramientas eléctricas en atmósferas explosivas, como en presencia de líquidos, gases o polvos inflamables. Las herramientas eléctricas generan chispas que...

Pueden encender el polvo o los humos.

1. Mantenga a los niños y a las personas cercanas alejados cuando utilice una herramienta eléctrica. Las distracciones pueden hacerle perder el control.

SEGURIDAD ELÉCTRICA

1. Los enchufes de las herramientas eléctricas deben ser compatibles con la toma de corriente. Nunca modifique el enchufe de ninguna manera.

No utilice ningún enchufe adaptador con herramientas eléctricas con conexión a tierra.

Los enchufes adecuados y las tomas de corriente correspondientes reducirán el riesgo de descarga eléctrica.

1. Evite el contacto del cuerpo con superficies conectadas a tierra, como tuberías,

radiadores, cocinas y refrigeradores. Existe un mayor riesgo de descarga eléctrica si su cuerpo está conectado a tierra.

1. No exponga las herramientas eléctricas a la lluvia ni a la humedad. La entrada de agua en una herramienta eléctrica aumenta el riesgo de descarga eléctrica.
2. No maltrate el cable. Nunca lo use para transportar, tirar ni desenchufar. Al usar la herramienta eléctrica, mantenga el cable alejado del calor, aceites, bordes afilados o objetos móviles.

Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.

1. Cuando utilice una herramienta eléctrica al aire libre, utilice un cable de extensión adecuado para uso en exteriores.

El uso de un cable apto para exteriores reduce el riesgo de descarga eléctrica.

1. Si es inevitable utilizar una herramienta eléctrica en un lugar húmedo, utilice una toma de tierra.

Suministro protegido con interruptor de circuito por falla a tierra (GFCI). El uso de un GFCI reduce el riesgo de descarga eléctrica.

SEGURIDAD PERSONAL

1. Manténgase alerta, preste atención a lo que hace y use el sentido común al operar una herramienta eléctrica. No utilice una herramienta eléctrica si

está cansado o bajo la influencia de drogas, alcohol o medicamentos. Un momento de distracción cuando...

El uso de herramientas eléctricas puede provocar lesiones personales graves.

1. Use equipo de protección personal. Use siempre protección para los ojos.

El uso de equipos como máscara respiratoria, zapatos de seguridad antideslizantes y protección auditiva en las condiciones adecuadas reducirá el riesgo de lesiones personales.

1. Evite el arranque accidental. Asegúrese de que el interruptor está en posición de apagado.

Antes de conectar la herramienta a la fuente de alimentación o a la batería, levántela o transpórtela. Transportar herramientas eléctricas con el dedo sobre el interruptor o encenderlas con el interruptor encendido puede provocar accidentes.

1. Retire cualquier llave de ajuste o llave inglesa antes de encender la herramienta eléctrica.

Una llave inglesa o una llave que se deje colocada en una parte giratoria de la herramienta eléctrica puede provocar lesiones personales.

1. No se estire demasiado. Mantenga una postura firme y el equilibrio en todo momento. Esto

Permite un excelente control de la herramienta en situaciones inesperadas.

1. Vístase apropiadamente. No use ropa suelta ni joyas. Mantenga su cabello y

Mantenga la ropa alejada de las piezas móviles. La ropa suelta, las joyas y el cabello largo pueden ser atrapados en partes móviles.

1. Si se proporcionan dispositivos para la conexión de instalaciones de extracción y recolección de polvo, asegúrese de que están conectados y utilizados correctamente. El uso de sistemas de recolección de polvo puede reducir los riesgos relacionados con el polvo.

USO Y CUIDADO DE HERRAMIENTAS ELÉCTRICAS

1. No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta realizará el trabajo mejor y con mayor seguridad a la velocidad para la que fue diseñada.
2. No utilice la herramienta eléctrica si el interruptor no la enciende ni apaga. Cualquier

La herramienta eléctrica que no se pueda controlar con el interruptor es peligrosa y debe

repararse.

1. Desconecte el enchufe de la fuente de alimentación y/o el paquete de baterías.

de la herramienta eléctrica antes de realizar cualquier ajuste, cambiar accesorios o

almacenar herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de arranque.

accidental de la herramienta eléctrica.

1. Guarde las herramientas eléctricas inactivas fuera del alcance de los niños y no permita que

personas que no estén familiarizadas con la herramienta eléctrica o con estas instrucciones la operen.

Las herramientas eléctricas son peligrosas en manos de personas inexpertas.

1. Realice el mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están desalineadas o atascadas.

Rotura de piezas y cualquier otra condición que pueda afectar el funcionamiento de la herramienta eléctrica.

Si la herramienta eléctrica está dañada, repárela antes de usarla. Muchos accidentes son causados por herramientas eléctricas mal mantenidas.

1. Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte con un mantenimiento adecuado...

Los bordes cortantes afilados tienen menos probabilidades de atascarse y son más fáciles de controlar.

1. Utilice la herramienta eléctrica, los accesorios, las brocas, etc., de acuerdo con estas instrucciones, teniendo en cuenta las condiciones de

trabajo y el trabajo a realizar. El uso de la herramienta eléctrica para operaciones distintas a las previstas podrá dar lugar a una situación de peligro.

1. Utilice abrazaderas para asegurar la pieza de trabajo a una superficie estable. Sujetando una

Manipular la pieza de trabajo con las manos o usar el cuerpo para sostenerla puede provocar la pérdida de control.

1. MANTENGA LAS PROTECCIONES EN SU LUGAR y en condiciones de funcionamiento.

SERVICIO

1. Haga que un técnico de reparación calificado repare su herramienta eléctrica utilizando únicamente

piezas de repuesto idénticas. Esto garantizará la calidad de la herramienta eléctrica.

mantenimiento.

ADVERTENCIA SOBRE LA PROPOSICIÓN 65 DE CALIFORNIA

Parte del polvo generado por el lijado, aserrado, amolado, taladrado y otras actividades de construcción con herramientas eléctricas puede contener sustancias químicas, como plomo, que el Estado de California reconoce como causantes de cáncer, defectos congénitos u otros daños reproductivos. Lávese las manos después de manipularlo. Algunos ejemplos de estas sustancias químicas son:

• Plomo de pinturas a base de plomo.
• Sílice cristalina de ladrillos, cemento y otros productos de mampostería.
• Arsénico y cromo de madera tratada químicamente.

Su riesgo a estas exposiciones varía según la frecuencia con la que realice este tipo de actividades.

Para reducir su exposición a estos productos químicos, trabaje en un área bien ventilada.

con equipos de seguridad homologados, como mascarillas antipolvo, especialmente diseñadas para filtrar partículas microscópicas.

SEGURIDAD DE LA LIJADORA DE HUSILLO

¡ADVERTENCIA!

No opere la herramienta eléctrica hasta que haya leído y comprendido las siguientes instrucciones y las etiquetas de advertencia.

1. FINALIDAD DE LA HERRAMIENTA. Esta lijadora está diseñada para lijar madera o productos similares.

solamente. Lijar o esmerilar algunos materiales podrá provocar incendios, lesiones o daños a

la pieza de trabajo. Utilizar la máquina para cualquier otro propósito para el que no esté diseñada podrá provocar lesiones graves, daños a la máquina y anulación de la garantía.

1. MONTAJE DE LA MÁQUINA. Para garantizar la calidad de la operación, la lijadora debe estar bien sujeta.

montada sobre una superficie o soporte plano y estable.

3. SEGURIDAD PERSONAL

• Utilice siempre gafas aprobadas por ANSI Z87.1 con protectores laterales y protección auditiva.

y una mascarilla antipolvo.

• No use ropa suelta ni joyas, ya que podrían quedar atrapadas en la herramienta. Atar

el cabello largo hacia atrás.

NO use guantes con esta máquina.

1. CABLES ELECTRICOS. Mantenga los cables alejados del calor, el aceite, bordes afilados y los objetos en movimiento.

Partes de la herramienta. Haga que un electricista reemplace o repare los cables dañados o desgastados.

inmediatamente.

1. INSPECCIÓN DE HERRAMIENTAS Y ACCESORIOS. Antes de usar la herramienta, revise la herramienta y

accesorios por cualquier daño o piezas faltantes. No utilice la herramienta si alguna pieza está

falta o está dañada. Asegúrese de que todos los ajustes sean correctos y todas las conexiones estén bien apretadas. Mantenga todas las protecciones en su lugar.

6. ACCESORIOS DE LIJADO

• No utilice manguitos ni demasiado que estén dañados, rotos o sucios. Reemplace

manguitos de lijado desgastados o dañados antes de la operación.

• Desenchufe siempre la unidad antes de realizar ajustes o cambiar papel de lija, almohadillas de goma o placas de garganta.
• Utilice siempre la placa de garganta que coincida con el diámetro del tambor para minimizar el espacio entre el tambor y la abertura de la placa de garganta. Esto reducirá el riesgo de

lesiones personales.

7. REQUISITOS DE LA PIEZA DE TRABAJO

• Coloque únicamente piezas de trabajo lo suficientemente resistentes como para soportar la fuerza del lijado.

huso.

Inspeccione la pieza de trabajo en busca de imperfecciones, clavos, grapas, o antes de lijarla. Nunca lije piezas con imperfecciones dudosas u objetos extra incrustados.

Al lijar una pieza grande, proporcione un soporte adicional. No lije con la pieza soporte.

• Lije sólo una pieza de trabajo a la vez.
• PREVENCIÓN DE ARRANQUES ACCIDENTALES. Asegúrese de que el interruptor de encendido está en la posición

Apagado antes de enchufar la máquina. Asegúrese siempre de que el interruptor de encendido...

está en la posición OFF y la máquina está desenchufada cuando se realiza cualquier limpieza,

1. No utilice esta herramienta hasta que esté completamente ensamblada e instalada de acuerdo

a las instrucciones.

1. Retire los trozos de repuestos y otros objetos de la mesa y del manguito lijado.

• Deje que el husillo alcance la velocidad máxima antes de alimentar la pieza de trabajo. No encienda el

máquina cuando el manguito de lijado está en contacto con la pieza de trabajo.

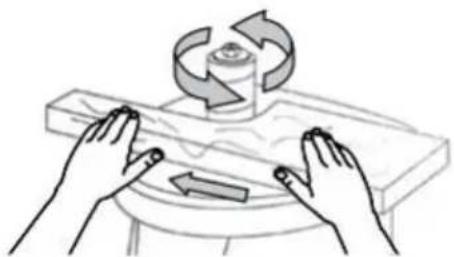

• Tenga en cuenta el sentido de rotación del husillo (en sentido antihorario). Avance

la pieza de trabajo contra la rotación del husillo.

• Sujete firmemente la pieza de trabajo y presiónela ligeramente contra el hui. No la fuerce.

Introducir una pieza de trabajo en la superficie a lijar.

1. No toque las piezas móviles. Mantenga las manos alejadas del tambor durante su funcionamiento.

Si es necesario limpiar, utilice un cepillo para eliminar el aserrín y las virutas en lugar de su

manos.

1. Nunca realice problemas de configuración sobre la mesa, mientras la lijadora está en configuración.

operación.

1. Después de apagar la lijadora, espere hasta que el husillo se detenga por completo.

antes de tocar la pieza de trabajo.

1. Siempre apague y desenchufe la máquina antes de limpiarla o hacer ajustes o cambiar los accesorios. Pueden producirse arranques accidentales si la herramienta está enchufada.

1. LIMPIEZA. Nunca utilice disolventes para limpiar piezas de plástico. Los disolventes podrían disolverlas.

No dañe el material. Utilice únicamente un paño suave y húmedo para limpiar piezas de plástico.

1. REPUESTOS. Si algún componente de su lijadora falta o está dañado

Si está viejo o falla de alguna manera, apague el interruptor y retire el enchufe de la fuente de alimentación.

Tomacorriente. Reemplace las piezas faltantes, dañadas o defectuosas utilizando únicamente piezas de repuesto idénticas antes de reanudar la operación.

Estas instrucciones de seguridad no pueden advertir de todos los escenarios que puedan ocurrir.

surgen con esta herramienta, así que asegúrese siempre de estar alerta y usar el sentido común durante su uso.

SEGURIDAD ELÉCTRICA

1. ENCHUFES POLARIZADOS. Para reducir el riesgo de descarga eléctrica, el equipo tiene un

enchufe polarizado (una clavija es más ancha que la otra). Este enchufe solo encaja en una toma de corriente polarizada de una sola manera. Si el enchufe no encaja completamente, inviértalo. Si sigue sin encajar, contacte a un electricista calificado para que le instale una toma de corriente adecuada. No modifique el enchufe de la máquina ni el cable de extensión de ninguna manera.

1. PROTECCIÓN DE INTERRUPTOR DE CIRCUITO POR FALLA A TIERRA (GFCI) deben ser

provistos en el circuito o tomacorriente utilizado para esta herramienta eléctrica para reducir el riesgo de descarga eléctrica.

1. SERVICIO Y REPARACIÓN. Para evitar peligros, los aparatos eléctricos solo deben

ser reparados por un técnico de servicio calificado utilizando piezas de repuesto originales.

DIRECTRICES Y RECOMENDACIONES PARA CABLES DE EXTENSIÓN

Al usar un cable alargador, asegúrese de usar uno lo suficientemente grueso como para soportar la corriente que consume su producto. Un cable demasiado delgado provocará una caída de tensión en la línea, lo que resultará en pérdida de potencia y sobrecalentamiento. La tabla a continuación muestra el tamaño

correcto según la longitud y el amperaje del cable. En caso de duda, use uno más grueso. Cuanto menor sea el calibre, más grueso será el cable.

AMPERAJE	CALIBRE REQUERIDO PARA CABLES DE EXTENSIÓ
	25 pies.	50 pies.	100 pies.	150 pies.
4A	calibre 18	calibre 16	calibre 16	calibre 14

1. EXAMINE EL CABLE DE EXTENSIÓN ANTES DE USARLO. Asegúrese de que esté correctamente conectado y en buen estado. Siempre reemplace un cable de extensión dañado o encargue su reparación a un técnico calificado antes de usarlo.
2. NO MALTRATE EL CABLE DE EXTENSIÓN. No tire del cable para desconectarlo.

Del receptáculo, siempre tire del enchufe. Desconecte el cable de extensión del receptáculo antes de desconectar el producto del cable de extensión. Proteja los cables de extensión de objetos afilados, calor excesivo y zonas húmedas.

1. Use un circuito eléctrico aparte para su herramienta. Este circuito debe tener un cable de calibre mínimo de 12 y debe estar protegido con un fusible retardado de 15 A.

Antes de conectar el motor a la línea eléctrica, asegúrese de que el interruptor está en la posición OFF (APAGADO).

La posición y la corriente eléctrica tienen la clasificación que indica la placa de características del motor. Un voltaje inferior dañará el motor.

CONTENIDO DEL PAQUETE

Antes de utilizar la lijadora de husillo, debe configurar la máquina instalando el tambor de lijado, el manguito de lijado, la placa de garganta y la arandela de husillo adecuados para su operación. Compare la lista de empaque con el diagrama a continuación. Si alguna pieza está dañada o falta, comuníquese con nuestros servicios de atención al cliente.

1 Tornillo de ajuste (corredera de la correa) 2 Palanca de la banda lijadora

Unidad lijadora de banda 3 4 Banco de trabajo

Tuerca de agarre de 5 estrellas (ajuste de ángulo, Banco de trabajo)

6 Almacenamiento 7 Interruptor de apagado 8 Interruptor de encendido 9 Banco de trabajo giratorio 10 Insertos de banco

11 Husillo 12 Tope de pieza de trabajo 13 Palanca (ajuste del ángulo)

14 Escala de ángulos 15 Taladro de orificio 16 Carcasa del dispositivo 17 Tuerca de agarre en estrella (unidad lijadora de banda), con arandela 18 Llave de boca abierta 19 Tornillo 20 Manguito de lijado 21 Rodillo de lijado 22 Inserto de banco 23 Tuerca 24 Lavadora 25 Lavadora 26 Rueda del ventilador 27 Lavadora 28 Conector de succión 27 Lavadora Desembale el dispositivo y verifique que esté completo: 1x Lijadora de husillo, 4 rodillos de lijado de goma con manguito de lijado (grano 80), bajo 19/26/38/51 mm, 1x Manguito de lijado (grano 80), 13 mm, 1x Unidad lijadora de banda con banda de lijado (grano 80), 1x Tope de pieza de trabajo, 5 insertos de banco, 1x Inserto de banco (ya insertado), 4x Arandela, 1x Tuerca, 1x Tornillo, 1x Rueda de ventilador, 1x Husillo

1x Tuerca de agarre de estrella con arandela, 2x Llave de boca, 1x Manual de instrucciones

INSTRUCCIONES DE OPERACIÓN

¡ADVERTENCIA!

No enchufe ni encienda la herramienta hasta que esté completamente ensamblada según las instrucciones.

No seguir las instrucciones de seguridad puede provocar lesiones personales graves.

Consulte el diagrama de la lista de empaque en la página 8 para asegurarse de tener las dimensiones correctas de las placas de garganta, también y arandelas para cada manguito de lijado. Para asegurar un soporte adecuado de la pieza de trabajo y minimizar la holgura, utilice la placa de garganta que coincida con el tiempo y el manguito con los que trabajará. El tamaño de la placa de garganta está marcado en su superficie.

NOTA: El manguito de lijado más (PC) no incluye también. Se instala directamente sobre el eje.

A: Ajuste del Banco de trabajo giratorio

El Banco de trabajo giratorio (9) puede inclinarse hasta 45°. Para poder el biselado, se puede seleccionar una de las cuadrillas angulares fijas ajustables (0° / 15° / 22,5° / 30° / 45°).

Instalación del Banco de trabajo giratorio

1. Afloje las dos tuercas de agarre en estrella (5) en el lado izquierdo y del del dispositivo.
2. Ajuste el Banco de trabajo giratorio (9) al ángulo deseado.

La escala angular (14) del dispositivo se utiliza para orientación. 3. Apriete las dos tuercas de agarre en estrella (5) en el lado izquierdo y del dispositivo.

Acoplamiento del Banco de trabajo giratorio

1. Afloje las dos tuercas de agarre en estrella (5) en el lado izquierdo y del del dispositivo.
2. Presione la palanca pequeña (13) bajo de las tuercas de agarre en esta la derecha del dispositivo.
3. Con la otra mano, sujete el Banco de trabajo giratorio (9) y gírelo hacia la dirección de la carcasa del dispositivo (16).
4. Apriete las dos tuercas de agarre en estrella (5) en el lado izquierdo y del dispositivo.

B: Montaje del tope de la pieza de trabajo

1. Coloque el tope de la pieza de trabajo (12) en el banco de trabajo (4).
2. Fije el tope de la pieza de trabajo (12) en el orificio exterior con el tornillo.

C: Montaje inicial

Retire el inserto de banco (10) del banco de trabajo (4). 2. Fije el husillo (11) en el dispositivo utilizando las dos llaves de boca (18) AF 13 para sujetar el eje que sale de la carcasa del dispositivo (16).

AF 10 para preparar el eje (11).

Dependiendo del uso deseado, continúe con "Usar como lijadora de husillo" o "Usar como lijadora de banda".

lijadora de banda".

D: Úselo como lijadora de husillo

1. Coloque el inserto de banco (10) en el banco de trabajo (4).
2. Coloque la rueda del ventilador (26) con la rueda hacia abajo sobre el eje.

Compruebe que esté firmemente colocado en su lugar.

Es posible que tengas que girar la rueda del ventilador (26) un poco manualmente para que quede bien en la posición correcta.

1. Seleccione el inserto de banco apropiado (22) para el rodillo lijador (21).

Las especificaciones de tamaño del inserto de banco y del rodillo lijador deben coincidir. Los tamaños de los insertos de banco se pueden leer en cada uno; los tamaños de los rodillos lijadores se indican debajo del compartimento correspondiente (6) en el dispositivo.

Coloque el inserto de banco correspondiente (22) en el hueco del inserto de banco (10).

1. Coloque el rodillo lijador (21) en el husillo (11).
2. Enrosque la tuerca (23) con la llave de boca abierta (18) (AF 13) y apriétela a mano.

el husillo (11).

La extracción se realiza en orden inverso.

E: Úselo como lijadora de banda

1. Si es necesario, retire el inserto de banco (10) del banco de trabajo (4).
2. Coloque la rueda del ventilador (26) con el lado plano hacia abajo sobre (11).

Compruebe que esté firmemente en su lugar.

Es posible que tengas que girar la rueda del ventilador (26) un poco manualmente para que quede bien.

sentado correctamente

1. Coloque la unidad lijadora de banda (3) en el husillo (11).

Compruebe que esté firmemente en su lugar.

Es posible que tengas que girar el husillo (11) un poco manualmente para que la correa

La unidad lijadora (3) está correctamente colocada. Al mover la banda lijadora, ¿qué, se mueve la

husillo (11). Si el extremo superior del husillo termina solo debajo del extremo de la lijadora de banda, está colocada correctamente.

1. Fije la unidad lijadora de banda (3) realizando la tuerca de estrella con a (17).

La extracción se realiza en orden inverso.

FUNCIONAMIENTO DE LA LIJADORA DE HUSILLO

1. Asegúrese de que la máquina está bien colocada.

montado y todos los accesorios se han instalado correctamente de acuerdo con las instrucciones de la sección de la página 9-10.

1. Conecte y encienda la lijadora. Deje que el husillo alcance la velocidad nominal.
2. Mantenga un agarre firme con ambas manos sobre la pieza de trabajo.

Para un control máximo, guíe lentamente la pieza de trabajo contra la rotación del husillo.

NOTA: El husillo gira en sentido antihorario. Guíe la pieza de trabajo de derecha a izquierda. Si la guía en sentido contrario, las fuerzas del manguito de lijado giratorio tenderán a lanzarla o rebotarla, lo que podrá causar lesiones.

1. Mantenga la pieza de trabajo presionada hacia abajo contra la mesa, deslizándola suavemente a lo largo del manguito de lijado hasta obtener la forma deseada. No fuerce la pieza de trabajo contra el manguito de lijado.
2. Cuando haya terminado, apague la lijadora y espere a que el husillo se detenga por completo.
3. Retire la llave de seguridad y desenchufe la máquina del tomacorriente. Siga las instrucciones de mantenimiento de la página web para limpiar y mantener su lijadora.

MANTENIMIENTO

¡ADVERTENCIA!

Para evitar accidentes, apague y desenchufe la herramienta del tomacorriente eléctrico antes de limpiarla, ajustarla o realizar cualquier trabajo de mantenimiento o lubricación.

¡ADVERTENCIA! Cualquier intento de reparar o reemplazar piezas eléctricas de esta herramienta puede ser peligroso. El mantenimiento de la herramienta debe ser realizado por un técnico calificado. Al realizar el mantenimiento, utilice únicamente piezas o repuestos idénticos. El uso de otras piezas puede ser peligroso o provocar daños al producto.

INSPECCIÓN DE RUTINA

Antes de cada uso, inspeccione el estado general de la herramienta. Si se presenta alguna de las siguientes condiciones, no la utilice hasta que se hayan reemplazado las piezas o el afilador esté correctamente reparado.

Comprobar:

Herrajes sueltos o montaje inadecuado, desalineación o atascamiento de piezas móviles, cableado eléctrico dañado, piezas agrietadas o rotas, y cualquier otra condición que pueda afectar su funcionamiento seguro.

LIMPIEZA Y ALMACENAMIENTO

1. Después de cada operación, utilice una aspiradora para eliminar el polvo y las virutas de las superficies de la herramienta, la carcasa del motor y el área de aire. Mantenga las aberturas de ventilación libres de polvo y residuos para evitar el sobrecalentamiento del motor.
2. Limpie las superficies de la herramienta con un paño suave o un cepillo. Asegúrese de que no entre agua en la herramienta.
3. Periódicamente, retire la placa de garganta y la arandela del husillo inferior para eliminar cualquier acumulación de polvo en el área de la placa de garganta.

PRECAUCIÓN: La mayoría de los plásticos son susceptibles a sufrir daños con diversos tipos de disolventes comerciales. No utilice disolventes ni productos de limpieza que puedan dañar las piezas de plástico.

Algunos de estos incluyen, entre ellos: gasolina, tetracloruro de carbono, solventes de limpieza clorados y detergentes domésticos que contienen amoníaco.

1. Guarde la herramienta en un lugar limpio y seco, fuera del alcance de los niños. Guarde los accesorios de lijado lejos de temperaturas extremadamente altas o secas. No doble ni pliegue los manguitos de lijado.

LUBRICACIÓN

Todos los rodamientos de bolas están sellados y lubricados permanentemente. No se requiere lubricación adicional.

ELIMINACION DEL PRODUCTO

Las herramientas electricas usadas no deben desecharse con la basura domestica. Este producto contiene componentes electronicos que deben reciclarse. Por favor, llevalo a su punto de reciclaje local para una eliminacion responsable y minimizar su impacto ambiental.

Para evitar lesiones por un arranque accidental, apague el interruptor y retire siempre el enchufe de la fuente de alimentacion antes de realizar cualquier ajuste.

PROBLEM A	CAUSA DEL PROBLEMA	ACCION CORRECTIVA SUGERIDA
Sander lo hace no enciende	1、El cable de alimentación cable de extension está dañados o no está enchufados correctamente.2、La llave de seguridad se retina del interruptor de encendido.3、Interruptor de encendido defectuoso, motor o cableadefectuoso, cortocircuito o	1. Revise el cable de alimentación, el alargador, el enchufe y la toma de corriente Asegúrese de que la herramier está correctamente enchufada. La utilizes sialgún cable está dañado.2、Inserte la llave de seguridad el interruptor de encendido.3、Deje de utiliser la herramier
	conexiones sueltas. 4、Se disparó el disyuntor. 5、Escobillas de carbón desgastadas.	comúniquese con el servicios de atencion al cliente. Las reparaciones deben ser realizado por un先进技术 calificado. 4、Presione el disyuntor para reiniciarlo. 5、Reemplace las escobillas de carbón.
Motor se sobrecalienta.	1、Motor sobrecargado. 2、El cable de extension es demasiado largo y con un calibre insufiente. 3. No se usa el sistemas recolección de polvo.	1、Reducir la energia del motor reducir la presión sobre la pieza que se está lijía. 2、Utilice un cable de extensión calibre y longituduidecuadados o enchufe la herramipta directamente en el tomacorriente. 3、Utilice recolección de polvo.
Granos de lijado Se quita fácilmente.	1、La funda de lijado se ha almacenado en un entorno incorrecto. 2、El manguito de lijado es dañado o doblado	1、Guarde los accesos de lijoles de temperatas extremadamente calientes o secas. 2、Guarde los accesos de lijén posición horizontal, no doblados ni plegados.
Lijado profundo ranuras o cicatrices en pieza de trabajo.	5、El grano de la funda de lijado es demasiado grueso para el(PC)abajo deseado. 2、Pieza de trabajo lijada a ancho de la veta. 3、Demasiada fuerza de lijado. 4、La pieza de trabajo se mantuvoo quieta contra la superficie de lijado durante demasiado tiempo.	1、Utilice un accesorio de lijadragano más fino. 2、Lijar en el sentido de la ve la madera. 3、Reduzca la presión sobre la pieza de trabajo@mismas lija. 4、Mantenga la pieza de trabajo movimiento,misturas lijna en la manga de lijado.

Fabricante: Shanghaiimuxinmuyeyouxiangonsi

Direccion: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anah Lugar, Rancho Cucamonga, CA 91730

UK

REP
