Producttype	Gecombineerde spindel- en bandsliper
Voeding	Netspanning 230 V~50 Hz
Tafelhelling	0° tot 45° met inkepingen bij 15°, 22,5°, 30°
Schuurtrommeldiameters	19, 26, 38, 51 mm
Diameter fijne schuurhuls	13 mm
Korrel van meegeleverde hulzen	80
Inbegrepen accessoires	4 rubberen schuurrollen met huls korrel 80, 1 schuurhuls korrel 80 (13 mm), 1 bandschuureenheid met schuurband korrel 80, 5 tafelinserts, aanslag, steeksleutels, schroeven, moeren, ventilatorwiel
Veiligheid	Verplicht dragen van veiligheidsbril, stofmasker en gehoorbescherming. Voor elke instelling of wissel van accessoire de stekker eruit trekken. Geen handschoenen dragen.
Onderhoud	Regelmatig reinigen met stofzuiger en zachte doek. Geen oplosmiddelen gebruiken. De lagers zijn levenslang gesmeerd, geen extra smering nodig.
Reparatie	Reparatie alleen door een gekwalificeerde technicus. Gebruik uitsluitend identieke reserveonderdelen.
Fabrikant	Shanghaiuxinmuyeyouxiangonsi
Importeur (Australië)	SIHAO PTY LTD
Importeur (Verenigde Staten)	Sanven Technology Ltd

Veelgestelde vragen - BOSS200A Vevor

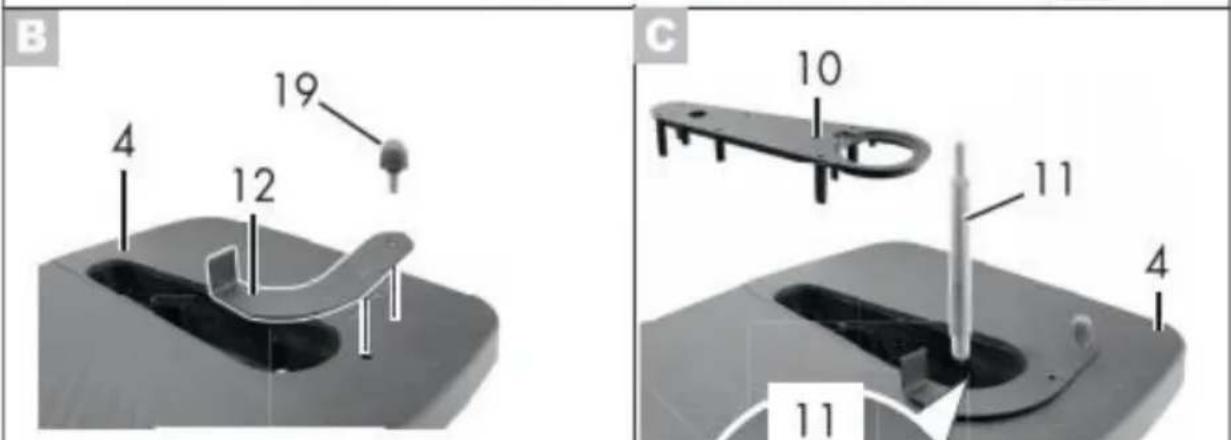

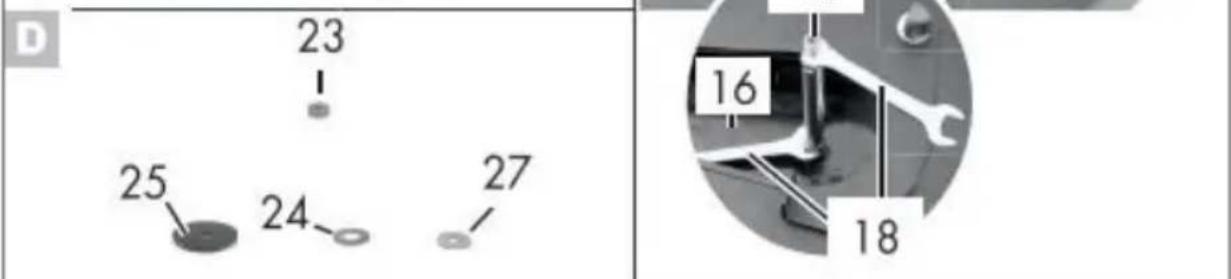

Hoe installeer ik de schuurtrums?

Verwijder de tafelinsert, bevestig de spindel met de twee steeksleutels (AF 13 en AF 10). Plaats het ventilatorwiel met de platte kant naar beneden, vervolgens de tafelinsert die overeenkomt met de trommeldiameter. Rijg de schuurtrommel op de spindel en draai de moer met de hand vast met de steeksleutel. De demontage gebeurt in omgekeerde volgorde.

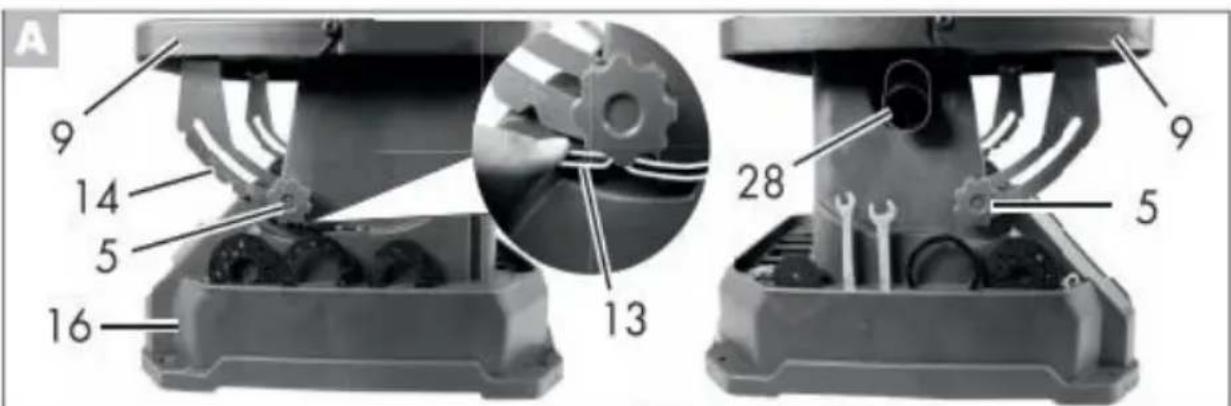

Hoe stel ik de tafelhoek in?

Draai de twee stervleugelmoeren aan weerszijden van het apparaat los. Kantel de draaitafel naar de gewenste hoek (0° tot 45°, met inkepingen bij 15°, 22,5°, 30°, 45°). Gebruik de hoekschaal als leidraad. Draai de moeren weer vast om de positie te vergrendelen.

Hoe gebruik ik de bandschuurfunctie?

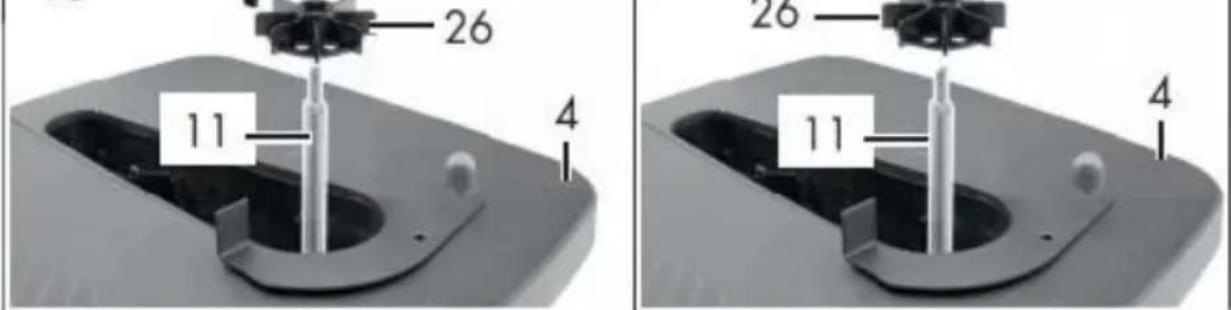

Verwijder de tafelinsert indien aanwezig. Plaats het ventilatorwiel op de spindel, bevestig vervolgens de bandschuureenheid op de spindel door deze goed uit te lijnen. Draai vast met de stervleugelmoer en zijn sluitring. Het bovenste uiteinde van de spindel moet net onder het uiteinde van de bandschuureenheid liggen voor een correcte installatie.

Welke beschermingsmiddelen zijn nodig?

Het is verplicht om veiligheidsbril met ANSI Z87.1-keuring en zijkapjes, gehoorbescherming en een stofmasker te dragen. Draag geen losse kleding, sieraden of handschoenen. Bind lang haar vast.

Wat te doen als de schuurmachine niet start?

Controleer eerst of het snoer en het verlengsnoer in goede staat zijn en correct zijn aangesloten. Zorg ervoor dat de veiligheidssleutel in de netschakelaar zit. Als het probleem aanhoudt, controleer dan de stroomonderbreker (druk om te resetten) en vervang de koolborstels als ze versleten zijn. Als niets werkt, neem dan contact op met de klantenservice voor reparatie door een gekwalificeerde technicus.

Hoe reinig ik de schuurmachine na gebruik?

Zet de machine uit en trek de stekker eruit. Gebruik een stofzuiger om stof en spanen te verwijderen van oppervlakken, motorhuis en werkgebied. Veeg de oppervlakken af met een zachte doek of een borstel. Laat geen water in het gereedschap binnendringen. Gebruik nooit oplosmiddelen (benzine, tetrachloorkoolstof, enz.) omdat deze plastic onderdelen kunnen beschadigen.

Hoe vervang ik een versleten schuurhuls?

Trek altijd de stekker uit de schuurmachine voor elke handeling. Verwijder de moer en de schuurtrommel. Verwijder de versleten huls en plaats de nieuwe huls (juiste korrel) op de trommel. Monteer de trommel weer op de spindel en draai de moer vast. Gebruik geen beschadigde of losse hulzen.

Kan ik metaal schuren met deze schuurmachine?

Nee, deze schuurmachine is uitsluitend ontworpen voor het schuren van hout en soortgelijke producten. Het schuren of slijpen van andere materialen zoals metaal kan leiden tot brand, letsel of beschadiging van het werkstuk en de machine. Gebruik het gereedschap volgens de instructies.

Hoe onderhoud ik de schuurmachine op de lange termijn?

Voer voor elk gebruik een routine-inspectie uit: controleer de aandraaiing van onderdelen, uitlijning, staat van het snoer en afwezigheid van scheuren. Na elk gebruik het gereedschap reinigen. De kogellagers zijn afgedicht en levenslang gesmeerd, geen extra smering nodig. Berg de machine op een schone, droge plaats op, buiten bereik van kinderen.

Wat te doen als de motor oververhit raakt?

Verminder de belasting door minder druk op het werkstuk uit te oefenen. Gebruik een verlengsnoer van de juiste dikte (dikte 14 of meer voor 150 voet) en de juiste lengte, of sluit rechtstreeks op een stopcontact aan. Zorg ervoor dat u een stofopvanger gebruikt om ophoping van stof in de motor te voorkomen.

GEBRUIKSAANWIJZING BOSS200A Vevor

Dit is de originele instructie. Lees alle instructies in de handleiding en lees ze zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruikershandleiding op een duidelijke manier te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neem ons niet kwalijk dat we u niet op de hoogte stellen van eventuele technologische of software-updates voor ons product.

	Waarschuwing: om het risico op letsel te verminderen, m gebruiker de gezruiksaanwijzing zorgvuldig lezen.
	Dit symbool, geplaatst voór een veiligheidsopmerking, duidt een voorzorgsmaatregel, waarschuwing of gevaar. Het nege van deze waarschuwing kan leiden tot een ongeval. Volg onderstaande aanbeveling om het risico op letsel, brand o elektrocutie te verminderen.
	CORRECTE VERWIJDERING Dit product valt onder de bepalingen van de Europese Ri 2012/19/EU. Het symbool met een doorgekruiste vuilnisbak aan dat het product in de Europese Unie geschaden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zichen gemarkeerd. Producte als zodenig zichen gemarkeerd,ogensnet met het normale worden weggegooid, maar要去en worden ingeleverd bij eeninzamelpunt voor recycling van elektrische en elektronische apparaten.
	Waarschuwing: Draag algtd een oogbescheming wonneer u product gebruikt.
	Waarschuwing: Draag gehoorbescheming wonneer u dit pro gebruikt.
	Waarschuwing: Draag algtd een stofmasker wonneer u dit product gebruikt.
	Waarschuwing - Haal de stekker UIT het stopcontact

SPECIFICATIES

Stroom	AC110-120V, 60 Hz, 450W S1	AC230V, 50 Hz, 450W S1
Snelheid zonderbelasting	2400 tspm ± 5%	2000 tspm ± 5%
Oscillaties	58 OPM
Spilmaat	1/2"
Schuurhulsmaten	1/2", 3/4", 1", 1-1/2", 2"
Maximalewerkstukhoogte	3-6/7"
Gewicht	37,5 pond (17 kg)

VEILIGHEIDSRICHTLIJNEN

WAARSCHUWING!

Lees alle veiligheidswaarschuwingen en instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig letsel.

VEILIGHEIDSRICHTLIJNEN - DEFINITIES

VEILIGHEID OP DE WERKPLEK

1. Zorg ervoor dat de werkplek schoon en goed verlicht is. Rommelige of donkere ruimtes zijn een bron van ongelukken.
2. Gebruik geen elektrisch gereedschap in explosieve atmosferen, zoals in de

aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die

het stof of de dampen kunnen doen ontbranden.

1. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

1. De stekker van elektrisch gereedschap moet in het stopcontact passen. Wijzig de stekker nooit op welke manier dan ook.

Gebruik geen adapterstekkers met geaarde elektrische gereedschappen.

Stekkers en stopcontacten die bij elkaar passen, verkleinen het risico op een elektrische schok.

1. Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op een elektrische schok als uw lichaam geaard is.
2. Stel elektrisch gereedschap niet bloot aan regen of vocht. Water dat in elektrisch gereedschap komt, verhoogt het risico op een elektrische schok.
3. Misbruik het snoer niet. Gebruik het snoer nooit om te dragen, te trekken of uit het stopcontact te halen.

Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende voorwerpen.

onderdelen. Beschadigde of in de knoop geraakte snoeren vergroten het risico op een elektrische schok.

1. Gebruik bij gebruik van elektrisch gereedschap buitenhuis een verlengsnoer dat geschikt is voor

buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.

1. Als het gebruik van elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar.

Een aardlekschakelaar (GFCI) beschermt de voeding. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

PERSOONLIJKE VEILIGHEID

1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik

Het bedienen van elektrisch gereedschap kan ernstig persoonlijk letsel tot gevolg hebben.

1. Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming.

Beschermingsmiddelen zoals een ademhalingsmasker, antislipschoenen en gehoorbescherming die geschikt zijn voor de juiste omstandigheden, verkleinen het risico op persoonlijk letsel.

1. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat.

Voordat u het gereedschap aansluit op de stroombron en/of accu, of voordat u het oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, kan ongelukken veroorzaken.

1. Verwijder eventuele afstelsleutels of moersleutels voordat u het elektrische gereedschap inschakelt.

Een sleutel of een sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.

1. Reik niet te ver. Zorg te allen tijde voor een goede houding en evenwicht. Dat zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
2. Kleed je goed. Draag geen losse kleding of sieraden. Houd je haar en kleding uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen

1. Indien er voorzieningen aanwezig zijn voor het aansluiten van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze correct zijn aangesloten en gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.

GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

1. Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal de klus beter en veiliger klaren, ongeacht de snelheid waarmee het werkt.
2. Gebruik het elektrische gereedschap niet als de schakelaar het niet aan- of uitzet.

Elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.

1. Koppel de stekker los van de stroombron en/of het batterijpakket van het elektrische gereedschap voordat u aanpassingen doet, accessoires verwisselt of

het opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op per ongeluk starten van het elektrische gereedschap.

1. Bewaar niet-gebruikte elektrische gereedschappen buiten het bereik van kinderen en laat ze niet onbeheerd achter.

personen die niet bekend zijn met het elektrische gereedschap of deze instructies voor het bedienen ervan

Elektrisch gereedschap. Elektrisch gereedschap is gevaarlijk in de handen van ongeschoolde gebruikers.

1. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen.

breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden

Gebruik. Laat het elektrische gereedschap repareren voordat u het gebruikt als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

1. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met

scherpe snijkanten blijven minder snel vastzitten en zijn gemakkelijker te controleren.

1. Gebruik het elektrische gereedschap, de accessoires en de bits, enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrische gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
2. Gebruik klemmen om uw werkstuk op een stabiel oppervlak vast te zetten. Houd een

Als u het werkstuk met de hand beweegt of uw lichaam gebruikt om het te ondersteunen, kunt u de controle verliezen.

1. ZORG ERVOOR DAT DE BESCHERMINGEN OP ZIJN PLAATS ZIJN EN IN GOEDE STAAT ZIJN.

DIENST

1. Laat uw elektrische gereedschap onderhouden door een gekwalificeerde reparateur die uitsluitend

identieke vervangingsonderdelen. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap gewaarborgd is.

onderhouden.

Sommige stoffen die vrijkomen bij elektrisch schuren, zagen, slijpen, boren en andere bouwactiviteiten kunnen chemicaliën bevatten, waaronder lood, waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken. Was uw handen na gebruik. Enkele voorbeelden van deze chemicaliën zijn:

• Lood uit loodhoudende verf.
• Kristallijn silica uit bakstenen, cement en andere metselproducten.
• Arseen en chroom uit chemisch behandeld hout.

Uw risico op deze blootstellingen varieert afhankelijk van hoe vaak u dit soort activiteiten uitvoert.

werk. Om uw blootstelling aan deze chemicaliën te verminderen, moet u in een goed geventileerde ruimte werken

met goedgekeurde veiligheidsuitrusting zoals stofmaskers die speciaal zijn ontworpen om

microscopische deeltjes.

VEILIGHEID VAN DE SPINDELSCHUURMACHINE

WAARSCHUWING!

Gebruik het elektrische gereedschap niet voordat u de volgende instructie en de waarschuwingslabels hebt gelezen en begrepen.

1. DOEL VAN HET GEREEDSCHAP. Deze schuurmachine is ontworpen om hout of houtachtige producten te schuren.

Alleen schuren of slijpen van andere materialen kan leiden tot brand, letsel of schade aan

het werkstuk. Het gebruiken van de machine voor een ander doel dan waarvoor deze is ontworpen, kan leiden tot ernstig letsel, schade aan de machine en verval van de garantie.

1. MACHINE MONTAGE. Voor een veilige werking moet de schuurmachine worden bevestigd.

gemonteerd op een vlakke en stabiele ondergrond of standaard.

3. PERSOONLIJKE VEILIGHEID

• Draag altijd een ANSI Z87.1-goedgekeurde bril met zijschermen en gehoorbescherming en een stofmasker.
• Draag geen losse kleding of sieraden, aangezien deze door het gereedschap naar binnen kunnen worden getrokken.

Bind lang haar terug.

• Draag GEEN handschoenen tijdens het bedienen van deze machine.
• ELEKTRISCHE SNOEREN. Houd snoeren uit de buurt van hitte, olie, scherpe randen en bewegende delen.

onderdelen van het gereedschap. Laat een elektricien beschadigde of versleten snoeren vervangen of repareren.

onmiddellijk.

1. INSPECTIE VAN GEREEDSCHAP EN ACCESSOIRES. Controleer voor gebruik het gereedschap en de accessoires.

accessoires op eventuele schade of ontbrekende onderdelen. Gebruik het gereedschap niet als een onderdeel beschadigd is.

Ontbrekend of beschadigd. Zorg ervoor dat alle afstellingen correct zijn en alle verbindingen goed vastzitten. Houd alle beschermkappen op hun plaats.

6. SCHUURACCESSOIRES

• Gebruik geen schuurhulzen of -trommels die beschadigd, gescheurd of los zitten. Vervang

Controleer versleten of beschadigde schuurhulzen voordat u ze gaat gebruiken.

• Haal altijd de stekker van het apparaat uit het stopcontact voordat u aanpassingen doet of schuurpapier, rubberen trommels of keelplaten vervangt.
• Gebruik altijd de keelplaat die overeenkomt met de diameter van de trommel om de kans op opening tussen de trommel en de opening van de keelplaat te verminderen; dit vermindert het risico op

persoonlijk letsel.

• Plaats alleen werkstukken die stevig genoeg zijn om de kracht van de schuurspindel te weerstaan.
• Controleer het werkstuk op onvolkomenheden, spijkers, nietjes, enz. voordat u gaat schuren. Schuur nooit materiaal met twijfelachtige onvolkomenheden of ingesloten vreemde voorwerpen.
• Zorg bij het schuren van een groot werkstuk voor extra ondersteuning. Schuur niet zonder ondersteuning. Schuur slechts een werkstuk tegelijk.
• VOORKOM ONGEWENSTE START. Zorg ervoor dat de aan/uit-schakelaar in de

Zet de schakelaar in de UIT-stand voordat u de stekker van het apparaat in het stopcontact steekt. Zorg er altijd voor dat de aan/uit-schakelaar

in de UIT-stand staat en de machine is losgekoppeld tijdens het schoonmaken, montage, installatiewerkzaamheden of wanneer ze niet in gebruik is.

1. Gebruik dit gereedschap niet voordat het volledig is gemonteerd en geïnstalleerd volgens de instructies.

Volg de instructies.

1. Verwijder schrootstukken en andere voorwerpen van de tafel en de schuur voordat u de schuurmachine AAN zet.

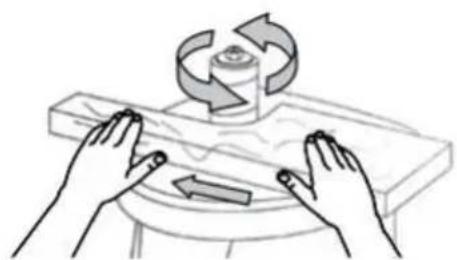

11. HET WERKSTUK INVOEREN

• Laat de spil op volle snelheid komen voordat u het werkstuk invoert. Schakel de machine niet in terwijl de schuurhuls contact maakt met het werkstuk.
• Let op de draairichting van de spindel (tegen de klok in). Voer alleen het werkstuk tegen de rotatie van de spindel in.
• Houd het werkstuk stevig vast en beweeg het lichtjes tegen de spindel. Geen kracht zetten.

Duw een werkstuk niet in het schuuroppervlak.

1. Raak geen bewegende onderdelen aan. Houd uw handen uit de buurt van de trommel tijdens gebruik. Als schoonmaken nodig is, gebruik dan een borstel om zaagsel en houtsnippers te verwijderen in plaats van uw handen.
2. Voer nooit uitzet-, montage- of opstelwerkzaamheden uit op de tafel terwijl de schuurmachine aan staat of in werking is.
3. Wacht na het uitschakelen van de schuurmachine tot de spindel volledig tot stilstand is gekomen voordat u het werkstuk aanraakt.
4. Schakel de machine altijd uit en haal de stekker uit het stopcontact voordat u deze reinigt of afstelt.

of het verwisselen van hulpstukken. Onbedoeld opstarten kan voorkomen worden als het gereedschap is aangesloten tijdens een accessoirewissel of -aanpassing.

1. REINIGING. Gebruik nooit oplosmiddelen om kunststof onderdelen te reinigen. Oplosmiddelen kunnen oplossen.

of het materiaal anderszins beschadigen. Gebruik alleen een zachte, vochtige doek om kunststof onderdelen schoon te maken.

1. VERVANGEN. Mocht er een onderdeel van uw schuurmachine ontbreken of beschadigd zijn,

Als het apparaat verouderd is of op welke manier dan ook defect raakt, zet de schakelaar uit en haalt u de stekker uit het stopcontact.

stopcontact. Vervang de ontbrekende, beschadigde of defecte onderdelen uitsluitend door identieke vervangingsonderdelen voordat u het apparaat weer in gebruik neemt.

Deze veiligheidsinstructies kunnen onmogelijk voor elk scenario waarschuwen dat zich kan voordoen.

Als u met dit gereedschap te maken krijgt, zorg er dan altijd voor dat u alert blijft en uw gezonde verstand gebruikt tijdens het gebruik.

1. GEPOLARISEERDE STEKKERS. Om het risico op een elektrische schok te verminderen, heeft dit apparaat een

gepolariseerde stekker (één pin is breder dan de andere). Deze stekker past slechts op één manier in een gepolariseerd stopcontact. Als de stekker niet volledig in het stopcontact past, draai hem dan om. Als hij nog steeds niet past, neem dan contact op met een gekwalificeerde elektricien om een geschikt stopcontact te installeren. Wijzig de stekker van het apparaat of het verlengsnoer op geen enkele manier.

1. Aardlekschakelaarbeveiliging (GFCI) moet worden

Op het circuit of het stopcontact dat voor dit elektrische gereedschap wordt gebruikt, moeten veiligheidsvoorzieningen worden aangebracht om het risico op een elektrische schok te verkleinen.

1. SERVICE EN REPARATIE. Om gevaar te voorkomen, mogen elektrische apparaten alleen

worden gerepareerd door een gekwalificeerde servicetechnicus met originele vervangingsonderdelen.

Zorg ervoor dat u bij gebruik van een verlengsnoer een snoer gebruikt dat zwaar genoeg is om de stroom te kunnen geleiden die uw product nodig heeft. Een klein snoer veroorzaakt een daling van de netspanning, wat resulteert in vermogensverlies en oververhitting. De onderstaande tabel toont de juiste maat

voor de snoerlengte en het ampère-vermogen. Gebruik bij twijfel een zwaarder snoer. Hoe kleiner de dikte, hoe zwaarder het snoer.

STROOMVERHOLDING	VEREISTE MAAT VOOR VERLENGSNOEREN
	25 voet	15 meter	100 voet	45 meter
4A	18 gauge	16 gauge	16 gauge	14 gauge

1. CONTROLEER HET VERLENGSNOER VOOR GEBRUIK. Zorg ervoor dat het verlengsnoer goed is aangesloten en in goede staat verkeert. Vervang een beschadigd verlengsnoer. Laat het altijd repareren door een gekwalificeerd persoon voordat u het gebruikt.
2. MAAK GEEN MISBRUIK VAN HET VERLENGSNOER. Trek niet aan het snoer om het los te koppelen.

Stopcontact; trek altijd aan de stekker. Haal het verlengsnoer uit het stopcontact voordat u het product loskoppelt van het verlengsnoer. Bescherm uw verlengsnoeren tegen scherpe voorwerpen, extreme hitte en vochtige/natte ruimtes.

1. GEBRUIK EEN APART ELEKTRISCH CIRCUIT VOOR UW GEREEDSCHAP. Dit circuit mag minimaal een draaddikte van 12 gauge hebben en moet worden beveiligd met een 15A-zekering met tijdvertraging.

Voordat u de motor op het elektriciteitsnet aansluit, moet u ervoor zorgen dat de schakelaar in de UIT-stand staat.

positie en de elektrische stroomsterkte is gelijk aan de stroomsterkte die op het motortypeplaatje staat vermeld. Werken met een lagere spanning zal de motor beschadigen.

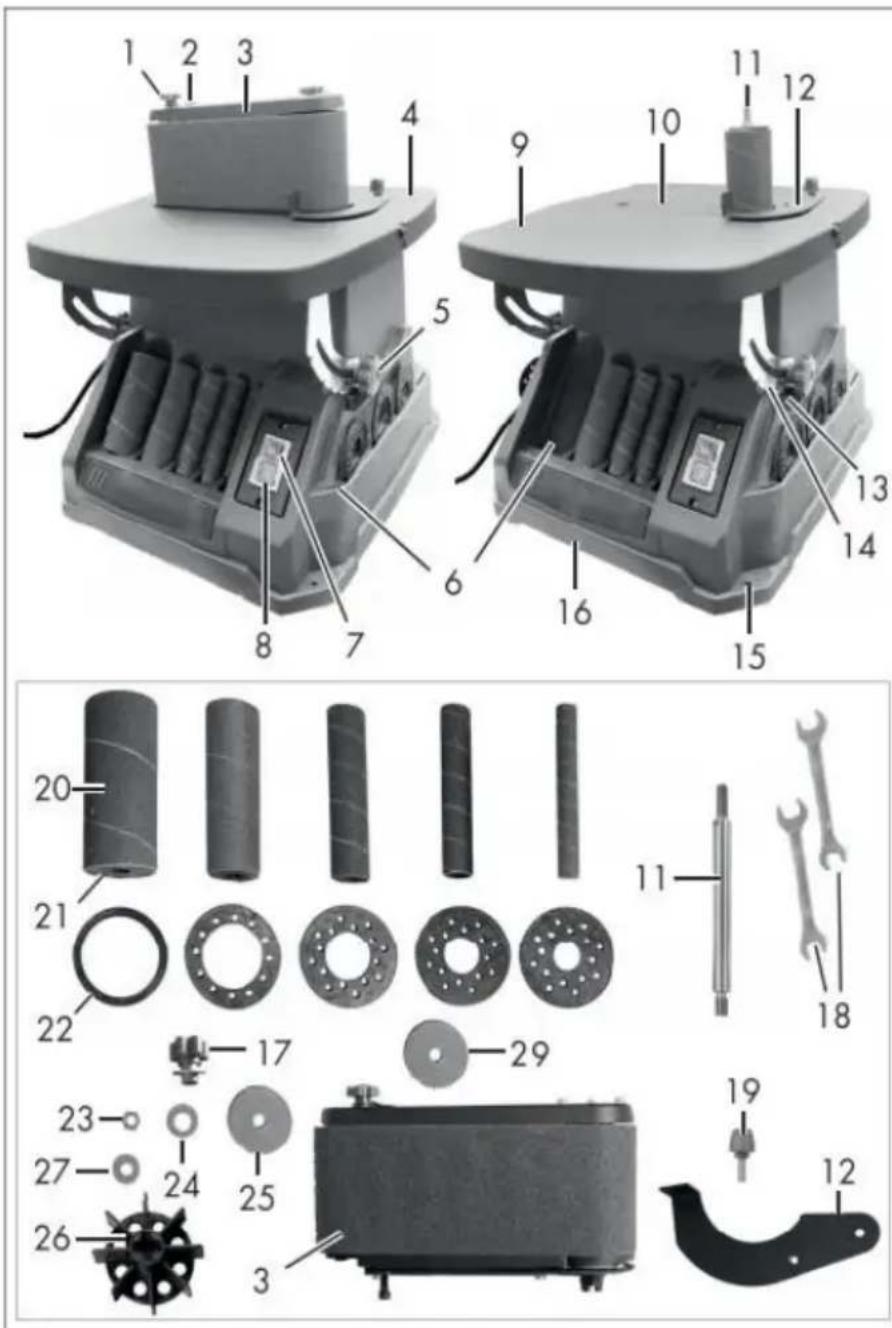

INHOUD VAN DE VERPAKKING

Voordat u de spindelschuurmachine gaat gebruiken, moet u de machine configureren door de

Geschikte schuurtrommel, schuurhuls, schuurplaat en spindelring voor uw toepassing. Controleer uw paklijst aan de hand van het onderstaande diagram. Neem contact op met onze klantenservice als een onderdeel beschadigd is of ontbreekt.

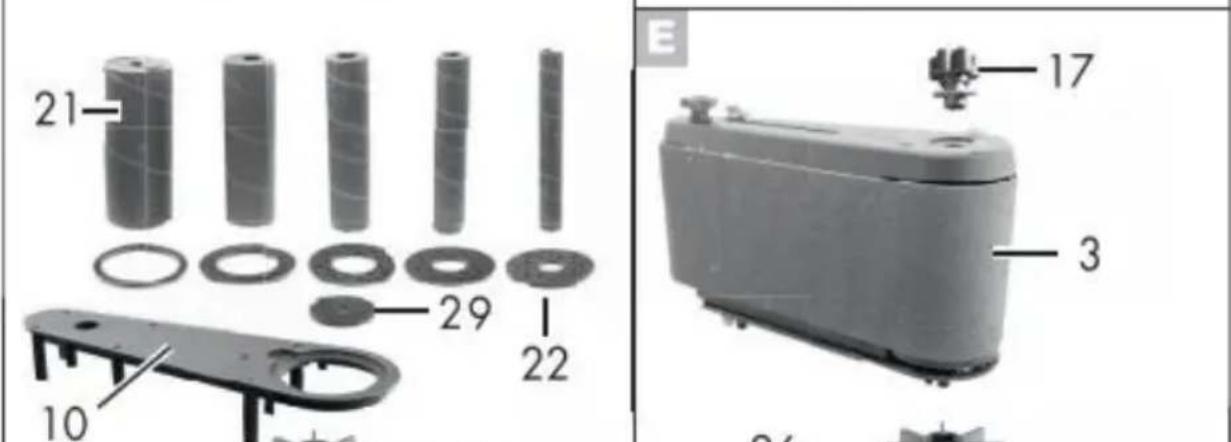

1 Stelschroef (bandloop) 2 Schuurbandhendel 3 Bandschuurmachine-eenheid 4 Werkbank 5 Stergreepmoer (hoekverstelling werkbank) 6 Opslag 7 Uit-schakelaar 8 Aan-schakelaar 9 Draaibare werkbank 10 Bankinzetstuk

11 Spindel 12 Werkstukstop 13 Kleine hendel (hoekverstelling) 14 Hoekschaal 15 Boorgat 16 Behuizing van het apparaat 17 Stergreepmoer (bandschuurunit), met ring 18 Steeksleutel 19 Schroef 20 Schuurhuls 21 Schuurrol 22 Bankinzetstuk 23 Moer 24 Ring 25 Ring 26 Ventilatorwiel 27 Ring 28 Zuigconnector 27 Ring

Pak het apparaat uit en controleer op volledigheid:

1x Spindelschuurmachine 4x Rubberen schuurrollen met schuurhuls (korrel 80), maat 19/26/38/51 mm 1x Schuurhuls (korrel 80), maat 13 mm 1x Bandschuurmachine met schuurband (korrel 80) 1x Werkstukstop 5x Bankinzetstukken 1x Bankinzetstuk (reeds geplaatst) 4x Ring 1x Moer 1x Schroef 1x Ventilatorwiel 1x Spindel 1x Stergreepmoer met ring

2x Steeksleutel 1x Gebruiksaanwijzing

BEDIENINGSINSTRUCTIES

WAARSCHUWING!

Sluit het gereedschap niet aan en schakel het niet in voordat het volledig is gemonteerd volgens de instructies.

Het niet opvolgen van de veiligheidsinstructies kan leiden tot ernstig persoonlijk letsel.

Raadpleeg de paklijst op pagina 8 om er zeker van te zijn dat u de juiste schuurplaten, trommels en ringen voor elke schuurhuls gebruikt. Om ervoor te zorgen dat het werkstuk goed wordt ondersteund en om de speling te minimaliseren, gebruikt u de schuurplaat die past bij de trommel en huls waarmee u gaat werken. De maat van de schuurplaat staat aangegeven op de bovenkant van de plaat.

LET OP: De kleinste maat schuurhuls is zonder trommel. Deze worden direct op de losse as geplaatst.

A: De draaibare werkbank verstellen

De draaibare werkbank (9) is traploos tot 45° kantelbaar. Voor eenvoudig afschuinen kan een van de instelbare vaste hoekrasters worden gekozen (0° / 15° / 22,5° / 30° / 45°).

Het opzetten van de draaibare werkbank

1. Draai de twee stergreepmoeren (5) aan de linker- en rechterkant van het apparaat los.
2. Stel de draaibare werkbank (9) in op de gewenste hoek.

De hoekschaal (14) op het apparaat kan worden gebruikt voor oriëntatie. 3. Draai de twee stergreepmoeren (5) aan de linker- en rechterkant van het apparaat vast.

Het vastzetten van de draaibare werkbank

1. Draai de twee stergreepmoeren (5) aan de linker- en rechterkant van het apparaat los.
2. Druk op de kleine hendel (13) onder de stergreepmoeren (5) aan de rechterkant van het apparaat.
3. Pak met de andere hand de draaibare werkbank (9) vast en draai deze in de richting van de behuizing van het apparaat (16).
4. Draai de twee stergreepmoeren (5) aan de linker- en rechterkant van het apparaat vast.

B: Monteren van de werkstukstop

1. Plaats de werkstukstop (12) op de werkbank (4).
2. Bevestig de werkstukaanslag (12) in het buitenste gat met de schroef (19)

C: Initiële montage

Verwijder het werkbankinzetstuk (10) uit de werkbank (4)

1. Bevestig de spindel (11) in het apparaat met behulp van de twee steeksleutels (18).

AF 13 om de as vast te houden die uit de behuizing van het apparaat komt, AF 10 voor het vastdraaien van de spindel (11).

Afhankelijk van het gewenste gebruik, ga verder met "Gebruik als spindelschuurmachine" of "Gebruik als bandschuurmachine".

D: Gebruik als spindelschuurmachine

1. Plaats het werkbankinzetstuk (10) in de werkbank (4).
2. Plaats het ventilatorwiel (26) met de platte kant naar beneden op de spindel (11).

Controleer of het goed vast zit.

Het kan zijn dat u het ventilatorwiel (26) handmatig een beetje moet draaien, zodat het goed zit.

1. Selecteer de juiste werkbankinzet (22) voor de schuurrol (21).

De maatvoering van de werkbankinzet en de schuurrol moeten overeenkomen. De maten van de werkbankinzetstukken zijn af te lezen op elke werkbankinzet. De maten van de schuurrollen staan vermeld onder de bijbehorende opbergruimte op het apparaat.

Plaats de bijpassende bankinzet (22) in de uitsparing van de bankinzet (10).

1. Plaats de schuurrol (21) op de spindel (11).
2. Draai de moer (23) met de steeksleutel (18) (AF 13) handvast op de spindel (11).

Het verwijderen gebeurt in omgekeerde volgorde.

E: Gebruik als bandschuurmachine

1. Verwijder indien nodig het werkbankinzetstuk (10) uit de werkbank (4).
2. Plaats het ventilatorwiel (26) met de platte kant naar beneden op de spindel (11).

Controleer of het goed vast zit.

Het kan zijn dat u het ventilatorwiel (26) handmatig een beetje moet draaien, zodat het goed zit.

1. Bevestig de bandschuureenheid (3) op de spindel (11).

Controleer of het goed vast zit.

Het kan zijn dat u de spindel (11) handmatig een beetje moet draaien, zodat de riem van de schuurunit (3) correct is geplaatst.

Door de schuurband hierheen te bewegen, beweegt de spindel (11).

Als het bovenste uiteinde van de spindel net onder het uiteinde van de bandschuureenheid zit, is deze correct geplaatst.

Controleer of de bandschuureenheid correct is geplaatst.

1. Bevestig de bandschuureenheid (3) met de stergreepmoer met ring (17).

Het verwijderen gebeurt in omgekeerde volgorde.

BEDIENING VAN DE SPINDELSCHUURMACHINE

1. Zorg ervoor dat de machine veilig is vastgemonteerd en alle accessoires correct zijn geïnstalleerd volgens de instructies op pagina 9-10.
2. Steek de stekker in het stopcontact en zet de schuurmachine AAN. Laat de spil op volle snelheid komen.
3. Houd het werkstuk stevig vast met beide handen voor maximale controle. Beweeg het werkstuk langzaam tegen de rotatie van de spindel.

OPMERKING: De spindel draait tegen de klok in. Beweeg het werkstuk van links naar rechts. Als u het werkstuk in de tegenovergestelde richting beweegt, kunnen de krachten van de draaiende schuurhuls het werkstuk van de schuurhuls afwerpen of doen stuiteren, wat tot verwondingen kan leiden.

1. Oefen neerwaartse druk uit op het werkstuk tegen de tafel en beweeg het voorzichtig langs de schuurhuls tot de gewenste ronding is bereikt. Forceer het werkstuk niet tegen de schuurhuls.
2. Wanneer u klaar bent, schakelt u de schuurmachine uit en wacht u tot de spindel volledig tot stilstand is gekomen.
3. Verwijder de veiligheidssleutel en haal de stekker van de machine uit het stopcontact. Volg de onderhoudsinstructies op de volgende pagina om uw schuurmachine te reinigen en te onderhouden.

ONDERHOUD

WAARSCHUWING!

Om ongelukken te voorkomen, schakelt u het gereedschap uit en haalt u de stekker uit het stopcontact voordat u het reinigt, afstelt, onderhoudt of smeert.

WAARSCHUWING!

Elke poging om elektrische onderdelen van dit gereedschap te repareren of te vervangen kan gevaarlijk zijn. Onderhoud van het gereedschap moet worden uitgevoerd door een gekwalificeerde technicus. Gebruik bij onderhoud uitsluitend identieke vervangende onderdelen. Het gebruik van andere onderdelen kan gevaarlijk zijn of tot productstoringen leiden.

ROUTINEMATIGE INSPECTIE

Controleer voor elk gebruik de algemene staat van het gereedschap. Als een van de volgende condities zich voordoet, gebruik het dan niet totdat onderdelen zijn vervangen of de slijper correct is gerepareerd.

Controller op:

• Losse hardware of onjuiste montage,
• Verkeerde uitlijning of vastlopen van bewegende delen,
• Beschadigde kabel/elektrische bedrading,
• Gebarsten of gebroken onderdelen, en
• Elke andere omstandigheid die de veilige werking ervan kan beïnvloeden

REINIGING & OPSLAG

1. Gebruik na elke bewerking een stofzuiger om stof en spanen van de gereedschapsoppervlakken, de motorbehuizing en het werkgebied te verwijderen. Houd de ventilatieopeningen vrij van stof en vuil om oververhitting van de motor te voorkomen.
2. Veeg de oppervlakken van het gereedschap schoon met een zachte doek of borstel. Zorg ervoor dat er geen water in het gereedschap komt.
3. Verwijder regelmatig de keelplaat en de onderste spindeling en verwijder eventueel opgehoopt stof in het keelplaatgebied.

LET OP: De meeste kunststoffen zijn gevoelig voor beschadiging door diverse soorten commerciële oplosmiddelen. Gebruik geen oplosmiddelen of reinigingsmiddelen die de kunststof onderdelen kunnen beschadigen.

Enkele hiervan zijn onder meer (maar niet uitsluitend): benzine, tetrachloorkoolstof, gechloreerde reinigingsmiddelen en huishoudelijke schoonmaakmiddelen die ammoniak bevatten.

1. Bewaar het gereedschap op een schone en droge plaats, buiten het bereik van kinderen. Bewaar schuuraccessoires uit de buurt van extreem hoge/droge temperaturen. Buig of vouw de schuurhulzen niet.

SMERING

Gebruikt elektrisch gereedschap mag niet met het huisvuil worden weggegooid. Dit product bevat elektronische componenten die gerecycled moeten worden. Breng dit product naar uw lokale recyclingbedrijf voor verantwoorde verwerking om de impact op het milieu te minimaliseren.

Om letsel door onbedoeld starten te voorkomen, dient u de schakelaar uit te schakelen en altijd de stekker uit het stopcontact te halen voordat u aanpassingen doorvoert.

PROBLEM	PROBLEM OORZAAK	VOORGESTELDE CORRIGERENDE MAATREGELEN
Sander doet nicht inschakelen.	1. Het netsnoor of verlengsnoer is beschadigd nicht goed aangesloten. 2. De veiligheidssleutel is ui de aan/uit-schakelaar verwijderd. 3. Defecte netschakelaar, defecte motor of bedrading, kortsluiting of losse	1. Controleer het netsnoor, het verlengsnoer, de stekker en he stopcontact. Zorg ervoor dat he gereedschap goed is aangeslote Gebruik het apparaat Niet als snoer beschadigd is. 2. Steek de veiligheidssleutel in aan/uit-schakelaar. 3. Stop met het gebruik van H
	verbindingen. 4. De stroomonderbreker is geactiveerd. 5. Versleten koolborstels.	gereedschap en neem contact met de klantenservice. Reparati moeten worden uitgevoerd door een gekwalificeerde technicus. 4. Druk op de stroomonderbrek om te resetten. 5. Koolborstels verrangen.
Motor oververhit raakt.	1. Motor overbelast. 2. Verlengsnoer is te lang heeft een verkeerde maat. 3. Stofafzuiging worden nicht gezruikt.	1. Verminder de belasting van motor - verlaag de druk op het te schuren werkstuk. 2. Gebruik een verlengsnoer m de juiste maat en lenghte of st de stekker van het gereedscha rechtstreeks in het stopcontact. 3. Gebruik stofafzuiging.
Schuurkorr els gemakkelijk af te wrijven.	1. De schuurhuls is in een verkeerde omgeving bewaard 2. De schuurhuls is beschad of bevouwen	1. Bewaar schuraccessoires op een plek waar ze Niet worden bloatgesteld aan extreem hoge droge temperaturen. 2. Bewaar schuraccessoires pl dus nicht gebogen of bevouwen
Diep schuren groeven of littekens in werkstuk.	7. De korrel van de schuurhuls is te grof voor h gewenste resultaat. 2. Werkstuk geschuurd dwar op de nerf. 3. Te veel schuurkracht. 4. Werkstuk te lang stilgehonden gegen het schuuroppervlak.	1. Gebruik een schuraccessoire met een fijnere korrel. 2. Schuur met de nerf van he mee. 3. Verminder de druk op het werkstukijdens het schuren. 4. Houd het werkstuk in beweg terwijl u schuurt op de schuur

Fabrikant: Shanghai Imuxin Muye Youxiang Gongsi Adres: Shuangchenglu 803 nong 11 hao 1602A-1609 shi, Baoshan Qu, Shanghai 200000 CN.

Geïmporteerd door AUS: SIHAO PTY LTD. 1 ROKEVA

STREET EASTWOOD

NSW 2122 Australië

Geïmporteerd door de VS: Sanven Technology Ltd. Suite 250, 9166

Anaheim

Plaats, Rancho Cucamonga, CA 91730
