Type de produit	Support de tondeuse
Marque	Vevor
Modèle	6604
Type de montage	Montage sur pied ou montage mural
Capacité de charge maximale	22 lb par fente (66 lb au total)
Hauteur totale du produit	1190 ± 10 mm
Nombre de fentes	3
Matériau principal	Acier
Serrure intégrée	Serrure à code 3 chiffres, réglable
Accessoires inclus	Poteaux, cadres de support, crochet de corde, serrures, boulons, écrous, joints, ressort, goupille, chevilles d'expansion, vis autotaraudeuses, manuel
Nombre de pièces	17 (dont visserie)
Type de vis incluses	Boulon M10x85, M10x40, M8x80 ; écrous M10, M8 ; vis autotaraudeuses à six pans creux
Nombre de crochets	1 crochet de corde
Nombre de joints	3 (1 grand joint, 2 joints en caoutchouc)
Ressort inclus	1 ressort
Goupille en R	1
Applications	Remorque ouverte, poteau mural en bois, mur en béton massif
Entretien recommandé	Vérifier les vis tous les 2 mois, repeindre les parties écaillées
Consignes de sécurité	Porter des lunettes de sécurité, vérifier l'emplacement des conduites avant perçage
Utilisation prévue	Rangement de tondeuse à gazon
Garantie	Assistance technique via www.vevor.com/support

FOIRE AUX QUESTIONS - 6604 Vevor

Quel est le poids maximum supporté par le support de tondeuse Vevor 6604 ?

Le poids maximum est de 22 lb par fente, soit un total de 66 lb pour les 3 fentes.

Comment installer le support de tondeuse sur un mur en béton ?

Percez des trous de Φ12x50 mm, insérez les chevilles d'expansion, puis fixez le cadre de support avec les boulons M10x40 et écrous M10. Montez ensuite le support sur le cadre.

Comment régler la serrure à code du support Vevor 6604 ?

Tirez la manille vers le haut pour ouvrir, tournez-la de 90° dans le sens inverse des aiguilles d'une montre et appuyez à fond. Composez votre nouveau code sur les cadrans, puis relâchez la manille. Le code d'usine est 0-0-0.

Quels outils sont nécessaires pour assembler le support ?

Les outils ne sont pas inclus. Vous aurez besoin de clés pour les boulons M8 et M10, d'une perceuse pour les murs en béton, et d'un tournevis pour les vis autotaraudeuses.

Le support peut-il être monté au sol ?

Oui, le support peut être monté sur pied (montage au sol) ou sur mur. Le manuel décrit les deux méthodes.

Comment entretenir le support pour éviter la rouille ?

Vérifiez les vis tous les 2 mois et resserrez si nécessaire. Si la peinture est écaillée, repeignez rapidement les zones touchées avec une peinture antirouille.

Quelles sont les consignes de sécurité à respecter ?

Portez toujours des lunettes de sécurité. Avant de percer, vérifiez l'emplacement des conduites de frein et du câblage électrique sous la remorque.

Le support est-il compatible avec toutes les tondeuses ?

Le support convient aux tondeuses dont le poids par fente ne dépasse pas 22 lb. Vérifiez les dimensions de votre tondeuse par rapport à l'espacement des fentes.

Comment fixer le crochet de corde ?

Le crochet de corde se monte à l'endroit de votre choix à l'aide de la goupille en R, du ressort, du grand joint, des boulons M8x80 et des écrous M8. La corde n'est pas incluse.

Où trouver l'assistance technique pour ce produit ?

L'assistance technique et le certificat de garantie électronique sont disponibles sur le site www.vevor.com/support.

MODE D'EMPLOI 6604 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

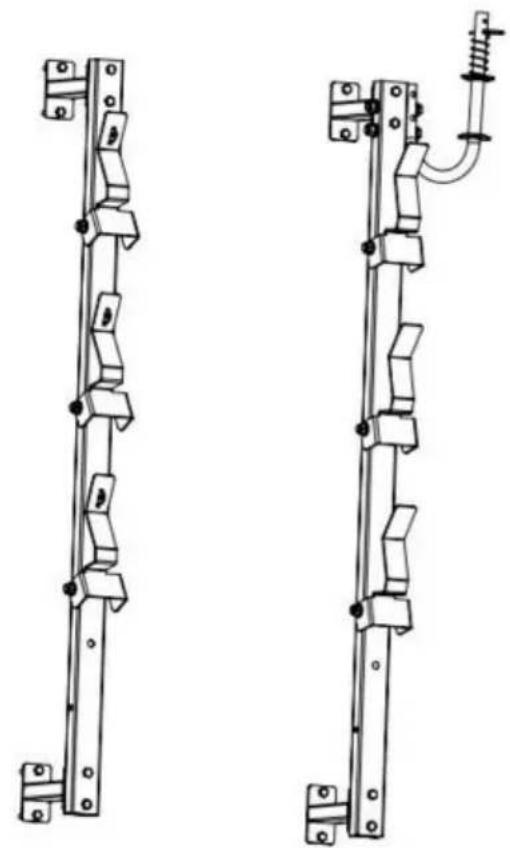

SUPPORT DE TONDEUSE

MODÈLE : 6604

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

SUPPORT DE TONDEUSE

MODÈLE : 6604

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

CONSIGNES DE SÉCURITÉ

1. Portez toujours des lunettes de sécurité lorsque vous utilisez des outils électriques.
2. Vérifiez sous la remorque et/ou le garde-boue l'emplacement des conduites de frein et câblage électrique, etc., avant de percer des trous. Tout dommage à la remorque

lors de l'installation, c'est la seule responsabilité de l'installateur.

1. En raison des nombreuses façons différentes de construire des remorques, le matériel requis la fixation du rack n'est pas incluse et doit être fournie par l'utilisateur.

2. Préparez vous-même les outils nécessaires à l'installation.

MODÈLE ET PARAMÈTRES

Modèle	6604
	Montage sur pied ou montage muralType de montage
Fente 3
Capacité de charge maximale	22 lb / fente
Hauteur totale du produit	1190±10mm

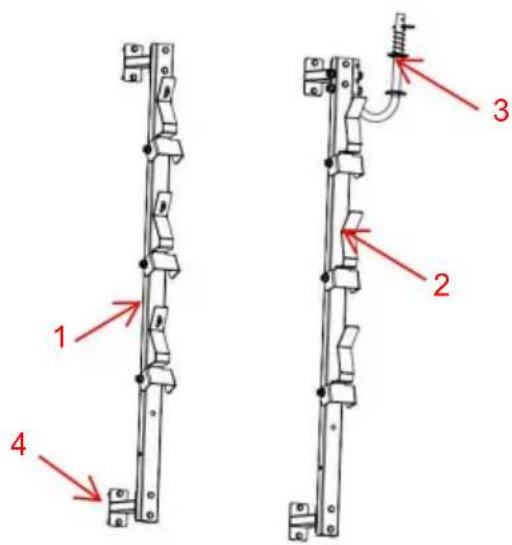

SCHÉMA DE STRUCTURE

1. Support de verrouillage 2. Poteau de compression 3. Crochet de corde 4. Cadre de support

COMPOSANTS

Non.	Image	Nom	Quantité
1		Poteau de verrouillage	1
2		Poteau de compression	1
3		Cadre de support	4
4		Crochet de corde	1
5		Serrure à code	3
6		Grand joint	1
7		Printemps	1
8		Broche en R	1
9		Joint en caoutchouc	2
10		Boulon (M8*80)	2
11		Écrou (M8)	2
12		Boulon (M10*85)	4
13		Écrou (M10)	12
14		Fiche d'extension	8
15		Vis autotaraudeuse à six pans creux	8
16		Boulon (M10*40)	8
17		Manuel d'utilisation	1

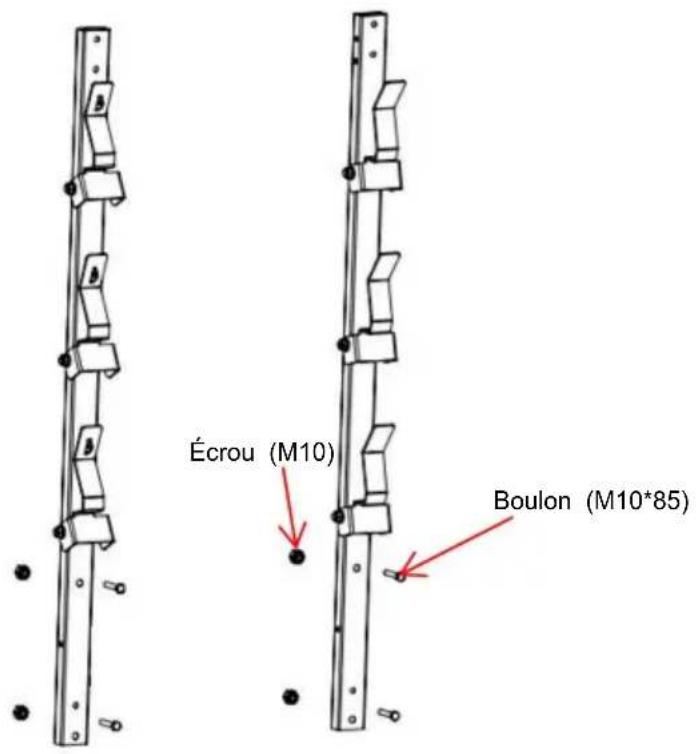

MONTAGE ET UTILISATION

REMARQUE : il existe trois scènes d'application.

A : Pour la remorque ouverte

B : Installation sur poteau mural en bois

Étape 1 : Installez le cadre de support sur le poteau.

Étape 2 : Installez le SUPPORT DE TONDEUSE comme indiqué ci-dessous.

C : Installation sur murs en béton massif

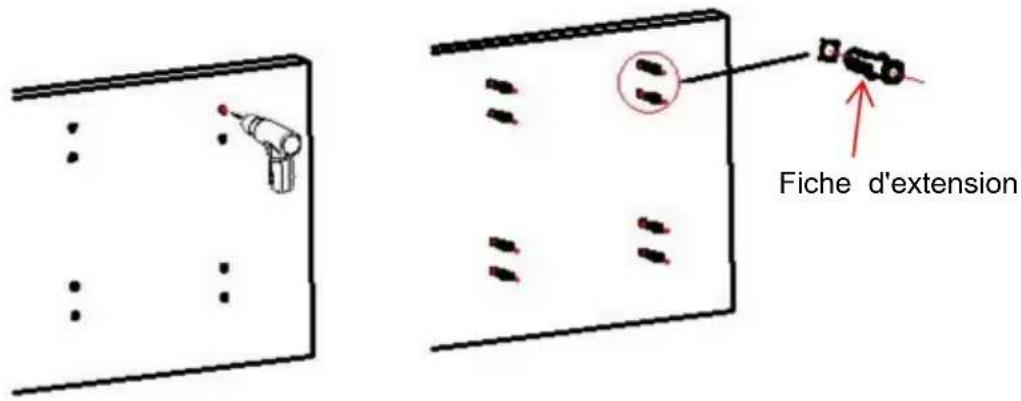

Étape 1 : Percez des trous (Φ12x50 mm) dans le mur. Après avoir éliminé la terre résiduelle du trou, enfoncez complètement le bouchon d'expansion dans le trou.

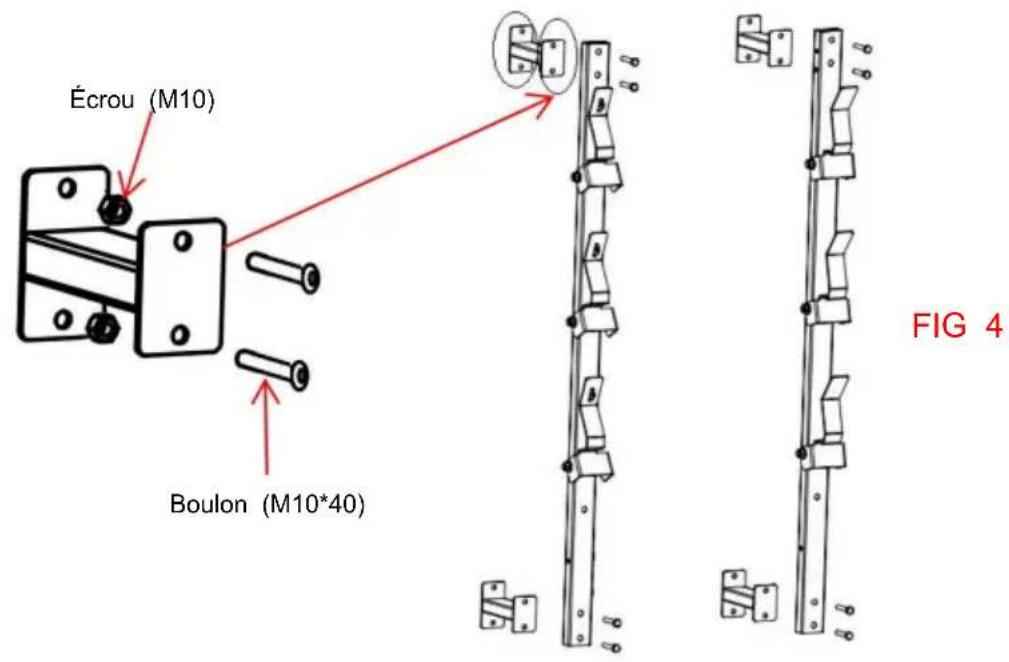

Étape 2 : Installez le cadre de support sur le poteau comme illustré sur la figure 4.

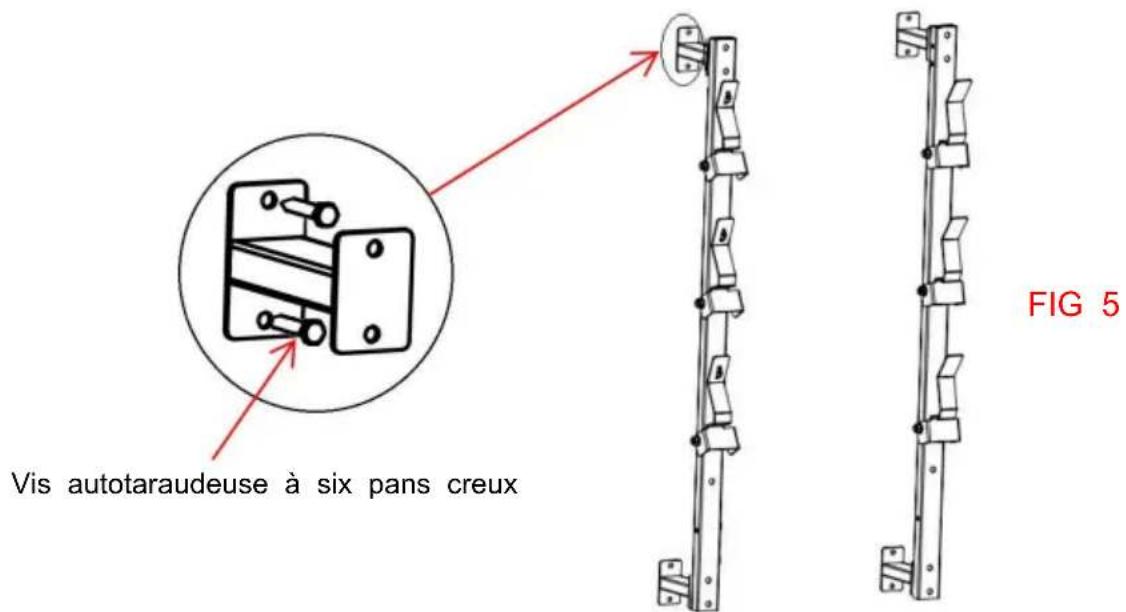

Étape 3 : Installez le SUPPORT DE TONDEUSE comme illustré sur la FIG 5.

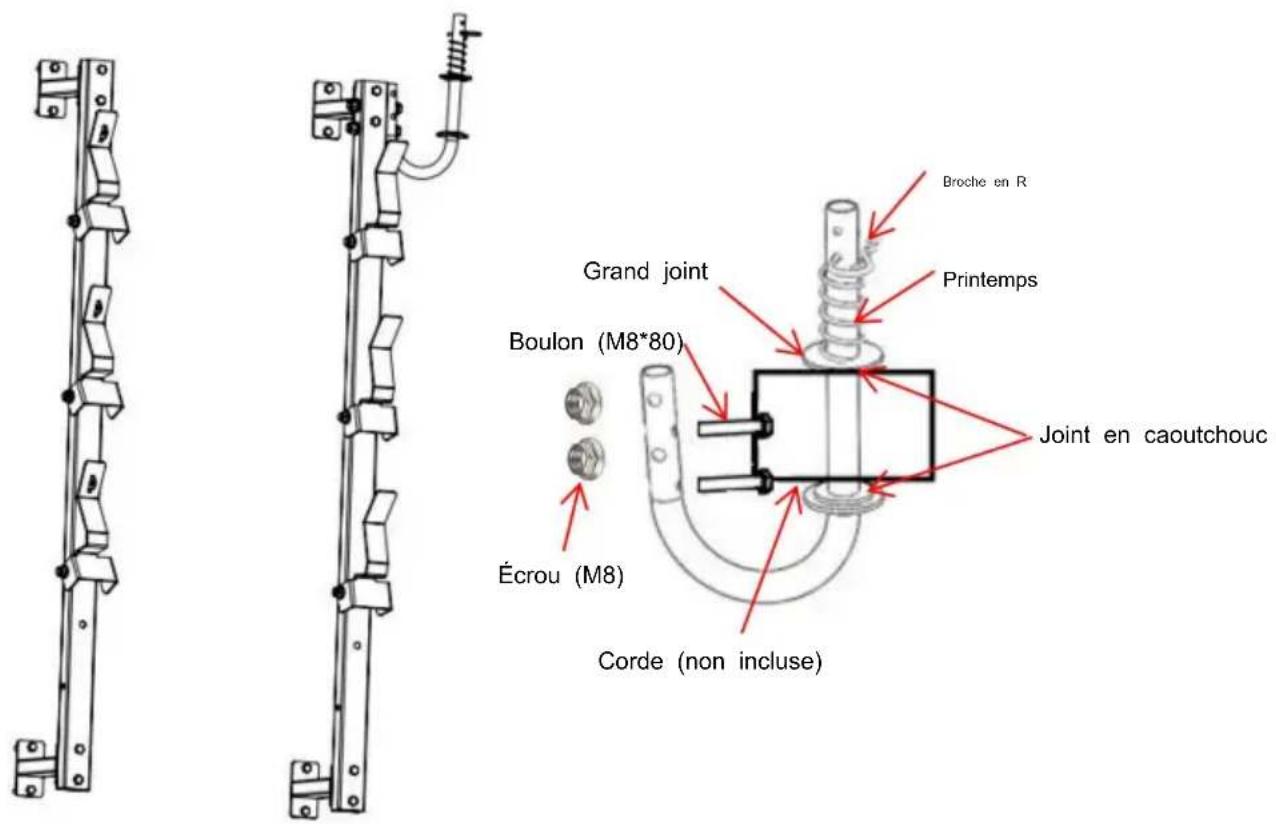

D : Montage du crochet de corde à l'endroit qui convient à vos besoins.

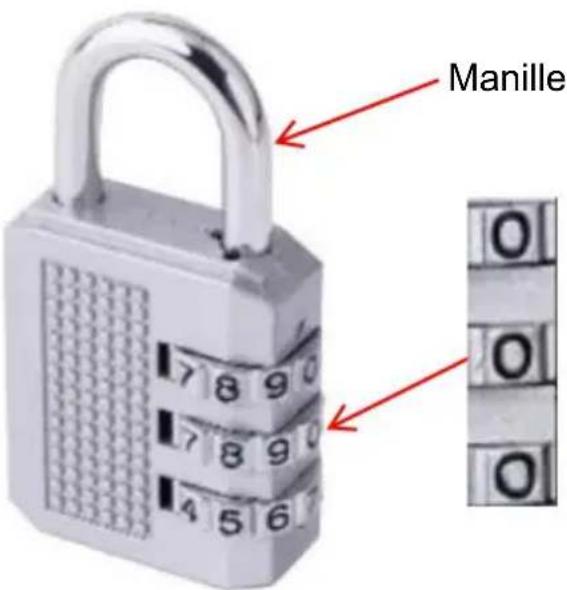

INSTRUCTIONS POUR LA SERRURE CODEE La

serrure s'ouvre au numéro d'origine 0-0-0, aligné avec la ligne d'indication. (Même si les cadrans peuvent être positionnés à des numéros différents.)

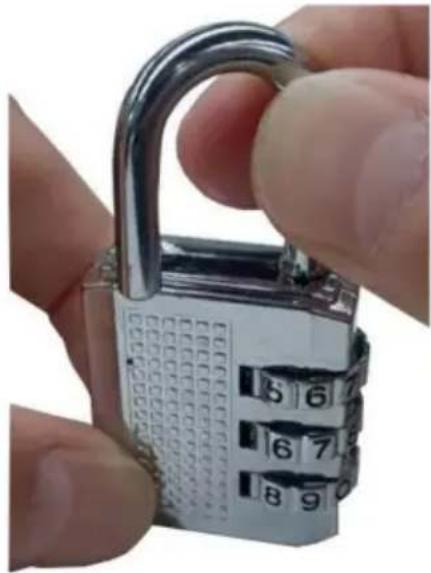

Pour définir votre combinaison personnelle, suivez ces étapes :

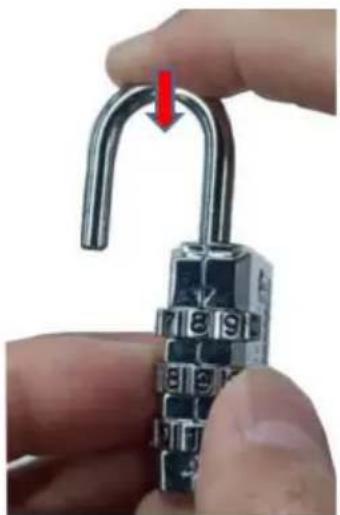

1. Tirez la manille vers le haut pour ouvrir le cadenas.

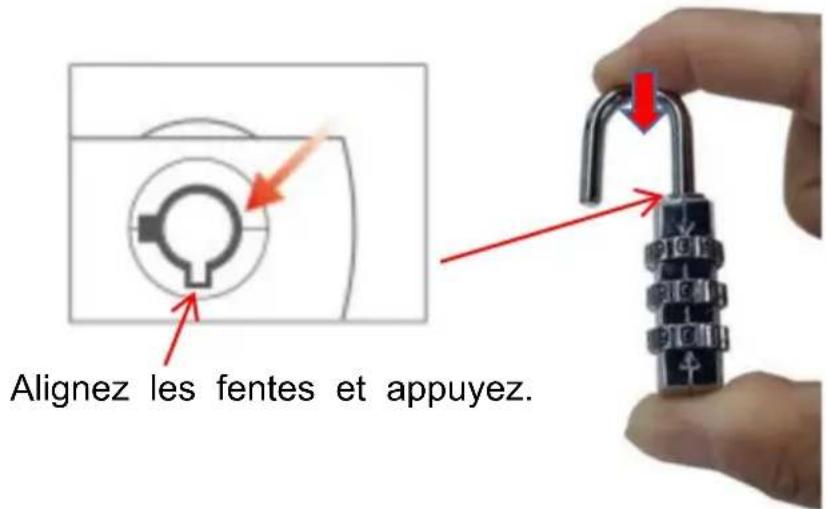

1. Faites pivoter la manille de 90° dans le sens inverse des aiguilles d'une montre et appuyez à fond.

(Remarque : continuez d'appuyer jusqu'à ce que le mot de passe soit modifié.)

1. Définissez votre propre combinaison en tournant les cadrans.

Continuez à appuyer jusqu'à ce que le le mot de passe est changé.

1. Remettez la manille en place normalement. Le réglage est alors terminé.

1. Ne pas surcharger.
2. Veuillez vérifier et confirmer si les vis sont desserrées tous les deux mois.
3. Si une partie de la peinture est cassée, veuillez réparer la peinture dès que possible. possible d'empêcher la rouille.
