6604 - Utensile elettrico Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto per tosaerba
Marca	Vevor
Modello	6604
Tipo di montaggio	Montaggio a piedistallo o montaggio a parete
Capacità di carico massima	22 lb per fessura (66 lb in totale)
Altezza totale del prodotto	1190 ± 10 mm
Numero di fessure	3
Materiale principale	Acciaio
Serratura integrata	Serratura a codice 3 cifre, regolabile
Accessori inclusi	Pali, telai di supporto, gancio per corda, serrature, bulloni, dadi, guarnizioni, molla, spina, tasselli ad espansione, viti autofilettanti, manuale
Numero di pezzi	17 (di cui bulloneria)
Tipo di viti incluse	Bullone M10x85, M10x40, M8x80; dadi M10, M8; viti autofilettanti a brugola
Numero di ganci	1 gancio per corda
Numero di guarnizioni	3 (1 guarnizione grande, 2 guarnizioni in gomma)
Molla inclusa	1 molla
Spina a R	1
Applicazioni	Rimorchio aperto, palo a parete in legno, muro in cemento armato
Manutenzione consigliata	Controllare le viti ogni 2 mesi, verniciare le parti scrostate
Norme di sicurezza	Indossare occhiali di sicurezza, verificare la posizione dei tubi prima di forare
Uso previsto	Ripostiglio per tosaerba
Garanzia	Assistenza tecnica tramite www.vevor.com/support

Domande frequenti - 6604 Vevor

Qual è il peso massimo supportato dal supporto per tosaerba Vevor 6604?

Il peso massimo è di 22 lb per fessura, per un totale di 66 lb per le 3 fessure.

Come installare il supporto per tosaerba su un muro in cemento?

Praticare fori di Φ12x50 mm, inserire i tasselli ad espansione, quindi fissare il telaio di supporto con i bulloni M10x40 e i dadi M10. Montare quindi il supporto sul telaio.

Come regolare la serratura a codice del supporto Vevor 6604?

Tirare la leva verso l'alto per aprire, ruotarla di 90° in senso antiorario e premere a fondo. Impostare il nuovo codice sui quadranti, quindi rilasciare la leva. Il codice di fabbrica è 0-0-0.

Quali strumenti sono necessari per assemblare il supporto?

Gli strumenti non sono inclusi. Avrete bisogno di chiavi per i bulloni M8 e M10, di un trapano per i muri in cemento, e di un cacciavite per le viti autofilettanti.

Il supporto può essere montato a terra?

Sì, il supporto può essere montato su piedistallo (montaggio a terra) o su muro. Il manuale descrive entrambi i metodi.

Come mantenere il supporto per evitare la ruggine?

Controllare le viti ogni 2 mesi e stringere se necessario. Se la vernice è scrostata, verniciare rapidamente le aree interessate con vernice antiruggine.

Quali sono le norme di sicurezza da rispettare?

Indossare sempre occhiali di sicurezza. Prima di forare, verificare la posizione delle tubazioni dei freni e dei cavi elettrici sotto il rimorchio.

Il supporto è compatibile con tutti i tosaerba?

Il supporto è adatto per tosaerba con peso per fessura non superiore a 22 lb. Verificare le dimensioni del tosaerba rispetto alla distanza tra le fessure.

Come fissare il gancio per corda?

Il gancio per corda si monta nel punto desiderato utilizzando la spina a R, la molla, la guarnizione grande, i bulloni M8x80 e i dadi M8. La corda non è inclusa.

Dove trovare l'assistenza tecnica per questo prodotto?

L'assistenza tecnica e il certificato di garanzia elettronico sono disponibili sul sito www.vevor.com/support.

MANUALE UTENTE 6604 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

PORTA-TRIMMER

MODELLO: 6604

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non necessariamente intende coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

PORTA-TRIMMER

MODELLO: 6604

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

1. Indossare sempre occhiali protettivi quando si utilizzano utensili elettrici.
2. Controllare sotto il rimorchio e/o il parafango la posizione delle linee dei freni e cablaggio elettrico ecc., prima di praticare fori. Eventuali danni al rimorchio

durante l'installazione è di esclusiva responsabilità dell'installatore.

1. A causa dei diversi modi in cui vengono costruiti i rimorchi, l'hardware necessario per il fissaggio del portapacchi non è incluso e deve essere fornito dall'utente.
2. Preparare autonomamente gli strumenti necessari per l'installazione.

MODELLO E PARAMETRI

	6604Modello
Tipo di montaggio Montato	in piedi o montato a parete
Fessura 3
Capacità di carico massima	22 libbre / Slot
Altezza totale del prodotto	1190±10mm

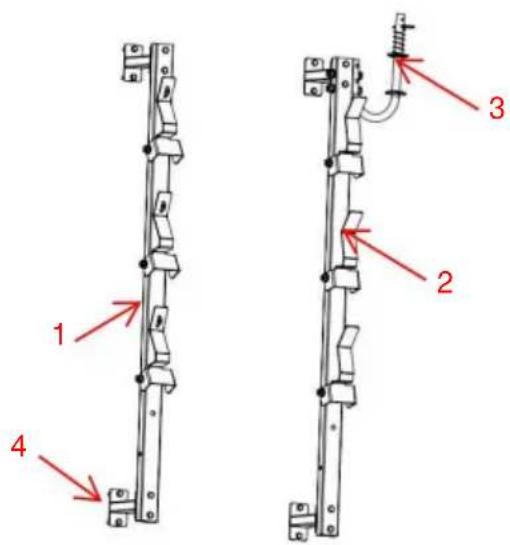

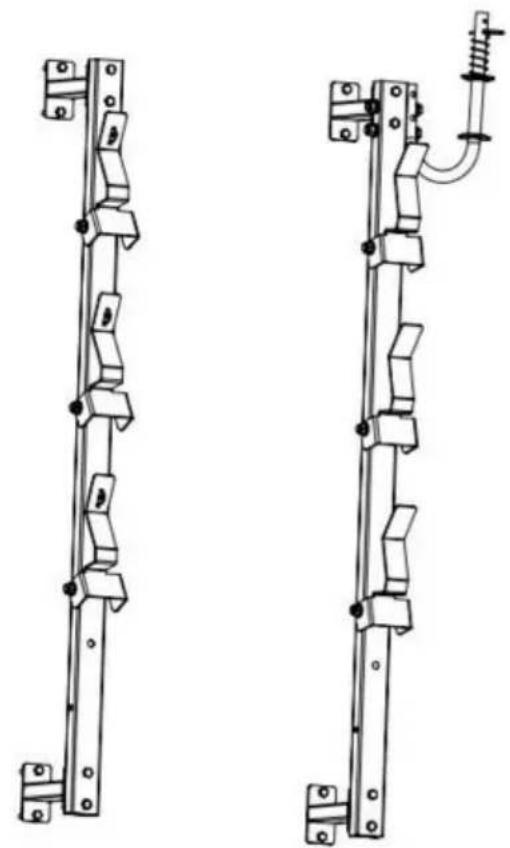

SCHEMA DELLA STRUTTURA

1. Staffa di bloccaggio 2. Palo di compressione 3. Gancio per corda 4. Telaio di supporto

COMPONENTI

NO.	Immagine	Nome	Quantità
1		Palo di bloccaggio	1
2		Palo di compressione	1
3		Telaio di supporto	4
4		Gancio per corda	1
5		Serratura codificata	3
6		Guarnizione grande	1
7		Primavera	1
8		Perno R	1
9		Guarnizione in gomma	2
10		Bullone (M8*80)	2
11		Dado (M8)	2
12		Bullone (M10*85)	4
13		Dado (M10)	12
14		Spina di espansione	8
15		Vite autofilettante esagonale	8
16		Bullone (M10*40)	8
17		Manuale d'uso	1

MONTAGGIO E UTILIZZO

NOTA: sono disponibili tre scenari applicativi.

A: Per il trailer aperto

B: Installazione su palo di legno

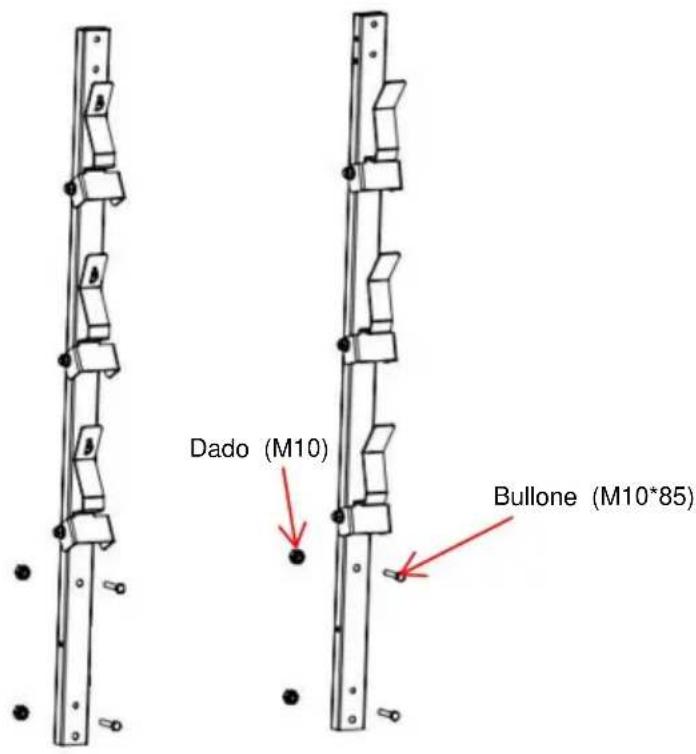

Fase 1: installare il telaio di supporto sul palo.

Fase 2: installare il porta-tagliabordi come mostrato di seguito.

C: Installazione su pareti in calcestruzzo pieno

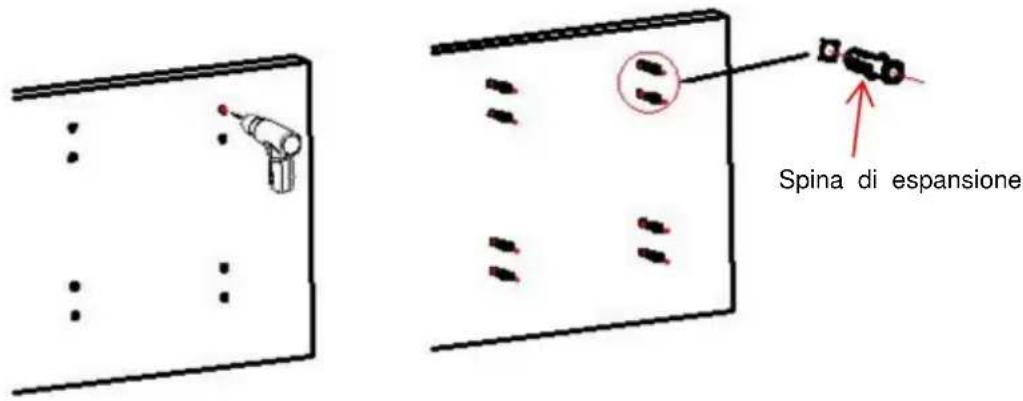

Fase 1: praticare dei fori (ÿ12x50mm) nel muro. Dopo aver rimosso il terreno residuo nel foro, inserire completamente il tassello di espansione nel foro.

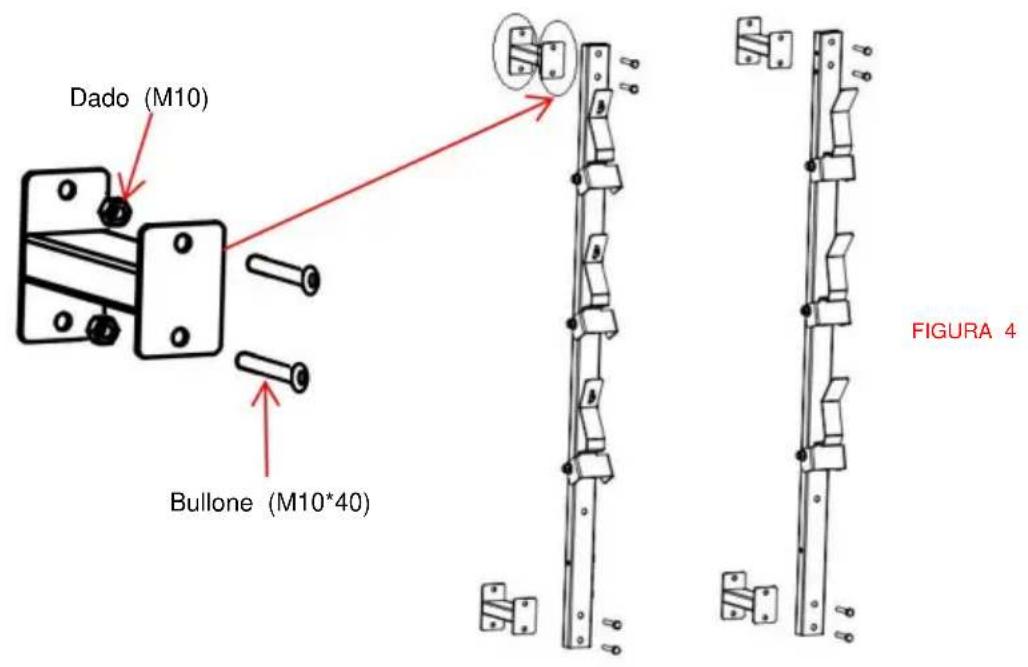

Fase 2: Installare il telaio di supporto sul palo come mostrato nella FIG. 4.

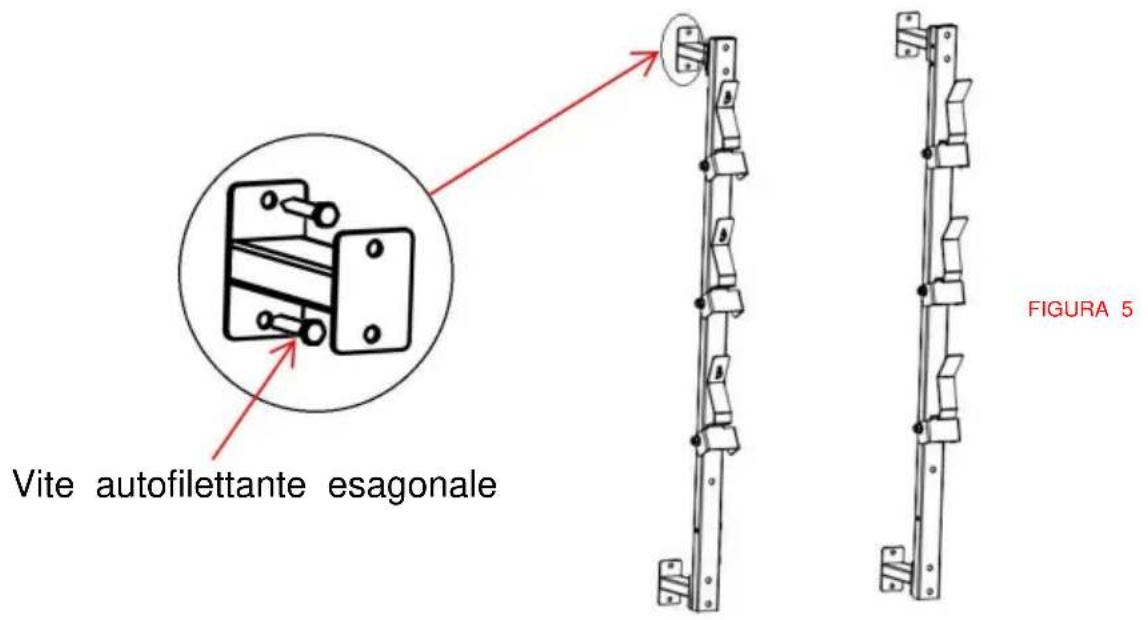

Fase 3: Installare il porta-tagliabordi come mostrato nella FIG. 5.

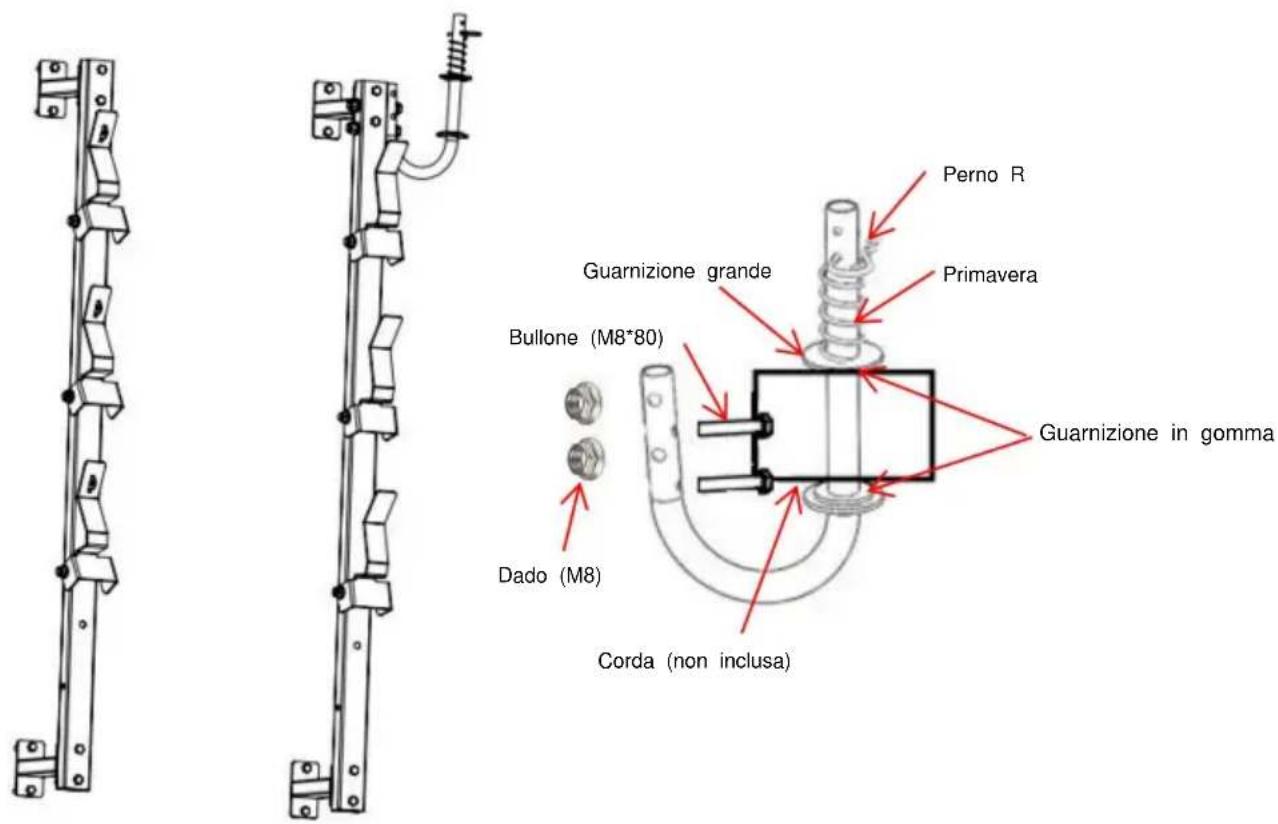

D: Montare il gancio per corda nella posizione più adatta alle proprie esigenze.

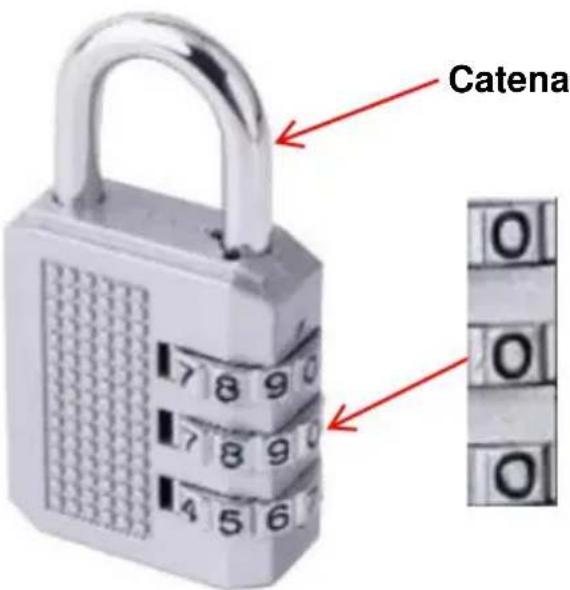

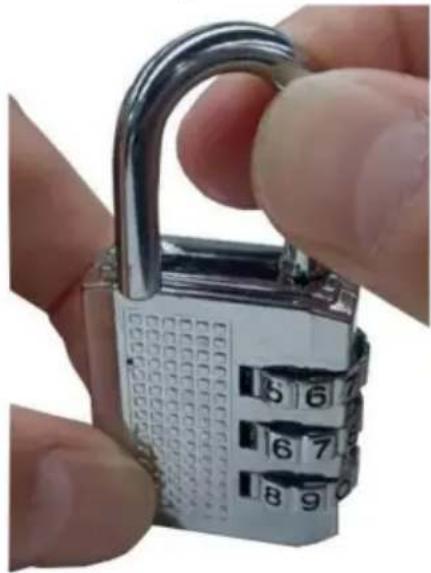

ISTRUZIONI PER LA SERRATURA CODIFICATA La

serratura si apre al numero originale 0-0-0, allineato con la linea di indicazione. (Anche se i quadranti possono essere posizionati su numeri diversi.)

Per impostare la tua combinazione personale, segui questi passaggi:

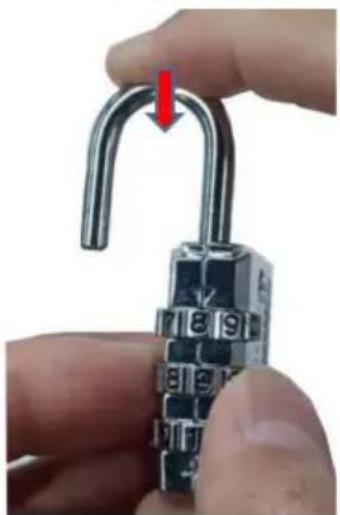

1. Tirare verso l'alto la maniglia per aprire la serratura.

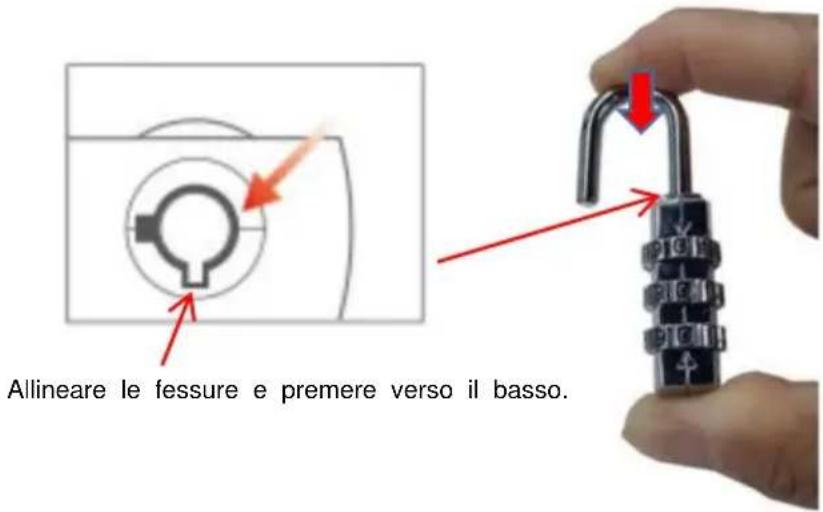

1. Ruotare la maniglia di 90° in senso antiorario e premere fino in fondo.

(Nota: continuare a premere finché la password non viene modificata.)

1. Impostare la propria combinazione ruotando le manopole.

Continuare a premere fino a quando il la password è cambiata.

1. Rigirare la maniglia come di consueto. Quindi l'impostazione è completata.

1. Non sovraccaricare.
2. Controllare e confermare ogni due mesi che le viti siano allentate.
3. Se una parte della vernice è rotta, si prega di riparare la vernice il prima possibile possibile prevenire la ruggine.
