TRIMMERSTÄLL

MODELL: 6604

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

TRIMMERSTÄLL

MODELL: 6604

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

1. Bär alltid skyddsglasögon när du använder elverktyg.

2. Kontrollera under släpet och/eller stänkskärmen för placering av bromsledningar och elektriska ledningar etc. innan du borrar några hål. Eventuella skador på släpet under installationen är installatörens eget ansvar.

3. På grund av de många olika sätt som släpvagnar är byggda krävs hårdvaran för att fästa stativet ingår inte och måste tillhandahållas av användaren.

4. Förbered de verktyg som krävs för installationen själv.

MODELL OCH PARAMETRAR

	6604Modell
Monteringstyp Stående eller väggmonterad
Spår 3
Maximal lastkapacitet	22 lbs / plats
Total produkthöjd	1190±10 mm

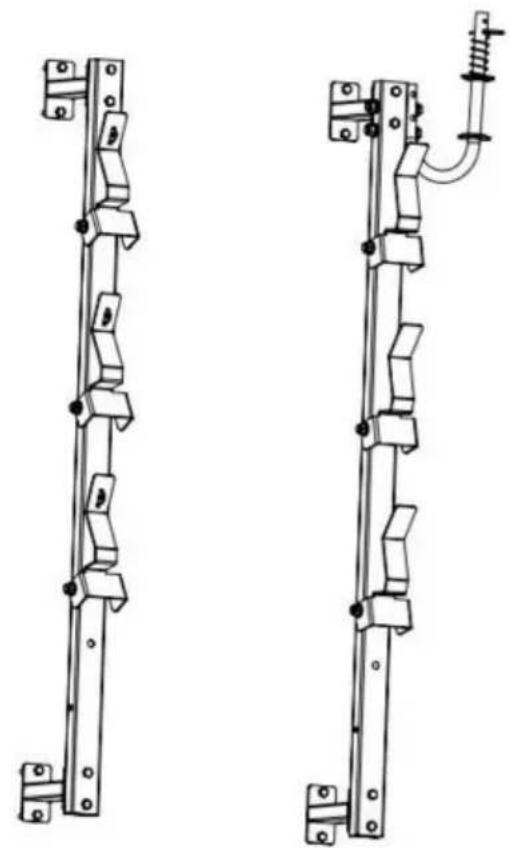

STRUKTURDIAGRAM

1 2 3 4

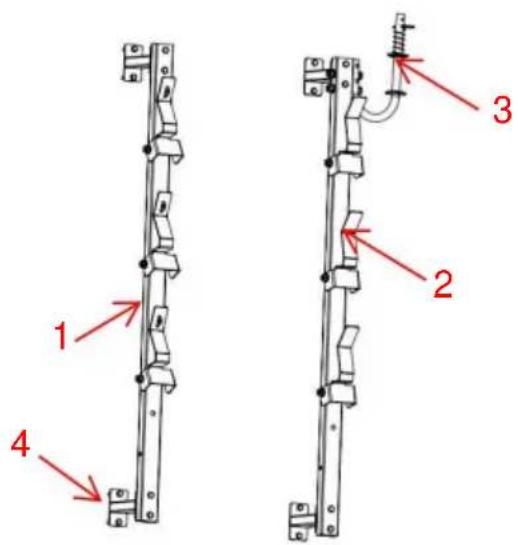

1. Låsbygel 2. Kompressionsstång 3. Repkrok 4. Stödram

KOMPONENTER

Inga.	Bild	Namn	Antal
1		Låsande stolpe	1
2		Kompressionsstång	1
3		Stödram	4
4		Repkrok	1
5		Kodat lås	3
6		Stor packning	1
7		Fjädra	1
8		R-stift	1
9		Gummipackning	2
10		Bult (M8*80)	2
11		Mutter (M8)	2
12		Bult (M10*85)	4
13		Mutter (M10)	12
14		Expansionsplugg	8
15		Hexagon själgängande skruv	8
16		Bult (M10*40)	8
17		Användarmanual	1

MONTERING OCH ANVÄNDNING

OBS: Det finns tre applikationsscener.

S: För den öppna trailern

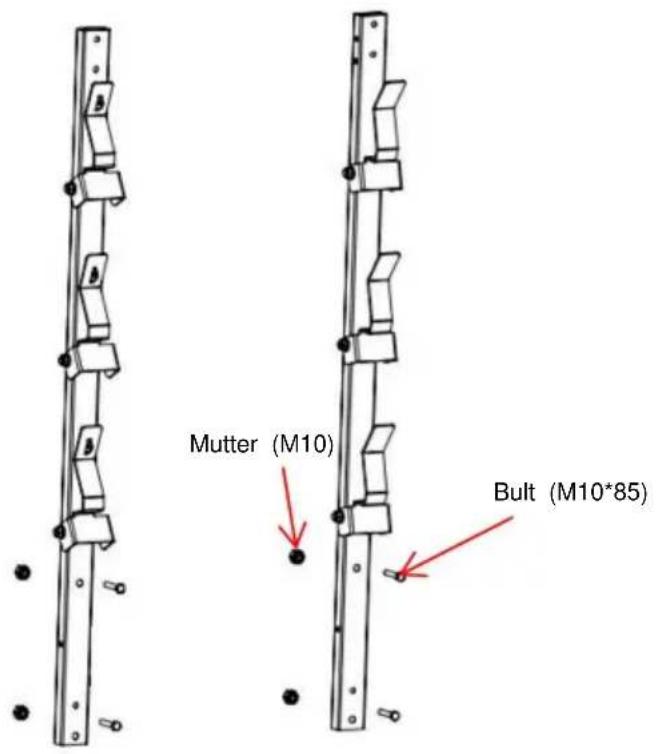

Mutter (M10) Bult (M10*85)

B: Installation på träväggstolpe

Steg 1: Montera stödramen på stolpen.

Steg 2: Installera TRIMMER RACK som visas nedan.

C: Installation på massiva betongväggar

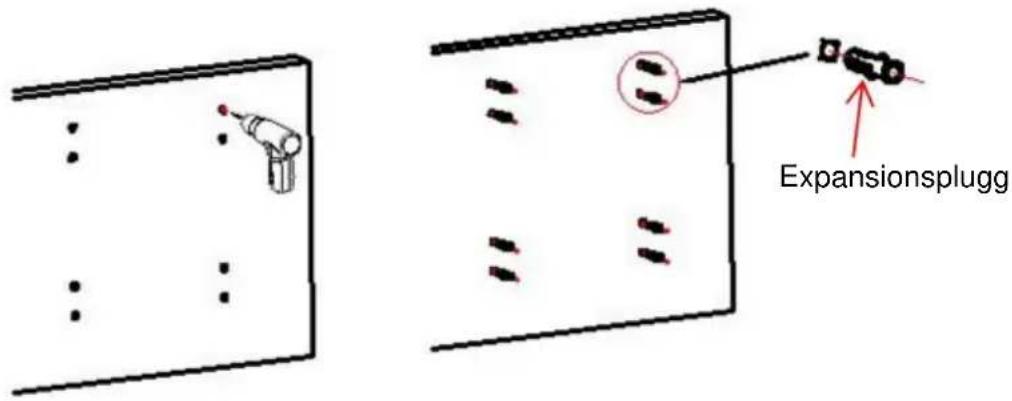

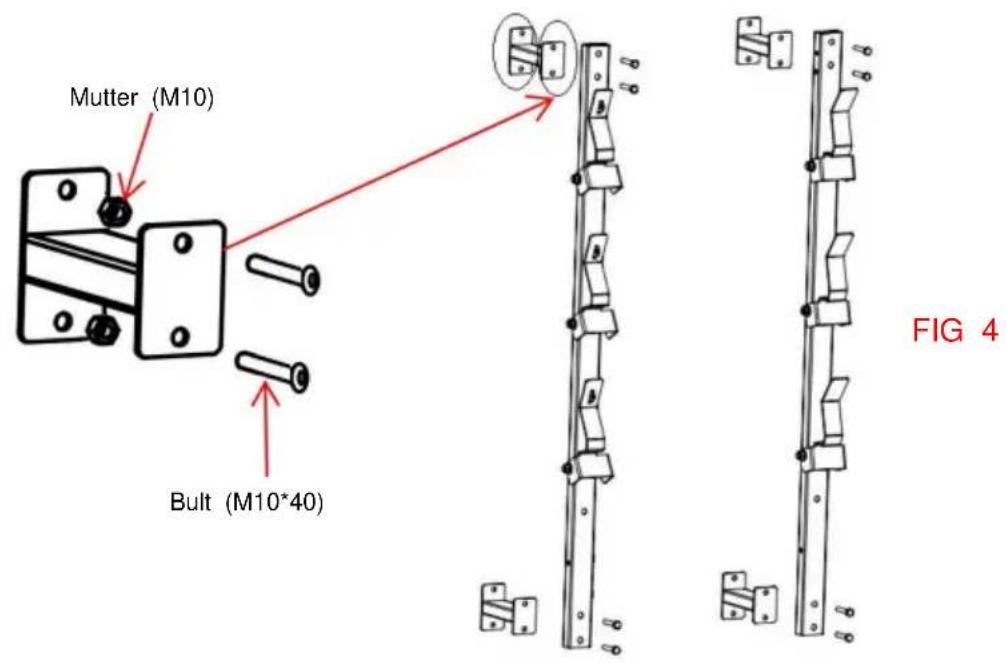

Steg 1: Borra hål (ÿ12x50mm) i väggen. Efter att ha rensat bort den kvarvarande jorden i hålet, knacka expansionspluggen helt i hålet.

Steg 2: Montera stödramen på stolpen på samma sätt som FIG 4.

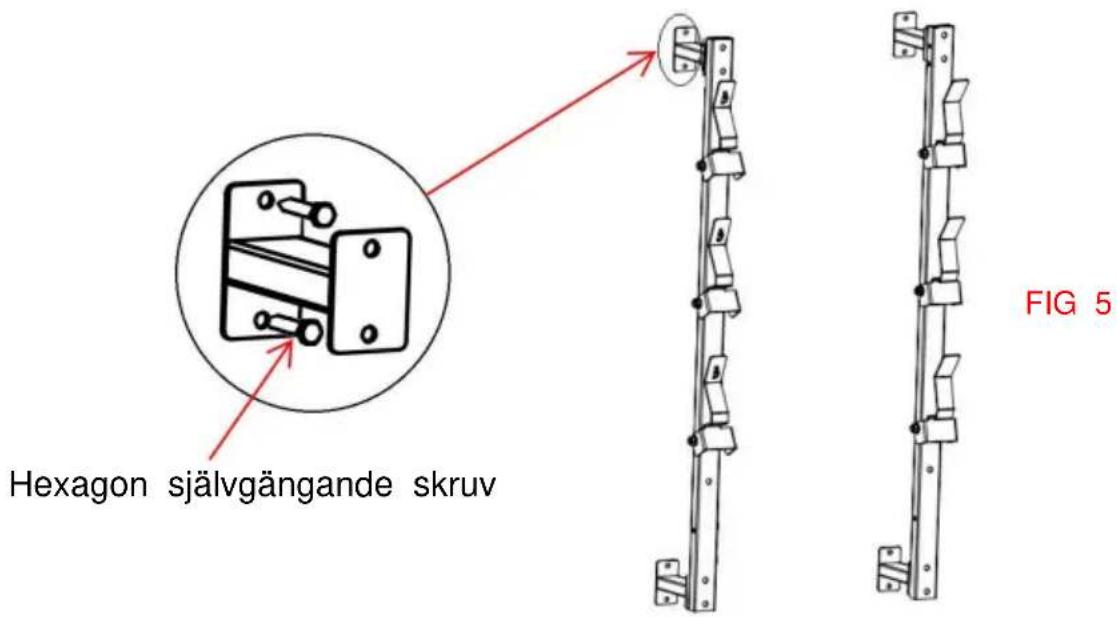

Steg 3: Installera TRIMMER RACK på samma sätt som FIG 5.

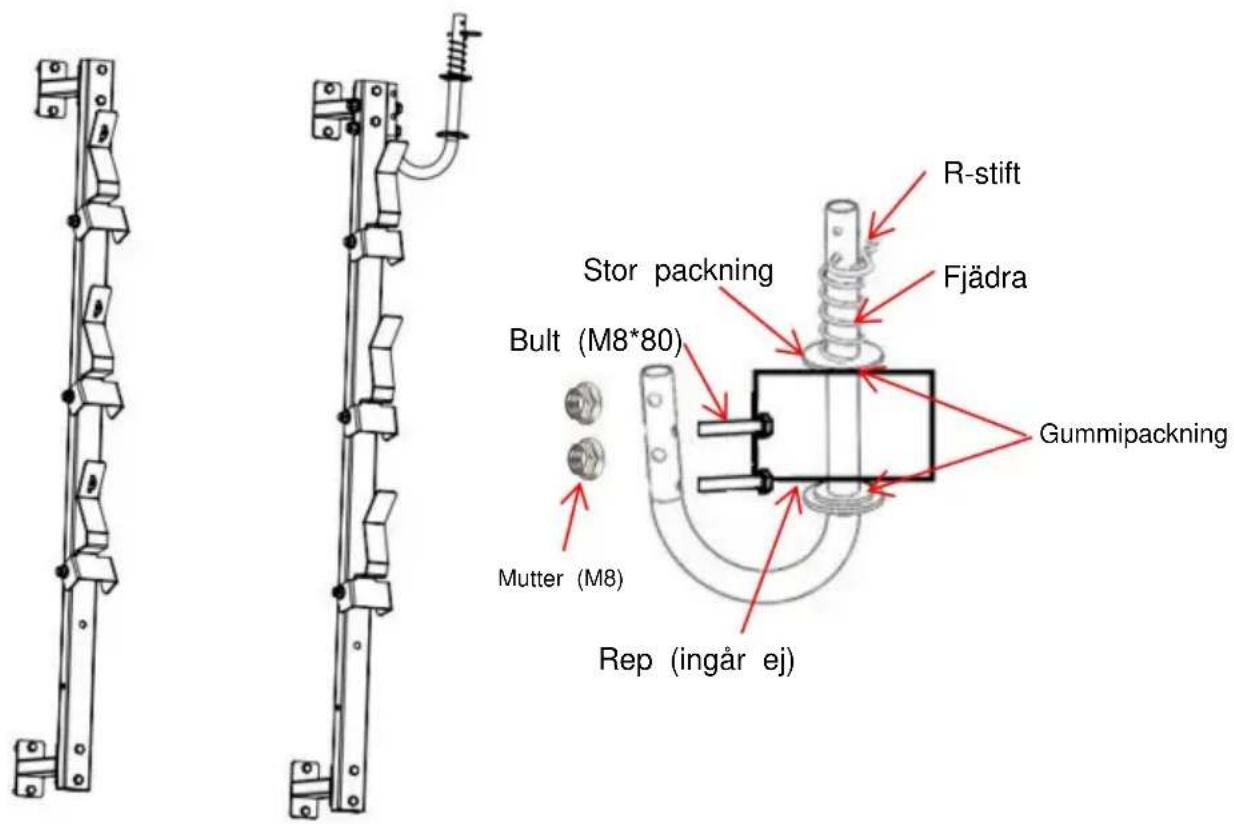

D: Montera repkroken i den position som passar ditt behov.

R-stift Fjädra Stor packning Bult (M8*80) Gummipackning Mutter (M8) Rep (ingår ej)

INSTRUKTIONER FÖR DET KODADE LÅSET Låset öppnas vid

det ursprungliga numret 0-0-0, i linje med indikeringslinjen. (Även om rattarna kan vara placerade på olika nummer.)

Schackel 7 8 9 0 7 8 9 0 4 5 6 7

Följ dessa steg för att ställa in din personliga kombination:

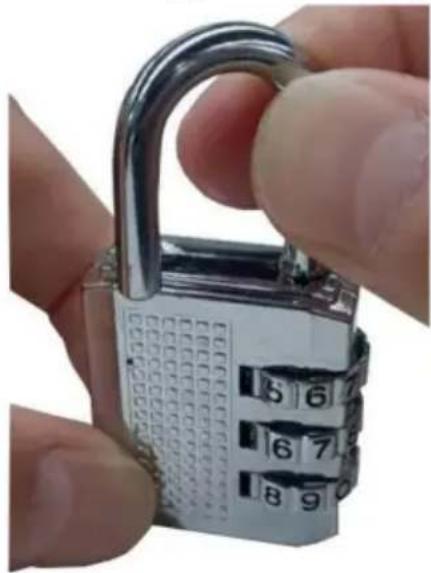

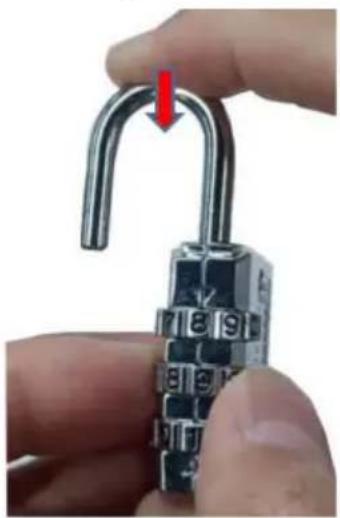

1. Dra upp bygeln för att öppna läset.

1. Vrid bygeln 90° moturs och tryck ner hela vägen.

(Obs: Fortsätt trycka tills lösenordet ändras.)

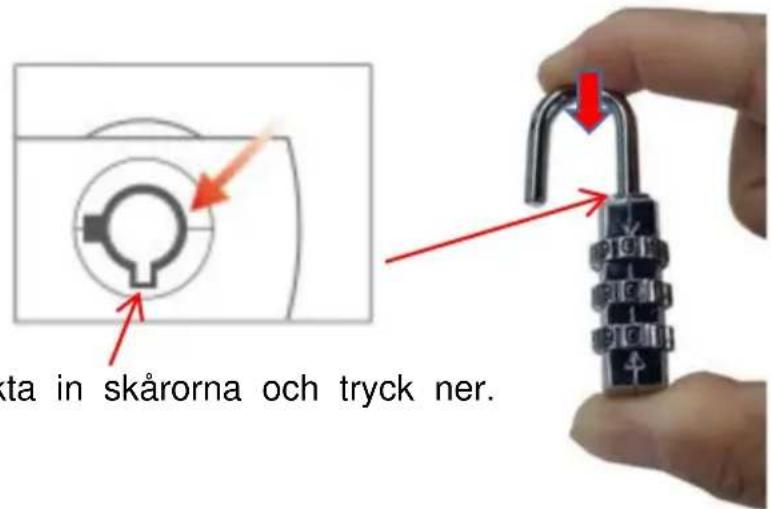

ta in skårorna och tryck ner.

1. Ställ in din egen kombination genom att vrida på rattarna.

Fortsätt trycka tills lösenordet ändras.

1. Vänd tillbaka bygeln som vanligt. Då är inställningen klar.

1. Överbelasta inte.
2. Kontrollera och bekräfta om skruvarna är lösa varannan månad.
3. Om någon del av färgen är trasig, reparera färgen så snart som möjligt möjligt att förhindra rost.
