6604 - Narzędzie elektryczne Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Stojak do kosiarki
Marka	Vevor
Model	6604
Rodzaj montażu	Montaż na nogach lub montaż ścienny
Maksymalna nośność	22 lb na szczelinę (łącznie 66 lb)
Wysokość całkowita produktu	1190 ± 10 mm
Liczba szczelin	3
Główny materiał	Stal
Wbudowany zamek	Zamek szyfrowy 3-cyfrowy, regulowany
Dołączone akcesoria	Słupki, ramy nośne, hak na linę, zamki, śruby, nakrętki, uszczelki, sprężyna, zawleczka, kołki rozporowe, wkręty samogwintujące, instrukcja
Liczba części	17 (w tym elementy złączne)
Rodzaj dołączonych śrub	Śruby M10x85, M10x40, M8x80 ; nakrętki M10, M8 ; wkręty samogwintujące z łbem sześciokątnym
Liczba haków	1 hak na linę
Liczba uszczelek	3 (1 duża uszczelka, 2 uszczelki gumowe)
Dołączona sprężyna	1 sprężyna
Zawleczka typu R	1
Zastosowania	Przyczepa otwarta, drewniany słup ścienny, lity betonowy mur
Zalecana konserwacja	Sprawdzać śruby co 2 miesiące, malować miejsca z odpryskami
Zasady bezpieczeństwa	Nosić okulary ochronne, sprawdzić położenie przewodów przed wierceniem
Przeznaczenie	Przechowywanie kosiarki do trawy
Gwarancja	Pomoc techniczna za pośrednictwem www.vevor.com/support

Często zadawane pytania - 6604 Vevor

Jaka jest maksymalna waga nośna stojaka do kosiarki Vevor 6604?

Maksymalna waga wynosi 22 lb na szczelinę, co daje łącznie 66 lb dla 3 szczelin.

Jak zamontować stojak do kosiarki na betonowej ścianie?

Wywierć otwory o średnicy Φ12x50 mm, włóż kołki rozporowe, następnie przymocuj ramę nośną za pomocą śrub M10x40 i nakrętek M10. Następnie zamontuj stojak na ramie.

Jak ustawić zamek szyfrowy stojaka Vevor 6604?

Pociągnij pałąk do góry, aby otworzyć, obróć go o 90° w kierunku przeciwnym do ruchu wskazówek zegara i wciśnij do końca. Ustaw nowy kod na tarczach, a następnie zwolnij pałąk. Kod fabryczny to 0-0-0.

Jakie narzędzia są potrzebne do montażu stojaka?

Narzędzia nie są dołączone. Będziesz potrzebować kluczy do śrub M8 i M10, wiertarki do betonowych ścian oraz śrubokręta do wkrętów samogwintujących.

Czy stojak można montować na podłodze?

Tak, stojak można montować na nogach (montaż na podłodze) lub na ścianie. Instrukcja opisuje obie metody.

Jak konserwować stojak, aby zapobiec rdzy?

Sprawdzaj śruby co 2 miesiące i dokręcaj w razie potrzeby. Jeśli farba jest odpryskująca, pomaluj szybko uszkodzone miejsca farbą antykorozyjną.

Jakie zasady bezpieczeństwa należy przestrzegać?

Zawsze noś okulary ochronne. Przed wierceniem sprawdź położenie przewodów hamulcowych i instalacji elektrycznej pod przyczepą.

Czy stojak jest kompatybilny ze wszystkimi kosiarkami?

Stojak nadaje się do kosiarek, których waga na szczelinę nie przekracza 22 lb. Sprawdź wymiary swojej kosiarki w odniesieniu do odstępów między szczelinami.

Jak zamocować hak na linę?

Hak na linę montuje się w wybranym miejscu za pomocą zawleczki typu R, sprężyny, dużej uszczelki, śrub M8x80 i nakrętek M8. Lina nie jest dołączona.

Gdzie znaleźć pomoc techniczną dla tego produktu?

Pomoc techniczna i elektroniczny certyfikat gwarancji są dostępne na stronie www.vevor.com/support.

INSTRUKCJA OBSŁUGI 6604 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

STOJAK NA TRYMER

MODEL: 6604

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

STOJAK NA TRYMER

MODEL: 6604

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

1. Podczas korzystania z elektronarzędzi zawsze zakładaj okulary ochronne.

2. Sprawdź pod przyczepą i/lub błotnikiem, gdzie znajdują się przewody hamulcowe i okablowanie elektryczne itp., przed wywiercieniem jakichkolwiek otworów. Wszelkie uszkodzenia przyczepy w trakcie instalacji jest wyłączną odpowiedzialnością instalatora.

3. Ze względu na różnorodność sposobów budowy przyczep, wymagany sprzęt
   Akcesoria do mocowania bagażnika nie są dołączone do zestawu i muszą zostać dostarczone przez użytkownika.

4. Przygotuj samodzielnie narzędzia potrzebne do montażu.

MODEL I PARAMETRY

	6604Model
Typ montażu	Montaż stojący lub ścienny
Szczelina	3
Maksymalna ładowność	22 funty / gniazdo
Całkowita wysokość produktu	1190±10mm

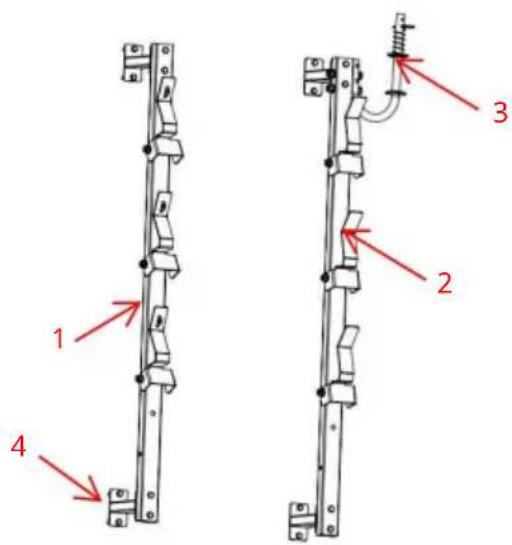

SCHEMAT STRUKTURY

1. Uchwyt blokujący 2. Słupek kompresyjny 3. Hak na linę 4. Rama podporowa

SKŁADNIKI

NIE.	Zdjęcie	Nazwa	Ilość
1		Blokada bieguna	1
2		Słupek kompresyjny	1
3		Rama nośna	4
4		Hak linowy	1
5		Zamek szyfrowy	3
6		Duża uszczelka	1
7		Wiosna	1
8		R-pin	1
9		Uszczelka gumowa	2
10		Śruba (M8*80)	2
11		Nakrętka (M8)	2
12		Śruba (M10*85)	4
13		Nakrętka (M10)	12
14		Wtyczka rozprężna	8
15		Wkręt samogwintujący sześciokątny	8
16		Śruba (M10*40)	8
17		Instrukcja obsługi	1

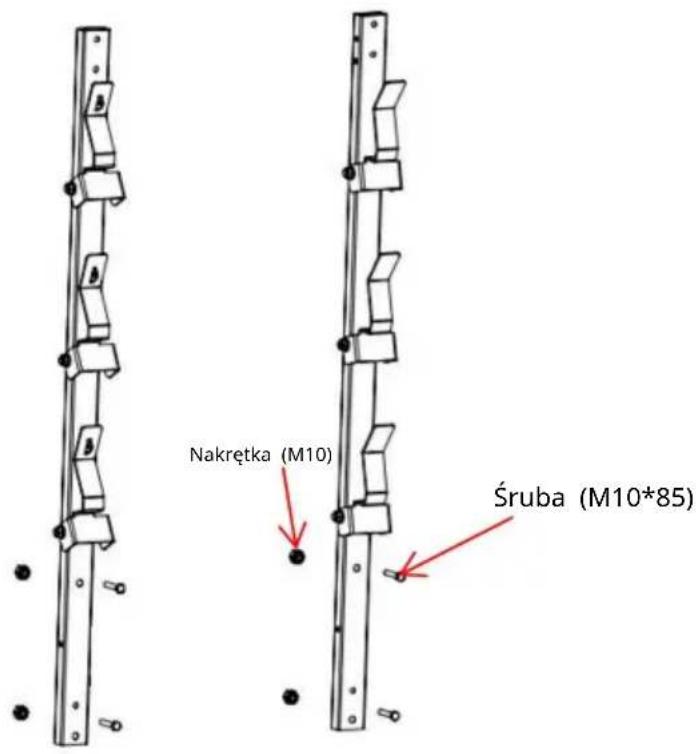

MONTAŻ I UŻYTKOWANIE

UWAGA: Istnieją trzy sceny aplikacji.

A: Dla otwartego zwiastuna

B: Montaż na słupku ściennym drewnianym

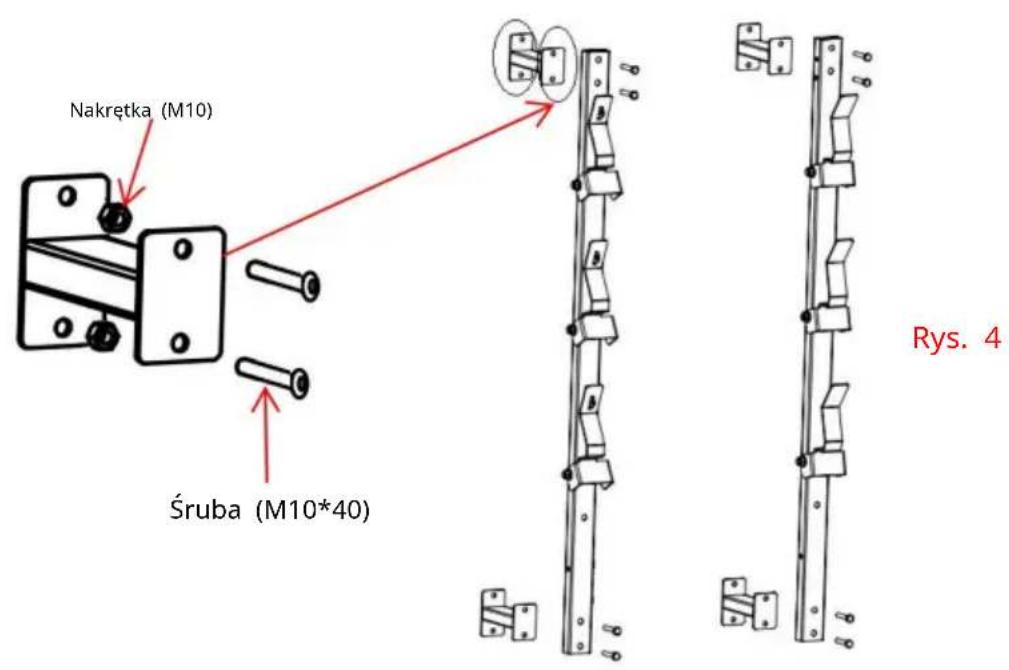

Krok 1: Zamontuj ramę wsporczą na słupie.

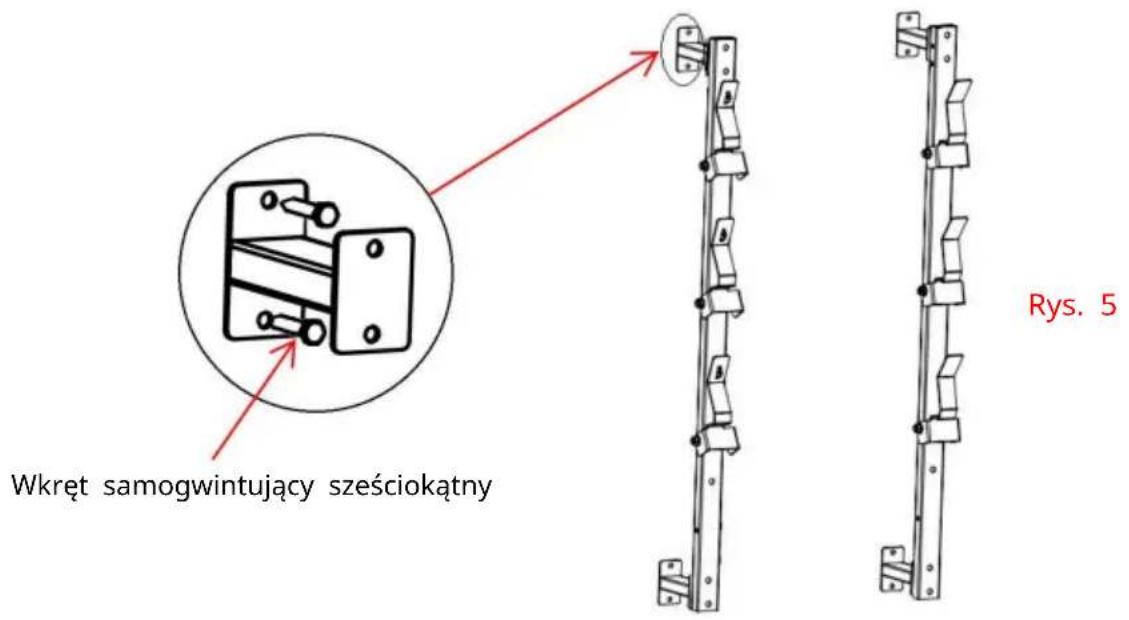

Krok 2: Zainstaluj TRIMMER RACK, jak pokazano poniżej.

C: Montaż na ścianach z litego betonu

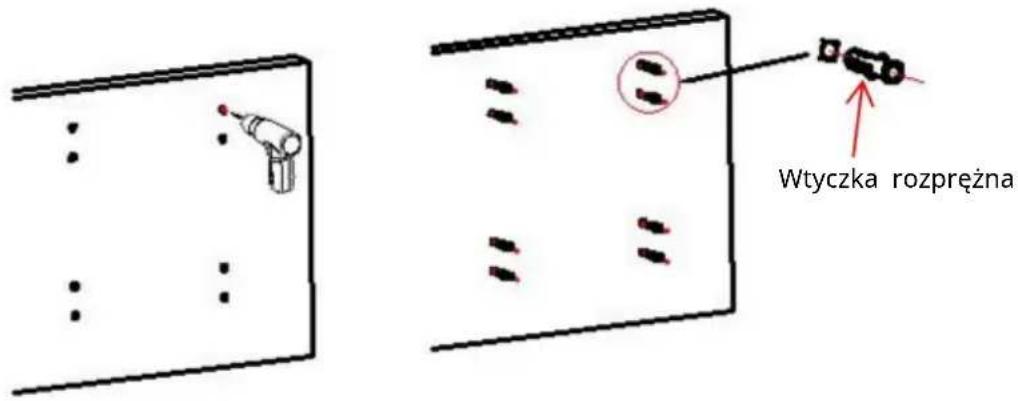

Krok 1: Wywierć otwory (Φ12x50mm) w ścianie. Po usunięciu resztek gleby z otworu, wbij kołek rozporowy do otworu całkowicie.

Krok 2: Zamontuj ramę wsporczą na słupie w taki sam sposób, jak pokazano na RYS. 4.

Krok 3: Zainstaluj TRIMMER RACK w taki sam sposób jak na FIG. 5.

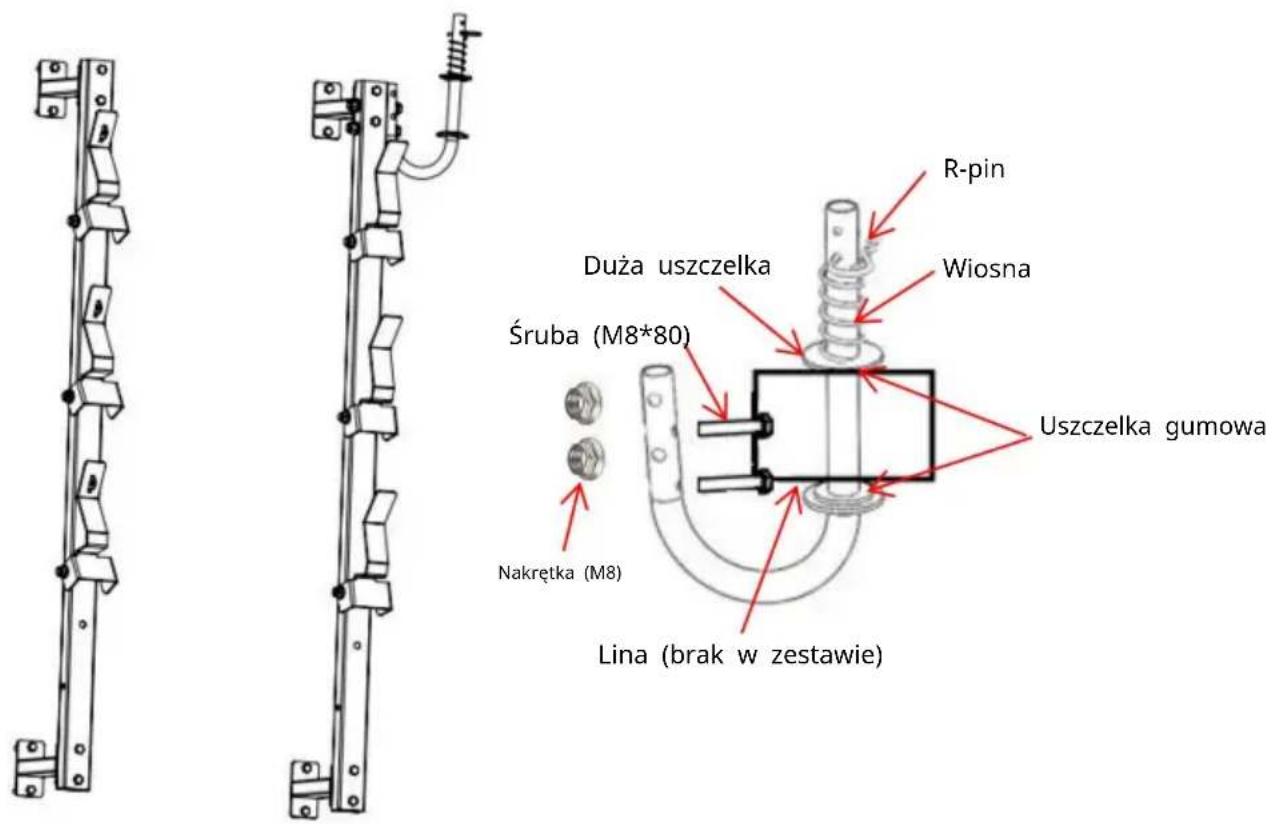

D: Zamontuj hak na linę w pozycji odpowiadającej Twoim potrzebom.

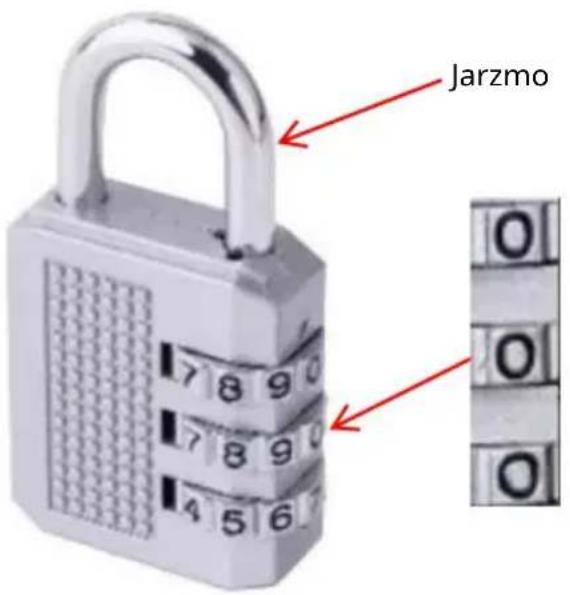

INSTRUKCJA DOTYCZĄCA ZAMKA SZYFROWEGO Zamek

otwiera się przy oryginalnej liczbie 0-0-0, wyrównanej z linią wskaźnikową. (Nawet jeśli tarcze mogą być ustawione pod różnymi liczbami.)

Aby ustawić własną kombinację, wykonaj następujące kroki:

1. Pociągnij za klamre, aby otworzyć zamek.

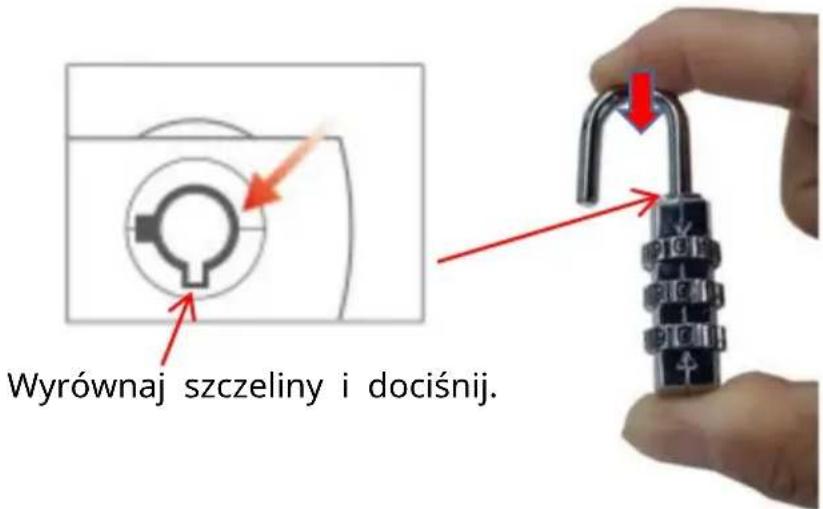

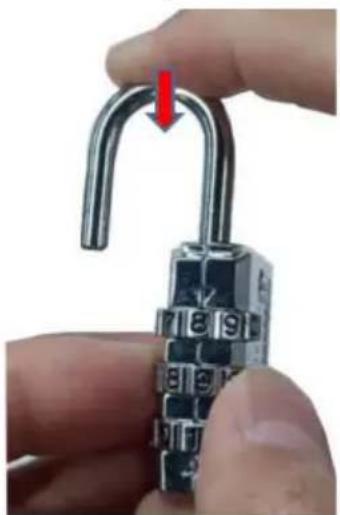

1. Obróć pałąk o 90° przeciwnie do ruchu wskazówek zegara i dociśnij do końca. (Uwaga: Naciskaj, aż hasło zostanie zmienione.)

1. Ustaw własną kombinację za pomocą pokręteł.

Hasło zostało zmienione.

1. Obróć szeklé z powrotem w normalny sposób. Następnie ustawienie jest zakończone.

1. Nie przeciążaj.
2. Sprawdź i potwierdź, czy śruby nie są poluzowane co dwa miesiące.
3. Jeśli jakakolwiek część farby jest uszkodzona, należy ją jak najszybciej naprawić. można zapobiec rdzewieniu.
